Способы установки держателя водосточного желоба

Устройство

Внутренний водосток – система, обеспечивающая сбор и отведение талых и дождевых с поверхности кровли через водосточные трубы в «ливнёвку». Такая конструкция оборудуется, когда у дома плоская или односкатная крыша. Водосточная система внутреннего типа состоит из следующих элементов:

1. Водоприемные воронки. Этим термином обозначают устройства, которые осуществляют первичный сбор жидкости, скапливающейся на поверхности кровли. Материал и цена этого элемента значительно отличается: существуют недорогие модели из пластика или нержавейки и эксклюзивные из меди. Если кровля имеет плоскую поверхность с незначительным уклоном, согласно требованиям СНиП, на нее устанавливаются плоская воронка внутреннего водостока, на скатные – колпаковая. Количество и диаметр этого элемента определяет расчет, учитывающий площадь ската и объем выпадающих осадков. В специализированных магазинах продаются воронка с подогревом, защитными фильтрами и стабилизаторами потока, однако, цена на такие модели значительно выше.

Пошаговый процесс монтажа

Крепление водостока к стене своими руками осуществляется в следующей последовательности:

• Необходимо разметить и прикрепить два крайних кронштейна, при этом учитывая угол наклона.
• Затем необходимо натянуть строительный шнур между закреплёнными кронштейнами. После этого вам не составит труда разметить места для установки остальных кронштейнов.
• Согласно разметке установите оставшиеся кронштейны с шагом, который рекомендован производителем.
• После этого следует закрепить сливную воронку.
• Последним шагом является установка самих водостоков. На краях поставьте заглушки.

Наиболее надёжный способ крепления

Самый надёжный способ крепления водостока к крыше осуществляется при помощи навесного каркаса, изготовленного из металла. Для изготовления такой рамы потребуется стальная лента 10 х 2 мм, а также сварочный аппарат. Такой способ монтажа наиболее сложный, трудоёмкий и затратный, но у него есть масса преимуществ:

• Конструкция водосточной системы на крыше будет опираться на основной стальной остов, который обеспечивает достаточную жёсткость даже для самых слабых желобов из пластика. Для желобов и труб жёсткость конструкции никогда не будет лишней. Домовладельцы часто встречаются с проблемой, связанной с поломкой или смятием пластиковой конструкции в результате большого напора воды во время ливня.
• Количество и место установки точек крепления можно расположить наиболее оптимально, что позволит закрепить водосточную систему в наиболее подходящих местах на вершине дома. А вот крепить стандартные кронштейны необходимо, соблюдая определённое расстояние между ними, часто они не совпадают с шагом установки стропил.
• Применяя в конструкции каркас, всегда можно подрегулировать конструкцию водостока, установить подходящий угол наклона. Особенно это актуально, когда после установки системы водостока прошло немало времени.
• Такой надёжный каркас способен сохранить целостность желоба из пластика в случае схода снежной или ледяной глыбы с верхней части крыши. Если расположить кронштейны крепления правильно, то льдина и ком снега распадутся на мелкие части, которые будут безопасными для людей, находящихся снизу дома. Иногда металлический каркас способен останавливать сход корки из снега.

В строительстве существует два типа каркасов для желоба. Один из них формируется под водосборником в виде двух параллельных друг другу направляющих с несколькими перемычками. Крепёж следует выгнуть под профиль желоба таким образом, чтобы сам желоб опирался на перемычки, а его края касались двух полос крепления.

Для крепления водостока к крыше с шифером возможно использовать как стандартные кронштейны, так и самостоятельное оборудование в виде крюков и петель.

Второй тип каркаса для закрепления желоба предусматривает установку трёх полос металла, которые проходят под дном профиля. Жёсткость такой конструкции намного выше, чем у предыдущего варианта, но он и гораздо тяжелее, к тому же он портит эстетичный вид системы для водосбора. Поэтому такое крепление рекомендуется использовать только в тех местах, где это не будет бросаться в глаза, а дополнительная надёжность необходима.

Из чего производят водосточные системы

В наше время самыми популярными материалами для производства водостоков являются пластик и металл. Каждый из этих материалов имеет ряд неоспоримых преимуществ и несколько недостатков.

В ближайшем прошлом водосточные системы производились исключительно из одного материала – оцинкованной стали. Ее повсеместно использовали не только для производства труб и водоотводов, но и для изготовления кровельного покрытия. Несмотря на это, в последнее время оцинкованную сталь на строительном рынке все чаще стали заменять конструкциями из пластика.

Использование изделий из пластика при монтаже систем водостока имеет ряд преимуществ. Например, полимеру можно придать почти любой цвет форму. Это дает возможность при помощи водосточных труб не только сохранить конструкцию здания от нежелательного воздействия влаги, но и реализовать любые дизайнерские идеи.

Дизайнер сам может подобрать те пластиковые водосточные трубы, которые лучше все подойдут для внешнего вида вашего дома и не будут выделяться на общем фоне. Еще одним важным преимуществом системы водостока, созданной из полимеров, является их производство готовыми наборами, которые можно легко собрать без помощи специалистов.

Стоит учитывать, что любой готовый набор обычно обходится дороже, чем все элементы по отдельности. На этом можно сэкономить, если не приобретать готовые конструкции, а самому изготовить систему водоотвода, выбрав желоба и пластиковые трубы из широчайшего ассортимента на строительных рынках.

Так или иначе, нужно знать, что явным недостатком пластиковых водостоков является слабый уровень устойчивости к регулярным заморозкам и разморозкам. Продумывать конструкцию пластиковой системы водостока нужно таким образом, чтобы вода в ней не застаивалась и, самое главное, не замораживалась в зимний период. Во время зимних оттепелей нередко можно наблюдать таяние снега, при этом ночью зимой еще довольно холодно.

Это может повредить полимерные трубы и привести к образованию в них трещин.
Безусловно, помимо пластиковых систем, широко распространившихся в последнее время, водосточные трубы могут быть выполнены из других материалов. На рынке представлены водостоки из меди или других сплавов. Однако зачастую эти конструкции стоят довольно дорого и могут серьезно отразиться на вашем бюджете.

При всем этом, большинство россиян по-прежнему выбирают систему водоотвода из оцинкованной стали, обуславливая это их надежностью и простотой. Сейчас на рынке появилось альтернативное решение – металлические конструкции с покрытием из полимера. В них сочетаются все плюсы двух материалов, исключающие взаимные недостатки. Но это не могло не сказаться на стоимости продукта, эти трубы дороже обычных примерно в 2-3 раза.

Как выбрать кронштейны под водосточные лотки

Пластиковые держатели подходят только для водостока из аналогичного материала, сталь он не выдержит

При покупке крюков для желобов важно опираться на такие критерии:

• Тип материала. Максимально прочными считаются стальные держатели с дополнительным защитным покрытием или просто оцинкованные. Они одинаково хорошо удерживают и металлические, и полимерные лотки. Крюки из пластика можно брать под такую же водосточную систему.
• Толщина изделий. Оптимально, если она будет составлять 2,5 мм.
• Диаметр изгиба (радиус). Должен полностью соответствовать сечению/размеру желобов.
• Тип кронштейна (короткий, длинный, универсальный). Подбирается в зависимости от доступного способа крепления.
• Количество крюков. Подбирают по предполагаемому расстоянию между держателями при монтаже. Для расчетов нужно протяженность одного ската разделить на запланированный шаг фиксации. К примеру, если длина одного ската равна 700 мм, а предполагаемое расстояние между крюками — 70 см, при вычислениях 700:70 получаем 10 кронштейнов. То же самое применяется для второго ската. Либо можно суммировать протяженность обоих сторон кровли и затем поделить на шаг креплений.
• Цвет. Должен быть идентичен выбранным лоткам, иначе система будет смотреться броско на фоне однотонной кровли.

Способы монтажа

Тип крепления крюков полностью зависит от конструкции кровли и свойств постройки. Чаще мастера используют такие способы монтажа:

• Фиксация крюков к стропильным ногам. Используется в том случае, если в конструкции не предусмотрена лобовая доска.
• Монтаж кронштейнов к кровельной лобовой доске (горизонтальной её части). Чаще применяется под полимерную водосточную систему.
• Крепление держателей к обрешетке или нижней части настила.

Для фиксации крюков используют специальные саморезы. Водосточную трубу монтируют к стене с помощью специальных хомутов.

Существует также ряд правил, которых важно придерживаться при установке кронштейнов под водосточные желоба:

• Вдоль одного ската крыши все крюки должны образовывать уклон в сторону приемной воронки. Как правило, он составляет 2-5 мм на каждый погонный метр системы.
• Фиксировать держатели нужно с равным шагом. Он может варьироваться от 60 до 90 см в зависимости от сечения лотков. Чем оно больше, тем меньшим делают шаг. Под медные системы рекомендуется делать отступы от кронштейна до кронштейна 30-50 см ввиду тяжести металла.
• От крайней лобовой доски крыши нужно зафиксировать последний в ряду крюк на расстоянии 10-15 см.
• Располагать кронштейны нужно так, чтобы они в итоге формировали выступ водоприемного лотка на 30-50% его общего сечения из-под кровельного ската. Таким образом стоки гарантированно будут попадать в водоприемную воронку.

Установка водосточной системы

По сути, монтаж водосточной системы не представляет особой сложности. Однако некоторые нюансы, все же есть.

На первом этапе монтажа необходимо установить желоба и воронки. В зависимости от того, насколько сильный свес кровли, может потребоваться универсальное кольцо, которое представляет собой фрагмент трубы изогнутой формы.

После этого прикрепляются трубы, которые фиксируются на несущей стене посредством хомутов.

Для качественной герметизации всей системы, необходимо правильно установить желоба. Для этого существует 3 способа.

1. Первый способ заключается в применении клея. В системе водостоков присутствует специальная муфта соединительная с замком. Выполняется она из того же материала, что и желоб. В комплекте есть прокладка. Место крепления лотка к прокладке для надежной фиксации, обрабатывается герметизирующим составом.
2. Вторым способом является способ бесклеевой. Для соединения желобов в данном случае, применяются муфты с герметичным уплотнителем.
3. Пайка является третьим способом, однако такой способ относится к профессиональному соединению дорогих медных водостоков и систем из сплава стали с покрытием. Здесь требуется качественная обработка краев и точный раскрой деталей.

Каждый из способов отличается своими конструктивными особенностями, поэтому первоначально нужно внимательно с ними ознакомиться.

Расчет водосточной системы

Чтобы узнать, какое сечение должно быть у желобов и сливных труб, подсчитывают площадь водоотведения. Делают это следующим образом: определяют длину горизонтальной проекции кровли и длину ската, а потом перемножают полученные значения. Далее, ориентируясь на таблицу, приведенную ниже, определяют сечение желобов и сливных труб.

Площадь водосбора	Сечение желоба	Сечение трубы при установке одной водосточной трубы	Сечение трубы при установке двух водосточных труб
кв. метры	мм	мм	мм
60-100	115	87	—
80-130	125	110	—
120-200	150	—	87
160-220	150	—	110

Кроме того, учитывают, что при монтаже одной воронки длина желоба должна быть не более 10 м.

Алгоритм конструирования системы полимерных труб

Алгоритм конструирования системы полимерных труб

Для монтирования системы  пластиковых труб водосборной системы необходимо выполнить несколько последовательных этапов работ.

1. Прежде всего, учтите, что монтаж узлов водосборной системы должен производиться под определенным углом, с наклоном в сторону стока, для того, чтобы исключить застаивание воды.
2. Детали крепежа водосточный системы при строительстве дома необходимо монтировать в процессе стройки.
3. Сначала укладываются водосточные желоба, они соединяются, затем устанавливаются воронки для сбора воды. На окончаниях желобов размещают крышки.
4. После этого к водосборной воронке монтируется вертикальный отрезок трубы водостока.
5. К стене вертикальный отрезок водосточной трубы фиксируется на предварительно установленные кронштейны.

Крепление труб производится на специальные кронштейны

Монтаж водосточных систем

Системы водостоков могут быть установлены на зданиях любого типа

При выборе вида водосточных систем, а также способа ее монтажа во внимание принимаются архитектурные особенности здания, материал фасада, вид кровельного материала, особенности рельефа крыши и др. Монтаж водостоков может осуществляться в любое время года, в том числе и зимой

Для того, чтобы определить примерную стоимость работ по монтажу водосточной системы, необходимо наличие проекта дома – плана фасадов и кровли. С целью определения окончательной стоимости монтажных работ, необходим выезд на объект нашего специалиста.

Инструкция по монтажу водостока

1. Места для установки кронштейнов отметить на нижней рейке обрешетки, согласно следующим правилам:

а) Если шаг стропил является стандартным – 800-1000 мм, то крепление кронштейнов производится на стропила через одну рейку обрешетки. На обрешетку между стропилами крепится один кронштейн.

б) Если шаг стропил не является стандартным, на стропила предварительно прибивается настил. Толщина доски должна составлять не менее 300 см от края. На этот настил устанавливаются кронштейны для водосточных желобов с таким расчетом, чтобы расстояние их друг от друга составляло 400-500 мм.

2. Кронштейны желобов водостоков нумеруются, начиная от середины желоба и продвигаясь к водосточной трубе. Общий уклон желоба должен составлять 2- 5 мм на 1 метр длины желоба. На каждом кронштейне отмечается место загиба.

3. Первый и последний кронштейны закрепляются, а затем отгибаются вниз. Между ними натягивается шнур, который в дальнейшем будет служить ориентиром. Остальные кронштейны водосточного желоба прикрепляются и отгибаются таким образом, чтобы каждый из них касался шнура.

4. Если необходимо уменьшить длину желоба, применяется ножовка по металлу. Для выпускной воронки на желобе отмечается и вырезается V -образное отверстие, ширина которого должна составлять 100 мм. От края желоба до выпускной трубы водослива рекомендуется оставлять 150 мм.

5. Передний край воронки заводится по внешний загиб желоба. Воронку необходимо плотно прижать к желобу и зафиксировать, для чего резной фланец воронки загибается на заднюю кромку желоба.

6. Желоб вставляется в кронштейны и закрепляется вниз. К обрешетке крепится карнизная планка таким образом, чтобы ее нижний край перекрывал край желоба.

7. В местах, где желоба соединяются между собой, а также с углами желоба, они вставляются друг в друга таким образом, чтобы нахлест составлял 25-30 мм. В местах стыка устанавливается соединитель желоба. Для того, чтобы зафиксировать соединитель желоба, его задний фланец зацепляется за внутренний край желоба, передняя часть соединителя подтягивается к желобу, а затем защелкивается замок. Выполненное таким образом соединение отличается герметичностью, а место соединения надежно защищается от коррозии и обладает эстетически законченным внешним видом. На торец желоба устанавливается заглушка.

8. Размер соединительной трубы водосточной системы определяется по месту, лишняя часть трубы отпиливается ножовкой. На трубе имеются два обжима, что позволяет использовать отрезки одной трубы в двух местах, где выполняются соединения.

9. Кронштейн трубы крепится к стене. Крепление водосточной трубы производится вверху, внизу и в местах стыка двух элементов. При монтаже водосточных систем применяются два вида кронштейнов, что дает возможность устанавливать водосток на поверхностях из любых материалов (дерево, кирпич, камень, сайдинг). Труба отрезается до необходимого размера, вставляется в кронштейны и крепится с помощью замков кронштейна. От сливного колена до отмостки расстояние должно составлять не более 300 мм.

Виды и особенности современных водосточных систем

На сегодняшний день материал изготовления может быть следующим:

• металл;
• медь;
• алюминий;
• пластик;
• смешанные конструкции: пластик и металл.

Алюминиевые и оцинкованные водостоки хорошо противостоят негативным влияниям внешней среды и долго служат, внешне они эстетичны. Эти качества делают такие системы популярными.

Медные весят немало, но могут прослужить десятки лет, у них два недостатка – высокая стоимость и сложное крепление водосточной системы (элементы соединяются между собой при помощи пайки).

Наиболее популярными считаются пластиковые водостоки. С их помощью можно за небольшие деньги воплотить самые смелые архитектурные проекты. Но есть один недостаток – низкая стойкость к механическим повреждениям. Тем не менее они имеют много преимуществ:

• высокая стойкость к коррозии;
• долговечность;
• толерантность к большому диапазону атмосферных температур;
• низкий уровень шума удара капель о желоб;
• большой выбор цветовой гаммы;
• оптимальное соотношение цена – качество;
• простота сборки.

Смешанные конструкции водостоков изготавливают из двух видов материалов: пластика и металла. Каркасом таких изделий служит сталь, а внешняя часть сделана из пластика. В итоге получается прочное стальное крепление водосточной системы с эстетичным внешним видом из пластика.

По форме трубы водостоки бывают круглые или прямоугольные.

Оптимальный угол наклона

Движение воды может происходить уже при угле наклона в 1° – это 1 мм смещения одного из краев желоба по вертикали относительно противоположной стороны с учетом длины лотка в 1 м. Но для водосточной системы этот параметр критичный, особенно когда идет ливень. Никто не запрещает этот показатель использовать в процессе проектирования или монтажа водостока, но горизонтальная часть водостока с большим потоком жидкости в данном случае не справиться.

Существуют рекомендуемые нормативы:

• минимальный уклон желобов водосточной системы – 3 мм;
• максимальный – 5 мм.

Угол наклона выбирают в зависимости диаметра устанавливаемых желобов. Зависимость такая: чем больше диаметр, тем меньше наклон горизонтальной части водосточной системы.

Уклон также увеличивают в том случае, если водосток представляет собой сборное сооружение: система имеет сложную структуру, состоящую из отдельных участков, стыкуемых между собой. Обычно такие водостоки устанавливают на разноуровневых кровельных конструкциях.

Установка водостоков прямоугольного сечения

Технология установки водостока прямоугольного сечения не сильно отличается от крепления круглой водосточной системы. Основных отличий можно насчитать пять:

1. все крепления элементов водостока производятся на заклепках или шурупах-саморезах,
2. в соединениях используется силиконовый герметик;
3. несимметричные заглушки желобов – подразделяются на левые и правые;
4. в прямоугольном желобе иначе, чем в круглом, прорезается отверстие для приемной воронки;
5. не нужен соединитель желобов – желоба стыкуются внахлест,
6. трубы соединяются встык — у входящей трубы нужно обжать нижний край.

В остальном же, технология монтажа аналогична для всех металлических водостоков.

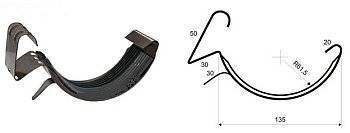

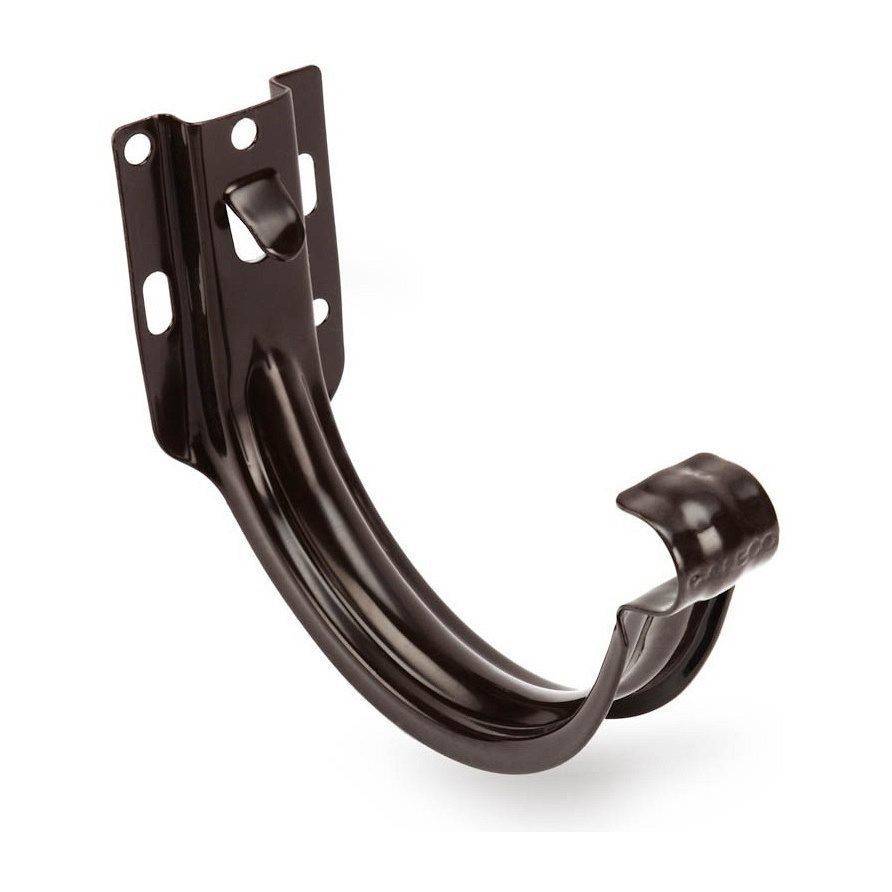

Типы кронштейнов и держателей для крепления желобов

Крепление желоба к кровле, фасаду здания, карнизу или любому основанию осуществляется с помощью приспособлений.  Их несколько видов, они несут разную функцию. Тип кронштейна оказывает влияние на последовательность монтажа кровли. Есть кронштейны, которые крепятся до начала укладки кровли, а есть и такие, монтаж которых возможен в любое время.

Крепление желоба водостока к кровельной конструкции осуществляется с помощью держателя (кронштейна) или крюков. Их два вида: длинный и короткий. Желательно применить металлическое крепление, оно обеспечит высокую надежность конструкции.

По форме кронштейн должен повторять конструкцию желоба. Крепеж для водостока выбирается в зависимости от материала стен. Чтобы собрать конструкцию понадобятся разные варианты кронштейнов:

• длинные;
• короткие;
• универсальные;
• держатель водосточной трубы.

Длинные кронштейны

Подвержены силовой нагрузке, так как вся масса желоба с водой ложится на них

Следует обратить внимание на выбор этого элемента. Монтируется он по периметру фасада до укладки кровельного материала

Его крепление задает необходимый уклон всей системы.

Короткие кронштейны

Служат вспомогательной поддержкой параметров горизонтальной конструкции. Короткие кронштейны можно применять на любом этапе строительства.

Универсальные кронштейны

Выполняют функции и длинных, и коротких кронштейнов. Размер самого держателя регулируется. Если они используются как длинный, их следует монтировать до укладки кровельного материала, если как короткий, то на любом этапе строительства. Крепятся они на любую поверхность, даже на забитые в стену штыри.

Держатель водосточной трубы

Существуют специальные виды для желобов водостока, которые предназначены для крыш с нетрадиционным покрытием:

1. Держатели, которые усиливают и выравнивают края кровли (они имеют форму скобы или прищепки).
2. Держатели, с помощью которых можно отрегулировать уклон монтажного основания.

Процесс установки водосточной системы

Самой сложной операцией во время крепления водостока и ввода его в эксплуатацию является настройка работы конструкции.

Монтаж элементов для водосбора на крыше дома делится на несколько этапов:

• Для начала следует разметить места, где будут установлены кронштейны для крепления и водосборные элементы на крыше здания.
• Затем нужно определить места для установки воронок для приёма воды. При этом необходимо учесть объём дождевой воды, которая будет сходить со скатов крыши.
• На следующем этапе мастеру нужно изготовить и закрепить на внешнюю стену дома кронштейны для крепления сливной трубы.
• На конечном этапе необходимо определить направление выброса воды, а также способы её утилизации с придомового участка.

Перед началом монтажных работ рекомендуется начертить схему по монтажу водостока, которая поможет ориентироваться в параметрах монтажа направляющих труб или желобов, а также определения точных координат точек для установки крепёжных элементов.

Общие правила установки водосточного желоба

Перед тем, как начинать крепить водосточные желоба, следует запастись необходимыми инструментами и материалами, а именно:

• кронштейны;
• желоба из металла или пластика;
• водоприемные воронки;
• инструмент для разрезания основных деталей;
• уплотнители;
• хомуты для фиксирования сливных труб, которые рекомендуется устанавливать через каждые 10 м водосточной системы;
• клей;
• боковые заглушки для желобов;
• соединитель водосточных желобов;
• карандаш, линейка, шурупы, гвозди, рулетка, отвёртка и др.

Температурный режим, при монтаже данных элементов водосточной системы, по инструкции не должен быть меньше +5 С.

Использование дополнительных аксессуаров

В качестве дополнительных аксессуаров в системе водоотвода применяют:

• заглушки;
• колена (45° или 90°);
• отводы (на два или три потока);
• резиновые уплотнители (для пластиковых систем);
• компенсаторы (устранение последствий теплового расширения).

Заглушки используются, как для пластиковых, так и оцинкованных водосточных систем любой формы. Они предназначены для закрытия тупикового ответвления желоба, которое не ведет в сторону воронки. Колено служит для изменения направления водосточных труб на определенный градус.

Это дает возможность обойти различные архитектурные особенности или спрятать водосток с тыльной стороны. Отводы на несколько потоков позволяют в одну выпускную трубу свести стоки от всех имеющихся водосточных труб, тем самым значительно экономя время и деньги, так как отсутствует необходимость дополнительно сооружать канализационные сливы под каждую воронку.

Резиновые уплотнители применяют при соединении между собой желобов и водосточных труб, которые служат одновременно и гидроизоляцией зазора и дополнительным фактором крепления. Компенсаторы – это современные элементы водосточной системы, предназначенные для предотвращения деформаций при тепловом расширении.

При эксплуатации водосточных систем очень часто возникают трудности, которых не наблюдалось при монтаже. Зачастую это связано с засорением водосточной системы, нарушением её целостности или механическим повреждением. Так, после осеннего периода года практически все желоба необходимо прочищать от листвы, скопившейся там за весь год.

Выходом в данной ситуации может стать установка защитной сетки, накладывающейся сверху желоба и имеющей перфорированную поверхность. Это дает возможность беспрепятственного прохода воды в водосточную систему, одновременно задерживая листья.

Другим распространенным случаем является повреждение пластиковых водосточных систем вследствие их промерзания. Чтобы избежать этого, используют систему антиобледенения, состоящую из кабелей обогрева и пульта управления.

Крепеж водосточной трубы

Алгоритм установки водосточных труб уже много раз описывался на различных форумах и сайтах строительной тематики. Вы может воспользоваться методом монтажа трубы «от верха», а можете использовать вариант «от низа». Подробнее начнем с первого способа установки водостока.

1. Изначально необходимо определить место фиксации самого верхнего крепежа вертикальной части трубы водостока. Обязательно нужно учесть размерность колена трубы и ширину свеса карниза крыши. В ситуации, если воронка приема воды на желобе водостока расположена довольно далеко от стены, рекомендуется сделать на вертикальной части водосточной трубы изгиб, который сможет подвести ее ближе к стене. Для этого обычно используют готовые детали – колена с различным углом и короткие отрезки трубы.
2. Крепить вертикальную часть трубы водостока нужно не ближе, чем в 5 сантиметрах от наружной поверхности стены дома. При этом изначально кронштейн устанавливается на верхнем участке. Уже от него с использованием отвеса отмечается вертикальная линия, по которой будут располагаться крепежи для остальных участков водостока. Расстояние между кронштейнами на вертикальной части должно быть равно примерно метру.
3. После установки кронштейнов установите отвод, который будет подавать воду от желоба через водосборную воронку в вертикальную часть трубы.

В конце можно приступить к монтажу этого участка водостока. После крепежа вертикальной части внизу системы установите колено отвода воды

Стоит обратить внимание на то, что стык трубы и отвода должен крепиться к стене при помощи отдельного кронштейна. В некоторых случаях в нижней части трубы ответ не устанавливается, а труба направляет воду сразу в ливневую канализацию

Теперь рассмотрим вариант монтажа водосточной системы по принципу «снизу-вверх».

1. Изначально в стене нужно просверлить отверстия для крепления кронштейнов.
2. На нижних хомутах крепятся отметы (части трубы со срезанным углом).
3. После того, как были сделаны предыдущие шаги, можно приступить к установке остальных звеньев. Каждая часть прикрепляется отдельным хомутом. Если какой-то участок трубы довольно длинный, то следует установить для него специальные хомуты. По правилам интервал между хомутами должен составлять не более 180 сантиметров.

Производители обычно прилагают к комплектам водосточных систем все детали, которые могут понадобиться при выполнении работ. К конструкции всегда прилагается руководство, после прочтения которого вы сможете понять, как правильно установить именно этот вид водостока. Модели разных производителей могут крепиться по-разному.

Назначение крюков для водосточных желобов

Кронштейн — важная часть желоба, которая служит опорой для желоба. Выпускается в форме крючка. Эта застежка фиксирует и удерживает лоток на месте под нужным углом для стабильной работы системы

Важно, чтобы участок изгиба совпадал с диаметром желоба. Металлические крючки предпочтительнее

При правильной установке этих элементов даже в сильный дождь в доме будет относительно тихо.

В зависимости от материала кронштейны водостока производятся:

• Оцинкованная сталь. Благодаря полимерному покрытию, используемому производителями, элементы защищены от коррозии, механических повреждений и УФ-излучения. Полимер также помогает снизить уровень шума («эффект барабана») во время грозы.
• Изготовлен из пластика. Они легкие, поэтому не создают значительной нагрузки на крышу.

Кроме того, форма кронштейнов желоба закруглена или изогнута под углом 90 градусов.

Инструкция по монтажу водостока

1. Крепление держателей желоба (крюков)

Крюки прикручиваются шурупами к рейкам обрешетки, желательно над стропилами. Расстояние между крюками 50-60 см. Уклон желоба в сторону водосточной трубы должен быть около 2,5-5 мм на 1 метр длины.

Сначала крепят крайние крюки. Между ними натягивают шнур и по шнуру контролируют правильность монтажа остальных держателей.

Если длина желоба превышает 10 м, то уклон идет от центра к краям, где ставятся водосточные трубы. В этом случае монтаж крюков начинают от центра к краям.

Внешняя сторона водосточного желоба не должна выступать за линию продолжения края металлочерепицы (или другой кровли).

Крюки сверху накрываются кровельным материалом и карнизной планкой. Поэтому работы с водостоком проще и дешевле вести одновременно с монтажом кровли.

2. Установка приемной воронки желоба

На нижнюю плоскость желоба на расстоянии от края 150 мм наносится разметка – прямоугольник 80х60 мм. По диагоналям этого прямоугольника делаются разрезы любым подходящим инструментом. Получившиеся лепестки загибаются вниз. Дальнейшие действия зависят от типа воронки.

• Врезная воронка. К желобу приставляется снизу воронка. Лепестки должны оказаться внутри воронки – она крепится к ним с помощью заклепок или шурупов-саморезов.
• Фигурная воронка. Передним краем воронки накрыть внешнюю кромку желоба, затем прижать воронку к желобу. Загнуть лепестки-клапаны.

Трубу с воронкой соединяют заклепками или шурупами. Во всех соединениях используется силиконовый герметик.

3. Установка заглушек на желоба

Левая и правая заглушки крепятся на заклепках или шурупах (не менее 4-х на одну заглушку). Используется силиконовый герметик.

4. Установка желобов на крюки

Водосточные желоба прямоугольного водостока соединяются друг с другом внахлест, без использования соединителей. Нахлест должен быть в сторону уклона. Поэтому установка желобов водостока начинается с нижнего желоба, на котором установлена приемная воронка.

Чтобы соединить 2 желоба или желоб с углом, на одном из них срезается на 50 мм обратный загиб на внешней стенке. Желоба накладываются один на другой и фиксируются заклепками и герметиком.

После выравнивания желоба фиксируются гибкими замками на крюках.

5. Крепление водосточных труб

Водосточные трубы крепятся на стене с помощью держателей-хомутов. Держатели представлены в 2-х вариантах:

• для кирпичной стены (со штырем)
• для деревянной – с лапками-кронштейнами.

Для вентилируемых фасадов применяется кронштейн для дерева – шурупы вворачиваются в деревянную обрешетку. Расстояние между соседними кронштейнами – 1 м. После установки трубы фиксируются в хомутах скобами-замками «ласточкин хвост».

Чтобы вставить одну трубу в другую или колено в трубу, у входящей трубы обжимаются углы. Фиксация соединения – заклепками или шурупами.

Расстояние от сливного колена до решетки ливневой канализации на отмостке – 20-30 см, не более. Иначе вода будет разбрызгиваться.

Регулировка водостока после монтажа

Основное требование для правильной установки крепления водостока к профлисту – это точное выдерживание угла наклона желоба от 1 до 3 градусов. Это значит, что на каждом метре высота крепления должна быть уменьшена на 2 мм. Процедура по регулировке угла наклона заключается в следующем:

1. Непосредственно перед монтажом следует установить на плоской поверхности линейку и уровень.
2. Через 1 метр под линейку необходимо подложить спичку без головки. Из-за образовавшегося наклона уровень сместится на несколько миллиметров.
3. Необходимо отметить маркером точное нахождение пузырька на уровне. Теперь во время монтажа конструкции на крышу можно регулировать угол наклона согласно показаниям уровня.

Заключение

Большинство производителей водосточных систем реализует кронштейны в комплекте, и можно сразу подобрать оптимальный вариант. Крепление может осуществляться металлическими крюками к доскам обрешетки или стропильным ногам. При выборе конкретного варианта нужно знать, что идеального решения не бывает. У каждого типа свои сильные и слабые стороны.

Длинные кронштейны

Имеют высокие значения прочности, не боятся УФ-лучей, не меняют свои свойства длительный период времени. Это достоинства. Недостатки – сложность монтажа и определенные нюансы во время установки кровельных покрытий. Чем прочнее листовая сталь, тем труднее ее изгибать под нужными углами.

Длинные металлические держатели отличаются повышенной прочностью и долговечностью

Короткие кронштейны

Чаще всего изготавливаются из пластика. Их намного проще устанавливать, некоторые конструкции имеют возможность точной регулировки положения желоба. Это позволяет быстро исправлять допущенные во время монтажа ошибки, поправлять положение желобов. Недостатки – в природе пока не существует пластиков, не боящихся жестких ультрафиолетовых лучей. Срок службы элементов не отвечает пожеланиям требовательных застройщиков.

Кронштейны из пластика проще в монтаже
