Что собой представляет и как производится крепление траншеи?

Стены и откосы котлована

В благоприятных условиях, если грунт особо плотный и глубина до 2 метров, выкапывают котлован с вертикальными стенами без крепления. Если грунт глинистый – до глубины 1,5 метров, супесь и суглинок – до 1,25 метра, насыпные и песчаные – до 1 метра.

При необходимости устройства котлована на глубину до 5 метров, выше уровня грунтовых вод – на помощь проектировщику приходит таблица СНиП, приводящая зависимость угла откоса (отношение высоты к заложению) от вида грунта и глубины котлована.

Таблица 1. Крутизна откосов котлованов

Виды грунтов	Крутизна откоса (отношение его высоты к заложению) при глубине выемки, м, не более
1,5	3	5
Насыпные неуплотненные	1:0,67	1:1	1:1,25
Песчаные и гравийные	1:0,5	1:1	1:1
Супесь	1:0,25	1:0,67	1:0,85
Суглинок	1:0	1:0,5	1:0,75
Глина	1:0	1:0,25	1:0,5
Лессы и лессовидные	1:0	1:0,5	1:0,5

В случае наличия близлежащих сооружений, грунтовых вод и необходимости водопонижения, грунтов с неравномерной структурой, глубины котлована более 5 метров необходим индивидуальный расчёт угла откосов или крепления стен.

Виды шпунтов и их назначение

В зависимости от используемого сырья, технических характеристик выпускаются нескольких типов.

Ларсена

Получили такое название в честь разработчика данной технологии. Это отличная защита объектов от дождевых, подземных вод, обрушения почвы.

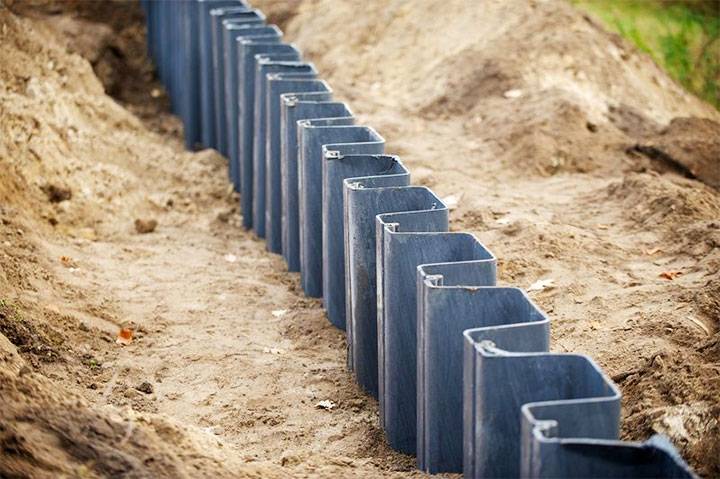

На вид ‒ это профиль корытообразной формы. Длина достигает 35 м, ширина ‒ до 80 см, толщина  –  от 15 до 23 мм. По краям находятся замочные элементы.

В зависимости от размеров выпускают модели:

• Л4;
• Л5;
• Л-5УМ;
• «Омега».

Чаще других используют модель Л5.

Она обладает такими рабочими свойствами:

• материал ‒ сталь марки СТЗКП либо 16 ХГ;
• ширина профиля ‒ 42 см;
• вес 1 п. м ‒ 100 кг, вес 1 кв. м ‒ 217 кг;
• нормативная прочность ‒ 800 кНм/м.

Сфера применения:

• возведение гидросооружений;
• фиксация береговой линии водоемов от сдвигов;
• установка защитных стенок на свалках;
• строительство мостов, причалов;
• предотвращение оползня;
• защита стройплощадок от грунтовых вод.

Главное преимущество ‒ использование на объектах повышенной сложности. Помимо этого прочность и удобство монтажа.

Порядок работ напоминает монтаж свайного фундамента под забор.

Вибрационный монтаж выполняется навесным модулем, который передает нагрузку к оголовку механизма.

В дополнение применяют осевую технологию, так что свая фиксируется уже в разжиженной почве (получена за счет действия вибрации).

Установка проводится на глубину в соответствии с ранее разработанным проектом.

После погружения первой сваи по очереди вводятся остальные. Замки каждого последующего элемента фиксируются в пазы предыдущего. Чтобы замки легче скользили, их обрабатывают густой смазкой.

На участках с высоким содержанием грунтовых вод особ следят за герметичностью стыков, соединений.

При многоразовом применении (более 20 раз) верхняя кромка профиля деформируется, поэтому ее рекомендуется аккуратно срезать.

Если в процессе установки погруженные сваи искривились, то лучше отрезать часть изделия и продолжить установку рабочих элементов.

Из ПВХ

Отличная альтернатива металлическим сваям. Пластиковые, композитные элементы не нуждаются в смазке, меньше стираются.

Стальные

Общепринятый тип. Применяются многократно, просты в крепеже, транспортировке.

Среди других преимуществ стальных опор:

1. Прочность и устойчивость к механическим повреждениям.
2. Удобство демонтажа.
3. Выбор моделей с разными техническими характеристиками в широком ценовом диапазоне.
4. Установка вибрационным, ударным способом.

Трубчатые сварные

Установка и эксплуатация осуществляются согласно национальным стандартам ГОСТ Р 52664-2010.

Ограждение из сварных труб возводится на начальном этапе строительства гидротехнических сооружений, жилых зданий. Это надежная защита от непредвиденного обвала грунта, которая обезопасит работников и спецтехнику от повреждений.

Диаметр труб подбирается в зависимости от назначения. Процесс фиксации аналогичен шпунтам Ларсена ‒ соединение замками в пазы.

Среди плюсов:

1. Возможность использования в качестве несъемной опалубки.
2. Внутрь трубы можно монтировать швеллера, дополнительные балки.
3. Удобство установки. Инородные частицы, камни, попадающие внутрь, дробятся.
4. Многоразовое применение.
5. Долгий срок службы.
6. Устойчивость к внешним воздействиям, нагрузкам в разы превышает шпунты Ларсена.

Единственный минус ‒ трубчатые сварные элементы с большим весом обойдутся очень дорого.

Железобетонные

Каждая свая входит замками в пазы предыдущей. Устанавливаются забивным методом оборудованием высокой точности.

Монтируются при возведении мостов, причалов, плотин.

Длина железобетонных свай ‒ до 16 м.

Процесс транспортировки осложняется большим весом и риском повреждения ‒ образованием на поверхности трещин.

Деревянные

В качестве материала для защитных ограждений используется давно. Но с каждым годом теряет популярность, уступая по техническим характеристикам металлу, ПВХ.

На вид ‒ деревянный частокол из бревен, бруса. Допускается делать сборные стенки из доски большой толщины.

Деревянные элементы забиваются в почву. Могут служить временной или постоянной защитой. Не извлекаются из грунта для повторного монтажа в другом месте.

Максимальная глубина забивания ‒ до 6 м. Устанавливаются в 1 или 2 ряда вплотную друг к другу. Ширина между рядами ‒ до 1 м. Минимальная глубина погружения на дно водоема ‒ от 2 м. При погружении на 3‒5 м выполняется заделка зазоров в стенках раствором с концентрацией глины от 15%.

Устройство распорной системы котлована

Не смотря на все инженерно-технические ухищрения, иногда, особенно для глубоких котлованов в тяжёлых грунтовых условиях и плотной городской застройке, шпунтовое ограждение может оказаться недостаточно прочным для удержания давления грунтовой массы.

На последнем этапе возведения котлована на помощь приходят 2 технологии крепления ограждений.

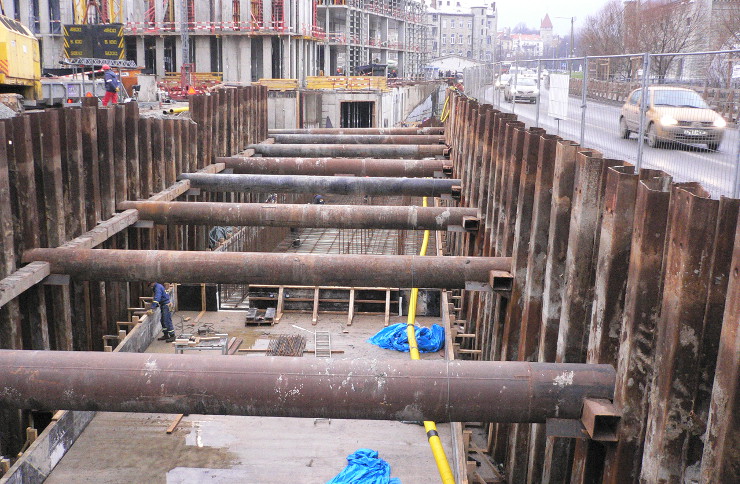

Вид на распорную систему котлована вблизи автомагистрали и соседних строений

Первая из них — распорная система. По периметру устанавливается обвязочный пояс из металлопроката, равномерно распределяющий нагрузку по всему поясу. В пояс упираются распорки — как между противоположными стенками, так и между дном. Все конструкции выполняются в соответствии с точным механическим расчётом и изложены в ППР (плане производства работ).

Но распорная система крадёт внутреннее пространство выемки, которая и устраивалась специально для свободного манёвра в процессе строительных работ. Особо нагруженные конструкции распорных систем создают невероятно стеснённые условия для строителей. Это сокращает производительность и удлиняет сроки сдачи объекта.

Разборка креплений шпунтового ограждения котлована

Разборка креплений должна производиться, начиная снизу, по мере засыпки траншей.

Горизонтальные крепления разбираются по одной доске при слабых грунтах, — а при очень плотных — не более, чем по 3-4 доски. При этом вертикальные стойки подпиливаются внизу на нужную высоту. Перед подпиливанием стоек распорки должны быть переставлены выше места подпила. Перестановка распор производится так: сначала устанавливается новая распорка сверху подпила, а потом уже выбивается нижняя.

При вертикальном креплении и шпунтах распорки и прижимные брусья снимаются постепенно по мере засыпки, начиная снизу: шпунтовые сваи и вертикальные доски выдергиваются по окончании засыпки при помощи рычага (рис. 46). Зацепление свай при этом делается по одному из способов, изображенных на рис. 47.

Разборка креплений сваями с деревянной заборкой производится постепенным подпиливанием по мере засыпки досок заборки, начиная снизу; вынимать заборку необходимо по одной доске. Сваи вынимаются после окончания всей засыпки так же, как и при разборке шпунтовых креплений.

В данный момент времени используют стальные ограждения: шпунт Ларсена, стальные трубы бу диаметром: от 159 до 426 мм.

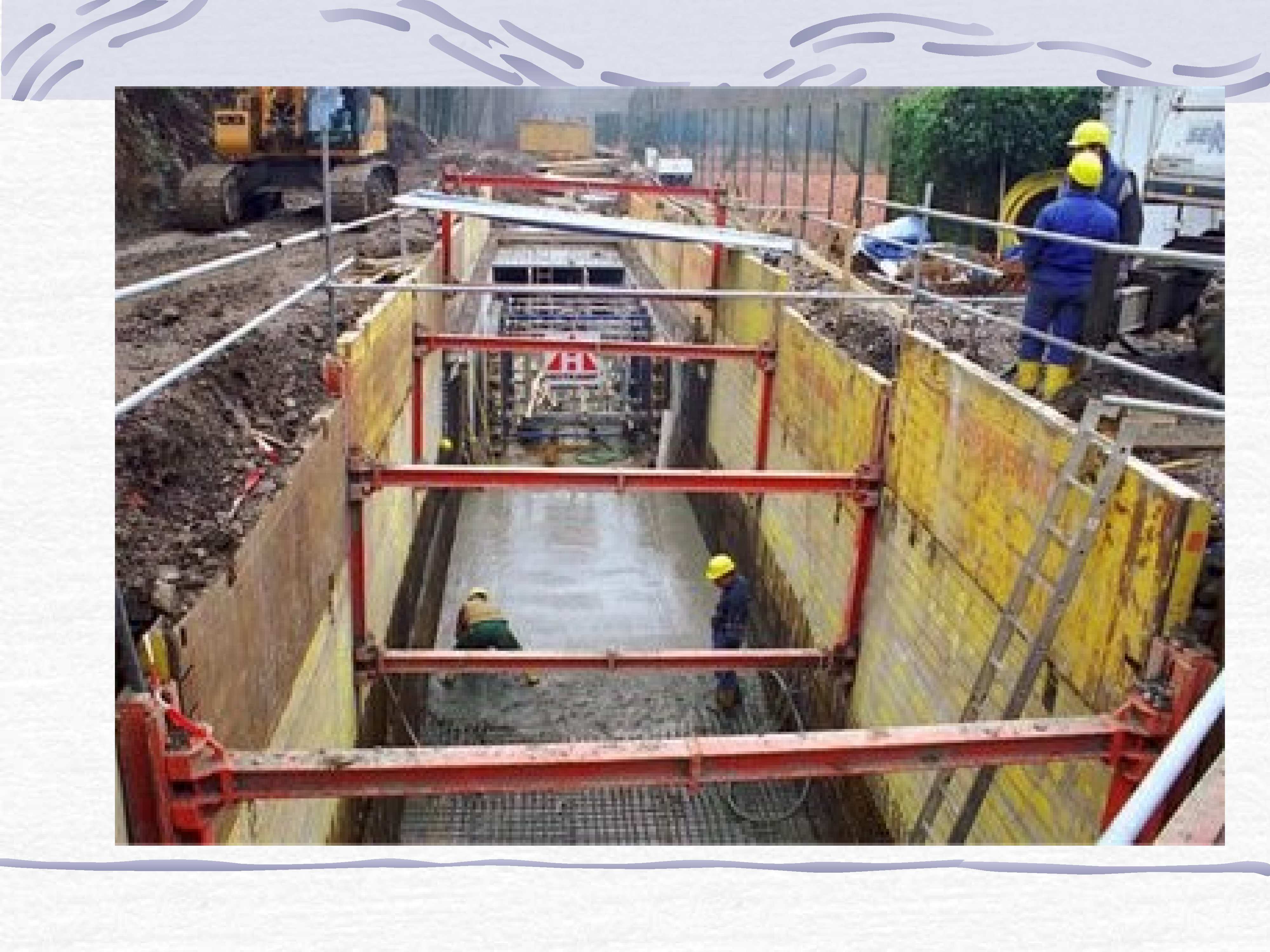

Безопасно проводить земляные работы возможно с помощью специальных установок – крепей для траншей. Эти приспособления служат своеобразной опалубкой грунтовых стен, которая защищает не только сотрудников, находящихся внутри, но и все ближайшие конструкции. Использовать инвентарные крепи выгодно при рытье котлованов, шахт и траншей, а также при кладке коммуникаций бестраншейным способом.

Крепи траншейные купить в Санкт-Петербурге предлагает компания ООО «Сириус», являющаяся ведущим производителем строительной опалубки в регионе. У нас можно заказать изготовление подобных систем для глубины в диапазоне 3-8 м. Срок производства конструкции занимает от 2 до 20 дней и зависит от ее типа. Чтобы ознакомиться с ассортиментом траншейных крепей и ценами на них, позвоните нам по номерам, указанным на сайте.

Наименование	Габариты	Вес	Срок изготовления
Траншейные крепи для глубины
«СИРИУС-Н» 2,4Х3,5	2,4х3,5х0,08; 2,4х3,5х0,065	850	2 дня
«СИРИУС Н»	2,4х3,0х0,08 ; 2.4х4,0х0,08	800	2 дня
Траншейные крепи для глубины
«СИРИУС Н» 2 ДО 5 МЕТРОВ	2,4 + 2,4х3,0; 2,4 + 2,4х3,5	3500	10 дней
«СИРИУС Н 2»	2,4х3,0х0,08; 2,4х3,5х0,08	1800	5 дней
«СИРИУС Н» 2 ДО 4 МЕТРОВ	2,4 + 1,6х3,0; 2,4+ 1,6х3,5	2800	8 дней
Траншейные крепи для глубины
«СИРИУС Н 3»	6,4х3,0х0,08 ; 6,4х3,5х0,08	5500	20 дней
Траншейные крепи для глубины
«СИРИУС-ИТОН» C	6,4×3,0х0,065	—	10 дней
«СИРИУС-ИТОН» В	4,8×3,0х0,065	—	8 дней
«СИРИУС-ИТОН» А	2,4×3,0х0,065	1600	5 дней

Устройство креплений котлована

Как уже было указано в , не всякий грунт может держать вертикальные откосы при его копке. Величина требуемого откоса котлована равна величине угла естественного откоса грунта. Такой откос наиболее надежен.

Однако рытье котлованов и траншей при большой глубине с пологими откосами считается не экономичным, так как вызывает значительный объем излишних земляных работ. Даже и при незначительных глубинах естественные откосы иногда невозможно осуществить, например в том случае, если поблизости расположены строения. В тех же случаях, когда дно котлована или траншеи находится под водой, свободные откосы являются совершенно недопустимыми, так как они ничем не защищены от размачивания водой и разрушения.

Вот почем в большинстве случаев при устройстве котлованов и траншей приходится устраивать разного рода временные крепления. Кроме того, как указано выше, особы вид креплений (шпунтовое ограждение) служит для уменьшения приток в котлованы грунтовых вод.

Крепление траншей и котлованов деревянными распорками

Простейшие крепления стенок котлованов и траншей глубиной до 2 м устраиваются следующим образом.

Вдоль стенок траншей укладываются 4 доски толщиной 50 мм с распорками между ними, поставленными через 1,5-2 м по длине траншей (рис.38);

Распорки делаются из коротки бревен или труб толщиной 10-12 см. Этот тип креплений применяется при плотных сухих грунтах, способных некоторое время держать вертикальный откос и не размываемых дождями (плотная глина, плотный суглинок). Откосы при этом могут быть как вертикальными, так и с небольшим уклоном (1/10).

При более значительных глубинах (до 4 м) для сухих грунтов, дающих местное оползание через небольшой промежуток времени после отрывки, устраивается так называемое горизонтальное крепление. Устраивается оно так: на всю глубину котлована устанавливается ряд упорных стоек из досок толщиной до 6 см или пластин на расстоянии от 2 до 3 м в зависимости от глубины котлована (рис. 39). За эти стойки закладывается заборка из горизонтальных рядов досок толщиной 4-5 см вразбежку или сплошь в зависимости от грунта. Для удержания стоек на месте ставят деревянные или стальные распорки. Распорки должны иметь длину, немного большую, чем расстояние между противоположными стенками. При постановке распорки это обстоятельство дает возможность «заводить» распорки ударами кувалды или молота, и тем самым плотно прижимать стойки и заборку к стенам котлована или траншеи.

Для того, чтобы распорки не могли упасть (рис. 40) под их концы подкладываются коротыши (бобышки) из обрезков досок толщиной 4-5 см. Коротыши прибиваются к стойкам 125-мм гвоздями.

Расстояние между распорками по высоте зависит от глубины траншеи.С увеличением глубины напор грунта на крепления увеличивается, поэтому распорки внизу ставятся чаще, чем наверху, а именно: вверху — через 1, 2 м и внизу — через 0,9 м по высоте. Верхняя горизонтальная доска ставится несколько выше края траншеи для того, чтобы грунт с бровки не осыпался в траншею. Для перекидки грунта укладываются полки из досок на распорки.

При сыпучих и влажных грунта, а также в грунтах осыпающихся применяется вертикальное крепление, отличающее от горизонтального тем, что горизонтальные доски в нем заменены вертикальными, а стойки — горизонтальными прижимными брусьями. Прижимные брусья распираются распорками из накатника, образуя распорные или прижимные рамы (рис. 41).

Прижимные рамы при вертикальном креплении на глубину до 3 м устраиваются из полуобрезных досок толщиной 6 см, а распоры — из накатника или пластин. При глубине до 6 м толщина прижимных досок, а также и распор должны быть повышены до 10 см.

Верхняя прижимная рама должна иметь кроме внутренней доски еще и наружную доску толщиной 6 см. Эта доска врезается в стенку траншеи на полную свою толщину.

Расстояние по высоте между отдельными прижимными рамами из досок — 0,7 — 1,0 м, а при рамах из пластин и брусьев — 1,0 — 1,4 м.

При глубине до 5,0 м количество распор на каждую раму из досок длиной 6,5 м ставится по 4 шт., при большей глубине — 5 шт.

Как при вертикальном, так и при горизонтальным креплении стенки траншей должны быть отвесны. При наклонных стенках распорки под напором земли могут выскочить вверх.

Нижние прижимные брусья и распорки креплений водопроводных и канализационных траншей должны располагаться с таким расчетом, чтобы между ними и дном траншеи оставался промежуток, достаточный для беспрепятственной укладки труб.

Часто встречаются случаи (слабый грунт, наличие воды), когда уже до начала рытья необходимо устройство креплений. В этих случаях крепления получаются более сложными.

К таким креплениям относятся:

Укрепление вертикальных стенок траншей и котлованов при земляных работах.

Анализ травматизма в строительстве показывает, что на земляные работы приходится около 5,5% всех несчастных случаев, причем из всего количества несчастных случаев с тяжелым исходом по всем видам работ 10% связано с выполнением земляных работ.

Разрабатываемые грунты делятся на три большие группы: связные (глинистые и подобные им); несвязные (песчаные, насыпные) и лёссовые.

Рис. 1. Схема откоса

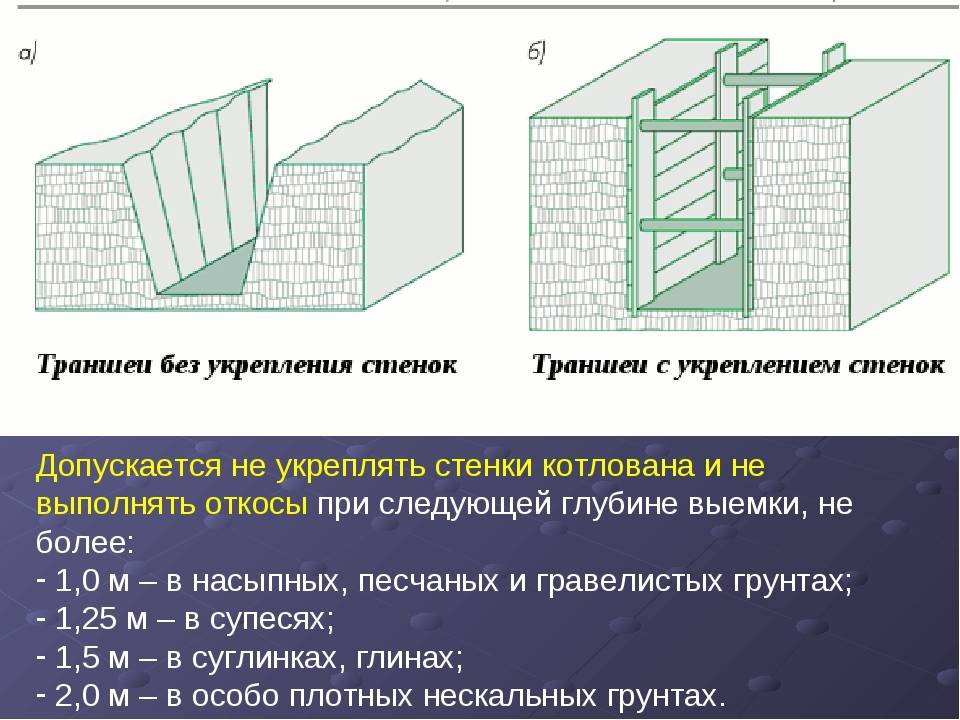

По правилам техники безопасности рытье котлованов и траншей малой глубины в грунтах естественной влажности и при отсутствии грунтовых вод может производиться без креплений. Предотвратить обрушение и обеспечить устойчивость грунтовых масс можно двумя способами: образованием безопасных откосов грунта или постановкой креплений. В большинстве случаев обрушение грунтов происходит из-за нарушения крутизны откосов разрабатываемых котлованов и траншей.

Основными элементами открытой разработки карьера, котлована или траншеи без крепления является ширина l и высота Н уступа, форма уступа, угол откоса α, крутизна. Обрушение уступа происходит чаще всего по линии АС, расположенной под углом θ к горизонту. Объем ABC называют призмой обрушения. Призма обрушения удерживается в равновесии силами трепия, приложенными в плоскости сдвига.

Откос котлована или траншеи, устраиваемый в сыпучих грунтах, будет устойчивым, если угол, образованный его поверхностью с горизонтом, не превышает угла внутреннего трения грунта.

В карьерах, разрабатываемых на большую глубину (20. 30 м и более), наибольшую опасность представляют оползни, способные засыпать нижний участок работ вместе с машинами, оборудованием и обслуживающим персоналом. Наибольшее количество оползней бывает весной и осенью в периоды активного действия паводковых вод, дождей и оттаивания.

Наибольшая допустимая глубина котлованов и траншей с вертикальными стенками без креплений Hпр, а также допустимая крутизна откосов (отношение высоты откоса к его заложению — Н:l) для различных грунтов приведены в таблице. В том случае, когда по высоте откоса имеется напластование различных грунтов, крутизну откоса определяют по наиболее слабому грунту.

При разработке котлованов и траншей в качестве профилактических мер борьбы с обвалами и обрушениями выполняются с расчетным обоснованием следующие работы: устройство подпорных стенок; преднамеренное обрушение нависающих козырьков; уменьшение угла откоса путем зачистки драглайнами или разделение откоса на уступы с устройством промежуточных берм.

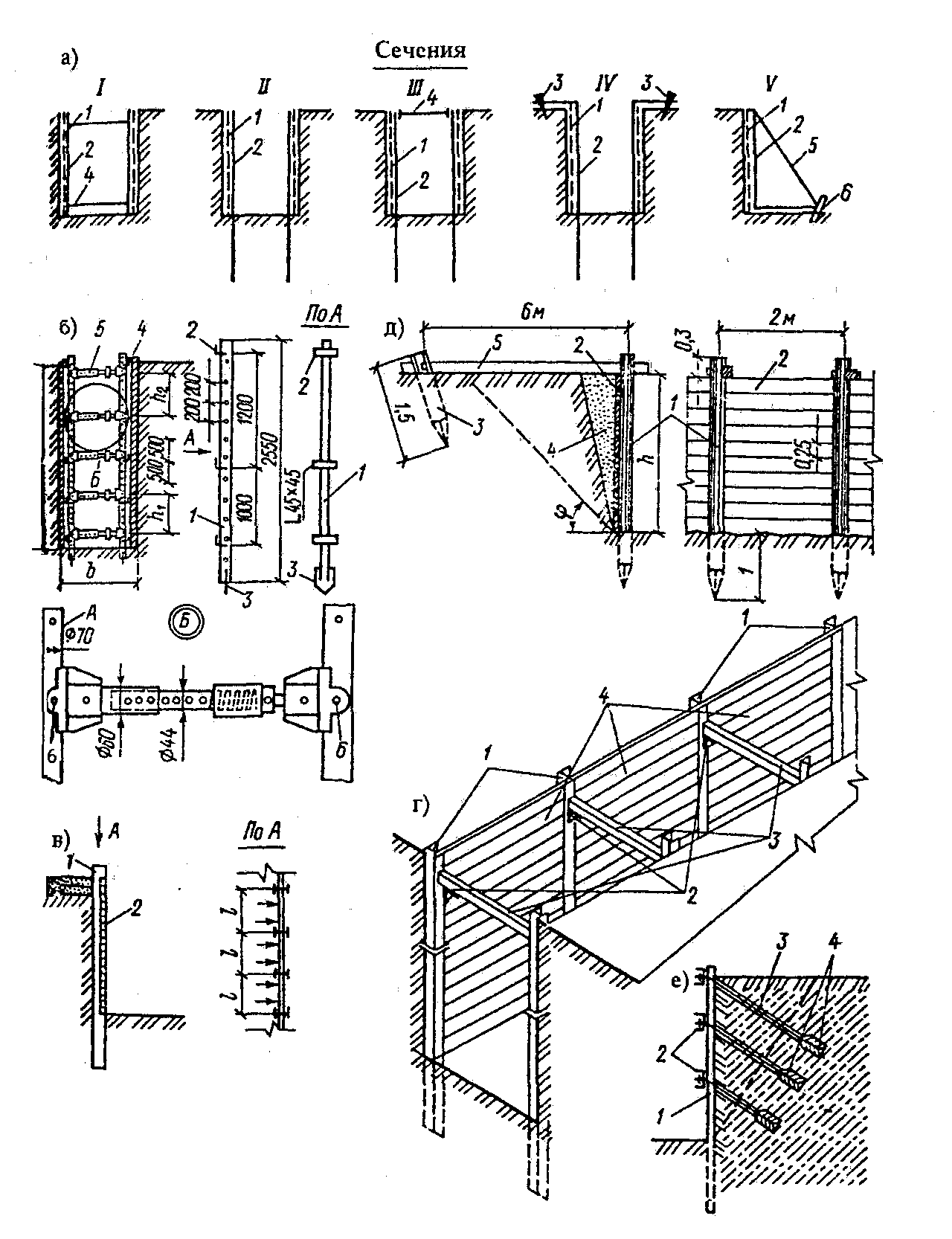

Крепление вертикальных стенок траншей и котлованов производится как инвентарными, так и неинвентарными устройствами.

Виды креплений могут быть различными. Их конструкции зависят от типа грунта, глубины выемки и расчетных нагрузок. В связных грунтах естественной влажности ставят щитовые крепления (с просветом в одну доску, а во влажных сыпучих грунтах — сплошное. Распорки таких креплений делают раздвижными.

Эпюра активного давления грунта представляет.собой треугольник, вершина которого расположена по границе бровки траншеи, а максимальное значение давления рmах — на уровне дна траншеи.

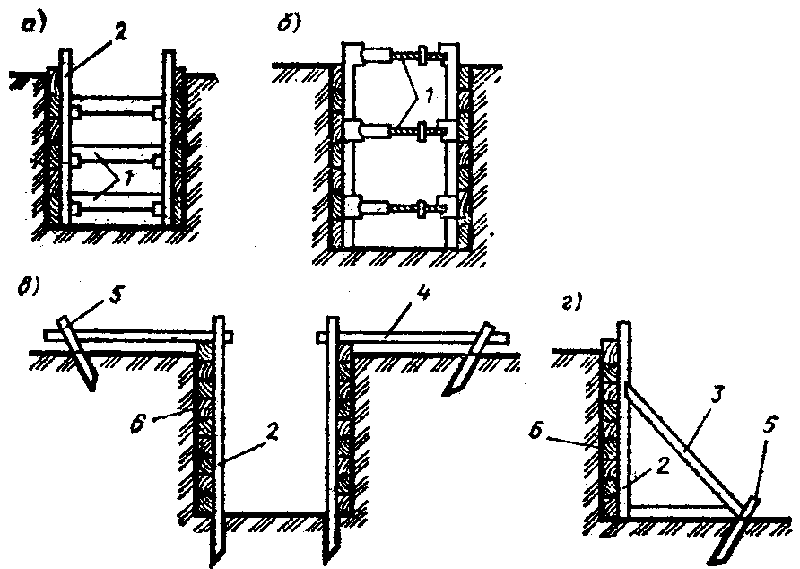

Рис. 2. Схема щитового крепления:

1 — распорки; 2 — стойки; 3 — щиты; 4 — эпюра давления

Рис. 3. Анкерное крепление траншей:

1 — анкер; 2 — оттяжка; 3 — призма обрушения; 4 — щиты; 5 — стойка

В креплениях распорного типа расчету подлежат доски крепления, стойки и распорки. Распорки рассчитывают на прочность и на устойчивость.

В случаях, когда распорки в траншейных креплениях затрудняют выполнение в них строительно-монтажных работ, например, по прокладке трубопроводов или других коммуникаций, вместо распорок применяют оттяжки и анкеры.

Следует отметить, что устройство и разборка применяемых неинвентарных креплений, состоящих из отдельных досок, стоек и распорок, связаны с трудоемкой и опасной работой. Особенно опасны работы по разборке таких креплений. Кроме того, неинвентарные крепления требуют большого расхода материалов и имеют низкую оборачиваемость крепежного материала, что повышает их стоимость.

Папиллярные узоры пальцев рук — маркер спортивных способностей: дерматоглифические признаки формируются на 3-5 месяце беременности, не изменяются в течение жизни.

Опора деревянной одностоечной и способы укрепление угловых опор: Опоры ВЛ — конструкции, предназначен­ные для поддерживания проводов на необходимой высоте над землей, водой.

Поперечные профили набережных и береговой полосы: На городских территориях берегоукрепление проектируют с учетом технических и экономических требований, но особое значение придают эстетическим.

Что означает понятие?

Крепление и ограждение стенок и откосов траншей выполняется после полной разработки грунта из канавы.

Такая процедура заключается в возведении фиксирующих конструкций для предотвращения обрушений грунта в процессе выполнения земляных работ на дне траншеи.

Если грунт на стенках и откосах не укрепить, то при работе внутри канавы по укладке трубопровода или заливке фундамента, персонал может получить травму. Такие действия и риски недопустимы в соответствии с правилами безопасности.

Укрепление стенок траншеи, а также вертикальных ее откосов – простая процедура, обуславливающая надежность и безопасность канав. В большинстве случаев крепления устанавливаются на этапе выемки грунта – так работа происходит быстрее и нет шансов на обвал грунта.

Фиксируют почву несколькими способами:

• шпунтами,
• досками,
• а также инвентарными щитами.

Установка крепи происходит с помощью экскаватора или ручным трудом, где задействовано несколько человек.

Все укрепляющие конструкции проходят многочисленные испытания на способность сдерживать грунт в траншеях. Заранее происходит тестирование на давление грунтом, а также на воздействие вспомогательной техники. При использовании готовых фиксаторов и креплений можно сэкономить пространство траншеи – это позволит не рассчитывать дополнительно ее размеры на установку ограждений.

Используемая техника

• Ударная забивка;
• Вибрационное погружение;
• Статическое вдавливание.

Рис: Статическое вдавливание шпунта
копровые машинывибропогружателями Важно: наиболее экономически выгодным и быстрым в реализации способом погружения шпунта является забивка, однако данный метод не может быть реализован в условиях плотной городской застройки, поскольку в процессе работы ударных молотов возникают сильные динамические воздействия на фундаменты близстоящих зданий, которые могут стать причиной их деформации. забивки шпунта
Рис: Забивка шпунта трубчатым молотом

Рис: Вибропогружение шпунта

Мы применяем все современные технологии шпунтового ограждения котлованов

Техники погружения шпунтов:

• вдавливание;
• ударный метод;
• вибропогружение;
• комбинации из первых трех.

Вдавливание

Вдавливание – способ, самый безопасный для расположенных рядом построек: постоянный контроль их состояния в процессе работ не требуется. Применяется в плотно застроенных районах, в т.ч. на рыхлых и заболоченных почвах.

Недостаток метода – громоздкое оборудование, которое транспортируется в демонтированном виде и собирается уже на месте.

Вибропогружение

Вибропогружение – достаточно универсальный способ.

Важно!

Наше вибропогружное борудование справляется практически со всеми видами шпунтов: трубы любого диаметра, двутавровые балки, шпунты Ларсена.

На песчаном водонасыщенном грунте вибрационный метод часто единственно возможный.

Но к числу самых дешевых эта технология не относится из-за использования дорогостоящей техники.

Забивка

Осуществляется молотом (навесное оборудование для копровой установки), на плотных грунтах – в предварительно выполненные лидерные скважины. Ограничения для использования ударного метода – работы в районах уплотненной застройки.

При использовании технологии забивки шпунтового ограждения котлована цена самая демократичная.

К сведению

На, так называемых, легких грунтах могут использоваться комбинации вышеописанных способов. Например, изначально свая погружается виброметодом, а до нужной глубинной отметки добивается молотом.

Шпунтовое ограждение котлована в Шереметево, выполненное специалистами «АрктикГидроСтрой»

Шпунтовое ограждение в г. Москва, выполненное специалистами «АрктикГидроСтрой»

Шпунтовое ограждение котлована из шпунта Ларсена с распорами, выполненное специалистами «АрктикГидроСтрой»

Вдавливание шпунта, выполненное специалистами «АрктикГидроСтрой»

Вибропогружение трубы и шпунтовых свай при строительстве временнного моста, выполненное специалистами «АрктикГидроСтрой»

Назначение и область применения

Шпунтовые сваи представляют собой особые столбы, из которых собираются шпунтовые ограждения. Элементы погружаются глубоко в землю, вплотную друг к другу, а потом крепко скрепляются, и нужны в таком виде, прежде всего для укрепления стен крупных котлованов

Особенно это важно, когда почвы имеют очень высокий уровень грунтовых вод или по большей части состоят из песка

Подобные ограждения встречаются при:

• Добыче полезных ископаемых.
• Строительстве автодорог, железнодорожных путей.
• Создании причалов, пристаней, набережных.
• Строительстве мостов.
• Рытье каналов.

Шпунтовые сваи предназначены для укрепления котлованов, берегов водоемов, насыпей

Формула и пример расчета

Для точности подсчетов ключевых показателей потребуется вооружиться специальными формулами.

Расчетная схема устойчивости шпунтового ограждения

Чтобы воспользоваться ими, необходимо учесть такие параметры:

• надежность и толщину стенок сваи;
• сопротивление обвязки;
• коэффициент работы конструкции в почве;
• устойчивость замков к разрыву;
• величину горизонтальных нагрузок;
• радиальное усилие;
• силу опрокидывающего действия.

Это лишь основные показатели, но есть и другие, которые учитываются индивидуально в зависимости от типа грунта и климатических условий региона.

Техническая информация, которая понадобится при расчетах, для правильной установки шпунтов, приведена в СНиП 3.02.01-87.

Формула прочности стенок, которая поможет избежать их преждевременного разрушения, учитывает такие величины:

• глубину котлована;
• вертикальную силу давления грунта;
• давление почвы при опрокидывании;
• сила противодействия вращающемуся механизму.

Вычисление выглядит так:

М1 ≤ m/γ * M2, где

М1 ‒ опрокидывающий момент;

М2 ‒ момент удержания или противодействие силе опрокидывания;

m — показатель условий работ (для большинства регионов ‒ 0,95, в местностях со слабой почвой ‒ 0,7);

γ ‒ коэффициент надежности.

Чтобы получить М1, необходимо Еа (эпюрное равнодействующее активное давление) умножить на Са (равнодействующее плечо по отношению к нулевой отметке).

Для вычисления М2 потребуется En (эпюрное равнодействующее пассивное давление) умножить на Cn (равнодействующее плечо по отношению к нулю).

Расчеты выполняются из нижней точки сваи, поскольку на высоте шпунт подвергается действию дополнительных сил.

Правильно рассчитанные показатели ‒ гарантия устойчивости шпунтовой конструкции, ее долговечности и прочности.

Монтажные работы

Установка шпунтовых ограждений представляет собой сложную инженерную процедуру, требующую должной подготовки, соблюдения действующих норм и правил, а также использования спецтехники.

Сегодня существует несколько способов установки шпунтовых элементов:

вибропогружение. Это методика, при которой к элементам подводится вибрационная нагрузка. Под ее действием шпунтины заходят в грунт на заданную глубину. Есть варианты, когда сначала пробуривают скважину и заполняют ее бетоном, после чего начинают погружать элемент. Это позволяет усилить прочность сваи, обеспечить ей максимальную устойчивость к боковым нагрузкам;

забивание. Это способ, традиционно применяющийся для погружения свай. Он самый быстрый и дешевый, но довольно шумный, поэтому не рекомендован для выполнения в районах плотной застройки;

вдавливание. Этот способ более мягкий и бесшумный, что позволяет применять его в городских кварталах. Однако он требует использования тяжелой специализированной техники. Агрегат для подобной работы перевозят в разобранном состоянии, для чего требуется 5-6 грузовиков. Кроме того, платформа для агрегата является негабаритным грузом, а ее вес достигает 50-60 тонн. Это значительно усложняет процедуру и делает ее маловостребованной;

метод размывания. Это специализированная технология, при которой под нижний конец шпунта подается под давлением вода. Поток с большой энергией размывает грунт, и свая достаточно легко входит в него на заданную глубину

Здесь важно обеспечить равномерность размыва, иначе свая будет отклоняться от вертикали. Для этой технологии имеется запрет — если поблизости находятся здания или сооружения с возможностью проседания из-за размыва грунта, проводить подобные работы запрещается

Копровые установки с навесным оборудованием: а — гидромолотом; б — вибропогружателем; в — вибропогружатель на базе экскаватораЗабивка шпунта ПВХ

Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Для погружения небольших и неглубоких элементов в сравнительно мягкий грунт (например, при защите береговой линии от размывания) могут быть использованы ручные вибрационные машины. Они выпускаются в разных вариантах. Есть низко-, средне- и высокочастотные модели. Их используют как в виде самостоятельных устройств, так и путем подачи на стрелковом кране.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Ограждение котлована шпунтом Ларсена
