Как крепить канализационную трубу из ПВХ к стене

Ревизии внутренней канализации

Ревизия – это тройник, что обеспечивает доступ для прочистки водоотводной трубы. Ревизии монтируют в канализационном стояке на этапе установки устройства в местах, что склонны к образованию засоров.

СНиП регулирует установку ревизий и прочисток в следующих местах:

  • При отсутствии отступов на стояках, монтаж ревизии производится на нижнем и верхнем этаже сооружения.
  • В начале участков отводных труб, которые подключены к 3-м и более приборам без устройства прочистки.
  • На поворотах канализационной сети.
  • На горизонтальных участках трубопровода ревизии и прочистки необходимо устанавливать не менее чем через каждые 8 м.

Устройства прочистки и ревизии необходимо устанавливать в местах, где будет удобно ими пользоваться.

Производство

Все трубы для канализации пластиковые производятся одинаково, независимо от конкретного материала.

Метод их производства называется экструзией (выдавливанием):

  1. Гранулированный пластик засыпается в камеру, где он нагревается до температуры размягчения;
  2. Затем шнековая подача или пресс продавливает горячую массу через отверстие кольцевидной формы;
  3. Горячая заготовка калибруется в вакуумной камере;
  4. Затем готовая труба охлаждается в ванне, при необходимости снабжается резиновым уплотнителем и отправляется на склад готовой продукции.


Линия по производству труб может быть габаритной. Особенно в случае труб большого диаметра.

Правила фиксации труб к стене

При устройстве системы канализации важно учитывать температурные перепады. В отапливаемых помещениях изменения диаметра труб практически исключены или незначительны

Но в холодных помещениях они могут быть достаточными для появления риска разрушения всей конструкции. Проблема решается за счет применения плавающего метода фиксации труб

В отапливаемых помещениях изменения диаметра труб практически исключены или незначительны. Но в холодных помещениях они могут быть достаточными для появления риска разрушения всей конструкции. Проблема решается за счет применения плавающего метода фиксации труб.

READ Как правильно укладывать плитку на стену

Монтаж канализации выглядит следующим образом:

  • Прокладка канализационных труб начинается с разметки площади. Затем стенах, полу или потолке рисуют косильной лески прокладки труб. По этим меткам происходит установка крепежных элементов. К ним фиксируют трубы с помощью хомутов. Для установки хомутов используются саморезы или дюбели.
  • Труба устанавливается к опоре, на нее фиксируют хомут. Желательно использовать такие крепежи, которые обладают резиновыми вкладышами. Они погасят вибрацию и снизят шум от использования канализации. Хомуты легко крепятся металлической шпилькой.

Обратите внимание! Расстояние между хомутами трубы зависит от веса последней. Пластиковые трубы можно крепить с шагом до 2 метров

Более тяжелые металлические или чугунные трубы требуют частого крепления. Шаг между крепежными элементами рассчитывается до начала монтажа системы.

Важные моменты

Есть несколько важных рекомендаций, следование которым позволит избежать ошибок:

  1. Отклонение труб, находящиеся в вертикальном положении, не должно превышать 2 мм (на 1 м длины).
  2. Хомут нельзя размещать на участке, где трубопроводы присоединяются друг к другу.
  3. При заделке креплений категорически запрещается использовать пробки из дерева и сварку.
  4. Трубы стояки в производственных зданиях крепятся через каждые 3 м (по СНиПу). СНиП – это совокупность нормативных актов, посвященных строительству.
  5. Трубы стояки в жилых строениях фиксируют если высота одного этажа свыше 3 м. Это касается трубопроводов из стали.
  6. Канализационные трубы из пластика следует укреплять, не забывая при этом про уклон.

Перед тем, как окончательно устанавливать хомуты, необходимо провести расчет соединений с патрубками, исключением являются мягкие виды фиксации. Для соединений раструбного характера применяют резиновые кольца. Патрубки компенсационного вида используют лишь один раз.

Таблица установленных параметров

Крепление труб из полипропилена

Промежуток между креплениями полипропиленовых труб рассчитывается во время проектирования. Данный шаг вкупе с жесткой фиксацией обеспечивает более длительную эксплуатацию. В этой ситуации как нельзя кстати будут крепления, в конструкции которых имеется резиновая прокладка.

Крепление труб из полипропилена

Расстояние между креплениями полипропиленовых труб по СНИП напрямую зависит от:

  • температурного режима перегоняемой субстанции;
  • содержания в стенке трубы алюминия или стекловолокна;
  • коэффициента линейного расширения в полипропиленовом трубопроводе;
  • толщины, диаметра и материала изготовления трубы;
  • дополнительных нагрузок.

Игнорирование этих факторов отрицательно повлияет на срок эксплуатации и пропускную способность трубопровода. При слишком большом расстоянии между креплениями возникнет защемление опор и прогибание полипропиленовых труб, что приведет к разрушению всей системы.

Самостоятельно подсчитать расстояние между хомутами для труб из ПВХ довольно сложно. Для облегчения этой задачи производители стройматериалов прикладывают к своей продукции (полипропиленовым трубам) инструкцию по использованию, которая содержит пояснительную таблицу (расчет в зависимости от диаметра трубы и температурного режима прогоняемой жидкости). Пример на фото.

Если фирма надежная, то технический каталог присутствует в публичном доступе. При отсутствии сведений о расстоянии между креплениями профессионалы советуют делать между хомутами небольшие промежутки.

Данный способ имеет два недостатка:

  1. Монтаж полипропиленовых труб займет больше времени, чем предусматривалось ранее.
  2. Придется приобрести некоторое количество дополнительных хомутов.

Крепление канализационных труб

Проектирование трубопровода для канализации проводиться с учетом соответствующих нормативных документов (СНиП). Будут необходимы крепления, без них канализационная система не станет нормально функционировать, так как пропадет ее соосность. В данном случае используется не только хомут, но и пластиковая клипса.

В первом случае материал, из которого изготовлена труба не имеет значения (железо или ПВХ). Во втором кроме самой клипсы понадобится дюбель. Если канализационный трубопровод имеет в составе ПВХ, то его диаметр не будет большим. Причина этого в том, что пластик не предназначен для слишком большой нагрузки. Размер клипсы варьируется в промежутке 16-50 мм. Она не применяется для крепления трубы на пол.

Крепление канализационных труб

Стальные или железные канализационные трубы не меняются под воздействием высокой температуры, чего не скажешь о тех, что изготовлены из ПВХ. Подобный процесс компенсируют хомутом. При этом используют как жесткий, так и плавающий способ.

Расстояние между креплениями канализационных труб ПВХ определяется планом системы канализации. Крепеж проводят, применяя минимальный промежуток. Частота составляет 40 см при диаметре, равном 50 мм. Дальнейшие показатели увеличиваются пропорционально, например, если диаметр 100 мм, то расстояние от одного крепления до другого 80 см.

Отметка труб

Точно также осуществляется монтаж трубопровода на потолок, обычно его проводят в подвале. Крепления в виде хомутов использовать на изгибах запрещено, должно быть расстояние в 1,5 дм. Фиксировать стыковку фитинга и трубы обязательно.

Крепление трубопровода из стали

Расстояние между креплениями стальных труб по СНиП зависят от диаметра. Если условный проход достигает не более 20 мм, то промежуток между хомутами не должен превышать 2,5 м. При диаметре до 32мм – 3м.

Способы крепления

Для монтажа полипропиленовых изделий обычно используются хомуты или специальные клипсы. Выбор крепежа напрямую зависит от диаметра и целевого использования трубопровода.

Клипсы. Такие крепёжные элементы изготавливаются из нейлона. Это лёгкий, эластичный, но в то же время очень прочный материал, который устойчив к температурным воздействиям и механическим повреждениям. Используются изделия для крепления к стене водопроводных труб небольшого диаметра. Благодаря презентабельному внешнему виду, элементы крепежа не нуждаются в маскировке, они довольно органично смотрятся. Изделия крепятся к стене при помощи дюбель-гвоздей или саморезов, после чего, водопровод просто вставляется в зажим и защёлкивается. Эти приспособления могут быть одинарными или двойными.

Хомуты. По внешнему виду это составная металлическая конструкция, выполненная из металла и соединяющаяся болтами. Такие изделия не подходят для крепления труб в квартире. Они портят внешний вид. Зато это оптимальный вариант для надёжной фиксации тяжёлых коммуникаций большого диаметра, например, стояков. Крепления хомута могут быть фиксированными или плавающими. Для уменьшения вибрационных колебаний в трубе хомут может дополняться резиновой прокладкой.

Виды крепежей для труб

Сегодня на строительном рынке можно встретить различные материалы для крепежа канализационных труб. При создании системы канализации пользуются хомутами, кронштейнами и клипсами и подвесами-крючками. Каждое крепление имеет свое предназначение. Подвесы используются только для фиксации труб к потолку, кронштейны только к стеновой поверхности, остальные детали могут использоваться для создания как потолочных фиксаций, так и стеновых: вертикальных и горизонтальных.

Чаще всего выбор в пользу того или иного крепления связан с используемым материалом труб: для небольших пластиковых труб используются клипсы из полистирола, для металлопластиковых труб — кронштейны.

Наиболее популярные крепления для канализации — хомуты различных видов. Они могут быть как металлическими, так и пластиковыми. Обе разновидности позволяют надежно зафиксировать трубы под нужным углом. Выбор чаще всего зависит от предпочтений покупателя.

Крючки-подвесы

Этот тип крепежа используется для подвешивания труб к потолку. Такой способ крепления применяется при прокладке, например, канализационных рукавов в подвале на небольшом расстоянии от потолка.

Кронштейны

Подходят для фиксации металлопластиковых труб. В своей конструкции деталь имеет металлическую застежку. В рабочем положении они предотвращают риски смещения трубы в стороны.

Клипсы

Клипсы предназначены для фиксации пластиковых труб небольшого диаметра (до 50 мм). Изготавливаются из полистирола. Их легко использовать: клипса фиксируется к стене с помощью дюбеля, после чего в нее вставляется труба.

Хомуты и их разновидности

Основными крепежными деталями канализационной системы являются хомуты. Механизм действия крепежа заключается в том, что приспособление охватывает трубу и удерживает ее в нужном положении. Дополнительные элементы фиксируют хомут, а вместе с ним и трубу к поверхности стены. Детали могут быть укомплектованы резиновыми вкладышами, которые обеспечивают надежный захват трубы.

Стандартный хомут в своей конструкции имеет две скобы, скрепленные между собой болтовым соединением.

При выборе изделий важно обращать внимание на способ фиксации. Добиться идеальной герметичности канализационной системы можно с помощью хомутов, обеспечивающих жесткое или плавающее крепление:

  • В первом случае, фикация представляет собой прочное закрепление, предотвращающее даже незначительное смещение труб. При этом патрубок затягивается полностью.
  • Плавающее соединение — предполагает небольшую подвижность вдоль по горизонтальной плоскости, что достигается некоторым ослаблением хомута. Такой способ крепежа позволяет исключить риски разрушения конструкции при термической деформации. Они легко устанавливаются: достаточно просто поместить трубу в хомут, закрепленный на стене, приложив небольшое усилие. Небольшой щелчок — и труба надежно зафиксирована.

Чаще всего классификация подразумевает деление по материалам изготовления. Выбор изделия из определенного материала также связан со способом фиксации. Если металлические хомуты можно использовать в обоих вариантах, то пластиковые применяются только для плавающих креплений.

Главным преимуществом хомутов является возможность применения для монтажа труб различных диаметров.

Монтаж труб канализации

Первое, что необходимо сделать – это узнать уровень чистового пола

Важно знать точно, а не примерно: сколько сантиметров будет залито до уровня «ноль». Это необходимо для того, чтобы точно вывести разводку под сливы: душа, раковины, туалета и т.д.
Следующий этап – ставим отметки, где, и на каком расстоянии будет установлен каждый элемент конструкции

Можно использовать мел, строительный карандаш или маркер.
Затем наносим отметки на трубы и фитинги, вымерив при этом правильные углы наклона элементов конструкции.
Для обеспечения герметичности канализации, все трубы, изгибы и соединения должны быть тщательно вымерены и подогнаны. Чтобы этого достичь, необходимо изначально все вымерить, попробовать соединить, а затем уже склеивать.
Обязательно проверьте стыковку деталей, так как труба, при верном соединении, должна заходить в раструб больше, чем наполовину без усилий, а далее – с небольшой натугой. Если это так, значит, подгонка выполнена правильно.
Обязательно обработайте места соединения труб наждачной бумагой нулевкой, пока она не станет шероховатой.
Монтаж труб канализации в доме предполагает применение специального клея для соединения. В магазинах имеется большой выбор такого клея, изучите инструкцию, прилагаемую к трубам, и узнайте – какой именно клей рекомендует производитель.
Метиленхлорид – это вещество, которое обезжиривает и смягчает трубы в местах стыковки при склеивании. Его также необходимо использовать.
Нанесение клея производится тампоном, который должен идти в комплекте с клеем, но удобнее будет пользоваться обычной кистью. Место стыка на трубе покрывается довольно большим слоем клея, а стык в раструбе – небольшим.
После нанесения клея на стыки соединительных поверхностей, труба вставляется в раструб так, чтобы отметки, нанесенные на соединяющиеся детали, находились в паре сантиметров друг от друга. На некоторое время следует зафиксировать конструкцию в таком положении на 10-15 секунд.
Далее детали проворачиваются таким образом, чтобы отметки совпали. При правильно выполненной склейке, лишний слой клея должен выйти наружу.
После склеивания, детали следует удерживать порядка 1 минуты. Потом стык промазывается клеем для надежности.

В среднем, на одну операцию по склеиванию уходит порядка 2 минут так, что монтаж труб канализации в доме своими руками не займет много времени. Но и торопиться, тоже не стоит.

Выполняя все вышеперечисленные правила в точной последовательности, вы без труда сможете сами смонтировать канализационную систему, не прибегая к помощи дорогостоящих специалистов. Удачи вам в ваших начинаниях!

Выбор материалов для канализации

В 99% случаев при монтаже канализации используются трубы из пластика (полипропилена, поливинилхлорида, полиэтилена). Преимущества коммуникаций из синтетических материалов – в легкости, простоте сборки, устойчивости к гидротермальным нагрузкам и коррозии, долговечности.

Пвх-изделия наиболее часто используются при прокладке канализаций

Диаметр – ключевой фактор, на который нужно ориентироваться. Эта величина зависит от типа сантехнического оборудования. Минимальные диаметры:

  • биде и раковины – от 32-40 мм;
  • душевые кабины и ванны – от 50 мм;
  • если к трубе предполагается подключать больше одного прибора – от 70-85 мм;
  • основные стояки – от 100 мм.

Перед тем как взяться за монтаж канализационных труб своими руками, составьте подробную схему будущей системы коммуникаций с расчетами расходников. Просчитайте количество и метраж деталей и фитингов.

Использование общего стока для нескольких сантехнических приборов сэкономит деньги и место в помещении, результат получится эстетичнее. Выберите нужный диаметр трубы исходя из приведенных выше рекомендаций – раковину, ванну, стиральную машинку можно подключить к одной трубе, идущей в общий стояк. Унитаз нужно подключать напрямую к стояку – отдельно.

Виды монтажных соединений

Для разных моделей, используемых в строительстве, применяют различные виды соединений.

ПВХ трубы можно монтировать:

  • в раструб;
  • склеиванием;
  • пайкой с предварительным плавлением.

Сборка канализации

Поливинилхлоридные детали для канализации имеют специальную конструкцию для лёгкого соединения деталей. Один конец имеет раструб, а с другой стороны гладкая конструкция слегка сточена на конус.

Рисунок 3: Канализация из труб ПВХ

В раструбе есть специальная фаска для установки уплотнительного кольца.

Перед соединением, для облегчения стыковки, кольцо желательно смазать, например, мыльным раствором. Приложив небольшое физическое усилие, детали соединяют в единую конструкцию.

Монтаж электропроводки

Электрические провода силовых или слаботочных систем, уложенные внутри труб приобретают защиту от повреждения и возгорания.

Специализированные изделия соединяют двумя способами: в раструб и клеем.

В первом случае один конец трубы вставляется в другой, имеющий расширение.

Рисунок 4: Защищённая электропроводка

Во втором способе применяют фитинги, имеющие разные конфигурации: углы, отводы, повороты, заглушки.

Склеить ПВХ трубы можно специальными составами.

Для монтажа понадобятся:

  • детали коммуникации, распределительные коробки;
  • наждачная бумага;
  • ножовка по металлу или специальный нож, если трубы круглого сечения;
  • приспособление для удаления фасок;
  • праймер для очистки и клеевой состав;
  • кисточки.

Монтаж начинается с точного определения размеров всех составных частей коммуникации и разрезания труб. После резки проводится сборка в «сухом виде» для проверки правильности размеров.

Следующие этапы проводят по схеме:

  1. Специальным ножом снимают фаску на внутренней и внешней стенке трубы. Это необходимо для того, чтобы после склеивания внутренняя поверхность осталась гладкой без наплывов расплавленного клеем материала.
  2. Наждачной бумагой зачищают места, где в дальнейшем наносят клей.
  3. Очистителем, или как его часто называют праймером, протирают склеиваемые поверхности для удаления следов жира и грязи. Состав размягчает материал и делает его доступнее для проникновения клея.
  4. Продувают трубу для удаления опилок, если резка проводилась ножовкой.
  5. Используя кисточку, наносят клей на места контакта деталей.
  6. Соединяют трубу и фитинг.
  7. Проворачивают детали на четверть оборота для равномерного распределения клея по поверхности.
  8. Дают застыть склеенным поверхностям в течение нескольких минут, согласно инструкции по эксплуатации клеевого состава.

Сварка водопровода

Водопровод — инженерная система, находящаяся под давлением, не исключены гидроудары, поэтому к монтажу подходят ответственно. Надёжное неразъёмное соединение получают с помощью пайки.

Для работы понадобится специальное сварочное оборудование, в народе прозванное «утюжком». Самый простой аппарат можно приобрести за 900 – 1000 рублей или взять напрокат в магазине стройматериалов. Такая аренда обойдётся в 200 – 300 рублей в сутки. Выходных дней достаточно для неопытного пользователя, чтобы сделать водопровод в частном доме.

Рисунок 5: Процесс пайки

Соединения частей водопровода проводят специальными фитингами, которые выпускают в виде:

  • прямых муфт;
  • уголков на 45 и 90 градусов;
  • тройников и крестовин;
  • тройников с выходами разного диаметра;
  • переходников с одного диаметра на другой и т.п.

Для подключения сантехнических приборов трубу соединяют с переходными муфтами, имеющими наружную или внутреннюю металлическую резьбу.

В ассортименте производителей присутствуют быстроразъёмные соединения, называемые «американками». Они нужны для отключения бытовых приборов потребителей воды, например водонагревателей, без разрезания водопровода.

Сварочные аппараты оснащают индикатором готовности к работе, когда температура достигнет оптимального диапазона. Ознакомившись с инструкцией по эксплуатации узнают, какой индикатор загорается, когда пайка разрешена.

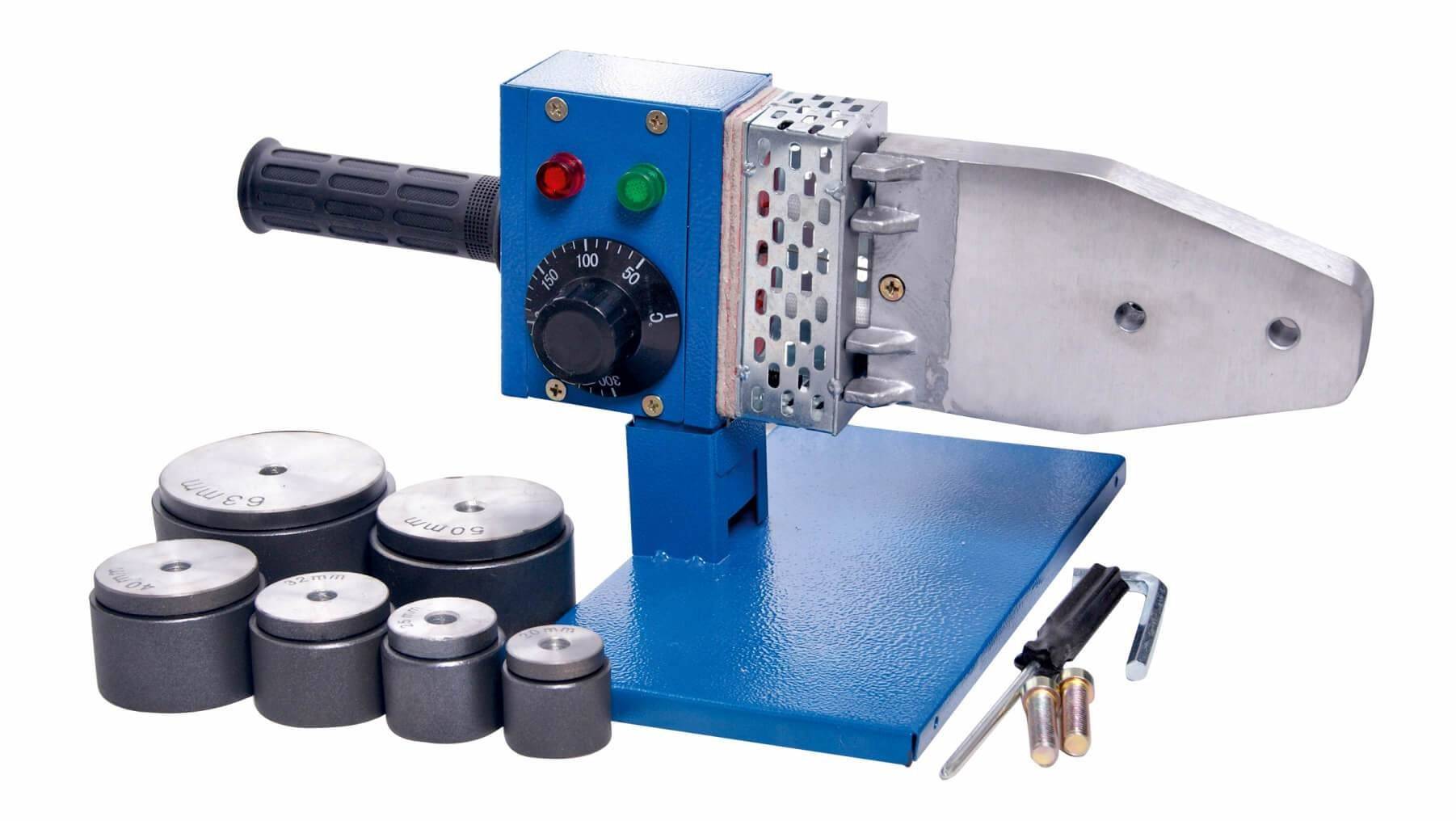

Рисунок 6: Внешний вид сварочного аппарата, видны индикаторы и регулятор температуры

Режимы различаются для труб разного диаметра и толщины стенок. В инструкции по эксплуатации, а иногда на корпусе прибора приведены специальные таблицы.

Соединение происходит в следующей последовательности:

  • вымеряют и нарезают трубы;
  • снимают специальным ножом фаску с наружной и внутренней стенки в местах, подлежащих пайке;
  • вставляют конец трубы и фитинг в насадки соответствующего диаметра на утюжке;
  • выдерживают, указанное в инструкции время до расплавления мест соединения;
  • соединяют расплавленные части;
  • фиксируют место сварки на 15 – 20 секунд;
  • через 5-10 минут после остывания места соединения до комнатной температуры водопровод готов к работе.

Особенности клипсовых зажимов и их применение

Клипсы изготавливают с добавлением специальных искусственных добавок в виде нейлона, который обеспечивает креплению прочность, стойкое сопротивление механическому воздействию и термическую выносливость.

Рекомендуем ознакомиться: Назначение и основные виды шаровых кранов ПНД для труб

Клипсы отличаются лёгким удельным весом, и простотой установки, понятной даже неспециалисту. Кроме того, деталь имеет низкую себестоимость.

Широкая вариативность по диаметрам и размерам обеспечивает применение зажима для различных труб.

В продаже имеются одиночные и парные зажимы. Парные клипсы применяются в тех случаях, когда необходимо закрепить две параллельных трубы. Есть виды клипс, которые стыкуются между собой, которые удобно применять для монтажа разветвлённых конструкций, которые крепятся рядом.

Клипсы, закрывающиеся сверху, применяют для фиксации труб, которые нужно плотнее прижать к стене. Недостаток таких зажимов — их непрочность

Одно неосторожное движение — и зажим может сломаться

Обзор вариантов

Гипсокартонный короб

Гипсокартон отличатся высоким качеством, легок для придания различных форм, удобен для украшения помещения. Гипсокартон с влагостойким покрытием смазан смесями против образования грибка, имеет светло-зеленый цвет.

Для основы короба сооружается каркас из профилей двадцать семь на шестьдесят миллиметров, также для короба применяют направляющие, которые имеют размер двадцать шесть на двадцать семь миллиметров.

Как соорудить короб из гипсокартона

Сначала определяют самый выступающий край трубы по вертикали, делая отступ в 5 сантиметров, чертят линию. Также чертят границы по горизонтали. С помощью дюбелей по линиям крепят рейки с направляющим профилем, к рейкам монтируют поперечные рейки со стоечным профилем. Конструкцию скрепляют с помощью крабов. Сделанный каркас отделывают с помощью гипсокартона. Вырезают дверцу для окна. Затем покрывают декорирующим материалом, обрабатывая швы.

Если за коробом прячутся трубы горячего водоотведения, то на панели сверху делают отверстия, чтобы теплый воздух проникал в помещение. Маленькое отверстие снизу даст возможность увидеть протечку труб.

При просверливании дыр в полу, нельзя допускать смещения короба, чтобы не перекосить конструкцию. Крепить каркас из гипсокартона к плиточному покрытию пола, стоит аккуратно, чтобы не повредить плитку.

Маскировка канализации с помощью плитки

Работы по отделке похожи на сооружение гипсокартонной конструкции, только требует больших затрат времени и сил. Главным достоинством считается влагоустойчивость материала, легкость в уходе.

В основе конструкции лежит каркас из дерева либо металла, деревянные элементы смазывают влагоотталкивающими веществами. Рекомендуют предварительно сделать чертеж, где будут указаны размер и места, где будут крепиться элементы.

Сначала измеряют зону, где будет устраиваться каркас. С помощью реек мастерят каркас, прикрепляют его к потолку, к полу, к стене. Далее обшивают поверхность фанерой либо ДСП листами. Вырезают отверстие под дверцу. С помощью специальной сетки подготавливают поверхность для укладки плитки. Затем кладут плитку, швы между плиток заделывают мастикой против образования грибка.

Канализация в коробе из пластиковых панелей

Один из легких способов маскировки канализационных труб. Существует много декоративных панелей, отвечающих разным запросам и вкусовым предпочтениям.

Пластиковые панели также крепятся на заранее вмонтированный каркас. Для начала на каркас с помощью саморезов крепят начальный молдинг, в конце работ прикрепляют завершающий молдинг. При соединении панелей, контролируют, чтобы концы без зазоров вставлялись в замки поставленных элементов. Места стыков каркаса с полом, потолком отделывают с помощью планок.

Правила монтажа пластиковых труб для водопровода

Качественная работа системы в частном доме возможна только при соблюдении правил монтажа:

  1. Учитывают свойства материала в узлах смешивания. Для соединения гофрированных труб применяется иная технология, чем при работе с гладкостенными элементами.
  2. Раструбы направляют против потока. Тогда внутри поверхность будет оказывать минимальное сопротивление стокам.
  3. Для состыковки с металлическими трубами старой канализации используют пластиковые детали такого же сечения.
  4. Горизонтальные участки и стояк фиксируют на стене через 1 м. Если отрезки небольшие, возле каждого раструба.
  5. Фановая вентиляция в схеме избавляет от запахов, проникающих из септика или колодца. Она также предупреждает отсос гидрозатворов из сифонов при сбросе большого объема воды.

Подгонка заготовок по размерам

Монтаж проводят после предварительной сборки. Готовят трубы и фитинги, сняв с них уплотнители.

Начиная от стояка, укладку выполняют в такой последовательности:

  1. Размещают угольники на поворотах, тройники в местах подсоединения сантехники. В них заводят трубы.
  2. Если длина трубы намного больше необходимой, элемент обрезают, снимают фаску. Чтобы отходов было меньше, приобретают изделия разной длины.
  3. После сборки прямого участка размечают места крепления. На стене проводят линию, проверив угол наклона уровнем. По ней затем выставляют трубы при окончательном монтаже.
  4. Если есть поворот, продолжают собирать насухо от этого места.
  5. Закончив предварительный монтаж, нумеруют детали. Это поможет установить каждый элемент на свое место.

Сочленение в раструб

В канализационных трубах из полимеров предусмотрен раструб для соединения. Трубопроводы собирают (в т.ч. с установкой фасонных деталей) 2 способами: с резиновым уплотнительным кольцом или на клею.

Пример сочленение в раструб.

Используя уплотнители, получают разъемные сочленения, которые при необходимости можно разобрать, отремонтировать. Качество сборки обеспечивают прокладки.

Самые простые – одноперьевые, с ними монтаж проходит легко, не требуется смазка. С двухперьевыми сложнее, особенно если есть дополнительное пластиковое кольцо. Трубы входят тяжело даже со смазкой.

Ошибочно, когда вместо того, чтобы добиться плотного сочленения, недочеты исправляют силиконовым герметиком. Он закрывает шов только сверху, соединение получается ненадежным.

Многое зависит от того, как вставлена прокладка: никакие перекосы не допускаются. Деформированные резинки сразу выбрасывают, заменяют новыми. Если уплотнитель кривой, появится течь.

Скользкая резина облегчает вхождение трубы. Используют моющие средства, шампунь, мыло, минеральные масла, не задумываясь, как они воздействуют на резину. Она может затвердеть, разрушиться (от моющих средств). Мыло высыхает, оставляя зазор. Единственное средство, не оказывающее вредного воздействия на резину, – силиконовая смазка. Чистый силикон еще агрессивнее бытовой химии.

Труднее всего соединить обрезанные трубы. На заводских торцах правильная фаска, с которой изделия легко соединяются. Сделанная самостоятельно фаска часто шершавая, что затрудняет сборку.

Соединением на клею достигается полная герметичность, но разобрать систему невозможно.

Последовательность работ:

  • зачищают заусенцы, снимают фаску;
  • обезжиривают раструб изнутри, конец трубы снаружи;
  • наносят клей, соединяют детали.

Рекомендуется покрыть клеем шов снаружи – это устранит возможные огрехи.

Основные способы монтажа канализационных систем

Перед тем как проложить всю канализационную систему в доме, занимаются укреплением патрубков. Чтобы в дальнейшем избежать неприятных последствий, такой монтаж производят со знанием дела, используя различные способы крепежа:


Виды креплений трубопроводов

  • чтобы избежать деформации патрубков при разводке, используют способ компенсации;
  • крепеж для канализационных труб с учетом трений скольжения применяют, чтобы исключить отклонение патрубков от осевой линии;
  • укрепить конструкцию лишними поворотами можно с использованием фитингов, ими же выполняют соединение труб с санитарной техникой;
  • оптимальный и наиболее популярный вариант – крепление хомутами.

Последний способ создает хорошую фиксацию элементов канализации. Крепеж имеет удобную конструкцию, позволяющую его легко и надежно закреплять на стене – это дюбельное, анкерное или винтовое устройство.

Обычно патрубки входят в комплект трубопроводов, но если возникнет необходимость в приобретении хомутов, то можно выбирать и пластиковые, и металлические

Но при этом следует взять во внимание дизайн помещения, в котором проходит система


Преимущества хомутов для крепления труб

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
