Как закрепить кабели на потолке
Если кабелей на потолке не очень много, можно использовать обычный крепеж — хомуты, стяжки, клипсы, самодельные фиксаторы и т.д. Но их устанавливать неудобно — приходится долго работать с поднятыми руками, да еще удерживать в них инструмент, кабель. Тяжелая работа.
Если потолок будет подвесной, кабели можно закрепить за подвесы. В этом случае используют обычные пластиковые хомуты (затяжки), которыми фиксируют провода выше уровня будущего потолка. Чтобы не повредить оболочку или даже жилы, лучше прокладывать провода в защитном гофрошланге. Это также сделает проводку более безопасной с точки зрения пожарной безопасности.
Устройство проводки при монтаже подвесного потолка
Большие пучки кабелей на потолке проще укладывать в лотки. Они есть проволочные и металлические (из цельного металла и перфорированного). В квартирах и домах используют обычно проволочные. Они стоят и весят меньше. Их крепят к потолку на регулируемые подвесы.
Лотки для прокладки больших пучков кабелей
Такое крепление кабеля также требует установки подвесов, но количество крепежа намного меньше. Еще один плюс такого способа прокладки кабелей — легко при необходимости заменить или проложить новые. Минус — лотки не очень дешевы.
Крепление кабеля к тросу
Крепление кабеля к тросу является одним из способов обеспечения надежной фиксации кабельной системы на тросу. Тросы широко используются для создания натяжных систем и переносных мостов, поэтому крепление кабеля к ним должно быть выполнено качественно и безопасно.
Для крепления кабеля к тросу можно использовать специальные кабельные скобы или зажимы, которые надежно фиксируют кабель и предотвращают его провисание. Эти скобы обычно имеют прочную конструкцию и изготавливаются из качественных материалов, обеспечивающих долговечность и надежность.
Перед креплением кабеля к тросу необходимо провести предварительную проверку надежности самого троса
Важно убедиться, что трос не имеет повреждений или прогибов, которые могут привести к его разрыву при натяжении кабеля. Также необходимо учесть нагрузку, на которую будет подвергаться кабель, и выбрать соответствующие по ней параметры крепежных элементов
При креплении кабеля к тросу рекомендуется использовать симметричное расположение кабельных скоб или зажимов по всей длине троса. Такой подход обеспечивает равномерное распределение нагрузки и предотвращает провисание кабеля в отдельных местах. По мере необходимости можно использовать дополнительные крепежные элементы для обеспечения дополнительной надежности системы.
Тросовые зажимы для кабеля
Тросовые зажимы являются отличным решением для крепления кабелей к тросам. Они обеспечивают надежное и безопасное крепление, особенно в условиях высокой нагрузки и ветровых нагрузок. Тросовые зажимы состоят из металлических зажимов, которые крепятся к тросу с помощью крепежных элементов, таких как гайки и болты.
Основным преимуществом тросовых зажимов является их прочность и устойчивость к вибрациям. Они способны выдерживать большие нагрузки и предотвращать поломку или перекручивание кабелей
Кроме того, тросовые зажимы позволяют легко регулировать натяжение кабеля, что особенно важно при установке зажимов на протяжении большого расстояния
Для установки тросовых зажимов необходимо правильно выбрать и установить тросы. Прежде всего, следует определиться с диаметром и длиной тросов. Затем тросы крепятся к стенам, потолкам, столбам, трубам или другим опорным элементам с помощью специальных крепежных элементов. После этого на тросы устанавливаются зажимы, которые надежно фиксируют кабели.
Использование тросовых зажимов для крепления кабелей обладает рядом преимуществ. Они позволяют организовать аккуратную и безопасную укладку кабелей. Тросовые зажимы также облегчают монтаж и демонтаж кабелей, что значительно сокращает время и затраты на проведение работ. Большой выбор тросовых зажимов и крепежных элементов позволяет подобрать наиболее оптимальное решение для разных типов кабелей и условий эксплуатации.
Металлические скобы для крепления кабеля
Металлические скобы являются одним из наиболее распространенных и надежных способов крепления кабеля к различным поверхностям. Они обеспечивают надежное крепление и защиту кабеля от повреждений.
Металлические скобы представляют собой специальные клипсы, которые изготавливаются из прочных материалов, таких как сталь или алюминий. Они имеют форму петли или крюка, которая обеспечивает надежное удержание кабеля.
Для крепления кабеля с помощью металлических скоб используются специальные инструменты, такие как скобозабивные пистолеты или обычный молоток. Благодаря этим инструментам процесс крепления кабеля становится быстрым и эффективным.
Металлические скобы применяются при монтаже кабеля на стенах, потолках, столбах, трубах и тросах. Они легко встраиваются в поверхность и обеспечивают надежную фиксацию кабеля, предотвращая его провисание и перемещение.
Как закрепить кабель канал — основные способы!
Кабель каналы — это пластиковые или металлические короба для скрытой или открытой укладки проводов и кабелей. Могут использоваться как на улице, так и внутри помещений. Называют их еще кабельными лотками и коробами, иногда добавляют слово «элеткротехнический».
Состоят из корпуса и крышки. Сечение в основном имеют прямоугольное и квадратное, но есть и другие, более специфические. Корпус может быть цельнолитым, может — перфорированным. Перфорированные корпуса нужны редко, для лучшей вентиляции и более быстрого охлаждения. В этой статье ми поговорим о том, как крепить кабель канал к своей стене в доме.
Крепление кабель канала к стене с помощью саморезов.
Если Вы решили выполнить монтаж кабельного канала в деревянном доме либо квартире с гипсокартонными перегородками, то установку нужно производить специальными саморезами по дереву. Шаг крепления зависит от того, какая нагрузка будет происходить на пластиковый короб, а точнее – сколько проводов нужно протянуть внутри, и какое у них сечение.
Как правило, чтобы надежно закрепить кабельный канал на деревянной стене либо гипсокартоне, достаточно прикрутить саморезы через каждые 40-50 см. Если стены неровные, лучше уменьшить шаг крепления, это позволит скрыть все дефекты и зазоры.
Не следует выбирать для установки кабельного канала слишком длинные саморезы. Чтобы надежно закрепить короб в стене, достаточно будет вкрутить крепежи длинной около 40 мм. Для вкручивания лучше всего пользоваться шуруповертом с крестовой битой.
Крепление кабель-канала на дюбель-гвозди.
Понадобятся такие инструменты:
- Перфоратор.
- Дюбель-гвозди.
- Острый нож.
- Уровень и карандаш.
- Отвёртка.
Для начала отведите на стене (потолке) ровную линию (для стен по уровню) и подготовьте к работе дюбель-гвозди, с которых нужно отрезать пластмассовую шляпку острым ножом. Делается это для того, чтобы канал плотно прилегал к стене. Мы будем использовать сверло по бетону диаметром 6 мм и, соответственно, дюбель-гвозди №6.
Далее прикладывайте к линии кабель-канал и пробивайте его перфоратором, углубляясь в стену на длину дюбеля. Вставляйте обрезанную пластмассовую вставку и прикручивайте отвёрткой дюбель-гвоздь до упора. Следующая точка крепления располагается в 40-50 см, крайняя в 5-7 см от края короба. Вставляете провод в канал и защёлкиваете крышку.
Как крепить кабель канал на клей (жидкие гвозди).
Крепление на клей не очень надежно, его используют там, где нельзя применить другие, например, для крепления на кафельную плитку. Можно комбинировать его с другими — с креплением саморезами или дюбель — гвоздями.
Чтобы приклеить короб к стене, на него наносят клей зигзагообразной линией, затем прижимают к стене по разметке, чтобы клей отпечатался на поверхности, и убирают. Через несколько минут, когда жидкие гвозди немного схватятся (время зависит от конкретного вида клея, это можно прочитать в инструкции на упаковке), короб снова плотно прижимают к стене.
Помните, что демонтаж кабель канала, приклеенного к стене жидкими воздями, без повреждения покрытия или самого электрокороба невозможен. Укладывать кабель можно только после полного застывания клеящего состава.
Крепление кабель канала на металл.
Если возникла необходимость крепить кабель канал в металл, толщиной менее 2 мм либо алюминиевый профиль, то для крепления советуем Вам использовать саморезы по металлу, называемые также «клопами». Ничего сложного в установке электротехнического короба на металлическую поверхность нет, главное – выбрать хорошие саморезы и зарядить шуруповерт.
Классификация кабельных каналов.
В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.
Основные варианты кабельных каналов:
- Каналы на основе труб, дополнительно разделяемые на горизонтальные и вертикальные. К подобным каналам так же будут относиться субканалы. Достаточно часто встречается термин “кондуит” (conduit);
- Короба. ПУЭ, п. 2.1.10 определяет короб как закрытую полую конструкцию прямоугольного или другого сечения, предназначенную для прокладки в ней проводов и кабелей. Короба могут быть глухими или с открываемыми крышками, со сплошными и перфорированными стенками и крышками. Глухие короба должны иметь только сплошные стенки со всех сторон и не иметь крышек.
Скрытый электромонтаж
При монтаже электропроводки скрытым способом (в штробе под штукатуркой) существует больше вариантов крепления проводов и кабелей к стенам. Рассмотрим от наиболее простых и эффективных, к наименее удобным.

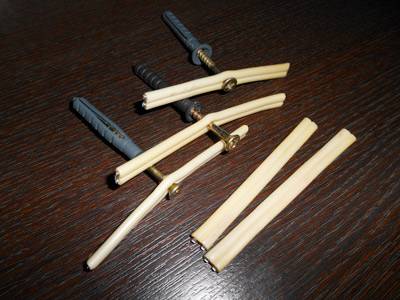

Дюбель-хомуты
Дюбель-хомуты, собственно, как и дюбель-стяжки, являются очень удобными в использовании. Данные крепежи обладают невысокой стоимостью и к тому же позволяют быстро произвести электромонтаж. Стяжки, конечно же, более практичные и универсальные, поэтому рекомендуем выбирать их для крепления проводов в штробе. Все что нужно – просверлить отверстие в бетонной, кирпичной либо деревянной поверхности, вставить в нее специальную дюбель-стяжку, после чего вбить специальный разжимной колышек.
Закрепить дюбель-хомут в стене еще проще. Вы должны всего лишь просверлить отверстие, после чего забить в него хомут с кабелем, как показано на картинке ниже. Чтобы прикрепить провод на гипсокартоне, рекомендуем использовать специальную дюбель-бабочку, в которую уже вкручивается крепеж (вторая картинка).
Кстати, если у Вас уже проведена электропроводка по стенам и нужно прикрепить к ней еще один кабель, можно использовать обычные пластиковые хомуты. Для крепления таким способом на улице рекомендуется использовать черные хомуты, которые обладают устойчивостью к ультрафиолетовому излучению!
Технология закрепления специальных скоб
Использование специальных стяжек
Быстросохнущий раствор
Для того чтобы быстро выполнить крепление проводов и кабелей в штробе, можно использовать быстросохнущий раствор: алебастр либо гипс. В этом случае действовать нужно торопясь, т.к. готовый раствор очень быстро застывает, и Вы можете не успеть закрепить весь выбранный участок в стене. Как правило, кабель нужно «примораживать» в подготовленной штробе через каждые 40 см, как показано на фото.
Преимущество данного способа крепления провода заключается в том, что не нужно особо тратиться на материал и к тому же можно обойтись без гвоздей и без сверления стен. Основной минус – быстрое застывание раствора, поэтому нужно разводить гипс либо алебастр небольшими объемами. К тому же, прикрепить к стене более двух проводников будет очень сложно.
Самодельные скобы
Крепление кабеля к стене с помощью скоб обеспечит надежный прихват проводника, а также позволит закрепить несколько групп кабелей в одной трассе. Для того чтобы прикрепить проводники скобами нужно сначала сделать данные крепежи своими руками. В этом случае Вам понадобится либо тонкая оцинкованная сталь, нарезанная полосками, либо алюминиевый провод ПТПЖ. Длина каждой скобы должна быть от 6 до 7 см. Вам нужно нарезать материал подходящими кусочками, после чего просверлить по центру каждого подходящее отверстие. Далее все просто – стена сверлится в подходящих местах, после чего вбивается дюбель и производиться «быстрый монтаж». Также можно забивать скобы гвоздями, если крепление осуществляется на деревянных стенах.
Недостатками данного способа является длительное время подготовки самодельных скоб, вероятность повреждения изоляции проводника (если используются полоски оцинкованной стали), а также возможное появление рыжих пятен на обоях, если сталь начнет окисляться. Данный вариант мы не рекомендуем использовать, если нужно закрепить провод в стене под штукатурку, т.к. существуют более современные и удобные способы монтажа. Скобы разумно использовать для того, чтобы прикрепить греющий кабель системы теплый пол.
Монтажная площадка
Ну и последний, один из современных вариантов, который позволит закрепить провод на кафеле либо мебели (к примеру, столе) – использование монтажных площадок с одной самоклеющейся стороной (липучек). Тут все совсем просто, поэтому объяснять сущность крепления даже нет смысла. Увидеть монтажные площадки Вы можете на фото:
Вот и все способы крепления проводов и кабелей к стене. Как Вы видите, существует широкий ассортимент крепежных элементов, которые позволят подобрать наиболее подходящий вариант для различных условий применения.
Также читают:
Ошибки при монтаже электропроводки Способы соединения электрических проводов Как определить фазу и ноль без приборов
Простая технология наращивания проводов и кабелей
Данная работа имеет свои правила, и их следует строго соблюдать как самоучкам, так и профессионалам. Для восстановления целостности электропроводки нужно знать последовательность действий:
- Провода должны быть одинаковые по своим техническим характеристикам.
- Одеть на один из них специальную изоляционную трубку.
- Соединить участки одним из вышеописанных способов.
- Закрыть место соединения изоляционной трубкой и нагреть её.
Другой способ изоляции – каждое место соединения замотать специальной изоляционной лентой.
Короткий провод можно нарастить с помощью колодки:
- зачистить оголённую часть ножом;
- вставить в технологическое отверстие;
- то же самое проделать с присоединяемым кабелем, вставив
- его зачищенный конец в то же отверстие, но с другой стороны.
Похожее: Перенос розетки электроплиты: инструкция
Крепление с помощью клипс
Эти элементы крепежа являются довольно востребованными при открытой прокладке кабеля. Клипсы после установки смотрятся довольно аккуратно. Они могут быть различного размера, формы и быть металлическими или пластиковыми,
Простой вариант имеет вид дужки, с обеих сторон которой имеются отверстия под дюбеля или саморезы. Хорошая и простая конструкция, но есть небольшой минус — для установки необходимо сверлить два отверстия. Это несколько увеличивает время монтажа.
Металлические клипсы
Изготавливают из металлической полосы. Для установки вначале «оборачивают» ею кабель, совмещают отверстия и закрепляют на поверхности. Использовать можно и на стене и на потолке. Для последнего неудобны только тем, что надо сверлить много отверстий.
Пластиковые клипсы
Применяют в основном для монтажа кабелей в гофрах для скрытой и наружной прокладки. Для различных диаметров труб имеются соответствующие размеры клипс. На бетонные стены их монтируют при помощи дюбелей, а на деревянные поверхности – с помощью обычных саморезов.
Установку можно выполнять как для одного кабеля, так и совмещать несколько штук, для крепления пучка проводки. Конструкция клипс позволяет собирать их в единый блок. У каждой с боковой стороны имеются замки (специальные пазы), с их помощью производят надежное соединение клипс друг с другом. Разводка с помощью этих элементов получается аккуратной и ровной.
Самоклеящаяся клипса
Применяют для крепления кабеля или провода различной формы, могут быть выполнены в пластиковой или металлической форме. Поверхность, куда она будет крепиться, должна быть очищена от всякой пыли и грязи. У клипсы на тыльной стороне имеется односторонняя липкая лента. Такой крепеж применяется для крепления кабеля на пластиковые панели или мебель. Отпадает необходимость в сверлении отверстий в дорогостоящих или хрупких материалах.
Клипсы с гвоздем
Изготавливаются в виде пластиковой скобы, сбоку которой имеется отверстие для гвоздя. По форме могут быть самыми разными. Используют для открытого монтажа на деревянных и аналогичных по плотности стенах. На фото выше.
Такое крепление очень быстрое и удобное. Им часто пользуются, когда надо пробросить по плинтусу телефонные, телевизионные и другие кабели малого сечения.
Крепление кабеля к трубе
Крепление кабеля к трубе является одним из наиболее распространенных и эффективных способов обеспечения надежности и безопасности кабельных систем. При правильной установке такого крепления кабель надежно фиксируется на трубе и не подвержен вибрациям и другим внешним воздействиям.
Для крепления кабеля к трубе используются специальные кабельные хомуты или кабельные скобы. Они обеспечивают надежное сцепление между кабелем и трубой и предотвращают его провисание или смещение. Кабельные скобы часто изготавливаются из прочных материалов, таких как сталь или нейлон, что обеспечивает долговечность и устойчивость к различным внешним воздействиям.
Важно учесть, что крепление кабеля к трубе должно быть произведено согласно требованиям нормативных документов и рекомендациям производителей кабельных систем. Неправильное крепление может привести к повреждению кабеля или его изоляции, а также создать опасность для безопасности людей и окружающей среды
При выборе крепежных элементов необходимо учитывать диаметр кабеля и трубы, а также условия эксплуатации. Возможны различные варианты крепления кабеля к трубе, такие как крепление с помощью кабельных скоб или хомутов, установка специальных держателей на трубу или использование креплений с резиновыми вставками для амортизации.
В целом, крепление кабеля к трубе – это важный этап при монтаже кабельных систем, который обеспечивает их надежность и безопасность. Правильно установленное крепление гарантирует долговечность и эффективность работы системы, а также предотвращает возможные повреждения кабелей и аварии.
Трубные хомуты для кабеля
Трубные хомуты представляют собой разновидность крепежных элементов, применяемых для фиксации кабеля к стене, потолку, столбу, трубе или тросу. Они имеют конструкцию, позволяющую надежно и безопасно удерживать кабель, предотвращая его провисание или повреждение.
Трубные хомуты обычно изготавливаются из металла или пластика, что позволяет им обладать достаточной прочностью и устойчивостью к воздействию различных факторов окружающей среды. Они часто используются в строительстве, электромонтажных работах, а также в других отраслях, где требуется надежное крепление кабельной продукции.
Трубные хомуты обычно имеют форму полукольца, которое крепится к опорной поверхности с помощью шурупов, заклепок или других крепёжных элементов. Внутренняя сторона хомута обычно облицована материалом, который минимизирует трение и повреждение кабеля, повышая его долговечность и сохранность.
Трубные хомуты для кабеля позволяют удерживать кабель в нужном положении и обеспечивать его защиту от вибраций, перегибов или других негативных воздействий, которые могут привести к его повреждению. Они также упрощают прокладку и монтаж кабелей, обеспечивая максимальную организацию и эстетичность внешнего вида.
Пружинные зажимы для крепления кабеля
Пружинные зажимы представляют собой эффективное и надежное решение для крепления кабелей к различным поверхностям. Они широко используются во многих сферах, включая строительство, телекоммуникации, энергетику и другие отрасли.
Основным преимуществом пружинных зажимов является их универсальность. Они могут быть использованы для крепления кабелей к стенам, потолкам, столбам, трубам и тросам. Благодаря специальной конструкции и пружинному механизму, эти зажимы обеспечивают плотное и надежное крепление, которое не подвержено вибрациям, ударам и другим механическим нагрузкам.
Еще одним преимуществом пружинных зажимов является возможность быстрой и легкой установки. Они оснащены специальными крепежными элементами, которые позволяют быстро и надежно закрепить кабель. Благодаря этому процесс монтажа занимает минимальное количество времени и не требует больших усилий.
Пружинные зажимы также отличаются высокой надежностью и долговечностью. Они изготавливаются из прочных материалов, которые обеспечивают стабильность и защиту кабеля от внешних воздействий. Кроме того, зажимы имеют защитное покрытие, которое предотвращает коррозию и возможные повреждения.
Важной особенностью пружинных зажимов является их удобство использования. Они компактные и легкие, что облегчает их транспортировку и установку
Кроме того, зажимы позволяют легко регулировать натяжение кабеля, что позволяет достичь оптимальной надежности и безопасности крепления.
Способы крепления кабеля
Выбор способа фиксации кабелей зависит от ряда условий:
- мощности и сечения кабельной сети;
- типа кабеля;
- места прокладки;
- условий помещения или местности, где выполняется монтаж.
Процедуре монтажа клипсы для прокладки гофры либо другого крепления предшествует разметка.
Кабель-каналы
Кроме гофрированных и обычных труб для крепления кабелей используются особые короба из негорючего пластика. Это прямоугольная длинная коробка с крышкой, которая защелкивается благодаря особому устройству краев. Их называют кабель-каналами.
Помимо крепления и защиты кабеля такой канал выполняет эстетические функции. Линия проводов, которая проложена с его помощью, практически незаметна и естественно вписывается в дизайн помещения.
Чтобы закрепить кабель с помощью кабельного канала, вначале крепят к стене или потолку помещения сам короб. Затем, уложив внутрь проводку, закрывают короб крышкой.
Открытый электромонтаж
Нередко при прокладке проводки прятать разводку не требуется. Такое бывает, если впоследствии она закрывается штукатуркой либо облицовкой, или разводка проводов выполняется в технических помещениях. В подобных случаях проводку делают открытой. Для фиксации используют описанные ранее клипсы, хомуты и стяжки, причем скоба для крепления гофры может захватывать не один, а несколько рукавов сразу.
Монтажные работы осуществляются в следующей пошаговой последовательности:
- Разбивка и разметка кабельных трасс. Внутри помещений для этого используют маркер, карандаш или восковой мелок.
- Сверление отверстий в бетонных и каменных конструкциях.
- Установка пластиковых дюбелей.
- Установка крепежных элементов и фиксация кабелей.
В случае мягких поверхностей, в которые можно ввернуть саморез или вбить гвоздь, предварительное засверливание не требуется. То же самое касается монтажа с помощью специальных пистолетов.
Пластиковые трубы ПВХ и гофрированная трубка
Наиболее надежный и удобный способ крепежа – трубы ПВХ и гофра. Характерной особенностью крепления кабеля в трубах или гофре является возможность простой замены целого участка при необходимости. Даже если труба скрыта под слоем стяжки или штукатурки, кабель можно будет заменить. Разумеется, если монтаж выполнен правильно, а сама труба нигде не пережата.
Подходящее крепление для гофрированной трубы – пружинистые клипсы. Места их установки предварительно размечают, при необходимости выполняя сверление. Последовательность работ при этом особо не отличается от порядка прокладки открытой проводки, с тем лишь отличием, что кабель предварительно размещают в трубе или гофрорукаве.
Крепление кабеля с помощью монтажных пистолетов
Использование специальных устройств для фиксации кабеля позволяет выполнять его укладку с высокой скоростью. Такие приспособления называют монтажными пистолетами. Они работают от сжатого газа или электричества. С их помощью либо кабель прибивается специальными скобами, либо устанавливаются крепежные клипсы, куда он впоследствии крепится.
Закрепление клипс
С помощью рулетки, определите необходимую длину проводников (отрезков кабеля), измерив расстояние между коммутируемыми точками и прибавив к нему запас в несколько сантиметров с каждой из сторон (для выполнения коммутации).
Длину гофротрубы определяют, замеряя расстояние между корпусами распределительных коробов, выключателей и прочих модулей электроснабжения. В рассматриваемом примере длина гофротрубы равна расстоянию от места установки светильника (за вычетом технологического зазора в 5-10 мм) до корпуса распределительного короба (рис.1).
Отмерьте нужный размер электрического кабеля, а затем отрежьте его с помощью кусачек. Гофротрубу лучше сперва прорезать строительным ножом и только после этого — отрезать металлический зонд кусачками.
Рассчитайте – какое количество клипс Вам понадобится для закрепления полученного отрезка гофротрубы и где их следует разместить. Две клипсы размещают непосредственно у краев гофротрубы, остальные – с равными интервалами.
Обозначьте места установки клипс на контурных линиях строительным маркером (рис.1).
Просверлите отверстия для закрепления клипс. Диаметр сверла, а также глубину сверления следует выбирать, исходя из типоразмера крепежей (дюбели и шурупы для закрепления обычно поставляются в комплекте с клипсами).
Выбирая сверло, учитывайте твердость материала основы. В нашем примере монтаж гофротрубы осуществляется на потолке, поэтому для сверления используется перфоратор и твердосплавной бур.
Установите пластиковые дюбели, используя молоток и добойник, после чего зафиксируйте клипсы шурупами с помощью отвертки или шуруповерта.
Ошибки монтажа СИП, которые нельзя допускать
Воздушные линии электропередач
Вступление
Здравствуйте. В этой статье разберем 12 ошибок, которые совершаются при раскатке, монтаже и подключении СИП ВЛИ (самонесущие изолированные провода для воздушных линий электропередачи изолированными проводами).
Ошибка №1. Раскатка СИП по земле
Нельзя относиться к монтажу СИП, также как к монтажу неизолированных проводов ВЛ
Особое внимание нужно уделять сохранности изоляции СИП. Поэтому, нельзя раскатывать провода СИП по земле
Для раскатки есть специальные ролики, которые подвешиваются на анкерных опорах
Для раскатки есть специальные ролики, которые подвешиваются на анкерных опорах.
Ошибка №2. Повторное использование прокалывающих зажимов
Прокалывающие зажимы, используются для ответвлений СИП от магистрали к потребителю. Применение прокалывающих зажимов, позволяет делать отвод без снятия изоляции, но повторное их использование запрещено. Причина простая. Головка у прокалывающего зажима срывающееся, и повторная, надежная затяжка не получится. Снять их можно, использовать второй раз нельзя.
Ошибка №4. Два анкерных зажима на один кронштейн
Нельзя к одному анкерному кронштейну цеплять более одного анкерного зажима. Это относится и к опорам и к фасадам здания. Правило простое: Один анкерный зажим, на один анкерный кронштейн.
Ошибка №4. Неправильный подбор соединительных гильз
При подборе соединительных гильз, длинна гильзы для соединения нулевой жилы, должна быть длиннее гильз на фазных жилах. Делается это усиления соединения.
Ошибка №6. Не обжимаются гильзы соединительных гильз
После соединения, обязательно нужно обжать стальные кольца с двух сторон соединительной гильзы. Кольца обожмутся вокруг изоляции СИП и будут фиксировать сделанное соединение.
Ошибка №7. Неправильное соединение СИП и неизолированных проводов
В месте соединения неизолированного провода и СИП, первый провод нужно очистить от окиси и смазать специальной пастой для предотвращения повторного окисления.
Ошибка №9. Неправильно подключение уличного освещения
Нельзя вставлять две жилы уличного освещения, сечением 1,5 мм, в один зажим Р6. Такое соединение, нарушает герметичность контакта.
Ошибка № 10-11-12. Использование не профильных приспособлений для раскатки СИП
- Нельзя использовать раскаточные ролики без полимерного покрытия.
- Нельзя при раскатке СИП работать без вертлюг.
- Нельзя проверять провис стрел и силу натяжения без динамометра.
