Делаем навес (козырек) над крыльцом частного дома

Расчет односкатного навеса. Разновидности форм навесов и их эксплуатационные особенности и чертежи

Основной пространственной конструкцией навеса, в соответствии с чертежом, является стропильная ферма. Расчет ее формы, толщины и сечения металла, а так же чертеж размещения откосов вызывает наибольшие сложности.

Главными конструкционными элементами фермы для навеса являются верхний и нижний пояс, которые образуют пространственный контур. Материалами для сборки могут служить прокатные или сварные двутавры, уголки, швеллера или профтрубы квадратного и круглого сечения. Сборка фермы для навеса своими руками может производиться по следующим формам:

1. Параллельные пояса. Уклон готового навеса в соответствии с чертежом не превышает 1,5%, подходят для плоских кровель с рулонным покрытием. Соотношение высоты и длинны от 1/6 до 1/8. Каркас такого типа имеет несколько преимуществ:

• Все стержни поясов для пространственной решетки имеют одинаковую длину;
• Минимальное количество соединительных узлов;
• Простой расчет сопряжения конструкций.

Создание беседки – навеса из поликарбоната своими руками, чертеж, фото готового сооружения

1. Трапециевидные (односкатные). Угол уклона по чертежу составляет от 6-15. соотношение высоты и длины в центре изделия 1/6. Обладает повышенной жесткостью рамы
2. Полигональные – используются исключительно для удлиненных пролетов на 10 м и более, их применение для небольших навесов нерационально в связи с неоправданным усложнением чертежа и самого изделия. Исключения могут составлять навесы с изогнутыми (дуговыми) фермами заводского изготовления.

Устройство консольного, полигонального навеса из металлопрофиля своими руками, чертеж

1. Треугольные. Применяются при увеличенных снеговых нагрузках, уклон двускатного навеса составляет 22-30. Основным конструктивным недостатком является сложность чертежа и выполнения острого узла в основании изделия, а так же слишком длинные стержни в центре. Соотношение высоты с шириной в небольших фермах для навеса из поликарбоната, по чертежу не превышает 1/4, 1/5.

Монтаж треугольного навеса из профнастила своими руками, чертеж конструкции с указанием основных размеров

1. Арочные балки. Наиболее эргономичный вид фермы. Ее особенностью является возможность минимизировать изгибающие моменты в поперечных сечениях конструкции. При этом материал арки подвергается воздействиям на сжатие. То есть чертеж и расчеты фермы для навеса, расчет конструкции навеса допускается производить по упрощенной схеме, при которой нагрузка от кровельного покрытия, крепежной обрешетки и снега будет приниматься, как равномерно распределенная по всей площади.

Виды навесов и козырьков в зависимости от материала изготовления каркаса и облицовки

Теперь поговорим о том, какие материалы используют для изготовления разного вида навесов. Для изготовления крыши используют следующие материалы:

• железо и металлочерепицу;
• тентовые ткани;
• стекло;
• поликарбонат;
• камыш и бамбук.

Железные навесы обычно возводят для автомобильных стоянок, сельскохозяйственных нужд и в качестве дворовых построек на даче. Профлист и металлочерепица представляют собой тончайшие листы сплава нескольких металлов. Такой сплав не подвержен коррозии, а для дополнительной защиты покрывается специальной краской. Профлист легко укладывать, но при этом навесы сложной формы из него не сделать.

Навесы с железной крышей делают большими, они требуют крепкой и надежной опоры. Поэтому для возведения каркаса используют металлические забетонированные столбы, металлические трубки и уголок.

Стеклянные навесы чаще всего украшают городские здания. Их сооружают над входом, создавая привлекательный экстерьер. Но бывают стеклянные навесы над террасами возле больших частных домов.

Прозрачный стеклянный навес пропускает солнечный свет, но при этом спасает от дождя и ветра. Кроме того, эти навесы надежны, выдерживают большие нагрузки.По форме могут быть и прямыми, и арочными, и волнообразными. Да и по цвету можно сделать такой, какой вам нравится, даже с витражными вставками.

Существуют и разновидности навесов из камыша и бамбука. Это многослойная конструкция, которая не пропускают воду, не нагревается и создаёт приятную прохладную тень.

Каркас навеса из камыша может состоять из стеблей бамбука, а опоры стараются сделать из деревянного бруса. Хотя в ряде случаев их можно сделать из очень толстых стеблей бамбука, стянутых между собой.

Однако, самыми популярными, за счёт своей прочности, долговечности и разнообразия цветовых решений остаются навесы из сотового поликарбоната. Этот искусственный материал доступен, имеет разнообразную цветовую гамму и легко гнётся в любую форму. Прозрачный поликарбонат напоминает стекло. Навесы с кровлей из поликарбоната можно строить на даче и возле дома.

Как соединить козырек над крыльцом и стену дома

Один из самых сложных моментов — состыковать покрытие козырька над крыльцом так, чтобы по стене не стекала вода. Обычно используют стандартные методы стыковки кровли — при помощи отбойной планки. Этот метод подходит для любого кровельного материала, а также для листового металла и древесины. Надо будет только правильно подобрать цвет. Тут есть два подхода: в тон со стеной или в тон с кровельным покрытием козырька. Варианты равноценные, так что решать/выбирать вам.

Как сделать примыкание козырька к стене

Под отбойную планку в стене делают штробу (глубиной 5-7 мм). В углубление вставляют край планки, крепят его, шов заделывают влагостойким герметиком для наружного применения. Другой край планки лежит на кровельном материале. Когда вода сбегает по стене, она перетекает на планку, с нее, минуя место стыка, на кровельный материал и дальше в систему ливнестока или прямо на землю — у кого как сделано.

Если используете металлочерепицу, у продавцов есть специальный пристенный профиль

Его же можно использовать и с другими материалами — важно подобрать цвет. В штатный узел входят резиновые уплотнители, которые подкладывают в паре сантиметров от наружного края. В этом случае при сильном ветре, вода и мусор не попадают под планку

В этом случае при сильном ветре, вода и мусор не попадают под планку.

Штатное решение для металлочерепицы. Подойдет и для шифера, профнастила

Если козырек над входной дверью и крыльцом делают из поликарбоната, стекла или листового пластика, описанный выше способ неприемлем — выглядит слишком грубо. В этом случае есть два варианта:

• Между поликарбонатом и стеной проложить уплотнительную ленту из резины или полиуретана. Материал через эту прокладку прижимают к стене, потом фиксируют при помощи саморезов к каркасу. Уплотнители надо искать в точках продажи поликарбоната. Как заделать стык поликарбонатного навеса и стены
• Расположить лист как можно плотнее к стене, а стык пройти прозрачным герметиком (не белым, потому что он быстро станет непонятного цвета).

Других хороших вариантов нет. Можно только скомбинировать оба предложенных для надежности.

Делаем козырек своими руками!

Козырек можно установить даже самостоятельно – тебе не понадобятся сложные профессиональные навыки

Но не забывай о безопасности: важно, чтобы конструкция была максимально крепкой и прочной. Козырек должен легко выдерживать нагрузки от ветра, дождя и снега

Деревянный козырек над крыльцом своими руками

Для самого простого односкатного козырька тебе понадобится влагостойкая фанера подходящего размера, доска или вагонка и лист оцинкованного железа. Элементарная конструкция – это три поперечных балки на вертикальных стойках, которые можно сделать декоративными.

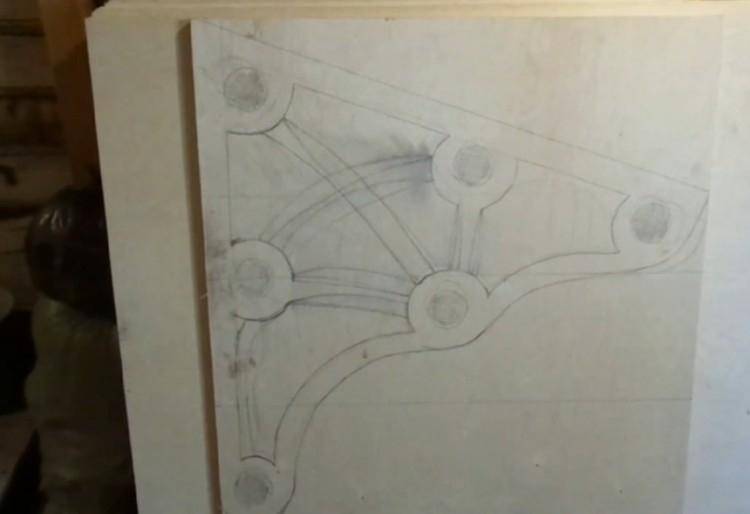

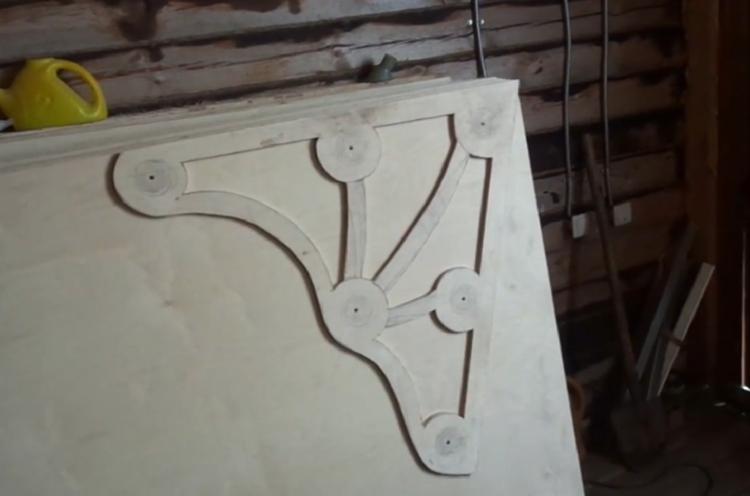

Сначала нарисуй схему и трафарет угловых фрагментов, после чего перенеси узор на фанеру. Лучше всего повторять детали прямым копированием, чтобы избежать минимальных неточностей в размерах. Вырежи детали и тщательно отшлифуй всю поверхность и края листом наждачки.Вырежи переднюю планку и для красоты оставь и на ней резные элементы с повторяющимися мотивами. Для жестокости конструкции проложи перпендикулярно отрезки фанеры и установи центральный ригель. Если у тебя очень широкий карниз, можешь сделать больше опорных элементов, но заранее продумай, как установить их над входом.

Обработай дерево защитными составами и водостойким лаком, покрась при желании. Стальной лист станет защитным кровельным покрытием, но можешь заменить его на профнастил. Не забудь отогнуть заднюю часть для защиты примыкания и небольшие желоба на 1-2 см для сбора осадков и талой воды.

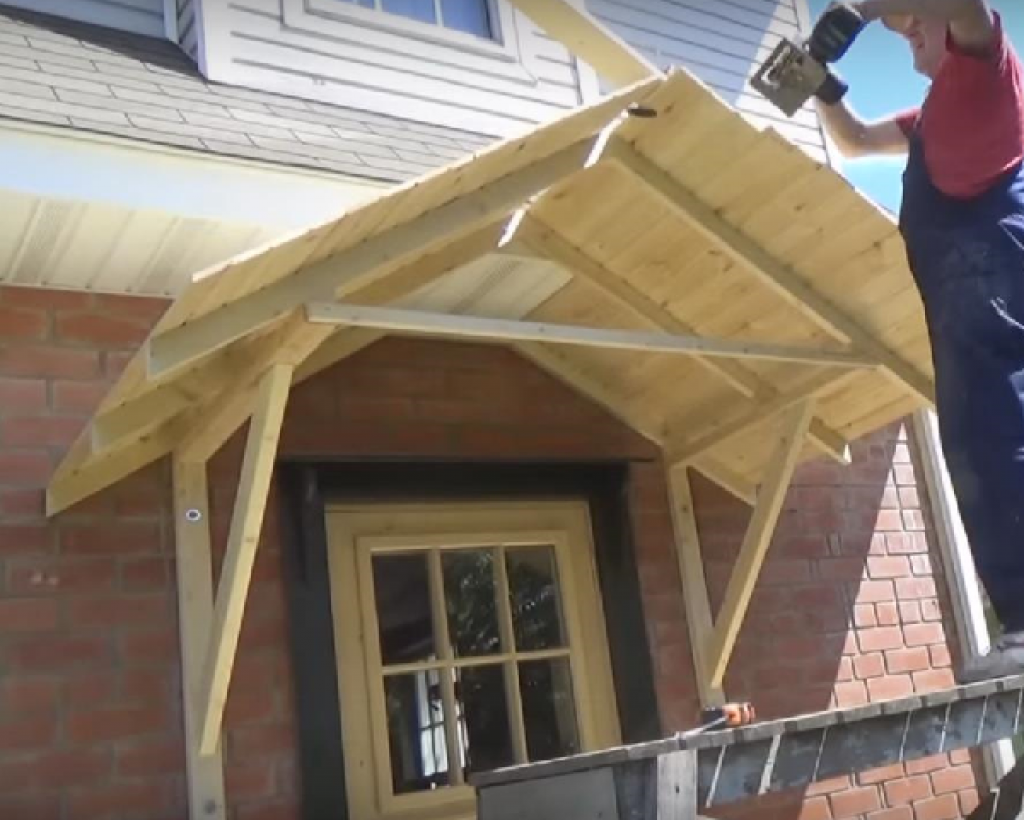

Двухскатный козырек своими руками

Двухскатный козырек изготавливается из деревянного бруса и обшивается вагонкой. Тебе понадобятся угловые опорные стойки, на которых и держится конструкция козырька, основание или рама для стропил, каркас и кровельное покрытие. Для него используй металлочерепицу, битумную черепицу или другой материал на твой вкус.

Закрепи на стене над крыльцом вертикальные отрезки бруса – это будет основа для Г-образных стоек. Затем установи горизонтальные балки и прикрепи саморезами подкосы. Постоянно отслеживай уровень, вертикали и горизонтали, чтобы конструкция была ровной.

Для широкого козырька достаточно трех пар стропил для каркаса, но если ты используешь тяжелое покрытие – сделай больше. Под каждый угол вырежи треугольный брусок для устойчивости, чтобы не оставлять зазоров. Ее можно приклеить обычным клеем и уже потом закрепить саморезом все вместе.

Обшей готовые скаты вагонкой или шпунтованной доской – но обязательно легкими. Простели гидроизоляционный слой или проложи плиту ОСБ, а затем переходи к укладке основного кровельного покрытия.

Козырек из поликарбоната своими руками

Выбери поликарбонат: монолитный прочнее, но тяжелее, а сотовый легче, но не такой стойкий. Для навесов, козырьков и подобных конструкций достаточно сотового листа толщиной 8-10 мм. Учти, что расположить лист нужно будет так, чтобы внутренний конденсат мог спокойно стекать вдоль внутренних ребер наружу.

Поликарбонат укладывается вверх защитной пленкой, которая повышает его устойчивость к ультрафиолету. Отверстия под крепежи должны быть чуть больше их диаметра – это тепловые зазоры. Используй под саморезами резиновые шайбы и прокладки, чтобы в соединения не попадала грязь.

При стыковке листов воспользуйся соединительными планками, которые скрывают деформационный шов. Торцы закрой накладками для отвода конденсата или проклей клеевой лентой. Если тебе нужно согнуть поликарбонат в арку – делай это сразу на каркасе перпендикулярно внутренним каналам и с радиусом от 80 см.

Опорный козырек своими руками

Сооружение опорного козырька по началу ничем не отличается от других одно-, двухскатных или арочных – повторяй все шаги до этапа монтажа. Основное отличие в процессе установки: понадобятся вертикальные стойки. С деревянным каркасом используй брус большего сечения, а с металлическим – привари к нему опорные трубы, а потом зашкурь, прогрунтуй и прокрась швы.

Деревянный навес над крыльцом

Для деревянного дома идеальным дополнением станет пристройка из древесины

Разработать и реализовать проект можно своими силами, важно лишь правильно выполнить расчеты и соблюдать технологию работ

Для строительства простого навеса высотой 2200 мм и длиной 2100 мм потребуется по два столба длиной 2700 мм и 2500 мм (брус 200х200 мм или бревно диаметром 20 см), брус 100х100 мм, 50х50 мм для стропильной системы. Пиломатериал предварительно обрабатывается огнебиозащитным составом.

Деревянный навес

Вокруг крыльца выполняется разметка согласно чертежу, снимается слой почвы.
По углам выкапываются приямки глубиной 0,7 метра для установки опор. Толщина хорошо утрамбованной песчаной подушки на дне – 200 мм, плюс еще 200 мм – слой утрамбованного щебня.
На дно наливается тонкий слой бетона, в приямок устанавливается столб, нижняя часть которого обработана битумной мастикой. Столб выравнивается по уровню, в приямок заливается бетон. После установки всех столбов следует сделать перерыв на 7 суток, чтобы бетон схватился и набрал прочность.
Верхние части столбов подпиливаются, чтобы высота опор соответствовала проекту, и обеспечивался необходимый угол наклона ската

Из бруса монтируется верхняя обвязка по периметру для жесткости системы, при этом важно проверять геометрию конструкции.
Столбы рядом с домом крепятся к стене уголками или анкерами, чтобы пристройка была прочной. На верхние срезы столбов монтируются лаги, затем – стропила, шаг их установки – 200-300 мм.
Монтируется кровельный настил

Если в качестве покрытия выбран поликарбонат, то его крепят непосредственно на обрешетку. Традиционные кровельные материалы требуют монтажа гидроизоляционного слоя. Для листовых материалов применяется рубероид, для битумной черепицы – специальная мастика.
Важно герметично заделать стык между козырьком и стеной, чтобы не допустить проникновения влаги. Для этого требуется листовой оцинкованный металл, из которого изготавливается согнутая полоса, она крепится на битумную мастику к гидроизоляционному слою на обрешетке и стене, и дополнительно прикручивается саморезами. Работы выполняются до крепления кровельного настила.

Деревянное крылечко с навесом, выполненным из того же материала, выглядит гармонично. Добавить оригинальности помогут резные украшения, фигурные зарубки на столбах, перила с балясинами по бокам.

Эксплуатационные характеристики козырьков из дерева

Дерево считается традиционным строительным материалом, его применяют для изготовления различных архитектурных элементов, конструкций, мебели и прочих изделий. Главный недостаток дерева – негативная реакция на высокую влажность, в таких условиях оно быстро поражается гнилью и грибками. В настоящее время существуют довольно эффективные пропитки, составы защищают пиломатериалы не только от негативного влияния атмосферных осадков, но и от возгораний. Но, к сожалению, все пропитки имеют ограниченный срок действия, со временем такая защита становится ненадежной и требует повторной обработки древесины.

Выбор пропитки для дерева

Преимущества

Деревянные каркасы имеют ряд преимуществ, благодаря чему применяются очень широко в частном строительстве.

1. Технологичность. Дерево обрабатывается ручными или переносными электрическими инструментами, отдельные элементы просто собираются в единую конструкцию. При условии соблюдения строительных правил, каркас сохраняет первоначальные размеры и конфигурацию длительный период времени.

2. Красивый внешний вид. Текстура древесины после специальной финишной обработки считается украшением любой конструкции. Никакие самые технологичные попытки имитации структуры дерева не могут сравниться с нею по разнообразию и внешней привлекательности.

3. Экологическая безопасность. Весьма условное достоинство. Если деревянный каркас козырька не окрашивать и не пропитывать антисептиками, то он действительно не выделяет в воздух вредных химических соединений. Но как долго прослужат незащищенные конструкции – большой вопрос. Есть еще один нюанс. Пропитанное антисептическими составами и окрашенное дерево нельзя считать экологически чистым.

4. Небольшой вес при относительно высоких показателях физической прочности. Чем меньше вес – тем ниже нагрузка на фасадные станы, тем проще их фиксировать к несущим конструкциям.

Недостатки

Как и любой строительный материал, дерево имеет свои недостатки. Их не так много, но они весьма существенны.

1. Высокая стоимость. Качественная древесина твердых пород, наиболее устойчивых к неблагоприятным условиям, сейчас стоит очень дорого, да и в небольших населенных пунктах такой пиломатериал не всегда есть в продаже. Что касается дешевой сосны, то ее качество обычно оставляет желать лучшего, и срок службы изделий из нее в разы меньше.

2. Необходимость выполнения периодических ремонтных работ. Как бы тщательно ни защищалась поверхность каркаса козырька, со временем поверхность потеряет первоначальный внешний вид, дерево начнет портиться. Необходимо делать комплекс специальных строительных мероприятий по восстановлению козырька, а для этого требуется время и финансовые затраты.

3. Качество изделий во многом зависит от умения мастера. Работа с деревом требует не только знаний, но и большого практического опыта. Почему? Металлический прокат одной марки всегда имеет одни и те же физические параметры. И зимой, и летом, к примеру, у стали марки Ст 3 не меняется прочность, ее обрабатывают на одинаковых режимах. С деревом все намного сложнее. Свойства пиломатериала зависят от огромного количества природных и человеческих факторов. Выбрать оптимальный режим обработки может только опытный плотник, от его профессионализма зависит качество обработки поверхности.

Не нужно думать, что изготовить деревянный каркас для козырька над крыльцом легко, хотя работа с деревом под силу и начинающему мастеру. Но если у вас нет никакого опыта, то лучше начинать не со столь заметных архитектурных конструкций фасада дома.

Односкатный козырек над крыльцом. Виды

Козырьки могут быть односкатными, двускатными, арочными, плоскими, сферическими, в виде маркизы, вогнутыми.

Односкатный козырёк — самый простой и дешевый вариант по сравнению с другими видами. Его несложно сделать и установить самостоятельно. Односкатные навесы бывают обычными и с подзором. Односкатные и двускатные конструкции лучше отводят воду, на них не задерживается снег.

Преимущество двускатного козырька в том, что он лучше защищает от косого дождя. Кроме того, двускатный каркас более жесткий, поэтому двускатная конструкция выдерживает большую ветровую нагрузку. Сделать двускатную конструкцию сложнее.

Плоские простые козырьки подойдут для рустикального или прованского стиля, проще всего их сделать из сбитых вместе досок. Для зданий современного дизайна используют и стекло.

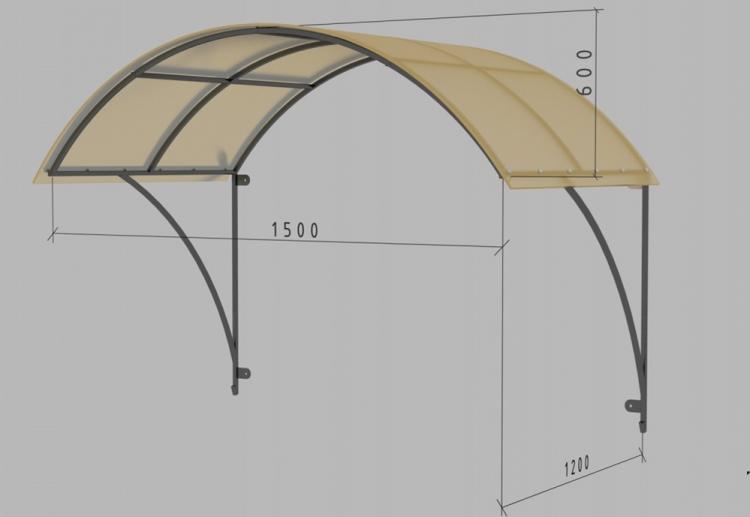

Арочные формы также позволяют осадкам стекать естественным образом. Их несложно монтировать, они подходят к разным архитектурным стилям, создают красивое обрамление входа.

Оригинально выглядят сферические навесы, но изготовить их сложно: нужно сделать много закругленных деталей.

Козырек в виде маркизы представляет собой выгнутую конструкцию, такую, как на фото.

В этой статье мы остановимся на односкатном варианте — они проще других видов в изготовлении.

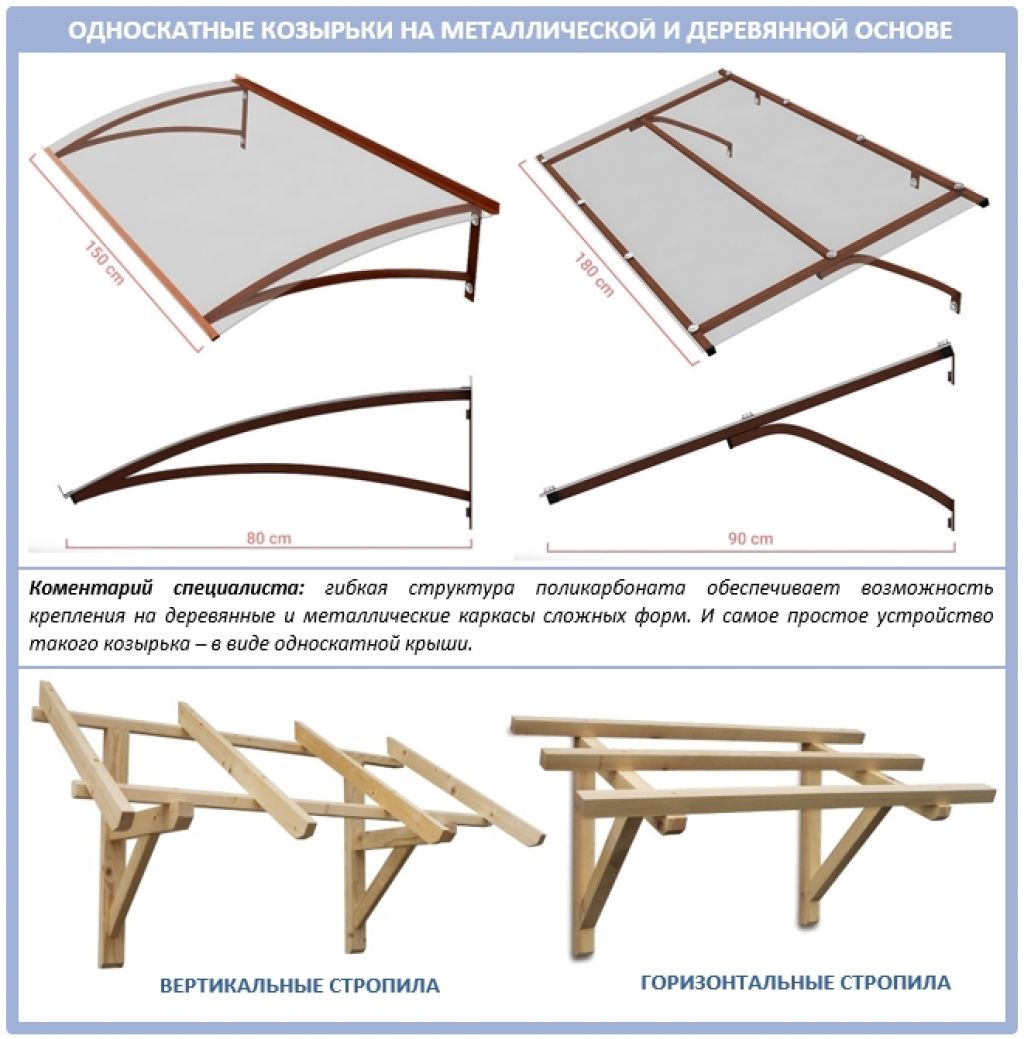

Односкатный козырек может быть

• на опорах;
• навесным

Каркас навеса делают из дерева или металлического профиля, металлических уголков, швеллеров, также встречаются красивые кованые козырьки

Важно, чтобы материал сочетался со стилем всего строения

Козырек над крыльцом своими руками

Чтобы самостоятельно сделать надежный навес, при этом привлекательный на вид, и затем установить его над входной дверью в частном доме, мероприятие необходимо разделить на несколько этапов. Предварительно создается проект конструкции, далее осуществляется подборка и расчет строительных материалов. Только после этого можно начинать монтаж самого навеса.

Проектирование, расчеты

Любой навес предварительно необходимо спроектировать на бумаге и сделать соответствующие расчеты. На чертеже обязательно указываются размеры всех элементов конструкции. По ним осуществляется расчет количества строительных материалов, крепежных элементов.

При проектировании навеса обязательно учитывается ширина входной двери в дом, к которой дополнительно прибавляется 30-50 см. Полученное значение является минимальной шириной навеса. То есть, если ширина двери составляет 90 см, тогда навес должен быть не меньше, чем 1 м 10 см.

Для изготовления каркаса под навес можно использовать деревянные бруски, стальные профиля или уголки. Некоторые заказывают кованые каркасы, затем перекрывают их кровельным покрытием на собственный вкус. Кованые изделия стоят дороже.

Монтаж конструкции

При возведении каркаса для козырька входной двери необходимо обязательно учитывать, какой кровельный материал будет использоваться. Чем он тяжелее, тем мощнее должна быть сделана опорная конструкция.

Если в качестве кровельного покрытия планируется металлочерепица или шифер, тогда для изготовления каркаса рекомендуется использовать железный уголок или бруски размером 5х10 см. Под легкое покрытие из сотового поликарбоната подойдут стальные арматурные пруты диаметром 5 мм и более.

Для закрепления каркаса к фасаду здания используют анкерные болты, а участок соединения его со стеной закрывают защитной планкой. Под тяжелые навесы дополнительно устанавливают опоры. Опорные стойки вставляют в предварительно выкопанные ямы, засыпают щебенкой, армируют и бетонируют.

После фиксации каркаса к стойкам и дому остается перекрыть крышу. Вариант крепления зависит от выбранного кровельного материала. Металлическую черепицу или профлисты прикручивают к основе саморезами по металлу.

Сотовый поликарбонат также крепится саморезами, но через термошайбы, при этом торцы необходимо заклеивать специальной лентой. Под укладку шифера обустраивается деревянная обрешетка, к которой его прибивают специальными шиферными гвоздями.

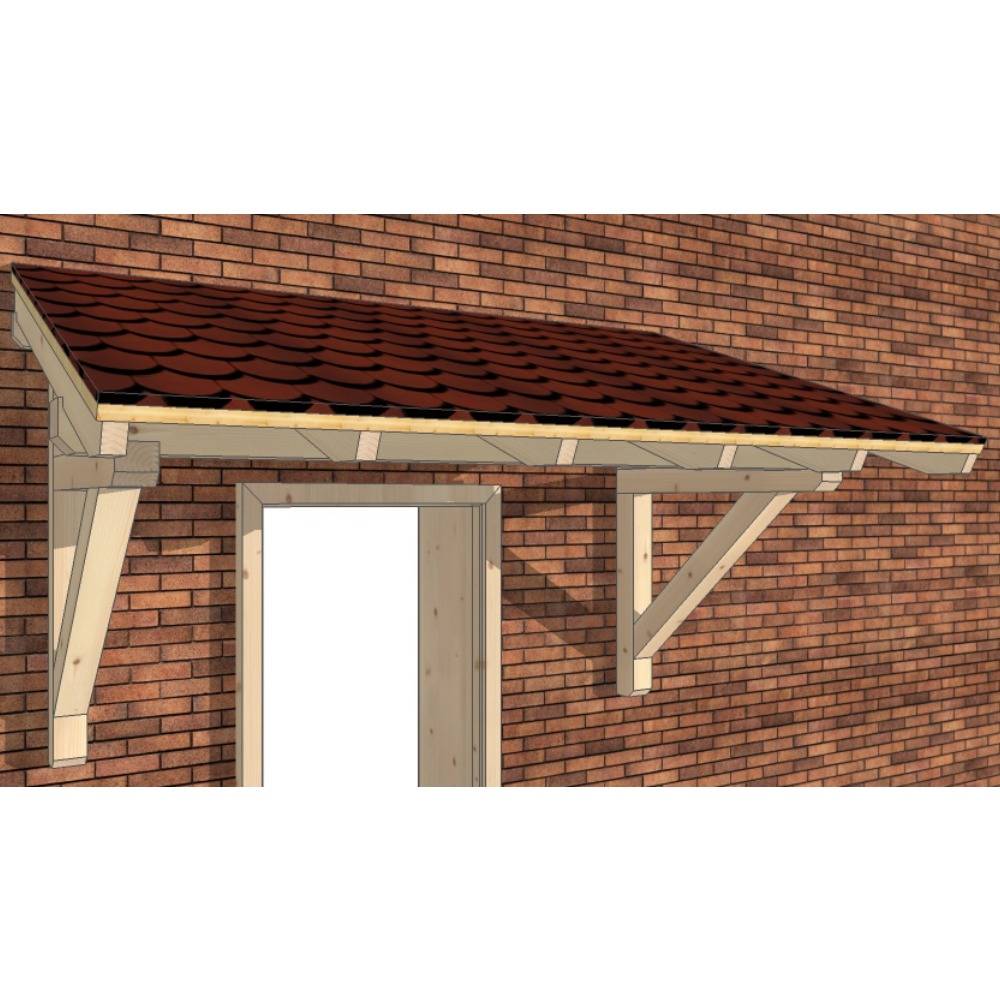

Односкатный козырек

Односкатный козырек над крыльцом не только защищает входную дверь и крыльцо от дождя и снега, но и придает общему виду дома завершенность и уют

Важно учесть, что козырек должен гармонично сочетаться с общим стилем дома, быть прочным и надежным

Необходимые инструменты и материалы:

1. Лесоматериалы: брус и доски, подходящие по размеру и качеству.
2. Кровельный материал (металлочерепица, ондулин или другой на ваш выбор).
3. Винты и гвозди для соединения деревянных элементов.
4. Анкерные болты для крепления козырька к стене дома.
5. Инструменты: рулетка, уровень, перфоратор (для крепления к стене), пила (или электропила), отвертка или шуруповерт, кисть и антисептик для обработки дерева.

Определите размеры козырька, учитывая размеры крыльца и входной двери. Основные элементы козырька: фронтон (основная опорная балка, прикрепленная к стене), боковые стойки (если необходимы) и крыша. По замерам распилите необходимые детали: брус для фронтона и боковых стоек (если они предусмотрены), доски для обшивки крыши. Обработайте все детали антисептиком для увеличения срока службы.

Установите фронтон горизонтально на стене, используя уровень для контроля горизонтальности. Присоедините его к стене с помощью анкерных болтов через предварительно просверленные отверстия. Если предусмотрены боковые стойки, установите их. Соберите обшивку крыши из досок, прикрепив их к фронтону и стойкам. Прикрепите кровельный материал к обшивке крыши в соответствии с инструкцией производителя. Убедитесь, что конструкция надежно закреплена и готова к использованию.

Козырёк над крыльцом входной двери. Навесы и козырьки над крыльцом частного дома своими руками (с фото)

Навес или козырек над крыльцом дома — обязательный элемент его обустройства. И пусть эта конструкция небольшая и несложная, но она призвана защитить домочадцев и гостей от негативных явлений природы, будь то снег, дождь, сосульки, яркий солнечный свет, пыль или град. Кроме защиты, навес или козырек является также украшением для фасада здания, окна, балкона или входной группы.

Как видно на фото, навесы и козырьки, изготовленные своими руками, независимо от внешнего вида, должны быть функциональными, прочными и долговечными:

Популярным материалом для производства козырьков является металл: он полностью соответствует указанным требованиям и легко поддается обработке. Чаще всего при изготовлении металлических каркасов используют профильную, квадратную или круглую трубу сечением 20 х 20 мм, 20 х 40 мм и толщиной 1,5—2 мм или стальной уголок с полками не менее 25 мм. Основным недостатком стальных каркасов является их сильная подверженность коррозии, поэтому все узлы и детали конструкции после сварки необходимо тщательно зашкурить, обязательно прогрунтовать и покрыть специальными красками, предназначенными для обработки металлических поверхностей.

Весьма популярным материалом для навесов и козырьки к частному дому является и дерево, но за ним требуется регулярный уход, к тому же при выборе материала для козырька необходимо учитывать не только его конструктивные свойства, но и стилистическое решение, то есть соответствие стиля разрабатываемого навеса общему стилю фасада здания. Деревянное изделие подойдет не ко всем фасадам. Впрочем, то же относится и к металлу.

Материалов для покрытия каркаса навесов можно найти довольно много — это сотовый поликарбонат, ПВХ, триплекс, стекло, профнастил, оргстекло, шифер . Но чаще всего кровлю козырьков у входа в дом и пристенных навесов делают из такого же кровельного материала, которым отделана крыша самого дома, то есть из остатков листового металла, неиспользованной керамической черепицы , металлочерепицы и т. п.

Посмотрите на фото – для навесов и козырьков над крыльцом дома наиболее практичным и надежным покрытием является сотовый поликарбонат, так как это гибкий, легкий, светопроницаемый универсальный материал:

Очень красивы стеклянные покрытия, но с ними весьма сложно работать без должной подготовки и оборудования.

Шиферная крыша вполне надежна, но малоэстетична. Для кованых козырьков в качестве покрытия в основном применяют листовой металл.

При выборе типа навеса или козырька, сооружаемого своими руками, каждый хозяин идет своим путем, учитывая собственные возможности, вкус, предпочтения и местные традиции. Но даже самая простая конструкция навеса оставляет широчайшие возможности для выбора материалов, способов их обработки, крепления и соединения деталей, окончательной отделки и оформления наружных элементов, что и позволяет придать своеобразие каждому дому.

Приведенные ниже варианты козырьков над дверью, изготовленных своими руками, привлекательны тем, что реализовать их можно в одиночку, не прибегая к чьей-либо помощи и достаточно быстро. К тому же их несложно модернизировать, приспособив для защиты не только входной группы, но и для других объектов усадьбы.
