4 Рекомендации по монтажу и эксплуатации
Для установки прибора выбирают изолированное помещение, оборудованное приточной вентиляцией, либо открывающимся окном. Высота потолков котельной должна быть не менее 2,5 м, площадь — от 4 кв. м. Работы по установке выполняются четко по инструкции.
Особенности монтажа:
- котел устанавливают на бетонный фундамент высотой 10 см от пола либо на негорючее основание;
- дно обмуровывают бетонным раствором, стык закрывают жаропрочным герметиком;
- соблюдают интервалы: спереди — не менее 1 м свободного пространства, сзади — 0,6 м, сбоку до стены — 0,6 м;
- места соединения аппарата с дымоходом и системой отопления тщательно герметизируют.
Теплогенератор представляет собой источник повышенной опасности. Котельная должна быть оборудована средствами пожаротушения и емкостью с песком для аварийного гашения очага.
Другие особенности эксплуатации:
- нельзя хранить топливо и другие горючие материалы рядом с отопительным прибором;
- раз в месяц необходимо проверять состояние дымоотвода с помощью зеркала, при необходимости проводить очистку от накоплений сажи;
- не допускается эксплуатация в системах с принудительной циркуляцией при выходе из строя насоса или отключении электричества;
- при отоплении древесиной очистка от пепла производится по мере необходимости;
- при использования торфа или угля зольник нужно чистить каждый раз перед новой закладкой;
- трос подъема распределителя желательно смазать маслом для предупреждения износа;
- необходимо осматривать дверцы на предмет герметичности закрывания.
4.1 Пошаговая инструкция запуска котла
Перед загрузкой топлива поднимают распределитель, потянув трос за кольцо на передней панели, и закрепляют его с помощью крючка. Приоткрывают заслонку.
Топливный ресурс расходуется максимально эффективно при полной загрузке. Закладка производится через верхнюю дверку.
Особенности укладки:
- Дрова кладут на пол котла слоями горизонтально как можно плотнее друг к другу. Щели между поленьями желательно закрыть опилками, щепой или стружкой.
- С углем используют колосник. Снизу укладывают дрова, чтобы решетка не прогорела. Сверху тонкий слой древесины — для розжига.
- Торф складывают в такой последовательности: непосредственно на колосниковую решетку крупные брикеты, затем помельче.
Для разведения огня сверху кладут мелкие дрова, древесные отходы и бумагу. Поджигают и дают очагу разгореться. Камеру прикрывают, оставляя зазор в несколько сантиметров. Когда температура повысится до 40-50°C, дверцу закрывают и снимают трос с крючка.
Важные моменты:
- нижнюю камеру нельзя открывать при работе котла, иначе поступивший снизу воздух нарушит его работу;
- запрещается догружать топливо, пока не прогорит предыдущая порция, чтобы не нарушить принцип верхнего горения;
- во избежание ожогов загрузку нужно производить при снижении температуры до 40°C.
Видеоинструкция по растопке показана в следующем видео.
Обвязка котла водяным отопительным контуром
Энергоэффективность и безопасность работы котельной — задачи, решаемые при выборе правильной схемы подключения агрегата к трубопроводу. При этом расположение технологического оборудования (насосов, клапанов, воздухоотводчиков, измерительных приборов) влияет на точность контроля параметров и корректность срабатывания устройств защиты.
Система гравитационного типа
В зависимости от исполнения контуры бывают открытыми и закрытыми. Первый вариант предполагает монтаж расширителя на чердаке, второй — расположенного на уровне котла мембранного бака с обязательным оснащением системы группой безопасности.
Система гравитационного типа функционирует благодаря циркуляции воды.
С естественной циркуляцией
Напорное оборудование не предусмотрено. Движение теплоносителя обеспечивается за счет расположения котла на нижнем уровне здания. Минимальный угол уклона, соблюдаемый при прокладке трубопроводов, — 0,5°. Скорость перемещения воды в системе — 0,1‑0,25 м/с.
С принудительной
Жидкость циркулирует в контуре под действием насоса, расположенного на линии «обратки». Его выбирают по давлению и объему перекачиваемого теплоносителя исходя из обогреваемой площади и конфигурации контура. Возможно использование открытой или закрытой схемы.
Ассортиментный ряд Стропува
Литовская компания предлагает своим покупателям несколько моделей котлов с функцией длительного горения:
- Стропува S7 и S8 Mini;
- S10;
- S15;
- S20;
- S30;
- S40.
Модели отличаются габаритами, объёмом теплоносителя внутри конструкции и топлива, что можно поместить в камеру сжигания, плюс – дымоходным диаметром и тепломощностью. Причём даже модель самой малой мощности S7 может обогреть комнату до 80 м², а высокомощный S40 – до 40 м².
Значения от 7 до 40 в наименованиях свидетельствуют о максимальной мощности твердотопливного агрегата. При необходимости оснастить теплом частный дом площадью до 200 м² можно рассмотреть котёл линейки S20 и т.п.
Котлы различаются в зависимости от потребляемого вида топлива:
- исключительно дровяные;
- комбинированные (на дровах, торфе, угле, пеллетных гранулах), допустим, котёл на твёрдом топливе Stropuva S20 U.
Ко всему, техника производится в разном исполнении: покупатель может выбрать из синего, красного, коричневого, зелёного и жёлтого цветов. Коэффициент полезного действия совершенно не зависит от покраски корпуса, как и теххарактеристики.
Котёл Stropuva S-10
Котёл Стропува S-10 собирает положительные отзывы благодаря своей простоте и надёжности. Устанавливается он на полу, в качестве топлива берёт поленья и отходы деревообработки. Основной материал конструкции – сталь. Техника предназначена только под отопление.
| Технические характеристики Stropuva S-10 | |
| Мощность | 10 кВт |
| Отапливаемая площадь | 100 м² |
| Коэффициент полезного действия | 87 % |
| Объём жидкости в котле | 34 литра |
| Вместительность камеры | До 25 кг дров |
| Длина поленьев | Максимум 35 см |
| Размеры топочной камеры | 350х210х250 мм |
| Общие габариты | Высота – 192 см, диаметр – 45 см. |
| Вес | 185 кг |
| Страна производитель | Литва |
Модель имеет привлекательный внешний вид, хорошо вписывается в любой интерьер, займёт немного места. Сама конструкция имеет форму цилиндра, окрашена в приятный цвет. Котёл не имеет лишних деталей, во время работы не загрязняет помещение.
Твёрдотопливная модель S-10 может отдавать тепло от разовой закладки дров до 30 часов.
Этот котёл может представлять конкуренцию прочим отопителям от газа или электричества. Работает он экологично и экономит средства владельца во время всего срока эксплуатации, что может достигать больше 25 лет.
Котёл Stropuva S-20U
Эта модель отличается универсальностью, функционирует она на древесине, торфе, древесных брикетах, угле любой влажности и качества. Установка происходит на полу. Техника относится к классу котлов длительного горения.
Стропува S-20U прост в использовании, на разовой загрузке полной камеры углём может отапливать жильё до пяти суток без контроля владельца.
| Технические характеристики котла длительного горения Stropuva S-20U | |
| Мощность | 20 кВт |
| Отапливаемая площадь | 200 м² |
| Коэффициент полезного действия | 85 % |
| Объём жидкости в котле | 45 литра |
| Вместительность камеры | До 130 кг угля |
| Размеры проёма для топливной загрузки | 220х260 мм |
| Общие габариты | Высота – 2100 см, диаметр – 560 см. |
| Вес | 246 кг |
| Страна производитель | Литва |
Данное устройство очень популярно на рынке. Его можно установить в маленькой комнате, при этом функционировать он будет с соблюдением полной чистоты и обеспечением хорошей экономии средств из-за дешёвого топлива.
О дровах
Как уже говорилось выше, качество топлива имеет большое значение. И для эффективности работы отопительного оборудования, и для увеличения срока его эксплуатации. Особенно это касается дров — очень нестабильного вида топлива. Эффективность работы котла зависит от равномерного поступления топлива, причём выровненного по своим теплотворным способностям
Это наиболее важно для современных технологичных отопительных приборов, обременённых автоматикой
Дрова же различаются по своим техническим качествам — влажности, удельной теплоте сгорания. Именно поэтому производители котельного оборудования настаивают на выборе качественного топлива.
Пеллеты и топливные брикеты — более эффективное топливо для дровяного котла
Наиболее простым способом достижения этого требования будет выбор искусственных «поленьев» — пеллет, топливных брикетов.
О различиях дров и их разновидностях можно более подробно прочесть в статье Плюсы и минусы различных видов твердого топлива для котлов: древесина и её производные.
В рекомендациях производителя, как правило, есть указание, какой длины поленья подходят для топки конкретной модели. Существуют варианты котлов, которые вмещают в камеру сгорания поленья метровой длины.
Полено полену рознь
Древесина разных пород деревьев имеет разную плотность, а значит — способность к выдаче тепла. Но, кроме неё, важны и другие особенности дров, влияющие на работу котла: количество негорючих (балластных) веществ и наличие смол, загрязняющих при горении дымоход и внутреннее устройство прибора.
Берёзовые дрова
Берёза имеет плотную древесину, поэтому горит жарко и выделяет много тепла — 3750 ккал, даже если дрова сырые. Она легко воспламеняется. Но при горении таких дров, особенно сырых, выделяется дёготь — вещество, полезное в медицине, косметологии или для защиты поверхностей от гниения, но крайне вредное для внутренностей котла.
Сажа на теплообменнике котла
Ольховые дрова
Горящие ольховые дрова практически не выделяют сажи. Более того, сжигание дров из ольхи способствует очищению дымохода. Ольха легко воспламеняется, хорошо горит и выделяет достаточное количество тепла — 2100 ккал.
Осиновые дрова
Сжигание осины, так же как и ольхи, очищает дымоход. Но сами по себе такие дрова при горении выделяют немного тепла — до 1650 ккал.
Сосновые дрова
Хорошо и довольно жарко горят (3800 ккал), но сосновая древесина смолистая, при сгорании образуется много сажи.
Дрова в складометре
Еловые дрова
Дрова из ели сопоставимы по своим качествам с сосновыми, но имеют немного большую удельную теплоту сгорания — 3900 ккал, к тому же они менее смолистые.
Тополевые дрова
Тополь горит жарко, но быстро сгорает.
Дрова из яблони и груши
Дрова из фруктовых деревьев — яблони или груши — имеют плотную древесину, а значит, выделяют много тепла, горят и тлеют долго. Но эти породы обычно выращивают ради плодов, поэтому такие дрова встречаются не часто. Ещё одна особенность: стволы груш и яблонь корявые, чурки плохо колются, а поленья получаются узловатые, их сложно плотно укладывать в топке.
Дубовые, буковые, ясеневые дрова
Дуб, бук, ясень имеют плотную древесину, при горении этих пород выделяется много тепла — до 3600 ккал. Из минусов дубовых или буковых дров можно назвать их редкость в продаже и сложность в раскалывании и растапливании ими котла.
Учитывая описанные качества древесины как топлива, хороший хозяин запасает разные виды дров: одни — чтобы легко разгорались, вторые — чтобы долго и жарко горели, третьи — чтобы периодически очищать дымоход от сажи.
Устройство и принцип работы
Устройство котла Стропува изнутри выглядит как два цилиндра, установленные по принципу «труба в трубе», то есть малый располагается в большем по диаметру, что в свою очередь отделён от стенок котельного корпуса особой тепловой изоляцией.
Контур отопления (тепловой обменник) находится между этими цилиндрами. В маленьком цилиндре располагается камера сгорания. Горючее загружается через особую дверку на лицевой части корпуса, очищение от золы осуществляется через нижнюю дверку. Котёл устроен таким образом, что сгорает лишь часть топлива, находящаяся на поверхности.
На этот внешний слой поленьев и угля, из-за встроенного распределителя, через трубу поступает тёплый воздух из специальной камеры для его нагрева. Вместе со сжиганием верхнего слоя дров данный распределитель опускается вместе с очагом горения топлива в нижнюю часть твердотопливного агрегата. Нужно сказать, что воздушный распределитель всегда находится внутри очага горения.
Устройство котла Стропува
| 1 | шибер |
| 2 | битепловой регулятор тяги |
| 3 | опора регулятора тяги |
| 4 | камера для нагрева воздуха |
| 5 | выход продуктов сгорания |
| 6 | патрубок для подачи воздуха в котёл |
| 7 | телескопическая труба |
| 8 | загрузочная дверца |
| 9 | воздушный распределитель |
| 10 | твёрдое топливо |
| 11 | дверца прочистная |
| 12 | цепь для поднятия воздушного распределителя |
| 13 | крюк |
| 14 | выход теплоносителя |
| 15 | вход теплоносителя |
| 16 | место для термометра |
| 17 | место для предохранительного клапана |
| 18 | основание котла |
| 19 | регулятор подачи воздуха в нижнюю часть котла |
С целью регулирования воздушной подачи в котёл и температуры жидкости в теплообменнике установлен битепловой регулятор тяги, располагающийся сверху котельного корпуса. С помощью его коэффициент полезного действия может достигать более 86%.
Продукты сгорания обволакивают камеру сжигания снаружи и выводятся через особое отверстие в дымовую трубу, способствуя по пути достижению большего теплосъёма внутри корпуса котла.
https://youtube.com/watch?v=HM1z2HwB6mU
Причины дымления котла
Некоторые признаки помогают определить, на что же смотреть в первую очередь при появлении чада и копоти в помещении. Условно причины дымления можно разделить на 4 группы:
- Засорение трубы дымоотвода одна из самых распространённых проблем. Это может быть или попавший извне посторонний объект, или результат использования некачественного топлива.
- Несоответствие дымохода мощности котла или высоте здания встречается реже и выявляется практически сразу, при первых же протопках. В ситуации, когда поначалу всё было хорошо, а потом начало коптить, эту причину рассматривать не стоит.
- Повреждение дымоотвода — наименее вероятный случай. Но если котёл чадит в начале нового отопительного сезона, то осмотр трубы должен стать одной из первых задач.
- Погодные условия оказывают влияние на естественную тягу всего в двух случаях: малая высота дымоотвода и неправильное расположение точки притока свежего воздуха.
Дымарь должен быть поднят выше конька крыши. Диаметр трубы подбирается в строгом соответствии с мощностью котла: малое сечение просто не справится с отводом дыма из серьёзной топки. Также следует избегать прямых углов в местах, где труба изменяет направление — это затрудняет циркуляцию воздуха, что не лучшим образом отражается на тяге. Визуальный осмотр позволяет выявить эти недочёты и устранить их.
Установка дымохода
Хорошая новость: котлы Стропува можно подключать своими руками, если есть опыт подобных работ в сантехнике. Если навыка нет – прямая дорога с специалистам
Внимание на инструкцию по монтажу – монтаж отличается от других твердотопливных котлов длительного горения
Стропува
Важно! При неправильной установке дымохода вы подвергаете себя и оборудование опасности. Нарушение требований приводит к следующим последствиям:
- нестабильное горение, отсутствие тяги;
- образование конденсата, реже – образование воздушных пробок;
- скопление угарного газа.
Перечисленные случаи являются редкими, но они случались в практике раньше. Сегодня автоматика заблаговременно защитит вас от таких масштабных неприятностей. Наиболее вероятным отказом, по причине неправильно установленного дымохода, будет являться затухание котла и прекращения горения. Это будет очень сильно раздражать, особенно в зимние морозные ночи с ветрами и метелью.
Котел Стропува
Поэтому, окончательную высоту дымохода надо рассчитывать с учетом высоты дома по коньку. Лучше чтобы труба выступала над ним. Если в комплект оборудования входит дымососный вентилятор – можно ограничится 4,5 метровой трубой. Но, лучше не рисковать и защитить себя со всех сторон.
Таблица 4. Монтажные параметры дымоходных труб котлов Стропува
| Наименование оборудования (все приведенные модели относятся к универсальным) | Диаметр дымовой трубы (рекомендуемый), мм | Высота от пола до нижнего края отверстия отводящих газов, мм |
| Stropuva S-U 10 кВт | 180 | 155о |
| Stropuva S-U 20 Вт | 180 | 1695 |
| Stropuva S-U 40 кВт | 200 | 1675 |
Характеристики «Стропува S40U»
Данное устройство от фирмы Stropuva (твердотопливный котел длительного горения) имеет общую мощность 40 кВт. При этом отапливаемая площадь лежит в пределах 200 – 500 кв. м. Также следует учитывать большую вместительность камеры. В целом, она имеет объем 500 куб. дм. Если применять уголь, то в котел поместится более 200 кг. Дров, в свою очередь, можно загрузить 80 кг. Загрузочная камера позволяет размещать дрова длиною не более 45 см. Воды в котле имеется 58 литров. Учитывая все вышеизложенные параметры, одна закладка дров позволяет отапливать помещение 31 час. Если использовать уголь, то максимально его хватит на 5 суток. Коэффициент полезного действия данной модели равняется 91 %.
Смотреть галерею
Дополнительно установлен надежный клапан, который выдерживает давление в 1.5 бара. Давление воды в котле поддерживается на уровне 2 бар. При этом максимальный поток составляет 1 куб. м в час. Средние значения лежат в пределах 0.8 куб. м в час. Оптимальная температура воды в котле — 85 градусов. Загрузочный проем для топлива имеет довольно большие размеры (280 на 240 мм), поэтому пользоваться им очень комфортно. Труба подающей и обратной линии имеет размер 32 мм. При этом тяга дымохода составляет 10 мм. Высота котла в собранном виде — 1675 мм, а диаметр цилиндра — 180 мм. Отверстие для установки дымовой трубы производители предусмотрели размером в 330 см. Высота котла — 2120 мм, диаметр — 680 мм. При этом общий вес данной модели составляет 333 кг.
Подключение и эксплуатация печи, изготовление своими руками
При установке котла нужно обеспечить хорошее сцепление с бетонной стяжкой, на которую он монтируется, для чего изнутри он цементируется, а с внешней стороны покрывается слоем жаропрочного силикона. Грамотное подключение котла «Стропува» для непрерывного обогрева предусматривает наличие таких элементов, как:
- клапан для управления расходом;
- клапан для контроля степени нагрева обратного тока теплоносителя;
- циркуляционный насос для движения теплоносителя;
- вспомогательный котел, работающий между циклами топок основного;
- бойлер.
Если в системе предусмотрено наличие теплого пола, то поступление теплоносителя до него обеспечивается через клапан с термоголовкой, который предохраняет этот элемент от перегрева. На клапане устанавливается температура в 35 градусов.
Котлы длительного горения предназначены для подогрева теплоносителя ограниченного объема. Если объем теплоносителя увеличивается, то в конструкции образуется конденсат, к которому прилипает сажа. Вследствие нароста сажи на стенки котла снижается его КПД, и значительно ухудшается тяга.
Для борьбы с таким явлением на обратный трубопровод устанавливается балансировочный клапан. Подобная мера хорошо себя показывает и в том случае, когда устанавливается режим подогрева в 60 градусов, который также негативно сказывается на работе оборудования «Стропува».
Для изготовления котла по типу «Стропува» своими руками потребуется металлическая бочка объемом 200 литров, лист металла толщиной 4 мм, труба 100 мм в диаметре, 6 мм проволока, швеллеры, стекловолокно и асбестовый шнур. Котел, возводимый своими руками, предусматривает использование сварочного аппарата.
Описание узла с подключением бойлера, без теплых полов
Теплоноситель, нагретый в котле, проходит через стальные трубы d 25 мм для котлов. Воздух из котла удаляется через автоматический воздухоотводчик (3). На наружном контуре котла устанавливается предохранительный клапан (0) на 1,5 атмосферы. Теплоноситель по наружному контуру направляется через вентиль к бойлеру горячей воды (3). После нагрева бойлера теплоноситель поступает обратно в наружный контур узла обвязки.
После бойлера (3) производится отбор к дополнительному радиатору, который, в случае сбоя электрического напряжения, может работать как самотечный. Дополнительный радиатор (2) необходимо подключать автономно. Он необходим для предотвращения перегрева котла при отключении циркуляционного насоса.
Система радиаторов (1) подключается в верхней части малого контура через вентиль d 25 мм. Обратная линия радиаторов подводится к циркуляционному насосу через вентиль d 25 мм. Нагретый теплоноситель из котла поступает в коллектор системы отопления и далее в систему радиаторов (1).
Охлажденный теплоноситель поступает от обратного коллектора к циркуляционному насосу (5).
Балансировочный вентиль (8) регулирует поток проходящего через него теплоносителя таким образом, чтобы теплоносителя хватило для подогрева радиаторов, и в то же время, чтобы он был достаточен для самого котла. Общий объем потока теплоносителя через балансировочный вентиль зависит от мощности циркуляционного насоса и от выбранной схемы системы отопления.
Скорость потока через балансировочный вентиль должна быть в пределах 16 л/мин. Трехходовой смесительный клапан (6) присоединяется к циркуляционному насосу (5) и к общей обратной линии. Трехходовой смесительный клапан (6) необходим для подмешивания теплоносителя обратной и подающей линий и регулировки температурного режима котла, с целью предотвращения образования конденсата.
В обратной линии после балансировочного вентиля монтируются спусковые вентиля для подпитки и опорожнения системы, а также расширительный бак (9).
Давление в расширительном баке должно быть 0,5–0,7 атмосфер.
При необходимости вместо бойлера допускается установка электрокотла.
Преимущества и недостатки
К преимуществам подобных моделей теплогенераторов можно отнести:
- Высокий КПД около 87%.
- Продолжительное действие на одной закладке и отсутствие излишнего тепла, приводящего к закипанию воды в системе.
- Периодичность чистки зольника 3-1 раз в месяц.
- Дровяной вариант оборудования является полностью энергонезависимым, его управление осуществляется за счет биметаллической пластины. Универсальные модели требуют мощности электрического тока всего 20 Вт.
- Высота трубы дымохода для таких устройств может быть от 4.5 метров.
- Оборудование является безопасным, при критических температурах происходит сжатие конструкции, а не взрыв.
Мощность котлов в зависимости от конструкции
На практике аппараты Стропува уверенно служат свыше 10 лет.
Недостатки котла Стропува:
- Оговоренная производителем продолжительность горения агрегата на разном виде топлива возможна только при определенных условиях. Сюда входит хорошее утепление дома и правильно собранная система отопления, а это на практике редко встречается.
- В топку нельзя подбрасывать дрова в процессе горения – нужно дожидаться пока все не прогорит, в результате всегда наблюдается эффект холодных батарей.
- Биметаллический регулятор не дает возможности точно настроить температуру в системе.
Агрегат считается энергонезависимым, но система, к которой он подключен, требует принудительной циркуляции насосом.
Советы по эксплуатации дровяного котла стропува
1). При загрузке топки дровами в верхней зоне закладки по краям лучше всего укладывать более крупные поленья, а в центре более мелкие (не больше 0,5 кг). Это нужно для предупреждения образования во время растопки много дыма.
2). Нужно заполнить топку полностью, это даст возможность котлу дольше проработать на одной закладке.
3). Запрещено проникновение воздуха в топку через дверку очистки золы. Во время эксплуатации котла нижняя дверка должна быть плотно закрыта.
4). Используя дрова, не забывайте раз в месяц тщательно вычищать золу. При использовании угля, золу удаляют каждый раз перед свежей закладкой топлива.
5). Нельзя во время горения поднимать распределитель воздуха, потому что после опускания, скорее всего, он примет неправильную позицию и может опуститься глубоко в область горения, что может повлиять на время эксплуатации котла дровяного длительного горения стропува.
6). Влажность дров не должна быть более 30%, в обратном случае, как правило, топливо вообще не будет загораться, или будет гореть слабо, что не позволит набрать нужную температуру теплоносителя.
составление рекламысделать узи органов малого таза
Руководство по самостоятельной сборке котла стропува
Прежде чем приступать к работе, подготовьте необходимые для этого приспособления.
Каких-либо сверхсложных в обращении инструментов и труднодоступных материалов не понадобится. Однако лучше собрать все заранее, чтобы не отвлекаться на поиски недостающих элементов в дальнейшем.
Набор для сборки котла стропува
- Металлическая бочка. Используйте большую емкость объемом от 200 л.
- Аппарат для сварки.
- Толстостенная металлическая труба.
- Стеклоткань.
- Металлические швеллеры.
- Асбест.
- Зубило.
Функцию корпуса рассматриваемого отопительного агрегата будет выполнять большая металлическая бочка. Можете использовать как новую, так и старую емкость. Главное, чтобы бочка не имела сквозных отверстий и следов сильных повреждений коррозией.
Функцию корпуса рассматриваемого отопительного агрегата будет выполнять большая металлическая бочка
По возможности лучше всего использовать бочку советского производства. Такие изделия являются гораздо более прочными и качественными по сравнению со своими современными аналогами.
При наличии доступа к станку для прокатки можете приобрести большой лист металла и использовать его для сборки корпуса котла. Рекомендуемая толщина листов — 2,5-3 мм. Оптимальные размеры — 125*250 см. На выходе у вас должно получиться 2 цилиндра диаметром 50 и 45 см.
Сборка печи
Работа по изготовлению котла стропува выполняется в несколько простых шагов.
Первый шаг. Очистите бочку от разного рода загрязнений, а затем вырежьте в ее верхней части отверстие. То есть вам нужно попросту «выбить» верх емкости, чтобы получить свободный доступ к ее внутренней части.
Корпус из листового металла
Второй шаг. Отрежьте от металлической трубы диаметром порядка 15 см небольшой кусок. Из него вы сделаете патрубок для подключения дымохода.
Третий шаг. Вырежьте в боковой стенке бочки отверстие для установки ранее подготовленного патрубка, а затем приварите отрезок дымоотводящей трубы к готовому отверстию.
Лючок для чистки золы
Четвертый шаг. Возьмите ранее отрезанный верх бочки и сделайте в нем отверстие диаметром порядка 100 мм.
Люк для загрузки топлива двойной с прокладкой из асбеста
Пятый шаг. Подготовьте трубу диаметром 10 см и приварите ее к отверстию, подготовленному на предыдущем шаге. Длина трубы должна несколько превышать высоту бочки.
Двойные стенки котла с прокладкой из асбеста
Отверстия во внутреннем цилиндре выпилены заранее
Пропилено внешнее отверстие и вварен выпускной патрубок
Шестой шаг. Возьмите 4 металлических швеллера и приварите их по радиусу крышки котла. Приваривать нужно на каждые 45 градусов окружности.
Изготовлен блин с воздухоподаюшей трубой
Изготовлен блин с воздухоподаюшей трубой
Седьмой шаг. Приварите к обратной стороне крышки предварительно подготовленную трубу. Установите крышку на бочку.
Восьмой шаг. Сделайте заслонку для поддувной трубы. Меняя положение этой заслонки, вы сможете устанавливать нужную интенсивность тяги.
Проверка котла после сборки
Проверка котла после сборки
Заполните бочку дровами примерно на треть высоты. Добавьте немного керосина и бросьте в емкость зажженную спичку. В идеале дрова разгорятся практически сразу же. При этом вы не должны отмечать ни наличия дыма, ни какой-либо тяги, ни любого рода нехарактерных запахов.
STROPUVA
При наличии чего-либо из вышеперечисленных признаков откажитесь от использования котла. Такое оборудование с большой долей вероятности вскоре выйдет из строя и навредит своим владельцам. Но если вы собирали агрегат в точном соответствии с вышеприведенной инструкцией, никаких проблем не будет.
Приведенного ранее количества дров будет достаточно примерно для суточного обогрева небольшой комнаты. Если помещение имеет среднюю площадь, удвойте объем загрузки.
Таким образом, собрать отличный котел стропува для обогрева разнообразных помещений небольшой и средней площади можно своими руками. Теперь не придется тратить большие деньги на покупку дорогостоящего оборудования. Нужно лишь во всем следовать инструкции и в вашем доме всегда будет тепло и уютно.
Удачной работы!
Основные модели
Купить котёл Stropuva вы сможете в специализированных магазинах, являющихся дилерами производителя, а также в онлайн-магазинах. Минимальная цена составляет 60 тыс. рублей за модель минимальной мощности. Продолжим обзор описанием выпускаемых моделей.
Стропува Mini S8
Перед нами самый маленький дровяной котёл мощностью 8 кВт, созданный для обогрева помещений площадью до 80 кв. м. Он работает на древесных брикетах и дровах, оснащён предохранительным клапаном и термометром. Температура нагрева теплоносителя составляет от +60 до +95 градусов. Максимальное давление в контуре – до 1,5 Бар. КПД модели составляет 85% – довольно неплохой результат для твёрдотопливного оборудования. Ориентировочная стоимость данного котла составляет 61 тыс. рублей.
Стропува Mini SP8
От предыдущей модели этот котёл отличается поддержкой работы на пеллетах. В этом режиме он нуждается в подключении к электросети с напряжением 220 Вольт – электроэнергия используется для работы вентилятора, используемого в системе розжига топлива. При работе на дровах и брикетах котёл работает в автономном режиме. Остальные параметры схожи почти на 100%.
Стропува S20
Одна из самых популярных моделей. Она позволяет обогревать жилые постройки площадью до 200 кв. м. Котёл построен по энергонезависимой схеме, в качестве топлива используются брикеты и обычные дрова. Время горения составляет до 31 часа. Если хочется забыть о закладке горючего на несколько дней, рекомендуем приобрести модификацию Stropuva S20U – она может работать на угле, обеспечивая до 120 часов непрерывного горения. Модель Stropuva S20P умеет работать на пеллетах до трёх часов.
Стропува S40
Перед нами самый мощный котёл во всей линейке. Его тепловая мощность составляет 40 кВт, продолжительность горения – до 31 часа, обогреваемая площадь – до 400 кв. м. Аппарат оснащён довольно внушительной рубашкой-теплообменником, вмещающей в себя 58 литров воды. Максимальное давление в системе составляет до 2 атмосфер при средней температуре до +75 градусов. В камеру сгорания аппарата помещается свыше 90 кг дров. Также выпускаются модификации для работы на пеллетах и каменном угле.
Прочие модели и выпускаемые модификации
Также в продаже представлены твёрдотопливные котлы от компании Стропува мощностью 15 и 30 кВт. Они рассчитаны на площадь до 150 и 300 кв. м. Все рассмотренные в обзоре модели выпускаются в трёх модификациях:
- Основная – оборудование работает только на дровах и топливных брикетах (евродрова).
- С индексом P – предусмотрена возможность работы на пеллетах, горение до 72 часов.
- С индексом U – агрегаты с возможностью работы на каменном угле, время горения до 120 часов.
Естественно, реальное время горения может быть меньшим – оно зависит от характеристик топлива (тип древесины, степень сухости).
Некоторые люди предъявляют к отопительному оборудованию дизайнерские требования

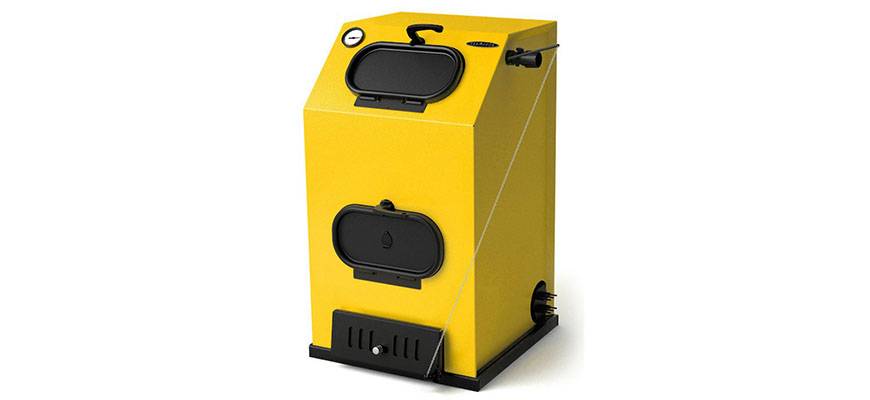

Если вам действительно так важно, как выглядит котёл, то у нас есть приятная новость – Стропува выпускает своё оборудование в нескольких цветах. Основной цвет (и самый распространённый) – жёлтый
Возможно приобретение котлов коричневого, синего, красного, зелёного и чёрного цветов
Предусмотрена и пятнистая окраска (жёлтый и грязно-зелёный цвета)
Возможно приобретение котлов коричневого, синего, красного, зелёного и чёрного цветов. Предусмотрена и пятнистая окраска (жёлтый и грязно-зелёный цвета).
Принцип работы котла Стропува
После того как пламя достаточно разгорится, оно станет гореть сверху вниз.
Как оригинал, так и аналог котла Стропува работают по одинаковому принципу. Для начала нужно загрузить топку горчим. Сразу оговоримся, что делать это можно только после того, как котел полностью сожжет предыдущий запас топлива, так как источник тления должен находиться вверху. Чтобы запустить котел в работу нужно:
- потянуть за колечко и поднять телескопический воздуховод;
- через нижнюю дверку убрать золу (1–2 раза в неделю);
- заполнить топку дровами или углем в зависимости от модели агрегата (есть дровяные и универсальные);
- сверху поджечь бумагу или ткань, пропитанную бензином;
- опустить воздуховод и закрыть дверки.
По мере выгорания топлива распределитель воздуха опускается вниз, пока не достигнет дна. Подачу воздуха контролирует биметаллическая пластина. Разработчики повысили КПД за счет того, что в устройство котла Стропува встроена камера нагрева воздуха. Последний в топку поступает при температуре около 400 градусов. При такой температуре пиролизные газы воспламеняются. Но, к сожалению, пластина теряет свои свойства и каждый месяц нужно вносить коррективы в настройках, а по истечении года и вовсе заменять ее новой.
Благодаря тому, что воздух подается дозировано, можно избежать скачков температуры, которые возникают при работе обыкновенных твердотопливных котлов. Поэтому схема обвязки котла Стропува обходится без аккумулирующего резервуара, так называемого теплоаккумулятора для системы отопления.
