Газовые настенные котлы Навьен — эксплуатация и устранение ошибок

Устранение частых ошибок

Давайте посмотрим на частые ошибки котлов Navien и разберемся, как их устранять.

Ошибка «02» — остановка циркуляции теплоносителя

Часто забиваются фильтры котла или системы отопления, это приводит к появлению двух злосчастных чисел неисправности 02. Также, весьма вероятно, причиной появления данной ошибки заключается в забитом накипью основном теплообменнике. Данные неприятности происходят из-за высокой жёсткости воды, использовавшейся для работы устройства. Вездесущая накипь поражает важнейшие части прибора, останавливая работу. Чтобы возобновить работу котла, необходимо:

• Прочистить фильтры в самом котле и системе отопления.
• Достать теплообменник из корпуса.
• Приготовить кислотный раствор для уничтожения накипи на теплообменнике.
• Поместить теплообменник в емкость с раствором кислоты.
• Ожидать пока химия сделает дело.

После несложных манипуляций, при наличии необходимых ингредиентов и знаний можно самостоятельно избавиться от ошибки «02» газового котла Navien. Следите за датчиком циркуляции внутри котла, регулярно промывайте фильтры для исключения неприятных сюрпризов.

Ошибка «03» проблемы розжига

Говорит, либо о простом отсутствии газа, либо о поломке газового клапана. Разберем второй вариант. В котлах Navien установлены надежнейшие японские газовые клапаны, их сложно поломать идеально правильно используя котел. Но если напряжение сети выше 220 вольт на десять-двадцать вольт, катушки внутри котла почернеют, клапан может полностью сломаться. Чтобы починить данную поломку, придется покупать полностью новый клапан и производить замену сломанной детали. Требуется предельная внимательность с напряжением сети, Повышенные показатели могут навредить не одному котлу.

Ошибка «16» перегрев основного теплообменника

Возникает, когда внутренний термометр котла зафиксировал температуру 95 градусов. Данная ошибка котла Навьен может говорить о нескольких поломках системы котла. Опять-таки, засорение основного теплообменника накипью из-за жесткой воды централизованного водоснабжения, из-за этого аппарат нагревается до большой температуры. Либо это может быть проблемой с изоляцией основного теплообменника. Дело в том, что если активно использовать котел пять лет и не оказывать должного ухода, вероятно, что прокладки, которые должны не выпускать тепло теплообменника, начинают продувать. Теплый воздух дует прямо на термометр — возникает ошибка. Что бы устранить ошибку «16» нужно прочистить основной теплообменник в кислотном растворе и восстановить его изоляцию. Но лучше не допустить эту проблему, регулярно проводя техническое обслуживание котла, если это возможно, то использование более безопасной для техники воды.

Виды настенных котлов

Атмосферный газовый котел NAVIEN ATMO 24-AN

На отечественном рынке представлены три вида настенных отопительных устройств рассматриваемого класса:

• котел Navien атмосферного (открытого) типа;
• турбированные настенные модели;
• конденсационные устройства.

Каждая из этих позиций нуждается в отдельном рассмотрении.

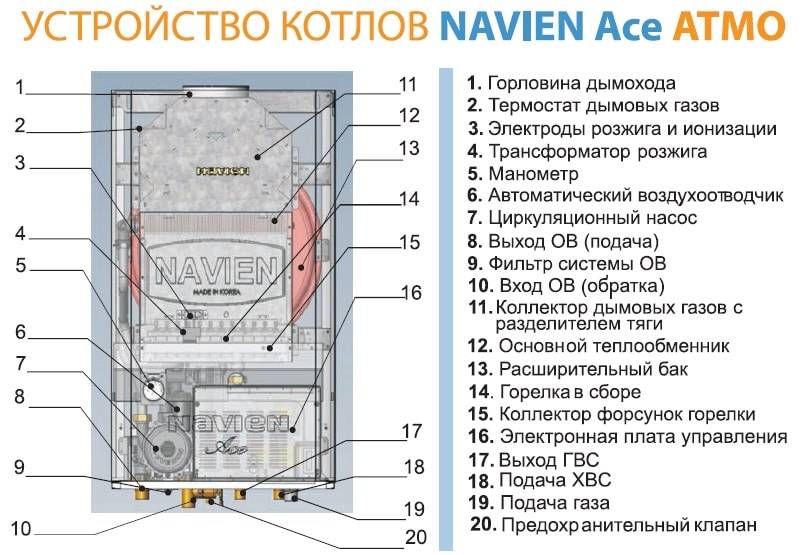

Атмосферные газовые котлы

Агрегаты этого типа имеют открытую камеру сгорания. Представлены моделью Navien Atmo. Она предназначается для эксплуатации в условиях неравномерности давления газа (его перепады могут достигать 8-17 мбар) и самого теплоносителя – от 0,6 до 8 Бар. Мощность предлагаемых агрегатов варьируется от 13 до 24 кВт. При рабочей температуре в 80°C теплоноситель нагревает горячую воду до 60°C при объеме выработки 10 литров в минуту. Для вывода продуктов горения они оснащаются типовыми дымоходами.

Обогревающий контур в атмосферных котлах делается из меди, а корпус теплообменника – из нержавейки.

Турбированные агрегаты

Турбированный котел Navien Deluxe 10 Coaxial

В группу агрегатов второго типа (с изолированной камерой сгорания) входят модели следующих серий:

• Prime, представленные котлами мощностью порядка 13-35 кВт;
• Deluxe, заявленная мощность которых колеблется в пределах от 13 до 40 кВт;
• современные модели Smart TOK с показателем 13-35 кВт.

Порции воздуха в изолированную камеру сгорания поступают принудительно – нагнетаются посредством установленного в коаксиальной трубе специального вентилятора. Благодаря этому агрегаты с конструкцией типа Coaxial имеют более высокий КПД, достигающий порой рекордной цифры в 93%. Газовые котлы из серии Navien Делюкс способны выдерживать значительные перепады питающего напряжения, поскольку оснащены встроенным стабилизирующим устройством. Помимо этого, в них предусмотрена опция автоматического поддержания температуры носителя на уровне не ниже «точки остывания» (6-9 градусов).

Конденсационные котлы

Конденсационный газовый котел Navien NCN 40KN

Третий вид газовых котлов Navien представлен образцами оборудования из серий NCN и NCB. За счет дополнительного обогрева носителя теплом конденсата их КПД удалось поднять до 99%. Функциональность этих агрегатов еще выше, чем у турбированных котлов – встроенный в них контроллер позволяет задавать температурные параметры на неделю вперед.

В серию изделий Navien NCN входит четыре разновидности мощностью от 22 до 40 кВт, а в NCB – то же количество изделий с показателями 24-40 кВт. Вода в них нагревается до 65°C, а циркулирующий по трубам теплоноситель – до 90°С. Эти агрегаты способны выдержать давление носителя вплоть до 10 Бар.

Подача воздуха в оборудовании этого класса организуется посредством коаксиального либо обычного дымохода.

Газовый котел Навьен Делюкс 10к — отзыв спустя 3 года. Выявленные плюсы и недостатки.

Выбор в пользу газового котла «Навьен ДеЛюкс 10К» в нашем доме делали не мы, а застройщик коттеджного посёлка, в котором мы проживаем. Поэтому он достался нам изначально, новый, как и сам дом.

Я бы предпочёл другую марку котла, более удачной конструкции (к примеру, «Протерм Гепард»). Почему, расскажу далее. Но в общем надо сделать вывод, что и «Навиен» в эксплуатации показал себя с лучшей стороны и в целом не разочаровал.

Мощность и площадь дома

Согласно техническим данным, котёл газовый конвекционный двухконтурный «Navien DeLuxe 10К» мощностью 10 килоВатт предназначен для обеспечения площади обогрева в 100 квадратных метров. КПД – 91,2 процент.

Двухконтурный — означает, что котел отапливаем дом и обеспечивает его жильцов горячей водой.

Естественно, у нас изначально были большие сомнения в том, что мощность котла будет достаточной для того, чтобы качественно «прокачать» теплом весь дом (общая площадь – 130 квадратных метров). Но они, к счастью, совершенно не оправдались. Во-первых, потому, что живём мы на самом юге европейской части России, а в пространство между кирпичными кладками закачан утеплитель – пенополиуретановая пена.

Во-вторых, потому, что сразу же после подключения газа тот же мастер, с которым был нами заключён договор на обслуживание газового котла, за небольшую мзду произвёл перенастройку «Навиена ДеЛюкс 10К» на работу с вдвое большей мощностью.

И даже в периоды затяжных морозов котёл легко справляется с обеспечением комфортной температуры в доме. Установщики котла поделились, что «Навьены» разных марок занимают в их практике уже более половины от общего объёма всех котлов. Благодаря своей цене, надо полагать.

Сначала о плюсах

• Стоит «Навиен» недорого, по сравнению со многими другими моделями. Подозреваю, что этот фактор и стал самым решающим для нашего застройщика, когда он делал свой выбор газового котла.
• Котёл очень компактен, весит немного, требует совсем мало место для размещения – в углу, на стене.
• Невосприимчив к перепадам в давлении воды и газа; кратковременным перебоям с электричеством. Спокойно работает и на «малом газе» (что не редкость в новых посёлках). Даже в самый жаркий летний период, когда все усердно поливают и давление воды заметно падает, котёл работает должным образом, продолжая исправно обеспечивать горячей водой.
• Экономичен! Это однозначно большой плюс «Навиена»: счета за газ очень радуют и никакой дыры в семейном бюджете не пробивают.

Неудачная система дымоудаления. В упомянутом уже «Протерме» сделано гораздо более грамотно: это труба меньшего диаметра, вставленная в трубу большего. Одна труба – «в», а другая – «из», и всё – просто, культурно и хорошо! В «Навиене» же сделана уродливая гофра наверху. Если вешать котёл на кухне или в другом каком-то видном месте, то придётся поломать голову над тем, как её «задрапировать».

Уже через год стала просачиваться вода через кран подпитки; пришлось его менять. Ещё года через полтора – вода стала сочиться вместе с воздухом через авто-воздухоотводчик. Первичный теплообменник немного не до жил до трёх лет. Ремонт не сказать чтобы очень дорогой, но всё же хотелось бы большей долговечности узлов и деталей. Шумноват при работе. Когда эксплуатируется в режиме отопления, газовая горелка достаточно часто включается/отключается, и это действие сопровождается довольно ощутимым шумом. Если котёл висит в практически нежилой комнате, типа «котельной» или «кладовки» (как у нас, например), то это, конечно, не принципиально и неудобств не доставляет. А вот у кого на кухне висит – я думаю, не очень приятно. Поэтому это его свойство однозначно заношу в минусы.

В целом, наш котёл «Навьен ДеЛюкс 10К» на протяжении трёх лет со своими функциями справляется хорошо. Циклы нагрева у него быстрые, подача горячей воды всегда стабильная, экономичностью и энергоэффективностью радует.

Но до пяти баллов данный вариант котла, конечно же, не дотягивает. И прежде всего, в связи с недостаточной надёжностью и долговечностью службы его деталей.

Вообще, «срок службы» газового котла – это понятие растяжимое. Ведь корпус не ломается, а узлы и детали можно менять хоть до бесконечности. Четыре балла из пяти, «Navien DeLuxe 10К» – это одна из удачных бюджетных версий газового котла.

Двухконтурный — означает, что котел отапливаем дом и обеспечивает его жильцов горячей водой.

Используйте водонагреватель

Водонагреватель, врезанный в контур горячего водоснабжения, выступает в роли буферной ёмкости. Его предназначение – выравнивание температуры горячей воды и сглаживание возможных скачков температуры. Водонагреватель накопителя и нагреватель газового котла выставляют на одну и ту же рабочую температуру.

Даже в случае одновременного включения кранов горячей воды на разных точках её забора, все пользователи в первое время будут получать воду из накопителя. Снижаются затраты времени, связанные с ожиданием комфортной температуры воды. Снижается непроизводительный расход воды.

Включение и выключение подачи горячей воды на любой точке забора вызывает перепад температуры воды на выходе из газового котла. Однако эта вода попадает в нижнюю часть водонагревателя, а при её выходе из верхней части температурный скачок полностью сглаживается.

Подключение водонагревателя через шаровый кран позволяет в любой момент перейти на обычную систему работы газового котла, что может обеспечить бесперебойное горячее водоснабжение в случае поломки водонагревателя.

Использование байпас перемычки с краном в непосредственной близости к котлу позволяет исключить котёл из системы горячего водоснабжения. В случае нахождения котла на техническом обслуживании, использование имеющегося водонагревателя позволит обеспечить бесперебойную работу системы горячего водоснабжения.

Устранение некоторых проблем в работе котла

Как и любая, даже самая надёжная техника, в котлах Навьен могут возникнуть некоторые неполадки, часть из которых владелец прибора может устранить самостоятельно.

В первую очередь важно распознать причину поломки. Чтобы владелец мог быстро узнать о проблеме и грамотно отреагировать, система самодиагностики выводит на дисплей данные с кодом ошибки

Чтобы владелец мог быстро узнать о проблеме и грамотно отреагировать, система самодиагностики выводит на дисплей данные с кодом ошибки.

Вот коды неисправностей котлов Навьен:

• 01е – оборудование перегрелось.
• 02е – мало воды в отоплении /оборвалась цепь датчика протока.
• 03е – не поступает сигнал о пламени: его может действительно не быть, или проблемы с соответствующим датчиком.
• 04е – ложные данные о наличие пламени/ короткое замыкание в датчике пламени.
• 05е – проблемы с датчиком t отопительной воды.
• 06е – короткое замыкание в датчике t отопительной воды.
• 07е – проблемы с датчиком t горячего водоснабжения.
• 08е – короткое замыкание в датчике t горячего водоснабжения.
• 09е – проблема с вентилятором.
• 10е – проблема с удалением дыма.
• 12е – во время работы погасло пламя.
• 13е – короткое замыкание в датчике протока отопления.
• 14е – нет подачи газа.
• 15е – проблема с платой управления.
• 16е – котёл перегрет.
• 17е – ошибка с DIP-переключателем.
• 18е – перегрет датчик удаления дыма.
• 27е – проблема с датчиком давления воздуха (обрыв или короткое замыкание).

Ошибка 01е

Перегрев оборудования может случиться из-за того, что в результате засора сузились протоки, или поломался циркуляционный насос.

Что можно сделать самостоятельно:

1. Исследовать крыльчатку циркуляционного насоса на предмет повреждения крыльчатки.
2. Проверить, есть ли сопротивление в катушке насоса, нет ли замыкания.
3. В системе отопления проверить – нет ли воздуха. Если есть, его нужно стравить.

02е

Ошибка о том, что мало теплоносителя, может выдаваться котлом, если в системе есть воздух, мало воды, повреждена крыльчатка циркуляционного насоса, закрыт распределительный клапан или сломался датчик протока.

Что можно сделать:

1. Стравить воздух.
2. Отрегулировать давление.
3. Проверить, есть ли сопротивление в катушке насоса, нет ли замыкания.
4. Открыть распределительный клапан.
5. Проверить датчик протока – нет ли в нём замыкания, есть ли сопротивление.
6. Вскрыть корпус датчика, почистить флажок (подвижный механизм с магнитом).

Чаще всего проблема оказывается в наличии воздуха в системе горячей воды.

03е

Нет сигнала о пламени. Причины этому могут быть:

1. Поломка датчика ионизации.
2. Нет газа.
3. Нет розжига.
4. Закрыт кран.
5. Неисправно заземление котла.

Засор на датчике пламени нужно почистить. Серый налёт на электроде счищается мелкой наждачкой.

05е

Обрыв цепи датчика температуры. Причиной такой ошибки может быть плохой контакт между температурным датчиком и контроллером. Или короткое замыкание на том же отрезке.

Что можно сделать:

1. Проверить сопротивление на всей цепи от контроллера до датчика. Найдя неисправность – заменить датчик.
2. Разъёмы контроллера и датчика рассоединить и снова соединить.

10е

Проблемы с удалением дыма могут возникнуть из-за сбоя в работе вентилятора, перегиба или неправильного присоединения трубок датчика к вентилятору. Кроме того, дымоход может быть засорён, или просто был резкий и сильный порыв ветра.

Что можно сделать:

1. Осуществить ремонт вентилятора, либо его замену.
2. Проверить правильность соединения трубок датчика.
3. Прочистить дымоход от засоров.

11е

Проблема с датчиком заполнения водой – такая ошибка предусмотрена только для котлов европейского производства, оснащённых соответствующими датчиками.

Шум и гул

Может так случиться, что на дисплее ошибка не высвечивается, но появилось неестественное гудение или шум в приборе. Такое бывает, когда вода с трудом проходит по трубкам из-за накипи, перегревается и вскипает. Причина может быть в плохом теплоносителе.

Теплоноситель Навьен

Порядок устранения проблемы:

1. Устранить проблему можно, разобрав агрегат и прочистив теплообменник. Если это не удаётся, деталь нужно заменить.
2. Кроме того, нужно проверить краны – открыты ли они на максимум.
3. Сделайте температуру воды пониже. Возможно, мощность котла избыточная для того трубопровода, к которому он подключён.

Нет горячей воды

Бывает, что отопление котёл греет как надо, а воду для ГВС перестал нагревать. Это проблема в трёхходовом клапане. Прочистки и ремонты не спасут – нужно менять деталь! Проблема не редкая, клапана нормально работают около 4 лет.

Итак. Котлы Навьен – надёжное и экономичное оборудование. При правильной эксплуатации и грамотном подходе к возникшим трудностям, проблемы можно устранить даже без привлечения специалистов из сервиса.

Принцип работы котла

Чтобы разобраться в причинах поломки, необходимо понимать, как работает котел. Двухконтурные приборы «Аристон», «Бакси» и другие модели имеют нескольких блоков. В газовом узле происходит зажигание и горение, водяной узел отвечает за подачу воды и давление в магистрали. Дымоотводный блок выводит продукты сгорания на улицу.

Как только вы запускаете котел, срабатывает насос, который закачивает воду в систему. Открывается газовый клапан. Жидкость циркулирует по трубкам теплообменника, а горелка равномерно прогревает его корпус. Датчики контролируют процесс нагрева. Как только температура достигает заданной, подача газа отключается, нагрев прекращается.

При открытии смесителя срабатывает датчик потока. Он дает сигнал плате о переключении трехходового клапана на обогрев ГВС. Когда смеситель закрывается, клапан переключается на систему обогрева. Некоторые модели оснащены режимом «быстрый старт». Тогда клапан периодически переключается, подогревает и первый, и второй теплообменник.

Эксплуатация, диагностика и ремонт

Установку, подключение и первое включение рекомендуется выполнять в присутствии представителей газовых служб. Монтаж выполняют сертифицированные специалисты. Иначе ремонт может обойтись в копеечку.

Допускается выполнение установки своими силами, но при тщательном следовании требованиям инструкции производителя. Ответственная часть этой работы – правильный выбор и монтаж системы дымоудаления.

Операции с нагревателем подробно описаны в инструкции. Изучение положений – основополагающий фактор безупречной работы устройства.

Несмотря на высочайшую надежность, как и любой другой сложной технике, котлу Навьен время от времени необходим ремонт. Рекомендуется обращаться в сервис.

Центры обслуживания Навьен предлагают широкий перечень услуг, в том числе, работ следующих видов:

• Диагностику с последующей полной или частичной заменой агрегатов.
• Ремонт агрегатов.
• Монтаж и постгарантийное обслуживание.
• Очистку радиаторов и труб от накипи и прочих отложений с использование специальных составов.
• Замену расходников, прокладок и элементов крепления.

Некоторые «поломки» устраняют и самостоятельно.

Для этого нужно правильно распознать причину неисправности и грамотно оценить собственные знания и возможные последствия. В этом может помочь встроенная система диагностики. На дисплей прибора выводятся коды – буквенно-цифровые показания, которые указывают на тот или иной отказ.

Дисплей ДУ котла Навьен

Так код 01е означает, что оборудование перегрелось. Произойти это может из-за отказа насоса или засорения трубопроводов. В этом случае проверяют состояние крыльчатки насоса на целостность и заедания. Еще проверяют сопротивление в катушке, то есть выявляют, было ли короткое замыкание. Рекомендуется определить есть ли завоздушивание. Если да, ремонт сводится в стравливанию воздуха из системы.

Код 03е сигнализирует о проблеме с воспламенением. Причин несколько. Это отказ датчика ионизации, прекращение подачи газа или разрыв в цепи заземления. Датчик пламени чистят от грязи иголкой, а налет на электроде снимают мелкой наждачкой.

Кодов около двух десятков. Таблица кодов прилагается к инструкции. Если кода на экране нет, а слышен необычный шум, то такое случается из-за недостаточной пропускной способности труб. Накипь образуется из-за некачественного теплоносителя. Его сливают и заменяют новым.

Еще снижают температуру нагрева воды. Возможно, мощность котла чрезмерная для вашей системы. Рекомендуется чистка теплообменника. Если она не дает результатов, теплообменник придется менять.

Причинами отказов выявляются вещи, которые проверяют сначала самостоятельно. Например, почистить фильтр или оценить целостность проводки, открытие вентилей, наличие газа и воды в системе подачи и т. д.

Категорически не вмешиваются в электронику, даже если у вас соответствующе образование. Делать это можно только мастерам конкретного профиля.

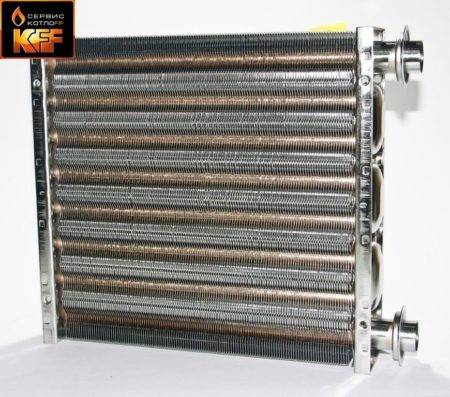

Теплообменник

Особенности газового котла Navien

Navien выпускает приборы различной мощности, предназначенные для обеспечения отоплением газифицированных домов. Однако технические особенности моделей позволяют переводить их на автономную подачу газа, то есть подключать к баллонам.

Широкий модельный ряд позволяет подобрать модель под любые запросы и возможности.

• настенные и напольные;
• одноконтурные и с подачей горячей воды;
• с атмосферной и закрытой камерой сгорания;
• с разным размером выхода под отопление (три варианта: 20, 25, 32);
• с различным диаметром дымохода;
• и конечно, модели отличаются по мощности и габаритам.

Производитель не пренебрёг и дизайном.

Устройства имеют элегантный внешний вид, хорошо вписываются в кухонный или любой другой интерьер.

Системы безопасности, которыми снабжаются котлы Навьен:

• Модулированный турбонаддув.
• Защита от перемерзания теплоносителя.
• Специальный чип (SMPS) защищает от 30%-ных скачков напряжения.
• Пульт управления с датчиком температуры, позволяющий поддерживать t постоянной и подстраивать работу котла под особые обстоятельства.

Модулированный турбонаддув. В основе системы – взаимодействие вентилятора, подающего воздух для горения, и датчика давления (APS).

Интенсивность вращения вентилятора изменяется пропорционально тому, сколько газа поступает в данный момент. Это позволяет экономно расходовать ресурсы и повышать КПД без лишних трат топлива.

К выбору такого оборудования как газовый котел, владельцы относятся серьезно. Информацию о газовом котле Baxi, о фирме производителе, а также о моделях агрегатов, читайте на нашем сайте.

О назначении воздушного клапана для отопления читайте тут. Принцип действия и конструктивные особенности.

А в этой теме https://microklimat.pro/sistemy-otopleniya/elektricheskoe-dachnogo-doma.html рассмотрим варианты электрического отопления частного дома. Виды электрообогревателей и электрокотлов.

Причины падения давления

Существует масса факторов, объясняющих, почему падает давление. В их числе:

1. Вытекание теплоносителя из системы отопления.
2. Сбои в электроснабжении в течение долгого времени.
3. Проблемы в работе расширительного резервуара.
4. Неправильный выбор и эксплуатация оборудования.

При снижении показателей давления теплоносителя отопительный агрегат перестает функционировать, поскольку вода не поступает в бак. Если снижается давление газа, система автоматически отключается. Для предотвращения таких неприятностей, необходимо своевременно обслуживать котел, и принимать меры при его отключении.

Падает давление при включении горячей воды

Если падает давление в системе отопления при включении горячей воды, это может объясняться подсосом воздуха в контур отопления или сбоями в функциональности 3-ходового клапана. Подобная проблема связана с особым строением котлов.

Разбираясь, что делать, если настенный котел при открытии крана с горячей водой начинает сбрасывать давление, важно понимать специфику его работы. Для благополучного устранения дефектов следует обратиться за помощью к специалисту

Образование воздушных пробок

Если в каком-либо месте системы появляются трещины и происходит разгерметизация, это приводит к утечке теплоносителя и всасыванию воздуха внутрь контура. В результате образуются воздушные пузырьки. Еще их появлению способствует некорректное заполнение контура, что приводит к резким скачкам давления. Для устранения неполадок достаточно осуществить процедуру развоздушивания установки путем монтажа спускников.

Дефекты расширительного бака

К причинам падения давления в газовом котле относят проблемы с расширительным резервуаром. Возможно, произошел разрыв в конструкции или разгерметизация ниппеля, из-за чего он стал пропускать воздух.

На внутренней стороне емкости расположено 2 отделения с мембранной перегородкой. В одной части содержатся воздушные массы, а во второй — теплоноситель. По мере прогревания жидкой консистенции, она расширяется и увеличивается в объеме, начиная с большой силой воздействовать на мембрану. Под таким воздействием мембрана приводит к сжатию газовой смеси.

Если проблеме подвергся котел «Навьен», понадобится приобрести новый бак, выполнить замену. Однако до момента приобретения нужно удостовериться, что проблема связана с этим фактором. Не исключены случаи протечки труб, радиаторов или завоздушивания отопительного контура.

В случае повреждения мембраны расширительный бак перестает справляться со своими задачами, а уровень давления понижается. Чтобы обнаружить этот дефект, достаточно постучать по конструкции (звучание станет глухим). А при коротком нажатии на ниппель прольется вода.

Дефект предохранительного клапана

Задача предохранительного клапана в котле «Навьен» заключается в защите отопительной системы от избыточного давления. При превышении допустимых показателей деталь открывается и начинает сбрасывать лишнюю воду. Стандартный порог срабатывания составляет 2,5 бара.

Как правильно отрегулировать и запустить

Порядок действий:

• Процедура запуска котла начинается с наполнения водой. Газовые двухконтурные агрегаты не нуждаются в установке дополнительных устройств, поэтому надо просто открыть вентиль подпитки и довести давление до 1,5-2 Ат.
• После этого вентиль закрывается, в системе и на самом агрегате удаляются воздушные пробки, для чего используются краны Маевского на радиаторах и воздушный клапан в котле.
• Затем надо сбросить воздух с циркуляционного насоса. снимается кожух, включаются регуляторы нагрева воды. Появляются специфические звуки, свидетельствующие о работе системы. На насосе понемногу откручивается винт посередине, до появления воды. Эту процедуру надо проделать 2-3 раза, после чего воздух из насоса будет полностью удален.
• Как только циркуляционный насос будет приведен в рабочее состояние, произойдет электронный запуск горелки и начнет функционировать система нагрева ОВ.

На этом процедура первичного запуска и регулировки завершается.

Инновационные решения в продукции Навьен

Простота эксплуатации

Технологические решения, которые реализованы в продукции компании «Navien», являются инновационными. Внедрение передовых разработок положено в основу проектирования и производства газовых котлов данной торговой марки. Для техники южнокорейского бренда характерно:

• Простота эксплуатации и надежность. В конструкциях предусмотрены механизмы, исключающие внештатные ситуации и повышающие эффективность оборудования.
• Вся информация о состоянии системы отображается на жидкокристаллическом дисплее. Управление процессами не требует специальных навыков и доступно неискушенным потребителям.
• Приборы компании универсальны. Они используются как для обогрева дама, так и для снабжения горячей водой.
• Управление работой оборудования максимально удобно. При помощи таймера задаются временные рамки выполнения определенных операций. Наличие пульта позволяет дистанционно вносить изменения в процессы.
• Котлы приспособлены для функционирования в ручном и автоматическом режиме. Использование того или иного порядка работы зависит от погодных условий и предпочтений владельца.
• Приборы компании Навьен в качестве сырья могут использовать не только магистральный, но и сжиженный газ.
• Закрытые камеры сгорания предполагают установку коаксиального дымохода. Это огромный плюс, повышающий безопасность эксплуатации. Для поддержания процесса горения оборудование использует воздух с улицы, сохраняя кислород внутри дома.

Читайте далее:

Газовые котлы «Navien Ace» — инструкция по эксплуатации и достоинства модели

Газовые котлы «Навьен» для автономного отопления

Газовый котел Навьен — технические характеристики, конструктивные особенности и модельный ряд

Изучаем настенный двухконтурный газовый котел Navien — особенности конструкции, достоинства и недостатки

Газовый котел Навьен: неисправности и их устранение

Какой принцип работы у котлов Навьен

Работа котлов Навьен основана на тех же принципах, как и у аналогичных устройств других производителей.

Состав и типы котлов

В состав каждого такого устройства входят следующие основные узлы:

• горелка газовая;
• механизм регулирования подачи газа;
• теплообменное устройство.

В одноконтурной модификации горячая вода сразу поступает в отопительную систему дома. Двухконтурные модели имеют в своем составе дополнительный контур разогрева воды для системы горячего водоснабжения дома (ГВС). При включении этого контура работа отопительной системы приостанавливается.

Удаление отработанных газов

Камеры сгорания газа в котлах бывают открытые (атмосферные) и закрытые (турбированные). В атмосферных моделях дым самостоятельно выходит из помещения через дымоход. У турбинированных отработанные газы удаляются с помощью вентилятора принудительно по трубе через наружную стену дома.

Газовые горелки

Один из главных компонентов газового котла – это, конечно же, газовая горелка. Как правило, современные модели комплектуются модулируемыми горелками. Они позволяют модулировать пламя, управляя подачей газа в зависимости от необходимости корректировки температуры воздуха в помещениях или воды в системе ГВС. При оснащении устройства автоматически регулируемой модулируемой горелкой, отопительная система позволит точно поддерживать заданную температуру.

Системы контроля и защиты

При пропадании напряжения в электросети газовый котел прекращает работу, при появлении электричества – автоматически запускается.

В случае прекращения подачи газа автоматика закроет электромагнитный клапан, который заблокирует возможность поступления топлива в устройство. Открыть подачу газа в котел в таких ситуациях возможно только вручную.

Современные модели обладают возможностями энергосбережения и защиты от перемерзания. Температура воды контролируется датчиками, которые обеспечивают автоматическое включение подогрева теплоносителя при снижении его температуры до установленной величины.

В состав большинства газовых устройств, в числе которых и настенный газовый котел Навьен, входят системы самодиагностики. Эти системы контролируют работу всех узлов и выдают на табло, с помощью кодов, информацию о возникших неполадках.

Котел навьен ошибка 03

В газовых котлах наличие пламени на горелке проверяется специальным датчиком – электродом ионизации. Логика работы агрегата заключается в непрерывной проверке наличия пламени после открытия газового клапана. Симптомы появления ошибки 03 на котлах навьен можно условно разделить на две группы:

безуспешные попытки розжига (пламя не появляется)

розжиг происходит, но пламя тухнет

В случае, когда розжиг не происходит, нужно проверить:

давление газа на входе и выходе газового клапана (может осуществить только квалифицированный специалист с помощью специального оборудования – дифференциального манометра)

состояние электродов розжига (соответствие зазора норме производителя, загрязненность электродов). Норма расстояния между электродами составляет 3.5-4.5 мм.

целостность изоляции провода питания электрода (визуально можно убедится в том, что пробой искры происходит именно на корпус газовой горелки, а не где-либо еще)

правильная настройка мощности котла на DIP-переключателе (справедливо при наличии проблемы во время первого запуска котла или после замены электронной платы)

наличие напряжения на трансформаторе розжига

Ошибка 03

на котле Navien будет также появляться при нестабильном горении (прерывистое пламя) или в случае, если блоку управления не удается определить наличие пламени. В этом случае необходимо убедиться в надежности соединения электрода ионизации с платой управления, проверить заземление котла и отсутствие загрязнений на электроде. Нестабильность горения может быть обусловлена еще увеличением скорости работы вентилятора, поэтому необходимо убедится, что шланг желтого цвета, идущий от турбины к датчику APS, надежно присоединен и не имеет повреждений.

Если в ходе проверок не удалось нормализовать работу котла, вероятнее потребуется диагностика платы котла, ремонт или замена. Рекомендуем посмотреть видео, в котором один из пользователей имитирует ошибку 03 на котле навьен:

Неисправности котлов navien ace. Во сколько обошёлся ремонт за всё время?

Так, по большому счёту, нет таких уж сильных нареканий в работе и продуктивности этого котла. Если приблизительно подсчитать, то за 8 лет на ремонт было потрачено около 4,500-5000руб. . А после установки уже купленного нового клапана, стоимость которого тоже включена в эту сумму (2000руб.), котёл с ним проработает ещё 1-2 года. То есть считаем затраты на 10 лет .

Такая сумма получается ещё из-за того, что у нас не было гарантии, так как мы его устанавливали сами. А гарантийное обслуживание возможно, только если установку проводят лицензированные представители завода-изготовителя, специалисты от «Navien».

Субъективное мнение, исходя из личного опыта.

В общем, нравится, как работает именно эта модель ‒ всё исправно, греет хорошо, мощности хватает. Горячая вода ‒ действительно очень горячая. Ну, единственное, и это понятно, когда включается подача горячей воды, то отопление приостанавливается ‒ так он устроен. Но всё равно, он быстро переключается и греет.

Ещё нравится, что корпус достаточно герметичен. По периметру съёмной крышки установлена резиновая лента, поэтому она плотно примыкает. И в случае утечки газа, он будет выходить наружу через вытяжную трубу, а не в помещение.

А также, при необходимости можно установить дополнительный насос. Но у нас и так проработал столько лет.

Что такое газовый котел Navien Deluxe Coaxial 24k

Южно-корейская фирма KyungDong NAVIEN специализируется на выпуске отопительных систем и вспомогательного оборудования.

Газовые котлы от этого производителя весьма популярны в России, поскольку они обладают высоким качеством сборки, относительно дешевы, адаптированы к российским условиям.

Навьен делюкс коаксиал — надежное и неприхотливое оборудование, приспособленное к низким давлениям воды и газа, устойчивое к перепадам напряжения в электросети.

Двухконтурный котел Navien Deluxe Coaxial (Навьен Делюкс Коаксиал) в прошлые годы имел другое наименование — Navien Ace 24 E. Буква Е означает «Euro», что обозначает коаксиальный тип дымохода.

Он устроен по принципу «труба в трубе», где внутренняя часть — дымоход, а внешняя — воздуховод, обеспечивающий подачу воздуха для турбонаддува.

Котел двухконтурный, производящий подготовку систем ГВС и отопления по отдельным линиям. Одной из особенностей котлов Navien является раздельный теплообменник, отдельно нагревающий теплоноситель системы отопления и горячую воду для бытовых нужд.

Он изготовлен из нержавеющей стали, обеспечивающей высокую устойчивость к коррозии.

ВАЖНО! Эффективность теплообменника из нержавеющей стали не уступает возможностям медных устройств благодаря системе турбонаддува, подающей поток воздуха в камеру сгорания и увеличивающей температуру пламени
