Разновидности банных котлов и способы создания своими руками

Процесс сбора печи

Естественно, печка в баню из трубы собранная своими руками не будет смотреться супер идеально внешне. Однако она выглядит вполне прилично, и главные свои функции будет осуществлять не хуже заводской модели — равномерное выделение тепла.

Монтируя печь в бане, стоит помнить, что она несёт с собой опасность ожога и должна соответствовать всем мерам пожарной безопасности, поэтому нужно соблюдать правила установки:

• ставить её нужно на фундамент, отступив от стены 0,2 метра;
• в месте выхода трубы наружу следует произвести утолщение 120 мм, а выступать над кровлей она должна минимум на 0,5 метра;
• все элементы из дерева нужно обработать изоляционным составом с глиной;
• отрезок дымохода, между потолком и крышей, необходимо оштукатурить и нанести известковый раствор;
• полок размещать вблизи стены, где установлена печь.

Фундамент

Самостоятельное изготовление любой модели печи в бане начинается с установки фундамента.

1. На месте в бане, где планируется размещение печи, надо вырыть яму глубиной 0,5 метра, а длина и ширина может достигать 0,7 метра.

1. Засыпать её на 0,3 метра щебнем, небольшими фракциями, и хорошо утрамбовать.

1. Приготовить раствор, цемент и песок, из расчёта 1 к 4, разбавить водой.

1. Залить раствор в яму и на 24 часа оставить, чтоб он подсох и приобрёл твёрдость.

1. Сверху необходимо положить рубероид, он защитит от влаги.

1. Приготовить бетонный раствор, его состав цемент, песок, мелкий гравий и вода, в соотношении 1 к 2 к 4. Полученной смесью залить рубероид.

1. Хорошо выровнять основание строительным уровнем.

Когда раствор высохнет, можно использовать кладку из кирпича для более эстетичного вид.

Колосник

Колосник — это специальная решётка, которая обеспечивает тягу. Изготовить колосник можно двумя способами.

Первый:

1. Вырезать металлический прямоугольник толщиной 10 — 12 мм, размером отвечающим параметрам трубы внутри.
2. В изготовленной детали удалить середину, оставив места для сварки по краям.
3. К данной раме приварить металлические прутья, расположив их по горизонтали или вертикали.

Второй:

1. Вырезать круг из металла, диаметр его должен совпадать с трубой внутри.
2. В кругу вырезать отверстия большого размера, получится что-то похожее на решето.

Конструкция приваривается внутри трубы, она располагается от дна на 15-20 см.

Дымоход

 Дымоходы бывают:

1. Керамическими — наиболее устойчивы к большим температурам. Срок службы у таких моделей самый большой.

1. Кирпичными — так как поверхность шероховатая, накапливание сажи происходит быстро, это приводи к замедлению тяги воздуха.

1. Стальными — этот вариант наиболее подходящий для бани изготовленной своими руками, так как его цена не велика. Материал обладает небольшим весом и большой прочностью, кроме того он хорошо выдерживает температурные перепады, устойчив к воде и коррозии. Он быстро нагревается, поэтому на него ставят бак с водой для дальнейших банных процедур.

Процесс сборки несложный:

1. Сначала нужно отметить место для отверстия и по отметкам проделать его.
2. К трубе присоединить кожух из стали, надеть кольца и зафиксировать их к потолку. Ее нижний край закрепить саморезами.
3. Второй край вывести на крышу. Для заполнения зазоров между ним и крышей можно использовать керамзит, глину или асбест.

Выбираем котлы в баню

Для поддержания стабильной оптимальной температуры горячей воды рекомендуется устанавливать оборудование с чугунными теплообменниками. Они нагреваются медленно, но долго держат нужную температуру.

В пользу установки газового нагревательного оборудования в бане говорят такие факты:

• Экономия в расходе топлива и его оплате, если сравнивать с электрическим или твердотопливным оборудованием.
• Экологичность: отсутствие гари, запаха, вредных выхлопов.
• Простота установки, настройки, эксплуатации, ремонта.
• Потребление электроэнергии всего 40 кВт.
• Компактность.
• Одновременный нагрев помещения, воды.

Учитывая все эти факторы можно сделать вывод, что установка газового устройства — экономичное и экологичное решение. Выбирают его с учетом параметров бани и функций, которые оно выполняет. Газовый котел для бани выбирают по таким характеристикам: тепловая мощность, наличие автоматики, средств контроля

Подбирая оборудование, необходимо обратить внимание на его номинальную производительность

Подробную информацию о выборе газового котла для обогрева дома вы найдете в нашем материале.

Для деревянной бани не стоит приобретать настенное оборудование, только напольное. Так как в этом случае недопустима высокая температура продуктов сгорания. Согласно правилам пожарной безопасности можно устанавливать газовые котлы в баню, высота помещения которой, не менее трех метров. А ширина дверного и оконного проемов не менее 80 см.

Если котел устанавливается индивидуально для бани, то рекомендуется обратить внимание на оборудование последних моделей, которые могут работать от двух энергоносителей. Вы сами можете выбирать, использовать газ, или дрова. Яркими примерами таких устройств являются: Теплодар, Уралочка, Синара, Термофор

Яркими примерами таких устройств являются: Теплодар, Уралочка, Синара, Термофор.

Поскольку современное оборудование дает возможность использовать любой источник энергии, выбор устройства зависит от их доступности все меньше

Поэтому при покупке котла следует больше обращать внимание на:

• общую площадь парной;
• качество и толщину метала печи;
• скорость и температура нагрева;
• объем бака для воды;
• размеры и габариты: трубы, печки, бака.

Этапы изготовления

Последовательность работ по изготовлению печки своими руками из металла:

• вырезают отверстия в большем куске трубы – для поддувала 100х200 мм, для топки 300х350 мм, для каменки – 300х200 мм;
• вырезают круг из куска толстого металла ≠ 12 мм. Диаметр равен внутреннему D корпуса. Внутренний D замеряют в нескольких местах – трубы бывают с овальностью – нарушением геометрии. Этот лист будет отделять поддувало от топки. Вырезается крупное отверстие и привариваются колосники – прутья D не меньше 18-20 мм;
• круг приваривают между топкой и поддувалом;
• изготавливают дверцы для поддувала, каменки и топки. Их лучше вырезать из куска трубы, но можно вырезать и из листовой стали. Приваривают покупные петли, защелку. Петли приваривают к корпусу;
• между топкой и каменкой приваривают колосник (такой же, как над поддувалом) или частую решетку из прутьев D 18-20 мм. Расстояние от верха трубы до колосника каменки – 350-400 мм, дверку нужно сместить к верху трубы (на расстояние 100 мм от верхнего края);
• камни подбирают достаточно крупные – чтобы не просыпались в топку. Укладывают камни;
• поверху трубы приваривают полоску из листа шириной 5-6 см – она необходима для крепления бака, чтобы он не сдвигался вбок на печи. Толщина полоски небольшая – 5-8 мм;
• вырезают из листа круг для дна бачка. В днище предварительно вырезают отверстие и вваривают патрубок выпуска дымовых газов. В баке для банной печи своими руками дымовая труба проходит через бак;
• верх бака закрывают двумя листами – обрезанным кругом с отверстием для трубы и небольшой боковой крышкой для заливки воды. Неполный круг приваривают к корпусу бачка. Крышка должна быть таких размеров, чтобы можно было вымыть бак. К крышке приваривают ручку;
• к баку приваривают трубочку с резьбой и на нее накручивают кран;
• бак обязательно нужно проверить – налить воду и посмотреть на предмет утечки;
• бак ставят на верх печи так, чтобы его удерживала приваренная полоска.

Банная печь, изготовленная своими руками из металла нуждается в проверке перед установкой на стационарное место. Ее нужно сильно протопить на улице и посмотреть, нет ли непроваренных мест – из них будет идти дым, и эти места нужно заварить.

Можно использовать покупные дверцы с жаростойкими стеклами – вид огня действует на людей завораживающе.

Делаем поддувало и топочную

Вначале работы ведутся с большим отрезком трубы. Внизу у любого котла для бани своими руками необходимо болгаркой прорезать отверстие для зольника размером примерно 200х70 мм. Отрезанные куски не следует сразу выбрасывать в урну – они могут понадобиться, к примеру, в качестве основы для дверок. Останется лишь отшлифовать края, приварить завесы, ручку и задвижку.

Далее необходимо вырезать отверстие для топочной большего размера, например, 200х300 мм. Через него должна легко укладываться внутрь охапка дров. И снова из оставшегося кусочка делается дверца.

Теперь следует подготовить колосниковую решетку. Если готового подходящего изделия нет, его можно выкроить из стального листа 1.5-2 см и наделать необходимое количество прорезей при помощи болгарки. Второй вариант – уложить определенное количество арматурных прутков и сварить между собой, однако он менее долговечен.

Основное предназначение решетки, разделить топочную камеру и подувало. На нее будут укладываться горящие паленья, поэтому привариваться внутри трубы она должна максимально надежно. Через прорези будут осыпаться угли и зола.

Когда колосник будет установлен, можно из стального листа 1.5-3 мм вырезать дно для будущего котла и надежно снизу приварить. Так как устанавливать котел на него не рекомендуется, чтобы горячая поверхность не соприкасалась с полом или фундаментом, нужно сделать 3-4 ножки из широких уголков. Один из приемлемых вариантов – вварить днище таким образом, чтоб остался рант высотой 3-4 см, в котором вырежется подставка.

Приступаем к обустройству каменки

Когда топочная будет готова, нужно подумать над тем, какой из вариантов изготовления каменки выбрать:

1. Берутся толстые арматурные прутья и сооружается решетка, напоминающая колосниковую, которая приваривается над топочной камерой
2. Берется кусок трубы диаметром 0.3-0.4 м и срезается верхняя часть, чтобы получился совок. Внутрь основной трубы он устанавливается перпендикулярно и наглухо приваривается

На лицевой стороне котла прорезается еще одно отверстие и устанавливается дверца – через него будет вестись закладка камней

Если сравнивать оба варианта, второй будет надежнее и долговечнее, однако первый значительно проще и позволит камням прогреваться быстрее. Располагать каменку в обоих случаях необходимо на одной высоте – около 12-15 см от края сверху.

Отопительные котлы длительного сгорания

Самые новые виды котлов для бани – твердотопливные котлы длительного сгорания. Их отличительная особенность – значительный период горения твердого топлива всего на одной загрузке. В некоторых моделях этот период достигает даже 5 суток.

https://youtube.com/watch?v=EpP8ouFfeC8

Как топливо для таких котлов прекрасно подходят дрова и поилки, хотя в некоторых моделях можно использовать смеси угля, дров и торфа. Ведь принцип работы такого котла гениально прост: механизм, который подает воздух, опускается сверху вниз, в зависимости от стадии тления загруженного топлива. Таким образом, котел во время работы постоянно поддерживает заданную ему температуру и самостоятельно изменяет подачу воздуха, а, значит, и интенсивность горения топлива — при помощи регулятора тяги.

В котлах длительного горения не производится избыточное тепло, а потому не нужна аккумулирующая емкость. Наиболее популярны сегодня котлы литовской фирмы Stropuva.

Главное в выборе котла – гарантия на длительность его работы.

Изготовление металлической печки-каменки открытого типа своими руками

Предлагаем вам самый простой и практичный вариант изготовления печки-каменки открытого типа, или попросту котла для бани с кирпичной кладкой. Для его изготовления потребуются следующие материалы:

• Листовая сталь (толщина – 5 мм). Из этой стали будут выполнены наружные стенки агрегата.
• Листовая сталь (толщина – 10 мм) – для днища. Поскольку именно эта часть будет наиболее подвержена воздействию высоких температур, она должна быть изготовлена из более прочного материала.
• Для металлической сетки, на которой будут располагаться камни нужны арматурные прутья (диаметр – 3 мм), а также швеллеры (для крепления сетки).
• Лист жести (толщина 1,5 мм, диаметр – 15 см) и асбест для трубы дымохода. Патрубок трубы должен быть изготовлен из жести, а верхняя его часть – из асбеста. Обе части нужно соединить фланцевым соединением с заслонкой.
• Готовые детали (заводского производства) для котлов: кран, резервуар для воды, дверцы и прочее.

Все составные части котла необходимо соединить между собой по схеме.

Важно: если вам никогда раньше не приходилось самостоятельно конструировать нечто подобное или вы попросту сомневаетесь в своих способностях, — доверьте это дело профессионалу. Котел для бани – это не просто агрегат для нагрева воды, это, прежде всего пожароопасное устройство и любая неточность при его сборке может привести к плачевным последствиям!

https://youtube.com/watch?v=XJpZsXbkjV0

Недостатки

Минусы металлических самодельных печей:

• металл быстро отдает тепло после окончания горения топлива, поэтому почти все время отдыха в бане печь приходится топить;
• для большого домика одной печи может быть недостаточно для отопления;
• неодинаковый нагрев прогрев парильного отделения – возле печи горячо, на расстоянии – прохладно;
• о металл при прикосновении можно обжечься. Для этого вокруг корпуса печки иногда монтируют ограждение;
• печь для бани из металла недостаточно пожаробезопасна. Ближайшую стену обязательно изолируют от раскаленных стенок печи;
• не очень презентабельный внешний вид.

Виды и разновидности

Прежде всего, нужно отметить, что существуют агрегаты, предназначенные исключительно для отделения парной, а также те, которые используются для отопления строения бани. В данном случае, если речь идет о банном комплексе с множеством различных помещений (моечная, предбанник, процедурный кабинет, комната отдыха и т.п.) без дополнительного отопительного котла обойтись просто невозможно.

Как правило, такие агрегаты размещают в отдельном помещении, а непосредственно в парилке устанавливают печь-каменку, которая может иметь вид отопительного котла. Применительно к небольшим баням семейного типа рационально использовать что-то одно: котел для бани либо печь-каменку. Одного агрегата будет вполне достаточно для того, чтобы отопить помещение и нагреть воду до состояния пара.

Современные отопительные котлы различаются в зависимости от типа используемого топлива:

• жидкотопливные (используется печное дистиллированное топливо, керосин, мазут);
• твердотопливные (каменный или бурый уголь, торф, дрова, сланец);
• работающие на газообразном топливе (природный или сжиженный газ);
• электрические.

Относительно материалов для изготовления котлов для бани следует отметить, что в парилке как правило, не размещают монолитные чугунные экземпляры, отдавая предпочтение следующим видам:

• котел из металла, обложенный кирпичом;
• кирпичная печь.

Бесспорно, настоящая русская баня всегда славилась массивной кирпичной печью, изготавливаемой вручную. Однако, с появлением новейших технологий, современные производители предлагают ее заменить на компактную металлическую каменку. Вот только стоимость такого практичного и удобного во всех отношениях экземпляра не всем по карману. Но, как говориться, выход есть всегда, — сконструировать котел вполне возможно самостоятельно.

Устройство металлического котла для бани с баком для воды

Делаем поддувало и топочную

Далее необходимо вырезать отверстие для топочной большего размера, например, 200х300 мм. Через него должна легко укладываться внутрь охапка дров. И снова из оставшегося кусочка делается дверца.

Теперь следует подготовить колосниковую решетку. Если готового подходящего изделия нет, его можно выкроить из стального листа 1.5-2 см и наделать необходимое количество прорезей при помощи болгарки. Второй вариант – уложить определенное количество арматурных прутков и сварить между собой, однако он менее долговечен.

Основное предназначение решетки, разделить топочную камеру и подувало. На нее будут укладываться горящие паленья, поэтому привариваться внутри трубы она должна максимально надежно. Через прорези будут осыпаться угли и зола.

Когда колосник будет установлен, можно из стального листа 1.5-3 мм вырезать дно для будущего котла и надежно снизу приварить. Так как устанавливать котел на него не рекомендуется, чтобы горячая поверхность не соприкасалась с полом или фундаментом, нужно сделать 3-4 ножки из широких уголков. Один из приемлемых вариантов – вварить днище таким образом, чтоб остался рант высотой 3-4 см, в котором вырежется подставка.

Приступаем к обустройству каменки

Когда топочная будет готова, нужно подумать над тем, какой из вариантов изготовления каменки выбрать:

1. Берутся толстые арматурные прутья и сооружается решетка, напоминающая колосниковую, которая приваривается над топочной камерой
2. Берется кусок трубы диаметром 0.3-0.4 м и срезается верхняя часть, чтобы получился совок. Внутрь основной трубы он устанавливается перпендикулярно и наглухо приваривается

Если сравнивать оба варианта, второй будет надежнее и долговечнее, однако первый значительно проще и позволит камням прогреваться быстрее. Располагать каменку в обоих случаях необходимо на одной высоте – около 12-15 см от края сверху.

Конструируем своими руками

Прежде всего, необходимо определиться с видом топлива, которое вы предполагаете использовать для самодельного котла.

Изготовление и установка – порядок действий

Для того, чтобы у вас не возникло проблем с самостоятельным изготовлением и установкой отопительного прибора для бани рекомендует действовать по следующему плану:

• Для начала необходимо обзавестись чертежами для изготовления котла. Чертежи должны быть грамотными и понятными, на них должен быть изображен агрегат не только видом с боку и спереди, но и в поперечном разрезе, также должны быть указаны конкретные размеры элементов.
• Следующий этап: приобретение расходных материалов.
• Порезка металла, выкраивание короба котла.
• Сварка корпуса.
• Монтаж кирпичного короба для металлического котла (обязательно наличие твердого фундамента).

Обзор видов

Конструкция банного чана может быть разной – в зависимости от формы, места нахождения и наличия дополнительных элементов. Есть две основные категории – подвесные и встроенные установки. Чан можно поставить как снаружи, так и внутри, зачастую его монтируют под открытым небом на свежем воздухе.

Встроенные

Такая конструкция монтируется на построенном постаменте, который сделан из профилированной трубы. В некоторых чанах он может закрываться и быть облицован декоративным материалом, который обладает пожаростойкостью. Зачастую это кирпич, терракотовая плитка или камень. Под конструкцией готовится место для очага либо встраивается печь, чтобы поддерживать температуру воды в емкости. По правилам она должна достигать 45 градусов по Цельсию, так как это наиболее комфортно в зимнее время.

Изделие предлагается в нескольких размерах, поэтому для начала необходимо определиться, сколько человек нужно размещать. Внутри устанавливаются скамьи из натурального дерева, у них удобные спинки, а в некоторых моделях имеются подлокотники.

Подвесные

Такие банные чаны подвешиваются на цепях и крепятся к треногам, которые могут быть и металлическими, и деревянными. Опорами служат семиметровые бревна, так как они способны выдерживать вес чана. Этот вариант подходит для парения на свежем воздухе, ведь оно оказывает молодильный эффект, к тому же контраст весьма приятный, особенно если это зимнее время. Уличный привлекает многих, поэтому если есть свободное место на участке, то можно установить конструкцию, подогреть воду на костре и наслаждаться банными процедурами.

Что касается размеров купальни, есть несколько вариантов, однако практически каждый изготавливается с восьми гранями

Параметры влияют на вместительность, поэтому следует обратить внимание на диаметр. Показатель глубины общий: у малого, среднего и большого – 1 м. Максимальная вместительность – десять человек, диаметр такого чана достигает 2,5 метра

Емкость среднего размера подходит для шести-восьми людей, диаметр равен 2,25 м, а у малого – 1,9 м, поэтому он будет комфортен для купания четырех-шести отдыхающих

Максимальная вместительность – десять человек, диаметр такого чана достигает 2,5 метра. Емкость среднего размера подходит для шести-восьми людей, диаметр равен 2,25 м, а у малого – 1,9 м, поэтому он будет комфортен для купания четырех-шести отдыхающих.

Прямоугольные котлы

Перед тем как изготовить котел для бани прямоугольной формы, нужно подобрать листовой металл в необходимом количестве. Толщина его должна быть не менее 4 мм, при этом лучше подыскать легированную жаропрочную сталь. Если ее не окажется, можно взять и обычную, толщиной 5—6 мм. Чтобы растопить помещение парной объемом 20 м3, габариты камеры сгорания должны быть ориентировочно 450 х 450 при высоте 600 мм. В данном случае рассматривается топка, стоящая вертикально. Ориентация в пространстве не играет особой роли, все зависит от наличия свободного места.

Прямоугольный котел для бани

Дальнейшая инструкция о том, как сварить котел для бани своими руками:

• Разметить стальной лист и выполнить его раскрой с помощью болгарки. Порезать полосовой металл на ребра жесткости, трубы для воздушной заслонки и дымохода.
• Сварить корпус топки. Прорезать внизу фронтальной части отверстие для дверцы, а в крышке – для патрубка дымохода. Приварить патрубок как показано на рисунке, а также выносной канал для загрузки дров.
• Ко всем стенкам камеры сгорания приварить ребра жесткости из полосы толщиной 4 мм. Кроме упрочнения конструкции ребра улучшают теплообмен между топкой и воздухом помещения.
• Изготовить и установить загрузочную дверцу с регулируемыми петлями и запорным механизмом. В тело дверцы можно врезать патрубок с воздушной заслонкой, которая будет регулировать подачу воздуха для горения.
• Прикрепить борта для устройства верхней каменки. Такая конструкция не является обязательной, часто весь котел ограждают сеткой и пространство между ней и корпусом доверху засыпают камнями .

Принцип сборки горизонтальной печи мало чем отличается, его можно осуществить, изучив чертеж для котла в баню:

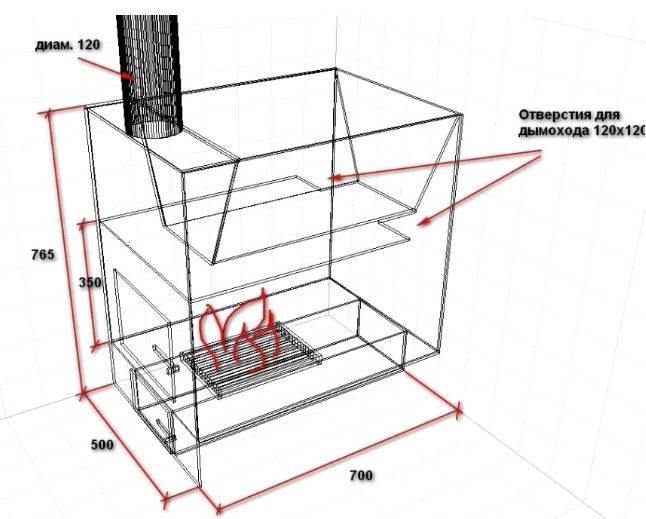

Чертеж для котла в баню

В этой конструкции каменка погружена внутрь топки за счет углубления сверху корпуса. Камни будут отлично прогреваться, но объем камеры сгорания уменьшается. Здесь предусмотрена установка колосниковой решетки и дверцы зольника, в этом случае врезать заслонку для воздуха в загрузочную дверцу не нужно.

Это интересно: Газовые котлы для бани и сауны — рассмотрим подробно

Варианты изготовления

Существует несколько основных вариантов, как смастерить котлы для бани своими руками. Чертежи устройства нужно делаться максимально точными, чтобы избежать различных ошибок при сборке.

Из металлической трубы

Этот способ создания котла считается самым популярным и наиболее используемым. Чаще всего в качестве основного материала применяются толстостенные трубы из металла. Лучше всего использовать заготовки диаметром не менее 50 см и длиной примерно 1 м. С их помощью получится устройство, способное обогреть парную площадью 9 квадратных м.

https://youtube.com/watch?v=vcyiCul4guU

Процесс изготовления котла прост и состоит из следующих этапов:

1. От арматуры отрезаются три одинаковых куска диаметром 1,4 см и длиной 30 мм. Эти детали будут использоваться в качестве опор для корпуса изделия.
2. Из листа стали вырезается круг (дно будущего устройства) такого же диаметра, как и труба.
3. Из кустка материала вырезается металлическая крышка для печки.
4. В середине проделывается отверстие. Его размер должен точно соответствовать диаметру дымохода.
5. В нижней части трубы формируется отверстие.
6. Затем изготавливается короб. Внутри него должна быть предусмотрена разделительная деталь, которая сформирует две камеры: для топки и золы.
7. На следующем этапе работы начинается сборка конструкции. Первым делом приваривается изготовленный короб, который должен выходить на улицу или в топочное отделение.
8. В предварительно проделанное отверстие вставляется труба дымохода.
9. Затем оборудуется фундамент под печь. В его качестве может быть бетонная стяжка либо железобетонная плита.
10. На него устанавливается устройство, а поверх крышки укладываются тяжёлые камни.
11. В самом конце строится тепловой экран из кирпича. Сделать его можно в виде небольшой стены либо обложить котёл целиком.

https://youtube.com/watch?v=9Co_jsC4nvM

Из листов металла

Этот вариант изготовления отличается своей простотой и доступностью. В работе используется недорогая листовая сталь диаметром 5 и 10 мм, а также некоторые материалы, которые можно купить в любом строительном магазине города.

https://youtube.com/watch?v=HGWdOeMz2FM

Порядок действий:

Рисуется чертёж будущего изделия с подробным представлением наиболее важных узлов. Из купленных листов металла вырезаются отдельные заготовки нужного размера. При этом они должны точно соответствовать изготовленной схеме банного котла. Кусок толстостенного материала загибается и формирует корпус устройства. Затем края привариваются друг к другу

При этом важно сделать шов как можно более ровным и качественным. Если нет возможностей или навыков проведения подобной работы, то лучше всего нанять квалифицированного специалиста

Во внутреннюю часть изготовленного корпуса вваривается отрезок трубы. Затем формируется бак для воды. В топочной камере делается широкое отверстие, в него устанавливается труба дымохода. К ней прикрепляется специальная задвижка, которая будет контролировать силу тяги. К конструкции приделывается топочная дверца. С обратной стороны котла крепится небольшая трубка для подсоединения крана. Вокруг устройства строится защитный экран из кирпича

Благодаря ему будет уменьшаться негативное воздействие высоких температур на людей. Кроме этого, он защитит от случайного прикосновения и сильного ожога.

https://youtube.com/watch?v=sJMdyBa9094

Рекомендации по установке

Задолго до того как сделать котел для бани, надо определиться с расположением и диаметром дымоходной трубы. Конструкция самодельной печи должна учитывать эти моменты, чтобы потом не пришлось делать несколько поворотов дымохода, это повлияет на срок его службы. Если же вы решили разместить на трубе бак для нагрева воды, то она должна прямо подниматься и уходить через кровлю. Начиная с подшивки потолка, и до самого конца рекомендуется для дымохода применять двухслойные трубы типа «сэндвич». Температура уходящих газов в нем достаточно высокая, поэтому труба не должна напрямую контактировать с элементами потолка и кровли. Подробная схема как установить котел в баню представлена на рисунке.

Установка котла

Агрегат нельзя ставить на полы, для него нужно выполнить фундамент в виде плиты из бетона или кирпича. Облицованные деревом поверхности стен, которые находятся рядом, необходимо защитить от теплового потока с помощью экранов из базальтовых материалов. Некоторые домовладельцы задумываются о том, чем покрасить котел в бане с целью облагородить интерьер. Существуют специальные промышленные высокотемпературные краски, но их использование нецелесообразно. Температура горения дров – 600 ºС, любую краску придется часто обновлять, а стоимость ее очень высокая. Лучше устроить каменку на весь корпус, как рассказывалось выше или обложить котел керамическим кирпичом.

https://youtube.com/watch?v=sikkLTH7u4w

Статья в тему: Как сварить печь для бани из трубы

Основы самостоятельной сборки котла

Производя сборку по инструкции ниже можно получить самодельный котел для бани с мощностью, которой хватит для полноценного нагревания бани с площадью в 12-14 квадратных метров. В дальнейшем, если будет необходимость, можно будет увеличить котел и его мощность.

Для того, чтобы начать сборку необходимо иметь следующий набор:

• стальная бочка на 200 литров с толщиной стенок от 4 миллиметров;
• труба под дымоход с диаметром в 15 сантиметров;
• труба под воздуховод объемом около 10 сантиметров;
• швеллер;
• листовой металл;
• сварочный аппарат;
• молоток;
• болгарка;
• зубило.

Сборка осуществляется в следующем порядке:

Как только все материалы для того, чтобы сделать котел в баню, заготовлены, можно приступать к созданию корпуса, который будет переделан из той самой бочки на 200 литров

Перед покупкой данного изделия важно проследить, чтобы на корпусе отсутствовали дыры, участки поврежденные коррозией и т.д.
Дно бочки отрезается, а вместо него приваривается лист металла, но с толщиной от 5 миллиметров. Не нужно вырезать круг соответствующего диаметра, а наоборот установить получившийся цилиндр на квадратный лист, поскольку это упростит монтаж всей конструкции

К квадратному листу привариваются ножки, а в случае, если все же используется круглое дно, нужно сделать опоры из обрезков швеллера. В верхней части бочки вырезается отверстие для монтажа трубы дымохода. Заранее в отверстие устанавливается патрубок, который будет основой для насадки трубы дымохода.
Сделав шаг в 5 сантиметров от днища, необходимо вырезать отверстие на стенке для оборудования зольника. Использовать при этом нужно болгарку. На отверстие монтируется дверца с ручкой, а в качестве креплений используются петли.
Дальше оборудуется колосник. Для этого заготавливают лист металла по диаметру бочки, а в нем прорезаются продольные отверстия. Лист приваривается на 6-7 сантиметров выше, чем дверца в зольник. Также некоторые владельцы, делая котлы для бани своими руками, предварительно приваривают обрезки арматуры, чтобы затем уложить на них лист зольника.
На 5-7 сантиметров выше зольника в стенке бочки прорезается еще одно отверстие размером 25 на 40 сантиметров, которое станет проемом для доступа в топку. Соответственно с помощью петель нужно будет навесить дверцу соответствующих размеров.
Над топкой монтируется каменка. При этом высота топки должна составлять 30-35% от общей высоты бочки. В расчет не берется лишь расстояние от дна до камеры зольника. Топку и каменку следует разделить арматурной или швеллерной перегородкой. Профили (куски металла) размещаются с таким интервалом, чтобы в просвет между ними не проваливались камни. По своим габаритам отсеки для топлива и камней следует делать примерно одинаковыми. Окно отсека для камней также необходимо закрыть дверцей.
Еще раз необходимо по завершению работ проверить корпус котла на наличие коррозионных повреждений и устранить их. Затем можно начинать постоянную эксплуатацию установки.

https://youtube.com/watch?v=x1KT8JmAYMk
