Отличительные характеристики отопительных котлов АОГВ

Врезка АОГВ в отопление

Так как включать АГВ в домашнее отопление не сложно, сделать это можно самостоятельно, но предварительно требуется разрешение коммунальных служб. Врезка предполагает подключение агрегата к трубам отопления, а также к газовой магистрали. Чтобы частички накипи и грязь не попадали внутрь котла, на вводящие трубы нужно поставить фильтры грубой очистки. Все резьбовые соединения герметизируются при помощи пакли, уплотнительных колец.

На водопроводные трубы монтируются отсекающие краны. К основной газовой магистрали подключать котел может только тот человек, у которого есть допуск к такого рода работам. Газовая труба тоже подключается с дополнительной герметизацией. При подключении используются изделия из меди или гофрированные шланги.

Модернизация котлов АГВ производителем

Производитель котлов АГВ не спешил снимать их с производства ввиду очевидных преимуществ.

Однако, принимая во внимание то, что это оборудование нуждалось в основательной модернизации, были внесены следующие изменения в конструкцию:

  • Хрупкие стеклянные термометры заменены на более надежные приборы итальянского производства;
  • Новые системы комплектовались автоматикой американской компании Honeywell;
  • Для включения аппарата ручкой стала использоваться система пьезоподжига;
  • Новая технология нанесения покрытий позволила сделать внешний вид агрегата более эстетичным.

Схема котла АОГВ — 23

Правила обращения с системой отопления

Устанавливают агрегат в отдельном помещении. Желательно, чтобы это помещение было звукоизолированным, поскольку при включении горелки котла происходит довольно громкий хлопок.

В некоторых новых модификациях (АОГВ-23.2-1-У) этот недостаток во многом устранен, поскольку при перегреве воды автоматика не выключает горелку полностью, а переводит ее в режим, при котором пламя минимально.

Дымоход (диаметром от 140 мм) для продуктов сгорания оборудуется вне жилых помещений. Ниже места соединения трубы от нагревательного бака с дымоходом, располагается мусоросборник – «карман» для посторонних предметов и отходов, случайно попавших в канал.

Вариант исполнения дымохода для АГВ в частном доме

Для агрегата следует выделить помещение в нижней части строения. Восходящая магистраль трубопровода нуждается в утеплении. Обратную магистраль утеплять не следует.

Инструкция по монтажу устройств теплоотдачи (радиаторов, конвекторов и отопительных панелей) предусматривает их установку на наибольшей возможной высоте от самого агрегата. Для циркуляции слоев воздуха такие устройства следует устанавливать под окнами. Трубопровод обратной магистрали прокладывается под полом помещения.

Если трубопровод обратной магистрали прокладывать над дверными косяками, может происходить «завоздушивание» системы.

Общий вид фрагмента разводки труб системы отопления с АГВ

Двухдюймовые сетевые трубы выглядят не очень эстетично, однако при замене их на трубы меньшего диаметра необходимо принимать во внимание, что с уменьшением диаметра трубы растет гидродинамическое сопротивление, которое ослабляет напор воды в системе. Это, конечно, может серьезно ухудшить эффективность работы такого агрегата

Подключение АОГВ: вид сзади

При монтаже трубопроводы устанавливаются с уклоном в 1 см на каждый метр длины трубы. Это позволяет избегать появления воздушных пробок в системе, облегчает циркуляцию воды и позволяет сливать воду из системы.

Это видео рассматривает некоторые практические вопросы установки АГВ в частном доме:

Некоторые предостережения

  • При падении температуры воды в системе ниже 55-50°С начитает обильно выделяться конденсат. При накоплении он может затушить горелки;
  • Продукты горения, смешиваясь с конденсатом, образуют азотную и серную кислоты, которые вызывают коррозию оборудования;
  • Если температура воды в системе падает ниже 50°, то практически полностью прекращается ее циркуляция в системе;
  • Если помещение в зимнее время не отапливается, воду из системы необходимо сливать, но в этом случае коррозия значительно усиливается;
  • Чтобы получить горячую воду, не нагревая всю систему, можно использовать кран, который перекрывает циркуляцию в системе отопления. А если соединить прямую и обратную магистраль, можно сохранить оборот.

Теплой зимы!

Сравнительная таблица

АртикулМощностьОтапливаемаяплощадьСредний расход,м3/часМасса,кгГабариты,ммЦена завода с НДС, руб.
АОГВ-11.6-311.601160,7441,1411/304/93617600 ₽
АОГВ-11.6-111.601160,7438,2380/327/95317600 ₽
АОГВК-11.6-111.001160,7439,2406/327/95320100 ₽
АКГВ-11.6-311.601160,7442,1413/304/93620100 ₽
АОГВ-17,4-117.401740,9456466/396/95820900 ₽
АОГВ-17,4-317.40174256,2495/368/93620900 ₽
АОГВ-23,2-3-223.002321,4876580/475/112024000 ₽
АОГВК-17,4-117.401740,9460495/396/95825400 ₽
АКГВ-17,4-317.401740,9457,2495/368/93625400 ₽
АОГВ-29-3-229.002901,4876580/475/112026400 ₽

АГВ отопление частного дома удобно, тепло, недорого

На сегодня газовое отопление остается самым экономичным способом обогреть дом и обеспечить горячую воду для хозяйственных нужд.  И хотя современные газовые котлы экономичнее и удобнее в эксплуатации, многие домовладельцы продолжают использовать традиционные АГВ либо устанавливают их более новые модификации. Автоматический газовый водонагреватель используют в системах центрального водяного отопления в одноэтажных и малоэтажных зданиях.

Котёл АГВ

Он может быть одноконтурным – только для отопления, либо двухконтурным – для отопления и подогрева воды. Современные его модификации (АОГВ и АКГВ) конструктивно отличаются от старого образца. Поэтому при замене старого агрегата на новый, как правило, приходится модернизировать домовую отопительную систему (например, менять трубы и / или радиаторы и т. д.). Компромиссом может стать АОГВ итальянской фирмы Беретта, который изготавливается специально для стран СНГ по «советским» ГОСТам.

Принципы работы АГВ

Итак, отопление АГВ – что это такое и как устроен сам котел? По своей конструкции самый простой газовый водогрейный котёл напоминает обычный самовар. Его основная часть –  бак из трехмиллиметровой оцинкованной листовой стали, помещенный в кожух. Внутри бака смонтирована жаровая труба (теплообменник), которую нагревает сгорающий в топочной камере природный газ. Согретая  теплообменником вода уходит в отопительную систему, а продукты сгорания выводятся через дымоход.

Котел оборудован терморегулятором – он автоматически  включает и отключает магнитный клапан подачи газа, поддерживая нужную температуру воды.  Теплая вода легче холодной, поэтому она поднимается по трубам к радиаторам, а остывая в них, снова возвращается в бак для нагрева. Так действует система отопления с естественной (термосифонной) водяной циркуляцией. При принудительной циркуляции оборот воды в трубах ускоряет нагнетающий ее циркуляционный электронасос.

Безопасность газового котла контролирует несложная, но эффективная автоматика. Если пламя горелки гаснет или падает давление в водяной магистрали, подача газа прекращается. Отключается она в том случае, если в дымоходе нарушилась тяга (например при засорении).

Преимущества и недостатки АГВ отопления

Среди основных достоинств традиционного АГВ отопления – невысокая цена на сам котёл, особенно в сравнении с импортными водогрейными агрегатами, и его экономичность. Энергопотребление циркуляционного насоса невелико (при мощности 48 кВт за месяц – приблизительно 34-35 кВт). Уменьшить расход электроэнергии можно, установив на котёл автоматику для отключения насоса на то время, когда, когда не производится нагрев воды. Благодаря простой технической конструкции,  АГВ недорог в ремонте и обслуживании

Однако АГВ-водонагреватель уступает современным котлам в экономичности и удобстве использовании. К тому же массивен, а так как он сущствует только в напольном варианте, он занимает довольно много места. В отопительнйо системе на АГВ применяют трубы большого диаметра, поэтому дом долго прогревается и долго остывает. Это не очень удобно в межсезонье — весной и осенью.

АГВ в городских квартирах

Котельня

Сегодня многие люди хотели бы отказаться от услуг централизованной теплосети и оборудовать в своей квартире АГВ отопление. Однако переход на автономные котлы возможен не во всех зданиях. Получить разрешение на установку автономного котла легче в малоэтажных старых домах, где со времен печного отопления сохранились дымоходы нужного диаметра, и где это позволяет диаметр подводной водяной трубы.

В некоторых случаях в домах, где нет дымоходов, разрешается устраивать так называемые «приставные дымоходы» (их выводят сквозь стену). Трубы центрального отопления при отказе от него теплоизолируются специальными кожухами. Однако за редким исключением российские законодательные нормы не позволяют перейти на автономное отопление и горячее водоснабжение в многоэтажных домах.

Достоинства АОГВ и управление

При расшифровке аббревиатуры становятся понятными преимущества агрегатов, а именно:

  1. Простое и легкое управление нагревательным газовым агрегатом позволяет организовать безопасное и доступное регулирование температуры теплоносителя в пределах заданных параметров;
  2. Все устройства, детали и комплектующие изготавливаются с применением высокоточных технологий, но что это такое на практике? Это абсолютная гарантия безопасности и надежности эксплуатации газового оборудования. Кроме того, некоторые модели имеют ручное отключение газа и регулировку температуры теплоносителя;
  3. Все марки АОГВ – энергонезависимые, то есть, не привязаны к электрическим сетям и полностью автономны;
  4. Трубную разводку в системе отопления можно делать любыми трубами – полипропиленовыми, чугунными, стальными или металлопластиковыми;
  5. Теплообменник (рубашка) обычно делается из меди, что обеспечивает долговечность эксплуатации;
  6. Перепады давления в газопроводе не влияют на стабильность работы;
  7. Высокая степень термической защиты обеспечивает максимальную теплоотдачу агрегата и системы в целом.

Установка АОГВ целесообразна только в частных жилых домах, а не в квартирах из-за их высокой мощности и больших размеров.

Монтаж системы

Все работы по монтажу начинаются после составления и утверждения проекта в соответствующих организациях. Техническое задание на проектирование выдаёт газовое хозяйство. Главные требования в нём предъявляются к помещению, в котором будет находиться котёл.

Особое внимание в ТЗ уделяется общей вентиляции, устройству дымоходов, наличию газоанализаторов. Регламентируются также отступы от стен при установке оборудования

Подключение котла в систему отопления.

Нужно не только изучить, как работает система до ее покупки, но и проконсультироваться у специалистов, возможна ли установка агрегата в предполагаемом месте.

Где возможна установка

Несмотря на то, что устанавливать АГВ рекомендуется на полу в отдельном помещении, это не исключает возможность монтажа такого котла и в кухне жилого дома, квартиры при условии соблюдения соответствующих требований.

Настенные газовые котлы такого типа применяются очень редко, да и то после значительных переделок, вследствие которых причисление их к традиционным АГВ весьма условно. Выбрать оптимальное место и тип котла вам поможет консультация специалиста.

Разводка трубопроводов

Отопительная система такого типа является открытой, и её монтаж производится с верхней разводкой трубопроводов. При этом она может быть однотрубной или двухтрубной. Какую из них выбрать – решается в каждом конкретном случае индивидуально.

Установка двухтрубной системы позволяет с помощью запорной арматуры отключать тепловые приборы, но тогда резко возрастает сопротивление циркуляции теплоносителя. Без применения насоса это может создавать проблемы при работе системы отопления квартиры или дома.

Нюансы монтажа трубопроводов

Во время монтажа трубопроводов на максимально возможной высоте устанавливается расширительный бак, который примет избыточный объём воды при её нагревании. В него вваривается переливной патрубок.

Диаметр труб для подачи воды и обратного слива должен быть не менее 50 мм. Такое значительное увеличение размера необходимо для снижения сопротивления теплоносителю. Монтаж их производится с уклоном во избежание воздушных пробок.

Параметры уклона

Оптимальная величина уклона –1:100. Направление уклона верхнего (подающего) коллектора – вниз от расширительного бака до первого радиатора. Нижний (обратный) трубопровод должен иметь уклон от последнего радиатора к АГВ. Краны Маевского устанавливаются в верхние пробки отопительных радиаторов, а подпиточный кран – в обратную магистраль.

Особенности эксплуатации

Выпускался котел, естественно, на заводах СССР, изготавливался из отечественного сырья и комплектовался электроникой местного производства. Качество исполнения было на высоком уровне, а вот автоматика выходила из строя в подавляющем большинстве случаев уже в первый отопительный сезон. Но аппаратура прекрасно работала и без нее, поэтому на такой недочет никто не обращал внимания.

Зато котел был надежен и долговечен по всем другим показателям. Уровень потребления газа действительно был невероятно низким, хотя и КПД едва достигало 70%, что для газовых установок является крайне низким показателем. Но все равно, для частных домов это был единственный способ обогреть жилище при помощи современного агрегата, а не старинной печью на дровах или угле. Да и в многоэтажных домах такой котел позволял улучшить условия проживания, так как жильцы могли сами регулировать температуру внутренних помещений.

Заводской стеклянный термометр тоже быстро выходил из строя, и его приходилось менять на более качественное изделие. Зато для починки можно было использовать детали от любой другой техники. Главное, чтобы размер и форма подходили, а как приладить их на место умельцы находили без проблем. Вообще модель имела невероятное количество пользовательских модификаций.

Газовые котлы АОГВ-11.6-3: инструкция по применению

В России и на всем постсоветском пространстве, наряду со старыми «советскими» котлами отопления АГВ, имеют большое распространение и разные отзывы газовые котлы АОГВ-11.6-3 Ростов или Жуковский. Данные аппараты работают на газе, а он, как известно, самый дешевый вид топлива на сегодняшний день. Кроме того, котлы АОГВ достаточно неприхотливы и не требуют каких-то специальных условий для их работы.

В этой статье попытаемся разобраться в котлах АОГВ, что это такое, рассмотреть технические характеристики энергонезависимых газовых котлов отопления АОГВ-11.6, недостатки, цены и составить для себя инструкцию по применению.

АОГВ что это такое

Многим из тех, кто озадачился покупкой газового котла АОГВ, сначала может показаться непонятным такое название котла. На самом деле всё просто.

АОГВ — это аббревиатура, ее расшифровка — Аппарат Отопительный Газовый Водонагревательный. Цифра, которая стоит после этой аббревиатуры, указывает на мощность газового котла. Например, расшифровка аббревиатуры АОГВ-11.6 говорит о том, что данный газовый отопительный аппарат имеет мощность 11,6 кВт, АОГВ-17,4 соответственно 17,4 кВт и т.д.

Рассмотрим котлы АОГВ на примере популярных котлов, выпускаемых на заводе города Жуковский, производства ЖМЗ.

Котлы АОГВ-11.6-3 серии Комфорт, Универсал и Эконом

Энергонезависимые газовые котлы АОГВ-11.6-3 предназначены для отопления частного дома, гаража или других помещений. Выпускаются только в напольном варианте. Бытовые версии газовых котлов имеют линейку от 11 до 29 кВт мощности. Основным видом топлива котла АОГВ служит природный газ.

Нагрев воды происходит при помощи газовой горелки, расположенной под баком-теплообменником снизу котла. При замене форсунок газовой горелки возможно использование котла и на сжиженном газе. Корпус и теплообменник котла выполнены из стали. Теплообменник для нагрева воды имеет трубчатое строение, что способствует его достаточно высокому КПД.

Входной и выходной штуцер, для подключения теплоносителя расположены на задней части корпуса котла. Диаметр этих штуцеров составляет 40 мм или 1 1/2 дюйма. Внизу располагается «обратка», вверху — «прямая». Дымовой канал подсоединяется к верхней части корпуса котла АОГВ, диаметр дымохода должен составлять не менее 120 мм.

Котлы выпускаются как одноконтурные, так и двухконтурные: под названием АКГВ-11,6-3. Последние предназначены как для отопления, так и для горячего водоснабжения.

Устройство котла АКГВ-11.6

Двухконтурные газовые котлы АКГВ мощностью 11 кВт дадут вам 4-5 литров теплой воды в минуту. Этого, конечно, хватит, например, для того, чтобы помыть руки или посуду, но не более.

Чем отличаются напольные газовые котлы АОГВ

Итак, в быту наиболее распространены котлы отопления АОГВ-11.6-3 серии Эконом и Универсал. Основное отличие этих серий заключается в типах автоматики, установленной на котлах.

Газовые котлы АОГВ-11.6-3 Эконом имеют отечественную автоматику. Управление работой этого котла осуществляется при помощи ручки терморегулятора и электромагнитного клапана, к которому подключены датчик тяги и термопара.

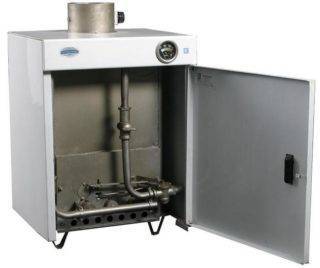

Котел АОГВ-11.6-3 Эконом

Термопара — это важный элемент автоматики газового котла АОГВ. Она выполнена из меди, по форме напоминает толстый пруток. Служит для контроля наличия пламени на запальнике. Если уровень тяги понижается, срабатывает датчик тяги и электромагнитный клапан перекрывает подачу газа.

Автоматика котла АОГВ-11.6-3 серии Эконом

Котел АОГВ-11.6-3 Универсал с автоматикой Sit

Котлы АОГВ и АКГВ серии «Комфорт» снабжены американской автоматикой Honeywell, которая также имеет встроенный пьезоэлемент, но несколько другую конструкцию.

Преимущества котлов АОГВ-11,6-3

— возможность работы в системах с естественной и принудительной циркуляцией

— совместим с любым материалом, из которых выполнена система отопления (сталь, чугун, полипропилен, металлопластик)

— возможность работы на природном и сжиженном газе

Недостатки котлов АОГВ

— устаревшая автоматика на котлах серии Эконом

— трудно найти запчасти, если требуется их замена при неисправности

— довольно высокая цена по сравнению с конкурентами

Котлы АОГВ-11.6: цена на продукцию

На сегодняшний день покупка одноконтурного газового котла серии Эконом обойдется в 11-12 тысяч рублей, серии Универсал 13-14 тысяч. Цена указана по состоянию на сентябрь 2014г.

В данной статье мы составили инструкцию на котлы АОГВ-11,6-3, разобрали принцип работы, основные преимущества и недостатки, а также технические характеристики и цены. И в заключение, посмотрим небольшой видео обзор.

Конструкция АГВ

Газовый котел АОГВ имеет газотрубную конструкцию с вертикальным расположением жаровой трубы и устанавливается на пол. Круглая горелка располагается снизу. Воздух, потребный для горения, поступает через нижние отверстия в кожухе. Удаление продуктов горения происходит естественным путем, через трубу дымохода вверху, у основания которого находится колпак тягопрерывателя с дверцей.

Жаровая труба поделена на секции так называемыми турбулизаторами, которые провоцируют завихрение потока отходящих газов, снижают его скорость и увеличивают КПД устройства.

Патрубок подключения прямой магистрали системы отопления смонтирован на верхней крышке котла. Обратки — на боковой. Газовый котел АГВ-80 отличается от АГВ-120 тем, что топливная магистраль с запорной арматурой находится на внешней стороне и не имеет кожуха.

В комбинированных моделях (с литерой «К») имеется змеевик, обхватывающий жаровую трубу изнутри. Он обеспечивает подачу горячей воды в систему водоснабжения.

Автоматика котла прекращает подачу газа в трех случаях:

  1. При падении тяги.
  2. Падении давления в топливной магистрали.
  3. Отрыве пламени или произвольном прекращении горения.

Подключения к электрическим сетям не требуется, устройство полностью автономно. Кожух котла делается круглым или квадратным, что зависит от типа исполнения — «Эконом», «Универсал» или «Комфорт».

Преимущества и недостатки


Для удобства можно выбрать настенную или напольную модель

Устройство имеет такие достоинства:

  • простота управления – регулировка параметров осуществляется в автоматическом или механическом режиме;
  • возможность регулировки температуры жидкости в системе в пределах определенных параметров;
  • высококачественное производство аппаратуры, а также ее комплектующих отечественной фирмой – в случае поломки не будет проблем с поиском запасных деталей;
  • энергонезависимость и универсальность;
  • возможность использования любых труб для монтажа отопительной системы;
  • долговечность;
  • возможность выбора моделей: напольных, настенных, одно- или двухконтурных (модификации АОГВ);
  • стабильность работы аппарата даже при сильных колебаниях давления газа в системе;
  • хороший уровень термической защиты: при появлении любой неисправности устройство будет автоматически отключаться.

АГВ котлы имеют относительно небольшую стоимость, поэтому являются популярными. Однако, они имеют недостатки:

  • устаревший дизайн;
  • КПД на уровне 85-56%;
  • до тех пор, пока аппарат не наберет 30 градусов, есть риск образования конденсата в нижней части конструкции, что способно потушить горелку.

Принцип действия

Все котлы АОГВ выглядят как одноконтурный механизм, который оснащен атмосферной горелкой внутреннего типа. Максимально полный охват нагреваемой поверхности в таких котлах обеспечивается энергией сгорающего газа. Это происходит благодаря специальным микрофакельным горелкам.

Внизу котла, непосредственно под баком с теплообменником, находится газовая горелка, с помощью которой происходит нагревание воды. При небольшой модернизации устройства возможна его эксплуатация на основе сжиженного газа.

Стальной теплообменник обладает трубчатой конфигурацией, что и обеспечивает высокий КПД техники. В задней области газового котла расположены выходной и входной штуцеры диаметром примерно 4 см, предназначенные для подключения носителя тепла. В нижней части устройства расположена обратка, а в верхней – так называемая «прямая».

Дымоход имеет диаметр порядка 120 мм и соединен с верхней частью устройства.

Управление агрегатом происходит с помощью клапана, обладающего электромагнитными свойствами, и рычага терморегулятора. Иногда выпускают котлы с пьезорозжигом или автоматическим запуском. К клапану присоединены термопара и датчик тяги. Медная термопара контролирует наличие огня на запальнике и считается важным компонентом котла. Датчик тяги способен перекрыть поступление газа в случае уменьшения тяги.

Правила эксплуатации системы отопления на основе АОГВ

Перед тем, как выбрать АГВ, необходимо ознакомиться с основными правилами.

Котел следует установить в изолированном помещении, так как включение агрегата сопровождается громким хлопком. Некоторые модификации могут похвастаться частичным устранением этой проблемы. В них после нагрева воды до определенной температуры горелка не отключается, а переходит в режим минимального пламени.

Для подключения котла следует пригласить специалиста газовой службы, который параллельно зарегистрирует аппарат.

АГВ лучше всего расположить в нижней части дома, а восходящий трубопровод обязательно утеплить. При этом обратная труба в утеплении не нуждается.

Элементы системы отопления, отвечающие за теплоотдачу, должны располагаться на максимально возможной высоте от основного элемента АГВ. Оптимальным считается размещение радиаторов или отопительных панелей под окнами, это обеспечивает циркуляцию слоев воздуха. Обратную трубу рекомендуется разместить под полом, в этом случае риск «завоздушивания» системы сводится к минимуму.

Безупречную работу системы на основе АГВ обеспечивают двухдюймовые сетевые трубы, которые имеют не очень эстетичный вид

При замене этих элементов на трубы меньшего сечения следует принимать во внимание некоторые последствия. Дело в том, что меньший диаметр труб увеличивает гидродинамическое сопротивление, которое в свою очередь приводит к снижению напора воды в системе

Решая задачу, что лучше газовый котел или АОГВ, следует учитывать, что эффективность работы во многом зависит от правильно выбранного уклона трубопровода. Рекомендуемый уклон составляет 1 см на один погонный метр трубы. В этом случае меньше образуются воздушные пробки в системе, более свободно циркулирует теплоноситель и появляется возможность беспрепятственного слива воды из системы.
