Варианты изготовления
Своим заказчикам мы предлагаем несколько вариантов перфорации, типоразмеров и цветов окраски. У нас легко подобрать конструкции на фасад любого дизайна. С продукцией КОРБАС у вас не будет проблем с получением разрешения на установку кондиционера.
Но если никакой из предложенных вариантов не подходит, мы изготовим бокс по вашим конкретным требованиям. Достаточно предоставить эскиз, мы сами разработаем чертежи и произведём необходимые расчёты конструкции.
Облицовка
Стандартные варианты исполнения облицовки декоративного короба для наружного блока кондиционера такие же, как у корзин:
перфорированный лист стандартных рисунков (см. все варианты);
ламельная перфорация (вентиляционная решётка).
вы можете предложить собственные варианты рисунка для перфорации. Или заказать бокс с разной облицовкой на боковых и передней панелях (фото 5).
Размеры
Наружные блоки разных марок отличаются по размеру. Мы проанализировали оборудование большинства производителей и разработали 4 основных размера изделий КОРБАС — они подходят практически для всех сплит-систем
Чтобы выбрать нужный размер, достаточно знать габариты вашего блока. Таблицу с размерами можно посмотреть здесь.
Варианты крепления
Наши боксы можно монтировать на все виды стен:
Для вентфасадов предусмотрено крепление с помощью разборных кронштейнов фКПГ.
Для стен без внешнего утепления применяются фасадные кронштейны КПГ.
Назначение и функции корзины под кондиционер
Кованная антивандальная корзина защитит кондиционер от намеренной порчи и кражи
Антивандальная корзина для кондиционера – это металлический каркас, который обтянут решеткой со всех сторон. Имеется доступ в виде дверцы на створках с замком – висячим или встроенным. Полная защита включает в себя установку сигнализации, издающей звук, по которому сторож или ответственное лицо должен вызвать помощь.
Защита со всех сторон решеткой, изготовленной из металла или прочной нержавеющей стали – это гарантия безопасности дорогостоящего оборудования. Есть варианты дешевле и проще – защитные козырьки, сделанные из легкого алюминия или тонкой стали. Их функция сводится к защите от падающих сверху сигаретных окурков или птичьего помета. В случае падения снега или льда с крыши – такое приспособление кондиционер не спасет. Известны случаи, когда глыба весом 60 кг отрывала легкий козырек вместе с ножками, на которых был установлен кондиционер. Внешний блок удерживали трубы, соединяющие его с внутренним оборудованием.
Нарушить положение блока, расположенного вблизи проезжей части, могут грузовые автомобили, случайно зацепившие оборудование. Это происходит возле магазинов, когда происходит разгрузка товаров и водитель старается подъехать поближе. Даже самая сильная защита пострадает от многотонного объекта, но в ряде случаев водитель, услышав скрежет металла, останавливается и поломки удается избежать.
Уличный чехол для кондиционера одновременно выполняет декоративную функцию. В таком случае его стараются выполнять в определенной технике: кованными, окрашенными под бронзу или с эффектом старины. Варианты отделки разные, исходя из стиля здания и места расположения прибора.
Короб обязательно должен открываться, чтобы мастера могли обследовать оборудование, отремонтировать или заменить детали.
Минусами установки являются:
- ограничение доступа для обслуживания;
- для ремонта компрессора нужно будет демонтировать решетку, а это дополнительные расходы.
Необходимость установки защитного короба нужно определять исходя из места нахождения внешнего блока, его доступности для посторонних лиц, конструкции крыши.
Назначение и функции экрана и корзины под кондиционеры
Для органов власти многих крупных российских городов бессистемная установка кондиционеров стала настоящей головной болью. Из-за отсутствия внятной законодательной базы в этом вопросе внешние фасады домов постепенно приобрели такой «пестрый» вид, что архитекторы забили тревогу. Предлагаемое нами решение позволяет полностью решить эту проблему.
Мы производим и реализуем изделие, получившее название корзина для кондиционера КОРБАС. Его основное предназначение – придать фасадам здания единый вид и защитить наружный блок кондиционера. Речь идет не просто о ящике из металла. Корзины для кондиционеров на фасаде позволяют вписать видимые части оборудования в общий стиль любого архитектурного сооружения.
Для установки на уже существующий блок кондиционера разработана специальная конструкция экрана КОРБАС, которая позволяет скрыть наружный блок на фасаде без лишних затрат и демонтажа климатической техники.
Корзины КОРБАС подходят для установки на кондиционеры таких производителей, как
- Aeronik
- Кондиционеры Airwell
- Кондиционеры Ballu
- Carrier
- Daikin
- Dantex
- Fujitsu General
- General
- GENERAL CLIMATE
- Ghigo
- GREEN
- Hisense
- Hitachi
- Hyundai
- Кондиционеры LG
- MIDEA
- Mitsubishi Heavy
- Mitsubishi Electric
- NEOCLIMA
- Panasonic
- RIX
- Roda
- Samsung
- Toshiba
Размерный ряд корзин и экранов КОРБАС
Фасадный ящик для кондиционера имеет два варианта заполнения (перфорированным листом или металлическими ламелями) и 4 типовых размера:
| Наименование | Размеры корзины | Характеристики кондиционера | ||
|---|---|---|---|---|
| В*Ш*Г, мм | Габариты внешнего блока(В*Ш*Г), мм | Мощность | Охлаждение | |
| КОРБАС КДК 1 | 600*900*550 | до 550*750*310 | 2-3 кВт | 1 комната |
| КОРБАС КДК 2 | 700*1000*550 | до 650*800*320 | 3-5 кВт | 2 комнаты |
| КОРБАС КДК 3 | 900*1200*600 | до 840*960*420 | 5-8 кВт | 3 комнаты |
| КОРБАС КДК 4 | 1050*1300*650 | до 1000*1000*440 | от 8 кВт | до 6 комнат |
Варианты облицовки
Рисунок и размер перфорации подобран таким образом, чтобы обеспечить оптимальное соотношение доступа воздуха к системе вентиляции, а также скрыть неэстетичный вид внешнего блока и придать единый стиль всему фасаду здания.
- заполнение перфорированным листом;
- заполнение вертикальными ламелями;
- заполнение горизонтальными ламелями;
- заполнение ламельной перфорацией (вентиляционная решётка).
| Вид | Обозначение | Описание |
|---|---|---|
| Rq | Круглая перфорация с прямыми рядами отверстий | |
| Rv | Круглая перфорация со смещенными рядами отверстий | |
| Rc | Круглая перфорация с разными диаметрами отверстиями | |
| Qg | Квадратная перфорация без смещения отверстий | |
| Qv | Квадратная перфорация со смещенными рядами отверстий | |
| Qd | Квадратная перфорация с диагонально смещенными рядами отверстий | |
| Lv | Прямоугольная узкая перфорация с диагонально смещенными рядами отверстий | |
| Vv | Прямоугольная широкая вертикальная перфорация (вентиляционная решетка) | |
| Vg | Прямоугольная широкая горизонтальная ламельная перфорация (вентиляционная решетка) |
Новый вариант облицовки! Серия «Палитра цвета»
НОВИНКА! Серия «Золотая классика»
Основные и вспомогательные функции:
- Антивандальная защита для кондиционера, защита от несанкционированного доступа и от актов вандализма.
- Придание зданию единого архитектурного стиля.
- Защита наружного блока кондиционера от перегрева.
Защитный короб для кондиционера устанавливается как на панельные, кирпичные, бетонные стены, так и на фасады с вентилируемыми панелями.
Чтобы конструкции КОРБАС выглядели еще более эстетично, мы разработали конструктив изделий таким образом, чтобы несущие кронштейны были скрыты.
Полезно для застройщиков
Корзина для кондиционера КОРБАС обладает как минимум тремя полезным свойствами. Помимо антивандальной защиты кондиционера, основное предназначение – решение проблемы бессистемной установки блоков на фасаде здания. Мы предлагаем учитывать специальные места для размещения наружных блоков еще на этапе дизайна и проектирования зданий. После сдачи здания в эксплуатацию монтаж наружного блока предельно упрощается, и владельцы самостоятельно принимают решение, когда это сделать.
Протяженность фреоновой магистрали
Пользователи климатической техники часто ведут споры о расстоянии от внешнего блока кондиционера до внутреннего, а затем экспериментируют с установкой. Их можно понять – иногда особенности интерьера или расположения комнат требуют увеличения длины трубопровода.
Но профессиональные монтажники точно знают, что самовольно увеличивать или уменьшать длину трубопровода нельзя. И действительно, отступление от требуемых параметров тут же сказывается на производительности кондиционера.
Выясним, какими должны быть нормы установки и почему нельзя их менять.
Нормы расстояния между блоками
Монтажные нормативы устанавливает производитель. Если вы возьмете инструкцию, то в разделе по установке найдете схемы и рабочие параметры, на которые нужно ориентироваться при монтаже.
Как правило, указывают максимальную длину магистрали, о минимальной ничего не говорится. Но в комплекте с блоками вы найдете медные трубки для их соединения – их ни в коем случае нельзя укорачивать.
Длина трубопровода зависит от модели.
Для бытовых сплит-систем с внутренним настенным блоком действуют следующие нормы:
- максимальное расстояние между блоками – 15 м или 20 м (реже – 10 м);
- минимальное расстояние между блоками – 3, 4, 5 м (по длине трубы в комплекте).
Точные данные указаны в технических документах к конкретной модели.
По параметрам, указанным в таблице, понятно, что при удлинении трассы требуется дополнительное заполнение контура фреоном.
Если сплит-система укомплектована 5-метровой трубой, укорачивать ее нельзя. Что делать, если расстояние между блоками всего 3 м, а трубка – 5 м? Нужно просто аккуратно смотать ее крупными кольцами, без сломов и перекручиваний, и оставшиеся 2 м спрятать в одном из блоков.
Слишком короткий трубопровод
Если производителями не указана минимальная длина фреоновой магистрали ни в одном из доступных источников (бумажной или электронной инструкции, видеоролике), ориентируйтесь на общепринятое значение – 3 м. Короче трассу делать нельзя.
Если вспомним, как происходит процесс перехода хладагента из одного состояния в другое, то поймем, что короткой трубы просто не хватит для полного преобразования вещества. Фреон, не успевший превратиться в газ в испарителе, в виде жидкости поступит в компрессор, чего допускать нельзя.
Последствия установки слишком короткого трубопровода бывают различными:
- поломка деталей кондиционера;
- переход вибраций от наружного модуля к настенному;
- нехарактерные для кондиционера шумы – бульканье фреона в трубопроводе.
Перечисленные неприятности можно устранить только увеличением длины трубопровода. Как видите, небольшой монтажный нюанс оказался очень важным.
Расстояние больше стандартного
Как вам уже известно, максимальная длина фреоновой магистрали ограничена 20 метрами. Это значение актуально для домашних моделей со средней производительностью 2,5-3 кВт. Но для полупромышленных агрегатов от 8-9 кВт используются другие границы – длина трубопровода увеличивается до 50 м.
Можно сделать вывод, что параметры расстояния между блоками сплит-систем напрямую связаны с такой технической характеристикой, как производительность.
Самое опасное, что может произойти при слишком длинном трубопроводе – снижение давления. Причем негативные последствия ожидают оба участка – газовый и жидкостный.
Если падает давление газа перед поступлением его в компрессор, то на выходе оно также становится более низким. В результате снижаются параметры температуры, происходит обмерзание.
Специальной функции подогрева магистрали не предусмотрено, поэтому компрессор из-за нагрузки перегревается и ломается. Особенности диагностики компрессора и способ его ремонта вы рассмотрели в статье: Как проложить трассу кондиционера: специфика устройства коммуникаций
Снижение давления на участке трубопровода с жидким фреоном приводит к тому, что растет доля газа. Большое содержание газа увеличивает скорость движения хладагента, что приводит к еще большему падению давления. В таких условиях нормальное функционирование кондиционера просто невозможно.
Но есть один выход: чтобы снизить потери давления в магистрали, увеличивают диаметр медной трубы. Для этого используют формулу:
Профессиональные монтажники советуют увеличивать длину фреоновой магистрали только на горизонтальных участках.
Чтобы не обращаться к сложным вычислениям, рекомендуют увеличить диаметр трубы для газа (она чуть толще) на 1 размер: то есть 3/8 заменить на 1/2, 1/2- на 5/8 и т.д.
И обычный монтаж кондиционера, и замену труб не рекомендуем выполнять самостоятельно. Опытные специалисты лучше знают, как поступить в сложных случаях и избежать возникновения неполадок.
Ассортимент продукции КОРБАС
Все изделия соответствуют ТУ 4863-027-92716048-2015 и имеют сборно-разборную конструкцию (смотрите фотографии корзин).
«Палитра цвета»: та же корзина КОРБАС, но в новом цвете!
Сборно-разборная конструкция позволяет проводить окраску порошковыми красками каждого элемента в отдельности в любой цвет по желанию заказчика.При этом вид перфорации может быть любой из каталога 2D-перфорации модельного ряда КОРБАС.
Золотая классика: новый дизайн облицовки корзин из алюминиевых ламелей является универсальным решением как для домов с классическим фасадом, так и для зданий в современном архитектурном стиле.
Комплексный подход при обустройстве фасадов и размещении кондиционеров в специальные корзины КОРБАС позволяют сделать облик здания аккуратным, гармоничным и современным!
Корзины КОРБАС являются отличным выходом из ситуации, когда УК запрещает размещение кондиционера на фасаде дома.

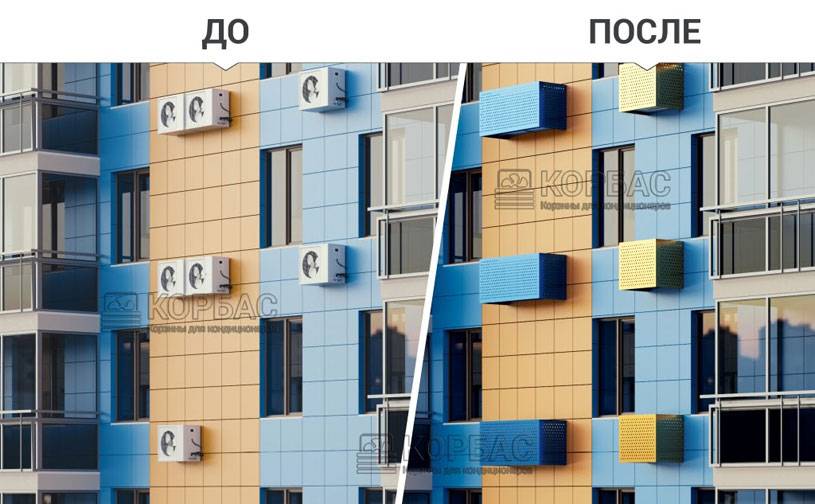

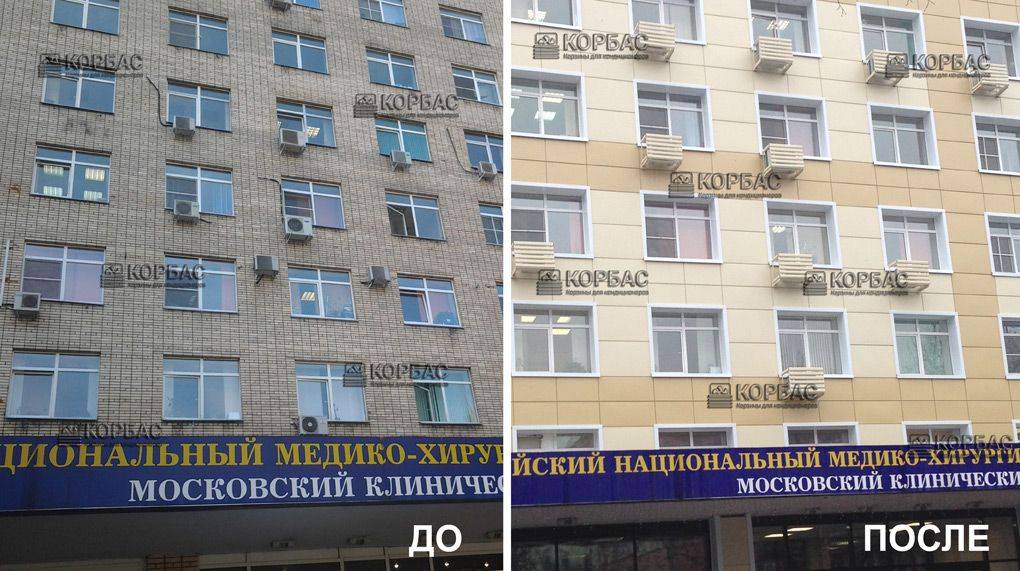

Обустройство фасада здания: до и после установки корзин КОРБАС
ПОЧЕМУ КОРБАС?
Единственная на рынке стандартизированная продукция, на которую существует вся необходимая техническая документация:
- сертификат соответствия
- расчеты и испытания на нагрузку смотреть отчёт
- заключение о работоспособности климатической техники скачать результаты климатических испытаний
- 5 лет гарантия на конструкцию.
Все элементы корзин, включая кронштейны для крепления к фасаду, выполнены из оцинкованной стали без использования сварки, плазменной или лазерной резки. Такое решение позволяет избежать появления ржавчины на корзинах.
Существующие 4 типоразмера разработаны специально для установки наружных блоков кондиционеров любых производителей и габаритов.
По результатам проведенных испытаний и расчетов продукция КОРБАС выдерживает нагрузки в условиях, приближенных к невозможным: с учетом снеговой нагрузки 180 кг/м² , нагрузки по обледенению 5 см, ветровой нагрузки и веса блока кондиционера. Корзины КОРБАС выдерживают нагрузку до 100 кг.
Разработан уникальный разборный кронштейн, выполненный полностью из оцинкованной стали без применения сварки: это позволяет заложить кронштейн под корзину в момент монтажа вентфасада и не создавать препятствия движению строительной люльки.
Результаты климатических испытаний подтверждают, что работоспособность сплит-систем при установке в корзину КОРБАС не нарушается, а также продукция КОРБАС не оказывает существенного влияния на энергопотребление и уровень шума.
Простота монтажа обеспечивается за счёт сборно-разборной конструкции, которая также позволяет проводить временный демонтаж облицовочных панелей в процессе обслуживания блока кондиционера.
Благодаря сборно-разборной конструкции, доставка продукции выходит в 5 раз дешевле, чем сварной конструкции на каркасе.
Важно: Осуществляем доставку по всей России!
Регулируемые кронштейны, которые позволяют установить точное положение горизонтальных направляющих под внешний блок кондиционера любого размера.
Полное сопровождение: от предоставления образцов до разработки чертежей для внесения конструкции в проект и предоставления технических отч`тов для прохождения гос.экспертизы.
Собственный конструкторский отдел выполняет расчёты на нагрузку в зависимости от конкретных условий объекта, а также даёт рекомендации по применению крепёжных изделий.
Комбинация нескольких корзин в одно конструкцию для размещения крупногабаритной климатической техники или нескольких кондиционеров.
ВНИМАНИЕ: КАЧЕСТВО
ОСТОРОЖНО: При покупке обращайте внимание на материал, из которого изготавливаются корзины для кондиционеров!
Каркасные сварные конструкции из черного металла имеют привлекательную цену, но эта экономия происходит за счет экономии на качестве, надежности и эстетичности продукции.
Изделия из черного металла покрываются ржавчиной уже через 6-12 месяцев !
В отличие от большинства предложений на рынке корзины и экраны КОРБАС выполнены полностью из оцинкованной стали без применения сварки !
Мы дорожим своей репутацией, поэтому мы гарантируем наше качество!
Преимущества
Данные конструкции полностью или частично закрывают наружный блок. Они имеют различный дизайн из горизонтальных, вертикальных алюминиевых ламелей или перфорации. Сквозные отверстия на поверхности обеспечивают доступ воздуха к технике. Производитель предлагает рисунки перфорации на выбор, в том числе по запросу заказчика разрабатываются индивидуальные узоры.
Облик здания преображается: наружные блоки оказываются закрытыми защитно-декоративными элементами, которые можно возводить в ниши или соединять между собой. Корзины, короба, экраны органично вписываются в дизайн дома, выгодно дополняют его. Можно выбрать оттенок, максимально соответствующий цвету фасада — тогда наружные блоки совсем не выделяются на фоне стены. Другой вариант — контрастные цвета. Если у фасада сдержанное цветовое решение, защитные элементы могут выступать в роли ярких акцентов. Доступны для заказа двухцветные модели.
Продукция «Корбас» сертифицирована: изделия прошли соответствующие испытания. Они не нарушают работоспособность кондиционера и со временем не теряют эстетичности. Специально разработанные кронштейны для крепления подходят для монтажа конструкций на любой фасад.
Общие черты всех трёх типов конструкций
Все они выполняют одну задачу и относятся к одной категории продукции. Этим и обусловлено немалое количество общих черт экранов, корзин и коробов для кондиционеров. В их числе:
Различные варианты дизайна
Обеспечиваются благодаря обилию цветовых решений (как правило, подбираются по каталогу RAL), разнообразию рисунков перфорации и расположению ламелей.
Разные типоразмеры
Производители анализируют наиболее распространённые на рынке модели кондиционеров и, соответственно, их габариты.
На основании этой оценки и предлагаются несколько типоразмеров, обычно общих для продукции разного типа. Впрочем, это не значит, что под нестандартное оборудование не удастся подобрать подходящую продукцию: в таком случае выручит решение под заказ.
Облицовка
Чтобы сохранить эстетичность фасада здания, кронштейны (несущие и на боковых частях) закрывают облицовкой.
Резюме
Итак, несмотря на большое количество общих характеристик, все три типа продукции всё же разные.
Как выбрать максимально подходящий вариант?
Вот шпаргалка:
экран — для зданий, где кондиционеры уже установлены; для желающих сэкономить;
короб — для фасадов, где важно максимально скрыть «чужеродный объект» — климатическую технику; для зданий, где особенно велик риск хищения кондиционера или броска бутылки; для мест, где много деревьев (защита от упавших веток и т.д.);
корзина — компромиссный вариант. Зачастую её устанавливают тогда, когда защиты экрана недостаточно, а короб кажется неоправданно дорогим.
Продукция КОРБАС®
Компания ЭСКОН выпускает под торговой маркой КОРБАС следующие типы антивандальных решеток для наружных блоков кондиционеров:
корзины;
короба;
панели;
экраны.
Эти сборно-разборные конструкции состоят из облицовочных панелей и кронштейнов. Количество облицовочных панелей зависит от типа изделия. Так, экран закрывает наружный блок только с одной стороны, панели и корзины — с трех, а боксы — со всех, в т.ч. сверху и снизу.
Компания производит защитные конструкции из качественной оцинкованной стали. Цветное порошковое покрытие декоративно, обеспечивает дополнительную защиту от коррозии и механических повреждений. Наши антивандальные решетки для ваших кондиционеров способны с честью выдержать все капризы погоды без потери функциональности и эстетики.
Просто выберите подходящее цветовое решение по нашему каталогу RAL, а мы воплотим его в жизнь в точном соответствии с вашими пожеланиями.
Ассортимент продукции КОРБАС
Все изделия соответствуют ТУ 4863-027-92716048-2015 и имеют сборно-разборную конструкцию (смотрите фотографии корзин).
«Палитра цвета»: та же корзина КОРБАС, но в новом цвете!
Сборно-разборная конструкция позволяет проводить окраску порошковыми красками каждого элемента в отдельности в любой цвет по желанию заказчика.При этом вид перфорации может быть любой из каталога 2D-перфорации модельного ряда КОРБАС.
Золотая классика: новый дизайн облицовки корзин из алюминиевых ламелей является универсальным решением как для домов с классическим фасадом, так и для зданий в современном архитектурном стиле.
Комплексный подход при обустройстве фасадов и размещении кондиционеров в специальные корзины КОРБАС позволяют сделать облик здания аккуратным, гармоничным и современным!
Корзины КОРБАС являются отличным выходом из ситуации, когда УК запрещает размещение кондиционера на фасаде дома.
Обустройство фасада здания: до и после установки корзин КОРБАС
ПОЧЕМУ КОРБАС?
Единственная на рынке стандартизированная продукция, на которую существует вся необходимая техническая документация:
- сертификат соответствия
- расчеты и испытания на нагрузку смотреть отчёт
- заключение о работоспособности климатической техники скачать результаты климатических испытаний
- 5 лет гарантия на конструкцию.
Все элементы корзин, включая кронштейны для крепления к фасаду, выполнены из оцинкованной стали без использования сварки, плазменной или лазерной резки. Такое решение позволяет избежать появления ржавчины на корзинах.
Существующие 4 типоразмера разработаны специально для установки наружных блоков кондиционеров любых производителей и габаритов.
По результатам проведенных испытаний и расчетов продукция КОРБАС выдерживает нагрузки в условиях, приближенных к невозможным: с учетом снеговой нагрузки 180 кг/м² , нагрузки по обледенению 5 см, ветровой нагрузки и веса блока кондиционера. Корзины КОРБАС выдерживают нагрузку до 100 кг.
Разработан уникальный разборный кронштейн, выполненный полностью из оцинкованной стали без применения сварки: это позволяет заложить кронштейн под корзину в момент монтажа вентфасада и не создавать препятствия движению строительной люльки.
Результаты климатических испытаний подтверждают, что работоспособность сплит-систем при установке в корзину КОРБАС не нарушается, а также продукция КОРБАС не оказывает существенного влияния на энергопотребление и уровень шума.
Простота монтажа обеспечивается за счёт сборно-разборной конструкции, которая также позволяет проводить временный демонтаж облицовочных панелей в процессе обслуживания блока кондиционера.
Благодаря сборно-разборной конструкции, доставка продукции выходит в 5 раз дешевле, чем сварной конструкции на каркасе.
Важно: Осуществляем доставку по всей России!
Регулируемые кронштейны, которые позволяют установить точное положение горизонтальных направляющих под внешний блок кондиционера любого размера.
Полное сопровождение: от предоставления образцов до разработки чертежей для внесения конструкции в проект и предоставления технических отч`тов для прохождения гос.экспертизы.
Собственный конструкторский отдел выполняет расчёты на нагрузку в зависимости от конкретных условий объекта, а также даёт рекомендации по применению крепёжных изделий.
Комбинация нескольких корзин в одно конструкцию для размещения крупногабаритной климатической техники или нескольких кондиционеров.
ВНИМАНИЕ: КАЧЕСТВО
ОСТОРОЖНО: При покупке обращайте внимание на материал, из которого изготавливаются корзины для кондиционеров!
Каркасные сварные конструкции из черного металла имеют привлекательную цену, но эта экономия происходит за счет экономии на качестве, надежности и эстетичности продукции.
Изделия из черного металла покрываются ржавчиной уже через 6-12 месяцев !
В отличие от большинства предложений на рынке корзины и экраны КОРБАС выполнены полностью из оцинкованной стали без применения сварки !
Мы дорожим своей репутацией, поэтому мы гарантируем наше качество!
