Монтаж короба из гипсокартона на потолке своими руками

Цвет

Перед подбором цветовой гаммы для отделки туалета определите площадь помещения и то, как соотносится высота потолков с длиной и шириной.

Натяжной потолок с фотопечатью

Если комната имеет достаточную площадь и потолки кажутся относительно низкими, то их нужно визуально «поднять». Для этого применяются светлые оттенки голубого, розового, зеленого и бежевого. Подходит для этого и классический белый цвет. Усилить эффект поможет серебристый или светло-металлический оттенки. Альтернативным вариантом для визуального «поднимания» потолков может быть зеркальная отделка с помощью панелей или натяжного полотна из поливинилхлорида.

Цены на пластиковые потолочные панели

пластиковые потолочные панели

Черный натяжной потолок — не лучший вариант для туалета

Голубой потолок – нестареющая классика

А в ситуации, когда длина и ширина туалета очень малы и даже стандартные 2,5 метра кажутся чрезвычайно высокими для потолков, применять светлые цвета нежелательно – помещение станет неуютным, вы, ваши домочадцы и гости будете себя ощущать здесь как в колодце. Потому используйте в меру темные цвета – синий, фиолетовый, темно-серый. В некоторых ситуациях допустим золотистый.

Выбор цвета краски для потолка в туалете

Еще одно правило отделки, которое следует помнить – не допускайте однотонности стен и потолка, результатом будет очень неуютное помещение, больше напоминающее тюремную камеру.

При отделке потолка нужно избегать однотонности

Как в ванной комнате сделать красивый потолок из гипсокартона

Что бы ваша работа выглядела красиво и обнадеживала в плане прочности и устойчивости, необходимо вести монтаж потолков строго в соответствии с технологией. Самая первая задача, с которой необходимо справиться – это подготовить ванную комнату для последующего монтажа. Технология выдвигает следующие требования:

• используется только влагостойкий материал (при покупке смотрите на маркировку ГКЛВ);
• при сочетании гипсокартонных потолочных поверхностей со стенами, покрытыми керамической плиткой, отелочный материал укладывается в два слоя;
• купленный отделочный материал необходимо дополнительно обработать средством (антисептики), защищающим поверхность гипсокартона от влаги и грибка;
• сборка и монтаж подвесной системы осуществляется только на металлический каркас;
• при сооружении многоуровневых потолков, для последующего крепления элементов интерьера и мебели, каркас требует усиления;
• финишная обработка заключается в обязательной грунтовке, шпаклевке и затирке.

Порядок работ –  монтаж каркаса

Для того, что бы правильно сделать красивый и ровный потолок, необходимо провести точную разметку. Отмерив от перекрытия необходимое расстояние, ориентировочно 15- 20 см, в одном из углов делаем контрольную метку. Это будет исходная точка, на уровне которой отбивается линия по всему периметру помещения. Контрольная линия будет ориентиром для последующего монтажа металлических профилей.

Для небольших помещений каркас потолка можно делать без поперечных профилей. В помещениях площадью 8 и более кв. метров для прочного каркаса потребуется установка поперечных металлических профилей на расстоянии 50-60 см. друг от друга.

Направляющий профиль крепиться к стене дюбелями с шагом 40-50 см. на уровне контрольной линии. Далее на потолке крепятся подвесы, которые станут опорой для продольных профилей. На установленные подвесы крепятся все металлические детали. На готовый каркас укладывается вся дополнительная оснастка: утеплитель, электропроводка и каналы вентиляции.

Обшивка каркаса листами гипсокартона

Прочность каркаса проверяется на вибрацию и горизонтальность. Малейший перепад высот приведет к перекосу листов в месте крепления. Листы материала крепятся к профилям с помощью саморезов через каждые 20-25 см. Отдельные фрагменты укладываются на расстоянии 3-5 мм друг от друга. Стыки в дальнейшем будут заклеены монтажной лентой и замаханы шпаклевкой.

Зазоры необходимы для того, что бы избежать механического напряжения между отдельными кусками материала. Подобные зазоры остаются так же и в местах соприкосновения гипсокартона со стенами.  Старайтесь избегать крестообразных стыков. Все саморезы докручивайте до конца, стараясь скрыть шляпки заподлицо.

Финишная отделка

Когда уже гипсокартон висит на подвесной конструкции, остается сделать последние штрихи. Грунтовка добавит всей поверхности необходимой прочности. Последующая оклейка швов и заделка стыков шпаклевкой являются последним этапом. Качество последующей покраски будет напрямую зависеть от того, как зашпаклеван гипсокартон и насколько новая поверхность отвечает необходимым критериям.

В дальнейшем готовую подвесную систему можно окрасить акриловой краской или оклеить обоями.

Разметка каркаса для короба

Чаще всего стояки канализации и водоснабжения расположены рядом и проходят вертикально в одном из углов. Поэтому разметку места под короб в ванной своими руками нужно начинать с потолка. Это даст возможность в последующем опустить точную вертикаль до пола и сделать плоскости идеально ровными.

Если планируется зашить панелями всю стену целиком, то возле труб в ванной своими руками нужно измерить глубину пространства между стеной и местом расположения профиля для ГКЛ или бруска. При этом необходимо учесть, что направляющая должна отстоять от коммуникаций как минимум на 5 см. Найденное расстояние запомнить, чтобы сделать отметку в противоположном углу. Соединить точки прямой линией по потолку.

Такой же алгоритм действий желательно выполнять, если трубы проходят горизонтально. Точная разметка поможет сделать каркас для короба в ванной очень аккуратно и без перекосов. Линия на потолке в этом случае не будет нужна, поэтому лучше ее не проводить, а метки поставить возле противоположных стен. При опускании отвеса нужно будет обозначить точки передней грани короба на полу, а примыкание его ребра к стенам — на них самих. Высота короба при этом определяется в зависимости от высоты труб над полом с учетом зазора в 5-7 см.

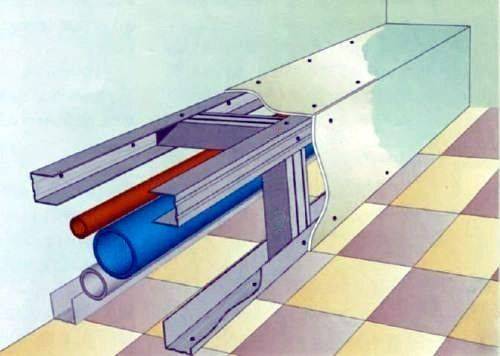

Горизонтальный короб

Для того чтобы разметить каркас вертикального углового короба из гипсокартона в ванной, действовать придется немного иначе:

отложить по потолку расстояние от одной из смежных стен параллельно соседней с учетом зазоров в 5-7 см от труб до направляющих; сделать то же самое от соседней стены, на пересечении линий поставить точку, из которой будет опущен отвес; при помощи этого инструмента отметить проекции 3 точек (примыкания к стенам и пересечение линий) на полу.

Вычертить угол по нанесенным меткам достаточно просто. Нужно соединить точку примыкания с точкой пересечения и повторить это от соседней стены. Полученный прямоугольник будет идентичен тому, который нарисован на потолке.

Монтаж каркаса

Отмеченные линии обозначают расположение внутренней грани профиля. Нарезать материал по измеренным длинам сторон параллелепипеда, который будет служить коробом для труб в ванной из гипсокартона. Прикрепить дюбелями в заранее просверленные отверстия профили на потолке, полу и стенах. Планки каркаса нужно выравнивать по разметке и дополнительно проверить их вертикальность и горизонтальность, устраняя дефекты.

Крепление профиля

Расположение жестко закрепленных деталей будет разным:

Для полностью зашитой стены устанавливают горизонтальные направляющие на потолке и полу. Затем между ними крепят 2 вертикали на противоположных стенах. При необходимости сооружения полок внутри этого пространства потребуется дополнительно установить профили на закрываемую стену. Если делается горизонтальный короб в ванной, своими руками нужно укрепить планки на полу, на стене над трубой и смежных с ней стенах (вертикально и горизонтально). Вертикальный каркас под короб в ванной своими руками собирают из стоек на смежных стенах и квадратов на потолке и полу.

После того как закреплены примыкающие к стенам и перекрытиям детали, можно устанавливать соединительные элементы, которые образуют угол или плоскость. При этом для вертикального короба устанавливают такую же переднюю стойку, для горизонтального — закрепляют ее в соответствующем положении. На полностью зашитой стене без внутреннего оборудования пространства потребуется поставить несколько вертикалей с шагом, который позволит прикрепить используемые панели (ГКЛ, пластиковые или фанеру) вдоль кромок и в центре.

Облицовка короба

В зависимости от расположения короба под трубы в ванной монтаж обшивки будет отличаться в каждом случае. Диктуется это нюансами стыкования панелей из ГКЛ или фанеры. Сборка же пластиковых деталей производится по своей, особой технологии.

Планирование работ

Перед приобретением строительных материалов и дальнейшему изготовлением короба следует произвести предварительные расчеты, которые позволят избежать лишних расходов. Прежде всего, изделие необходимо спроектировать на бумаге, для чего измеряется длина и ширина стояка, предполагаемый его отступ от стены. Далее на бумагу наносится схема расположения профилей и места расположения поперечных перемычек.

Дизайн короба и сложность его изготовления напрямую зависят от места расположения стояка, который может быть как в углу комнаты, что является наиболее простым вариантом, так и на небольшом от него расстоянии или же посередине кухни. Угловое расположение требует небольших усилий, так как потребуется закрывать лишь 2 плоскости, в то время как в остальных вариантах – 3.

Короб в ванной из гипсокартона: для чего он нужен и нужен ли вообще

Если говорить откровенно, то короб в ванной, каким он бы он ни был маленьким, создает сплошные проблемы и неудобства – это и неиспользуемая полезная площадь, и укромное место, в котором скапливается сырость и разводится плесень, а также многие другие неприятные моменты. В общем, короб в ванной комнате – не очень хорошее решение, от которого по возможности лучше отказаться. Но раз уж все обстоятельства ведут к тому, что коробу быть, то лучше всего ему быть не в гипсокартоне, а в пластике. Почему? На это есть масса причин.

1. Трубы. Какими бы они ни были и как бы качественно они ни утеплялись, все равно конденсата не избежать. Что влечет за собой это природное явление, многие знают не понаслышке – это плесень и грибок вместе взятые.
2. Сам гипсокартон. Взаимодействуя с влагой, он деформируется, а потом и разрушается. Конечно, этот процесс длительный, но, тем не менее, его не избежать.

3. Изготавливая гипсокартонный короб в ванной, вы лишаете себя доступа к коммуникациям, без которого никак не обойтись в случае аварии.

В общем, причин достаточно, чтобы отказаться от его изготовления, но как ни странно, ровно столько же доводов можно сформулировать и в пользу короба.

1. Короб из гипсокартона позволяет зашить трубы в тон со всем остальным помещением.
2. В отличие от пластика, гипсокартон достаточно жесткий, чтобы закрепить на нем что-либо с не очень высокой массой.
3. И кроме всего прочего, именно гипсокартон позволяет выполнить отделку короба практически любым способом – в этом отношении пластик проигрывает.

В общем, и без гипсокартона плохо, и с ним не очень хорошо – придется делать выбор, но прежде всего, почитайте о достоинствах и недостатках использования гипсокартона в ванной комнате более подробно. И уже исходя из полученной информации делайте выводы – по большому счету, страшного в нем ничего нет, если, конечно, монтировать его с соблюдением особенностей помещений с повышенной влажностью. Как это делается, можно посмотреть в приложенном ниже видео или почитать в следующем разделе данной статьи.

Финишная отделка

Гипсокартон является многоцелевым листовым материалом для черновой отделки. Он выравнивает поверхность и подготавливает ее для нанесения облицовочных материалов. При использовании ГКЛ на потолке в большинстве случаев его принято отделывать обоями или лакокрасочными составами.

Основным минусом облицовки потолка обоями в ванной является низкий ресурс из-за высокой влажности. Даже если с влагостойкими шпалерами ничего не случится при случайном затоплении конструкции верхними соседями, разрушится клеевой слой, они отвалятся от гипсокартона.

Поэтому проще покрасить идеально выровненную на предыдущих этапах поверхность подвесной конструкции. Для этого используются краски на основе материалов, не впитывающих влагу:

• латексные, акриловые, силиконовые;
• универсальные, содержащие несколько этих компонентов.

Краски выпускаются в виде эмалей, дисперсий, эмульсий с частично растворенными или равномерно перемешанными.

Дополнительным плюсом лакокрасочных составов является наличие водонепроницаемых, паронепроницаемых свойств у некоторых из них.

Таким образом, чаще всего подвесной гипсокартонный потолок сооружается в ванной комнате под покраску, реже под оклеивание обоями или нанесение декоративной штукатурки.

Технология монтажа

Устройство подвесной конструкции выполняется поэтапно, что позволяет исключить возникновение проблем. Предварительно приобретаются необходимые материалы и инструменты.

Подготовка и разметка основания

Работы рекомендуется выполнять до установки сантехники.

Пошаговая инструкция:

1. Покрытие освобождается от всего лишнего. Целесообразно проверить наличие плесени и грибка: поврежденные участки зачищаются и обрабатываются специальными составами. Также проводится антисептическая пропитка всего основания.
2. Заделываются трещины и щели.
3. Снимаются размеры потолка, составляется схема. Она должна учитывать расположение уровней будущей конструкции и систем коммуникаций.
4. Проводится разметка. Для помещения с высокой влажностью предпочтительна обрешетка из металлического профиля, поэтому на стенах отбивается линия под направляющие, а на основании – для участков под потолочные детали и подвесы.

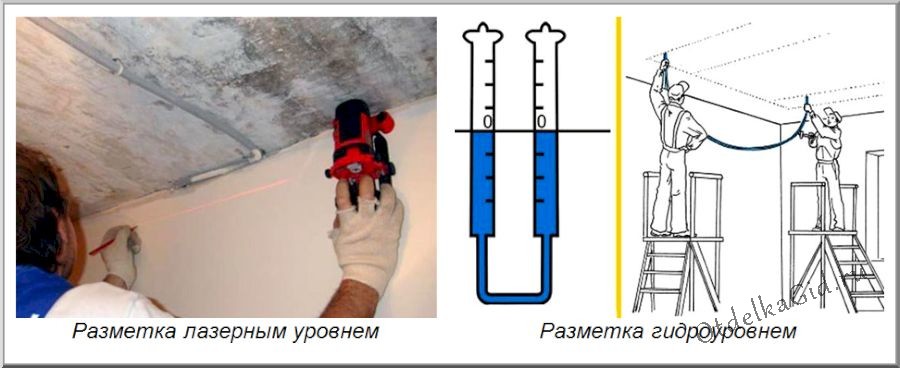

Проще всего отбивать горизонт под ПН-профиль лазерным уровнем, но эта аппаратура дорогая, для одноразового применения достаточно гидроуровня

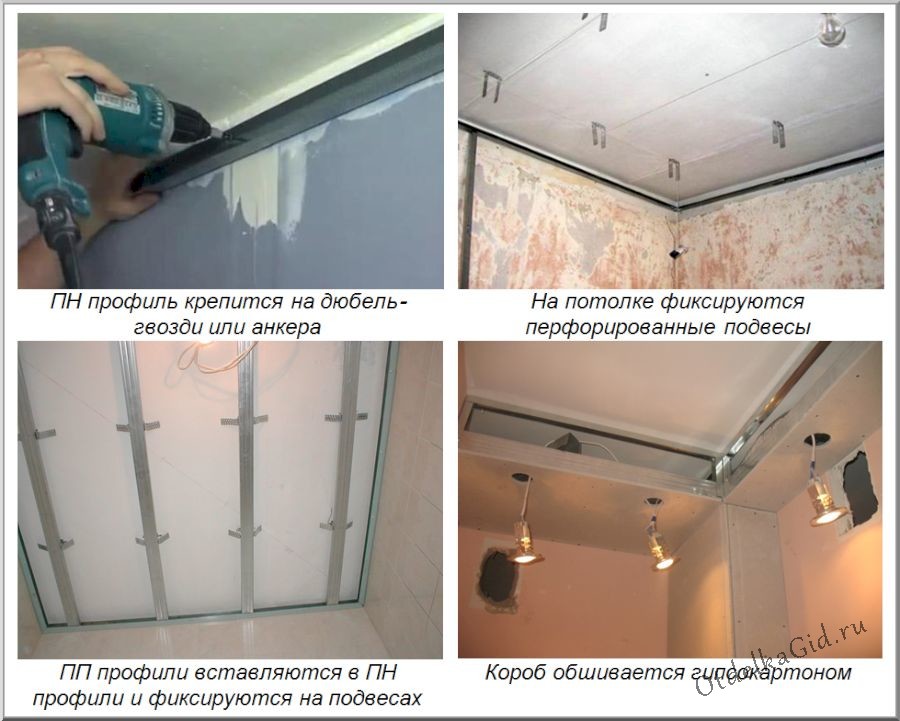

Создание каркаса и обшивка ГКЛ

Дальнейшие действия:

1. Первыми фиксируются предварительно рассверленные направляющие. Для крепежа рекомендуется использовать анкеры. Все детали должны быть выровнены между собой.
2. По линиям на основании выставляются подвесы, после чего монтируются потолочные профили.
3. По местам расположения приборов освещения распределяется проводка, устраивается вентиляция.
4. Подшивается гипсокартон. Если конструкция многоуровневая, то нижние ярусы отделываются частично.
5. По аналогичной схеме выставляется каркас для второй ступени или фигур.
6. Обрешетка полностью зашивается плитами.

Алгоритм устройства гипсокартонного короба в ванной ничем не отличается от монтажа подобных конструкций в других комнатах, разница лишь в том, что для создания обрешетки используется исключительно металлопрофиль, брус здесь не устанавливают

Если предварительные расчеты произведены правильно и данные верно перенесены на основание, то трудности не возникнут.

Что нужно для установки короба?

Продумывая, как делать на потолке короб из гипсокартона, желательно начертить его схему: так вы нагляднее сможете увидеть, какие элементы где располагаются и подсчитать их количество. Основными материалами будут следующие:

• Гипсокартонные листы (стандартные, влаго- или огнестойкие) толщиной 12,5 мм;
• Направляющие UD-профили;
• Подвесы (можно изготовить из направляющих);
• CD-профили;
• Крепежные элементы (саморезы, дюбеля).

Если вы хотите встроить осветительные приборы, надо позаботиться и об их покупке. Также вам нужны будут материалы для отделочных работ:

• Грунтовочная смесь;
• Шпаклевка;
• Металлические уголки.

Также понадобятся следующие инструменты:

• Шуруповерт;
• Перфоратор;
• Ножницы по металлу;
• Лазерный уровень.
• Шпатели и кисти для грунтовки и шпаклевки.

Готовим потолок

Первое, что надо сделать после того, как вы приобрели все необходимое для работ над потолком с коробом — это точная разметка расположения этих элементов. Для удобства можно делать её примерно на 20 мм ниже потолка. Самое главное здесь – параллельность и ровность начерченных линий, поэтому при разметке и непосредственно монтаже надо пользоваться лазерным уровнем.

Нуждается в подготовке и то место, которое вы хотите закрыть коробом: если там располагаются трубы и другие системы коммуникации, которые могут со временем заржаветь, их надо основательно загрунтовать. Потолок, к которому будут крепиться профили, должен быть без дыр, чтоб конструкция держалась надежно.

Советы по созданию короба своими руками

Перед созданием каркаса следует оценить оптимальность расположения плоскостей и при возможности, наделить их функциональностью. Так, короб, сооружаемый сбоку от унитаза, впоследствии наверняка будет использоваться как полочка для туалетной бумаги, освежителя и пр. В таком случае его высота не обязательно должна зависеть от расположения труб, вы можете поднять конструкцию до удобного для вас уровня.

Какие еще существуют нюансы устройства конструкции, на которые требуется обратить внимание перед началом работ?

• Поскольку коммуникационные трубы будут покрыты конденсатом, для обшивки следует использовать только влагостойкий гипсокартон.
• Выбирая оптимальную толщину ГКЛ, опирайтесь на то, какие материалы вы будете применять для отделки поверхности. Керамическая плитка требует прочного основания, поэтому под нее следует покупать стеновой гипсокартон от 12 мм.
• Если для отделки планируется использовать обои или краску, при отсутствии планируемых нагрузок на крышку короба вполне можно обшить каркас листами толщиной в 9,5 мм.
• При создании каркаса обязательно используйте поперечные перекладины из отрезков потолочного профиля. Усилить крепеж и повысить надежность конструкции можно, применяя методы с надрезанием.
• Швы между листами гипсокартона заделывают в 3 этапа: наносится слой шпаклевки, стык затем сразу заклеивается серпянкой, а после высыхания вновь применяется шпаклевка для финишного выравнивания.

Еще один важный момент, который следует учесть на этапе проектирования — габариты отделочных материалов. Если вы будете покрывать гипсокартонную конструкцию плиткой или панелями, чтобы не мучиться с нарезкой элементов, лучше заранее рассчитать их нужное количество и к полученным величинам подогнать размеры будущего сооружения.

Крепление гипсокартона к потолку: важные моменты

Опытные строители советуют придерживаться пошаговой инструкции для создания короба на потолке:

• гипсокартонные отрезки крепятся на каркас с отступом от стены на 2 см, для предотвращения деформации материала во время финишной отделки;
• крепление листов производится в шахматном порядке, при многоуровневой конструкции потолка сначала крепятся целые листы ГКЛ, и только потом куски. Крепить материал нужно саморезами с шагом 20 см;
• саморезы должны входить в материал строго перпендикулярно, так чтобы шляпки вошли в гипсокартон заподлицо. Саморез может прорвать картон, поэтому шуруповерт был с ограничителем скорости.

https://youtube.com/watch?v=Iu9ub_TL8-M

Гипсокартон — лучший материал для работы при обустройстве туалетной комнаты

На рынке стройматериалов гипсокартон пользуется огромным спросом. Благодаря его исключительным свойствам, любой мастер может сделать хороший ремонт туалета.

Сделать короб, который скроет большую часть стояка, под силу хорошему мастеровитому хозяину. Главное — чтобы короб одновременно стал элементом интерьера.

Короб из гипсокартонных листов может укрывать электропроводку или многочисленные трубы. Необходимо решить, где будет устанавливаться гипсокартонный короб: на потолке или на стене.

Короб будет изготовлен качественно, если заранее спланировать весь ход работы. Процесс можно разделить на четыре основных этапа, включающих в себя проектирование короба, монтаж, укрепление ГКЛ на каркас и заключительную отделку.

Инструменты для монтажа гипсокартона.

Заранее готовят инструменты и материалы для работы:

• нож для разрезания листов гипсокартона;
• нож-пила;
• дисковый резак;
• просекатель для соединения профилей;
• ножницы для профилей;
• аккумуляторная дрель-шуруповерт;
• карандаш;
• рулетка;
• рейка-уровень;
• электрорубанок;
• молоток;
• саморезы;
• металлические профили;
• клей;
• дюбели.

Как сделать короб из гипсокартона

Закрыть трубы в туалете можно сделав короб из гипсокартона. Это, пожалуй, самое популярное решение. Все потому, что технология очень пластична, спрятать можно трубы любой конфигурации. Еще один приятный бонус — множественные варианты отделки: уложить плитку на клей, выровнять поверхность шпаклевкой, после покрасить или поклеить обои.

Короб для труб в туалете может быть вертикальным или горизонтальным — сути это не меняет

Особенности

Если вы выбрали такой закрыть трубы в туалете, существует несколько моментов, которые необходимо учесть. Первый — ко всем ключевым узлам — счетчикам, фильтрам и т.д. необходимо иметь доступ. К запорным кранам желательно чтобы доступ был быстрым. Есть несколько вариантов:

• сделать одну панель откидной или поворотной (на петлях);
• часть панели может быть съемной, крепление на пару саморезов и/или на магниты;
• поставить люк (пластикатовый или люк-невидимку под отделку плиткой.

Можно, конечно, сделать конструкцию неразборной, но при необходимости придется все ломать, затем восстанавливать, а проблемы случаются даже с новыми трубами.

Специальный люк под плитку

Второй — плитку, если отделывать будете ей, лучше клеить на специальный клей, а не класть на смесь цемента и песка. Слой клея требуется тоньше его масса меньше. При таких условиях проще будет снимать/поднимать крышку.

Порядок работ

Сначала определяетесь с тем, как будет выглядеть ваш короб. Желательно распланировать все так, чтобы он не только закрывал трубы, но, по возможности, нес еще и функциональную нагрузку. Например, если трубы проходят внизу вдоль стены справа или слева, что бывает, если в туалете устанавливается гигиенический душ. короб можно сделать чуть выше, а на его верхнюю часть ставить различные необходимые мелочи.

Как закрыть трубы в туалете: сделать короб из гипсокартона

Если закрываете стояки, которые проходят в одном из углов позади унитаза (планировка стандартных хрущевских туалетов), имеет смысл закрывать не только тот угол, а зашить всю стенку, сделав из нее шкафчик. Полки могут быть открытыми или закрытыми (с дверками или без), но в небольших квартирах это очень удобно.

Если трубы находятся на задней стенке, а туалет узкий и длинный, имеет смысл зашить заднюю стенку полностью

Определившись с тем, как будет выглядеть ваш короб, на стены, пол наносят разметку. Затем берут оцинкованные профили для гипсокартона. Вниз и по бокам идет несущий профиль — ПН (UW) — без загнутых боковин. Так как конструкции небольшие, достаточно профиля 50*40 мм. На перемычки идет стоечный профиль — ПС (CW) — его ширина тоже 50 мм, а глубина по желанию, может быть небольшой.

Перемычки нарезаются по размеру (ножницами по металлу) крепятся саморезами. При небольшом расстоянии — до 50 см — достаточно один с каждого конца, при большем луче поставить два. Шаг установки стоек около 60 см, перемычек — примерно с таким же шагом. В месте крепления дверки (если такая предусмотрена) ставят усиленный — двойной профиль.

Собранный каркас обшивают гипоскартоном, нарезав его по размерам. Крепят их небольшими саморезами с винтом на конце (TEX 3,5*9,5 мм). Устанавливают крепеж по периметру и в местах, где идут перемычки/стойки, шаг — 20 см. При закручивании надо следить чтобы шляпка чуть утопала в гипсокартоне, но при этом не прорывала картон.

После обшивки идут отделочные работы, а они зависят от выбранной отделки. Под покраску и поклейку обоев короб шпаклюется полностью, под укладку плитки замазываются шпаклевкой только головки винтов.

Из чего еще можно сделать короб для труб в туалете

Не все любят работать с гипсокароном и профилями к ним. В этом случае каркас можно собрать из деревянных сухих брусков. При желании их можно (и в принципе нужно) обработать антибактериальными составами — чтобы не гнили.

Вместо гипсокартона можно использовать ОСП, влагостойкую фанеру или плоские асбестоцементные листы. Все эти материалы трудно назвать на 100% экологичными, но многим с ними работать привычнее. Все они отличаются влагостойкостью, удобны в обработке, так что неплохой вариант. На асбест, кстати, плитка ложится отлично, лучше чем на все другие материалы, включая гипоскартон.

Монтаж гипсокартонного короба на потолке

Металлическая обрешетка является оптимальной для создания короба на потолке. Устройство конструкции металлической обрешетки Стоимость профилей не сильно отличается от деревянных брусков. Некоторые домашние мастера пытаются сэкономить и монтируют на потолок обрешетку из дерева, но этот метод недостаточно прочный, к тому же древесина дает усадку. При перепаде температур деревянные бруски может «повести».

1. Купить инструмент.
2. Подготовить материал.
3. Очистить поверхность.
4. Разметить место нахождения короба.
5. Смонтировать обрешетку их профилей.
6. Зашить каркас гипсокартоном.
7. Произвести финишную отделку конструкции.

1. Первым делом закрепляется нижний фрагмент, от стены с дальнего угла. Прикручивать отрезок ГКЛ нужно с угла, двигаясь к противоположному краю. Шаг самореза не более 20 сантиметров. Саморезы вкручиваются строго перпендикулярно заподлицо.
2. Второй лист прикручивается со сдвигом, примерно вполовину, если он предусмотрен.
3. Как только все листы внизу установлены, приступаем к боковым отрезкам.
4. Проверяем уровень конструкции, если потребуется, подрезаем угловой стык, строительным ножом или рубанком.

• направляющие П-образной формы, крепятся по периметру стен и потолка в предполагаемом месте установки короба, размеры 27х28;
• стоечные С-образной формы – из него сооружается основная конструкция, на которую крепится гипсокартон, цена материала демократичная; Готовый смонтированный каркас короба на потолке
• как сделать криволинейную конструкцию потолка? Для этого применяется специальный арочный профиль. Если такого профиля нет в продаже, можно самостоятельно согнуть направляющий профиль нужного размера.

Сборка конструкции короба из металлических профилей

Принцип сооружения короба представлен на схеме ниже:

Схема сборки каркаса потолочного короба из металлических профилей под ГКЛ

Технология сборки короба из профилей:

Определившись с габаритами короба, выполняем разметку и крепим направляющие профили ПН 28х27 мм к стене и потолку.

Соединяем два направляющих профиля друг с другом, как показано на схеме. В один из этих профилей будут вставляться горизонтальные потолочные профили, в другой — вертикальные.

Нарезаем вертикальные потолочные профили в соответствии с высотой ступеньки и запасом на высоту направляющего профиля.

В направляющий профиль, закреплённый на потолке устанавливаем потолочные профили 60х27 мм с шагом 600 мм. Закрепляем их саморезами 3,5х41 мм.

К потолочным профилям крепим конструкцию, собранную из двух направляющих. Выравниваем её по уровню и закрепляем саморезами-семечками.

Устанавливаем горизонтальные потолочные профили, также с шагом 600 мм, выравниваем конструкцию, проверяем, чтобы наша ступенька имела угол 90 градусов с помощью металлического угольника, закрепляем все профили саморезами 3,5х41 мм.

Потолочный короб после монтажа профилей

В месте стыка направляющих профилей необходимо установить потолочный профиль

После сборки конструкции из профилей необходимо убедиться в её жёсткости и прочности, затем можно приступать к зашивке короба гипсокартоном.

В конструкцию по всему периметру был добавлен дополнительный горизонтальный профиль, который впоследствии использовался для крепления багета под натяжной потолок.

В конструкцию потолочного короба закладывается дополнительный профиль для крепления багета при монтаже натяжного потолка

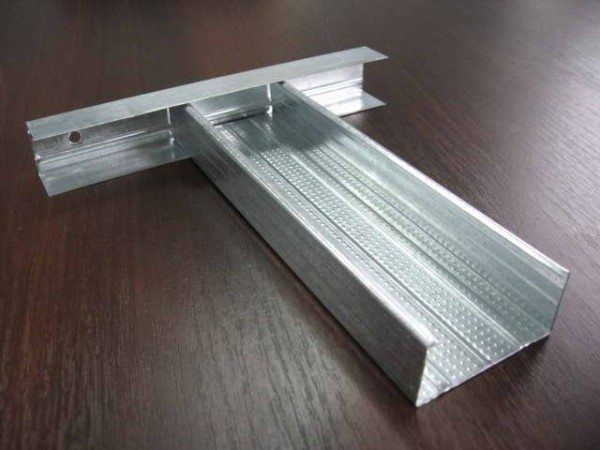

Конструкция короба из гипсокартона: основные составляющие

Оптимальная основа для крепления гипсокартона к стене, потолку – металлическая обрешетка. Конструкция отличается простотою сборки и легкостью. Допустимо крепление гиспокартона к потолку на деревянные рейки, однако этот вариант недостаточно прочен. Древесина склонна к гниению и под воздействием температурных колебаний каркас может «повести».

Сборку конструкции лучше выполнять из металлических профилей. Жестяной оцинкованный материал характеризуется надежностью, жесткостью и устойчивостью к коррозии. Профиля подразделяются на два типа:

• основные (CW/CD) – используются как основа для фиксации гипсокартонных панелей, элементы «С»-образной формы с загнутыми краями;
• направляющие (UD/UV) – горизонтальные направляющие, в них устанавливаются основные профиля; обладают «П»-образной формой.

Для создания каркаса подвесной конструкции применяется основной CD-профиль размером 28*27 мм, длиною 3 м или 4 м. В роли направляющего под CD-профиль используется горизонтальный UD-профиль.

При обустройстве арочной или криволинейной конструкции применяются изогнутые профиля. Стандартные габариты арочных элементов приведены в таблице.

Кроме профилей для создания короба понадобятся комплектующие:

• двухуровневый соединитель для профиля CD – для фиксации перпендикулярно направленных элементов;
• одноуровневый соединитель CD-профиля, так называемый, краб – для соединения элементов на одном уровне; фиксация с помощью защелок или саморезов;
• прямой подвес – модуль крепится к потолку двумя саморезами; несущая способность подвеса – около 40 кг;
• анкерный подвес для соединения несущего основания и CD-профиля; модуль оснащен пружиной и подходит для ситуаций, когда длины обычного подвеса недостаточно; несущая способность подвеса – 25 кг, длина растягивания – 25-100 см;
• продольный соединитель для удлинения профиля;
• угловой соединитель, заменяющий модуль «краб».

Где и как можно сделать гипсокартонный короб

Можно сразу выделить две основные области, для чего и где применяют гипсокартонный короб – для сокрытия любых труб, если это позволяет инструкция, а также для скрытия проводов электричества, связи и сигнализации. Место, где чаще всего монтируется короб – это углы сопряжение стены с полом или потолком, а также на самой стене.

В фигурном исполнении такие конструкции делаются для строительного декора и могут быть, как на стене, так и на потолке, но мы обратим внимание именно на камуфляжное назначение такого устройства

Короб для труб

Профили CW вкладываются в профили UW (ширина 50 мм, 75 мм и 100 мм)

Чаще всего, своими руками приходится закрывать в ванной канализационный и водопроводный стояк или аналогичные горизонтальные трубы разводки. Для каркаса на короб под гипсокартон в этих случаях можно использовать либо деревянный брус, либо оцинкованный профиль CW и UW. Преимущество, все же, можно оставить за металлическим профилем, потому что любое дерево подвержено произвольной деформации от смены влажностного режима в помещении.

Разметка короба для стояка

Короб можно делать как до облицовки стен и пола, так и после нее – самое главное, чтобы была плоскость для крепления профиля. Вне зависимости от того, проходят трубы вертикально или горизонтально, в первую очередь монтируются профили вдоль труб (по стене или по полу) и, как правило, это профили UW, с непрофилированной кромкой. Затем воспользуйтесь строительным угольником, чтобы определить в точке пересечения наружный угол короба (см. фото вверху).

Горизонтальный короб для труб

Наружный угол короба лучше всего делать из профиля CW, потому что профилированная кромка делает его более жестким, что очень важно для этой грани металлического каркаса для гипсокартона, не имеющей поддержки стены или пола. Но, прежде чем устанавливать наружный угол, для него нужно сделать основание в торцах короба из профиля UW. После установки CW вам нужно вставить перемычки на расстоянии 30 см, которые удобнее делать из UW

После установки CW вам нужно вставить перемычки на расстоянии 30 см, которые удобнее делать из UW.

Мелкие саморезы для листового металла

Профили между собой скрепляются специальными мелкими саморезами 11 мм длиной под насадку PH-2. К полу и к стене крепление происходит обычным способом – дюбели и шурупы, при этом оптимальная толщина дюбелей – 6 мм.

Магниты для плитки

Если вам нужно сделать дверку в коробе, то самый удобный способ – это плитка на магнитах. Четыре металлические пластинки приклеиваются силиконом на края съемной плитки, а четыре магнита устанавливаются по периметру ниши, между кафелем и гипсокартоном (крепежная пластинка магнита просовывается между плиткой и основанием, в клей). После сборки каркаса обшейте его ГКЛ (стеновым или влагостойким), используя саморезы по металлу 25 мм длиной.

Короб на потолке

Профиль CD вкладывается в профиль UD

На потолке гипсокартонный короб обычно делается для вентиляционных или отопительных труб, для скрытия проводов, для создания основы под натяжной потолок или же для всего вышеперечисленного вместе. На демонстрационных видео роликах вы сможете увидеть только встраиваемые светильники, которые находятся в коробе, но никак не сможете заглянуть внутрь, чтобы увидеть всего остального. Для такой конструкции удобнее использовать профили CD и UD.

Каркас для короба на потолке

• В первую очередь нужно установить профили UD на потолок и на стенку – этим определяется размер короба. На стене водяным или лазерным уровнем делаете метки для вертикали и соединяете их малярным шнуром, отбив между ними контрольную линию. По этой ориентировке прикручиваете профиль, делая крепления на расстоянии 40-50 см (иногда производители выпускают UD с монтажными отверстиями через 40 см друг от друга).
• Аналогичным способом UD крепится к потолку, а вот наружный угол здесь можно делать из любого профиля – и CD, и UD, ведь это все-таки потолок и короб не понесет на себе какой-либо серьезной нагрузки. Здесь самый важный вопрос в том, как стыковаться перегородкам с наружным углом. В любом случае, будет ли наружным CD или UD, вам придется подрезать бортики перемычек, так что здесь не предусмотрено стандартного крепления. Для потолочных конструкций используйте потолочный гипсокартон – при толщине 6-8 мм он намного легче стенового и влагостойкого, а его прочности для таких участков вполне достаточно.

Обшивка конструкции гипсокартоном и заделка швов

Первое с чего начинается обшивка – раскройка листов ГКЛ, в соответствии с размерами короба. Далее, производится поэтапная технология крепления гипсокартона, которую проводят так:

1. Первым делом закрепляется нижний фрагмент, от стены с дальнего угла. Прикручивать отрезок ГКЛ нужно с угла, двигаясь к противоположному краю. Шаг самореза не более 20 сантиметров. Саморезы вкручиваются строго перпендикулярно заподлицо.
2. Второй лист прикручивается со сдвигом, примерно вполовину, если он предусмотрен.
3. Как только все листы внизу установлены, приступаем к боковым отрезкам.
4. Проверяем уровень конструкции, если потребуется, подрезаем угловой стык, строительным ножом или рубанком.

Короб готов – останется выполнить финишную отделку.
