Использование техники
Кроме этого вам может оказать помощь использование техники. Сейчас на строительном рынке доступна целая масса легких мини-экскаваторов, мотоблоков и другого аналогичного хороша. Обычно аренда для того чтобы аппарата стоит не так и дорого, наряду с этим работа производится в считанные часы, вам кроме того не успеет надоесть.
При наличии на пути траншеи дороги либо иного аналогичного препятствия, возможно применить способ прокола грунта. Для этого с двух сторон преграды выкапывают колодцы глубиной на полметра ниже глубины прокладки, а протяженность колодца должна быть полтора-два метра. Ширина приблизительно 1 – 1.2 м.
Стальная труба режется на отрезки по 1 м, на концах которых нарезается резьба. Кроме этого пригодятся соединительные муфты. Из одного отрезка делается конусный наконечник посредством кувалды, на конце которого оставляют маленькое отверстие.
После этого берут водяной насос и шланг заводят в колодец. Потом в грунт по направлению ко второму колодцу забивают наконечник, на его конец накручивают отрезок трубы посредством муфты, заводят шланг в трубу и подают воду.
На тело трубы крепят струбцину либо ключ, и посредством лома проталкивают трубу в землю (нужно подчернуть, что при хорошем напоре воды она идет как по маслу).
В то время, когда труба всецело вошла, к ней присоединяют следующий отрезок и без того продолжают до полного прокола участка.
Обратите внимание! На преодоление простой двухполосной автострады уйдет пара часов, наряду с этим вам не нужно будет восстанавливать асфальт и перекрывать движение
Процесс разметки
При разработке потребуется учитывать расположение всех инженерных коммуникаций на участке
В случае, когда водоснабжение станет прокладываться под дорожными магистралями, то они должны пересекать их с углом 90 градусов.
Контуры выработки на территории устраиваются от источника подачи воды до зоны ввода водопровода в дом. С помощью измерительного инструмента либо обычной веревки проверяют минимальный путь расположения.
Для нанесения меток выработки используются обычные деревянные либо железные колья, вбиваемые в землю на расстоянии 0.1 м от проектной ширины траншеи. Между ними натягивают леску либо веревку, по направлению выкопки.
На участке, где предстоит прорыть траншею, убирают все зеленые насаждения и объекты благоустройства, подготавливают подходы для передвижения тачки и строительно-ремонтной компактной техники.
Аналогично на данной стадии обдумывают расположение зоны, где будет складироваться доставаемый грунт. Осевая черта строящейся траншеи должна быть обозначена вбитыми кольями и натянутой веревкой.
Как быстро выкопать траншею под водопровод. Особенности копки траншеи под водопровод вручную, сколько стоит работа
Для проведения воды в частный дом потребуется копка траншеи. Выкопать траншею под водопровод можно ручным способом или при помощи техники.
Любая земляная работа стоит дорого, так как требует высокой трудоемкости. Именно поэтому владельцы домов пытаются самостоятельно выполнить работу.
Для копки траншеи потребуются физические затраты, определенные знания и инструменты.
Когда целесообразна копка своими руками?
Выкопать траншею быстро под водопровод можно техникой, но стоит понимать последствия таких действий. После заезда на участок транспорт оставит существенный ущерб почвенному покрову. В большинстве случаев вариант с техникой не целесообразен , так как объем траншеи небольшой.
Кроме этого, стоимость такой работы будет высокая. В целях экономии следует выбрать ручной вариант копки траншеи, который не потребует финансовых затрат.
Инструменты для ручной работы
Для ручной копки траншеи понадобятся следующие инструменты:
- Штыковая лопата.
- Совковая лопата.
- Лом.
- Ведро или тачка для грунта.
- Колышки и веревка.
- Для укрепления стенок траншеи подпорный материал.
Штыковая лопата необходима для снятия дерна, а совковая подойдет для копки рыхлой почвы. Перед началом работ следует проверить, хорошо ли заточены лопаты.
Технология
Траншея бывает 3 видов:
- Прямоугольная используется при несыпучем грунте. Кроме этого глубина не может быть более 1.5 м.
- Смешанная применяется при высоких грунтовых водах. До их глубины вынимается грунт и производится дренаж в виде гравия или щебня.
- Трапециевидная подходит для глубоких выемок. При помощи данной формы можно предотвратить осыпание грунта в траншею.
Последний вид копки оптимален, так как является безопасным для людей, которые выполняют работу. При слабом грунте часто происходит его осыпание. Выбрать произвольную глубину канавы нельзя, так как она зависит от глубины промерзания грунта в выбранном регионе . Если водопровод не будет утеплен, то рекомендуется глубину копки увеличить на 50 см.
В противном случае при низких температурах вода замерзнет и случится разгерметизация всей трассы. Проводить все работы придется повторно, так как найти без раскопки место повреждения не получится.
Глубина промерзания грунта может быть от 0,3 до 3 м в зависимости от региона. Узнать значение в каждой местности можно в строительной или архитектурной организации.
Если рекомендуемая глубина слишком большая, то можно сделать траншею мельче и утеплить трубы.
Для того чтобы восстановить почву на месте раскопки, необходимо заранее продумать место складирования грунта. Рекомендуется укладывать землю на пленку. Плотный грунт можно выкладывать рядом с канавой на безопасном расстоянии.
Для устройства траншеи требуется предварительно произвести разметку. Рекомендуется выбрать самый короткий путь. Разметка выполняется по месту при помощи колышек и натягивания веревок между ними.
Вбить колышки нужно рядом с вводом трубопровода в дом и у источника воды. Если невозможно выполнить такую разметку из-за дороги или других сооружений, то поворот траншеи должен быть под углом 90 градусов. Это необходимо для облегчения соединения труб под прямым углом.
Перед выполнением земляных работ требуется очистить площадку от насаждений и произвести разметку по наиболее выгодному пути.
Стенки траншеи требуется укреплять. Есть 2 возможных варианта, которые зависят от следующих факторов:
- Ширина и глубина канавы.
- Вид и состояние почвы.
- Вариант выполнения земляных работ.
- Расстояние от надземных сооружений и подземных коммуникаций.
Свойства грунта могут измениться в зависимости от того в какое время года будут выполняться работы.
Для выполнения крепления потребуются материалы:
- Брус;
- Доски;
- Гвозди и проволока.
Древесина должна быть качественной и сухой, так как грунт будет сильно давить на конструкцию. Собрать ограждение требуется так, чтобы демонтаж не вызвал затруднений перед засыпкой грунта. Правильная установка конструкции поможет предотвратить аварийную ситуацию и сэкономит время.
Если требуется прокопать глубокую канаву под водопровод при сыпучих и слабых грунтах, а также рядом с коммуникациями, то следует укрепить ее стенки вертикальным способом.
Какое количество насыпи необходимо?

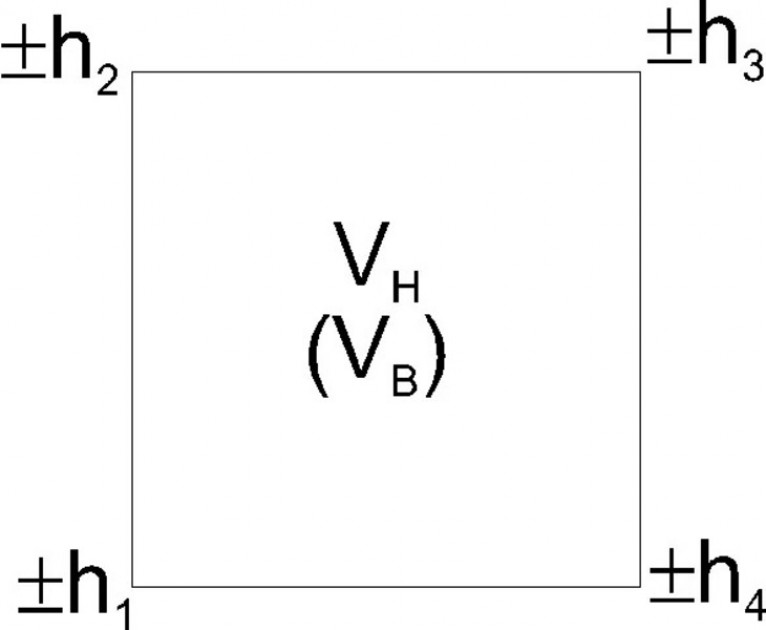

На этом рисунке схематично показаны объемы выемок, которые заключёны в призмы со стороной «а» и различными отметками по четырем углам h1,2,3,4.
При этом отметки, имеющие знак «-» относятся к выполнению насыпи, а «+» — котлована. Общий объём выбранного грунта устанавливают, как результат сложения объемов индивидуальных призм, расположенных на площадке.
Когда имеется неравномерное земельное покрытие с замкнутыми горизонтальными линиями, применяется метод трехгранных призм. В этом случае количество работы рассчитывают с помощью дробления прямоугольников либо квадратов по диагонали на треугольники. При таком способе получается достаточная точность обработки результатов.
После строительства котлована, имеются различные незаполненные пазухи в его стенах, а также въездные/выездные пути, которые должны быть засыпаны грунтом с объёмом засыпки V засып.
Глубина, ширина, размеры траншеи наружного водопровода
Для водопровода, в отличие от электрокабеля, нет строгой регламентации формы траншеи. Можно делать прямые, трапециевидные и смешанные траншеи.
Однако, рекомендовано делать траншею имеющей в сечении перевернутую трапецию, если траншея глубокая и/или грунт на участке сыпучий. Такое сечение уменьшает возможность обвала стенок траншеи и частично снижает вертикальную нагрузку на трубу, после засыпания. Ширина такой траншеи делается не менее 50 см на дне и 80 см (у поверхности).
Если глубина траншеи небольшая (о глубине чуть ниже) или вы используете машинную копку, можно сделать траншею прямой. При большой глубине прямой траншеи стенки придется укреплять щитами, до засыпки.
Важно! При устройстве траншеи не забываем про уклон в 5˚ водопровода в сторону источника
Методы утепления труб
Утеплитель для труб
Проведение теплоизоляции водопроводных труб необходимо. В особенности это относится к наземной части трубы, располагающейся на улице и в неотапливаемых помещениях.
В качестве утеплителя следует выбирать негорючий и влагостойкий материал, который не будет набухать при соприкосновении с конденсатом. Он должен быть устойчивым к влиянию окружающей среды, перепадам температур.
Из листовых материалов применяют тепловолокно и базальтовую вату. Они хорошо сохраняют тепло, но требуют внешнего гидроизоляционного слоя.
Удобный и недорогой материал – пенополистирол. Футляры из него продаются в строительных магазинах. Все что потребуется – заключить трубу в теплозащитный кожух и осуществить герметизацию несколькими слоями скотча. Теплоизоляторы, выполненные специально для труб, удобны при работах с углами и поворотами.
Пенополистирол применяют для проведения как наружных, так и внутренних работ, при этом он довольно прочный, что способствует его повторному применению при необходимости демонтажа системы.
Если расположить водопровод внутри другой трубы, образуется воздушная подушка меж их стенками, которая сохраняет тепло. Но это дополнительная мера, утеплитель все равно потребуется.
Если соблюсти все правила проведения подземных коммуникаций, можно самостоятельно установить качественный водопровод, который прослужит не один год.
Методы, как и чем выкопать траншею
Базовых вариантов копки выемки два: ручной и механизированный. Первый метод, как правило, может использоваться при бюджетном варианте монтажа и невозможности использовать технику на узком участке. Этот метод является особо продолжительным и трудоемким.
Ручной
Данный тип прокладки в основном применяется в условиях компактной муниципальной застройки. Очень трудозатратный и дорогостоящий вариант разработки водопроводной траншеи, производительность которого непосредственно исходит от свойств грунта.
Цена ручных работ находится в пределах от 1000 до 2000 за м3 и зависит от:
- состояния погоды,
- ширины,
- длины выемки и степени сложности грунта.
Самостоятельная копка траншеи выйдет для собственника проекта значительно экономичнее, но при этом, вся нагрузка и физическая, и денежная ляжет на него.
Более подробно читайте здесь.
Механизированный
Механизированный вариант предусматривает применение ремонтно-строительной техники. Подобной метод копания выработки грунта для водопровода популярен и практически применим во всех отраслях промышленности и ЖКХ. Процесс работы планируется по имеющемуся автопарку.
Обычно применяется следующая техника:
- Экскаватор с модификацией обратной лопаты использует для производства не очень больших траншей до 1 м.
- Техника «драглайн» — это экскаватор с одним ковшом и особой канатной системой, обеспечивающей рытье грунта, ниже расположения техники до 10-12 м и впечатляющим радиусом захвата до 10 м.
- Грейфер имеет ковш, который отличается от типичного тем, что состоит из 2-х половинок, накрепко связанных между собой канатом.
- Грунторезы либо траншеекопатели, устройства, которые сначала разрыхляет землю, а потом перемещают ее на поверхность специально установленным транспортером шнекового типа.
- Мини-экскаватор с гусеницами из резины обладает большой маневренностью и подходит для траншей глубиной до 2.5 м.
- Землеройная машина разрабатывает почву и загружает ее в транспорт либо отправляет в отвал. Очень популярная техника с глубиной выемки 2.5 м. Единственный ее недостаток — непроходимость в скалистых грунтах и лесных массивах.
Как сэкономить?
Чтобы сэкономить на ручном труде, можно воспользоваться советами:
- Тщательно подбирать рабочих для выполнения задачи.
- Заказывать вывоз земли у той же организации, что и копку.
- При возможности применять грунт для планировки участка, чтобы не вывозить его.
- Если есть еще какие-то земляные работы, то провести их одновременно.
Ручной труд необходим, когда нужно прокопать траншею и провести трубу для канализации, проложить кабель или возвести фундамент. Его не сможет заменить механизированный труд, если есть риск испортить элементы ландшафта. Справиться самостоятельно не получится, если объемы копки слишком большие.
Работа экскаватором: выгода спецтехники
Производство строительной техники предназначено для облегчения ручного труда, ускорения выполнения различных работ. Копка траншей экскаватором, цену за метр которой вы сможете указывать самостоятельно, используется не только в промышленном и частном строительстве. Это необходимо в дорожных работах, прокладке коммуникаций в грунте, обеспечении линий связи
При копке траншеи могут возникнуть дополнительные вопросы, решить которые важно заранее. К ним относятся уровень грунтовых вод, состав грунта, выбор техники по характеристикам и условиям эксплуатации
Вы сможете обсудить подобные нюансы с подавшими заявки исполнителями. В зависимости от реального объема работ, условий труда и свободного доступа к объекту на участке, принимается решение о задействовании разных моделей спецтехники.
Что даст копка траншей спецтехникой:
- Быстрые темпы выполнения.
- Высокую точность, соблюдение необходимых размеров.
- Минимум затрат на ручной труд.
- Выполнение земляных работ профессионалами.
При самостоятельной разработке участка высок риск случайного повреждения подземных коммуникаций, что чревато трагическими случаями. При использовании спецтехники обеспечивается точное соблюдение строительных нормативов, что положительно влияет на безопасность персонала, исключает подобные ситуации. Грамотный подход к выбору подходящей техники позволит применять дополнительное навесное оборудование для копки узких или глубоких траншей.
Особенности устройства котлована
Рытье котлована экскаватором Немногим известно, что особенностью вырытого грунта является увеличение на 30-40% процентов своего объема. В этой связи при рытье котлована экскаватором следует организовать бесперебойную работу по вывозу излишков грунта, а также оставить определенную часть для присыпки возведенного фундамента.
Что касается формы и размеров котлована, то эти показатели находятся в прямой зависимости от вида выбранного основания. Так, в случае изготовления плитного фундамента следует обустраивать выемку, четкой прямоугольной формы. При выполнении основания по ленточной технологии необходимо сооружать котлован в форме траншеи, а в варианте возведения столбчатого фундамента в виде шурфов или скважин.
Глубина
Высота будущего котлована высчитывается на основе двух важных качественных показателей грунта: уровень промерзания и граница грунтовых вод. Важным моментом при обустройстве основания является расположение фундамента на 40-50 см ниже выявленного рубежа промерзания почвы.
Граница грунтовых вод должна находиться на расстоянии не менее 50 см от обустраиваемого основания. В противном случае понадобиться выполнять дополнительные работы по установке гидроизоляции фундамента и дренажной системы для отвода излишек воды, что существенно усложнит строительство и увеличит затраты.
Размеры сторон
При рытье котлована важно учитывать, что его длина и ширина зависят от размеров будущего строения и глубины обустраиваемого фундамента. С габаритами постройки все просто – длина и ширина основания должны превышать заявленные параметры возводимого сооружения на 40-50 см, по 20-25 см с каждой из сторон
Это расстояние необходимо для последующего размещения облицовочного слоя, который также должен иметь опору, а не находиться в подвешенном состоянии.
В соответствии с правилами техники безопасности необходимо обратить внимание на изготовление котлована в форме перевернутой трапеции, откосы которой будут впоследствии предохранять от непреднамеренного осыпания или сползания грунта. Нижней точкой откоса котлована принято считать увеличенное на 40-50 см основание, а для расчета верхней необходимо в обратную сторону от дома на нулевом уровне грунта отмерить отрезок, равный глубине размещения фундамента
В конечном итоге должен получиться равнобедренный треугольник с двумя внутренними углами по 45º
Нижней точкой откоса котлована принято считать увеличенное на 40-50 см основание, а для расчета верхней необходимо в обратную сторону от дома на нулевом уровне грунта отмерить отрезок, равный глубине размещения фундамента. В конечном итоге должен получиться равнобедренный треугольник с двумя внутренними углами по 45º.
При возведении небольших построек с глубиной фундамента до 0,5 м рытье котлована следует осуществлять в произвольной форме. Как правило, это траншея с вертикальными откосами.
Как рассчитать размеры?
Процесс выкопки рва под водопроводную сеть глубиной более 3 м определяется СНиП 2.04.02-84. При этом промежуток между стеной выработки и водоводом установлен свыше 0.20 м, а ширина его — не менее 0.80 м. На практике конструкцию выполняют таким образом, чтобы было комфортно работать строителям при соединении труб.
В России данный показатель варьируется в широчайших границах — от 20 см на юге и до З м в северных районах и Сибири. Если выполнить прокладку водоводов без учета данного показателя. В зимнее время вода в трубах замерзнет и отогреть ее можно будет только при устойчивой плюсовой температуре окружающей среды.
Кроме того при строительстве нужно учитывать способность грунта к зимнему пучению, что является распространенным явлением для водонасыщенных почв, глины и торфа. Замёрзшая земля увеличивается в объеме и может без особых усилий деформировать и разрушить водопроводы. По этой причине, при монтаже водоводов на подобных землях, около них необходимо приготавливать дренажную подушку из крупносортового песчаника.
Правильно рассчитать глубину замерзания грунта возможно по такой формуле: Нпр = Тсум*K, где:
- Нпр — глубина промерзания почвы.
- Т сум — сумма среднемесячных минусовых атмосферных температур.
- К — корректировочный коэффициент, который зависит от состава почвы:
- глина и суглинки — 0.23;
- тонкодисперсный песок — 0.28;
- крупный песок — 0.3;
- крупнокаменистая почва — 0.34.
К примеру, для монтажа водопровода механическим способом:
- диаметр, 57 мм;
- толщина изоляции, 6 мм;
- глубина залегания, 1.2 м;
- длина участка, 50 м;
- группа грунтов — насыпные не слежавшиеся;
- песчаная подушка, 100 мм;
- обвалка трубы.
Потребуется выполнить траншею с параметрами:
- Объем механической выборки грунта, 125.235 м3.
- Объем ручной выборки разработки грунта, 14.730 м3.
- Объем трубной подушки, 0.237 м3.
- Объем обвалки водопровода,6.247 м3.
- Объем обратной засыпки, 118.779 м3.
- Площадь планировки территории, 154.050 м2.
- Ширина основания выемки 1.473 м.
- Ширина выемки с откосами, 3.081 м.
О глубине, ширине и других размерах траншеи для водопровода расскажет эта статья.
Технологический процесс механического выполнения работ
Технология выполнения траншей под водопроводные сети должна выполняться с соблюдением действующих строительно-монтажных стандартов и правил, ПТЭ, охраны труда и иных законодательных актов в области градостроительства и эксплуатации водопроводных сетей.
Технологическая карта подготовки траншеи для водоводов предусматривает последующие этапы:
- планировка плоскости грунта на площадке бульдозерами;
- разрабатывание грунта экскаваторами с отсыпкой земли в отвал либо автотранспортом;
- доработка слоя грунта и выравнивание откосов и днища выработки малогабаритной техникой или ручным способом;
- выкапывание приямков под сборку водоводов для дальнейшего монтажа.
Прокладка водопроводных труб в земле
Для правильной укладки элементов системы необходимо подготовить проект или схему водовода с указанием мест установки фитингов и возможных ответвлений. Затем данные переносятся на местность и при необходимости корректируются. После этого приступают к рытью траншеи. Глубина ее должна быть не менее 1,4-1,5 м, а ширина — около 0,6 м.
Прокладка водопровода из полипропиленовых труб в земле начинается от источника воды (скважины, колодца и др.) или места врезки в магистральную сеть, к дому. Сборку элементов водовода проводят на поверхности, а затем укладывают на песчаную подушку в траншею. При монтаже необходимо избегать резких поворотов и перегибов труб. Если предполагается пересечение канализационной системы, то водопровод должен проходить на 0,2 м выше ее. Не допускается прокладка водогона на расстоянии менее 0,75 м от электрических и телефонных кабелей и 2 м от системы стоков.
После положительных результатов испытаний системы на плотность канаву засыпают. Слой грунта, имеющий непосредственный контакт с водогоном, не должен содержать крупных камней и строительного мусора.
Как определить глубину прокладки водопроводных труб?
Глубина заложения водопровода зависит от промерзания грунта, его структуры, близости грунтовых вод и других факторов. Эти данные можно запросить у ближайшей организации, занимающейся подобными работами либо получить самостоятельно, пробурив несколько контрольных скважин по ходу предполагаемой траншеи. Во многих регионах глубина промерзания грунта не превышает 1,6 м. Если по каким либо причинам достичь такой глубины невозможно, то укладка водопроводной трубы в траншею должна проводиться с предварительным утеплением.
Близость расположения к поверхности грунтовых вод негативно сказывается на материале водовода. В этом случае проводят гидроизоляцию сети либо уменьшают глубину траншеи с последующим утеплением системы. Если водовод проходит под площадками, где предполагаются большие нагрузки, то в таких местах он должен быть заглублен или дополнительно установлены элементы, защищающие трубопровод от разрушения. В случае прокладки системы через открытые места, лишенные растительности в регионах с жарким климатом, то глубина его залегания должна быть не менее 0,5 м.
Учитывая все эти нюансы, можно точно определить, на какую глубину закапывать водопроводные трубы.
Прокладка полипропиленовых труб
Глубина прокладки водопроводных труб, выполненных из полипропилена, не отличается от элементов из других материалов. Монтаж проводится при помощи пайки специальным паяльником. Оптимальная температура нагрева рабочей части составляет +260…+270°С. На качество сварки влияет время нагрева посадочного места. Перегрев, как и недогрев приводит к получению дефектного шва. Повторная сварка возможна после удаления бракованного участка.
Необходимо помнить, что системы из полипропилена недостаточно гибкие. Чрезмерный изгиб может привести к разрушению элемента. С целью организации поворота или отвода используют тройники, уголки и другие фитинги. Для отклонения трубы для водопровода на угол 90° желательно использовать 2 уголка по 45°. Это уменьшает гидравлическое сопротивление системы и защищает от гидроударов.
Прокладка водопроводных труб из стали
В связи с тем, что металлические трубы для подземного водопровода являются хорошим проводником, они должны быть заземлены. Эти работы выполняются с учетом требований норм и правил. Придумывать доморощенную защиту от блуждающих токов не только запрещено, но и опасно. Нередко стальные водогоны подключают в качестве заземляющего контура.
Автономные водопроводы в частных хозяйствах не заземляются вовсе. Если все же решили трубы заземлить, то подсоединение заземлителя проводится при помощи сварки. Категорически запрещено водопровод занулять.
Монтаж труб проводится при помощи сварки или сгонов. Последнее более практично, однако соединительный узел является «тонким» местом системы. В большинстве случаев через несколько лет на резьбе сгона образуется свищ. Укладку металлических элементов рекомендуется проводить ниже точки промерзания грунта.
