Процесс копки траншеи под канализацию и правила укладки труб

Прокладка наружной канализации: обзор этапов процесса

Сама процедура прокладки канализационной сети любого типа предполагает последовательное выполнение следующего плана работ:

Выбираем канализационные трубы для укладки в землю

Пластиковые канализационные трубы

На данном этапе нужно подобрать диаметр и дину трубы. С длиной все просто – она равна расстоянию от фанового отвода до ввода в коллектор или септик. Диаметр трубы подбирают исходя из предполагаемого объема стоков. Однако на самом деле вам придется выбирать между 110 миллиметрами и 150 (160) миллиметрами. Это типовые размеры бытовых канализационных труб. Если вы планируете построить промышленную магистраль, то диаметр начнется от 400 миллиметров.

Кроме того, нужно выбрать и тип «трубного» материала. Обычно это поливинилхлорид (гладкие трубы) или полипропилен (гофрированные трубы). Изделия из ПВХ менее долговечны, но обойдутся дешевле ПП-труб.

Определяем уклон канализационной трубы

Такой уклон гарантирует течение жидкости по трубопроводу под действием гравитационных сил. То есть, система будет отводить стоки в безнапорном режиме.

Проводим земляные работы

Глубина траншеи под канализацию должна соответствовать уровню промерзания грунта. Иначе система перемерзнет в зимнее время.

Укладка канализационных труб в землю

Поэтому ввод в канализационную магистраль (отвод от фановой трубы) погружают в грунт на 1,2-1,5 метра. Глубину вывода определяют исходя из 2-сантиметрового уклона (на погонный метр трубопровода).

В итоге, на данном этапе роется траншея, дно которой уходит к точке водосбора под уклоном.  Причем ширина траншеи равняется 50-100 миллиметрам. А ее стены, после заглубления до отметки один метр, укрепляются щитами и распорками. Отобранный грунт складируют на особом участке, он пригодится за заполнения траншеи после монтажа трубопровода.

Канализационный колодец

Протяженные участки канализационной магистрали оборудуют колодцами, стенки которых укрепляют бетонными кольцами. Дно колодца совпадает с глубиной залегания траншеи или опускается ниже этой отметки (недостающую часть грунта можно подсыпать).

На этом же этапе роется котлован под септик или бункер хранения отходов. Отобранный грунт удаляют с площадки и утилизируют. Он не пригодится для подсыпки. Ведь отобранный объем заполнит конструкция септика или бункера.

Кроме того, на этом же этапе можно заняться прокладкой траншей для дренажной системы автономной канализации.

Укладка труб канализации в траншею

Прокладка канализационных труб

Монтаж трубопровода ведется мерными отрезками (по 4, 6 или 12 метров), которые соединяются в раструб. Причем на дно траншеи лучше настелить слой песка, толщиной 10-15 сантиметров, он избавит линию от возможных колебаний грунта, спровоцированных деформацией пучения.

Укладка осуществляется раструбами вверх, то есть, на пути потока первым должен быть раструб, а гладкий торец – располагается под уклоном. Поэтому сборку ведут от отвода фановой трубы по направлению к септику.

Завершив сборку, трубу засыпают крупным песком, после чего траншею заполняют отобранным грунтом, оставляя на поверхности бугорок, который «просядет» следующей весной, после того, как грунт «уляжется». Остатки грунта утилизируют.

Ввод в эксплуатацию

Перед засыпкой траншеи было бы неплохо проверить герметичность стыков и пропускную способность трубопровода. Для этого можно обернуть раструбные участки газетой и слить в унитаз несколько ведер воды.

Если на газетах нет влажных пятен – система функционирует без нарушения герметичности трубопровода. Ну а пропускную способность можно оценить, сравнив объемы «введенной» и «выведенной» жидкости. Если до выхода «добралось» то же ведро воды, то в канализации нет застоев, и у вас не будет проблем с обслуживанием системы.

https://youtube.com/watch?v=pF7lwiahy0s

Элементы наружной канализационной системы

Внешняя система очистки и утилизации стоков состоит из ряда узлов, действие которых направлено на обеззараживание сточной воды.

Основными из них являются:

1. Фильтрующие колодцы или септики. Первые наиболее просты в изготовлении и эксплуатации. Они представляют собой котлован в земле глубиной до трех метров. Поперечный размер может достигать двух метров независимо от его формы. Стенки котлована укрепляются бетоном или кирпичной кладкой. Они могут быть сплошными или перфорированными с отверстиями 40-60 миллиметров. На дне колодца устраивается фильтр толщиной до 80 сантиметров.

Для него можно использовать шлак, гравий, битый кирпич. Последний укладывается в верхним слое из битого кирпича, величина фракции порядка 50 миллиметров. Для гравийного фильтра используется материал от 15 миллиметров.

1. Септики. Емкость разделяется одной или несколькими перегородками.

Сливаемая жидкость наполняет первую камеру. На месте падения струи жидкости нужно установить защитную плиту, которая не позволит ей размывать иловый слой. В камеру нужно поместить картридж с бактериальной культурой, которые станут основой аэробного фильтра.

В нем биологическая масса разлагает загрязнения. Вода переливается через верхний край перегородки и попадает во вторую камеру, где установлен аэратор и вода продувается распыленным воздухом. При этом происходит окисление загрязнений и их дополнительная переработка, на этот раз анаэробными бактериями в присутствии кислорода

При применении септика степень очистки стоков достигает 75 – 90% что говорит о необходимости их дополнительной доочистки для полного обеззараживания.

1. Почвенная полевая фильтрация
2. Проекты прокладки канализации выполняются индивидуально в зависимости от реальных условий.

Такой способ применяется для доочистки стоков при их прохождении через грунты. Из септика жидкость попадает в систему дренажных труб, проходя при этом через гравийный фильтр и двойной слой геоткани.

При этом все мелкодисперсные частицы задерживаются в них, и степень очистки достигает 98%.

Ограничением для использования такой методики дополнительной очистки стоков является характеристика грунтов. Поля неэффективны на грунтах с малой проницаемостью – плотных суглинках и глинах. Наиболее благоприятны песчано гравийные и песчаные грунты, позволяющие сделать качественную фильтрацию стоков.

1. Инфильтраторы. На малопроницаемых почвах устанавливаются инфильтратоы. Это коробчатые изделия из пластика с боковыми решетками, закрытые сверху и открытые снизу. В зависимости от объема переработки могут последовательно устанавливаться до 3-4 устройств.

Любые из описанных объектов могу применяться как совместно, так и в комплектации, выбранной покупателем. Соединение объектов производится прокладкой пластиковых труб диаметром 100-150 миллиметров, реже – для крупных объектов – используются трубы 200 миллиметров.

Кроме того, каждый объект наружной канализации оснащается вентиляционной системой, внутри здания для этой цели используются фановые трубы.

Применение септиков наиболее популярно в местностях с недостаточным количеством осадков, при этом очищенная жидкость активно используется для повторного применения на хозяйственные нужды.

Проектирование наружной канализации

Эти две составляющих единой задачи совершенно противоположны. Если внутренняя схема канализации предназначена для сбора стоков, то наружная – для их обеззараживания и утилизации.

Поэтому правила ее устройства имеют с внутренними требованиями только одно сходство – уклон от фундамента дома в сторону накопителя должен составлять величину в 1-2 миллиметра на метр по тем же причинам (смотрите выше).

Задачи, решаемые наружной канализацией, заключаются в переработке сточных вод с целью их обеззараживания. Вода, сбрасываема в грунт после очистки, должна быть абсолютно безопасной, поскольку, после окончательной очистки грунтовой фильтрацией, она возвращается к потребителю.

Поскольку объект переходит во внешнюю среду, нужно учитывать глубину промерзания грунта. Труба должна располагаться ниже этого уровня.

Но, даже при выполнении этого условия, канализационную трубу желательно утеплить на случай возникновения чрезвычайных климатических обстоятельств, которые в последнее время случаются с завидной регулярностью.

А для гарантии целостности трубопровода, лучше установить в канализационной трубе греющий кабель, работающий в автоматическом режиме при критичном понижении температуры.

Санация

Суть способа санации трубопровода – бестраншейная замена старых труб на новые.

Различают два основных вида санации.

Санация релайнингом

В таком случае современные трубы из высокомолекулярных соединений (полимеров) протягиваются в уже обустроенный трубопровод. Делать это, в свою очередь, можно двумя способами: без разреза старых труб или с таковым.

В первом случае, когда диаметр новых элементов чуть меньше исходных, необходимо перед началом работ провести обследование внутренней поверхности труб, чтобы предотвратить повреждение пластиковых труб находящимися внутри прежних элементов препятствиями или полное торможение работы.

Второй вариант применяется, когда нужна прокладка труб большого диаметра, превышающего прежний или равного ему. Тогда используется статистическое взламывание старой конструкции.

Порядок проведения работ следующий:

1. По краям участка, на котором планируется производить работы, роются углубления (размерами около 2×3 м).
2. Из начального углубления проводятся выдвигающиеся штанги, на рабочих концах которых (в той же яме) фиксируется нож для расширения, посредством вертлюга скреплённый с прокладываемой трубой из ПНД (полиэтилена низкого давления).
3. В конечном котловане устанавливают на каркасе гидравлические домкраты, с помощью которых осуществляется возвратно-поступательное движение установленных штанг. Для дополнительной надёжности конструкции каркас с домкратами можно установить на бетонную плиту.
4. Начинают процесс протяжки, длящийся до того момента, когда нож не выйдет полностью в конечный котлован.
5. Периодически штанги длиной 1,5 м вытаскиваются из траншеи и очищаются от загрязнений.

В итоге старые трубы разрезаются соответствующим ножом, расширяются, и в них проволакивается полимерная труба.

При проведении релайнинга необходимо учитывать несколько рекомендаций:

• на стадии проектирования процесса следует тщательно подобрать сечение новой прокладываемой трубы ПНД;
• отрезки новых труб размером 10-12 м свариваются на поверхности и после проводятся в санируемую систему;
• общая длина сварного участка не должна превышать 0,7 км;
• при подборе диаметра труб и проведении замеров необходимо учитывать образующийся при сварке бурт, достигающий в некоторых случаях 15 мм.

Реновация

Этот вариант сопровождается полным разрушением старых конструкций с одновременной прокладкой новых труб. Этот метод применяется, когда прежний трубопровод или не удовлетворяет возросшим требованиям к пропускной способности, или слишком обветшал.  Методом реновации можно прокладывать трубы как большего, так и меньшего сечения, чем исходные.

Этот способ также существует в двух вариантах исполнения: заменой старых труб на новые ПНД-трубы, имеющие резьбу, или разрушением трубопровода.

В первом случае возможно осуществлять замену конкретного повреждённого участка трубопровода. Неисправный отрезок трубы разрезают роликовыми ножами, с помощью расширителя увеличивают тоннель, затем вводят новые трубы.

Во втором варианте трубопровод, как при релайнинге, ломается статическим способом.

Преимущества санации:

• отсутствие необходимости рыть новые тоннели – можно использовать уже обустроенные коммуникационные системы;
• практически невозможно при проведении работ повредить другие трубопроводы;
• можно изменять диаметр старых труб на соответствующий современным требованиям;
• затраты на проведение земельных и восстановительных работ минимальны.

Разница между напорным и безнапорным трубопроводом из полиэтилена

Трубы напорных канализаций задействуют, если требуется организовать стекание воды из подвальных помещений, расположенных ниже отметки главной системы. К подобному трубопроводу выдвигается требование, затрагивающее вопрос увеличенной кольцевой жесткости. Это связано с переменой условий использования системы по причине наличия в ней насоса, который формирует напор.

Другие коммуникации изготавливают при применении трубопровода из полиэтилена безнапорного типа. В них осуществляется самотечное перемещение грязной жидкости. В плане кольцевой жесткости существует несколько категорий в рамках SN2-SN8. В каталогах труб для канализации можно найти отличающиеся диаметром разновидности, позволяющие подготовить безнапорные коммуникации.

Как правильно уложить в траншее канализационные трубы

Система канализации в частном доме своими руками предполагает укладку труб как внутри, так и снаружи дома. Остановимся подробнее на укладке наружных труб.

Специалисты рекомендуют на дно траншеи насыпать слой обычного песка (толщиной около 15-20 см). Такая мера спасет от чрезмерного давления канализационные трубы, в том числе и из полипропилена.

На песке трубы слегка просядут и займут удобное положение. Это их спасет от чрезмерного давления засыпанного грунта.

Немаловажным вопросом при укладке канализационных труб, является их соединение и герметизация стыков.

Ревизия нужна, для того чтобы в случае засорения трубы, можно было ее прочистить. Советуем не экономить на установке ревизий, затраченные средства окупятся во время эксплуатации всей системы.

Ревизию желательно устанавливать после каждых 4 м, снаружи выход трубы желательно закрыть специальной заглушкой.

Обустройство вентиляции

Резко слитый объем воды способствует созданию разреженности внутритрубного пространства. Без поступления кислорода вода из сифонов уходит, что становится результатом появления аромата нечистот.

Поэтому задачи вентиляции:

• Удаление ароматов нечистот.
• Поддержка постоянного давления.
• Шумопоглащение.

Для создания вентиляции, все комплектующие стояков доводят до кровельного перекрытия, не закрывая их верхний конец, но пряча от засорения. Либо на верху стояка монтируют аэрационный клапан, не выпускающий ароматы и проводящий воздух внутрь.

Сечение трубы под вентиляцию равно или больше размера стояка. Объединение вытяжки с дымоходом или вентиляцией невозможно. Правила расчета высоты вытяжки:

• На плоской неэксплуатируемом кровельном перекрытии – 0,3 м;
• На скатной кровле – 0,5 м;
• На эксплуатируемой – 3 м;
• Шаг от сборной шахты вентиляции от 0,1 м.

При невозможности обустройства вентиляции применяют воздушный вентиляционный клапан на стояке выше оборудования санузла для предотвращения попадания нечистот.

Глубина заложения канализации

На строительных форумах интернета на этот вопрос однозначного ответа не найти. Тем не менее, при обращении к правилам СНиП 2.04.03-85 п.4.8. находим ответ.

Предельно низкая глубина укладки канализационных труб определяется экспериментальным путем, по опыту проведенных работ в отдельно взятой местности. Но эта формулировка также не имеет конкретные величины. При отсутствии надлежащей информации можно оперировать следующими цифрами, показывающими зависимость глубины закладки канализационных сетей от диаметра трубопровода. Зависимость показана в нижеследующей таблице:

Диаметр трубы, мм	Минимальная глубина укладки трубопровода, м
до 500	на 0,3 м выше уровня промерзания грунта
от 500 и выше	0,5 м выше уровня промерзания грунта или не выше 0,7м от поверхности земли.

Наименьшая глубина заложения труб со стабильным расходом стоков рассчитывается с использованием данных по статике и теплотехнике.

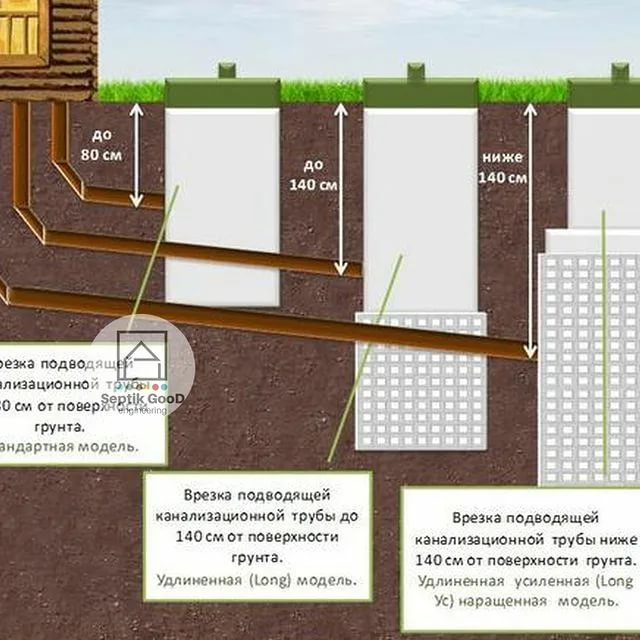

Глубина заложения трубопровода канализации фото

СОВЕТ: при сооружении ливневой канализации необходимо действовать по идентичному плану работ.

Глубина траншеи под канализацию частного дома должна соответствовать нескольким условиям:

• выполнения минимального объем землеройных работ
• иметь возможность предохранения труб от повреждений, которые могут возникнуть при нагрузке на поверхности земли
• обеспечить невозможность замерзания жидкости в сточных трубопроводах
• а также обеспечить прием стоков в центральные коммуникации или септик из наиболее дальнего и низкорасположенного пункта участка

• близости расположения подземных вод
• качественного состава грунтов
• рельефность участка, его протяженность и наибольшие глубины
• уровень промерзания грунта
• тип канализационной системы (самотечная или с помощью насоса)
• технология выполняемых работ (в лотках либо в открытом виде)

Плюсы и минусы

Есть несколько положительных и отрицательных моментов при сооружении траншей во время прокладки канализации.

Преимущества	Недостатки
По сравнению с бестраншейным методом прокладки, этот способ дешевле	Нельзя выполнить работы без вскрытия почвы: придется удалять плодородный грунт, выкорчевывать растительность на участке
Канализация будет укрыта слоем грунта и не подвержена повреждениям	Увеличиваются материальные и временные затраты на копку траншеи
Самостоятельное выполнение	Нельзя выполнять работы в зимнее время года

Если выбирать, как лучше проложить канализационную систему, то прокладка под землей дает больше возможностей, чем надземный вариант. Именно таким способом можно правильно организовать уклон и соблюсти все нормы и требования.

Выбираем материал и размертруб

В прошлом веке активно использовались металлическая продукция: конструкции из чугуна до сих пор можно встретить в ванных комнатах и стояках домов старой застройки. Новые стальные и чугунные изделия обладали превосходной прочностью, однако со временем приходили в негодность из-за ржавчины, которая гарантированно появлялась по причине повышенной влажности.

Устройство септика из бетонных колец

Обратите внимание на такое свойство материала, как прочность на сжатие. Данная характеристика ограничивает использование изделий в неблагоприятных условиях. Также важна влажность грунта: в сухой почве глубина закладки достигает 8 м, а в насыщенном влагой грунте – только 6 м

Также важна влажность грунта: в сухой почве глубина закладки достигает 8 м, а в насыщенном влагой грунте – только 6 м.

На выбор глубины часто влияют конкретные факторы, например, место расположения входного отверстия септика. Монтаж должен осуществляться таким образом, чтобы магистраль находилась чуть выше обозначенной точки, иначе стоки не смогут поступать в очистительную установку. Этот момент следует учитывать на этапе проектирования, когда за начальную точку берут выход внутреннего сегмента, а за конечную – вход в подземное сооружение. С учетом уровня грунтовых вод иногда приходится экспериментировать с монтажом септика, чтобы сохранить необходимый угол наклона коммуникаций.

Соблюдение уклона

Лучший способ транспортировки сточных вод по коммуникациям – передвижение естественным путем, т.е. самотеком

Для этого необходимо выполнить одно важно условие – обеспечить достаточный угол наклона трубопровода по всей его длине. Значение уклона зависит от сечения труб и скорости передвижения стоков. Чтобы предупредить образование засоров, необходимо обеспечить скорость 0,8-1 м/сек

Более быстрое движение допускается, медленное – нет

Чтобы предупредить образование засоров, необходимо обеспечить скорость 0,8-1 м/сек. Более быстрое движение допускается, медленное – нет.

Наклон труб в зависимости от диаметра

Существуют готовые подсчеты. Например, для прокладки изделий диаметром 50 мм необходим уклон 30 мм на каждый метр длины, если увеличить диаметр в два раза, до 100 мм, то угол наклона смело уменьшаем до 20 мм/м.

Способы резки и фиксации

В процессе прокладки труб канализации в земле или внутри помещения обязательно появится необходимость в резке, чтобы отделить лишний фрагмент, обеспечить нужную длину детали или герметично соединить два отрезка. Для проведения этой процедуры каждый профессиональный сантехник или строитель имеет специальный инструмент – труборез. Он удобен тем, что одновременно отрезает кусок заданной длины и создает на конце фаску – удобную форму для герметичного соединения.

Инструмент для резки пластика

Вместо специального приспособления можно воспользоваться ножовкой, однако придется выполнить дополнительные действия:

• обработать конец пластикового фрагмента – зачистить, убрать неровности и сколы;
• скосить стенки изделия по окружности до определенного угла.

Существуют различные стандарты, касающиеся параметров фаски. Например, в Германии угол наклона — 15º, а глубина – 3 мм, в России угол достигает 45º, а глубина зависит от толщины (обычно – 1/3 часть).

Во время внутреннего монтажа прямые элементы крепят на хомуты, расстояние между которыми определяется назначением системы. При горизонтальном положении линий интервал между хомутами высчитывают, умножая диаметр изделия на 10, для стояков показатели шага фиксированы – от 1 м до 1,3 м.

Использование хомутов для крепления труб

Для прокладки труб канализации при плитном фундаменте необходима дополнительная защита – обмотка гофрированным картоном или другим амортизирующим прокладочным материалом. Для страховки от протечек и подвижек элементы коммуникации заключают в непромокаемые кожухи.

Инструкция по устройству выгребной ямы

Рассмотрим порядок устройства выгребных ям, выполненных из различных материалов.

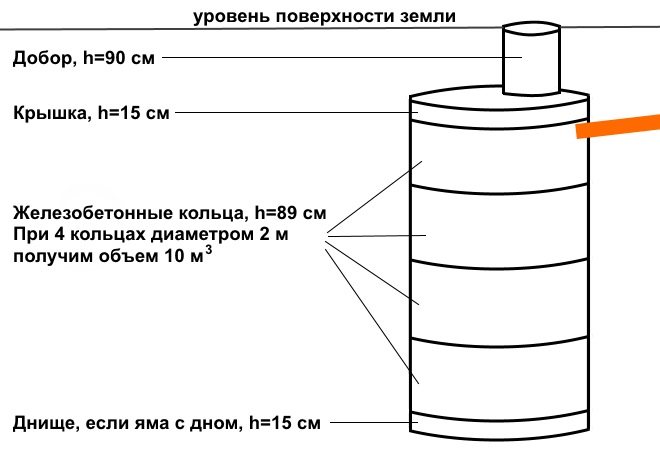

Бетонные кольца

Конструкция этого сооружения напоминает обычный колодец.

Как выкопать котлован под бетонные кольца? На заданную глубину (ниже УГВ не менее чем на 0,5 м), шириной чуть больше, чем размер кольца. В зависимости от вида ямы, дно может исполнять роль фильтра или быть полностью монолитным.

Для соединения ямы с туалетом выкапывают траншею, в которую укладывают канализационные трубы. В летний период трубы будут работать без помех, но для того, чтобы зимой стоки не замерзали, трубы утепляют.

Факторы, влияющие на уровень прокладки трубопровода

Специалистам, которые будут заниматься проектом по развитию канализационного коллектора в частном доме, необходимо учитывать несколько факторов

Специалисты, которые будут заниматься проектом по развитию канализационного коллектора в частном доме, должны учитывать несколько факторов, которые повлияют на глубину укладки труб. Эти:

• Климатические условия определенного региона. То есть здесь учитывается именно площадь промерзания почвы. Кроме того, если регион, где будет проложен трубопровод, зимой подвержен сильным морозам, уровень прокладки лучше увеличить, чем рекомендовано в СНиП, в среднем на 30.
• Способ прокладки трубопровода (с лотками или без).
• Состав грунта (заболоченный, песчаный, подверженный смещению или подъему и т.д.).
• Тип канализации (самотечная / самотечная или насосная).

Сколько стоит работа?

Стоимость работ вручную по копке траншеи будет выше, чем при механизированном труде. Например, средняя цена за 1 куб вырытого грунта составит от 1000 до 2000 рублей при ручном труде. Если рытье будет происходить с помощью бульдозера – цена снижается в несколько раз. Ориентировочная стоимость копки бульдозером – от 300 до 400 рублей за 1 куб.

Стоимость монтажа канализационной системы зависит от диаметра трубопровода, а также способа устройства канализации. Например, использование труб из высокопрочного чугуна диаметром 200 мм обойдется в 32000 рублей за погонный метр с учетом материалов. При этом работа с трубами из железобетона обойдется на 20% дешевле.

Вывод канализации из дома

Чтобы произвести вывод канализации из дома, нужно оценить несколько факторов, которые впоследствии могут повлиять на трудоёмкость процесса. Для начала нужно оценить глубину залегания фундамента дома, если она до 50 см, то нужно сделать подкоп под фундаментом. Но это будет целесообразно в случае относительно недалекого расстояния до очистительного сооружения (до пяти метров), так как чем дальше находится септик, тем глубже нужно будет копать траншею, для того чтобы обеспечить необходимый угол стока. Работа будет заключаться только в рытье траншеи от дома до очистительного сооружения.

Если дом большой и глубина фундамента более 50 см, то необходимо будет сделать отверстие в нём, причем диаметр этого отверстия должен быть больше предполагаемого диаметра канализационной трубы, для того чтобы поставить гильзу в месте прохождения канализации через фундамент.

Диаметр сточной трубы подбирается с учетом тех задач, которые должна решать канализация в вашем доме. Если задача удобств будет ограничиваться только душем и парой рукомойников, то её диаметр может не превышать 5 см. Если дом будет оборудован туалетом, то диаметр целесообразно увеличить в два раза.

Оборудование для работы

Отверстие фундамента необходимо делать под углом к наружному краю. Фундамент шириной до 40 см можно пробить вручную. Если фундамент большой толщины и сопровождается арматурой, то необходимо применять специальные установки, на основе электродвигателя и буровой установки, насадки при этом применяют в зависимости от исполнения. В случае армированного бетона применяют алмазные наконечники, а также из материала на основе победита. При этом отверстия получаются относительно ровными и не требуют дополнительной доработки.

Инструменты, с помощью которых можно проделать отверстие в фундаменте:

• перфоратор;
• отбойный молоток.

Для сопутствующей работы ещё может понадобиться болгарка с алмазным напылением на диск, если придется обрезать попадающейся по ходу бурения арматуры.

Если нет специализированного оборудования, один из методов производства отверстия в фундаменте – это проделывание буром нескольких контрольных отверстий, шириной около 1 сантиметра. Затем необходимо работать отбойным молотком. В случае если нет отбойного молотка, можно работать кувалдой.

Отверстие в бетоне с помощью бура для перфоратора
