Как подключить цветную светодиодную ленту к контроллеру

От какого напряжения подключать контроллер?

Во-первых, не от 220 вольт. Наиболее распространенные виды напряжения светодиодных лент это 12 и 24 вольт.

Поэтому практически все контроллеры являются адаптивными аппаратами, способными работать как на 12V, так и на 24V одновременно.

Только здесь обратите внимание на один момент. Чем меньше вольтаж, тем меньше расчетная мощность устройства

Чем меньше вольтаж, тем меньше расчетная мощность устройства.

Поэтому на каждой коробке производителем должно быть указано соответствие мощности прибора, тому напряжению, к которому подключается лед лента.

Если безграмотный продавец вам говорит, что эта штука универсальная и подходит под любое напряжение, а значит выбирайте какой угодно из понравившихся экземпляров, не совершайте ошибку.

Прежде всего, сравните мощность вашей Led ленты и мощность контроллера на этом напряжении.

И если все совпадает, только тогда смело покупайте.

Подключение

Светодиодные модели SMD 3528 или 5050 подключаются к контроллеру для управления светом по одной и той же схеме, как при подключении 12-вольтной ленты к сети в 220 вольт. В данном случае следует подключить блок питания, который сделает возможным понижение напряжения до 12 вольт Эта схема показана внизу.

Схема подключения

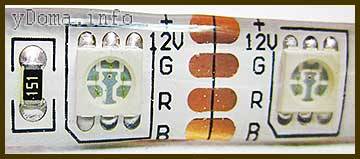

Место разреза

В мотке изделия идут по 5 метров. Поэтому очень часто их следует нарезать, чтобы прикрепить, например, к мебели. Впоследствии эти кусочки любо соединяются друг с другом, либо прикрепляются к блоку питания (для подключения к сети в 220 вольт) или контроллеру. Поэтому рассмотрение схемы подключения начнем с процедуры подготовки источника света.
Схема подключения реализуется следующим образом:

отмеряем требуемый участок ленты и отрезаем в строго отведенном для этого месте;

• после разрезания провода, которые следует подключать к источнику света, нужно зачистить на концах;
• к контактным площадкам, которые появились на конце ленты, следует подсоединить провода. Для этого при помощи паяльника и паяльного набора (канифоль и олово) припаиваем провода к контактным площадкам;
• после того как провода, в строгом соответствии со своим знаком («-» и «+»), были припаяны к контактным площадкам, проводим обработку рабочей поверхности;
• затем необходима изоляция контактов. Если изоляция будет плохой, то возникает риск короткого замыкания, и осветительный прибор в дальнейшем будет работать некорректно и недолговечно.

Отдельно стоит отметить, что самым простым способом подсоединения проводов будет использование специального LED коннектора. Это так называемый механический способ.

LED коннектор

Такой коннектор достаточно просто приложить к контактным площадкам (контакты обоих изделий должны обязательно совпадать) и захлопнуть крышку. Вот и все, нет необходимости в работе с канифолью и оловом.

Поэтому старый способ паяния контактов на сегодняшний день остается более чем востребованным и актуальным.

Как выполнить подключение RGB ленты через контроллер

Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.

На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.

1. Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.

1. Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).

На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.

Основные схемы подключения RGB-ленты

Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.

1. Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.

1. Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:

• мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
• потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.

Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.

Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.

1. Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.

1. Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.

1. Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.

Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.

Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.

Устройство

Конструктивно это гибкая печатная плата, к которой прикреплены светодиоды и резисторы, предназначенные для понижения тока. Выпускается разной ширины — от 5 до 30 мм. Наиболее востребованы LED-ленты с набором из шести выводов, в которых светодиоды собираются внутри единого корпуса.

Светодиоды классифицируются по типоразмерам. Самыми распространенными считаются SMD 5050 с габаритами 5х5 мм. Один погонный метр RGB-ленты может содержать около 30 светодиодов (изделие с двойной плотностью — 60). Мощность и световой поток зависят от числа диодов и их типоразмера.

Ленты различаются по степени защищенности (IP00 и т. д.). Чем ниже этот параметр, тем меньше вариантов применения осветительного прибора. К примеру, слабо защищенные приборы эксплуатируются исключительно в сухих помещениях, а изделия в силиконовой оболочке не страшатся даже полного погружения под воду (IP68).

Для размещения ленты на поверхностях с ее тыльной стороны крепится двусторонний скотч. Всегда можно разрезать ее на части, выбрав необходимую длину. Производители приборов самостоятельно отмечают пунктирными линиями места разрезов, там же изображен символ «ножниц». Перерезайте гибкую плату на этих участках, поскольку только здесь установлены контактные площадки для подключения к источнику питания с последующей спайкой или применением коннекторов.

Где и как используется

Устройство непосредственно используется вместе с различными светодиодными светильниками. Сами же светодиодные источники света применяются в самых разных сферах, начиная от производства и строительства, заканчивая украшением и подсветкой архитектурных элементов.

Благодаря своей стойкости к влаге они также используются для освещения водных объектов. RGB-контроллер позволяет создавать самые разные вариации света, что лишь придаст объекту особую эстетичность. Практически всегда к SMD 3528, а также к улученной модели SMD 5730 прилагаются контроллеры с разными типами управления.

Виды контроллеров

Для светодиодов
в РГБ-ленте применяют несколько модификаций контроллеров. При этом они могут
различаться между собой по нескольким признакам:

1. Внешнему исполнению. Блок управления оснащается защитой от внешних факторов, либо нет.
2. Типу монтажа. Корпус устройства содержит либо специальные отверстия под шурупы, либо включает рейку (для установки в электрощиток), либо другие системы крепежа.
3. Методу управления. Оснащаются как простейшей системой – кнопками, так и более усовершенствованными – радиочастотными пультами или через WiFi-сеть со смартфона.

По виду системы
управления контроллеры для светодиодных лент могут иметь следующие модификации:

1. Без пульта.
2. С ПДУ на кнопках.
3. Пульт с
   сенсорным экраном.
4. Со встраиваемыми
   сенсорными дисплеями.
5. «Умные» контроллеры.

Максимальной
функциональностью отличаются модели с пультом на сенсорном экране или с кнопками. При этом для
передачи сигнала они оснащаются ИК-портом или радиочастотным модулем. Первые
требуют определенной направленности в пространстве для выполнения команд,
вторые – могут располагаться в любом месте, даже за стеной.

По внешнему оформлению пульты
разделяются на три модификации:

1. Кнопочные.
2. Сенсорные. На
   панели имеется кольцо и несколько клавиш для выполнения различных функций.
3. Стационарные. В
   отличие от вышеописанных типов устройств данная модификация устанавливается на
   стену в подрозетник либо на подставку на рабочий стол.

Современные модели
пультов для контроллеров светодиодных лент позволяют выполнять следующие
операции:

1. Включать и отключать RGB-ленту.
2. Настраивать яркость (функция диммера включена).
3. Задавать оттенки цвета.
4. Создавать программы интенсивности, времени изменений свечения в том или ином спектре.

Если многоцветная подсветка состоит из комплекта светодиодных лент для различных зон с разными задачами, лучше воспользоваться более функциональными аудио- и Смарт-контроллерами. С их помощью можно задавать самой различной сложности программы управления и обеспечить эффект цветомузыки.

Особенности управления светодиодными лентами

Полупроводниковый светодиод — прибор специфический. Он обладает значительно нелинейной вольт‑амперной характеристикой (ВАХ). Протекающий через него ток, начиная с некоторого «порогового» значения, растёт очень сильно, вплоть до перегорания самого светодиода, даже при небольшом изменении падения напряжения на нём. Поэтому подключение его напрямую к источнику питания либо не даст никакого эффекта, если ЭДС источника меньше порога «открывания» диода, либо в противном случае вызовет мгновенное перегорание светодиода.

Это заставляет в схемах устройств управления использовать элементы, ограничивающие ток через прибор, так в схемотехнике и называемые «источниками стабильного тока».

Казалось бы, чего проще! Подключаем светодиод через гасящее сопротивление прямо к электрической сети — напряжение высокое, ограничительный резистор потребуется большого значения: всё, как мы хотели! Но у этой схемы есть существенный недостаток. К примеру:

• Для среднестатистического белого светодиода в рабочем режиме при падении напряжения около 3 V, ток ≈ 20 mA.
• Сопротивление гасящего резистора — (220 – 3) / 0,02 ≈ 10,85 κΩ.
• При этом рассеиваемая на нём мощность — 217 × 0,02 ≈ 4,3 Wt.

Как видно из примера, на ограничительном резисторе будет бесполезно теряться электрическая мощность, большая по величине, чем требуется самому светодиоду для его работы.

Для того чтобы компенсировать недостатки такой схемы, светодиодные осветительные приборы должны запитываться от специального низковольтного источника, обеспечивающего им при этом стабильный выходной ток. В осветительных светодиодных лампах стандартов Е27, Е14 и других такая схема встроена в конструкцию их цоколя, подобно тому, как выполнено управление малогабаритными люминесцентными газоразрядными лампами. Притом в зависимости от назначения включается не только драйвер диода, но и схема диммера.

Для светодиодных лент такой источник тока изготавливается в виде отдельного модуля. Он имеет выходное напряжение 12 или 24 V с ограничением выходного тока. Подключаемая к нему лента должна иметь соответствующее входное напряжение, ограничительные резисторы для него установлены конструктивно на самой ленте, обеспечивая оптимальный режим её работы. Выходная мощность блока питания диммера и блока управления должны соответствовать количеству светодиодных модулей ленты.

Соотношение мощности блока к количеству модулей ленты

Лента также должна иметь определённую длину, не превышающую некоторого значения — обычно это 5 м. Если требуется лента меньшей длины, её можно укоротить, но только в указанных для этого точках. Когда же требуется удлинить ленту, то следующий её кусок должен подключаться не к выходу предыдущего, а непосредственно к блоку питания либо к специальному усилителю, даже если для этого придётся проложить дополнительную пару проводов.

Подключение светодиодной RGB ленты

Правильный порядок подключения элементов цепи выглядит следующим образом:

Правильный порядок подключения

Запомните. Участки ленты, длиной больше 5 метров, должны подключаться только параллельно.

Что будет, если подключить последовательно?

Во-первых, вы заметно потеряете в яркости на конце участка. Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.

Неправильное подключениеПравильное подключение

Во-вторых, токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.

RGB коннектор

Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти. Уточняйте этот момент при покупке.

Подробнее как соединять rgb ленту между собой.

Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-)

При подключении следующих элементов цепи важно соблюдать полярность

Клеммы подключения на БП

RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов. Если перепутаете местами, ничего страшного не произойдет, просто цвета будут перепутаны.

Клеммы подключения контроллера к светодиодам

В результате готовая схема в сборе должна иметь вид:

Схема в сборе

Усилитель внешне похож на контроллер, отдельно подключается к БП, только имеет не одну плашку с клеммами, а две. Маркируется чаще всего как Led Amplifier, устанавливается в разрыв ленты. Подключается по схеме:

Порядок подключения RGB усилителя в цепьНазначение клемм led amplifier

Разберем теперь схемы подключения лент разной длины с усилителем и без, с одним или несколькими блоками питания.

Схема подключения RGB светодиодной ленты без усилителя

Это простейшая схема включения rgb светодиодной ленты длиной до 5 метров через контроллер с пультом.

Электрическая схема подключения RGB освещения

Для подключения светодиодной RGB ленты длиной 10 или 15 метров, убедитесь, что хватает мощности контроллера и БП (с запасом), и подключайте по следующей схеме:

Схема подключения 10 или 15

Схема подключения ленты с RGB усилителем

Усилитель используем, если не хватает мощности контроллера. Если мощность блока питания позволяет подключить контроллер и усилитель, используем следующую схему:

Когда суммарная мощность контроллера и усилителя выше мощности БП или блок такой мощности использовать нерационально (большой, сильно греется или шумит), тогда подключаем led amplifier к отдельному питанию по схеме:

Схема подключения усилителя с 2 блоками питания

По такой схеме наращивать суммарную длину ленты можно сколько угодно. Вся она будет управляться с одного пульта.

Помимо последовательного подключения, как в примерах выше, усилители можно подключать параллельно.

Схема параллельного подключения нескольких RGB усилителей с одним блоком питания.

Схема: один БП несколько усилителей

Схема с несколькими параллельными усилителями с отдельным питанием.

Схема: несколько параллельных усилителей с отдельными БП

Если клемм нет – используйте паяльник и монтажный провод, НО не перегревайте контактные площадки. Подробнее как соединять ленту.

Правильная схема подключения 20 метров RGB ленты показана на видео.

Как разрезать светодиодную ленту на отрезки

Как Вы уже наверно поняли, RGB светодиодная лента любой длины (относиться и к монохромным лентам), состоит из коротких самостоятельных отрезков, представляющих собой законченное изделие. Достаточно подать на контактные площадки напряжение питания и лента будет излучать свет. Для получения отрезка ленты требуемой длины элементарные отрезки соединяют между собой в соответствии с буквенной маркировкой.

Обычно лента выпускается длиной пять метров. В случае необходимости ее можно укоротить, разрезав поперек по линии, нанесенной по центру контактных площадок между маркировкой, бывает, в этом месте дополнительно наносят символическое изображение ножниц. Иногда ленту приходится разрезать, чтобы установить под углом. В таком случае разрезанные одноименные контактные площадки соединяются между собой с помощью .

Общие сведения о лентах

Ленты часто устанавливают в нише потолка над определенной зоной в квартире (например, над спальным местом или обеденной зоной). Многие жильцы не могут точно сказать, какой цвет им необходим, к тому же со временем одна и та же подсветка может надоесть. В такой ситуации выручит RGB контроллер для светодиодной ленты, с помощью которого подсветку можно настроить индивидуально.

Само название RGB обозначает три слова — Red, Green, Blue, то есть красный, зеленый и синий. Из такого небогатого предложения цветовых решений сложно выбрать один цвет, поэтому многие мастера рекомендуют устанавливать контроллеры. Благодаря этим устройствам жильцы смогут настраивать цвета по своему вкусу, например, желтый, оранжевый, фиолетовый, а также регулировать их интенсивность.

Перед тем как приобретать светодиодные ленты, нужно немного разобраться в их классификации. Обычно выделяют их два:

• SMD 3528;
• SMD 5050.

Оба типа лент отличаются по габаритам и параметрам: у первого размеры сторон составляют 3,5 мм на 2,8 мм, у второго — 5 мм на 5 мм, что и отражено в самих названиях. Аббревиатура SMD (Surface Mounted Device) буквально означает «устройство, установленное на поверхности».

Еще одна важная особенность — это мощность светового потока. У SMD 3528 она ниже, так как в такой ленте светодиоды являются однокристальными, в то время как в SMD 5050 они трехкристальные. Второй тип будет светить ярче, однако он будет потреблять в 3 раза больше мощности.

Немаловажным параметром является количество светодиодов на 1 метр ленты, где их может быть 30, 60, 120 или 240 штук. Чем больше светодиодов, тем ярче будет сиять подсветка. Но ленты с большим количеством маленьких лампочек будут стоить дороже. Специалисты советуют не приобретать слишком яркие устройства, поскольку для подсветки ниши в потолке хватит 60 диодов на 1 метр. Для декорирования мебели можно приобрести самую простую ленту с 30 диодами. Такие рекомендации являются оптимальными для любого интерьера.

Чтобы установить освещение в нишу потолка, для примера можно взять ленту типа SMD 5050, содержащую 60 диодов на 1 метр. Она имеет следующие характеристики:

• цвет диодов — RGB, то есть многоцветная;
• количество диодов — 60 штук на 1 метр;
• мощность — 14 Вт/м;
• напряжение — 24 В.

Также на упаковке будет представлена аббревиатура IP с примыкающими к ней цифрами. Эта характеристика указывает на степень защиты. Например, на коробке написано IP33, что означает следующее:

1. Первая цифра 3 указывает на степень защиты от попадания инородных тел и прочих контактов с осветительным прибором. По шкале от 0 до 5 она свидетельствует о защите от мелких частиц размером до 2,5 мм.
2. Вторая цифра 3 указывает на степень защиты от воды. Светодиоды защищены от наклонного попадания брызг под углом до 60 градусов.

Лента намотана на бобину (или катушку), стандартно ее длина равна 5 метрам, поэтому лучше всего приобрести две катушки, так как часто для подсветки различных ниш требуется от 5 до 8 метров, а иногда и больше. Устройство условно поделено на несколько небольших отрезков, на каждом из которых находится по 6 светодиодов. Отрезки представляют собой полностью самостоятельный осветительный прибор, который будет гореть при подключении к сети.

Светодиодная лента очень пластична, поэтому ее можно крепить в ниши любой сложности и формы, не говоря уже о прямых линиях и переходах. На обратной стороне светодиодов имеется липкий двусторонний скотч, благодаря которому цветная конструкция накрепко прилипнет к любой поверхности.

Необходимые инструменты

Установка данного вида освещения не требует наличия сложного профессионального оборудования, кроме того, некоторые комплектующие могут идти в наборе с лентой. Чтобы установить дюралайт нужно иметь следующие материалы и инструменты:

• катушку дюралайта;
• 3-хжильный кабель ВВГнг-Ls сечением 1,5 мм2;
• монтажный провод 1,5 мм2;
• блок питания;
• диммер/пульт управления;
• ножницы или канцелярский нож;
• бокорезы (кусачки);
• термоусадочные трубки или изолента;
• 2-сторонний скотч (в случае, если недостаточно клейкой основы ленты);
• паяльник;
• алюминиевый или пластиковый профиль необходимой длины;
• жидкость для обезжиривания поверхности (спирт/ацетон/растворитель и проч.).

Инструменты для монтажа светодиодной ленты.

Как подобрать контроллер для светодиодной ленты?

Итак, мы убедились в значимости контроллера, поэтому пришло время определиться с лучшим вариантом. Ни один эксперт с ходу не сможет дать ответ, если вы спросите, какое устройство вам подойдет. Каждый прибор подбирается для конкретного случая, учитывая все индивидуальные желания и потребности. Чтобы определиться с выбором, вам нужно выделить для себя оптимальные параметры и функции, которыми должен обладать будущий контроллер.

Признаки, по которым можно различить контроллер для светодиодной ленты:

• Тип управления;
• Сенсорные или кнопочные;
• Выходная мощность;
• Прошивка программы.

Все возможные схемы подключения контроллера для управления светодиодной ленты известные на данный момент.

Типы управления контроллерами.

1. Без пульта дистанционного управления.

Это самый простой в управлении прибор небольших размеров. Настройка параметров проводится всего один раз, входе которой устанавливается режим работы всей ленты: задается цвет, интенсивность свечения и динамика переливания. Такой вариант подойдет в тех случаях, когда нет нужды в частой регулировке светодиодной ленты.

1. Инфракрасный пульт управления.

Контроллер буквально на ходу регулируется с помощью ИК-пульта дистанционного управления. Пульт действует в пределах 10 метров при условии, что инфракрасный датчик не перегораживается посторонними предметами. В некоторых моделях имеется огромное количество функций. Их возможностями можно управлять каждым светодиодом по отдельности. ИК-комплекты обычно дешевле аналогов. Если пульт вышел из строя либо потерян, его можно заменить, купив точно такой же в ближайшем магазине электротехники.

1. Радиопульт.

Управлять светодиодной лентой можно на расстоянии до сотни метров. Устройство получит сигнал даже через стены и преграды на пути к пульту, так как в этом случае не используется инфракрасный луч.

1. Wi-Fi.

Перечень доступных функций такой же, как у моделей с радио- и ИК-пультом. Различия заключаются лишь в том, что управление производится со смартфона, планшета или персонального компьютера. Также существуют приборы с вмонтированным модулем Wi-Fi или регулируемые с определенного маршрутизатора, контролирующего одновременно несколько светодиодных лент. В специальном приложении на iOS или Android можно настроить каждый диод, установить ему собственный оттенок и определить скорость переливания.

1. Звуковой.

Процесс работы проходит в полуавтоматическом режиме. Контроллер реагирует на внешние звуки. Включать или выключать светодиоды можно различными звуками, установленными при первоначальной настройке, например, хлопок, щелчок и подобное. Если определенным образом настроить контроллер, лента может динамически реагировать на музыку, повторяя ее ритм и темп.

Сенсорные или кнопочные

Сенсорные пульты обладают сенсорным кольцом, с помощью которого выбирается необходимый режим и оттенок освещения. Они отличаются высокой стоимостью, однако в современном мире это самый удобный вариант управления.

Кнопочные пульты являются самым популярным вариантом на современном рынке. Программа динамики светодиодов назначается определенной кнопкой. Товар отличается простотой эксплуатации и относительно низкой ценой.

Разделение регуляторов по системе программирования

После покупки устройства можно выбрать определенную программу изменения оттенков, интенсивности и скорости переливания. В некоторых моделях доступна функция самостоятельной настройки светодиодной ленты.
