Прецизионные кондиционеры в серверной: виды и обоснованность их выбора

Производители

Ассортимент большой. Из того что сталкивался:

  • Daikin, Mitsubishi – дорого/круто;
  • подешевле/нормально – Mitsubishi Heavy Industries (MHI). Большой плюс MHI в интернете можно легко найти подробные технические мануалы;
  • относительно дешево/работать будет – Midea, Gree, Haier (крупные OEM производители кондиционеров из Китая). Но нужно быть готовыми, что “настоящие” мануалы, где есть все необходимые цифры, достать вряд ли получится. Насколько вольно производители из Китая обращаются с цифрами всем я думаю известно.

Инверторные машины хороши, но необязательны – смотрите на бюджет (общий на всю систему, а не только на стоимость самих кондиционеров).

Типы прецизионных кондиционеров

Прецизионные кондиционеры разделяются на типы по конструкции внутренних блоков:

  • потолочные,
  • шкафные,
  • межрядные;

по способу охлаждения конденсаторов: воздушный, жидкостной;

по используемому теплоносителю: фреон; жидкость (вода, этиленгликоль).

Фреоновые кондиционеры

Для телекоммуникационных объектов (шелтеров) существуют фреоновые моноблоки и сплит-системы прецизионного типа. Для более крупных стационарных объектов применяются внутренние блоки шкафного типа и межрядные кондиционеры. Классическим и наиболее экономичным по капитальным затратам решением для серверных являются шкафные кондиционеры с испарителем непосредственного кипения (фреоновые). Возможны варианты исполнения: с наружным конденсатором воздушного охлаждения, с встроенным конденсатором жидкостного охлаждения, комплектуемые сухой градирней. Аналогичные варианты конденсаторов имеют и межрядные кондиционеры прямого испарения (DX).

Жидкостные кондиционеры

Шкафные кондиционеры с жидкостным теплообменником используются в чиллерной схеме охлаждения объекта в качестве доводчиков. Надежность и температурный режим охлаждения здесь зависит от принятой принципиальной схемы холодоснабжения объекта (чиллеров и насосных групп). Начальные капитальные затраты выше на 30-40% по сравнению с фреоновыми кондиционерами, однако при оптимизации схемы холодоснабжения позволяют снизить эксплутационные расходы.

Прецизионный кондиционер с фрикулингом

Принцип работы такого кондиционера основан на использовании низких наружных температур. Свободное охлаждение (фрикулинг) легко реализуется в фреоновом шкафном кондиционере с жидкостным конденсатором и сухой градирней. Необходим второй теплообменник (жидкостной) и этиленгликоль в контуре сухой градирни. При снижении наружной температру на расчетный уровень охлаждение будет осуществляться за счет работы второго контура (теплообменник и градирня), без парокомпрессионного цикла. Несмотря на рост начальных вложений на дополнительное оборудование, срок их окупаемости составит менее 2-х лет (точный расчет зависит от местных тарифов).

Системы резервирования

Для резервирования функции охлаждения прецизионные кондиционеры имеют опции дополнительных теплообменников (жидкостных и фреоновых). Принцип работы данной системы заключается не просто в дублировании систем охлаждения, а в использовании систем охлаждения с разными принципами работы, а соответственно с разными источниками охлаждения. Необходимость резервирования и его степень определяется нормативными требованиями согласно классу отказоустойчивости объекта (по TIER).

Область применения

Промышленные кондиционеры подбираются согласно техническим параметрам и конструктивному исполнению под конкретные условия использования. Самым мощным в общей линейке изделий считается шкафное оборудование. Такие агрегаты способны выдавать до 100кВт холода (тепла). Сегодня климатическая техника с высоким рабочим ресурсом применяется в следующих сферах промышленности:

  1. В качестве инфраструктуры центров обработки данных. Это кондиционеры для серверной комнаты, аппаратных помещений и крупных дата-центров. Применение климатической техники встречается при оснащении мест размещения суперкомпьютеров и майнинг-фермах.
  2. В медицинских центрах. Оборудование для поддержания нормативных влажности и температуры используется в ожоговых и диагностических отделениях. Известно применение промышленных сплит систем в фармацевтических лабораториях.
  3. Отказоустойчивые кондиционеры находят широкое применение в области производства высокоточных техники и приборов. К этой категории относятся космонавтика и авиастроение, конвейерные линии по выпуску компонентов микроэлектроники.
  4. Общественные места и хранилища. Сюда относятся выставки, фонды и архивы предметов искусства, музеи.

Установка промышленных кондиционеров необходима в производственных условиях, связанных с необходимостью активного отвод тепла. При этом эффективность работы техники во многом зависит от способа монтажа и дополнительного оснащения.

Разновидности прецизионных кондиционеров

Помимо приточного клапана и рекуператора в состав кондиционера прецизионного типа входят следующие узлы:

  • Блок «охлаждения» воздуха, состоящий из решетки испарителя, конденсатора,  компрессора и трубопровода.
  • Система фильтров, сквозь которую прогоняют приточный воздух.
  • Блок «осушения» или увлажнения приточного потока, прошедшего фильтрацию.
  • Турбина, обеспечивающая требуемую скорость приточного потока.
  • Система воздуховодов канального типа, распределяющее приточный воздух по всему помещению, исключая образование «горячих» зон.

Различные комбинации вышеуказанных узлов при компоновке конструкционной схемы кондиционера позволяют выделить из сортамента климатических систем прецизионного типа следующие разновидности агрегатов:

  • Внутренние кондиционеры, блок охлаждения которых монтируется только внутри помещения. То есть испаритель, компрессор и конденсатор находятся в одном корпусе.
  • Сплит системы – эти кондиционеры состоят из внешнего и внутреннего блоков охлаждения. Причем во внешнем корпусе находится конденсатор и компрессор, а во внутреннем – решетка испарителя и турбина.
  • Прецизионные установки канального типа, использующие для подачи приточного воздуха сеть разветвленных воздуховодов, отводимых от внутреннего блока. При этом решетка испарителя и турбина находятся в скрытом месте – под потолком или в нише.
  • Кондиционеры с классической схемой подачи воздуха, предполагающей трансляцию приточного потока прямо из внутреннего блока, посредством диффузора с управляемой шторкой, меняющей угол наклона.
  • Системы принудительного типа, забирающие воздух посредством механического побуждения в приточном клапане.
  • Системы принудительно-естественного типа – так называемые: «Free Cooling кондиционеры», которые могут и «затягивать» поток, и поглощать его, опираясь на естественную циркуляцию воздушных масс. Причем в режим Free Cooling кондиционер переходит путем смещения заслонки у приточного клапана.

Словом, сортамент таких климатических установок более чем разнообразен. И такое обилие конструкционных схем сулит прецизионным кондиционерам множество положительных качеств.

Достоинства и недостатки прецизионных кондиционеров

Среди обширного перечня достоинств подобных систем в первую очередь можно выделить следующие качества:

  • Способность корректировать температуру с погрешностью в 0,5 градуса Цельсия. Причем микроклимат помещения будет удерживаться в заданном состоянии до пересмотра температурного режима.
  • Способность работать в режиме «24 часа в сутки» в течение долгих лет. При этом срок эксплуатации системы, в среднем, равен 15-18 годам беспрерывной работы.
  • Способность черпать приточный воздух при «забортной» температуре от -50 до 50 градусов Цельсия. Разумеется, холодный поток будет разогреваться, а теплый – охлаждаться.
  • Полная автоматизация процесса, основанная на отслеживании и корректировке объемов притока, температуры и влажности воздуха в помещении.

Ну а недостатков у таких систем всего три – высокая цена установки и не менее дорогой монтаж прецизионных кондиционеров с очень недешевым сервисом. Впрочем, собственники таких установок знают что покупают. Ведь они нуждаются в особых условиях, а индивидуальные решения всегда стоят недешево. Кроме того, мощный кондиционер прецизионного типа занимает много места даже в случае раздельного монтажа испарителя и конденсатора.

В итоге такие кондиционеры чаще всего встречаются не в домах или офисах, а в серверных центрах крупных компаний, в операционных, ожоговых отделениях, сборочных цехах производителей точной электроники и прочих местах, владельцев которых не отпугнет высокая цена прецизионных кондиционеров – от 30 до 50 тысяч долларов США. Именно столько, например, стоит установка MITSUBISHI ELECTRIC PFD-P500VM-E, генерирующая тепловую мощность до 63 кВт и обслуживающая площадь до 500 квадратных метров с производительностью 19,2 тысячи м3/час.

Прецизионные кондиционеры – типы

Все указанные выше типы прецизионных кондиционеров имеют высокую производительность и достаточную мощность (5−100 кВт). А также все их выполненные узлы и детали надежны.

Исходя из представленных особенностей точных кондиционеров, можно выделить у них сильные стороны:

  1. Все типы подобных приборов имеют высокую степень точности установленных параметров и рабочих режимов. Температура и влажность воздуха, степень активности воздушного потока – все значения будут поддерживаться с точностью по максимуму.
  2. Высокий уровень надежности в условиях непрерывной эксплуатации прецизионных кондиционеров в течение 18 лет. При этом большая часть моделей, которые сегодня выпускаются, имеют функцию «Обратный запуск», что обеспечивает перезапуск оборудования автоматически при сбоях напряжения в сети или можно перезапускать его дистанционно. То есть, можно не волноваться о необходимости непрерывного контроля со стороны человека внутри комнаты с кондиционерами этого вида.
  3. Все существующие модели прецизионных кондиционеров имеют высокие значения энергоэффективности, КПД, экономичностью и производительностью. Помимо того, они оборудованы системой естественного охлаждения (Free Cooling): зимой эти кондиционеры «забирают» холодный воздух извне, что приводит к низким значениям электропотребления. При этом воздух распределяется равномерно по помещению.
  4. Все точные кондиционеры эффективно работают при наружных температурах – от -50◦ до +50◦.
  5. Такие климатические оборудования одновременно с охлаждением воздуха выполняют его фильтрацию. Таким образом, сразу осуществляется две функции: фильтрация воздуха для комфортного дыхания и очистка от мелких частиц и пыли, что может нанести ущерб техники внутри помещения.
  6. Монтаж прецизионных кондиционеров (цена – от 65 тыс. руб. до 117 тыс. руб.) выполняется только специалистами, что позволяет не беспокоиться за поломку повреждения в работе либо неприятностей прочего рода.

В договоре с компанией, выполняющей монтаж промышленного прибора, необходимо учесть такой пункт, как техническое обслуживание прецизионных кондиционеров, которые будут ее профессионалами установлены.

  Кондиционеры рода – описание

О том, где лучше установить кондиционер в квартире, читайте в нашей следующей статье.

Также вас может заинтересовать, какие кондиционеры самые энергоэффективные и самые надежные. Об этом читайте по адресу: http://remontspravka.com/klassyi-konditsionerov/

Чистка домашнего кондиционера. Смотрите специфику очистки кондиционеров и ее стоимость.

Прецизионные кондиционеры Delta Electronics – решение для современного ЦОД

Повышение плотности мощности и необходимость обслуживать сложные рабочие нагрузки послужило стимулом к разработке прецизионных кондиционеров нового поколения. В компании Delta Electronics они представлены в линейке RowCool. В нее входят воздухоохладители для установки рядом с источником тепла и подачей воздуха вверх/вниз, а также воздухораспределительные блоки.



У Delta Electronics есть внутрирядные кондиционеры RowCool с водяным охлаждением, рассчитанные на потребителей различной суммарной мощности: 29 кВт, 43 кВт, 70 кВт и 90 кВт. Они оснащены одноразовыми фильтрами и вентиляторами с горячей заменой.

Альтернатива для потребителей до 35 кВт – внутрирядные кондиционеры RowCool с наружным конденсаторным блоком и спиральным кондиционером. Отдельно можно приобрести воздухораспределительные блоки InfraSuite ADUВ для монтажа к фальшполу.

Современные ЦОД, обслуживающие ответственные рабочие нагрузки, лучше оснастить решениями серии RoomCool F. Они просты в управлении, техобслуживании и ремонте, для удобного взаимодействия с ними производитель предусмотрел семидюймовый сенсорный экран.

Энергоэффективные технологии для серверных шкафов с водяным охлаждением, до 35 кВт

Наиболее энергоэффективный способ охлаждения сервера заключается
в использовании шкафа с замкнутым
воздушным контуром. Первым
в мире изделием, в котором применялся такой способ, стал шкаф
CoolTherm компании Knürr, конструктивно выполненный с использованием замкнутой архитектуры.
В одном шкафу располагаются воздушно-водяной теплообменник,
вентиляторы и серверы.
Самый короткий из возможных
воздушный канал обеспечивает
низкое энергопотребление применяющихся в инфраструктуре
вентиляторов.

Использование электронно-коммутируемых (EC) вентиляторов также способствует снижению энергозатрат. Жесткое разделение теплой и холодной зон внутри шкафа с замкнутым контуром также минимизирует расход воздуха и позволяет максимально снизить энергопотребление. Конструктивное исполнение теплообменника обеспечивает оптимальную температуру охлаждения воздуха внутри сервера за счет подачи сильно охлажденной воды. Значительная разница между температурой охлажденной воды и температурой охлаждающего воздуха максимально увеличивает продолжительность периодов естественного охлаждения и значительно повышает коэффициент полезного действия (КПД) установки по охлаждению воды, что делает энергоэффективность просто поразительной. Система Knürr CoolTherm также сводит к минимуму требования к площади центра обработки данных. Тепловая нагрузка на стойку с высокопроизводительными вычислительными машинами превышает пороговое значение в 35 кВт.

Можно ли использовать сплит-систему кондиционирования в серверной

Какие климатические системы применяют для этих целей, и от чего зависит этот выбор?

В небольших помещениях с ограниченным количеством компьютерной техники чаще всего ставят бытовые и полупромышленные сплит-системы большей мощности: настенные, канальные и колонные (иногда потолочные). Дополнительно предусматривают дублирующую климатическую систему на случай поломки основной в виде 50% или 100% замещения. К этому приходится добавлять низкотемпературные комплекты для охлаждения в зимний период и внедрять еще много элементов, которые увеличивают вероятность поломки всей системы.

Основные недостатки

Еще несколько недостатков в кондиционировании серверных помещений сплит-системами – это:

  • неточность поддержания температуры,
  • излишнее осушение воздуха, от которого происходит ненужная наэлектризованность,
  • появление лишней пыли (это очень опасно для серверов) из-за слабого вентилятора и неэффективной системы фильтрации,
  • понижение КПД в связи с расходом энергии на конденсацию выделяемой влаги,
  • быстрая выработка ресурса при круглосуточной и круглогодичной работе.

Подбор кондиционера для серверной по способу охлаждения помещения

прецизионный кондиционер с наружным блоком

Какой установить кондиционер в серверную и по каким параметрам его подбирают?

В зависимости от площади серверной, количества электроники и ее тепловыделений специалисты предусматривают 3 варианта охлаждения:

  • всей площади в общем,
  • каждого ряда серверов отдельно,
  • каждого серверного шкафа или стойки индивидуально.

Общее охлаждение серверной

Первый способ представляется достаточно эффективным – серверное помещение может кондиционироваться любым прецизионным устройством или даже полупромышленным сплитом. Воздух выбрасывается либо просто в помещение, либо посредством напольной фальшконструкции прямиком к серверному оборудованию.

Зональное охлаждение серверных шкафов кондиционером

межрядный кондиционер CLIMAVENETA

Более разумным считается кондиционирование серверных шкафов по рядам, то есть обработка происходит зонально. Каждый блок отвечает за охлаждение определенного участка с серверами. Это может происходить как с помощью специального встраиваемого охладителя в стойку, так и посредством серверного шкафа с кондиционером в комплекте. Плюс в том, что здесь не нужны отдельные вентиляторы, а энергоэффективность совершенно не снижается.

Речь идет о контроле над климатом в серверных и ЦОД при помощи межрядовых или внутрирядных кондиционеров, которые могут быть установлены в уже существующую СКВ. Они подают воздух непосредственно к серверам. В отличие от шкафных устройств выдув потока происходит на решетки серверных установок или в холодный коридор.

Более продуктивно кондиционирование ряда серверных шкафов и стоек происходит при изоляции горячего и холодного коридоров воздуха друг от друга. Также для достижения максимального эффекта серверный шкаф с кондиционером должен быть полностью герметизирован – нельзя допускать даже малейших потерь холода.

Индивидуальное кондиционирование шкафов и стоек

Какой кондиционер нужен для отдельной серверной стойки или шкафа? Как правило, для индивидуального охлаждения каждой серверной установки используют модульные системы или моноблочные установки высокой мощности. Они легко монтируются на двери серверного шкафа или на стене. Существуют модели для монтажа на стеллаже стойки или на верхней крышке шкафа. Нагретый и охлажденный воздух двигаются в отдельном пространстве внутри, не выходя наружу.

КПД и энергоэффективность прецизионного кондиционера для серверной стойки очень высоки, а мощностной потенциал используется без потерь, поэтому именно такой вид кондиционирования серверных шкафов считается наиболее рациональным.

Минус – цена такого типа оборудования гораздо больше, чем у остальных вышеописанных холодильных агрегатов. Но необходимость устанавливать модульный кондиционер в стойку возникает достаточно редко и только в крупных помещениях с мощнейшим оборудованием, выделяющим огромное количество тепла.

Прецизионные (точные) кондиционеры – особенности и предназначение

Они появились как разновидность шкафных, которые принадлежат к группе т.н. «тяжеловесов» в кондиционировании и вентиляции. К ним относятся промышленные кондиционеры, их применяют в помещениях, где требуется наиболее точное поддержание температуры, влажности и т.п.


Прецизионные кондиционеры в компьютерном дата-центре

Чаще всего точные кондиционеры используются в компьютерных и выставочных залах, музеях. Серверные кондиционеры — в лабораториях, больницах и поликлиниках, на телефонных станциях и прочих помещениях с аппаратурой, которая требует особенно наиболее точных данных микроклимата.

Само название «прецизионные» говорит о том, что они могут регулировать и удерживать в установленных пределах точные показатели окружающей обстановки в помещении. В частности, прецизионность поддержания конкретной температуры воздуха у точных кондиционеров – плюс-минус 1◦С. Именно этой особенностью такие оборудования отличаются от обычных кондиционеров бытового предназначения.


Монтаж прецизионных кондиционеров − по силам только профессионалам

Если выполнить установку прецизионных кондиционеров в помещении со встроенным регулятором влажности воздуха, то, помимо поддержания заданной температуры, подобное устройство будет удерживать на необходимом уровне установленную влажность, что особенно важно, к примеру, в музеях − для выставочных экспонатов. Как правило, точные кондиционеры изготавливаются под заказ, и не производятся в массовом порядке

Поскольку для каждого случая необходимо учитываются все показатели конкретного микроклимата в помещения — точных данных влажности, температуры и прочих параметров. К примеру, может понадобится подключение прецизионного прибора к т.н «чиллеру», т.е. к наружней охлаждающей машине

Как правило, точные кондиционеры изготавливаются под заказ, и не производятся в массовом порядке. Поскольку для каждого случая необходимо учитываются все показатели конкретного микроклимата в помещения — точных данных влажности, температуры и прочих параметров. К примеру, может понадобится подключение прецизионного прибора к т.н «чиллеру», т.е. к наружней охлаждающей машине.


Схема прецизионного кондиционера с воздушным конденсатором

Есть прецизионные кондиционеры с нижней и верхней подачей воздуха. Конструкция первого типа предполагает забор воздуха через лицевую панель кондиционера. А также через воздуховоды либо особые отверстия в подвесном потолке. Сквозь решетки пола выходит охлажденный воздух.


Прецизионный кондиционер − нижняя подача воздуха

А конструкция второго типа забирает воздух при помощи нижней, передней или задней панели. Охлажденный воздух выходит через потолок со специальными отверстиями либо систему воздуховодов.


Прецизионный кондиционер − верхняя подача воздуха

Точные кондиционеры также различаются по типу охлаждения. Существуют оборудования с водяным и воздушным охлаждением.

Чаще всего можно увидеть такое климатическое оборудование с выносным воздушным конденсатором. Другими словами, этот кондиционер может быть и из двух блоков. Главный блок состоит из компрессора, испарителя, вентилятора, увлажнителя и автоматики. А малый блок содержит конденсатор и вентилятор. Такая климатическая техника более широко распространена благодаря большому диапазону по мощности и довольно нетрудного монтажа прецизионных кондиционеров.


Состав точного прибора первого типа

В свою очередь, точные устройства с водяным конденсатором по сути являются моноблоком, обладают более простой конструкцией и немного дешевле кондиционеров с выносным воздушным охлаждением. Есть один недостаток − эксплуатация прецизионных кондиционеров такого типа требует наличие источника проточной воды, а это не всегда доступно в тех или иных условиях.


Схема прецизионного кондиционера с водяным конденсатором

Как подобрать охладительную систему

При выборе руководствуются многими критериями, требованиями, санитарными нормами: количество теплоприотоков, мощность компьютерной техники, месторасположение, географические, атмосферные показатели, структура здания и т.д. Лучше всего это доверить специалисту, особенно когда рассчитывается охлаждение больших площадей.

Подбор мощности системы кондиционирования можно произвести на сайте фирмы, специализирующейся в данной области. Предоставляемый калькулятор поможет рассчитать необходимую производительность, нужно лишь указать параметры: площадь комнаты, высота потолка, количество техники, персонала. Кратность воздухообмена и т.д.

Охладительное оборудование устанавливается во всех сервер-помещениях. Структурные особенности комнаты, месторасположение, количество компьютерной техники и т.д. – все это обоснование выбора определенной модели, вида охлаждающего устройства или их совокупности.

https://youtube.com/watch?v=QfqLmDroRms

Разновидности

Прецизионные кондиционеры можно подразделить на несколько категорий в зависимости от конструктивных и иных особенностей.

  • Форм-фактор

    • Наружный конденсатор + внутренний потолочный блок — самый компактный тип из представленных. Зачастую используется в помещениях небольшой площади. Наружный блок представляет собой конденсатор воздушного охлаждения;

    • Наружный конденсатор + внутренний блок типа «шкаф» — самый часто встречающийся тип прецизионного кондиционера. Его часто называют «шкафным» из-за характерного вида внутреннего блока. Наружный блок представляет собой конденсатор воздушного охлаждения;

    • Моноблок — в этом случае нет наружного и внутреннего блока, вся техническая «начинка» помещена в единый корпус, который устанавливается в помещении. Используется реже всего из-за больших габаритов и недостаточной мощности.

  • Охлаждение теплообменника

    • Воздушное — состоит из конденсатора с компрессором в едином наружном блоке + внутреннего блока-испарителя. В этом случае охлаждение осуществляется естественным путем;

    • Водяное — внутренний блок-испаритель сочетается с т.н. чиллером (охлаждающим аппаратом). В этом случае охлаждение осуществляется принудительно;

    • Комбинированное — сочетает в себе оба варианта охлаждения.

  • Преобразование тока

    Инверторное — компрессор работает непрерывно, преобразовывая переменный ток в постоянный и затем формируя переменный ток необходимой частоты. Такие аппараты дороже, но стабильнее, поскольку не останавливают свою работу.

    Неинверторное — компрессор работает периодически, то останавливаясь, то заново начиная работу. Это старая технология, поэтому такие кондиционеры стоят дешевле. Но они не могут обеспечить максимально точное соответствие заданным параметрам воздуха;

  • Подача воздуха

    Верхняя — воздух из кондиционера подается в помещение в верхней части комнаты, практически под потолком;

    Нижняя — воздух подается снизу, на уровне пола.

Также важно учитывать, что прецизионные кондиционеры могут отличаться по мощности, уровню издаваемого шума, габаритам и других техническим характеристикам. Обратитесь к консультанту в специализированном магазине, чтобы получить больше информации и сделать правильный выбор при покупке прецизионного кондиционера

Прецизионные климатические системы

Прецизионными системами обозначаются кондиционеры высокой точности. Они позволяют обеспечить кондиционирование серверных комнат большой площади и с большим количеством установленного оборудования. Такая техника позволяет точно регулировать температурный режим с точностью до 0,5 градуса, а влажность до 5%.

Схема устройства прецизионных климатических систем

Преимущества прецизионных систем перед обычными системами кондиционирования:

  1. Высокий уровень мощности, позволяет обеспечивать необходимый режим микроклимата в больших помещениях, со значительным количеством размещённого в нём оборудования.
  2. Точное определение параметров подаваемой воздушной струи.
  3. Длительный период работы в непрерывном режиме.
  4. Высокая степень надёжности.
  5. Сохраняет работоспособность при значительных перепадах температуры. Такие кондиционеры можно оборудовать в «холодных» помещениях.
  6. Система снабжена блоком дистанционного управления и контроля.
  7. Легко интегрируются в единую систему кондиционирования здания.
  8. Небольшой уровень создаваемого шума.
  9. Многие производители серверного оборудования предоставляют дополнительные гарантии при оборудовании в помещении прецизионных кондиционеров.

Так как оборудование кондиционерами серверных комнат имеет большое значение, при выборе и подборе оптимальных моделей стоит обратиться за квалифицированной помощью к специалисту. Только профессионал поможет произвести все расчёты, позволит избежать ошибок и гарантирует установку надёжного, эффективного и долговечного оборудования с минимальными финансовыми затратами.

https://youtube.com/watch?v=WRoDuJgXsgU

Тип установки

Зная, что такое прецизионный кондиционер и как он работает, компании отраслей потребления предпочитают обращаться к сервисным службам. Перед установкой должны проводиться расчеты, определяться необходимый для помещения и подходящий по интенсивности тип установки.

Агрегаты постоянной активности называются инверторными. Регулирование параметров микроклимата такими установками происходит постоянно, за счет плавного изменения частоты оборотов электродвигателя. Основным преимуществом более дорогих инверторных кондиционеров является увеличенный ресурс работы. Отсутствие циклов выключений способствует меньшему износу деталей.

Более доступные по стоимости на рынке – периодические агрегаты. При достижении нужных характеристик среды датчики передают сигнал на отключение. Преимуществом таких установок остается экономия энергии, затрат на приобретение и установку. Как минус нужно частое сервисное обслуживание.

Принцип работы прецизионного кондиционера

Основным элементом, обеспечивающим понижение температуры, является холодильный агент, который закачивают в устройство в газообразном состоянии. Чтобы лучше понять работу прецизионного кондиционера, следует разобрать последовательность охлаждения воздушного потока.

  1. На первом рабочем этапе холодильный агент поступает в секцию, где сжимается компрессором до определённого объёма.
  2. Затем данное вещество попадает в конденсатор, где происходит отведение излишнего тепла. При удалении тепла, холодильный агент из газообразного состояния переходит в жидкое. Следует напомнить, что в некоторых устройствах конденсатор выносится как отдельный блок.
  3. После конденсатора, холодильный агент в жидком состоянии попадает в дроссельный узел, где и происходит понижение его температуры. Помимо этого, также падает и давление жидкости, для более удобной её транспортировки по системе.
  4. На окончательном этапе, жидкий холодильный агент попадает в испаритель, где заново преобразуется в газообразное состояние.

Схема функционирования устройства

Как же происходит охлаждение воздуха в помещении? Достаточно просто: воздух, с помощью вентилятора, забирается из помещения, а далее проходит через испаритель, в котором и происходит его падение температуры. После охлаждения, воздушный поток заново транспортируется в комнату внешним вентилятором.

Конечно, с увеличением функционала, возрастает необходимость и в установке дополнительных частей системы, таких как нагревательные элементы, увлажнители воздуха, фильтрующие устройства и т.д. Помимо вышеперечисленных узлов, в кондиционере также предусмотрен блок автоматического управления и регулировки температурного уровня воздушного потока, запорная арматура, вентилирующие устройства.

Задачи прецизионных кондиционеров

Основная задача прецизионного оборудования – это точное поддержание параметров микроклимата в помещении. Современные прецизионные кондиционеры могут обеспечить соблюдение следующих параметров:

  • точность поддержания температуры (+/- 0,5 °С);
  • точность поддержания влажности (+/- 2%);
  • возможность работы в широком диапазоне температур наружного воздуха от — 50 °С до + 45 °С;
  • схема работы 24 х 7 х 365, что означает работу  24 часа в сутки, 7 дней в неделю и 365 дней в году вне зависимости от внешних климатических условий;
  • полная совместимость с системами диспетчеризации зданий.

Прецизионный кондиционер – это парокомпрессионная холодильная установка, работающая по обратному холодильному циклу (циклу Карно), в котором работа сжатия превышает работу расширения и за счет подведенной работы теплота передается от холодного источника к горячему. Основные элементы холодильного контура: компрессор, конденсатор, регулятор потока хладагента, испаритель и рабочее тело — хладагент (ГОСТ 29265—91 (ИСО 817—74)) – это все, чем похож прецизионный кондиционер на кондиционеры, бытового, полупромышленного или промышленного назначения. Прецизионные кондиционеры имеют множество исполнений и модификаций.

Проблемы кондиционера зимой

Когда требуется выбрать сплит-систему для обустройства помещения с электроникой, необходимо учесть целый ряд параметров. Многие организации доверяют подбор техники IT-специалистам. В этом есть как плюсы, так и минусы, поскольку сотрудники, которые занимаются обслуживанием серверного оборудования, выбирают сплит-системы исходя из личных предпочтений без учета нюансов работы климатических установок.

При выборе кондиционера необходимо помнить, что в серверной комнате он будет работать постоянно и непрерывно независимо от погодных условий. В Москве и других регионах страны разбежка между зимними и летними температурами довольно существенна, поэтому сплит-системе придется функционировать и в зной, и в заморозки.

По этой причине стоит приобретать кондиционер в серверную, который рассчитан на установку «зимнего комплекта» оборудования.

Следует знать, что возможность подобной модернизации предусмотрена не у всех производителей

Прежде чем купить, ту или иную сплит-систему, на этот пункт стоит обратить внимание. Некоторые модели кондиционеров могут работать только в температурном диапазоне -10С°…-15С°, поэтому их нельзя использовать для охлаждения серверной

Виды

Категорирование прецизионного оборудования осуществляется согласно предназначению. Производители при разработке новых моделей используют стандартную классификацию: по количеству обслуживаемых контуров, исполнению и типу охлаждения теплообменника. Вид кондиционера определяет его рабочие характеристики, а отсюда и сферы применения.

Двухконтурные модели, в отличие от одноконтурных, более надежные. Могут обслуживать внушительные по объему помещения. Нередко второй контур используется как резервный или для замещения вышедших из строя агрегатов. Обслуживанием прецизионных кондиционеров занимаются специализированные компании, имеющие штат квалифицированных мастеров.

Также в зависимости от планировки помещений подбирается система с определенным способом подачи приготовленных воздушных масс. Это могут быть верхний или нижний тип подачи. В некоторых случаях воздушные массы доставляются в нуждающиеся зоны производства через воздуховоды.

По исполнению промышленные сплит системы бывают следующими:

  • Моноблоки. В таком форм-факторе все основные узлы и элементы заключены в одном корпусе. Модели приемлемы по стоимости, характеризуются быстрыми внешним монтажом и готовностью к работе. Тип исполнения задает не только компактность, но и скромные рабочие параметры;
  • Потолочные производственные кондиционеры активно усваивают нагретый воздух, который пассивно устремляется кверху. Охлажденные воздушные массы подаются снизу, что обеспечивает высокое качество перемешивания и кондиционирования даже в больших по площади помещениях;
  • Шкафные конструкции предназначены для размещения агрегатной части. Внутри прочного корпуса монтируется от одной до трех установок. Запуск охладителей контролируется аппаратной частью. Из всех типов кондиционеров это самые мощные.

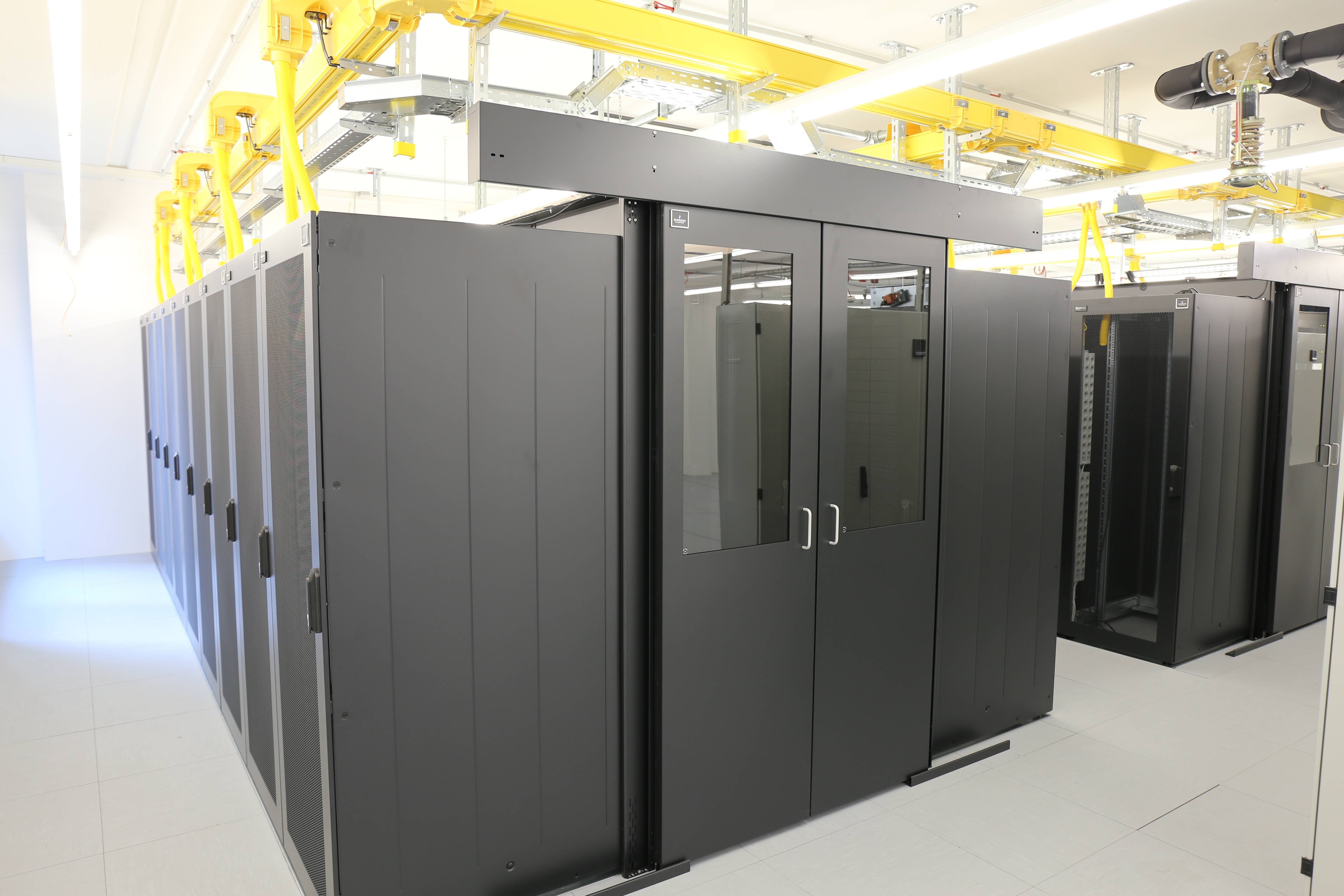

Шкафная компоновка системы

Производители климатического оборудования применяют различные технологии охлаждения. Это могут быть прецизионные кондиционеры со встроенным конденсатором (аналог сплит-системы), водяные установки (работают в сочетании с чиллером) или комбинированные системы.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
