Комплектующие для водяного теплого пола: материалы, трубы, теплоизоляция

Какие трубы лучше для теплого водяного пола

При выборе трубы для водяного тёплого пола следует рассмотреть всю совокупность их параметров. Рассмотрим трубы для тёплого пола в порядке их наибольшей пригодности:

Металлопластик PEX-AL-PEX. Трубы в целом недороги, просты в установке. Так же имеют достаточно большой срок эксплуатации. Обладают хорошей теплопередачей и пониженной удлиняемостью.
Сшитый полиэтилен. Имеет практически все преимущества пред идущего, кроме более низкой теплопередачи и повышенного температурного расширения.
Термостойкий полиэтилен. Более низкая цена в сравнении с другими вариантами. Главный недостаток — это увеличенная проницаемость кислорода. В случае сильного перегрева срок эксплуатации изделия снижается.
Медная труба

Оптимальный вариант для устройства тёплого пола, если не брать во внимание высокую стоимость.
Гофра из нержавеющей стали оптимально подойдёт для коротких отрезков.

Рейтинг лучших полов и проверенных производителей

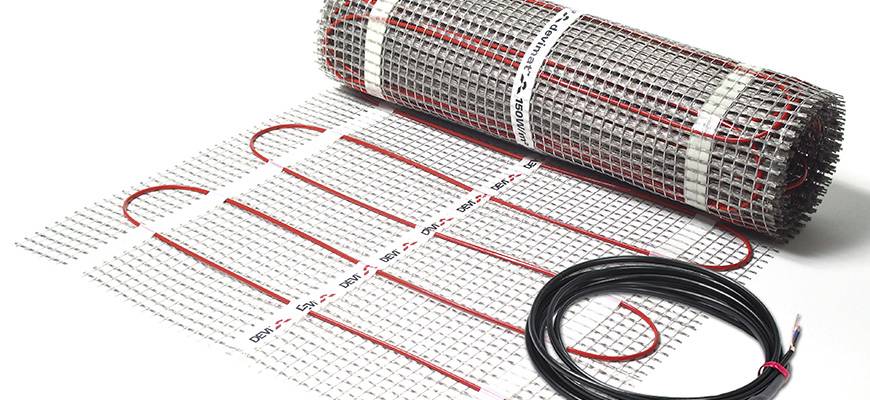

Devi

Системы подходят для укладки под разные типы напольных покрытий. Имеется возможность их установки поверх бетонной стяжки. Монтаж и обслуживание оборудования Devi не вызывают затруднений. Развитая сеть фирменных центров помогает своевременно получать техническую поддержку.

Devi — очень известная датская фирма, популярная в нашей стране.

Nexans

Компания поставляет оборудование для обогрева жилых или коммерческих помещений. Главным преимуществом считается особая технология соединения греющего кабеля с холодным. Она продлевает срок службы конструкции, минимизируя вероятность поломки. Вся система покрыта защитным экраном, облегчающим установку.

Ensto

Все компоненты оборудования изготавливаются в Финляндии — стране с суровым климатом. Поэтому полы Ensto адаптированы к эксплуатации в любых условиях. Они могут устанавливаться во всех комнатах. Прочные кабели выдерживают высокие механические нагрузки, их можно заглублять в бетонную стяжку. Ensto предлагает и нагревательные маты, характеризующиеся простотой установки.

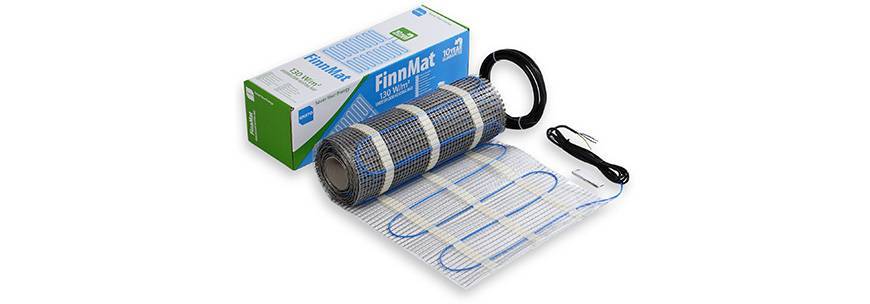

Компоненты пола Ensto изготавливаются в Финляндии.

Hemstedt

Кабели в этих системах соединены безмуфтовым способом. Благодаря отсутствию сварных соединений и термоусадочных рукавов, полы Hemstedt не требуют сложного обслуживания. Сделанные из качественных материалов конструкции служат не менее 25 лет.

Profi Therm

Теплые полы снабжены регуляторами, помогающими менять температуру воздуха в комнате по усмотрению пользователя. Это помогает снизить энергопотребление, сделать микроклимат в доме более комфортным. Конструкция каждой модели тщательно продумана. Модельный ряд включает системы, предназначенные для установки под плитку, ламинат или линолеум.

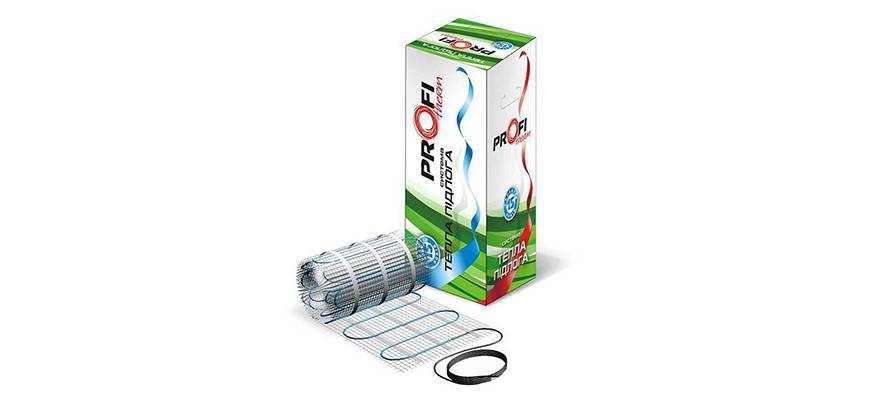

Profi Therm — теплые полы с регуляторами.

Extherm

Компания сумела совместить высокое качество и умеренные цены. Покупателю предлагается гарантийное обслуживание на срок до 20 лет. Нагревательные кабели покрыты прочной оплеткой, выдерживающей нагрев до +200 °С. Нагревательные элементы находятся в стекловолоконной сетке с клейким слоем. Поэтому подготовки поверхности к установке не требуется.

Fenix

Компания предлагает все виды систем, включая пленки, кабели, нагревательные маты. Терморегуляторы облегчают управление конструкцией. Кабели Fenix можно использовать для обогрева домов, террас, дорожек. Полы Fenix можно устанавливать непосредственно под напольное покрытие.

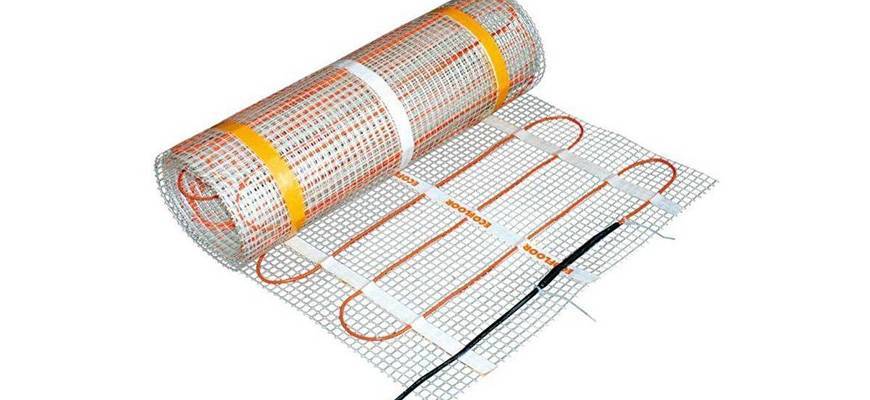

Fenix — теплый электрический пол.

Woks

Этот бренд находится на 7-ом месте по надежности. Перед поступлением в продажу продукция тщательно проверяется на герметичность и соответствие мощности. Кабели Woks подходят для открытого или скрытого монтажа. При невозможности формирования стяжки выбирают нагревательные маты.

Veria

Компания производит только основные типы оборудования и комплектующих для их установки. Ассортимент нельзя назвать широким, однако это не мешает фирме удерживать ведущие позиции. После установки полов Veria не придется думать о ремонте или обслуживании. Системы бесперебойно работают в течение 20-30 лет.

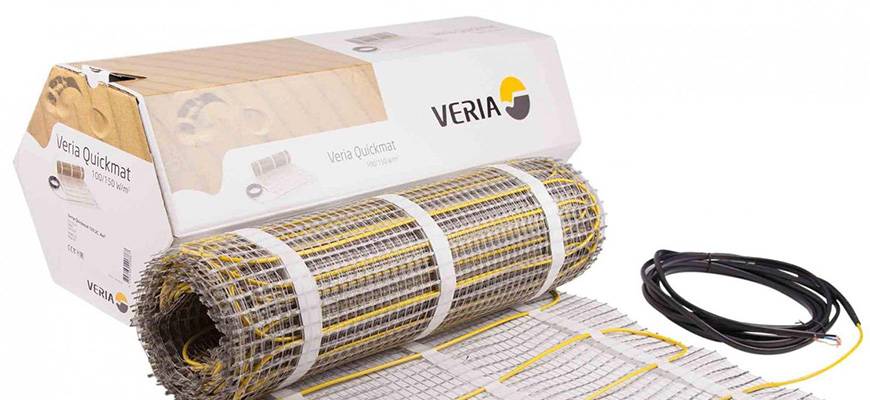

Veria — ведущий производитель электрических систем обогрева пола.

Ratey

Системы этого бренда помогают создать комфортный микроклимат в доме. Воздух нагревается быстро и равномерно, при этом не наблюдается выраженного увеличения расхода энергии.

Какие материалы выбрать для теплого пола электрического?

Самым часто используемым является электрический кабельный теплый пол, в основе которого – сетка из уложенных в правильном порядке кабелей по периметру пола. Выбирая кабельную систему, стоит помнить о том, что оболочка на ней должна быть достаточно плотной, из негорючего материала, стойкая к расплавлению и механическим повреждениям, чтобы избежать несчастных случаев. (См. также: Укладка теплого водяного пола своими руками в доме)

Существует два вида кабеля – одножильный и двужильный, из которых специалисты советуют выбирать второй вариант, обуславливая этот выбор не только большой сопротивляемостью материала различным воздействиям, но и потому, что такой кабель излучает меньшее количество инфракрасного излучения, вредного для здоровья человека.

Другой вид теплого электрического пола – с применением пленочного полотна, укладываемого под напольное покрытие. Это очень распространенный вариант в последнее время, так как не требует поднятия уровня пола на несколько сантиметров выше, как в случае с кабельной системой. Выбирая такой вариант, можно существенно сэкономить на услугах профессиональных монтажников, ведь система пленочного отопления довольно проста в установке и подвластна каждому человеку

При выборе обратите внимание на упаковку, на которой должна быть надпись «подходит для непрофессионального монтажа»

Еще один вид – термоматы. Здесь нагревательный элемент – карбоновый стержень, закрепленный на пленке. Также не требует дополнительных «жертв» в виде сокращения высоты помещения и подходит для самостоятельной установки. Напольное покрытие в данном случае укладывается прямо на такой мат, например, на клей. (См. также: Как правильно сделать теплый пол )

Какие материалы выбрать для теплого пола с электрической нагревательной системой, решать каждому лично, но как показывает практика, более удобны в обиходе и менее затратные именно последние два варианта.

Монтаж водяного пола под стяжкой

Такой способ установки является одним из самых трудных, но в то же время, более эффективным и долговечным в использовании. К тому же КПД системы значительно вырастает, поскольку тепло задерживается и равномерно распределяется по всей площади пола. Даже после отключения отопления, температура поддерживается долгое время. Именно поэтому стоит рассмотреть монтаж водяного теплого пола под стяжку. Рассмотрим процесс пошагово.

ЭТАП 1: подготовка. Помещение стоит подготовить до начала отопительного сезона: установка окон, дверей. Разрабатывается схема монтажа теплого водяного пола и расчет труб на площадь помещения. Завершены начальные отделочные работы, минимальная коммуникация и свободное место. Первым делом делается разметка пола. Основа, над которой будут производится дальнейшие работы, обязательно должна быть ровной. Максимальный перепад – 0,5 сантиметров. В обратном случае, работа системы теплого пола будет значительно нарушена. Неизбежно произойдет завоздушивание.

ЭТАП 2: установка пароизоляции или гидроизоляции. В ипостаси изолятора применяют полиэтиленовую пленку. Толщина таковой обязана быть не меньше 0,2 миллиметров. Такой слой требуется для сохранения утепляющих материалов от влаги, которая значительно уменьшает имеющиеся свойства.

Гидроизоляция, то есть защита от влаги, является обязательным шагом, потому что влажность может возникнуть не только из грунта, но и из достаточно холодного покрытия. Пленка укладывается накидыванием до десяти сантиметров. Закрепляется затем липкой лентой. Ей же укрываются стыки стен и пола.

Чтобы сделать водяные теплые полы правильно, меж стяжением и стенами не образовывался мостик холода, применяется демпферная лента для компенсации тепловых расширений. Ленту по правилам укладывают вдоль стен. Высота над распланировкой уровня пола должна укладываться в минимум двадцать сантиметров. Специальный влага-отталкивающий слой ленты защищает стыки между плитой и стеной от совершенно ненужной влаги.

ЭТАП 3: установка плит теплоизоляции. От правильного выбора и установки плит тепловой изоляции зависит успешность работы системы подачи тепла. Перед тем как сделать водяной теплый пол, можно использовать фольгированный утеплитель из пенного полистирола толщиной в три сантиметра. При всех явных положительных свойствах данного утеплителя, он содержит принципиальные минусы, следовательно, правильнее будет отдать свою преференцию инновационным и технологическим материалам для тепловой изоляции.

Плиты тепловой изоляции являют собой уже конечные рабочие материалы для укладки труб пола. Они достаточно солидные, крепкие и имеют выступы специализированного предназначения. С их помощью можно достаточно легко закрепить и согнуть трубы, придавая тем самым, необходимую форму.

Плиты состыковываются определенными замками и устраняют скромные неровности, присущие поверхности пола. Установка производится по определенному направлению: от самого дальнего левого угла помещения направо. Если комната имеет нестандартную планировку, то плиты обрезаются согласно имеющему плану помещения.

ЭТАП 4: укладка контура отопления. Трубы укладывают с расстоянием в десять-тридцать сантиметров, в зависимости от величины потери тепла. Зачастую, достаточно тридцати сантиметров. Отступ от стены – пятнадцать сантиметров. Трубы необходимо устраивать между специальными выступами плит изоляции тепла. Прижимать трубы следует как можно плотнее к полу. На стыках их защищают легкометаллическими гильзами.

При создании теплого водяного пола своими руками надо придерживаться четкой схемы укладки. Для каждого отдельного контура необходим отдельный отрезок трубы, но обязательно подобающей длины. Если диаметр составляет шестнадцать миллиметров, то длина до восьмидесяти миллиметров. И если длина до ста двадцати, то для труб с диаметром двадцать миллиметров. В ситуации, когда длина превышает указанные форматы, то сила гидравлического сопротивления значительно вырастет.

Критерии выбора

С требованиями разобрались. Под них подходят несколько видов труб. Сейчас рассмотрим критерии, по которым можно определить, какая труба лучше для водяного «теплого пола» в конкретном случае

К основным характеристикам, на которые необходимо обратить внимание, делая свой выбор, относятся:

диаметр трубы;
сложность монтажа;
изломостойкость;
вид материала;
стоимость;
репутация производителя.

Диаметр трубопровода

Важным критерием выбора является диаметр труб. Он может быть 16*2, 18*2 и 20*2 мм, где первая цифра показывает диаметр трубы, вторая — толщину стенки. Сразу отбросим размер 18*2 — не является стандартным. Его можно скомплектовать только самостоятельно без каких-либо гарантий ни по качеству самой трубы, ни по качеству соединений.

У оставшихся размеров есть свои преимущества и недостатки.

Диаметр 16*2. Плюсы:

относительно тонкая стяжка не крадет объем помещения;
более короткий шаг — радиус изгиба меньше — обеспечивает равномерный прогрев пола;
меньшее количество теплоносителя дает экономию топлива примерно на 40% по сравнению с трубой диаметром 20*2;
шаг укладки в 100 мм позволяет обогреть небольшие по площади помещения (оптимальный — 150 мм).

Минусы:

ограниченная величина одной трубы: из-за высокого внутреннего сопротивления стенок, насос любой мощности перестает качать жидкий теплоноситель через длинные трубопроводы — наступает эффект «запертой петли». Минимальная длина контура — 60 м, максимальная — 100 м. Все зависит от материала, из которого изготовлена труба. Так, для гофрированной металлической трубы — это 60 м, для пластика с идеально гладкими стенками — 100 м. Чтобы не ошибиться, лучше не превышать длину в 80 м;
большее количество контуров, а, следовательно, и большее количество труб, что удорожает стоимость монтажных работ.

Диаметр 20*2. Преимущества:

высокий уровень теплоотдачи из-за большего количества теплоносителя;
можно уложить контур длиной 100-120 м;
количество труб примерно на 30% меньше.

Недостатки:

высота стяжки выше на 2-3 см;
большой шаг укладки — не менее 250 мм;
контур нельзя уложить в малых по площади помещениях.

Сложность монтажа

Укладка контура по сложности одинаковая для всех труб, кроме медных. А вот соединение может быть разным: простым и трудным. Одно дело накинуть пару гаек и закрутить, другое — использовать фитинги, для которых нужно иметь специальное оборудование. К трудоемким и замысловатым работам относится пайка медных труб специальной газовой горелкой.

Изломостойкость

Полимеры, из которых изготавливаются трубы, имеют разную гибкость и пластичность. В результате трубопровод одного и того же диаметра можно уложить в контур с шагом 100 мм или 150-180 мм, а то и 350 мм.

При укладке отопления в туалете или узком коридоре эту характеристику нужно обязательно учитывать. Наиболее важные параметры: вид материала и его стоимость рассмотрим отдельными пунктами.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Типы утеплителей для теплого пола

В общей системе утеплитель для теплого пола выполняет несколько функций. Он не допускает лишних теплопотерь, обеспечивает равномерное распределение тепла. Кроме того, любой материал становится дополнительным шумобарьером.

При просмотре вариантов важно учитывать ключевые особенности теплоизоляции полов с подогревом:

низкий коэффициент теплопроводности;
сопротивляемость динамическим и статическим нагрузкам, которые будут возникать в процессе эксплуатации;
стабильность формы;
длительный срок эксплуатации.

Кроме того, теплоизоляция для теплого пола должна быть огнестойкая и безопасная.

Производители предлагают широкий ассортимент утеплителей, которые отличаются структурой, толщиной и характеристиками. При выборе следует учитывать особенности помещения, где обустраивается система теплого пола, возможное увеличение высоты конструкции, характеристики теплоизоляции.

Утеплитель Показатели	Пенополистирол	Минвата фольгиров	Пробка	Пенофол	Лавсановая пленка
Теплопроводность, Вт/м·К	0,0336-0,035	0,035-0,045	0,036-0,042	0,037 — 0,052	0,031-0,037
Влагопоглощение %	0,2-0,4	0,1-0,2	1	0,35-0,7	0,1-0,2
Паропроницаемость, мг/м·ч·Па	0.05	0,49-0,60	0,2-0,6	0.001	0.001
Горючесть, класс	Г1-Г4	НГ	Г1	Г1	Г1
Срок службы, лет	50-100	более 50 лет		20-25
Диапазон рабочих температур, °С	-50 – +85	от -200 до +700	от -200 до +130	от -40 до +95	-60 — +100
Коэффициент звукопоглощения, %		85-90			52
Шумопоглощение, дБ	23-28		10-12 для черной, 16-20 для белой	20-32

Как выбрать насос в широком ассортименте приборов

Необходимо остановиться на таких параметрах как производительность прибора и напор, который он может создавать.

Производительность насоса рассчитывают в зависимости от мощности контура, необходимого для покрытия теплопотерь помещения, разницы температур на входе и на выходе контура. Напор насосу необходим для проталкивания теплоносителя в контуре.

Для бытовых нужд специалисты советуют приборы, создающие напор не более 6 м.

Для регулирования давления, направления потока воды и регулировки температурных показателей используют термостатические клапаны для теплого пола. Именно в них находится кольцо уплотнения, отвечающее за данную функцию.

Прибор, непосредственно отвечающий за наш комфорт – это термостат, с помощью которого производится регулировка температуры теплоносителя в контуре отопления.

Обычно предусматривается температура теплоносителя не выше 55ОС. При превышении этого порога информация передается на электронную схему рассеивания тепла и производится отключение смесительного насоса, скорость движения воды и температура в контуре снижаются.
