Коммуникации под плитным фундаментом: на каком этапе происходит закладка, как правильно завести, какие проблемы могут возникнуть, варианты ремонта

Закладка своими руками

После проектирования, составления сметы и закупки стройматериалов приступают непосредственно к строительным работам:

Вначале убирают участок от крупного мусора, снимают плодородный слой почвы и размечают рабочее поле.
Устраивают подушку под плиту фундамента. Песок (речной, карьерный) высыпают слоями по 20–30 см, увлажняя и утрамбовывая каждый раз поверхность.
Уплотненную песчаную насыпь застилают геосинтетической тканью. Сверху укладывают слой среднефракционной щебенки.
Монтируют опалубку для монолитной плиты фундамента по периметру будущей плиты. С внешней стороны опалубку подпирают брусьями, чтобы ее стенки не разошлись под напором раствора.
Из армированных стальных прутков диаметром 12–14 мм монтируют силовой каркас в виде сетки с проектным размером ячейки. Чтобы исключить преждевременную коррозию металла, армокаркас должен быть заглублен в тело плиты минимум на 5 см с каждой стороны. Для того, чтобы обеспечить проектное расстояние, внутри опалубки выставляют перемычки.
Правила, как выбрать подходящий металлопрокат и схемы сборки конструкции, регламентированы действующим СП 63.13330.2012. Частные застройщики выбирают способ ручного или полуавтоматического вязания армирующей сетки вместо фиксации деталей методом сварки, поскольку такой способ проще и гарантирует прочность готового изделия.
На поверхности подушки из нерудных материалов выстилают слой гидроизолятора (полиэтиленовой пленки, рубероида), чтобы предотвратить просачивание почвенной влаги через дно конструкции.
Варианты утепления плитного фундамента: по периметру конструкции внутри опалубки или вместо нее (съемная опалубка); в теле фундамента между слоем гидроизоляции и бетонной стяжкой; сверху плиты в качестве утепления чернового пола.
Среди всех существующих утеплителей набольшим спросом у практикующих строителей пользуется пеноплекс (экструдированный пенополистирол) – материал, обладающий достаточными теплоизоляционными и прочностными характеристиками наряду с доступной ценой. Оптимальная толщина листов пеноплекса для утепления фундамента – до 10 см (зависит от геологии, климата и проектных нагрузок).
Водопровод, канализацию и линии электроснабжения можно заложить в процессе строительства плитного фундамента в специальных гильзах и устроив в плите специальный приямок. Трубы кладут в заранее подготовленные и утрамбованные в нерудной подушке траншеи. В фундаментах типа УШП система водяного отопления для пола смонтирована непосредственно в бетонной стяжке.
На участках с переувлажненным грунтом устраивают дренаж для отвода избыточных вод. Доступная методика для частного строительства заключается в укладке перфорированных пластиков труб на дне расчищенной площадки для фундамента.

Технология строительства фундамента из плит рассмотрена в этой статье, как обустроить дренаж плитного основания — в этой, специфика прокладки коммуникаций — в этой.

Как вязать арматуру для фундамента из монолитной плиты, можно узнать здесь, как выбрать арматуру — тут, особенности армирования рассмотрены здесь. Об устройстве опалубки читайте тут, подушки — здесь.

Об утеплении монолитной плиты читайте в этой статье, с использованием Пеноплекса — в этой, какой геотекстиль использовать — в этой, о гидроизоляции — тут. О самостоятельном возведении плитного фундамента под гараж можно узнать из этой публикации, для бани — в этой, для дома из газобетона — в этой.

Глубина заложения плитного фундамента

Как правило, толщина монолитной плиты фундамента составляет 35-50 см, это зависит от типа грунта и веса здания. Более точно определить этот параметр можно на основании расчетов. Чтобы узнать оптимальную глубину заложения фундаментной плиты, нужно выполнить расчет:

Определяем тип грунта;
По справочнику находим оптимальное удельное давление на данный грунт;
Далее просчитывается вес дома. Здесь нужно учесть все: стены, вес самой плиты, чердачное перекрытие, крыша и возможное давление на нее от снега, балкон, мансарду и все, что создает нагрузку на грунт;
Определяем нагрузку на поверхность. Для примера предположим, что у нас двухэтажный дом с весом в 100 т и площадью 54 м2. 100 000/54 = 0,19 кг/см2. Например, у песка показатель 0,25 кг/см2. Таким образом разница 0,06 кг/см2. Теперь нужно умножить на площадь 54 м2, так получится 32 т – это необходимая масса фундамента;
Далее, учитывая плотность, рассчитываем объем бетона 32 000 / 2500 = 12,8 м3;
Остается получить толщину фундамента 12,8/54 = 0,24 м.

Таким образом, толщина плиты в пределах 30 сантиметров будет оптимальной для данного дома. При этом глубина заложения такого фундамента должна быть такой, чтобы под плитой не было плодородных слоев грунта – все они снимаются на этапе подготовки поверхности, а после заливки бетона выполняется обратная засыпка фундамента.

Плюсы и минусы плитного фундамента, сравнение с УШП

Плитный фундамент и УШП приблизительно похожи по конструкционному исполнению, но есть и значительные расхождения, в большей мере это касается утеплителя, что укладывается под фундамент, который в обычном плитном фундаменте не используется.

Чтобы определить более подходящий тип основания для вашего дома, нужно рассмотреть плюсы и минусы плитного фундамента, а затем отличия от УШП.

Преимущества плитного фундамента:

пониженная стоимость конструкции по сравнению со шведской плитой;
простота монтажа;
высокие показатели прочности, так как соприкосновение с землей происходит по всей площади;
платформа плиты общая по всему дому, поэтому деформация для нее не страшна, так как часть нагрузки будет просто передаваться на больший участок;
возможность использовать плиту в качестве чернового покрытия для цокольного этажа;
нет необходимости сильно углубляться в грунт, что позволяет сократить затраты на оборудование и работу;

Недостатков значительно меньше, но они тоже имеют место быть:

необходимость дополнительного утепления пола после строительства для комфортного микроклимата в помещении;
повышенные расходы на бетон и арматуру по сравнению с традиционными видами фундаментов;
необходимость использование техники для заливки большого объема бетона;
финансовая невыгодность использования плитного фундамента на участках с уклоном из-за значительного расхода бетона.

Как видно, отличие плитного фундамента от УШП заключается только в отсутствии слоя утеплителя под основанием, а также в необходимости дополнительного утепления пола такого фундамента. Данный вид фундамента хорошо подойдет для сезонных построек, а также бань, но для домов с постоянным проживанием такой фундамент стал достаточно устаревшим.

Каковы этапы подведения коммуникаций?

Облазила интернет, внятной «схемы, шагов, этапов» не нашла.

Собираемся покупать участок. Мы не разбираемся в строительстве и обустройстве от слова совсем. Здесь наверняка есть люди, которые сами прошли весь путь и могут помочь советом!

Хотелось бы узнать примерный план/этапы подведения коммуникаций и благоустройства участка. С чего начать? Вот купили мы землю, наняли строителей, они занимаются постройкой дома. Что далее? Рыть колодец, скважину? Выгребную яму? Подводить электричество, воду, газ. Хотелось бы понять, как лучше поступить, с чего начать, какой этап за каким следует, что нужнее/важнее/лучше?

Для начала следует определиться, какие коммуникации Вам нужны. Лучше это сделать еще до начала строительства дома, так как обычно подвести коммуникации проще и дешевле в момент проведения земляных работ по строительству фундамента.

Обычно дом нуждается в следующих коммуникациях: холодное и горячее водоснабжение, теплоснабжение, газоснабжение, электричество, хозяйственно-бытовая канализация, ливневая канализация, дренаж.

Следующий этап – определение доступных источников данных коммуникаций. Это могут быть как централизованные источники, так и собственные источники владельца участка. При наличии централизованных поставщиков услуг, лучше обратиться к ним напрямую.

Источником холодной воды может быть поселковый водопровод или собственная скважина. Для подачи холодной воды обычно применяют трубы из полиэтилена высокой плотности (PEHD).

Централизованное горячее водоснабжение и отопление в поселках бывает редко, поэтому часто для этих целей устраивают индивидуальную отдельно стоящую котельную или тепловой пункт внутри дома. Топливом для котла могут служить природный газ из централизованного газопровода или сжиженный газ из собственного газгольдера, закапываемого на участке. Иногда в качестве топлива для котла применяются жидкое топливо (дизельное) или твердое топливо (дрова, пеллеты, уголь). Подачу горячей воды и отопления в дом от котельной выполняют гибкими теплоизолированными трубами, например, Pipelife Terrendis

В качестве альтернативных источников тепла могут выступать тепловые насосы и солнечные панели, но их рекомендуется применять как дополнительные источники в паре с основным (котлом).

Если поселок электрифицирован, то поставщиком электричества выступает местная электросеть. В случае, если поблизости нет источника электроснабжения, то можно предусмотреть собственный источник, например, когенерационную установку. Она оснащена двигателем внутреннего сгорания, работает на газе или жидком топливе и способна снабжать дом одновременно электричеством и теплом.

Ливневые стоки — это дождевая вода, которую собирают с крыши здания и отводят в централизованную ливневую канализацию. Если поблизости отсутствует централизованная ливневая канализация, то придется искать другие варианты для отвода, например, особенности рельефа местности: близлежащий овраг, водоём и т.п. Часто такие стоки не удается отводить самотёком, поэтому приходится применять автоматические погружные насосы. В качестве альтернативы можно использоваться боксы типа Pipelife Stormbox для накопления воды в почве и ее дальнейшем использовании в хозяйственных нуждах, например, для полива.

Дренаж здания устраивают в том случае, если на участке уровень грунтовых вод находится выше пола подвала. Обычно дренажные трубы укладываются по периметру дома ниже основания фундамента на 0,5-1 м, однако глубину заложения и расположение дренажных труб в плане необходимо рассчитывать индивидуально. Грунтовую воду, по аналогии с ливневыми стоками, отводят в ливневую канализацию, а при ее отсутствии — в складки рельефа местности или водоёмы.

Для отвода ливневых и дренажных стоков применяются гофрированные трубы из полиэтилена (ПЭ), ПВХ или полипропилена (ПП), например Easypipe

Хозяйственно-бытовые стоки отводят от дома в ближайшую доступную хозяйственно-бытовую канализационную сеть. При ее отсутствии придется изготавливать собственную установку (септик) по очистке и инфильтрации в грунт таких стоков. При желании, можно объединиться с соседями и сделать одну локальную установку на несколько домов.

Для транспортировки хозяйственно-бытовых стоков применяются гладкие трубы из ПВХ или гофрированные двухслойные трубы из полипропилена (ПП), например «Easypipe».

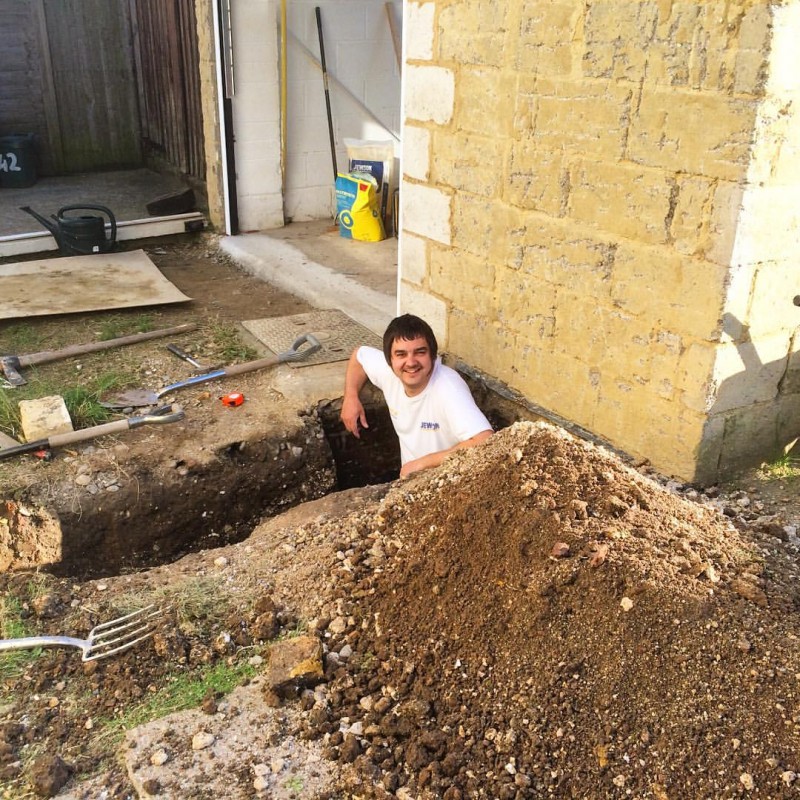

Подкоп под бетонным основанием

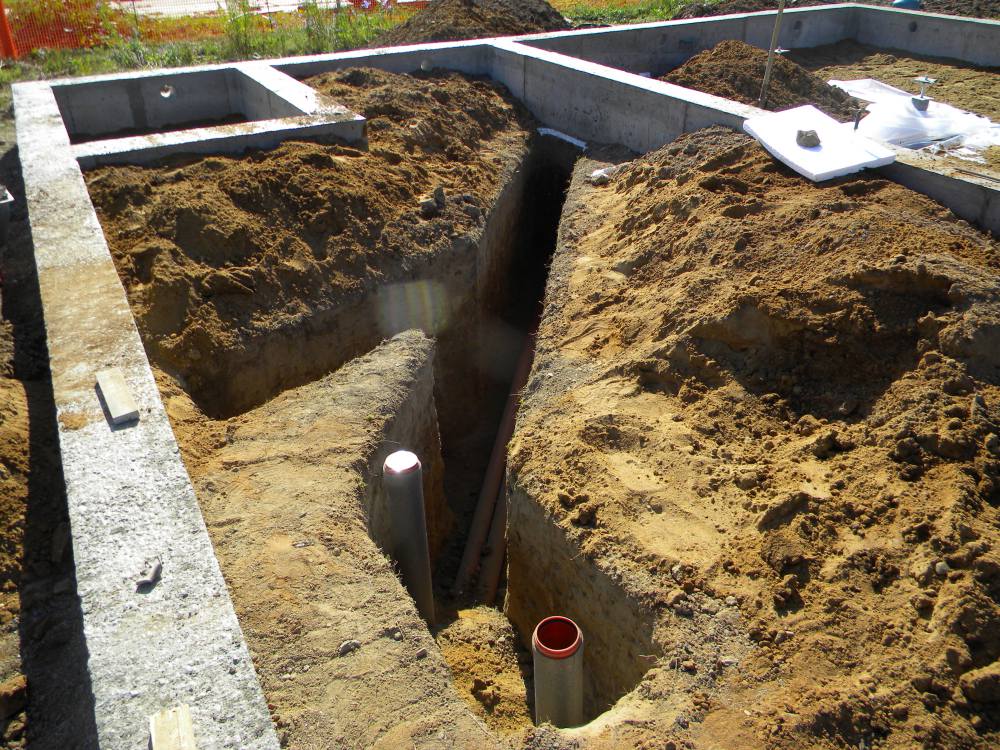

Если септик расположен недалеко от дома (в пределах пяти метров), а толщина фундамента не превышает один метр, самым простым вариантом монтажа канализации считается создание подкопа в месте, где пересекается трубопровод с основанием дома.

Траншея делается не очень большой глубины, что уменьшает трудоемкость такой операции.

При выполнении такой работы, обязательно учитывается толщина стен, являющихся точкой отсчёта. Если не соблюдать это правило, траншеи могут не совпасть. Не произойдет их соединение в конкретном месте. Придется все начинать сначала. Это вызовет дополнительные финансовые расходы.

Когда траншея будет готова, в нее укладывается канализационная труба, выдерживая необходимый уклон.

При неглубоком залегании трубопровода, проход канализации нужно обязательно утеплить, исключить замерзание канала и образование наледи. Она может стать причиной закупорки всего пространства.

Засыпка траншеи проводится осторожно, маленькими порциями грунта. Таким образом, не допускается смещение выведенной трубы, и не допускается изменение её уклона. Прямо под фундаментом пропускается дополнительная труба, диаметр которой намного больше канализационной

Длина этого отрезка делается равной ширине фундамента дома. Она исполняет роль гильзы, в которой прокладывается основной трубопровод

Прямо под фундаментом пропускается дополнительная труба, диаметр которой намного больше канализационной. Длина этого отрезка делается равной ширине фундамента дома. Она исполняет роль гильзы, в которой прокладывается основной трубопровод.

Такое приспособление защищает канализацию в случае неожиданного проседания фундамента. Когда проводятся ремонтные работы, намного легче заменить поврежденный участок.

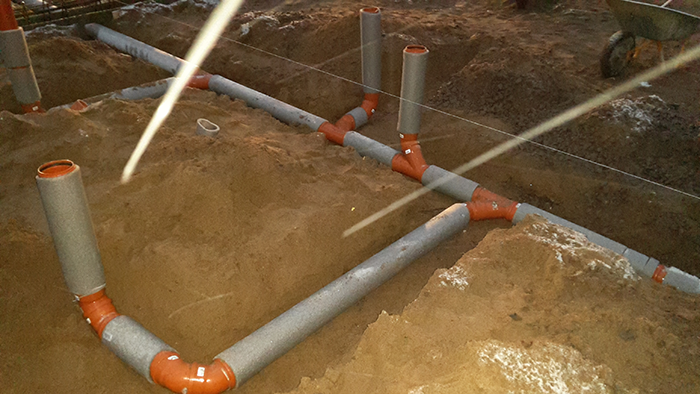

Правила обустройства канализации под фундаментной плитой

Инженерные коммуникации, в т. ч. трубы канализационные лучше прокладывать в ходе строительства, однако прокладка канализации под плитой фундамента возможна и когда сооружение уже построено. Задача облегчается тем, что в отличие от водопроводных коммуникаций, в которых постоянно находится вода, в правильно уложенных канализационных трубах не происходит задержки стоков. Поэтому прокладывать их можно неглубоко, защиты от промерзания часто также не требуется.

Подготовка к прокладке

При обустройстве канализации под плитой перекрытия потребуются не только трубы. Вам понадобятся различные фасонные элементы, например, крепежный хомут для труб (такого типа). Также будут необходимы:

тройники специальные для канализации;
стыковочные переходники, заглушки, муфты и т. п.

Герметизация соединений осуществляется с помощью силиконового пистолета. Прокладка канализации под фундаментной плитой должна удовлетворять ряду условий:

С целью предотвращения повреждения коммуникаций глубина прокладки труб должна находиться на глубине не менее 0,5 м от отмостки;
Канализация под плитой фундамента должна иметь расстояние до септика, равное 5-10 м;
Необходимый уклон трубы на 1 м длины должен составлять 2-4 см;
По возможности максимально компактно располагайте все точки водозабора в доме.

Чтобы защитить трубы под землей от механических повреждений, можно использовать т. н. гильзы. Они представляют собой трубы большего диаметра, в которых размещаются уже рабочие коммуникации. Еще одним плюсом использования гильз, когда оборудуется канализация под плитами перекрытия, является возможность быстрого извлечения поврежденной трубы без необходимости ее откапывания и повторного засыпания траншеи.

Правила обустройства канализации под фундаментом

Канализация под фундаментной плитой чаще всего выполняется из пластиковых труб ПВП, ПВХ, ПП. Для этих целей можно использовать трубы круглого сечения диаметром 110 мм. Ширина траншеи при этом должна составлять 60 см, на ее дне необходимо обустроить также специальную песчаную или гравийную амортизационную подушку толщиной 10 см.

Монтаж канализации под фундаментной плитой должен осуществляться по определенным правилам. Трубы вставляются одна в другую, их концы тщательно очищаются от грязи и обрабатываются моющими средствами или специальными смазками.

Канализация под плитой, все ее внутренние коммуникации должны подсоединяться к главному стояку диаметром не менее 100 мм. Его нижний конец опускается ниже уровня пола, где прокладывается проходящий через фундамент трубопровод. В том месте, где горизонтальный стояк будет соединяться с трубопроводом, должен быть оборудован ревизионный колодец.

Выбор глубины прокладки коммуникаций

Следует заранее определиться с глубиной прокладки. Существуют нормы, по которым глубина укладки должна превышать глубину промерзания грунта на 30-50 см. В противном случае, особенно для северных регионов желательно дополнительно утеплять трубы теплоизоляционным материалом типа «Энергофлекс» или даже использовать специальный греющий кабель.

В средних и южных широтах, учитывая, что стоки канализации, в отличие от водопровода всегда выходят из дома и имеют высокую по сравнению с уличной температуру, канализация под плитой перекрытия не обязательно должна оборудоваться теплоизоляцией.

Особенности прокладки канализации под плитой

Закладка канализации под фундаментную плиту в качестве проекта должна просчитываться еще до заложения ленточного фундамента. Если он мелкозаглубленный, то траншея вырывается до заливки, а участок трубы под фундаментом защищается металлической гильзой. Сделать подкоп для прокладки коммуникаций можно и после заливки, но времени и сил для этого придется потратить гораздо больше.

Если необходима канализация под монолитной плитой, то отверстие под ней сделать будет уже проблематично, ведь такой фундамент может потрескаться вследствие своей высокой жесткости. Тем не менее такие работы проводятся, отверстие же в плите можно выполнить при помощи отбойного ручного молотка, перфоратора, при помощи системы алмазного бурения. Труба также может вводиться ниже через траншею.

Выбор метода прокладки коммуникаций

Прокладка коммуникаций под плитным фундаментом является одним из важных этапов строительства здания. Правильный выбор метода прокладки обеспечивает надежную работу коммуникаций и предотвращает возможные проблемы в будущем.

1. Подземная прокладка

При подземной прокладке коммуникаций они укладываются в земле, под слоем песка или щебня. Этот метод наиболее распространен и применяется при прокладке различных коммуникаций, включая электрические кабели, водопроводные трубы и канализацию.

Преимущества подземной прокладки:

Защита коммуникаций от механических повреждений и воздействия окружающей среды.
Экономия места на поверхности.
Повышение эстетического вида участка.

Недостатки подземной прокладки:

Большие затраты на подготовительные работы (вскрытие грунта, устройство защитных дней, устройство подвижных сооружений для перемещения коммуникаций).
Ограниченная возможность доступа для обслуживания и ремонта коммуникаций.

2. Внутренняя прокладка

Внутренняя прокладка коммуникаций осуществляется внутри здания, в стенах, полах или потолках. Этот метод часто используется при прокладке электрической проводки и сетей вентиляции. Он обеспечивает удобный доступ к коммуникациям для обслуживания и ремонта.

Преимущества внутренней прокладки:

Простота доступа для обслуживания и ремонта.
Отсутствие необходимости вскрывать землю и выполнять подготовительные работы на участке.
Удобство расположения коммуникаций внутри здания.

Недостатки внутренней прокладки:

Ограниченная возможность укладки большого количества коммуникаций из-за ограниченного пространства внутри здания.
Необходимость в более сложных технологических процессах по сравнению с подземной прокладкой (отверстия, каналы в стенах и потолках, устройство защитных кожухов).

3. Внешняя прокладка

Внешняя прокладка коммуникаций предполагает их укладку по поверхности земли, по стене здания или по ограждению. Этот метод используется для прокладки кабельных трасс и газопроводов.

Преимущества внешней прокладки:

Простота монтажа и доступность для обслуживания и ремонта.
Экономия времени на подготовительные работы.
Возможность быстрой замены или модернизации коммуникаций.

Недостатки внешней прокладки:

Уязвимость коммуникаций к механическим повреждениям и воздействию окружающей среды.
Необходимость использования дополнительных средств защиты и оснастки для обеспечения надежности и безопасности коммуникаций.

Выбор метода прокладки коммуникаций зависит от типа коммуникаций, особенностей местности, требований к надежности и доступности обслуживания, а также пространственных ограничений на участке. Необходимо тщательно исследовать все доступные варианты и выбрать наиболее подходящий метод для конкретного случая.

Проблемы и их решение

Большинство строителей придерживаются мнения, что закладывать инженерные сети в тело фундамента без доступа к ним в процессе эксплуатации не целесообразно.

Как минимум, трубы и кабеля могут прийти в негодность по причине естественного износа.

При этом всегда остается риск, что возникнут проблемы в определенное время с коммуникациями в виде повреждения уплотнителя, рассоединенных контактов или засорившихся труб. Поэтому открыто стоит вопрос о ремонтопригодности закладываемых в плитный фундамент коммуникаций.

Заложить ремонтопригодную систему можно, если изначально вести трубы и кабеля в специальных футлярах и выводить их в специальный приямок – смотровой колодец, оборудованный в техническом помещении. При желании кессон можно закрыть декоративной крышкой и пользоваться им лишь по мере необходимости.

Как правило, приямок должен быть расположен за периметром отмостки. Таким образом, в случае аварии в трубопроводе, стоки будут скапливаться не под фундаментом, а течь сразу в приямок. При желании собственник может заменить или отремонтировать коммуникационные сети в любое время.

Монтаж приямка влечет за собой усложнение конструктива плиты фундамента и удорожание строительства. Но как показывает практика, стоимость замены труб не соизмерима с риском строительства нового фундамента или дома, если из-за бытовой аварии с коммуникационными системами вся силовая конструкция потеряет прочность.

Устройство канализации на даче своими руками: правила монтажа

Начинать монтаж канализационной системы лучше всего с дома.

Канализация на даче своими руками фото чертежи

Основная задача при прокладке труб внутри дома – обеспечение максимально плавного стока отработанных жидкостей. Стоковые линии внутренней канализации начинают монтироваться от выпуска.

Дачная канализация своими руками: организация выпуска

Для того чтобы избежать проблемы нестыковки внешней и внутридомовой составляющих системы, монтажные работы лучше начинать именно с выпуска (часть системы, соединяющая выход труб из дома с линией, ведущей к очистной установке).

Выпуск монтируется ниже глубины промерзания почвы, величина которой различна для каждого района (устанавливается СНиП 2.02.01-83). Для этого в фундаменте пробивается отверстие, устанавливается задающая уклон гильза (кусок трубы диаметром 13-60 см) и закладывается отступной патрубок. После установки гильза фиксируется цементным раствором.

Автономная канализация на даче: порядок действий

Первым делом производится соединение сантехники с гидрозатвором и змееподобной трубкой, что защитит помещение от проникновения неприятных запахов.
Теперь необходим монтаж первой трубы к канализационному гидрозатвору.
Выполняется переход присоединением к вертикальной трубе горизонтальной. Используется два пластиковых колена, согнутых под углом 45 градусов.
Если стояк расположен далеко, необходимо проложить трубу под уклоном в три сантиметра на один метр длины до ближайшего стояка или соединить с линией канализации, идущей от другой сантехники.
Требуемый уклон задается при помощи специальных хомутов, закрепляемых на стене или полу, их располагают на расстоянии около двух метров.
Установка ревизий для удаления засоров. Данная деталь необходима после каждого поворота канализации и в домах с более, чем двумя этажами.
Соединение труб с диаметрами 50 и 100 мм делается с помощью специального переходника.

Советы специалистов по внутренним работам

При проведении внутренней канализационной системы прокладку водопровода и канализации лучше делать в одной штробе. Это позволит сократить объем монтажных работ и время на их проведение.

Правильный сток внутри частного дома всегда должен быть под уклоном:

для трубы диаметром 50 мм – 3 см на 1 метр длины;
для 100 мм и более – 2 см на 1 метр длины.

Применение фановой трубы для вентиляции необходимо:

если в доме несколько этажей;
если диаметр стояка 50 мм и меньше;
если имеется система, создающая мощный поток стоков (например, бассейн).

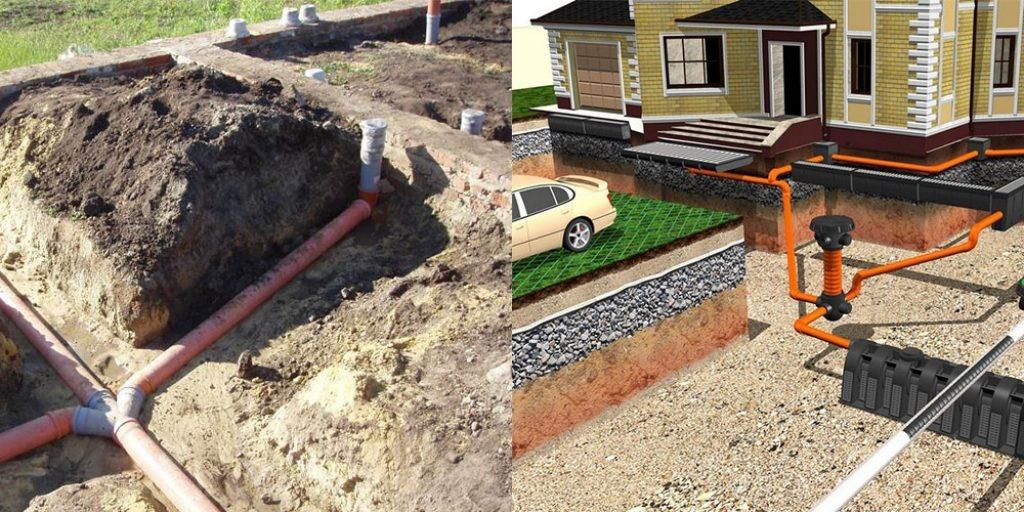

Дачная канализация: наружные работы

Основная задача наружной канализации – вывод отработанных жидкостей (стоков) из системы. Состоит из прямой трубы, идущей от выпуска до очистной установки (отхожая яма или септик).

Труба под уклоном прокладывается на глубине промерзания почвы или ниже (зависит от региона, средняя глубина от поверхности составляет 70-80 см). При необходимости, утепляется вспененным полиэтиленом либо минеральной ватой (поверх защищается пластиковым коробом от сырости).

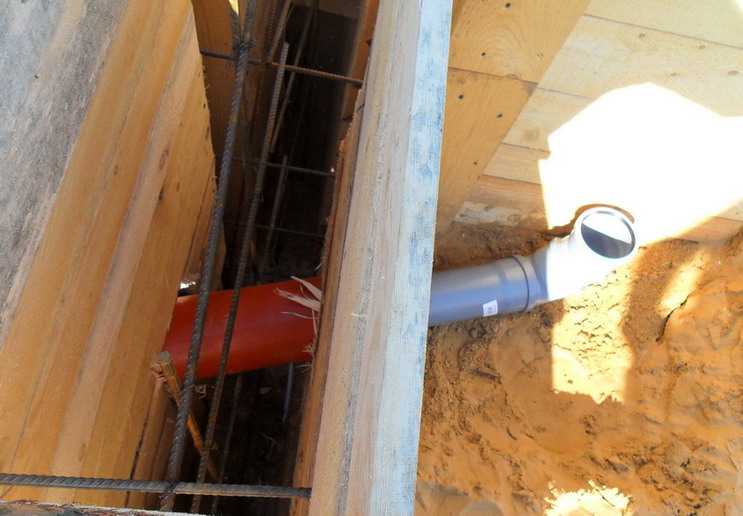

Как заложить в фундаменте гильзу под канализацию в процессе строительства

В отличие от водопровода, глубина закладки канализации практически не зависит от границ промерзания почвы. Вода в канализации не застаивается – если она, конечно, не засорена, так что в трубах нечему замерзать, поэтому и в особом заглублении не нуждается.

Решение, как проложить канализацию под фундаментом частного дома, принимается в зависимости о высоты сечения ленты или плиты, других конструктивных особенностей. Глубокое заложение ввода может потребоваться, например, когда имеется цокольный этаж, либо фундамент в доме устроен по принципу «стена в грунте».
В остальных случаях закладка гильзы под канализацию осуществляется в пределах 50-70 см ниже планировочной отметки грунта. Имеет значение конфигурация фундамента: при формировании неглубоких лент канализационная труба закладывается под ними, если же подошва заложена ниже отметки УГВ – пропускается сквозь монолит.

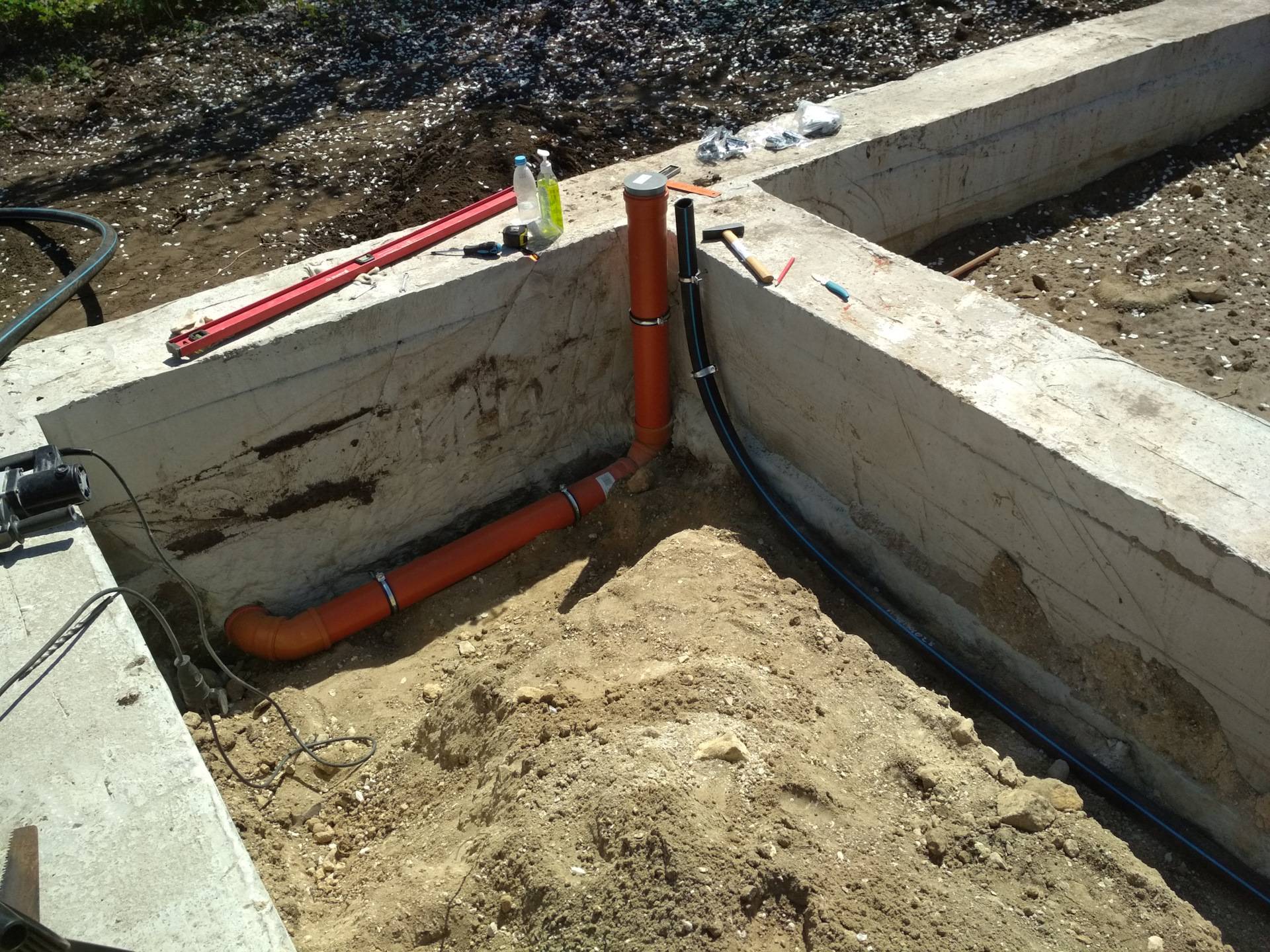

В первом случае, труба находится ниже фундамента и из дома выходит непосредственно в коммуникационную траншею, ведущую к септику или центральной магистрали. Прокладывается гильза в процессе отсыпки песчаной подушки, поверх которой настилается ПВХ мембрана и устанавливается опалубка.
Во втором случае, гильза, благодаря которой формируют отверстия в бетонном фундаменте, монтируется непосредственно в процессе установки опалубки или во время монтажа каркаса. Уже после заливки к этой гильзе с помощью раструбных переходников присоединяются рабочие трубы, устанавливается гидроизолирующий воротник, герметизируются стыки.
Если фундамент плитный незаглублённый, трубопровод входит в него не горизонтально как в ленту, а вертикально. Сама труба прокладывается с небольшим уклоном внутри песчаной подушки или чуть ниже неё, после чего с помощью поворотных колен выводится в вертикальное положение. Мнение эксперта Виталий Кудряшов строитель, начинающий автор
Задать вопрос

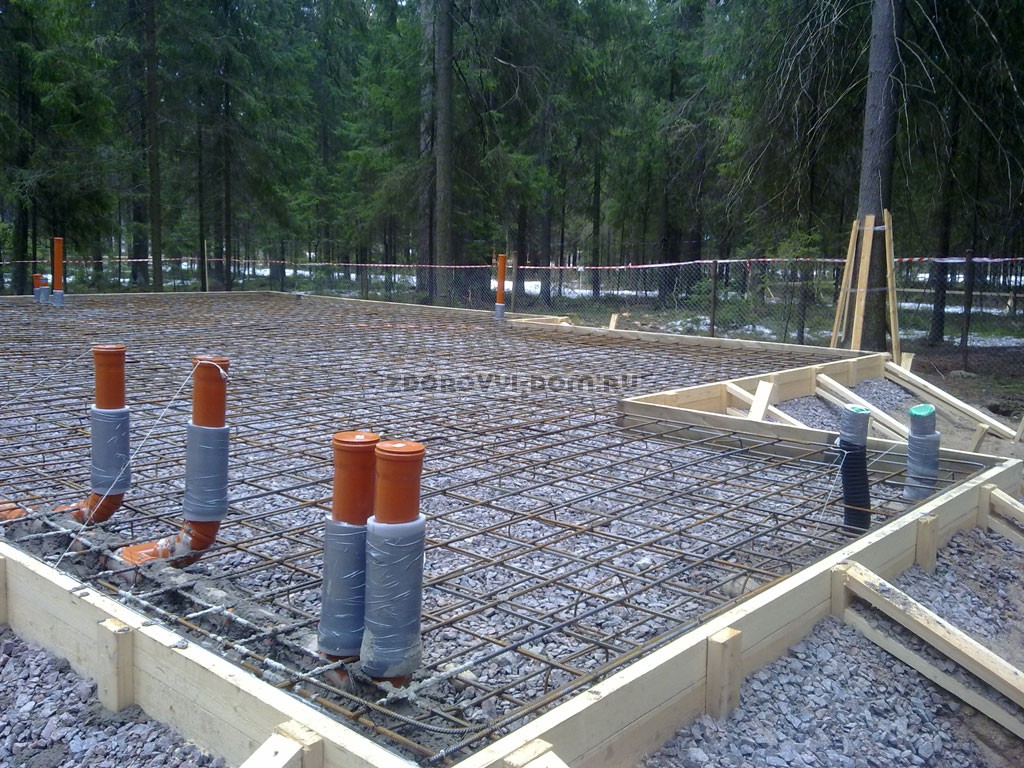

Обычно под плитами закладывается сразу две трубы (одна из них резервная), так как доступ к линии в случае необходимости ремонта, невозможен.
Вывод основной и резервной трубы перед монтажом плитного фундамента
Существует немало видов канализационных труб, но в частном строительстве применяются в основном пластиковые. Их главным преимуществом является отсутствие коррозии, а во избежание механических повреждений их можно пропустить через защитную гофрированную оболочку.
Чтобы труба не смещалась под давлением бетона, её привязывают проволокой к арматурному каркасу. В том месте, где проходит ввод канализации, арматуру приходится разрезать, поэтому вокруг трубы для усиления монтируются дополнительные стержни. Входные отверстия гильз закрываются заглушками, чтобы в них не мог затечь бетон или не попал строительный мусор.
Все закладные под коммуникации должны располагаться максимально близко к краю плиты. Минимальное расстояние – 200 мм, максимальное обычно ограничивается только толщиной ростверка или основных стен здания, если они опираются непосредственно на плиту.
Вывод канализации из частного дома через фундамент — схема
Подобное расположение даёт возможность обеспечить быстрый доступ к месту ввода канализации в случае необходимости перехода на резервную линию. Такая необходимость может возникать по причине разъединения стыков между элементами ввода (отводами, муфтами) из-за некачественного монтажа или, к примеру, подвижек грунта.
Если нет резервной линии, на которую в аварийной ситуации можно перебросить рабочие трубопроводы, есть опасность насыщения грунта под фундаментом сточными водами. А это чревато образованием пустот и снижением несущей способности естественного основания.

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Если строительство дома ведётся на точечном основании (столбчатом, свайном), канализация вводится через пол, конструкции фундамента она не пересекает.
