Обвязка первичных и вторичных колец
Эту схему применяют в сложных системах с большим числом потребителей, работающих в разных температурных режимах.
Порядок монтажа:
- К котлу подключают короткий контур с основными теплосъемными устройствами (например, радиаторами нижнего этажа и бойлером косвенного нагрева). Это первичное кольцо.
- К контуру подсоединяют петли – «теплые полы», поэтажные ветки с радиаторами и т. д. Это вторичные кольца.
Каждая часть оснащена своим циркуляционным насосом. В первичном кольце помпа работает постоянно, и теплоноситель здесь движется непрерывно. При необходимости запускаются нагнетатели во вторичных петлях, вызывая циркуляцию среды и здесь. Запитанные от них потребители получают тепло.
Если помпу во вторичном кольце выключить, движение воды в нем прекратится, т. к. давление в точках подсоединения к первичному контуру одинаково. Для этого их разносят на расстояние не более 4 диаметров трубопровода.
Схема обвязки первичных и вторичных колец.
Температурный режим во вторичном кольце регулируют 2 способами:
- запуском и остановкой помпы;
- изменением скорости ее вращения.

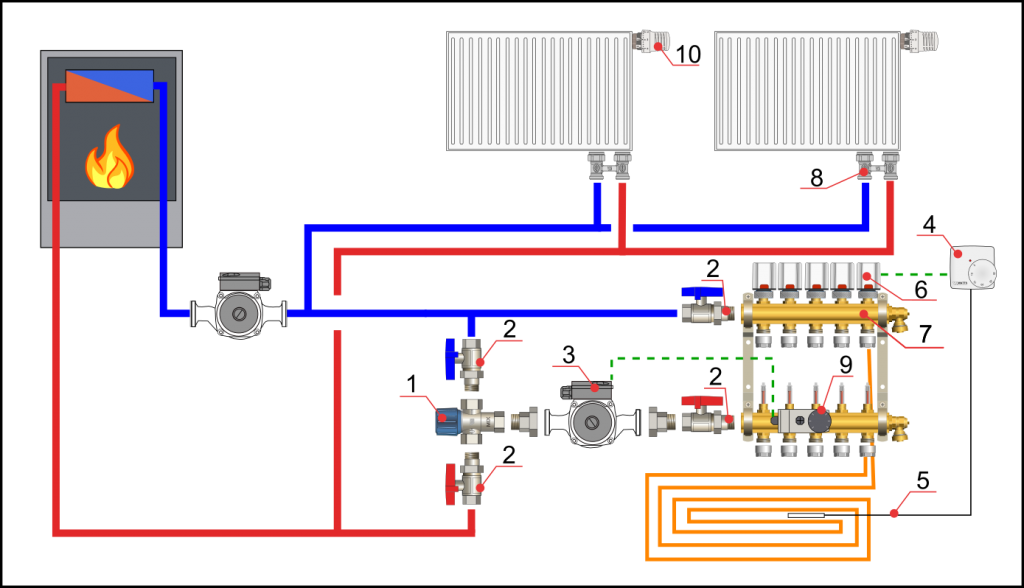

Схема с трехходовым клапаном
В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.
Она включает в себя:
наличие радиаторов отопления с нагревом до 70-80С
отдельный контур ТП со средней температурой воды в 40С
Главный вопрос здесь – как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.
Проблема решается при помощи трехходового термостатического клапана.
Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.
Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.
Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?
Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот – перегретая сверх нормы.
Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться. Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.
Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.
Достоинства такой комбинированной схемы с трехходовым клапаном:
простой монтаж
доступная цена оборудования
Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.
Многотопливное оборудование
Комбинировать можно не только отопительные приборы, но и оборудование. В одном жилом помещении применяют котельное оборудование с различными видами топлива. Для чего применяется схема комбинированного отопления с различным топливом? Причин несколько:
- для повышения надежности системы. Бывают такие случаи, когда владельцы домовладений после установки газового котельного оборудования, не выбрасывают старый котел, работавший на твердом топливе. Если вдруг возникают поломки газопровода или потребовался ремонт котельному устройству, то всегда можно заменить обогрев твердотопливным котлом. Всего-то нужно сходить за дровами и затопить. Никогда внешние факторы не смогут помещать, если способов получения тепла в доме несколько;
- некоторые пользуются в основном твердотопливным котельным оборудованием в целях экономии. Однако такой способ требует дополнительного внимания со стороны хозяев дома. Так как твердое топливо прогорает и требует дополнительного пополнения запасов в топке, чтобы температура в помещении не падала, такой способ отопления считается малокомфортным. Если же использовать как альтернативу электрическое и оборудование на жидком топливе, то такое обогрев будет бить по карману, а если произойдет внезапное отключение электричества и солярки вовремя не найти, то можно замерзнуть.
Комбинированная система отопления в частном доме существенно снижает остроту проблем. Разные виды теплогенераторов скрывают минусы друг друга. Вот, например, набор котельное оборудование на электричестве, теплый пол и электрическая ИК панель, желательно запускать на ночь. Потому что электрический счетчик считает по ночному тарифу, который дает итог суммы на половину меньше по стоимости.
Схема комбинированной системы отопления
Твердое топливо можно применять всегда, когда есть время на присмотр за открытым источником огня и для подкладывания новой партии. Дизтопливо можно использовать, когда не хватает времени на твердое топливо. Все более популярной становится комбинация – твердотопливный котел на пеллетах используемый в дневное время, плюс электрическое отопление, применяемое ночью. Такой способ довольно комфортен и не требует лишних вложений.
Какую схему комбинированной системы отопления выбрать, зависит от индивидуальных потребностей хозяина, специфических особенностей дома и финансовых возможностей. Если обратится к специалисту, можно с легкостью подобрать котельное оборудование приемлемое именно для данного дома.
К примеру, в период межсезонья, порой можно обойтись простым камином, заодно насладившись потрескиванием дров и созерцанием огня, в зимние холода необходимо включать уже отопительное оборудование, так как камином общую площадь не протопить, но, однако это не помешает насладиться комфортным пребыванием возле него.
YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=”/youtube/v3/getting-started#quota”>quota</a>.
Как правильно производить обогрев частного дома
При большом выборе устройств отопления нельзя не попробовать самому заняться обогревом помещения, для этого необходимо знать некоторые правила и уметь пользоваться оборудованием. В наше время, загородная жизнь стала в приоритете. Имеется круглосуточное горячее водоснабжение. Отапливать помещение стало возможным по своему желанию. Можно натопить жарко, а можно, наоборот, по прохладнее. Все зависит от желания хозяев.
Рекомендуем: Особенности комбинированного отопления вагонов
Для того, чтобы оборудовать комбинированную систему отопления, необходимо составить проект. Его должны одобрить соответствующие организации. Если же смешанный обогрев включает газовое оборудование, придется помучаться еще с другими документами и с их заверением.
Обогрев частного дома
Смешанный вид обогрева помещения частного дома – это настоящий прорыв в области обеспечения теплом. В современном котельном оборудовании применяют различное топливо – все зависит от индивидуальных потребностей. Каждый вид топлива имеет свои недостатки, но если их правильно скомбинировать, то удастся подобрать наиболее действенный вид отопления частного дома.
YouTube responded with an error: The request cannot be completed because you have exceeded your quota.
Оптимальная схема разводки под самостоятельный монтаж
Домашнее отопление строится на базе двух схем: однотрубной и двухтрубной. Кроме того, бытовую разводку можно построить и на коллекторной основе, но начинающим мастерам такую схему собрать сложно, поэтому далее по тексту не будем рассматривать этот вариант, сосредоточившись только на одно- и двухтрубных вариантах.
Однотрубная разводка предполагает следующий план циркуляции теплоносителя: горячий поток покидает рубашку котла и переливается по трубе в первую батарею, из которой он попадает во вторую и так далее, до самого крайнего радиатора. Обратка в такой системе фактически отсутствует – ее заменяет короткий отрезок, соединяющий крайнюю батарею и котел. Причем при оформлении однотрубной принудительной схемы на этом отрезке размещается напорное оборудование (циркуляционный насос).
Такую систему очень легко собрать. Для этого нужно установить котел, развесить батареи и пробросить по одной нитке разводки между каждыми предустановленными элементами отопительного контура. Однако за простоту монтажа придется расплатиться отсутствием механизмов управления теплоотдачей радиаторов. Регулировать температуру в комнате в этом случае можно, только меняя интенсивность горения топлива в котле. И никак иначе.
Разумеется, с учетом дороговизны топлива этот нюанс устроит только немногих домовладельцев, поэтому одноконтурную разводку стараются не использовать в помещениях площадью от 50 квадратных метров. Однако к небольшим строениям такая разводка подходит просто идеально, как и к естественной схеме циркуляции теплоносителя, когда напор генерируется за счет температурного и гравитационного побуждения.
Коллекторная разводка отопительной системы
Двухтрубная система устроена немного иначе. В этом случае действует следующая схема движения теплоносителя: вода покидает рубашку котла и попадает в напорный контур, из которого она сливается в первую, вторую, третью батареи и так далее. Обратка в этой системе реализована в виде отдельного контура, уложенного параллельно напорной ветке, и прошедший батарею теплоноситель сливается в обратную линию, возвращаясь в котел. То есть в двухконтурной схеме радиаторы соединены с напорной и обратной трубой с помощью специальных ответвлений, врезанных в две основные магистрали.
Чтобы сделать такой контур, нужно использовать больше труб и фитингов, но все затраты окупятся в ближайшем будущем. Двухконтурный вариант предполагает возможность регулировки теплоотдачи каждой батареи. Для этого достаточно вмонтировать в связанное с радиатором ответвление от напорной магистрали запорно-регулирующий вентиль, после чего появляется возможность управлять объемами прокачиваемого сквозь батарею теплоносителя, не вмешиваясь в общую циркуляцию. Благодаря этому можно оградить себя не только от перегрева воздуха в конкретной комнате, но и от бессмысленного перерасхода топлива и личных средств, выделенных на его закупку.
У этого варианта схемы разводки есть только один минус: на его основе очень сложно собрать эффективную систему на естественной циркуляции теплоносителя. Зато на базе насоса она работает намного лучше одноконтурного аналога. Поэтому далее по тексту мы будем рассматривать пошаговые инструкции сборки одноконтурной системы на естественной циркуляции и двухконтурной сети на принудительном побуждении движения теплоносителя.
Где можно использовать комбинированные системы отопления
Комбинированные системы отопления имеют технические особенности, ограничивающие сферы использования. Каким требованиям должны отвечать помещения?
Наличие водяного отопления
Это главное условие монтажа. Системы теплых полов можно подключать двумя способами.
- К существующим отопительным котлам. Преимущества такого решения – уменьшение сметной стоимости оборудования, сокращение времени монтажа. Недостаток – дополнительное отопление не может функционировать в автономном режиме. Это становится причиной увеличения расхода тепловой энергии, эффективность использования теплого пола понижается.
- Устанавливать отельные котлы для обогрева пола. Недостаток – значительное возрастание стоимости. Преимущества – полная автономность, теплые полы можно использовать для незначительного обогрева помещений в случае кратковременного или незначительного понижения температуры на улице.
Отопительные котлы
В многоквартирных домах имеются свои индивидуальные требования: существующая инженерная система отопления должна позволять подключать отопление полов, требуется разрешение на монтаж оборудования от управляющих организаций.
Соответствие электрических коммуникаций новым показателям по мощности
Условие касается только тех случаев, когда в качестве дополнительного обогрева помещения используются электрические полы. Мощность квадратного метра нагревательных элементов колеблется в пределах 150–200 Вт, с учетом площади помещений суммарная мощность достигает больших значений. Не все электрические проводки выдерживают значительное увеличение нагрузки, кроме того, нужно монтировать отдельную предохранительную электрическую арматуру.
Электрический теплый пол
И еще одна проблема. В некоторых случаях для подключения потребуется разрешение владельцев электрических сетей. А выдают они его не всегда, нередко отказывают под различными предлогами: не позволяют технические возможности трансформаторной подстанции, не приспособлены воздушные и кабельные линии и т. д.
Мощность тёплых полов
Требования к напольным покрытиям
Несмотря на то что производители рекомендуют устанавливать системы обогрева пола на все виды финишных покрытий, теплотехники и профессиональные строители имеют другое мнение. Какие реальные ограничения выдвигают специалисты?
Показатели теплопроводности финишного покрытия. Чем выше теплопроводность, тем быстрее передается тепловая энергия от теплоносителей в помещение, тем меньше потери, тем эффективнее обогрев пола. С учетом этих базовых данных теплые полы рекомендуется монтировать под керамическими плитками, искусственным камнем, обыкновенным без утеплителей линолеумом. Соответственно, системы под деревянными и утепленными финишными половыми покрытиями монтировать нецелесообразно.
Материал изготовления половых покрытий. Не рекомендуется подогревать полы из штучного паркета, клееных и натуральных досок. Кроме низких параметров теплопроводности, эти материалы крайне негативно реагируют на высокую температуру и колебание влажности. Пиломатериалы неизбежно рассыхаются, в них появляются трещины. Половые покрытия приходится часто менять, а это большие финансовые потери.
Еще одно предостережение. Системы подогрева должны постоянно контактировать с холодным воздухом, за счет конвекции происходит теплообмен и одновременно исключается перегрев оборудования.
Оптимальный вариант – предусмотреть возможность комбинированной системы отопления на стадии проектирования здания. В случае установки оборудования в эксплуатирующихся помещениях лучше получить консультацию у специалистов, узнать о необходимых разрешениях и только после этого приступать к установке различных систем и дополнительного оборудования.
Лучше всего проектировать систему отопления на стадии строительства дома
Принцип работы комбинированного отопления дома
Комбинированное отопление частного дома сегодня очень популярно. Благодаря тому, что в отопительную систему входит не один, а несколько типов агрегатов, при необходимости можно легко и просто переключиться с одного топлива на другое. Для этого достаточно сменить горелку в общем наборе. К примеру, если закончился газ, можно включить электрический котел и продолжить обогревать дом без потерь тепла.
И для смены топлива не нужно полностью менять настройки, переносить устройства с одной комнаты в другую или вызывать мастеров. Все делается легко, просто и быстро. Процесс переключения осуществляется самостоятельно согласно инструкции и не занимает много времени.
С учетом мощности оборудования, площади нагреваемого помещения и потребностей отопления смешанная система обогрева функционирует по таким принципам:
- добыча тепловой энергии осуществляется из нескольких источников;
- после образования теплоэнергии, она сохраняется и аккумулируется, после чего рационально израсходуется;
- обустраивать комбинированное отопление можно как на этапе строительства дома, так и уже в ходе его эксплуатации.
Такое комбинированное отопление позволяет использовать по периметру одного жилого дома несколько разных тепловых источников, которые подключены к одному отопительному контуру. Также можно обустроить 2 или более независимых систем отопления здания, каждая из которых будет отвечать за обогрев определенного помещения и при необходимости заменять друг друга.
Конструктивные особенности комбинированного отопления
Комбинированные котлы для отопления частного дома оснащены несколькими камерами сгорания для разных типов топлива. Обычно оборудование имеет 2 топки. То есть, в одной из них, к примеру, сжигается газ, а в другой – уголь. Данная комбинация позволяет подсоединить несколько автономных линий и выставить желаемую температуру. При этом температура в каждой комнате может быть разной. Нередко комбинированное отопление дома осуществляется таким образом, что одна автономная линия поступает на радиаторы, а другая – на теплые полы.
Многие современные модели оборудуются встроенными ТЭНами для обогрева электричеством. А некоторые агрегаты оснащаются отсеками под газ и солярку. Для перехода с одного топлива на другое достаточно отрегулировать переключатель. Для того чтобы тепло израсходовалось рационально, рекомендуется дополнительно применять теплоаккумулятор. Он отводит и консервирует избыток тепла, а если возникает его недостаток – теплая вода поступает в систему или на ГВС. Особенно актуален теплоаккумулятор при твердотопливном отоплении.
Обустраивать комбинированное отопление частного дома должен опытный специалист, самостоятельно сделать этого не получится, так как необходимо учитывать целый ряд правил и знать особенности использования оборудования. Комбинированное отопление обустраивается по предварительно составленному и одобренному проекту. Если комбинированное отопление включает в себя газовые приборы, потребуется еще получить разрешительные документы.
Система отопления твердотопливным котлом
Теплогенераторы этого типа работают на:
- дровах;
- торфе;
- брикетах;
- угле.
Загрузка и розжиг топлива производятся вручную.
Особенности системы
Сложность обвязки обусловлена спецификой работы твердотопливного котла:
- Тепловой инерционностью. В отличие от газового и жидкотопливного, прибор нельзя быстро потушить. Даже при закрытой воздушной заслонке дрова продолжают какое-то время гореть, выделяя большое количество тепла. Это повышает вероятность перегрева рабочей среды и, как следствие, ее закипания и резкого роста давления в системе. Обвязку дополняют охлаждающим змеевиком, аварийным контуром и другими элементами для экстренного сброса тепла.
- Зависимостью КПД от производительности. Максимальная эффективность наблюдается только в режиме номинальной мощности. Если котел притушить, прикрыв воздушную заслонку, сгорание топлива становится неполным. Это приводит к падению КПД и увеличению количества сажи в выхлопе. В систему интегрируют теплоаккумулятор, накапливающий производимую котлом энергию и порциями отдающий ее отопительному контуру.
- Высокой концентрацией серы и других элементов в дымовых газах, обусловленной составом твердого топлива. При конденсации пара в выхлопе вода реагирует с примесями и превращается в агрессивный кислотный коктейль. По этой причине нужно предотвратить поступление в теплообменник рабочей среды с температурой ниже +50…+55°С, иначе его стенки вскоре будут разрушены. Применяют смесительный узел, при необходимости добавляющий горячую воду из «подачи» в «обратку».
Сложность обвязки обусловлена зависимостью КПД от производительности.
Требования к месту установки котла
Теплогенератор на твердом топливе нельзя располагать в жилых комнатах, ванной или кухне.
Для него выделяют отдельное техническое помещение, соответствующее таким требованиям:
- наличие 1 входа шириной от 80 см;
- объем – от 15 м³ + 0,2 м³ на каждый кВт производительности, но не менее 7 м³;
- высота потолка – от 2,5 м;
- приточно-вытяжная вентиляция должна обеспечивать 3-кратный воздухообмен и поступление кислорода, необходимого для сгорания топлива;
- предел огнестойкости стен, перегородок и перекрытий – 0,75 часа.
В котельной держат средства пожаротушения. Не допускается наличие над ней помещения или чердака.
Вентиляционные отверстия располагают:
- приточное – не выше 50 см от пола;
- вытяжное – не ниже 40 см от потолка.
Преимущества системы отопления
Обогрев твердым горючим имеет следующие достоинства:
- Независимость от внешних источников энергии. Некоторые модели автономны на 100%, т. к. не нуждаются и в электричестве.
- Низкую стоимость горючего: 1 кВт*ч от сжигания дров обходится в 0,9 руб., угля – в 1,6 руб., тогда как от сжиженного газа и солярового масла – в 2,5 и 2,8 руб. соответственно. В ряде регионов хворост и валежник можно раздобыть бесплатно.
- Функциональность. Многие отопители оснащаются варочной поверхностью.
- Безопасность. Твердое топливо не взрывается, как газ.
- Комфорт. В отличие от дизельных, котлы на дровах и угле не издают неприятного запаха.
Обогрев твердым горючим обеспечивает безопасность и комфорт.
В условиях отсутствия централизованного газоснабжения такие установки наиболее популярны.
Недостатки
К отрицательным сторонам системы относятся:
Низкая степень автоматизации. Затруднена регулировка температуры теплоносителя; каждые 4-5 часов требуется подкладывать топливо.
Грязный выхлоп. Нужно регулярно очищать дымоход и теплообменник от сажи.
Сложная обвязка. Наличие теплоаккумулятора, аварийного контура и прочих элементов приводит к удорожанию системы и увеличению объема монтажных работ.
Пожароопасность
Из-за риска воспламенения сажи, попадания искр на строительные конструкции и выхода огня при обратной тяге требуется соблюдать меры предосторожности.
Некоторые недостатки в меньшей степени проявляются в котлах длительного горения.
Отличия двухтрубной системы отопления от однотрубной
Любая отопительная система представляет собой замкнутый контур, по которому циркулирует теплоноситель. Однако в отличие от однотрубной сети, где по одной и той же трубе вода поступает ко всем радиаторам поочередно, двухтрубная система предполагает разделение разводки на две линии — подающую и обратку.
Двухтрубная система отопления частного дома, в сравнении с однотрубной конфигурацией, имеет следующие преимущества:
- Минимальные потери теплоносителя. В однотрубной системе выполняется поочередное подключение радиаторов к подающей линии, вследствие чего проходя сквозь батарею теплоноситель теряет температуру и в следующий радиатор поступает частично охлажденным. При двухтрубной конфигурации каждая из батарей соединена с подающей трубой отдельным отводом. Вы получаете возможность установить на каждый из радиаторов термостат, что позволит регулировать температуру в разных помещениях дома независимо друг от друга.
- Низкие гидравлические потери. При обустройстве системы с принудительной циркуляцией (необходимо в зданиях большой площади) двухтрубная система требует установки менее производительного циркуляцонного насоса, что позволяет хорошо сэкономить.
- Универсальность. Двухтрубная система отопления может быть использована в условиях многоквартирного, одно либо двухэтажного здания.
- Ремонтопригодность. На каждом ответвлении подающего трубопровода можно установить запорную арматуру, что дает возможность отсечь подачу теплоносителя и выполнить ремонт поврежденных труб либо радиаторов без остановки всей системы.
Двухтрубная система отопления
Среди недостатков данной конфигурации отметим двукратное увеличение длины используемых труб, однако это не грозит кардинальным ростом финансовых затрат, поскольку диаметр применяемых труб и фитингов меньше, чем при обустройстве однотрубной системы.
Классификация двухтрубного отопления
Двухтрубная система отопления частного дома, в зависимости от пространственного расположения, классифицируется на вертикальную и горизонтальную. Более распространенной является горизонтальная конфигурация, которая предполагает подключение радиаторов на этаже здания к единому стояку, тогда как в вертикальных системах к стояку подключаются радиаторы разных этажей.
Применение вертикальных систем оправдано в условиях двухэтажного здания. Несмотря на то, что обустройство такой конфигурации обходится дороже ввиду необходимости использования большего количества труб, при вертикально расположенных стояках исключается возможность образования воздушных пробок внутри радиаторов, что повышает надежность системы в целом.
Вертикальная двухтрубная система
Также двухтрубная система отопления классифицируется по направлению движения теплоносителя, согласно которому она бывает прямоточной либо тупиковой. В тупиковых системах жидкость по трубам обратки и подачи циркулирует в разных направлениях, в прямоточных их движение совпадает.
В зависимости от способа транспортировки теплоносителя системы делятся на:
- с естественной циркуляцией;
- с принудительной циркуляцией.
Отопление с естественной циркуляцией может применяться в одноэтажных зданиях с площадью до 150 квадратов. В нем не предусмотрена установка дополнительных насосов — теплоноситель перемещается благодаря собственной плотности. Характерной особенностью систем с естественной циркуляцией является укладка труб под углом к горизонтальной плоскости. Их преимуществом является независимость от наличия электроснабжения, недостатком — отсутствие возможности регулировки скорости подачи воды.
В условиях двухэтажного здания двухтрубная система отопления всегда выполняется с принудительной циркуляцией. В плане КПД такая конфигурация более эффективна, поскольку вы получаете возможность регулировать расход и скорость движения теплоносителя с помощью циркуляционного насоса, который устанавливается на выходящей из котла трубе подачи. В отоплении с принудительной циркуляцией используются трубы сравнительно малых диаметров (до 20 мм), которые укладываются без уклона.
Циркуляция и ее типы
По движущей силе различают два типа циркуляции теплоносителя:
- Естественный.
- Принудительный.
В агрегатах первого типа теплоноситель движется за счет энергии топлива: при нагревании жидкость расширяется и вытесняется из котла в расширительный бак, а из него в радиаторы стекает под действием силы тяжести.
Такая система проста и независима от подачи электроэнергии. Однако она подходит только для отопительных агрегатов небольшой мощности. Одноэтажный частный домик на 3–4 комнаты — ее сфера применения.
Второй тип циркуляции обеспечивает внешняя сила. Обычно это насос с электроприводом, перекачивающий теплоноситель. По размерам и мощности такие агрегаты ограничений не имеют, но они потребляют электроэнергию, поэтому придется позаботиться о бесперебойной ее подаче.
Различается циркуляция теплоносителя в агрегате и по способу подключения радиаторов к котлу:
- последовательно (однотрубный);
- параллельно (двухтрубный).
Схема с терморегулирующим комплектом для одной петли
Данная система отопления реализуется при помощи небольших термомонтажных комплектов. Они изначально рассчитаны на присоединение только одной единственной петли.
Здесь вам не придется городить сложных коллекторов, смесительных групп и т.п. Она рассчитана на обогрев помещений с максимальной площадью 15-20м2.
С виду это небольшая пластиковая коробочка, в которой смонтированы:
ограничитель температуры теплоносителя
ограничитель реагирующий на температуру окружающего воздуха в прогретой комнате
воздухоотводчики
Горячая вода поступает напрямую в петлю теплого пола без всяких коллекторов или каких-либо регуляторов. Это означает, что ее изначальная температура достигает максимальных 70-80 градусов, а остывание происходит как раз в самой петле.
Чаще всего люди применяют такие комплекты в 3-х случаях:
12
Чтобы не тянуть одну единственную петлю с первого на второй этаж, плюс применять там воздухоотводчики, можно воспользоваться этим недорогим решением.
3
Опять же в качестве альтернативы, можно воспользоваться терморегулирующим комплектом.
Во всех трех случаях вы просто его подключаете напрямую к ближайшему радиатору, стояку или коллектору отопления. В итоге у вас автоматически получается готовая петля теплого пола.
Недостатки такого комплекта:
малый комфорт – если хорошенько топить котел, пол у вас будет постоянно перегретым
Конечно можно подавать и остывшую воду из буферной емкости, но тогда мы приходим к ранее рассмотренной схеме №1. Данный же комплект предназначен для подключения именно к высокотемпературной системе, с ПЕРИОДИЧЕСКОЙ подачей в теплый пол горячей воды.
Подали порцию воды, термоголовка перекрыла поток. Далее вода остыла в петле, подали следующую порцию и т.д. Если же теплоноситель низкотемпературный, то и никакого комплекта не нужно.
Кстати, его можно подключать не только к теплым полам, но и к системе теплых стен, или к отдельным радиаторам отопления.
Более подробно с работой системы можно ознакомиться в паспорте на изделие – скачать.
второй недостаток – комплект будет эффективно работать только в двухтрубной системе
В однотрубной его будет достаточно сложно приспособить. Придется монтировать байпас и балансировочный вентиль.
Достоинства:
самый простой монтаж из всех вышеприведенных схем
Применяемость – в маленьких помещениях с редким пребыванием людей. В основном это санузлы, коридор, лоджия.
Чтобы понять какая из схем лучше и наиболее подходящая для вашего случая, можете сравнить все их недостатки и преимущества, сведенные воедино в одной общей таблице.
Взвесив все плюсы и минусы можете выбирать ту, которая наиболее полно удовлетворяет вашим потребностям и возможностям. После чего смело приступать к монтажу или приглашать специалистов для проведения ремонтных работ.
Однотрубное отопление
Однотрубная разводка предполагает соединение элементов в последовательном порядке. Здесь радиаторы наполняются теплоносителем по очереди. Другими словами, трубопровод отопления дома состоит из единой трубы, по которой рабочая жидкость перемещается к обогревательным элементам.
Подобная разводка отопительного трубопровода от котла может быть представлена в нескольких вариантах.
Горизонтальный тип
Горизонтальная однотрубная разводка предполагает расположение трубопровода в горизонтальной плоскости. Радиаторы в данном случае устанавливаются на едином уровне по отношению друг к другу.
Если горизонтальная однотрубная разводка монтируется в двухэтажном частном строении, в таком случае необходим стояк, который сможет обеспечить подачу теплоносителя к первому радиатору на верхнем этаже.
Схема разводки отопления горизонтального типа в однотрубных системах предполагает принудительную циркуляцию рабочей жидкости. Это в свою очередь требует применения специальных насосов. Такое оборудование является зависимым от электроснабжения дома.
Вертикальный тип
Монтаж однотрубного отопления с вертикальной разводкой позволяет исключить необходимость установки нагнетательных насосов, наличие которых обязательно требует горизонтальная разводка. Обусловлено это эффектом естественной циркуляции теплоносителя по трубопроводу. Обеспечивается решение расположением труб под определенным уклоном.
Отсутствие насосов делает систему отопления абсолютно независимой от электроснабжения строения. Данный фактор положительным образом отражается на удобстве эксплуатации отопительного оборудования в доме.
Принципы расчета
Пример расчетной схемы
Разрабатывая проект двухтрубной отопительной системы важно выполнить гидравлический расчет с целью определить:
- какой объем жидкости и с какой скоростью проходит через каждый узел
- как изменение режима работы каждого из устройств влияет на функциональные параметры системы в целом
- какие рабочие характеристики компонентов будут оптимальными по соотношению надежности и цены
- как правильно распределить тепловую энергию по зонам отопления и гарантировать стабильную работу системы
Гидравлический расчет базируется на данных теплового расчета дома, поскольку требуется рассчитать норму восполнения теплопотерь для каждого помещения и подобрать приборы отопления подходящей мощности. Также учитываются потери напора и давления из-за гидродинамического сопротивления при перемещении теплоносителя.
Для частного дома расчет отопительной системы можно выполнить самостоятельно, используя специализированные программы или таблицы и формулы. Но если есть цель сделать автономное теплоснабжение максимально эффективным и экономичным, требуется помощь профессионалов.
Лучшие бактерии для септиков и выгребных ям: ТОП-10 эффективных продуктов для улучшения работы очистных систем +Отзывы
Выводы и рекомендации
Двухконтурная система подходит для большинства домов разной этажности и площади. Главное – правильно подобрать конструкцию и сделать расчеты. Тогда в комнатах будет тепло, а все элементы теплосистемы прослужат долго.
При покупке комплектующих не берите дешевые китайские модели
Иначе все отопление через пару лет придется переделывать.
Если в систему планируется заливать незамерзайку, при покупке радиаторов и комплектующих обращайте внимание на совместимость с такими растворами.
Нередко установить такую теплосистему легче, чем добиться ее стабильной работы. Поэтому, если не получилось отбалансировать все элементы самостоятельно, не бойтесь обращаться к специалистам.
