Изготовление колпака для трубы дымохода своими руками

Видео описание

В этом видеоролике наглядно показан пример нарушения правил монтажа сэндвич-дымохода:

• Не соблюдено положение трубы. Она устанавливается строго вертикально. При утеплении капитальных стен пенопластом или минеральной ватой для крепления дымохода используются длинные дюбеля.
• Отсутствует отлив на боковом скате кровли. В этом случае осадки могут попасть на утеплитель и ухудшить его функции.
• Недостаточная общая высота вертикальной части. Эта ошибка приводит к ухудшению тяги.

Проблемы возникают при использовании некачественного изолирующего материала. Дешёвый утеплитель со временем усаживается, поэтому существует вероятность локального перегрева некоторых частей дымохода.

Применение дефлекторов

Основное качество дефлекторов, ради которых они применяются – способность усиливать тягу за счет отведения внешних воздушных потоков. Независимо от конструкции, любой дефлектор работает по единственному принципу – обходящий препятствие воздух создает зону с низким давлением, за счет чего в дымоходе увеличивается тяга. Хороший дефлектор может повысить эффективность дымоотводящей системы на 20%.

Кроме того, у дефлектора есть и дополнительная функция, возникающая косвенным образом – установленное на трубе дымохода препятствие предотвращает попадание в него атмосферных осадков и различного мусора.

В конструкцию простого дефлектора входят два цилиндра, один из которых находится внизу, а второй сверху, и защитный конус, также называемый зонтиком. Нижний цилиндр обычно являются частью дымовой трубы, выполненной из металла или асбестоцемента. Для изготовления самих дефлекторов используется оцинкованный металл.

Есть несколько стандартных вариантов дефлекторов:

• Дефлектор ЦАГИ;
• «Волпер» с круглым корпусом;
• Дефлектор Григоровича;
• Открытый дефлектор Astato;
• Н-образный;
• Звездообразный «Шенард».

Разные виды дефлекторов используются в следующих видах конструкций:

• Коллективные и частные вентиляционные шахты;
• Коллективные и частные дымоходы;
• Системы отвода газов и продуктов их сгорания;
• Стволы мусоропроводов.

Дефлектор на дымоход своими руками: чертежи и фото

Козырек на трубу дымохода своими руками – не редкость и сделать его пытаются многие. При наличии листа оцинкованного металла и подручных инструментов вы можете сэкономить немало средств на покупке и установке дефлектора. Для этого вам потребуются следующее:

• чертежный набор, достаточно длинная линейка, а также рулетка и маркер;
• ножницы по металлу, крепления (сверлоконечные саморезы с 15 мм прессшайбой или заклепочник);
• дрель с различными сверлами;
• материал для колпака (оцинковка, алюминий или нержавейка) толщиной 0,3-0,5 мм;
• дополнительные части металла для изготовления жестких креплений.

Для того чтобы сделать дымник на трубу дымохода своими руками, необходимо произвести соответствующие замеры, а затем, ориентируясь по чертежу, можно приступать к работе.

Используя ножницы по металлу можно сделать дымник флюгер своими руками. Для этого необходимо вырезать детали необходимого размера. Затем свернуть корпус диффузора и просверлить отверстия в верхней и нижней части, чтобы после того, как клепки будут закреплены, получилась цельная конструкция. Чертежи колпака на дымоход своими руками помогут произвести сборку правильно.

Дефлектор вентиляции: виды и характеристики дефлекторов на трубу (прочитать подробнее)

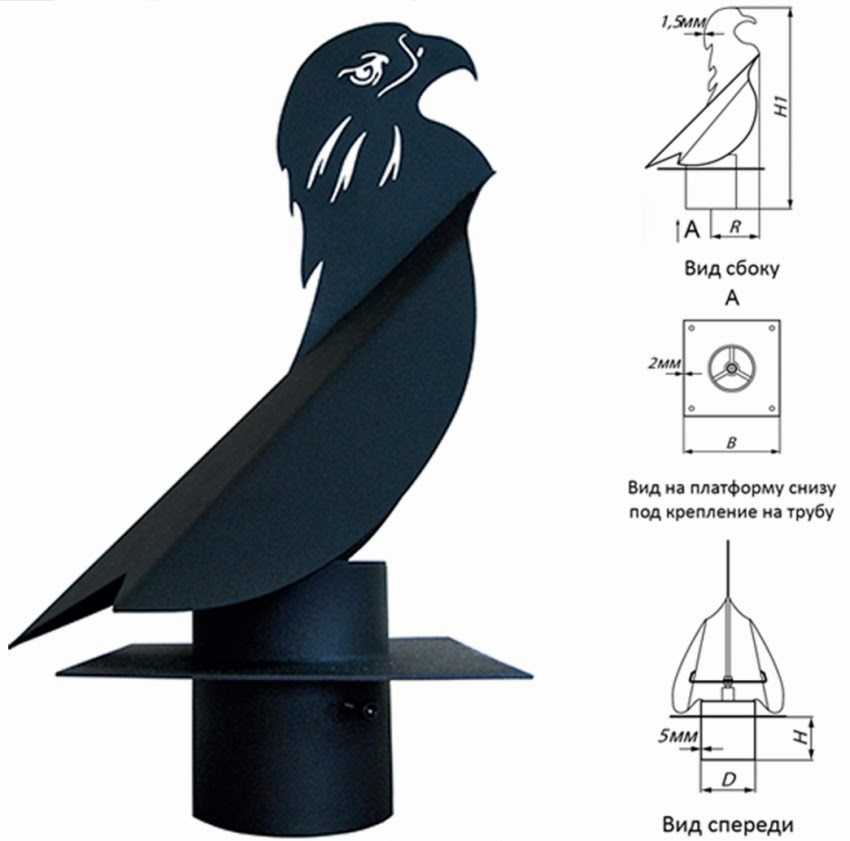

Схема устройства дефлектора-флюгера: D = 108 мм; B = 210 мм; H = 80 мм; R = 200 мм; H1 = 530 мм.

После этого можно приступать к изготовлению верхнего конуса. Крепить лапки можно прямо к нему (обычно их нужно около 6 шт).

Перед тем как полностью собрать флюгарку на трубу своими руками, не забудьте зафиксировать крепления, при помощи которых диффузор будет соединен с нижним конусом конструкции. В качестве крепления можно использовать те же самые клепки. Для того чтобы провести монтаж колпака на трубу лучше всего снять ее верхнюю часть, чтобы посадить колпак на шпильки или лапки, а затем установить обратно всю конструкцию целиком.

На заметку! Не пренебрегайте качеством установки дефлектора на трубу. Находясь под постоянной ветровой нагрузкой, некачественные крепления очень скоро утратят свои характеристики и конструкция распадется.

Конечно никакой декоративной ценности, сделанный своими руками грибок на трубе дымохода не имеет. Его конструкция примитивная, однако она способна усилить тягу на 20-25%, а также защитить кровлю от случайного попадания искр. Используя чертежи, своими руками колпак на трубу дымохода можно сделать достаточно просто и при этом затратив минимум ресурсов.

Схема-выкройка для изготовления дымника для трубы.

Причины поломок и их устранение

Есть три вида работы и устранение поломок:

1. Профилактиктический ремонт
2. Капитальный ремонт.
3. Частичный ремонт.

Профилактика проводится для чистки от сажи. Помощь профессионала не нужна. Необходимо следить за всеми частями печи, чистить от сажи и пепла.

• Печь дымит и плохо горит. Необходимо проверить тягу печи и подходит ли топливо для именно этой печи.
• Плохая отдачи тепла печи. Необходимо проверить, как плотно закрывается поддувало и дверца у топки, нужно использовать специальный жгут.
• Сильная тяга, будет весь жар уходить на улицу и прогреваться помещение не будет.
• Если будет хорошая тяга, то газы будут уходить через дымовую трубу, не будет образовываться угарные газы.
• Печь не прогревается. В дымовой трубе имеются трещины. Необходимо заделать трещины. Основной канал сужен, нужно суженный канал разобрать.
• Нет тяги. Очистить трубу с помощью гири. Если этим способом не удалось очистить, придется разбирать дымовую трубу, чтобы очистить ее. Если сажа от смолы, то необходимо развести в дымоходе огонь и таким методом очистить, также есть химические средства.
• Печь начинает дымить. Эта проблема возникает при постоянной топке печки. Нужно разобрать печь и отремонтировать внутреннюю кладку дымовой трубы. Засорился стояк. Необходимо разобрать дымовую трубу ближе к засоренному стояку и прочистить. От сильного ветра. Установить дефлектор.
• При возникновение мокрых пятен на трубе. Это образование конденсата. Обделать трубу стекловатой, нельзя топить печь сырыми дровами или топливом, сделать топливник более большим, всю дымоходную трубу сделать намного короче.
• Если после того, как долго топили печь и все равно она не нагревается, необходимо очистить дымовую трубу от сажи.
• Если появляются трещины, то нужно замазать раствором глины.
• После того, как долгое время не топили, пропадет тяга. Это означает, что в трубе стоит холодный воздух. Необходимо поджечь листок бумаги, и будет снова тяга.

Эксплуатационные поломки

• Плохая тяга и накопленная сажа в дымоходной трубе.
• В конструкции происходит разрушение материала.
• Происходит разрушение у каналов стенки.
• Оголовки начинают обмерзать.

Колпак на дымоходную трубу также можно купить, цена на него сравнительно недорогая.

Технология изготовления прямоугольной вытяжной установки с флюгаркой

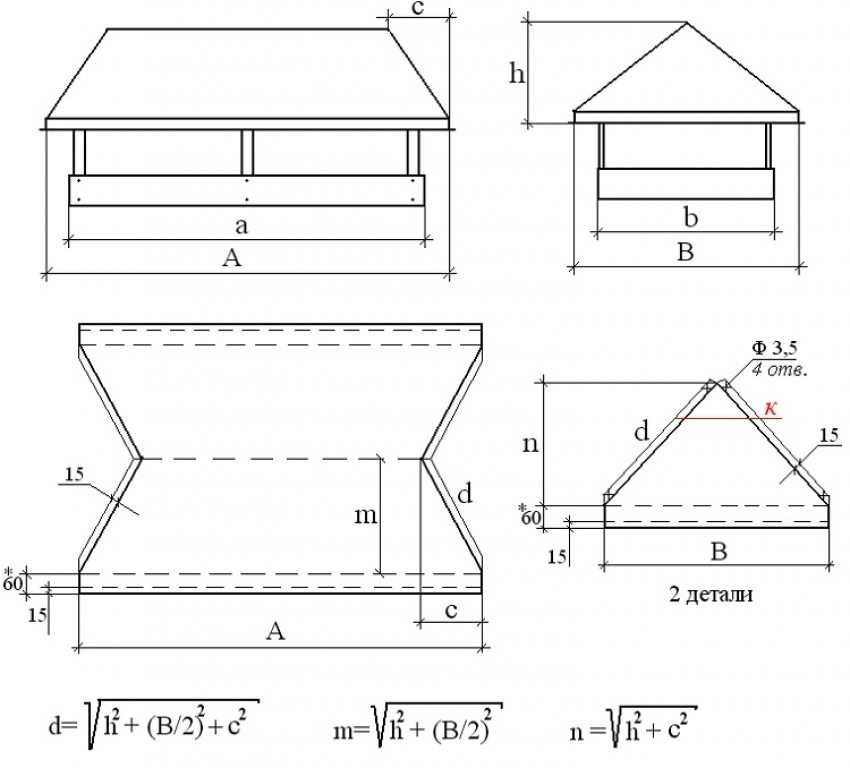

Чертеж прямоугольного колпака дымохода. (Для увеличения нажмите)

1. Вырезают из листа железа прямоугольник с учетом при сгибе, чтобы было 10 см на посадку дымовой трубы.
2. По сторонам делают косые надрезы на одинаковом расстоянии, при соединении эти надрезы дадут трапециевидные сегменты.
3. Далее делают четыре стойки, прикрепляют на углах прямоугольника, закрепив заклепками.
4. Загнуть кончики, получается отверстие, как на чертеже.
5. Отдельно вырезают прямоугольник: загибают в виде арки, закрепляют — это уже готовая вытяжка, для оригинальности можно изготовить флюгарку.
6. Готовую конструкцию устанавливают в дымоходную трубу.

Крепление трубы с установкой делают согласно тому, из чего сооружена дымовая труба.

Монтаж дымника на кирпичную трубу

При установке дымника в первую очередь необходимо учесть, что масса его внушительна (может достигать 70 кг). Поэтому, прежде чем устанавливать этот аксессуар, необходимо определиться с принципом крепления.

ОСТОРОЖНО!

Крепление дымника должно быть максимально надежным и устойчивым к порывам сильного ветра.

Иначе, если ветер сдует этот массивный элемент, то, в лучшем случае, он повредит кровельное покрытие, или же, что хуже — принесет вред здоровью детей, играющим во дворе, или прохожим.

Крепить верхушки труб можно:

• дюбелями с саморезами (если труба выполнена из облегченного кирпича);
• анкерами (если масса элемента значительна).

Крепление дымника саморезами следует производить к самому верхнему ряду кирпичной кладки трубы. Так как чаще выполняется исполнение трубы из облегченного материала, то сверлить отверстия под дюбель следует в цементных швах кладки. Диаметр сверла (как и дюбеля) должен быть 8 мм.

Монтаж дымника-флюгера

Чтобы не терять значительное время на соотношение отверстий в трубе и аксессуара, сверлить лучше по отверстиям в колпаке, уже надетом на дымоход. Для большей надежности рекомендуется обмакнуть дюбеля в цементный раствор перед их введением в стену.

Высверлив все отверстия и установив дюбеля, закрепить элемент саморезами.

Последовательность выполнения работ по монтажу кованого дымника анкерами:

• по размеру трубы собрать фартуки в форме короба;
• изготовленный короб надеть на трубу;
• на короб установить дымник с кронштейнами так, чтобы была возможность отметить на трубе и кронштейнах отверстия для сверления;
• просверлить в коробе необходимые отверстия (8,5 мм);
• в трубе высверлить по отмеченным местам отверстия под анкеры в 10 мм. Глубина вхождения не менее 3 см;
• в отверстия установить анкеры;
• на короб надеть крышку с кронштейнами;
• по соответствию отверстий закрепить элементы болтами.

ВАЖНО!

Трубы под анкерные крепления должны быть выполнены из плотных (не пустотелых) материалов.

Иначе тяжелая конструкция дымника не будет прочно закреплена.

В разрезе

Далее для защиты дымохода от влаги и законченности его оборудования монтируют кожухи, которые также несут декоративные функции.

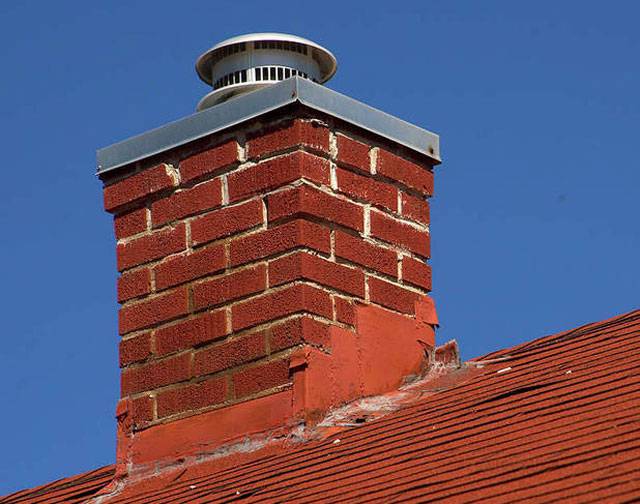

Зонт дымовой трубы – за и против

В пользу установки различных заглушек (другие названия — гриб, зонтик, флюгарка, дымоход) на концах дымохода говорят следующие аргументы:

• Зонт частично защищает дымоход от обдува ветром и тем самым снижает вероятность опрокидывания дымохода;
• колпак дымохода служит защитой от мусора и попадания влаги из атмосферных осадков;
• в случае сетчатых конструкций предотвращает гнездование птиц внутри дымохода;
• Продлевает срок службы кирпичной дымовой трубы, повреждаемой ветром, дождем и снегом;
• гриб с элементами декора дополняет архитектурный стиль постройки.

Кожух дымохода снабжен сеткой по бокам, защищающей дымоход от птиц.

Теперь рассмотрим контраргументы. Главный недостаток — грибовидная крыша на дымоходе препятствует выходу продуктов сгорания. Это означает, что он предотвращает свободный выход газов, создавая заметное аэродинамическое сопротивление. Это означает, что дымоходный зонт не увеличивает тягу в дымоходе, а, наоборот, уменьшает ее.

Второй недостаток использования насадок неоднократно подтверждается грустной статистикой. Все дело в том, что одним из продуктов сгорания углеводородов является водяной пар, который вместе с дымом выбрасывается в атмосферу. Высокоэффективные бытовые дизельные и газовые котлы выделяют газы при низкой температуре (до 120 ° C). Газы охлаждаются по мере продвижения вверх по дымоходу и затем контактируют с металлом вытяжки.

Примеры обледенения дымоходов с заглушками

Водяной пар сразу конденсируется и замерзает при минусовых температурах, что приводит к обледенению зонта дымохода, блокируя поперечное сечение дымохода, как показано на фото. В результате в комнату попадает угарный газ и отравляет обитателей дома. Есть и другие аргументы против установки зонтиков:

1. В современных круглых дымоходах птицам негде устроиться, поэтому их не нужно накрывать сеткой.
2. Правильно сделанный дымоход имеет камеру для сбора конденсата со сливом в нижней части, откуда безопасно стекает вода, попавшая в трубу в виде атмосферных осадков.
3. Установленные на дымоходе твердотопливных котлов и плит вытяжки из оцинкованной стали горят 3-5 лет за счет постоянного контакта с высокотемпературными газами (150-200 ° C). Необходимо установить дефлектор из нержавеющей стали, что увеличивает цену изделия.

Изготовление колпака для дымохода своими руками

Своими руками легко можно сделать оголовок с плоской или полукруглой крышей, для этого понадобятся только начальные слесарные навыки.

Рассмотрим второй вариант, фото чертежей смотрите ниже.

В качестве материала для изготовления самого зонта можно использовать оцинкованную листовую сталь толщиной 0,5 мм, также подойдет лист из металла, покрытого порошковой краской.

Основание, с помощью которого колпак будет смонтирован в верхней части дымохода, и стойки, соединяющие основание с зонтом, можно сделать из той же листовой стали.

Другой вариант — использовать металлическую планку для основания и уголки для стоек. Лучше, если вся конструкция будет изготовлена из одного материала.

Чтобы изготовить колпак, необходимо:

• провести разметку, нанеся на лист металла нужную форму навершия, и вырезать его (в большинстве случае необходима прямоугольная заготовка);
• придать получившемуся прямоугольнику из листового металла полукруглую форму, проще всего воспользоваться для этого трубой подходящего диаметра;
• изготовить из металлического профиля стойки, в верхней и нижней частях при этом необходимо проделать отверстия, также их надо изогнуть;
• соединить полукруглый зонт и стойки с помощью заклепок;
• таким же образом скрепить стойки и основание. Более подробно на видео ниже.

После этого оголовок можно установить на трубу.

Четырехскатный колпак

Изготовить колпак с четырехскатной крышей сложнее. Сначала надо подготовить эскиз на бумаге, а затем сделать чертеж-развертку, также можно воспользоваться готовыми эскизами и чертежами

При этом важно тщательно рассчитать все размеры

ОБРАТИТЕ ВНИМАНИЕ!

Перед тем, как вырезать по готовому чертежу крышу дымника, нужно сделать выкройку в натуральную величину из картона, плотной бумаги или другого подходящего материала, чтобы убедиться, что все расчеты верны, и готовый колпак идеально подойдет по размеру к трубе.

Вырезав заготовку крыши из листа металла, ее надо согнуть таким образом, чтобы получился объемный зонт, и соединить заклепками.

Расчет

Сделать простой колпак для дымохода своими руками довольно легко. Однако изготовление сложных и наиболее функциональных конструкций может отнять много времени.

При этом в продаже всегда можно найти оголовки труб, также изготавливают их на заказ по индивидуальным проектам.

Качественно сделанный, правильно выбранный и грамотно установленный колпак для дымохода одновременно будет выполнять защитные и декоративные функции, благодаря ему вся постройка приобретет завершенный вид, а труба прослужит гораздо дольше.

Как сделать дымник для дымохода своими руками

Невзирая на то, что конструкция накрывки проста (о чем мы уже неоднократно говорили), сделать подобное приспособление в домашних условиях достаточно сложно. Следовательно, если опыта в данной сфере у вас нет, вначале сделайте точный чертеж и перенесите его на кусок картона соответствующего размера, вырежьте и тщательным образом продумайте возможные способы крепежа и соединений. Затем, как только ситуация более-менее прояснится, вырежьте соответствующие части из металла и можете начинать сборку

Повторимся, очень важно правильно измерить дымоходную трубу, а также четко придерживаться полученных данных в процессе изготовления

Чертеж колпака на дымоходную трубу

Ниже приведен один из простейших вариантов – чертеж колпака, выполненного с крышей на четыре ската. Для определения правильного угла используйте формулу, указанную на первом рисунке.

Виды колпаков для дымохода

По форме дымник должен соответствовать сечению трубы.

Таким образом колпаки для дымоходов могут быть:

• круглыми;
• квадратными;
• прямоугольными.

Основные варианты конструкций дымников:

• колпак-домик с четырехскатной крышей;
• домик с щипцовой крышей;
• дымник с полукруглой крышей;
• колпак с конусообразным зонтом;
• с плоским зонтом.

Дымники могут быть оснащены дополнительными элементами:

• искрогасителем;
• кованым орнаментом;
• флюгером и так далее.

Если искрогаситель — это сугубо функциональный элемент, то ажурная ковка необходима для придания колпаку оригинального и привлекательного вида. Также она служит защитой от мусора и птиц, но с этими задачами справится и обычная решетка. Флюгер не только показывает направление ветра и выступает в качестве украшения — благодаря его наличию тяга в трубе увеличивается.

Материалы изготовления

Для изготовления оголовков дымоходов используются:

• листовая оцинкованная сталь;
• нержавеющая сталь;
• медь.

Оголовки труб из оцинкованной стали хорошо переносят агрессивные воздействия среды, они практичны и долго не теряют свой цвет под солнечными лучами. Они могут быть дополнительно покрыты цветным полимерным материалом (полиэстером).

В продаже можно найти такие колпаки любого цвета, это позволяет подобрать оттенок, который будет гармонично сочетаться с расцветкой трубы и крыши. Нержавеющая сталь — материал более высокого класса, изделия из него окажутся более долговечными.

Медь — самый долговечный материал для колпака дымохода. В случае правильной установки такой дымник прослужит больше ста лет. Медные колпаки хорошо сочетаются с водостоками и другими элементами, выполненными из этого металла, а также с кровлей из натуральной черепицы.

Со временем выполненный из этого металла оголовок не только не потеряет своего вида — напротив, он покроется благородной патиной.

Виды дефлекторов

Хуже всего простые оголовки работают при потоках воздуха снизу-вверх. Ударяясь в колпак, они отталкиваются и движутся навстречу поднимающимся из трубы потокам дыма. Повышается давление наверху дымохода, опрокидывается тяга. Более эффективными в этом случае являются дефлекторы.

Это конструкции с диффузором, призванные улавливать ветер, рассеивать его потоки и выводить. Тем самым создаётся разряжение внутри дефлектора, которое способствует тому, что потоки горячего воздуха из дымохода устремляются вверх. Некоторую стабилизацию давления на вершине дымохода дают обычные оголовки. Но если они повышают тягу на 15 – 20 % по сравнению с открытой трубой, то диффузоры увеличивают этот процент до 30 – 40 %.

Существует несколько видов дефлекторов:

• ЦАГИ.
• Вольперта – Григоровича.
• Н-образный дефлектор.
• Ротационный: шаровидный, флюгер.

Центральный Аэрогидродинамический Институт разработал универсальную модель дефлектора. Он состоит из закреплённого на дымоходе кольца и соединённого с ним зонта с экраном цилиндрической формы. Попадающие в конструкцию снизу потоки ветра рассеиваются, ударяясь о крышку зонта и стенки цилиндра, затем выходят через зазоры между ними. Дымоход защищён от осадков и сильного направленного ветра.

Имеет минусы:

• В безветренную погоду тяга ухудшается.
• При сильных морозах небольшое расстояние между зонтом и цилиндрическим экраном может покрываться льдом, мешая проходу дыма.

Дефлектор Вольперта-Григоровича выглядит как двухъярусная «юбка». Нижняя его часть – усечённый конус или цилиндр, верхняя – 2 конуса, прямой и обратный. Криволинейная поверхность диффузора эффективна при низких ветрах.

Н-образный дефлектор очертаниями похож на букву Н. Дымовой канал соединяется с поперечной трубой того же диаметра, на обоих концах которой два патрубка, параллельных дымоходу. Ветровые потоки могут попадать только в боковые каналы. Большая их часть тут же уходит вверх, не мешая отработанным продуктам горения. Оставшаяся часть, попадая в поперечный канал, не способна создать серьёзного давления и выводится вместе с дымом. Исключено задымление. Козырька в такой конструкции не требуется, поскольку устье защищено поперечной трубой.

Круглая турбина в безветренную погоду стоит на месте, не препятствуя выходу дыма из её отверстий. Под действием ветра же она вращается, создавая внутри пониженное давление и усиливая тягу.Дефлекторы, имеющие аэродинамические свойства, вращаются вокруг своей оси под действием потоков воздуха. Флюгер или флюгарка защищает устье дымового канала со стороны ветровых потоков, которые вынуждены обходить его, создавая разряжение.

Ротационные дефлекторы обычно устанавливают там, где используют газовое отопительное оборудование. Для котлов на ТТ с высокой температурой дымовых отходов монтировать их не рекомендуется.

Из всего сказанного можно сделать выводы:

• Если оголовок монтируется на дымовую трубу котла на ТТ, то достаточно будет простого колпака, сделанного из меди, цинк-титана или нержавеющей стали. Сетки лучше не устанавливать в районах с очень морозной зимой во избежание обледенения.
• Для отопительных котлов на газе допустимы дефлекторы, улучшающие тягу. В районах с частыми ветрами, находящимися на возвышенностях, их восприимчивость к потокам воздуха будет как нельзя кстати.
• Оголовки на кирпичные трубы дымоходов с боковыми воздуховодами, особенно от оборудования с высоким КПД, желательно делать двускатными или вальмовыми, не закрывающими проход отработанным газам.

Выбор формы и материала

Колпак на дымоход был изобретён довольно давно. Он решает несколько практических задач:

• защищает дымоход от внешней факторов: дождя, снега и ветра;
• выступает в качестве дополнительного украшения крыши.

Важно обеспечить, в первую очередь, защиту от ветра и осадков, иначе стенки дымохода будут разрушены под влиянием погодных условий. Колпак надо выбирать в соответствии с:

Колпак надо выбирать в соответствии с:

• типом канала;
• диаметром отверстия.

Основываясь на этих показателях, подбирают:

• выполненный из хрома и никеля колпак, если дом отапливается газом;
• съемное изделие, если квартира отапливается камином, твердотопливным котлом или дровяной печью.

Основными типами считаются модели с круглым и квадратным основанием, стационарные или откидные, изготовленные из жести — хромоникелевые или чёрные. Многие модификации лишены основания. Их закрепляют непосредственно на дымоходном канале. Сегодня появились дымники из оцинкованной или нержавеющей стали, меди. Имеется возможность также подобрать модификации так, чтобы оттенок колпака сочетался с цветом крыши. Выбранный вариант должен по функциональности соответствовать конкретному типу трубы. Он также должен подходить постройке по стилю.

Изготовление колпака своими руками

Наиболее распространённым и универсальным вариантом является прямоугольный колпак с четырьмя скатами. Такое изделие несложно приобрести, но сделать своими руками можно более простой, но не менее эффективный полукруглый вариант.

Полукруглый дымник прост и удобен в эксплуатации

Для этого понадобятся лист оцинкованного металла толщиной от 1 мм, заклёпки, ножницы по металлу. Комплекс приспособлений дополняет маркер для проведения разметки. Предварительно определяют размеры конструкции и делают чертёж в натуральную величину на картоне. Сделать чертёж можно самостоятельно или же взяв за основу готовую схему и скорректировав её параметры.

Для полукруглого дымника можно использовать чертеж скатной конструкции, изменив форму крышки

Комплекс работ по изготовлению дымника предполагает следующие этапы:

1. Из листа металла вырезают прямоугольник, который станет полукруглой крышей дымника. Для этого на металл переносят чертёж и ножницами вырезают элемент.

2. Из того же металла нарезают полосы, из которых будет собираться каркас для крепления колпака на трубу. Ширина полос должна быть около 10 см, а длина зависит от размеров дымохода.

3. Конструкцию собирают по чертежу, скрепив заклёпками или сваркой каркас и вертикальные стойки. Затем сгибают прямоугольный лист, фиксируют его с двух сторон к каркасу.

Видео: изготовление дымника

Сделать колпак на дымоходную трубу своими руками несложно, но важное значение имеет точное определение параметров изделия. Качественные материалы также являются залогом создания долговечной конструкции

Как самостоятельно изготовить защиту на оголовок трубы

Как мы уже говорили выше, сделать своими руками хороший зонт для дымовой трубы сможет практически любой человек, который знаком с азами черчения и умеет держать в руках инструмент. И прежде всего нужно определить форму будущего изделия.

Если дымоход кирпичный, то форма защиты будет квадратная или прямоугольная, а если дымоход имеет круглое сечение, то делать нужно зонт такой же формы.

Мы рассмотрим изготовление простейшего круглого колпака.

Для этого вам потребуется инструмент:

• Линейка и циркуль. Если своих нет, можно попросить их у школьников.
• Ножницы по металлу.
• Маркер, лучше на спиртовой основе, чтобы не размазывался по материалу.
• Дрель со сверлом.
• Заклепочная машинка.
• Хомут, имеющий диаметр дымохода.

Из материалов вам нужно будет приобрести лист оцинковки и заклепки на заклепочный пистолет.

1. Делаем чертеж. Он состоит из 3 полос, каждая имеет 20 см в длину и 2 см в ширину, и круга, диаметр которого будет на 10-15 см больше внешнего диаметра дымовой трубы. От центра круга до его края проводим линию радиуса, после чего от центра круга проведите вторую линию, образующую сегмент с углом в 30⁰-45⁰.
2. Переносим чертеж на лист оцинковки и вырезаем детали с помощью ножниц по металлу. Соблюдайте технику безопасности. Пользуйтесь защитными перчатками.
3. Вырежьте сегмент из круга и сверните заготовку конусом. В месте нахлеста просверлите несколько отверстий и скрепите заготовку заклепками.
4. С внутренней части конуса приложите полосы стойки с трех сторон и закрепите их заклепками.
5. Установите на оголовок трубы изготовленную защиту и зафиксируйте ее на трубе хомутом. Следите за тем, чтобы расстояние между оголовком дымохода и краем зонта было не менее 10 см.

Правильно изготовленный колпак защитит материал дымохода, увеличит тягу и станет прекрасным украшением вашей постройки, будь то частный дом или небольшая баня.

Существующие виды колпаков на дымоход

Большое количество разновидностей дымоходных колпаков возникает из-за разнообразия самих труб по форме, стилистике и габаритам.

На сегодняшний день в специализированных строительных магазинах предлагаются следующие виды колпаков:

• Флюгарка стандартного типа. Это пирамидальный зонтик, производимый из листового металла и закрепляемый на фартуке-капельнике посредством кронштейнов.
• Флюгарка на четыре ската. Внешне изделия напоминают вальмовую крышу с четырьмя скатами. Идеально такой колпак сочетается с прямоугольной кирпичной трубой.
• Флюгарка, дополненная зонтиком в виде полукруга. Обычно такое изделие можно встретить на крышах домов, оформленных в европейском стиле. Считается, что такой колпак малоэффективен и выделяется лишь оригинальным внешним видом.
• Плоская флюгарка. Выглядит как плоский зонт в форме прямоугольника и устанавливается на зданиях таких архитектурных стилей, как минимализм или модерн. Недостатком такой конструкции является то, что снег скапливается на плоском основании и кронштейны деформируются под его весом.
• Круглая флюгарка с конусовидным зонтом. Чаще всего устанавливается такой колпак на круглую трубу из нержавеющей стали. На данную модель капельник не устанавливается.

Пошаговая инструкция изготовления простейшего колпака

Исходные данные: труба дымохода из нержавейки Ø 120 мм, котел твердотопливный, колпак изготавливается из оцинкованной и окрашенной полимерной краской листовой стали толщиной 0,45 мм.

Труба дымохода из нержавейки

Мы рассмотрим самый простой, но очень эффективный вариант колпака. Сделать его можно в домашних условиях без использования специальных инструментов и оборудования, имеющегося у профессиональных жестянщиков.

Шаг 1. Определитесь с диаметром колпака. Практики рекомендуют, чтобы его края выступали за периметр трубы не менее чем по 10 см с каждой стороны. Имея это значение можно узнать диаметр круга, который надо вырезать из металла.

Круг вычерчивают на листе металла

Расчеты делаются таким образом.

1. К диаметру трубы прибавьте величину свеса колпака с каждой стороны. В нашем случае диметр трубы 120 мм, к этому значению прибавим 200 мм (100 мм+100 мм), получится 320 мм.
2. Теперь эту сумму нужно увеличить еще на 50 мм. Это увеличение требуется для компенсации уменьшения размеров на загиб колпака. Дело в том, что он будет иметь форму конуса, а при загибе диаметр плоского круга уменьшается. В нашем случае для изготовления колпака следует вырезать круг радиусом (320+50):2=185 мм.

Конечно, это не настоящие математические расчеты, они намного сложнее. Но для колпака нет надобности точно рассчитывать все размеры, допуски в несколько сантиметров никакой роли не играют.

Расчерчивание металла с допуском на изгиб

Если желаете изготавливать более простую конструкцию конуса, то сегмент не вырезайте, а только прорежьте вертикальную линию к центру круга. Во время изгибания лишний металл уйдет в нахлест, в этом месте удобно просверлить отверстия и поставить заклепки.

Шаг 2. Ручными ножницами по металлу вырежьте заготовку, удалите клин из круга.

Вырезанная заготовка

Шаг 3. Сделайте с двух сторон заготовки специальные подгибы для фиксации конуса. Это следует делать в тех случаях, когда для крепления конуса не будут использоваться заклепки. Подгибы нужно делать молотком.

Подгибы для фиксации конуса делают молотком

Высота примерно 0,5 см, наворачивание в противоположные стороны. До конца подгибы не сжимайте, это делается на финишном этапе изготовления конуса. Если работать киянкой сложно, то можно сгибать металл обыкновенными пассатижами. Линия получится не такой ровной, но это не имеет значения. Колпак устанавливается очень высоко на дымоходе, с земли такие незначительные проблемы совсем незаметны.

Подгибать металл можно пассатижами

Шаг 4. Согните конус, осмотрите соединение. Если какие-то части мешают фиксации, то их следует подогнуть или отрезать. Замок должен срабатывать четко по всей длине колпака.

Согнутый конус

Шаг 5. Придайте колпаку форму. Для этого его нужно постепенно сгибать на так называемой правке. Это кусок трубы диаметром ≈ 50 мм, закрепленной в тисках. Постепенно сгибайте круг до того момента, пока он не примет форму конуса. Постоянно проверяйте изделие, слишком перегибать не стоит.

Сгибание колпака

Шаг 6. Соедините замок и склепайте его. Старайтесь, чтобы линия была максимально ровной.

Склепать замок можно киянкой

На этом самый сложный этап изготовления колпака закончен, можно приступать к подготовке ножек для его фиксации. Вначале изготавливаются сами ножки, для них необходимо иметь три полосы металла шириной примерно 2 см и длиной до 15 см. Для придания ножкам большей жесткости следует по краям сделать фальц.

На ножках делают подгибы — фальц

Изготовление ножки, процесс

К трубе колпак фиксируется хомутом. Его можно купить готовым в специальном магазине или сделать самостоятельно. Второй вариант потребует больше времени, но зато конструкция имеет законченный дизайн в одном стиле.

Последний этап – сделайте разметку мест фиксации ножек к колпаку, высверлите отверстия и закрепите элементы. Для крепления лучше пользоваться заклепками. Такими же метизами крепится нижний конец ножек к хомуту. Теперь осталось закрепить колпак на трубе дымохода.

Крепление ножек

Крепление кольца к ножкам

Колпак на трубе

Фиксация кольца колпака

Зачем нужен

Возможно, у вас возник вопрос, почему раньше (лет так 50 и более назад) на печные трубы колпаки не одевали? Все дело в доступности материала. В то время в нашей стране достать хороший листовой металл было иногда весьма затруднительно. Конечно, это немного снижало срок службы трубы печи и ее приходилось перекладывать (нередко вместе с самой печью) гораздо раньше, чем если бы дымоход был защищен сверху колпаком.

Другой вопрос – насколько эффективна такая защита? Если мы заглянем в справочники, то обнаружим следующую информацию: для кладки трубы печи рекомендуется применять огнеупорный полнотелый кирпич с показателем морозостойкости не менее 40. То есть тот кирпич, который выдержит без разрушения более 40 вот таких циклов: кирпич помещают на 8 часов (!) в воду, затем – на 8 часов в морозильную камеру; затем дают ему оттаять и повторяют весь процесс.

Чем выше марка по морозостойкости (она прописана в документах, прилагающихся к той партии кирпича с завода-изготовителя, из которой вы покупали себе кирпич для кладки печи и ее трубы), тем дольше прослужит вам вся конструкция.

Разновидности колпаков

Колпак на вашу дымоходную трубу может значительно отличать по своему техническому назначению. Для понимания разделяют их на три основных вида:

1. Конусные.
2. Цилиндрические.
3. Распашные.

Конусный колпак

Наибольшее распространение получил именно первый вид, за счет своей крайне низкой стоимости и просторы монтажа. К основным преимуществам именно такой конструкции нужно отнести возможность не только качественной защиты канала от осадков и мусора, но и формирование тяги. Хотя, с функцией формирования тяги конусные колпаки справляются хуже, а все из-за особенностей конструкции. Со всех сторон открыт, а особенная форма крышки позволяет создавать разряжение, тем самым создавая тягу.

Цилиндрический колпак

Но, лучше с такой задачей способен справится цилиндрический «зонт». Он, представляет собой закрытый цилиндр с внутри конусной крышкой. Принцип работы тот же, но за счет закрытия большего пространства, тяга может усиливаться намного лучше. Да и защита от ветров обеспечивается в большей степени, то есть погодные условия не влияют на формирование тяги. Единственный недостаток – это плохая работа в условиях тумана, но этот недостаток скорей можно приписать ко всем устройствам.

Поворотный колпак

Колпак на ваш кирпичный дымоход или металлический можно сделать и по другой системе. Здесь нет разницы для кирпича или металла делается, основной упор направляется на форму козырька. В отличие от двух других типов – этот появился относительно недавно и смело занимает свою нишу, постепенно вытесняя другие конструкции. Особенность легко читается по картинке, устройство построено таким образом, чтобы в зависимости от того, как дует ветер, поворачивать свой «капюшон» за ним, тем самым формируя внутри среду с хорошей тягой. Круговое движение происходит за счет специального шатуна с роликом. Единственно, такая конструкция не доскональная в плане обеспечения защиты от мусора.

Все другие типы конструкций могут закрывать канал в зависимости от предпочтений владельца. На самом деле конструкций огромное множество, и все их перечислить просто невозможно.

Кстати, нужно уточнить из какого материала зачастую делаются колпаки:

• «оцинковка».
• «нержавейка».
• медь.
• сплавы титаны и цинка.
