Преимущества автономного водоснабжения
Основное преимущество автономного оборудования заключается в том, что удается получить воду, по качеству схожую с родниковой. В воде отсутствуют: ржавчина, хлор, бактерии. Другими плюсами подобного оборудования можно назвать следующие:
- Экономия бюджета. При проведении водопровода от колодца в дом значительно экономятся расходы, человек пользуются природной водой, не оплачивая ее потребление. Кроме того, установка такого водоснабжения обходится гораздо дешевле, нежели другие виды источников.
- Самостоятельный контроль за работой системы. Вы можете сами регулировать напор воды, прокладывать новые трубы в баню, к дачному участку.
- Отсутствие вредных веществ (хлор), которые добавляют для очистки воды.
- Не придется заполнять много документов. Чтобы получить разрешение на бурение скважины придется собрать немало документов и обойти не одну инстанцию, а при системе автономного водоснабжения об этих хлопотах можно позабыть.
Даже если будут перебои с электричеством, вы не останетесь без воды, добыть ее можно простым способом, опустив ведро в колодец.
Выбор места для колодца
Самостоятельно определить, где лучше сделать колодец, чтобы вода была ближе, и чтобы ее качество было удовлетворительным, невозможно. По этому вопросу лучше посоветоваться со специалистом. Но есть и другие ориентиры при выборе места под будущий колодец:
- можно узнать у соседей, которые уже имеют колодцы, какая у них глубина, какая почва на участке, какие проблемы возникали при строительстве и расположить свой колодец неподалеку от соседского (желательно в более высоких местах рельефа участка);
- колодец должен располагаться на расстоянии не менее 30 м от туалетов, мусорных ям, мест содержания животных и других источников загрязнения грунтовых вод;
- нужно учесть не только вид участка в настоящее время, но и строения, планируемые в будущем (сарай, баня, беседка и др.), так как место колодца уже нельзя будет изменить;
- для удобства пользования расстояние от предполагаемого места колодца до дома должно быть оптимальным.
Рытье колодцев следует планировать на самый сухой период (конец лета – начало осени), когда грунтовые воды залегают до самого низкого уровня.
К устройству колодца лучше всего приступать в конце лета и осенью, когда уровень грунтовых вод находится на самой низкой отметке
Техника безопасности при копке колодца
Во время проведения земляных работ на участке необходимо соблюдать требования безопасности.
Стоит обращать внимание на безопасность окружающих: чтобы посторонние и дети не подходили к месту работы. Возможно, потребуется изготовить ограждения. Выкопанный грунт не складируют ближе 3 метров от шахты, а в лучшем случае его сразу транспортируют в безопасное место
Выкопанный грунт не складируют ближе 3 метров от шахты, а в лучшем случае его сразу транспортируют в безопасное место.
На территории работы не должны находиться лишние предметы и не используемые в процессе инструменты.
Перед работой проверяют все грузоподъемные механизмы, веревки, треноги и др.
Механизмы тестируют на наличие останавливающего устройства (системы стопорения).
Емкость для поднятия грунта должна быть оснащена страховочным концом и крепко привязана к веревке.
Во время работы способом осаждения колец, верхний край кольца не опускают ниже уровня поверхности, чтобы не допустить обрушения стенок шахты.
Если в шахте не хватает кислорода, проводят принудительную вентиляцию с применением компрессора или вентилятора.
Все действия работников комментируют голосом.
Землекоп, находящийся в шахте, должен быть в защитной каске.
Также необходимо проработать способ экстренной эвакуации работника из ямы в случае опасности.
Техника копки
Бурение выполняется по несколькими технологиям:
- открытое;
- закрытое;
- шахтное;
- трубчатое.
Рассмотрим подробнее эти типы колодцев.
Открытый

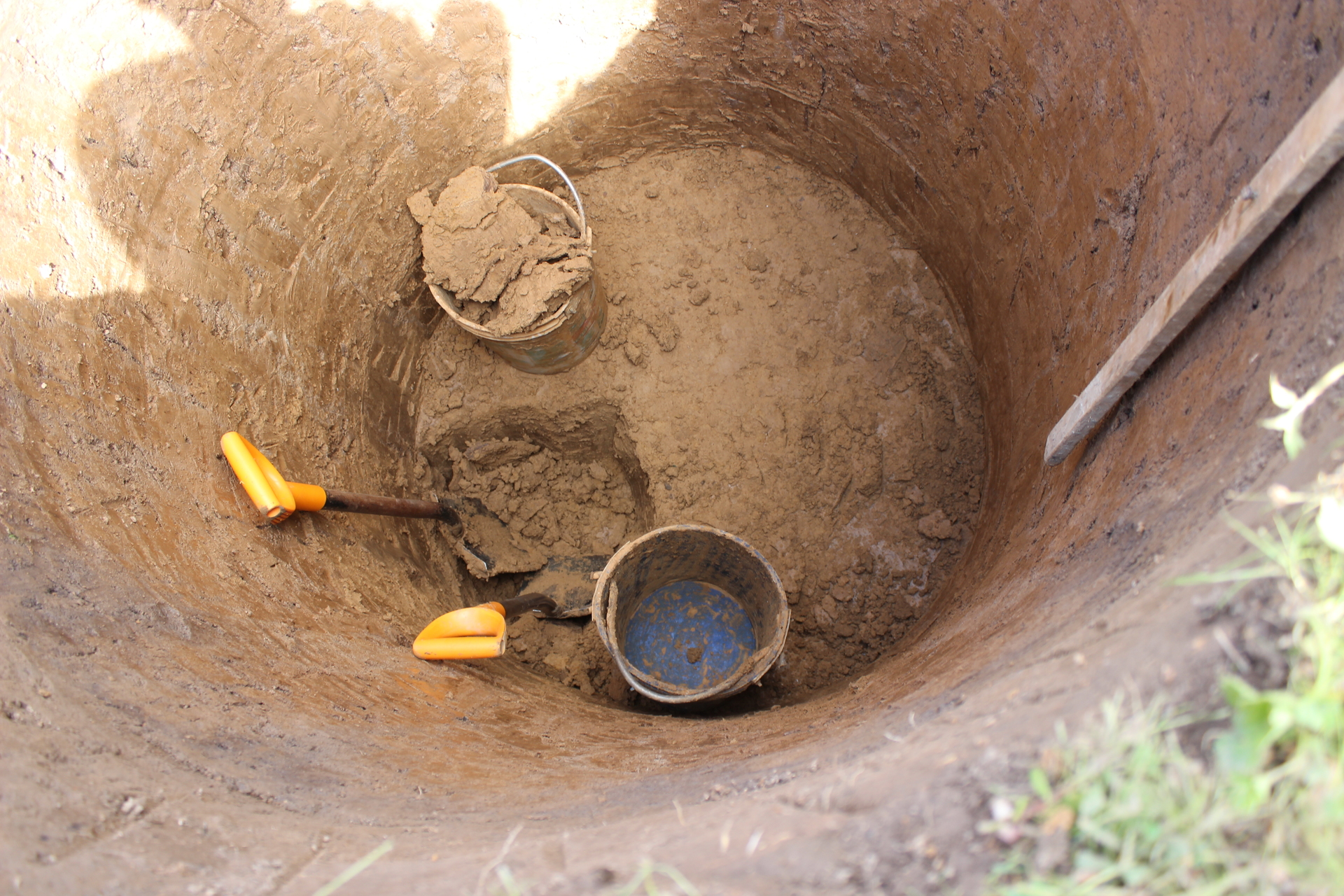

Вырыть шахту можно открытым способом. Для этого выкапывается яма нужной глубины. Диаметр шахты должен быть на 20 см больше, чем диаметр ж/б кольца. После опускания бетонных изделий они между собой обязательно соединяются. Стыки также заделываются. Образовавшееся пространство между стенками шахты и грунтом засыпается землей.
Закрытый
Дачный источник можно сделать закрытым способом. Перед тем как выкопать колодец необходимо в грунте подготовить яму глубиной до 2 м. В нее аккуратно погружается ж/б кольцо.
По мере углубления установленная коконструкция постепенно будет погружаться вниз. Аккуратно сверху монтируется второе, третье кольца и так далее. Последнее должно возвышаться над уровнем почвы.
Строительство таким методом требует определенных навыков.
Шахтный
Шахта, которую следует укреплять от осыпания грунта. Ранее это выполнялось посредством бревен. В настоящее время ствол или шахту укрепляют бетонными круглыми кольцами. В результате источник защищается от сточных вод и загрязнения.
Трубчатый
Выкопать колодец самому, используя трубчатую технологию, сложно. Данный метод подходит в случае, когда водоносный горизонт располагается достаточно близко. Более того, для копки используется специальное оборудование, которое стоит немалых денег.
Особенности технологий копки
Каждая из этих техник копки имеет свои плюсы и минусы. Также требуются разные финансовые вложения. При открытой копке обязательно привлекается спецтехника, что уже увеличивает цену всего проекта. В случае с закрытой технологией стоимость работ обойдется дешево, так как необходимы только затраты для доставки железобетонных колец. Их установку можно выполнить своими руками по мере их заглубления.
Что касается трубчатого способа, то он самый дорогостоящий и технологичный. Ну а шахтный способ – трудоемкий и требует особых навыков. Поэтому, возможно, придется нанимать специалиста.
Плюсы
| Достоинства | |
| Технологии | Плюсы |
| Открытая |
|
| Закрытая |
|
| Трубчатая |
|
| Шахтная |
|
Производительность (дебит) источника
При создании автономного источника водоснабжения необходимо учитывать дебит. Это объем воды, который он дает за определенную единицу времени.
- У колодцев данный показатель в среднем составляет 1,5-3 куб. м/час. Для небольшого дачного домика этого достаточно. Если участок большой и вода будет использоваться не только для приготовления пищи и питья, но и для полива зеленых насаждений и других хозяйственных нужд – этого не хватит. Объем воды в колодце восстанавливается медленно, а при сезонных изменениях она может совсем уйти.
- Скважина на неглубокий песок и известняк имеет в среднем дебит 5 куб. м/час. Этого будет достаточно для обслуживания большого участка, на котором на постоянной основе проживают несколько человек.
Таким образом, по этому параметру выигрывает скважина.

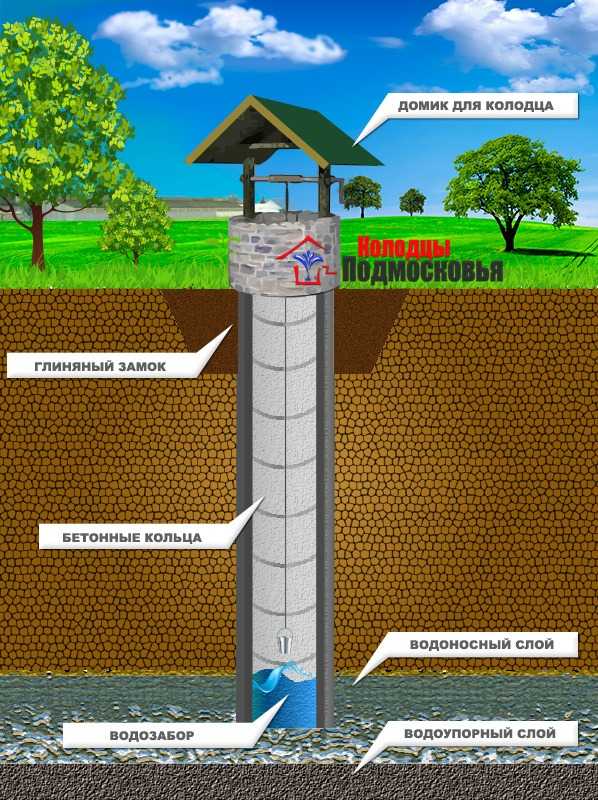

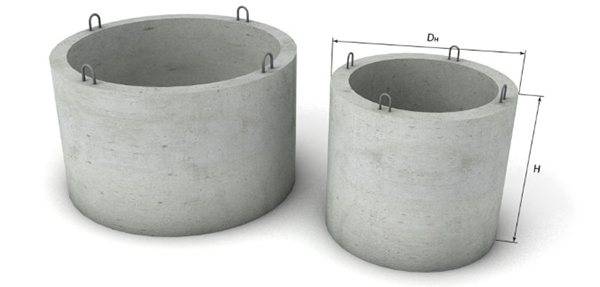

Колодец из железобетонных колец
Изготовление колодцев из данного материала является наиболее простым. Ведь готовые железобетонные кольца можно приобрести на заводе. Данный стройматериал бывает разного диаметра: от 100 до 120 см. Высота колец колеблется от 40 до 90 см, а толщина при этом составляет 8-12 см. Выбор нужных размеров зависит от конструкции будущего колодца.
Кольца укладываются сверху одно на другое методом опускания вниз. Нижнее кольцо опускается вместе с дном. Швы между железобетонным материалом заполняются цементным раствором.
Подробная технология рытья колодезной шахты выглядит так:
Схема устройства смотрового дренажного колодца.
- Необходимо вырыть яму глубиной 0,5 м и опустить в нее первое кольцо.
- В четырех местах по периметру надо сделать подкопы и подложить кирпичи.
- Затем следует сделать подкопы под всей площадью кольца.
- Потом надо подкопать кирпичи, при этом постепенно опуская кольцо до нужной глубины, придерживаясь пунктов 2 и 3.
- Для приобретения устойчивости от обвалов следует использовать распорки. Кольца соединяют между собой арматурой.
Данный метод целесообразен, если будущий колодец будет глубиной 5-6 м.
Если шахта планируется глубже 6 метров, рекомендуется использовать блок-монолит. В этом случае выкапывается шахта до глубины водоносного слоя и опускается туда монолитный блок. Нижнюю часть блока предварительно оснащают режущей кромкой — башмаком.
Гидрогеологическая карта
Выбирая способы, как найти воду для колодца, не следует забывать о научных методах. Для густонаселенных районов России составляются гидрогеологические карты. На них отмечается распространение и глубина залегания водоносных горизонтов. Информация для карт собирается методом пробного бурения и по результатам гидрогеологической съемки. Документ имеет данные о химическом составе подземных вод, величине напора водоносного пласта, границах гидрогеологического бассейна, областях питания и разгрузки.
При выборе места для колодца пользуются крупномасштабными картами, созданными для данной области. Данные карты сопровождаются таблицами глубины залегания песчаного и известкового горизонта.
Анализ рельефа территории с вероятностью в 40% помогает найти подземные озера. Они располагаются в местах естественных впадин между холмами. Такой метод подойдет не для каждого участка, если территория полностью ровная, то привязки к рельефным впадинам не получится.
Где можно копать колодец?
Недостаточно определить место для рытья колодца на участке. Необходимо также соблюдать строгие правила его расположения, чтобы обеспечить безопасную и качественную добычу воды.
Правила, как определить где копать колодец или скважину:
- Источник питьевой воды не должен располагаться ближе, чем на 20-25 м от рассадников загрязнений почвы – свалки мусора, продуктов гниения, туалета, кладбища и так далее. Иначе в источник влаги могут попасть вредные вещества, которые заразят его болезнетворными бактериями.
- Необходимо обезопасить постройки на участке от подтопления, поэтому колодезное сооружение размещают на расстоянии от всех зданий в 10-15 м. Соседские строения тоже учитываются при расположении колодца.
Такая удаленность является оптимальной. Если участок у воды наделен стандартными четырьмя сотками, плотно засаженными и застроенными, то такую норму соблюсти сложно. В этом случае допускается удаление источника воды от выгребной ямы или туалета порядка 10 метров.
Согласно нормативным документам, при поиске места, где копать колодец на участке, следует избегать:
- регулярно подтопляемых зон;
- заболоченных участков;
- близкого нахождения (менее 30 метров) автострад.
Если почва на участке глинистая, то вопрос удаленности тоже не стоит так остро. При этом нужно позаботиться о тщательной изоляции стенок, соорудив верхнее защищающее колодезное кольцо. Данная мера позволяет защитить воду от разнородных загрязнений при таянии снегов и дождях, когда потоки осадков с поверхности грунта могут попасть в колодец.
Выбор места для колодца
Самостоятельно определить, где лучше сделать колодец, чтобы вода была ближе, и чтобы ее качество было удовлетворительным, невозможно. По этому вопросу лучше посоветоваться со специалистом. Но есть и другие ориентиры при выборе места под будущий колодец:
- можно узнать у соседей, которые уже имеют колодцы, какая у них глубина, какая почва на участке, какие проблемы возникали при строительстве и расположить свой колодец неподалеку от соседского (желательно в более высоких местах рельефа участка);
- колодец должен располагаться на расстоянии не менее 30 м от туалетов, мусорных ям, мест содержания животных и других источников загрязнения грунтовых вод;
- нужно учесть не только вид участка в настоящее время, но и строения, планируемые в будущем (сарай, баня, беседка и др.), так как место колодца уже нельзя будет изменить;
- для удобства пользования расстояние от предполагаемого места колодца до дома должно быть оптимальным.
Рытье колодцев следует планировать на самый сухой период (конец лета – начало осени), когда грунтовые воды залегают до самого низкого уровня.
К устройству колодца лучше всего приступать в конце лета и осенью, когда уровень грунтовых вод находится на самой низкой отметке
Глубина шахты

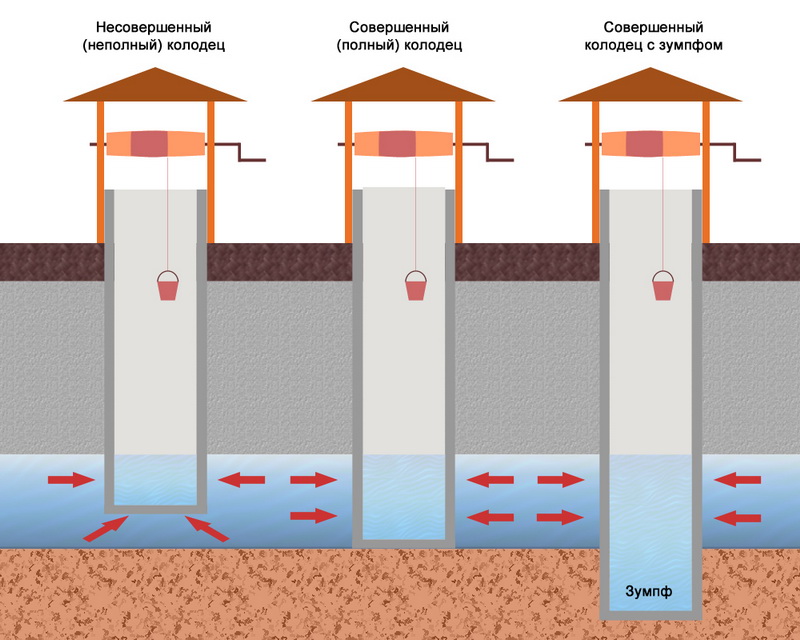

Условно водоносные слои можно разделить на несколько горизонтов. Для полноценного колодезя достаточно вкопаться в первый. Обычно глубина колеблется от 5 до 30 метров. В зависимости от попадания в водоносный слой колодцы на даче делятся на 3 типа (ниже схема):
- Совершенные с зумпфом (В).
- Совершенные (Б).
- Несовершенные (А).
В третьем случае приток воды возможен через дно и боковые стенки. Во втором случае исключительно через стены, а что касается зумпфа, то шахта будет располагаться в породе. За счет этого запас жидкости значительно увеличивается.
Исходя из особенностей грунта в вашей местности, вам необходимо выбрать наиболее доступный метод технологии монтажа своего колодца.

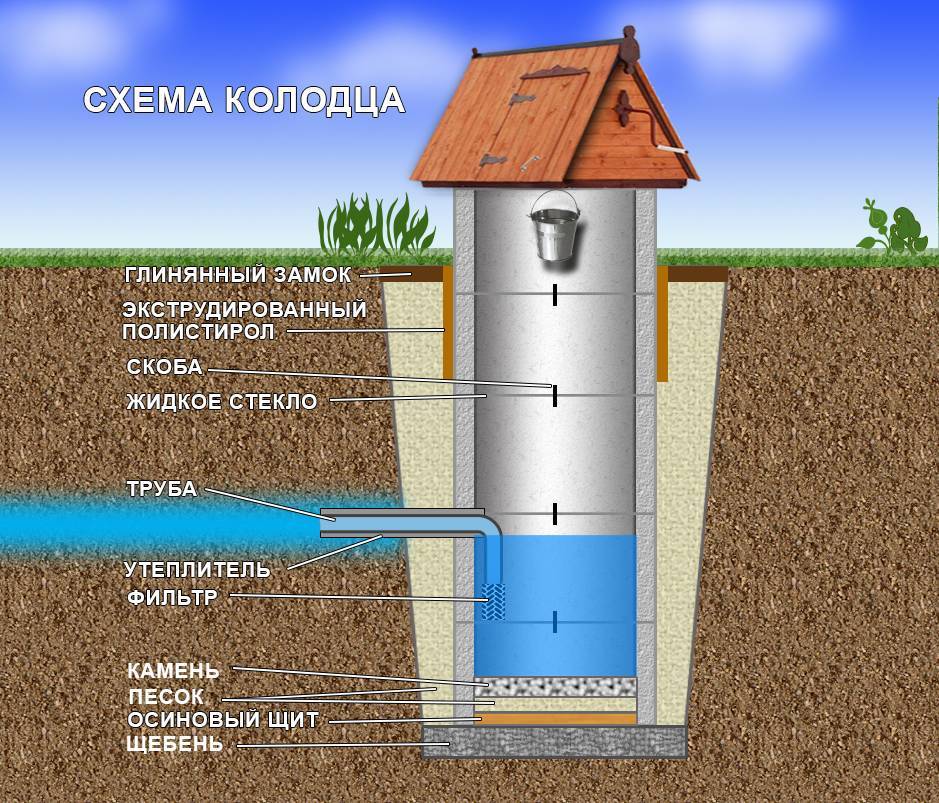

Защита конструкции от поверхностных вод и морозов
Для защиты от проникновения поверхностных вод вокруг оголовка делают глиняный замок глубиной 1,5-2 м и шириной 0,5-1 м. Глину берут промятую и уплотненную или жирный суглинок. Поверх замка монтируют отмостку радиусом от 1 до 2 м, с уклоном 0,1 м от колодца в сторону и вниз. Материалы для отмостки — камень, кирпич, бетон, асфальт.
Вне зависимости от того, будет ли колодец использоваться зимой, необходимо его утепление. Теплоизоляционным материалом защищают оголовок. Для этой цели подходят пенополистирол, пенополиуретан. Хороший вариант — бревенчатый сруб с крышей. Если зимой вода не нужна, то можно установить внутри шахты ниже уровня промерзания почвы утепляющую крышку. Ее делают из 2 листов фанеры, проложив между ними слой пенопласта. Нижний лист оборачивают полиэтиленом, чтобы предотвратить гниение.
Сколько воды ожидать из колодца
Приток воды в новом колодце зависит от породы, в которой он вырыт, мощности вскрытого горизонта и степень погружения в него. Шахты классифицируются как совершенные и несовершенные. Первые проходят пласт водоноса до водоупорного дна, вторые – только немного углубляются в него. Несовершенные колодцы сильно мелеют или пересыхают в засушливые сезоны.
Песчаные слои быстро поглощают и легко отдают воду, уровень в колодце будет восстанавливаться быстро. Колодец на глине более «жадный», но перспективный в плане раскачки. Придется подождать, пока вода намоет каналы и приток усилиться.
Судить о качестве построенного колодца можно только после анализов воды и стабилизации конструкции. Если вода хорошая, но ее мало, придется выкопать дополнительный мелкий колодец на грунтовке для полива. На одном участке может быть несколько рукотворных водозаборов, которые обеспечивают водой разные потребности усадьбы.
Санитарные нормы и требования для частных скважин
Санитарные нормы к месторасположению прописаны в СанПиН № 2.1.4.110-02. Они распространяются не только на частные скважины, но и на крупнейшие водозаборные станции, которые обеспечивают водой промышленные предприятия и даже населенные пункты.
Согласно данному нормативному документу расстояние от скважины до дома или любой другой жилой постройки должно быть от 30 метров для защищенных подземных вод и от 50 метров для незащищенных. При частном домостроении эти требования практически невозможно соблюсти.
Поэтому необходимо ориентироваться на следующее:
- вокруг скважины на расстоянии четырёх метров во все стороны не должно быть никаких жилых и хозяйственных строений;
- на дистанции 300 метров нет промышленных предприятий, автострад, свалок, кладбищ домашнего скота и людей;
- на расстоянии 20 метров нет растений, в отношении которых используются химические препараты;
- скважина должна располагаться как можно дальше от выгребных и компостных ям, канализационных септиков и прочих потенциальных источников загрязнения воды.
Если соблюдение всех перечисленных требований невозможно, нужно сделать качественную систему очистки. В качестве альтернативы можно пробурить более глубокий источник. Такая скважина называется артезианской.
Трубчатые или буровые колодцы
Предположим, что результаты пробного бурения показали: на вашем участке водоносные слои залегают на глубине свыше 10–20 м. В этом случае обычно делают трубчатый колодец. Заметим, что строительство трубчатого колодца оценивается примерно в 5 раз дешевле, чем шахтного, и занимает меньшее время. Поэтому при выборе источника водоснабжения необходимо тщательно взвесить все преимущества и недостатки шахтных и трубчатых колодцев. Вы также сможете найти фирму по строительству колодцев, выяснить стоимость работ, материалов и сроки изготовления.
Изготавливают такие колодцы бурением скважины с последующим опусканием свинченных стальных труб выбранного диаметра; обычно такого, чтобы в трубу можно было опустить погружной насос. В части трубы, находящейся в водоносном слое, сверлится большое число отверстий для прохождения в нее воды. Профессиональные буровые установки расположены на специальных автомашинах, вращение бура осуществляется от двигателя через передаточные устройства, уже подобранные металлические трубы имеют резьбу и навинчиваются автоматически, а не вручную.
Можно изготовить скважину и собственными силами.
Бурение и использование буровых установок осуществляется в глиняных, песчаных и суглинистых грунтах, причем содержание валунов, галечника и других твердых вкраплений должно быть незначительно.
Пробурив скважину глубиной 1 м, с помощью муфты присоединяют следующую трубу, и процесс повторяется. Таким образом, можно пробурить скважину до 8 м.
Если на этой глубине встретился водоносный слой, бурение прекращается и вставляются обсадные трубы меньшего диаметра, чем диаметр скважины. Обычно используют металлические обсадные трубы, но можно использовать керамические или бетонные. Торец нижней трубы наглухо закрывают, на длину 2 м перфорируют множеством отверстий, а затем оборачивают сверху сеткой из нержавеющей стали, стеклоткани или другого материала против засорения грунтом.
Для более глубокого (свыше 8 м) бурения необходима вышка — тренога ее можно изготовить из деревянных брусьев. В верхней части тренога имеет отверстие для выхода штанги, а для подъема штанги служит лебедка.
При бурении также можно использовать специальное приспособление — вертлюг, который навинчивается на верхнее звено бурового стержня. Конструкция вертлюга позволяет вращать, поднимать и вытаскивать бур.
Вертлюг находится высоко над поверхностью земли, и поэтому необходимо устроить на треноге прочный настил из досок, с которого будет вращаться бур. Можно использовать и специальный ключ — в том случае, если буровой стержень имеет квадратное сечение. Если же используется труба, то по диаметру трубы изготавливают специальные хомуты (металлические и деревянные). Подобные хомуты делают и для обсадной трубы; опуская, ее поворачивают, при этом ударяя деревянным тяжелым молотком (деревянным — чтобы не деформировать концы обсадных труб, которые наращивают резьбовым соединением).
При бурении следите за вертикальностью скважины. Самый простой способ — горизонтально закрепленная на поверхности толстая доска, в центре которой находится отверстие чуть больше соединительной муфты обсадных труб. На настиле треноги, вертикально над отверстием, в доске делают отверстие поменьше (диаметр как у обсадной трубы). Обсадную трубу ввинчивают в грунт, далее в нее вставляют бур. Бур углубляется в грунт на всю длину, затем вытаскивается из скважины, очищается от грунта; после этого операция повторяется.
Для плотных каменистых грунтов применяют специальные буры, использующие ударный способ разработки грунта с удалением продуктов разрушения каменистых грунтов из скважины.
Самостоятельно пробурить скважину в таких грунтах без специальной установки практически невозможно.
Каждый бур предназначен для работы в определенных породах. Змеевик применяют для бурения скважин в глинах и суглинках, буровую ложку
Практические приемы поиска
Если соседи купили дом с уже имеющимся колодцем, рассчитывать придется на свои силы. Понаблюдав за растениями, животными и природными явлениями и выявив наиболее вероятное расположение подземного ключа, следует переходить к следующей стадии — практическим поискам на местности.
Использование стеклотары
Для этого эксперимента понадобится много сухих стеклянных банок одинакового объема. Посуду вкапывают в землю так, чтобы горлышко углубилось на 5-7 см. Банки размещают по всей территории участка. Спустя 24 часа оценивают полученный результат. Те емкости, где больше всего скопилось конденсата, указывают на близость грунтовых вод.
Применение гигроскопичного материала
Для проведения этого теста понадобятся глиняные горшки (не глазурованные) и любой гигроскопичный материал — силикагель, каменная соль, крошка красного кирпича. Пробы следует проводить в ясный солнечный день
Важно, чтобы на следующий день также стояла сухая погода
В сухие горшки насыпают гигроскопичный материал. Каждый сосуд взвешивают и пронумеровывают. Показания записывают. Горшки оборачивают нетканым материалом и закапывают под землей на глубину 0,5 м.
Спустя 1 сутки емкости достают и снова взвешивают, сравнивая полученные показания с предыдущими. Чем тяжелее стало содержимое глиняной посуды, тем ближе водоносный слой располагается к поверхности почвы.
Этапы работы
- Разметка участка. Если внешний диаметр бетонного кольца равен 1160 мм, следует делать разметку на 200-300 мм больше. Главное, чтобы кольцо свободно проникало в колодец. Размечается будущая шахта с помощью крестовины из 2 досок.
- Убирается верхний слой дерна. Почву необходимо укладывать при расстоянии не меньше чем 3 м от места проведения работ. Глину, извлеченную из ямы, рекомендуется складировать отдельно — она пригодится при гидроизоляции.
- При углублении более чем на 1 м устанавливается тренога с лебедкой.
- По мере углубления нужно выбрать метод копания: открытый, закрытый или смешанный. При открытом методе сначала выкапывается вся шахта, затем устанавливаются кольца. Более удобен при отсутствии плывунов и твердой почве. При закрытом методе устанавливается первое кольцо, под ним производится подкопка, в результате чего оно опускается и на него устанавливается следующее. Такой способ хорош при слабом грунте. Более оптимально будет работать смешанным способом: при первых признаках осыпания стенок устанавливаются кольца.
- При появлении воды на дне следует установить еще 1-2 кольца, одновременно откачивая воду. На этом этапе следует проводить герметизацию стыков цементным раствором.
- Кольца следует установить так, чтобы верхнее кольцо возвышалось над уровнем земли на 500 мм.
Колодец на даче под ключ должен располагаться не ближе чем 50 м от свалок, выгребных ям и прочих источников загрязнения. Также он должен быть расположен не менее чем за 5 м от несущих конструкций.
Подводя итоги
Правильно установленный и оборудованный бетонный колодец способен прослужить длительный промежуток времени. Данная конструкция с каждым годом становится только крепче. Также бетонные изделия отличаются доступными ценами, что делает их очень популярными в строительстве.
Бетонные колодцы многими хозяева частных домов монтируются самостоятельно, заказывается только грузоподъёмная техника. Используется данное изделие во многих строительных сферах.
Следуя рекомендация и некоторым правилам, можно быстро установить бетонный колодец, который будет отличаться повышенной прочностью и другими высокими эксплуатационными характеристиками. При отсутствии лишнего времени можно воспользоваться услугами специалистов, которые произведут требуемые работы быстро, качественно и за доступную плату.
