Изготовление коллектора для отопления своими руками: обзор видов, способы расчета и рекомендации по монтажу конструкции

На какой схеме лучше всего остановить свой выбор?

Разнообразие схем домашнего отопления вызывает у владельца дома резонный вопрос о выборе самой эффективной системы отопления для своего дома. В настоящее время однотрубные и самотечные системы практически не применяют. Обычно данные схемы рекомендованы для местности с нестабильной подачей электричества.

В современных городах, поселках городского типа и даже в сельской местности уже не существует каких-то проблем с энергоресурсами. Поэтому самотечные системы применяются только в отдаленных от цивилизации местах, например, далеко расположенных дачных участках.

Для частных домов, где планируется обогревать помещения радиаторами отопления, самые лучшие результаты показывает двухтрубная или лучевая схема обустройства обогревательной сети. Хотя оба варианта отличаются схемой трубной разводки, их объединяет возможность отключения и замены потекшего радиатора без отключения основного отопления.

Как рассчитать необходимые параметры?

Устройство отопление дома своими руками доступно любому домашнему мастеру, но для этого необходимо предварительно выполнить расчет основных параметров обогревательной системы. Для упрощенного расчета можно воспользоваться универсальной формулой:

1 КВт мощности = 10 м2 отапливаемой мощности

Для более точного определения необходимых расчетных параметров необходимо применить поправочные коэффициенты, учитывающие конструкционные особенности жилого дома.

Например, если дом был построен несколько десятилетий тому назад, наружные стены утепленные, а деревянные окна заменены на современные герметичные оконные блоки, применяется корректировочный коэффициент 1,5. При расчете тепловых параметров дома, построенного сравнительно недавно, но без утепленных наружных стен и с негерметичными деревянными окнами, необходимо увеличит расчетную мощность в два раза.

Количество тепловой энергии жилого дома зависит от числа оконных проемов и их ориентации по сторонам света:

• Коэффициент 1,3 –применяется для определения потребности в тепловой мощности комнат жилого дома, с двумя окнами с ориентацией на север.
• Коэффициент 1,1 –два окна выходящих на южную, юго–восточную и восточную сторону.
• Коэффициент 1,2 применяют для комнат с двумя окнами, выходящих на западную сторону.

Конечно, такой расчет необходимых параметров будет весьма приблизительным.

Чтобы детально разобраться, как грамотно рассчитать отопление в частном доме рекомендуется ознакомиться с государственным стандартом СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование» с подробным описанием основных требований к трубам, нагревательным приборам и различной запорной арматуре.

Для получения более точного результата можно воспользоваться онлайн калькуляторами или найти в интернете специальную программу для расчета домашнего отопления.

Как можно уложить водяные полы?

Теплые водяные полы могут быть уложены разными способами — настильным и с помощью бетонирования. Давайте посмотрим на каждый из них поподробнее.

• Бетонирование.Трубы, по которым циркулирует теплоноситель, укладываются нужным образом на подготовленное основание и заливаются бетонной стяжкой. Основные недостатки: трудоемкие «мокрые» работы, большой вес системы и сложность ее демонтажа.
• Настильный способ.Предполагает укладку труб в специально собранный настил.

Он может состоять из пластиковых модулей или деревянных брусков с подготовленными в них пазами для монтажа труб. В продаже можно найти и деревянные монтажные модули. Главный недостаток – система прогревается дольше, чем бетонная.

Коллекторно-лучевая система отопления

Коллектор в системе отопления лучевого типа.

Рассматривать коллектор отопления следует совместно с рассмотрением лучевой схемы разводки теплоносителя, так будет проще понять его основные функции и достоинства.

Как известно, существует три основных вида разводки труб.

1. Однотрубная схема. Здесь радиаторы включены последовательно, то есть теплоноситель подается к первому прибору, затем проходит через батарею и поступает к следующему, постепенно проходя весь контур и возвращаясь к котлу. Очевидно, что после каждого радиатора вода остывает, и прогрев батарей происходит неравномерно;
2. Двухтрубная схема. Данное решение предусматривает подачу воды по одной трубе, а отвод – по второй, то есть контур состоит из двух магистралей, между которыми параллельно включены радиаторы. Такая схема позволяет прогревать приборы более равномерно;
3. Лучевая схема. Теплоноситель подается в распределительный узел (коллектор системы отопления), откуда поступает к каждому радиатору по отдельной трубе, а затем по обратным трубам возвращается назад, собирается гребенкой и поступает в котел. Таким образом можно добиться максимально равномерного распределения тепла в помещении.

Однотрубная и двухтрубная схемы разводки.

Лучевая схема разводки.

Важно! Как видим, в лучевой схеме присутствует множество контуров, по одному на каждую батарею. Поэтому для нормальной работы системы необходим циркуляционный насос, который сможет обеспечить необходимые параметры давления и скорости циркуляции теплоносителя. Лучевая схема позволяет максимально равномерно прогревать каждый отдельный радиатор, более того, она дает возможность регулировать интенсивность подачи тепла в каждую батарею

Лучевая схема позволяет максимально равномерно прогревать каждый отдельный радиатор, более того, она дает возможность регулировать интенсивность подачи тепла в каждую батарею

Лучевая схема позволяет максимально равномерно прогревать каждый отдельный радиатор, более того, она дает возможность регулировать интенсивность подачи тепла в каждую батарею.

Шкаф коллектора для радиаторного отопления с подающей и обратной гребенками.

Также в такой схеме можно отключить любой прибор без изменений работы всей системы, а в многоэтажных домах можно отключать целые этажи без перебоев подачи теплоносителя в остальные секции здания.

Для реализации этих преимуществ используют коллекторы отопления, которые входят в распределительный узел в виде пары приборов – подающей и обратной гребенки. Обвязка коллектора отопления запорной арматурой, воздушными и сливными кранами, расходомерами и термостатическими головками позволяет осуществить автоматическое регулирование температурных режимов на каждом отдельном отопительном приборе.

Использование расходомеров позволяет осуществлять регулировку подачи.

Важно! Наиболее часто такую разводку используют при сооружении систем отопления частных домов и коттеджей, однако можно применить эту схему и в условиях квартиры с централизованной подачей теплоносителя. При этом следует помнить, что трубы лучше всего проводить под полом. Еще одно преимущество лучевой разводки – это возможность спрятать трубопровод под плинтусом или в толще пола

Еще одно преимущество лучевой разводки – это возможность спрятать трубопровод под плинтусом или в толще пола

Часто именно эта особенность влияет на выбор схемы разводки

Еще одно преимущество лучевой разводки – это возможность спрятать трубопровод под плинтусом или в толще пола. Часто именно эта особенность влияет на выбор схемы разводки.

В системе «теплый пол» обязательно используется коллектор для систем отопления пола.

Также нельзя не упомянуть такую систему, как «теплый пол». Здесь контуры не подключены к радиаторам, а уложены особым образом в стяжку пола с целью ее прогрева.

Единственный существенный недостаток данного решения – это высокая цена материалов и работ.

Изготавливаем коллектор распределения

Проводим расчет материала, необходимого для изготовления коллектора. Легче всего это сделать в электронных таблицах Excel. Заодно в этой программе можно рассчитать и стоимость материалов, потребных для изготовления устройства. Приобретаем необходимый исходный материал и готовим инструменты для самостоятельного изготовления.

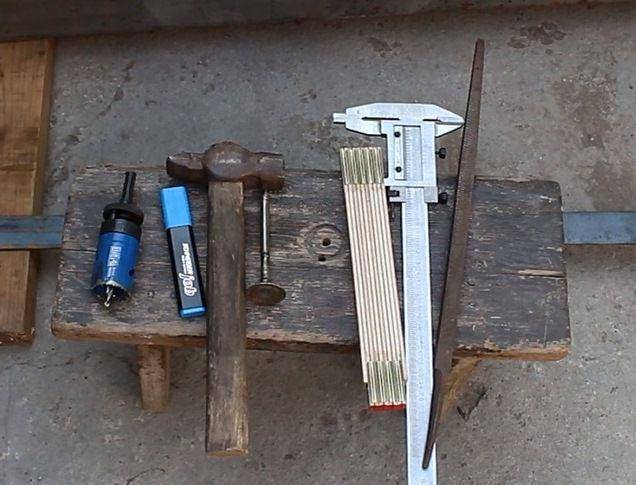

готовим инструменты

Исходными материалами для основных частей коллектора будут служить трубы обычные или квадратного сечения. Производим на них необходимую разметку, используя штангенциркуль, линейку и керн.

Производим необходимую разметку

С использованием газового резака делаем отверстия под патрубки.

делаем отверстия под патрубки

Вставляем патрубки (отрезки труб с резьбой) в посадочные места.

Вставляем патрубки

Фиксируем патрубки сваркой. Сначала начерно, а потом обвариваем по всему периметру.

Фиксируем патрубки сваркой

Также привариваем к корпусу кронштейны для крепления на стену.

привариваем к корпусу кронштейны

Зачищаем места сварки от окалины и ржавчины.

Зачищаем места сварки

Всю конструкцию обрабатываем обезжиривающим составом, покрываем краской и лаком.

обрабатываем обезжиривающим составом, покрываем краской и лаком

Краска полностью схватывается через два-три дня и нашем распоряжении оказывается самостоятельно изготовленный распределительный коллектор. Теперь осталось только установить его на место и подсоединить к нему все входящие и исходящие контуры.

готовый самодельный распределительный коллектор

Система с распределительным коллектором будет работать намного эффективнее, чем простое нагромождение отопительных труб

Для того, чтобы поймать все нюансы самостоятельного изготовления распределительного коллектора и область его применения – рекомендуем вам посмотреть обучающее видео.

Как собрать заводскую модель коллектора?

Покупая гребёнку, вы можете выбирать её укомплектованность, отталкиваясь от своих финансовых возможностей, и согласно схеме подсоединения. В заводских моделях основные детали идут уже в собранном виде — что ускоряет сборку коллектора для тёплого пола своими руками. После сборки, остаётся подключить к нему соединительные шланги.

Инструкция по сборке коллектора теплого пола

Пошаговый процесс сборки заводской модели устройства своими руками выглядит следующем образом:

1. Распаковываем комплект, достаём и раскладываем все детали на столе.

1. Определяем расстояние между крепежами. Для этого прикладываем крепёжный элемент к гребёнке и выбираем оптимальное расстояние для данной конструкции.

1. Закрепляем на планке подачи концевик.

1. Берём концевой кран, на его резьбу наматываем паклю — это одно из соединений, которое нуждается в запаковке, и закручиваем переходник.

1. На кране откручиваем американку, вставляем данный элемент в правую часть планки обратки. После этого, с помощью американки кран прикручиваем на место.

1. Берём сгон для насоса, откручиваем американку, которую вкручиваем в трубу подачи слева. Затем сгон прикручиваем к конструкции подачи.

1. Проделываем такие же манипуляции со вторым сгоном, только прикручиваем его к планке обратки.

1. Пакуем трёхчетверной клапан под термостатическую головку. Для этого, так же на резьбу наматывается пакля, клапан вкручивается в планку обратного блока слева.

1. Подключаем циркуляционный насос между входной и выходной планками.

1. Скручиваем головку с клапана, на её место надеваем термоголовку. А датчик от него помещаем в трубу подачи.

1. Затягиваем все соединения ключом.
2. К готовой гребёнке подсоединяем трубы пола с помощью евроконуса.

Коллекторы выпускаются стальные и с пластиковыми секциями. При самостоятельной сборке пластикового изделия, необходимо осторожней затягивать соединения.

Особенности коллекторного отопления

Основная разница между коллекторным и традиционным способом распределения теплоносителя является разделение потоков по нескольким независимым каналам. При этом применяются различные виды коллекторов отопления, отличающиеся комплектацией и размерами.

Конструкция распределительной гребенки (именно так иногда называют сварной коллектор для отопления) довольно проста. В трубе квадратного или круглого сечения устанавливают несколько патрубков, которые подключаются к отдельным контурам отопления. Сам коллектор соединен с центральным трубопроводом.

В дальнейшем с помощью запорной арматуры можно регулировать уровень притока теплоносителя в отдельные контура теплоснабжения. При этом можно сделать распределительный коллектор отопления своими руками, либо приобрести уже готовую конструкцию.

Эксплуатационные особенности теплоснабжения с помощью распределительной гребенки заключаются в следующем:

• Равномерное гидравлическое и температурное распределение. Даже самый простой кольцевой коллектор отопления на два или четыре контура сможет эффективно стабилизировать систему;
• Регулировка режимов работы теплоснабжения. Это осуществляется с помощью специальных компонентов – расходомеров, смесительных узлов и терморегуляторов. Но перед их установкой необходим правильный расчет коллектора для отопления;
• Ремонтопригодность системы. Для проведения ремонтных или профилактических работ не нужно отключать все теплоснабжение в доме. Достаточно предварительно установить коллектор отопления с расходомерами и с помощью запорной арматуры перекрыть поток горячей воды в определенный контур.

Но отопление с помощью коллекторов имеет ряд недостатков. Прежде всего это увеличенный расход труб. Рост гидравлического сопротивления компенсируется установкой циркуляционного насоса. Он монтируется на каждую распределительную гребенку в системе. Также стальной коллектор для отопления можно применять только для закрытых систем.

Коллекторное распределение теплоносителя актуально для домов с большой площадью. Таким способом компенсируется постепенное остывание горячей воды, свойственное для классических двухтрубных и однотрубных схем.

Монтаж коллектора в систему отопления

Перед установкой коллектора отопления еще раз проверяется его герметичность и надежность. Монтаж выполняется по заранее составленной схеме. Условия подключения конструкции к системе отопления зависят от материала изготовления гребенки.

Самодельный распределительный коллектор

Важно не только правильно сделать конструкцию, но и выполнить грамотное подключение коллектора отопления. Технология монтажа зависит от типа используемого оборудования

Помимо соблюдения уровня во время установки необходимо учитывать следующие нюансы:

• Электрические и газовые котлы. Они подключатся в верхние или нижние патрубки;
• Циркуляционный насос. Он устанавливается только с торца конструкции;
• Контуры отопления. Подсоединяются в верхней или нижней части коллектора;
• Баки косвенного нагрева и твердотопливные котлы устанавливаются только в боковой части.

Для системы теплого водяного пола обязательно предусматривают защитный короб, в котором будет находиться коллектор. Без него возрастает вероятность повреждения отдельных компонентов.

Следует помнить, что даже при небольших нарушениях в процессе изготовления коллектора повышается шанс неправильной работы системы отопления. Поэтому после установки гребенки рекомендуется провести ряд пробных запусков отопления, чтобы своевременно выявить явные и скрытые недостатки системы.

В видеоматериале можно ознакомиться с примером самодельного коллектора отопления:

Функциональные основы и базовые разновидности коллекторов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки. Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

ВАЖНО! Настоятельно рекомендуется приобретать гребенки не по одной, а в уже готовой комплектации – парой с крепежами и техническими отверстиями под дополнительное оборудование. Это не только существенно ускорит процесс установки, но и поможет избежать многих ошибок монтажа

Основная проблема систем отопления

Основная проблема систем отопления — это голодание. Все потому, что на одну трубу диаметра подключения котла, а это зачастую ппр диаметром 25 мм, подключают несколько контуров отопления.  Таким образом, получается зажатая система с недостатком теплоносителя именно для контуров отопления. В итоге получаем голод системы отопления.

Теплоноситель в системах отопления является именно той средой, которая набирает в себя тепло (теплоемкость теплоносителя) и это тепло в теплоносителе транспортируется по системе трубопроводов от источника тепла к потребителю тепла. Если просто, то тепло, саккумулированное в теплоносителе, путем его нагревания к котле,  транспортируется к радиаторам или другим потребителям тепла по трубам.

Вот почему, количество теплоносителя в нашем случае играет ключевую роль. И если теплоносителя не хватает, следовательно, нет и необходимого количества тепла. Поэтому система отопления и голодает.

Некоторые деятели начинают ставить дополнительные насосы, регулирующие клапаны и так далее, не понимая неизменённую истину: количество тепла пропорционально количеству теплоносителя. И как можно снять тепло, если его просто напросто не хватает? Никто не знает. Поэтому, очень важным моментом в распределении тепла является именно правильный расчет котельной, количества котлов, количества контуров отопления и диаметров труб, которыми все это будет обвязано.

Рассмотрим на примере небольшого дома на 100-150 квадратов. Часто в таких домах основным котлом является газовый настенный  котел. Как при этом выбрать диаметр труб подключения контуров тепла, если у настенного котла подключение  ¾ дюйма.

 При этом необходимо подключить  два контура отопления и один контур бойлера косвенного нагрева с диаметрами подключения 1 дюйм. Здесь понятно даже школьнику, что у нас превышен диаметр потребителей относительно диаметра котла в несколько раз. Вот почему многие подключают два-три контура отопления к котлу трубой диаметром 25 ппр. Таким образом, теплоносителя и тепла не хватает, и люди начинают жаловаться, что котел плохой, системы плохие, трубы плохие и сантехники тоже не очень.

Из практики я заметил, что плохих котлов, труб, систем и сантехников нет. Просто на данном этапе не у всех может быть отработанная технология производства или недостаток последней и актуальной информации. Вот почему, я часто рекомендую именно клиентам на системы ОВК быть в курсе событий. Это помогает четко ставить задачи вашему мастеру о том, что вы хотите. При этом отследить все реакции и предыдущие работы мастера. Сегодня верить на слово, это очень мало и дорого, потому что, слов много, а дел мало.

Поэтому поговорим о деле и постараемся коротко, и ясно решить проблему нехватки тепла в системах отопления. Как вы уже поняли, основной проблемой отопления является нехватка теплоносителя и вызвано это зачастую именно заужением распределительных трубопроводов от источников тепла к потребителям.

Следовательно, чтобы увеличить количество теплоносителя и тепла, необходимо увеличить диаметр распределительных труб от источников тепла.

Функциональное предназначение

Начнем с того, что существует одно очень важное правило, и если его строго не придерживаться, то отопительная система дома будет работать плохо. Это правило гласит, что диаметр выходного патрубка отопительного котла должен быть всегда равен или быть чуть меньше, чем суммарный показатель диаметров всех потребляющих теплоноситель контуров

Оптимальный вариант, если он будет больше.

Для сравнения приведем пример настенного агрегата, в котором диаметр выходного патрубка равен ¾ дюйма. Представьте себе, что за счет этого котла будут нагреваться три отдельных контура:

• Основное отопление – радиаторная система.
• Теплые полы.
• Бойлер косвенного нагрева, в котором будет использоваться вода, предназначенная для хозяйственных нужд.

Теперь представьте, что диаметр каждого контура минимум ¾ дюйма, как и у котла. Но суммарный показатель будет в три раза больше. То есть, как бы вы ни хотели, а выдавать необходимое количество теплоносителя через диаметр патрубка отопительного котла, чтобы его хватало на все три контура, будет просто невозможно. Вот вам и снижение теплоотдачи по всей площади дома.

Конечно, по отдельности все контуры будут работать нормально. К примеру, основной контур (радиаторный) без включения теплых полов полностью осилит обогреваемое пространство. Но как только вы включите систему теплых полов, все, ни там, ни здесь теплоносителя хватать не будет. Температуры у теплоносителя хватает, не хватает его объема.

Эта достаточно серьезная проблема решается установкой в систему отопления распределительного коллектора. По сути, это конструкция из нержавеющих металлических труб, в устройстве которой установлены приборы ввода и вывода теплоносителя, распределяемого по контурам. Для регулирования температуры, давления, объема потока и его скорости по выводам устанавливается запорная арматура, которая и выполняет все необходимые функции.

Самое главное, что с помощью распределительного коллектора можно контролировать температурный режим в отдельно взятом помещении. И это не будет влиять на соседние комнаты и на температуру дома в целом.

Устройство коллектора

Состоит коллектор из двух труб:

1. Соединяет подающий трубопровод от котла с подающими контурами систем отопления. Этот отсек помогает распределению горячей воды. Его устройство особенно помогает в том случае, когда встает вопрос ремонта того или иного отвода. При этом на определенном контуре, где необходимо провести ремонтные работы, закрывается отсекающий вентиль. Он просто перекрывает подачу теплоносителя.
2. Обратный отсек регулирует давление внутри каждого контура, чем и достигается качество движения теплоносителя. А, значит, и качество теплоотдачи отопительных систем.

Тот, кто не понимает, в чем суть установки распределительного коллектора, начинает встраивать в систему отопления различные дополнительные установки: циркуляционный насос, клапана разного назначения и так далее. Скажем прямо, это не поможет, с их помощью увеличить объем теплоносителя нельзя. Вы просто сделаете лишние расходы, которые окажутся напрасными.

Делаем чертеж

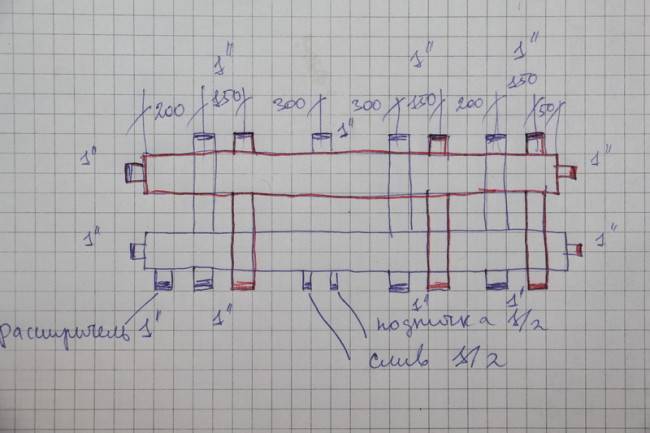

Теперь берем листок бумаги в клеточку или миллиметровку и чертим на ней схему наш распределительный коллектор, который вы будете изготавливать своими руками. При этом расстояние между контурами берем на наше усмотрение. Например, минимум — это 100 мм, а удобный максимум 200 мм. Так же необходимо определить расстояние между подачами и обратками контуров отопления и котлов. Здесь так же минимум 100 мм, а максимум должен быть одинаковым с расстояниями между контурами или намного меньше, чтобы визуально выделить контуры.

Но если вы хотите смонтировать заводские насосные станции или модули подмеса, то определяете их модели и берете точные размеры, которые и переносите на чертеж.

Рассмотрим черчение схемы коллектора на самой распространённой модели коллектора  в шесть контуров.  Сначала чертим сам коллектор подачи и обратки.

Далее задействуем торцы коллектора. Это может быть котел напольный или бойлер косвенного нагрева. Сразу ставим размеры резьб.

Теперь чертим контуры отопления и других котлов. Сразу проставляем размеры между контурами и размеры резьб подключения. Можно подписать эти контуры и подключения котлов что бы не забыть и ничего не перепутать.

Далее размещаем резьбы дополнительного оборудования и ставим размеры.  Это резьбы заполнения системы, слива системы, расширительного бака, блока защиты и термометров в лицевой части коллектора.

Еще раз все проверяем и при необходимости делаем корректировки, и переносим чертеж на другой чистовой листок. Это и будет отправная точка для точного изготовления распределительного коллектора своими руками.

После нанесения чистового чертежа коллектора считаем необходимый материал и ставим приблизительные или точные цены. Это удобно делать в программе Excel.

После составления сметы коллектора закупаем материал, готовим инструмент и приступаем к изготовлению коллектора.

Основы проекта коллекторной разводки

При проектировании коллекторной схемы отопительного контура тепловое оборудование необходимо выбирать, исходя из конкретного применения приборов и некоторых общепринятых правил:

1. Коллекторную разводку не рекомендуется реализовывать в городской квартире, подключенной к центральному отоплению, из-за практической сложности проекта. Дело в том, что при отключении радиаторов отопления от центральных стояков и подключении их к своей гребенке теплообмен в соседних по стояку квартирах уменьшится за счет появления дисбаланса в общей схеме. При этом отопление вашей квартиры не пострадает;
2. Чтобы не возникло проблем с соседями при монтаже коллекторной системы отопления в квартире, нужно сразу согласовывать будущие переделки с ЖКУ, домоуправлением и другими организациями, а также утверждать новый план отопления квартиры в обход централизованной системы;

Коллекторная схема трубной разводки для квартиры

Не такие важные, но играющие свою роль при реализации коллекторной схемы особенности, которые могут возникнуть при комбинировании нескольких схем отопления, например, теплого пола и двухтрубной системы трубной разводки:

1. Отопительный контур обвязывается расширительным бачком с объемом резервуара ≥ 10% от общего литража теплоносителя, но не менее 5 литров;
2. Расширительный резервуар врезается в трубу обратного хода теплоносителя по ходу его движения и перед насосом. При монтаже гидравлической стрелки расширительный басок необходимо врезать перед насосом внутреннего контура. Врезка необходима для нивелирования отрицательного воздействия перепадов давления в отопительном контуре на мембранные баки расширительного бачка, а значит, турбулентность потока теплоносителя должна быть предельно минимальной;
3. При монтаже циркуляционного насоса в отдельном автономном контуре его можно врезать в любом месте разводки, но нужно помнить, что установка насоса на трубе обратной подачи теплоносителя увеличит срок эксплуатации насоса, так как в обратке температура жидкости ниже, чем в трубе подачи. Вал насоса при его установке должен быть горизонтально в любом случае.

Размещение насоса в отопительной схеме с коллекторной разводкой труб

Коллектор Станилова

Инженер Станислав Станилов представил миру самую универсальную конструкцию солнечного коллектора. Основной идеей использования разработанного им устройства является получение тепловой энергии за счет создания парникового эффекта внутри коллектора.

Конструкция коллектора

Конструкция этого коллектора очень проста. По сути, это солнечный коллектор из стальных труб, сваренных в радиатор, который помещён в деревянный контейнер, защищённый теплоизоляцией. В качестве теплоизоляционного материала могут выступать минеральная вата, пенопласт, понополистирол.

На дно коробки кладется оцинкованный металлический лист, на который монтируется радиатор. И лист, и радиатор окрашиваются в чёрный, а сама коробка покрывается белой краской. Разумеется, контейнер накрывается стеклянной крышкой, которая хорошо герметизируется.

Материалы и детали для изготовления

Для сооружения такого самодельного солнечного коллектора для отопления дома понадобится:

• стекло, которые будет служить в качестве крышки. Размер его будет зависеть от габаритов короба. Для хорошей эффективности лучше подбирать стекло размером 1700 мм на 700 мм;
• рама под стекло – её можно сварить самостоятельно из уголков или сколотить из деревянных планок;
• доска для короба. Тут можно использовать любые доски, даже с разборки старой мебели или дощатого пола;
• прокатный уголок;
• соединительная муфта;
• трубы для сборки радиатора;
• хомуты для крепления радиатора;
• лист оцинкованного железа;
• приёмная и выпускная труба радиатора;
• бак объемом 200−300 литров;
• аквакамера;
• теплоизоляция (листы пенопласта, пенополистирола, мин. вата, эковата).

Этапы работ

Этапы изготовления коллектора Станилова своими руками:

1. Из досок сколачивается контейнер, дно которого укрепляется брусьями.
2. На дно укладывается теплоизолятор. Основание должно быть особенно тщательно утеплено, чтобы избежать утечки тепла у теплообменника.
3. После на дно короба устраивают оцинкованную пластину и устанавливают радиатор, который сваривается из труб, и закрепляют его стальными хомутами.
4. Радиатор и лист под ним окрашиваются в черный цвет, а короб – в белый или серебристый.
5. Бак с водой должен быть установлен под коллектором в теплом помещении. Между ёмкостью для воды и коллектором нужно устроить теплоизоляцию, чтобы трубы находились в тепле. Бак можно поместить в большую бочку, в которую можно засыпать керамзит, песок, опилки и т.д. и таким образом утеплить.
6. Над баком нужно установить аквакамеру для того чтобы в сети создавалось давление.
7. Монтаж солнечного коллектора своими руками нужно осуществлять на южной стороне кровли.
8. После того как все элементы системы готовы и установлены, нужно соединить их в сеть полудюймовыми трубами, которые должны быть хорошо утеплены, дабы уменьшить теплопотери.
9. Неплохо будет соорудить и контроллер для солнечного коллектора своими руками, так как заводские устройства эксплуатируются недолго.

Принцип работы современных гелиосистем

Понятие «солнечные коллекторы» объединяет в себе несколько вариантов конструкций для домашнего пользования, но схема работы принципиально не отличается. Все коллекторы, «питающиеся» от Солнца, оснащены системой трубок, которые в зависимости от конструкции оборудования, могут быть смонтированы в виде змеевика или последовательно подключены к выходной и входной магистрали. В самих трубках циркулирует жидкостный теплоноситель для гелиосистем — вода, масло или антифриз. Поглощение и последующая аккумуляция тепловой энергии от Солнца осуществляются абсорберами. В техническом плане конструкция достаточно проста. Высокая стоимость таких установок обусловлена использованием дорогих материалов.

Для внешней поверхности конструкции применяют износоустойчивые материалы, обладающие отличными светопропускными характеристиками — органическое стекло, полимерные составы и другие. Но поскольку полимерные «синтетики» не выдерживают продолжительного воздействия УФ-лучей (они имеют высокий коэффициент теплового расширения, что приводит к разгерметизации гелиосистемы), то в качестве альтернативного варианта производители используют каленое или органическое стекло. А сами трубки чаще всего изготавливают из боросиликатного стекла, которое характеризуется минимальным коэффициентом теплового расширения (в 8 раз меньше, по сравнению с кварцевым стеклом). Именно поэтому материал не трескается при резких колебаниях температуры.
