Технические параметры и разновидности заземляющих клемм

Как выбрать?

Главным критерием при выборе является максимально возможный для клеммы ток. Эта величина должна с некоторым запасом превосходить наибольший ток, который может пойти в землю.

Если речь идет о приобретении «крокодила» (клеммы заземления) для сварочного аппарата, то помимо максимально допустимой силы тока нужно учитывать следующее:

  1. Пружина должна развивать достаточное усилие не только для того, чтобы обеспечивать хороший контакт с обрабатываемой деталью, но и чтобы выдержать вес прикрепленного к зажиму кабеля.
  2. Клемма должна раскрываться настолько, чтобы была обеспечена надежная фиксация на крупных конструкциях.
  3. Губки должны быть выполнены из меди.

Сегодня в продаже часто можно встретить недорогие клеммы заземления, оснащенные стальными губками с тонкослойным омеднением. Визуально отличить их от медных невозможно — нужно воспользоваться магнитом. К стальным элементам магнит притянется (кроме нержавейки), к медным — нет.

Магнитная клемма заземления Корд МКЗ 60

Недостаток стальных губок состоит в том, что они при протекании тока сильно греются. Но если вы уже приобрели подобную клемму, не стоит сдавать ее в утиль и идти в магазин за более качественной. Раздобыв немного меди или латуни (подойдет пластина или трубка), можно вырезать губки для клеммы самостоятельно. Для этого стальные нужно отвинтить и использовать их при вырезании как шаблон. Будет вполне достаточно придать самодельным губкам из меди П-образное сечение.

Подбирая «крокодил» для сварочного аппарата, учитывайте еще одно обстоятельство: важное значение имеет расположение латунной или омедненной полосы, которой оснащается каждая клемма такого типа для обеспечения электрической связи между губками. Если при установке зажима возможен контакт этой полосы с металлической конструкцией, от покупки лучше отказаться. Если при установке зажима возможен контакт этой полосы с металлической конструкцией, от покупки лучше отказаться

Если при установке зажима возможен контакт этой полосы с металлической конструкцией, от покупки лучше отказаться.

Клемма КЗ-300 «Красс»

Дело в том, что при таком контакте сильно греется пружина клеммы, а это в условиях плавного остывания приводит к ее отжигу: сталь размягчается и теряет упругость. В результате зажим после всего нескольких применений может выйти из строя.

Чтобы избежать такой неприятности, необходимо либо всегда следить за полосой при подключении, либо выбрать модель, в которой эта полоса утоплена и ее контакт с металлом невозможен. Именно так устанавливают данный элемент в «профессиональных» клеммах. Кроме того, им присущи и такие достоинства:

  • применяются только материалы высокого качества;
  • устанавливается более сильная по сравнению с обычным зажимом пружина, чем обеспечивается более надежный контакт с деталью;
  • клемма раскрывается очень широко, что позволяет крепить ее на элементах большого размера.

Клемма АКБ КЛ 028 с выключателем массы

Потенциальному покупателю нужно учесть, что клеммы заземления, как и многие другие изделия, сегодня активно подделывают. Низкокачественная подделка, конечно, не сможет долго держать высокую электрическую нагрузку и в лучшем случае приведет к вынужденным перерывам в работе сварочного поста, а в худшем — к какой-нибудь аварии. Поэтому приобретать клеммы желательно в крупных магазинах.

Если все же решили купить зажим на рынке, то знайте, что такие изделия сертифицируются, следовательно, продавец по вашему требованию должен предъявить сертификат.

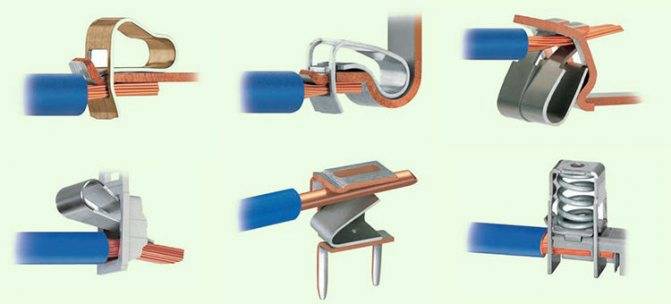

Принцип работы пружинных и ножевых зажимов

Отдельно хотелось бы рассмотреть пружинные и ножевые зажимы. Простым в применении считается пружинный зажим. С помощью такого механизма можно делать качественное соединение проводов даже неопытным людям. Надо всего лишь вставить в гнездо оголенный конец провода и пружина зажмет его, создавая надежный контакт. Достоинство пружинного зажима – устойчивость к вибрации, однако, он выдерживает меньшую силу тока, чем винтовой аналог.

Лучшими считаются самозажимные модели. Простота их использования заключается в автоматическом зажиме провода при вводе его внутрь гнезда. Клеммники бывают одноразового и многоразового использования.

Изделие с ножевым зажимом используется очень редко. Чаще всего им подключаются к нулевому проводу, так как согласно ПУЭ его нельзя разрезать. Установить ножевой зажим можно просто сжатием плоскогубцами или другим специализированным инструментом.

Разновидности изделий

Разновидности клемм заземления

В заземляющих устройствах используют следующие виды клемм, различающиеся по своей конструкции:

  • зажимные соединители;
  • резьбовые клеммы;
  • магнитные изделия;
  • специальные клеммы.

По способу применения различают клеммник заземления одноразового пользования и «приборный».

Специалисты называют зажимные клеммы клыковыми, по-простому – «собачкой» или «крокодилом». Это объясняется тем, что они имеют две части, внешне напоминающие челюсти. Подвижные компоненты связаны пружиной, как в обычной бельевой прищепке. На отечественном рынке эти изделия представлены линейкой под общим наименованием «КЗ», включающей в себя модель КЗ-20, например.

КС-124

К этому же классу зажимов относят такие популярные образцы клемм, как КС-124 или TWT-LSA-CRML.

Резьбовые соединители представляют собой компактную струбцину, предназначенную для обжима проводников и надежно затягиваемую посредством резьбовой гайки типа «барашек». Типовым представителем этих изделий является российская клемма УН 42-171 и 300А (США). Они не очень удобны в работе, поскольку для монтажа на заземляющей рейке затрачивается больше времени. С другой стороны эти клеммы обеспечивают более надежное соединение с хорошим поверхностным контактом.

Магнитные клеммы

Эти образцы позволяют подсоединять заземляющий проводник к следующим конструктивным элементам:

  • типовая DIN-рейка;
  • металлические трубы с толстыми стенками;
  • проволочные сетки.

Узнать российские изделия магнитного типа можно по аббревиатуре МКЗ.

Одноразовые клеммы применяются в слаботочных и сигнальных электрических цепях, монтируемых в ПК, звуковой аппаратуре и кабельных системах. Свое название они получили из-за того, что снимают их вместе с отрезком провода, поэтому к дальнейшему применению непригодны. К образцам этого типа относят продукцию немецкой фирмы «ADC Krone».

Клемма заземления Stinger SPT824

Специальные клеммы востребованы при необходимости подсоединения заземляющих проводников к элементам электротехнических конструкций. Типичными их представителями являются изделия, используемые при заземлении лотков для укладки электрических кабелей. Они изготавливаются на основе сетки, что позволяет повысить отвод тепловой энергии от кабельных магистралей.

Лотки следует заземлять не только для предупреждения разрушения изоляционного слоя, но и для выравнивания и сбрасывания наведенного потенциала. Для этого на их стенках обустраиваются специальные крепления с фиксируемыми в них проводниками. Приборные клеммы можно узнать по характерному для них обозначению «С» (их импортное название «banana»). Они выпускаются в виде соединительной шины, монтируемой с целью заземления электрощитов и металлических каркасов.

Знакомимся ближе с разновидностями зажимов

Существуют разные виды клеммников, предназначенные для выполнения определенных работ. Самые распространенные изделия попытаемся сейчас рассмотреть.

Винтовой клеммник

Знакомым и популярным до сих пор остается винтовое соединение. Механизм изделия довольно прост и надежен. Винтовые клеммники можно встретить на соединениях домашней электропроводки, внутри многих электроприборов, и даже зажимы клемм автомобильных аккумуляторов тоже относятся к этой группе. Но, если внутри электрические клеммники для электропроводки имеют медную или латунную перемычку, то аккумуляторные зажимы чаще всего изготавливают из свинца. Это связано с тем, что внутри батареи находится кислота.

Достоинство винтовых моделей клеммников для соединения заключается в качественном контакте всей площади жилы кабеля с металлической перемычкой зажима. С помощью винта легко можно подсоединить и отсоединить провод. На многих винтовых моделях можно встретить винт, помеченный зеленым цветом. Он служит для подключения жилы заземления. Особенностью зажима являются зубцы. При сильном сжатии винтом они врезаются в металл, улучшая сцепление.

Недостатком винтового зажима является возможность его использования только с медным проводом. Можно, конечно, и алюминиевую жилу зажать, но если не рассчитать усилие, хрупкий металл деформируется. Еще один минус в неудобстве пользования. Для того чтобы подсоединить винтами много проводов, потребуется затратить больше времени, чем проделать аналогичную операцию с пружинными механизмами. Во время спешки неопытные мастера часто выкручивают полностью зажимной винт и теряют его. Однако эти мелкие проблемы не ухудшают качества винтового соединения, а вот то, что при вибрации винтовое соединение способно разболтаться, определяет его основной минус.

Обжимной клеммник

Этот вид электротехнического изделия предназначен для соединения жил кабелей с максимально допустимой силой тока 24 А. Надетый на кабель клеммник выдерживает до 5 тыс. вольт. Одним изделием сразу можно обжать до 8 подготовленных клемм для соединения. Такая конструкция значительно упрощает монтаж электропроводки. По типу фиксации клеммник может автоматически фиксировать контакт внутри гнезда или механически, что выполняется вручную. Если правильно рассчитать усилие при обжатии клеммника, получится надежный контакт.

Изделие под маркировкой СИЗ

Такие клеммники называются изолирующими и на внешний вид представляют пластиковый колпачок. Зажим изготовлен из термостойкого полимера, устойчивого к горению. Существует мнение, что СИЗ предназначен для защиты соединения от возгорания. На самом деле клеммник создает прочный механический контакт и выдержит напряжение до 600 вольт.

Принцип действия прост. Имеется обычная скрутка из оголенных жил проводов. Причем все провода должны быть из однородного металла. Чтобы избежать окисления, скрутку желательно обработать пастой. Внутри пластикового колпачка находится конусообразная пружина. Она-то и создаст прочное соединение. Колпачок надевают на скрутку, накручивая по часовой стрелке. В это время пружина витками вдавливает жилы, создавая прочный контакт. Если соединяется два одинаковые по толщине провода, то их можно не скручивать. Оголенные концы с усилием вставляют внутрь колпачка и вращают его. Пружина внутри сама сделает свое дело.

Силовые клеммники на DIN-рейке

Силовые клеммники устанавливаются на монтажной плате или DIN-рейке. Их сложная конструкция позволяет подключать разные по толщине жилы до 300 мм2, соединять алюминиевый провод с медным, а также одновременно подсоединять жилы кабелей, рассчитанные на разную мощность. Силовые клеммники имеют луженую медную пластину, к которой прижимается провод специальной конической шайбой, не позволяющей ослабиться соединению.

Универсальные и барьерные зажимы

Эти изделия имеют особенность своей конструкции – металлическую пластину. Она разделена ячейками изоляционного материала. Перемычки ячейки не позволяют соприкасаться соединяемым проводам. Надежное крепление жил обеспечивается винтами. На металлических клеммах алюминиевый провод практически не окисляется, что позволяет использовать такие клеммники без ограничений. Чаще всего соединения проводов в распределительной коробке выполняют именно барьерными зажимами.

По какой цене можно купить клеммники для проводов

В таблице ниже вы можете ознакомиться с ценами на продукцию отдельных производителей:

ФотоПродукцияХарактеристикиСредняя цена, руб.
Клеммы универсальные Wago рычажковые 222×412
  • Ток 32 А;
  • 2 подключения;
  • Напряжение до 450 В.
800
Клемма универсальная Blox 5×2.5350
Клемма Wago 2- х проводная.
  • Номинальный ток 24 А;
  • Позволяет соединить 2 провода.
260
Клемма  «Легранд» 37261
  • Номинальное сечение 4 мм;
  • Способ присоединения винтовой.
65
Винтовой зажим TDM ЭВИ-10
  • Номинальный ток 10 А;
  • Количество подключенных проводников 12.
55

Используя наши рекомендации и изучив характеристики электрического оборудования, вы сможете выбрать качественные клеммы. А знание этапов монтажных работ помогут вам выполнить правильное соединение любой электропроводки.

Watch this video on YouTube

Watch this video on YouTube

Предыдущая ИнженерияКак не прогадать с выбором: трубы для теплого водяного пола
Следующая ИнженерияПособие тем, у кого плохая память: как открыть домофон без ключа

Меры безопасности

Чтобы защитить человека от тока напряжением менее 1000 вольт, нужно проводить заземление всех металлических элементов электрического оборудования. Если человек получит травму от тока, то на его теле останется ожог. Возможны потеря сознания или остановка сердца.

Очень важно, чтобы каждая конструкция полностью отвечала требованиям безопасности, которые предъявляются для обеспечения правильной работы электросетей и предохранителей. Чтобы защитить людей от поражения током, нужно не допускать контакта с металлическими элементами электроустановки

Для этого можно провести полную изоляцию. В этом деле поможет оградительная конструкция, сооруженная вокруг электроустановки

Чтобы защитить людей от поражения током, нужно не допускать контакта с металлическими элементами электроустановки. Для этого можно провести полную изоляцию. В этом деле поможет оградительная конструкция, сооруженная вокруг электроустановки.

Винтовые перемычки

Например, вам необходимо много отходящих проводов подключить к одной цепи или фазе. Не нужно в этом деле использовать самодельные кусочки проволоки, типа шунтов.

Для этого применяются винтовые перемычки. Они могут содержать в себе разное количество цепей объединяющих от 2-х до 10-ти полюсов. Заказывать лучше сразу под десять.

Потом в процессе работы отрежете нужное количество ножницами по металлу. Только предварительно скрутите соседние винтики. Если будете резать в сборе, перемычка погнется.

Объединение происходит очень быстро. Просто опускаете в специальный канал посередине клеммы (там где пустое место) перемычку, и после затяжки винтов все прекрасно держится.

Выпускаются как изолированные, так и не изолированные перемычки.

Если вы шунтируете в ряд несколько клемм, и при этом у вас на клеммнике собраны провода разных цепей и фаз, клеммы в середине колодки лучше всего отделять друг от друга.

Для этого понадобится рассмотренный выше торцевой изолятор. Только монтируется он не с самого края, а внутри всей сборки.

На силовых моделях применяют специальные разделители цепей SCFD. Отличаются они от заглушек большей шириной.

То, какие торцевые фиксаторы, изоляторы, перемычки подходят для той или иной модели, в большей степени определяется сечением проводов на которое рассчитаны клеммы.

Если вы к клемме на 2,5мм2 заказали перемычку на 4мм2, она у вас не подойдет ни по шагу, ни по размеру.

Обратите внимание, что на некоторых токовых клеммниках из-за наличия внутри специального размыкателя, установить стандартные перемычки уже не получится. Придется воспользоваться другими видами, наподобие гребенчатой шинки, которая многим знакома по модульным автоматам. Придется воспользоваться другими видами, наподобие гребенчатой шинки, которая многим знакома по модульным автоматам

Придется воспользоваться другими видами, наподобие гребенчатой шинки, которая многим знакома по модульным автоматам.

Однако есть варианты токовых клемм и под внутренние шунты, но уже немного другой формы.

Самое главное что нужно помнить про такие перемычки – они рассчитаны на определенный ток, равный току самой клеммы.

Поэтому при сборке нескольких клемм вместе, следите чтобы суммарный ток, проходящий через этот шунт, не превышал его номинального значения!

Виды заземляющих клемм

В основном для подключения провода заземления используют клеммы следующих типов:

Зажимная (клыковая)

В обиходе известна под названием «крокодил» или «собачка». Состоит из двух похожих на челюсти элементов, сжимаемых пружиной (работает по принципу обычной бельевой прищепки).

К данному типу относятся все клеммы заземления марки «КЗ», например, КЗ-20, а также КС-124 и некоторые другие. Распространенный импортный аналог — клемма TWT-LSA-CRML. Они хороши тем, что устанавливаются и снимаются одним движением.


Механизмы зажимных клемм

Из-за этого именно такой клеммой в большинстве случаев оснащают кабель рабочего заземления, подсоединяемый к детали при проведении электросварочных работ, а также измерительные приборы, которыми контролируются параметры электросети.

Резьбовая

Может представлять собой струбцину или иметь иное устройство, но принцип действия всегда один: клемма прочно фиксируется на детали за счёт затягивания резьбы. Затягивание может производиться при помощи гайки типа «барашек», как например, в клеммах марки УН 42-171 (импортный аналог — клемма 300А American type), либо особого винта.


Клемма заземления КЗ-31″Корд”

Резьбовая клемма устанавливается и снимается не так быстро, как «крокодил», но зато она крепится более надежно и обеспечивает более качественный электрический контакт.

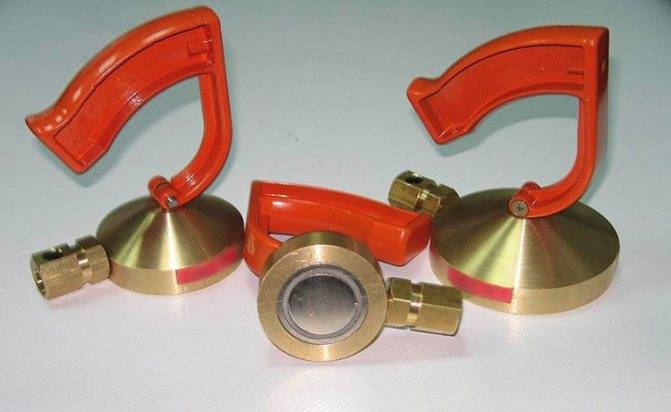

Магнитная

Используется в труднодоступных местах или при очень больших размерах детали/конструкции, то есть в тех случаях, когда применить зажимную или резьбовую клемму нет возможности. К примеру, магнитной клеммой можно подсоединиться к толстой трубе или DIN-рейке, проволочной сетке.

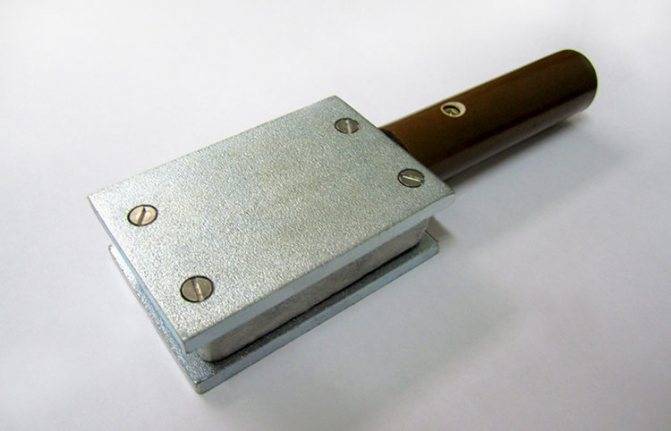

Так выглядит магнитная клемма

Изделия отечественного производства обозначаются буквами «МКЗ».

Одноразовые

Эта группа клемм применяется в сигнальных или слаботочных цепях. К примеру, их можно видеть на комплектующих для ПК или кабелях интернет-сетей, а также в акустических системах. Такие клеммы называют «одноразовыми» потому, что демонтировать их можно только отрезав вместе с куском провода, так что повторное использование не является возможным.

Из относящихся к данному типу наиболее распространенными являются клеммы типа ADC Krone GmbH и Art Sound Accessories AGT8.

Специальные клеммы

Предназначаются для подключения к заземляющему проводу каких-то определенных изделий или конструкций. В качестве примера можно привести клеммы для заземления проволочных лотков для прокладки электрокабелей.

Такие лотки изготавливаются не из листовой стали, а из сетки, что обеспечивает более эффективный отвод тепла от кабелей.

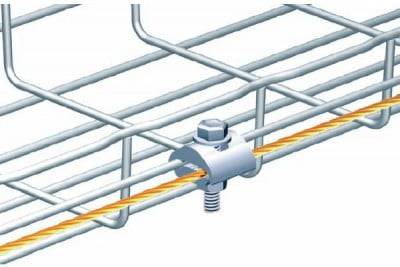

Клемма для проволочного лотка

Лотки необходимо заземлять не только на случай повреждения изоляции находящегося внутри проводника, но и для выравнивания и сброса потенциала, наведенного протекающим в непосредственной близости электротоком. Для этого на стенках лотков с определенным шагом (указывается производителем лотка) крепятся специальные клеммы, в которых зажимается провод заземления.

Зажимаемый в клемме участок провода, разумеется, должен быть освобожден от изоляции (это удобно делать стриппером).

Материалом для таких клемм могут служить легированная сталь, латунь, некоторые другие сплавы. В те из них, которые рассчитаны на сверхбольшие токи, добавляют вольфрам, способствующий повышению температуры плавления.

Приборная клемма

Согласно отечественным стандартам, в маркировке такой клеммы присутствует литера «С»; за рубежом же данный тип обозначают термином «banana». Выполнена в виде соединительной шины и используется для защитного заземления корпусов щитков, металлических стоек и приборных шкафов.


Клемма банан

Приборная клемма крепится на изделии, после чего к ней подсоединяется провод заземления.

Нужно ли смазывать клеммы аккумулятора?

После очистки токоотводов и клемм их можно и нужно защитить с помощью различных средств. Именно защитить, а не смазывать внутри.

Цветные металлы (а свинец особенно) имеют нехорошее свойство – быстро окисляться и покрываться защитной плёнкой. Смазками нужно пользоваться после того, как аккумулятор надежно подсоединен к бортовой система автомобиля.

Пропускает ли смазка электрический ток? Нет, все современные защитные средства являются диэлектриками и могут только ухудшить проводимость. Их основная задача – защитить свинцовые детали от появления окисла.

Если клеммы подверглись окислению, то уже никакая защитная смазка не поможет. В такой ситуации необходимо только отсоединять аккумулятор, зачищать клеммы до блеска и уже потом, после обратной сборки, покрывать защитным средством.

Современные материалы более качественные, чем 20-30 лет назад. Под капотом автомобиля намного чище и суше, чем раньше, корпуса аккумуляторов герметичные. Да и защитные средства нередко стоят немалых денег.

Если у вас хороший, качественный аккумулятор, ничего не окисляется, то, естественно, ничего смазывать не нужно. Ну а если дешёвый, возможно неисправный или бракованный, с трещинами аккумулятор, который окисляет все подряд (крепления, место где стоит и клеммы), то тогда единственное спасение (не считая покупки нового) нанести смазку на клеммы. Но злоупотреблять этим не рекомендуется.

Применять ли защиту для аккумулятора – дело каждого, но лучше наверно, перестраховаться, чем недо……!

Разновидности заземляющих клемм

Существует три вида заземляющих крепежей:

  • клыковой тип (группа КС-124 и КЗ). Этот элемент произведен в виде обыкновенного зажима, напоминающего прищепку. Между электриками эти щипцы с пружинным механизмом называют «собачкой» либо «крокодилом»;
  • клемма «барашек» (группа УН 42-171 или 300А). Внешним видом напоминает кольцо с зажимом, который герметично крепится на провода. В качестве замены этой детали часто используются клемма-зажим. Представляет собой винт с круглой шляпкой. Применения такого элемента снижает риск соскока крепежной детали;
  • коннекторы одноразовые (группа AGT8, ADC Krone GmbH). Обычно клеммы подобного типа применяются для соединений электродов небольшой мощности. Элементы не предназначены для многоразового использования.

Каждая из разновидностей применяется для отдельных структур и обладает техническими характеристиками.

Торцевой изолятор

Еще один важный момент – изолированная часть клеммы всегда должна быть слева, неизолированная справа.

То есть, оголенная контактная часть должна располагаться с правой стороны. Когда клеммник набран, большинство монтажников на этой конструкции и останавливаются. Начинается подключение проводов.

Однако не забывайте про одну из оголенных сторон. Все производители делают свое оборудование так, чтобы оно было защищено от случайного прикосновения токоведущих частей.

Поэтому вместе с покупкой клемм не забывайте про концевые изолированные крышки.

Поштучно они редко продаются, придется покупать целый набор в пакетике. Хотя зачастую на всю сборку в щите может понадобится не более 3-х штук.

Технически грамотно такое изделие называется торцевой изолятор. Легким движение руки он защелкивается благодаря своим выступающим частям.

Торцевые изоляторы также могут выпускаться различных цветов. А что делать, если у вас нет торцевых изоляторов, а изолировать последнюю правую клемму необходимо?

Самый простой выход это поставить рядышком дополнительную пустую клемму. Подключать при этом провода на нее не нужно. Она хоть и будет оголенная, но уже без напряжения.

Либо принудительно удалите из нее все металлические внутренности. Еще один вариант – использовать в качестве крайней клеммы заземляющую.

Строение пружинных проходных IEK

Зажимы пружинные проходные — это огромный диапазон сечений, гибкость при шунтировании и открытые возможности нанесения маркировки. Зажимы пружинные проходные, преимущества: — Удобство в работе из-за возможности соединения с передней части. — Оптимальная наглядность благодаря огромным поверхностям для формирования маркировки. Проходные клеммы отличаются несколькими клеммными зажимами и небольшой конструкцией. Вы также можете купить подходящие к проходным зажимам заземляющие клеммы такого же типа. Все проходные и заземляющие изделия спокойно шунтируются между собой, а также с многовыводными и функциональными зажимами, к примеру, с клеммами для подключения электрического двигателя или клеммами для датчиков. Зажимы пружинные проходные хорошо ускоряют процесс установки жил кабелей и проводков, сохраняя при этом общую надежность соединений. Благодаря этим свойствам они часто используются в производстве, строительстве, а еще в бытовых условиях. Установка изделий не вызывает сложностей и вполне под силу начинающим в этом деле. Зажимы пружинные проходные iek купить на выгодных условиях можно у нас. Мы предлагаем только лучший и качественный товар, который нереально найти где-то еще. На зажимы пружинные проходные iek цена бывает разной, только от вас зависит, сколько вы потратите денег на эти изделия.

Преимущества пружинных проходных IEK

Подобные зажимы пользуются огромной популярностью. Не зря их так часто покупают, ведь они имеют целый список преимуществ:

  • легкость и удобство коммутации: отсутствуют вспомогательные материалы (оборудование) и нет необходимости в изучении дополнительной литературы;
  • оптимальный уровень зажима;
  • максимальная изоляция зажима: изолятор сделан из высококачественного материала, предотвращающего серьезный перегрев и появление пожара;
  • устойчивость к различным колебаниям, отличная прочность, техническая безопасность;
  • газонепроницаемость в месте коммутации;
  • отсутствие технического обслуживания.

Вот и весь основной перечень достоинств. Если вы решились зажимы пружинные проходные iek купить, то сделать это стоит прямо сейчас.

Назначение и виды заземляющих клемм

Параметры заземляющих клемм, выполняющих также функции сварочных контактов определяются ГОСТом 12393-77. Они используются для безопасного и наиболее плотного соединения между собой кабеля и металлического корпуса оборудования. Данные элементы применяются не только с электроустановками, но и с другими видами мощных устройств.

Соединительные клеммы выпускаются в различных модификациях, что существенно расширяет сферу их применения. Чаще всего используются клыковые или зажимные устройства, изготовленные в виде пружинного зажима. В обиходе они называются «крокодилами», и выполняют свою функцию оказывая механическое давление на место контакта (рис. 1).

Не менее популярны резьбовые типы заземляющих клемм, похожие своим внешним видом на предыдущую модель. Основным отличием является отсутствие пружины, а фиксация контакта осуществляется затягиванием резьбы гайкой с барашком. В некоторых случаях используются зажимные винты с круглыми головками (рис. 2). Снятие и установка винтовых соединений выполняется медленнее, по сравнению с пружинными элементами, однако крепления получаются более надежными и качественными.

Наиболее дорогой и эффективной считается магнитная клемма заземления, типичным представителем которой является модель МКЗ-60. Она устанавливается непосредственно на рабочую поверхность и удерживается на ней за счет магнитного поля в течение всего рабочего процесса.

Существуют клеммы, предназначенные специально для слаботочных систем. Это всем известные коннекторы одноразового использования, используемые в компьютерных сетях и аудиосистемах, рассчитанные на незначительную мощность тока.

Технические параметры

Заземлительные клеммы имеют такие характеризующие их свойства:

  • наибольшая сила тока, которую устройство способно пропустить через себя, не повредившись;
  • показатель раскрытия (для клыковых и резьбовых моделей);
  • габариты;
  • вес.

Самым главным качеством является максимальная пропускаемая сила тока. Этот показатель указывается в маркировке в числовом выражении. Данное число необходимо умножить на 10, чтобы получить допустимую силу тока.

Примеры технических данных:

  1. Марка — КЗ-20 СК. Предназначена для тока 200 ампер. Габариты: 140×75×20 миллиметров. Вес составляет 190 граммов. Показатель раскрытия — 50 миллиметров.
  2. Марка — КЗ-300 «Красс». Отличается повышенной устойчивостью к высокомощным разрядам.
  3. Марка — КЗ-50. Выдерживает токи до 500 ампер.

Изделия 224 серии

Этот зажим «Ваго» — для многожильных проводов осветительных приборов или иной слаботочной нагрузки. Тонкий проводник осветительного прибора может быть подключён к концу либо в разрыв распределительной сети. Каждая клемма рассчитана на подключение к одному полюсу электрической сети. Сечение проводов распределительной сети — 1-2,5 мм кв., а подключаемого прибора — 0,5-2,5 мм кв. каждого полюса сечением от 0,5 до 0,75 мм². Монтаж клеммы производится в такой последовательности:

  • При подключении в разрыв распределительной линии питающий провод разрезается.
  • С обрезанных концов проводов удаляется изоляция на длину 1 см.
  • Провода распределительной сети вставляются в круглые отверстия самозажимных контактов.
  • Нажать на подвижную часть клеммы и ввести зачищенный провод от осветительного прибора в отверстие квадратной формы до упора.
  • Отпустить подвижную часть клеммы, зажим зафиксирует провод.

Как выбрать клеммник

Не нужно отдавать предпочтение самым дешёвым производителям. Разработчики электротоваров средней и высокой ценовых категорий следят за своей репутацией, соответственно, за качеством продукции

Из технических параметров колодки важно заострить внимание на следующих:

  1. максимальное рабочее напряжение;
  2. длительный максимальный ток;
  3. сечение подключаемого провода (мм квадратные);
  4. количество зажимов;
  5. рабочая температура и условия окружающей среды;
  6. назначение (токоведущие, заземляющие).

Клеммные колодки для заземления

В отдельную группу относятся клеммные колодки заземления. Их можно отличить по характерному жёлто-зелёному цвету корпуса и металлическим защёлкам для крепления на DIN-рейку. В таких клеммниках прижимные механизмы (те, что удерживают провод) электрически соединены с DIN-рейкой и токопроводящим корпусом щитка. Данная модификация используется исключительно при монтаже защитного заземления.

Клеммная колодка для заземления

Как заземлить проволочный лоток?

В первую очередь проволочные лотки применяются потому что имеют массу полезных свойств, среди которых и недорогая цена. С целью создания уравнивания потенциалов используется специальная клемма заземления для проволочного лотка.

https://youtube.com/watch?v=_ppwSaFUc0Y

Техника монтажа крепежа довольно легкая. Сначала клемма закрепляется к корпусу проволочного лотка, затем через нее пропускается .

Клемма заземления для проволочного лотка

По статистике, проволочные лотки применяются на производствах и в промышленной области, где наблюдается высокий риск пожароопасности. Для масштабных электрических сетей используют установку клемм на расстоянии до 10 м.

Заземление лотков различного вида обязательно проводиться в соответствии с требованиями ПУЭ для каждого приспособления отдельно. Электрики рекомендуют в качестве проводника заземления использовать одножильный кабель с сечением не менее 2,5 кв. мм. В иных случаях предусматривается использование медного проводника с отсутствующей изоляцией, и сечением до 4 кв. мм. Как правило, проволочный лоток не имеет качеств нужной проводимости тока, следовательно, нельзя пренебрегать заземлением.

Обращаем внимание, что заземлять необходимо каждый электрифицированный элемент, чтобы сохранить в доме электрическую безопасность

Клеммники зарубежного производства

Лучшие производители разработали удобные технологии и новинки, позволившие трансформировать классические клеммы в уникальные интерфейсы соединения.

Прижимной Push Wire

Неразъёмное изделие, использующее свойства жёсткости, для надёжного крепления. Монтаж выполняется путём проталкивания зачищенного конца провода в отверстие. Извлечение осуществляется выкручиванием провода.

Виды соединителей:

  • для одиночного провода;
  • для проводов с пониженной жёсткостью.

Силовой пружинный Power cage clamp

Универсальный клеммник для всех типов электропроводов, имеющих сечение до 95 мм². Состоит из двойной клетки, оборудованной пружиной с прессом и металлической шиной.

Соединение выполняется с помощью шестигранника для поджимания. После установки ключ поворачивается и опустившийся пресс надёжно прижимает проводник.

Наборный самозажимной Cage clamp

Эксклюзивная техника, запатентованная фирмой WAGO, для проводников любой жильности с сечением до 35 мм². Подсоединение выполняется путём поднятия пружинного зажима с помощью специального рычажка. После установки проводника зажим опускается обратно.

клеммник WAGO

Самозажимной Cage clamp S

Использование не предусматривает применения электромонтёрских инструментов. Подсоединение выполняется путём установки оголённого конца провода до упора.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
