Вентиляционный клапан в стене: устройство и монтаж

Если система вентиляции в доме отсутствует

Что такое вентиляция – это система, состоящая из двух отверстий. В одну воздух извне поступает, в другую загрязненный и влажный воздух выходит. Происходит воздухообмен, который является залогом здоровья проживающих в доме людей. Если вытяжная вентиляция в доме была заложена при строительстве, то установка приточного клапана решает все проблемы.

А если такой вентиляции нет. Тогда придется ее создать. Для этого устанавливается приточный и вытяжной клапан вентиляции в стену, последний монтируют под потолком. При этом оба приспособления устанавливают на противоположных стенах, чтобы создался воздушный поток снизу вверх и по диагонали комнаты. То есть процесс естественной вентиляции проходит по законам физики, где теплый воздух поднимается к потолку, создает там давление. А снизу входит холодный воздух с улицы. Получается своеобразный сквозняк, который не ощущается.

Сегодня производители предлагают вытяжные клапана с принудительной системой вытяжки воздуха. Просто в цилиндр устанавливается небольшой вентилятор, который включается при необходимости быстро проветрить помещение. Некоторые модели снабжены реле, с помощью которого можно регулировать скорость вращения лопастей вентилятора. То есть вытяжку воздуха можно организовать в интенсивном режиме или в слабом.

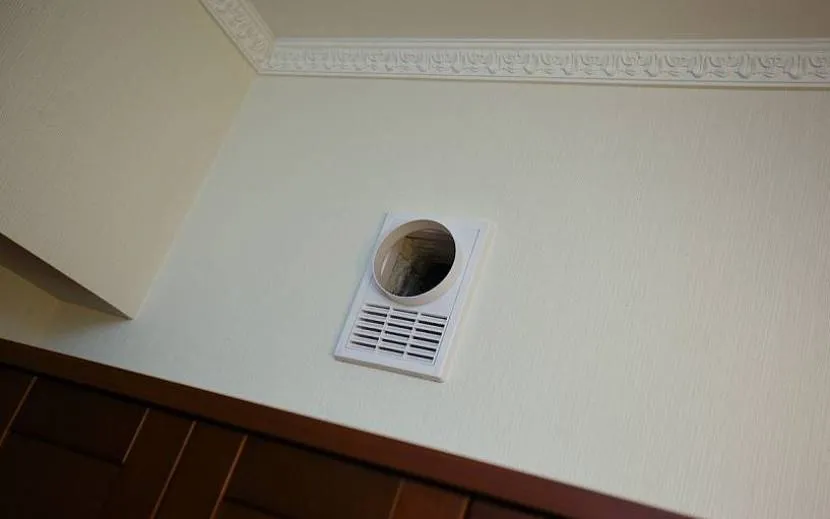

Вытяжной клапан в стену Источник yandex.net

Дополнительный функционал

Иногда стеновой клапан обладает функцией регулировки. Элемент для реализации этой задачи располагается внутри. Некоторые модели оснащены системой гигрорегулирования. Она реагирует на влажность внутри и открывает клапан, если определенные показатели оказываются повышены.

В продаже можно встретить приточный клапан в стену, который имеет более сложную конструкцию. Он оснащается вентилятором, рекуператором, датчиком влажности и выносным электронным пультом. Рекуператор отвечает за нагревание воздуха, а вот датчик влажности дополнительно оснащается датчиком температуры, это позволяет автоматизировать работу оборудования. Электронный пульт позволяет выключать и включать нагреватель и вентилятор.

Проблемы вентиляции жилища

Многие не знают, но современные оконные системы имеют несколько функций, и одна с которых – режим микропроветривания. Рукоятку управления при повороте на открытие створки нужно не доводить полностью вниз, а выставить под углом 45 градусов относительно горизонтали. Окно полностью не отпирается, система ослабляет прижим, образуя зазор в 2-3 мм, через который может поступать воздух. Позже можно вернуть створку в исходное положение.

Однако такая функция это полумера ведь, по сути, в таком режиме окно создает сквозняк, который также не нужен в помещении.

Что дает такая система вентилирования помещения с установленным приточным клапаном, и как она работает?

Принцип функционирования построен на разнице давлений, но чтобы клапан обеспечил приток свежего воздуха, внутренний должен удаляться с помещения. Для этого в доме нужна работающая вытяжная вентиляция. Если ее нет, нужно ее обустроить, или же тщательно прочистить уже имеющиеся каналы.

Нормальное функционирование такого воздухообмена, требует определенных условий:

• Полноценная работа вентиляционного клапана начинается, если температура на улице ниже, чем +5 градусов. Летом для его работы нужна принудительная вытяжка с вентиляторами. При отсутствии удаления внутреннего воздуха, система не будет работать.
• Требуется загерметизировать входную дверь с подъезда или улицы, чтобы не было других источников подачи холодной массы.
• Между всеми помещениями жилья, нужно обустроить свободный воздушный обмен. Все межкомнатные двери нужно держать приоткрытыми, или обеспечить под ними зазор в 20 мм. Также как вариант, можно обустроить вентиляционные отверстия в нижней части полотна (для кухни площадью 200 см², ванной – 130 см²).

В случае, когда нужно перекрыть доступ воздуха, то нужно попросту заклеить щель клапана.

Плюсы вентиляционных клапанов

Отсутствие нормального воздухообмена при установленных металлопластиковых окнах способствует появлению и развитию следующих отрицательных явлений:

• Окна запотевают, а конденсированная вода оседает на поверхности откосов. Впоследствии на стенах проема появится плесень и грибок. Клапаны способствуют удалению обогащенного водяным паром воздуха, и притока более сухого уличного.
• При обычном проветривании чрез открывание створок, образуется сквозняк. В итоге образуется некомфортный микроклимат в таких помещениях. При этом возрастают теплопотери. После установки клапанов, такие отрицательные моменты нивелируются, а расход тепла остается в норме.
• Ни какое проветривание не возможно постоянно контролировать. Клапаны имеют простую систему управления, а автоматические устройства вообще не требуют постоянного контроля.

Однако каждая система имеет свои недостатки, с которыми либо приходится мириться, или же они не подходят для конкретного типа жилья.

Установка приточного клапана на стену

Установку приточного клапана в стене своими руками осуществить сложнее, ведь такой процесс подразумевает сверление отверстия сквозь стену.

Монтаж может осуществляться в двух точках комнаты: под подоконником над батареей, и на стене возле окна, по высоте 2/3 проема.

• Резка канала проводится с использованием бурового алмазного инструмента. Сам проем нужно сверлить с небольшим уклоном в сторону улицы (до 4 градусов), для беспроблемного отвода конденсированной воды.
• После получения нужного отверстия в стене, монтируют воздуховод, остатки трубы обрезаются.
• Внутрь канала устанавливают шумоизоляцию.
• Со стороны улицы крепится решетка вентиляции.
• Корпус впускного устройства монтируют на трубу в комнате, крепление обеспечиваться саморезами.
• Осуществляют сборку клапана по инструкции монтажа от производителя.

Смонтированный приточный клапан, отрегулировать в соответствии с рекомендациями.

Установленное по технологии устройство при соблюдении условий его функционирования, за счет своей простоты прослужит весь гарантийный срок, без каких либо нареканий.

Как устанавливается обратный клапан

Установка многостворчатой решетки и мембранной отдушины не представляет сложности и не нуждается в подробном описании. Элементы крепятся к стене и подключаются к воздуховодам согласно заводской инструкции.

Одно дополнение: при монтаже внешней решетки стеновой канал лучше утеплить. От прямого контакта  выходящего воздуха с холодными стенками пары начнут конденсироваться. После остановки вентилятора вода замерзнет и образует наледь.

Если вы решили установить гравитационный обратный клапан для вытяжки, учтите такие нюансы:

1. Располагайте элемент на выходе из тройника, но в перевернутом положении, как сделано на фото. При неработающем вентиляторе заслонка будет открываться.
2. Тройник лучше располагать на вертикальном участке воздухопровода, а не под самым потолком. Тогда вы сможете соорудить декоративный короб и полностью спрятать трубу.
3. По бокам декоративного короба предусмотрите вентиляционные решетки, как предлагает домашний мастер на видео.
4. Не ставьте «хлопушку» и тройник близко ко входу в шахту. В этом месте поток поворачивает, образуется завихрение, заслонка может не закрыться до конца.
5. Не располагайте заслонку вертикально или под углом, как любят делать многие умельцы. В такой позиции створка неплотно закрывается либо не хочет открываться.

Watch this video on YouTube

Процесс установки приточного клапана на стену своими руками

Важным в установочном процессе является выбор места прикрепления прибора. Лучше крепить клапан на несущей стене, нежелательно выбирать стороны с выходом на автомагистраль и промышленную зону.

Наилучшее расположение клапана:

• Между радиатором и подоконником;
• Над окном, около верхней части окна.

Инструменты, которые будут нужны:

• Стац. бур или мощный перфоратор, диаметр коронки чуть больше диаметра клапана;
• Пылесос;
• Монтажная пена;
• Штукатурка;
• Строительный нож;
• Отвертка (фигурная);
• Уровень, рулетка.

Необходимо будет защитить также мастера, надевают очки, респиратор, перчатки.

Лучше крепить клапан на несущей стене, нежелательно выбирать стороны с выходом на автомагистраль и промышленную зону.

Порядок действий:

Подготовка поверхности. В месте, куда будут монтировать клапан, рисуют схему с размерами и формой клапана, чтобы легче осуществить правильное бурение.
Непосредственно процесс бурения. Сначала делают отверстие глубиной 7-10 сантиметров, убирают лишние отколовшиеся детали, зубилом делается насечка, чтобы устойчивее позиционировать бур, бурение делается с уклоном, чтобы влага не попала в комнату

Обратите внимание! Часть стены, где работает, увлажняют, чтобы было меньше пыли.
Очищающая часть работа. Пылесосом из отверстия высасывают всю пыль.
Установка теплоизоляции, размер отверстия соответствует утеплителю.
В созданный канал вкручивают трубу.
С внутренней стороны устанавливается корпус изделия, с внешней крепится решетка.

Часть стены, где работает, увлажняют, чтобы было меньше пыли.

Обратный клапан для естественной вентиляции

Воздух в помещение попадает через щели или полости в окнах и дверях, или отверстия для подвода воздуха, дальше через вытяжные каналы отводится по вентиляционным каналам в атмосферу. Часто устанавливается обратный клапан для естественной вентиляции — он предотвращает неправильное перетекание воздуха.

Серьезным плюсом данной системы является дешевизна, долговечность и надежность — полностью отсутствуют движущиеся части.

Минусом является тот факт, что при использовании вашими соседями отвода воздуха в общие каналы принудительно (с помощью вытяжки, вентилятора). Отработанный воздух попадает к вам через общие воздушные каналы вывода в атмосферу. Поэтому очень часто в данной системе применяют обратный клапан.

Механическая или искусственная вентиляция — фактически это, принудительная подача и отвод воздуха на четко рассчитанной площади помещения согласно установленным или расчетным нормам.

Данная система базируется на правильном размещении вспомогательных элементов, таких как:

1. вентилятор
2. фильтр
3. клапан
4. воздухонагреватель
5. воздуховоды и фитинги к ним
6. ионизатор и др.

Рассматриваемая система может быть использована в любых типах строений и создает одинаково комфортные условия в независимости от времени года и внешних условий. В промышленности все помещения связанные с технологическими процессами имеют искусственную вентиляцию обеспечивающую циркуляцию воздуха больше, чем при использовании в гражданском строительстве. Механическая в отличие от естественной вентиляции обязательно имеет регулируемый обратный клапан.

Приточная и вытяжная системы вентиляции предназначены для принудительной подачи и удаления воздуха из объема помещений. Данные системы в основном используются комплексно и они, как правило, максимально сбалансированы. Дисбаланс подачи и оттока воздуха приводит к образованию недостаточного или избыточного давления, появляется эффект «схлопывания дверей»

Назначение вентиляции местного типа является подача и отвод потоков воздуха в строго ограниченные места. Делится на приточную, а так же вытяжную местную вентиляцию, которая массово используется в производстве, где возможна локализация объема, в котором происходит выделение вредных или отравленных выделений. Согласно строительным нормам абсолютно все складские помещения, работающие с ГСМ (горюче смазочными материалами) и другими опасными веществами имеют местную систему вентиляции.

Обще обменная вентиляция — используется в помещениях, где незначительное количество вредных веществ распределяется равномерно, а объем воздуха не располагает к применению других вентиляционных систем.

При таком способе вентилирования нет необходимости в очистке равно распределённых воздушных потоков. Этот способ вентиляции часто используется совместно с местной, это создает уменьшение затрат за счет удешевления компонентов системы в целом. Эта система создает комфортные условия для работы персонала (убираются все виды сквозняков, звуков свиста и факторов, влияющих на работу)

Согласно строительным нормам большинство  складские помещений работающих с ГСМ (горюче смазочными материалами) и другими опасными веществами, имеют совмещенную систему вентиляции — обще обменную и местную.

Наборная система – это система, собранная из отдельных необходимых для вентилирования компонентов, установленных в отдельном месте — при большой мощности в вент камере, при маленькой мощности возможна установка над подвесным потолком. Плюсом данной системы является использование данных систем в помещениях с любым объемом площади — квартира, магазин или супермаркет не имеет значение. Минусы: необходима профессиональная проектировка и  точный расчет на стадии проектировки помещения.

Собранные компоненты в едином  хорошо звукозащищенном  корпусе создают моноблок.

У данного типа вент установок есть свои преимущества:

• низкая шумность работы установки
• настройка и испытание на необходимые характеристики всей системы происходит во время этапа изготовления
• установка данной системы в рабочее положение существенно упрощена

Конструктивные особенности и, как работает приточный клапан

Чисто конструктивно приточный клапан – это цилиндр, в котором уложен фильтрующий материал. С двух сторон его закрывают декоративные решетки. Диаметр цилиндра от 6 до 14 см. Этот параметр влияет на производительность приспособления. То есть, чем больше, тем больше воздуха он через себя пропускает.

Сам цилиндр изготавливается из пластика. Внешняя декоративная решетка – это защита устройства от проникновения мелких животных и птиц, а также от мусора. Бюджетные варианты – пластиковые, дорогие – алюминиевые. Некоторые производители комплектуют решетки москитными сетками.

С внутренней стороны клапан закрывается оголовком. Это такая коробочка, в которую и устанавливается фильтрующий материал. Оголовок закрывается крышкой. Существует широкое разнообразие оголовков. С помощью некоторых можно снижать или увеличивать подачу поступающего воздуха. У них может быть разная форма, размеры, места расположения отверстий для прохождения воздуха.

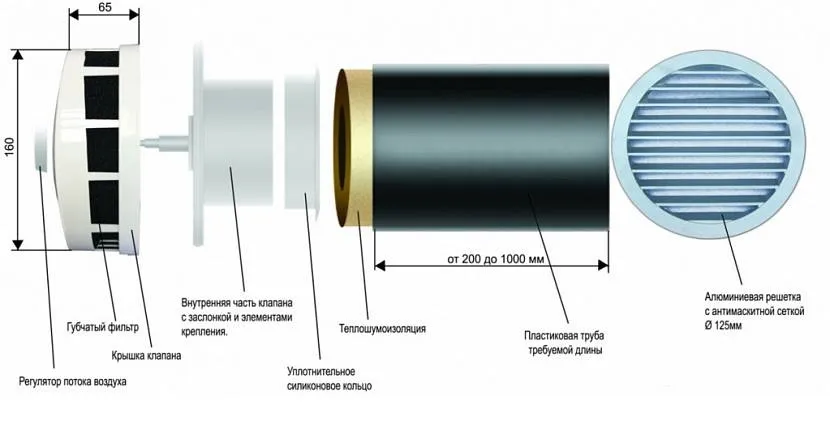

Конструктивные особенности приточного клапана Источник veles24.ru

Цилиндр вставляется в просверленное отверстие в стене. Чтобы шум с улицы не проникал в дом, чтобы стены зимой не промерзали, между стеной и пластиковым цилиндром укладывается тепло- и шумоизоляционный материал. Обычно это цилиндрической формы изделие.

Как видите, конструкция очень проста, но при этом очень эффективна. Правда, надо отметить и тот факт, что вентиляционный клапан будет бесполезен, если в доме плохо работает вытяжка. Ведь суть вентиляции – это как приток воздуха, так и удаление его из помещений. Поэтому несколько советов:

• вытяжка должна быть все время в исправном состоянии, даже если это отверстие под потолком в санузле и в кухне;
• в межкомнатных дверях должны быть решетки или высота дверного полотна подбирается так, чтобы между его нижними краями и полом оставался зазор, равный 15 мм.

Вытяжка на кухне должна работать эффективно Источник victorborisov.ru

ТОП-3 модели для производственных участков

ООО «ТЕХНОЦЕНТР» клапан общепромышленный 150х150

Надежный прибор, который предназначен для удаления большого объема загрязненного воздуха. Регулировка осуществляется вручную при помощи специальной рукояти. Благодаря такому решению продукт можно установить в одном положении, что способствует хорошей вентиляции помещения.

Средняя цена – 16 300 рублей.

ООО «ТЕХНОЦЕНТР» клапан общепромышленный 150х150

Достоинства

• Простое управление;
• Высокая пропускная способность;
• Прочный корпус;
• Надежность.

class=’s-article__points-list’>

Производственный клапан КОп от ТД «КОМТЕХ»

Отличный вариант, который подойдет для установки в больших помещениях. Корпус изготавливается из прочного материала, который не подвержен процессу коррозии. Регулировка осуществляется при помощи специального рычага.

Средняя цена – 1 200 рублей

клапан Производственный клапан КОп от ТД «КОМТЕХ»

Достоинства

• Долговечность;
• Качественное исполнение;
• Быстро удаляет воздух;
• Оптимальная стоимость;
• Удобное управление.

class=’s-article__points-list’>

ТКОГ-05-250х500 от ООО «Вымпел»

Отличный клапан, который поможет организовать правильную вентиляцию помещения и устранит токсичные и неприятные запахи за несколько минут. Корпус изготавливается из толстого слоя металла, что увеличивает долговечность и повышает надежность прибора.

клапан ТКОГ-05-250х500 от ООО «Вымпел

Достоинства

• Эффективность;
• Быстро удаляет загрязненный воздух;
• Прочный;
• Простая регулировка.

class=’s-article__points-list’>

Основные рекомендации по установке

Установка вентиляционного клапана может осуществляться:

• вертикально;
• горизонтально;
• на чердаке или в помещении.

Всё зависит от конструкции и способа монтажа. Существующие рекомендации по клапану на неотапливаемом чердаке включают утепление стояка, при этом сам клапан утеплять нет надобности, т. к. воздушная прослойка между крышкой и корпусом служит хорошим теплоизолятором.

Для предохранения подвижной мембраны от попадания влаги и грязи, нарушающих герметичность конструкции, клапан устанавливается на 30 и более сантиметров выше верхней самотёчной трубы с подключенными санитарными приборами на расстоянии не менее 20 сантиметров от ближайшего сифона. При установке клапана в ванной или туалете, специалисты советуют особенно тщательно контролировать возможность свободного доступа воздуха. Нужно помнить, что вода обладает повышенной эжекторной способностью, увлекая за собой воздух в 25 раз больше своего объёма.

Предназначение приточного клапана и его преимущества

Установка такого устройства в стену позволяет восстановить нормальный режим циркуляции воздушных потоков, при этом существенно снижаются потери тепла, возникающие при частых проветриваниях комнаты.

Стеновой приточный клапан позволяет:

• обеспечить постоянный приток свежего уличного воздуха в помещение;
• восстановить естественную вентиляцию в отдельно взятой комнате, а учитывая то, что в квартирах имеется, как правило, один вентканал, то и частично в других помещениях;
• сохранить комфортный температурный режим дома или квартиры, поскольку клапан работает постоянно, пропуская небольшое количество воздуха, не охлаждая помещение зимой и не перегревая летом.

Приточная система вентиляции со стеновыми клапанами включать несколько устройств, как правило, по одному в каждой комнате квартиры. Хотя для небольшого по размерам жилья достаточно и одного приточного клапана.

Создание своими руками

Для вентиляции естественного типа не трудно сделать клапан самостоятельно. Ход работ:

1. Снимаем вентиляционную решетку.
2. На тонком картоне делаем ее выкройку и вырезаем.
3. Замеряем проем вентиляции и чертим его в центре картонной заготовки, посередине нарисуем вертикальную планку. Вырезаем два получившихся окна.
4. Из плотного полиэтилена вырезаем две створки на это окно, ширина их вместе ровна ширине всей рамки.
5. На скотч прикрепляем эти створки к картонной раме по бокам.
6. Примеряем и проверяем. Створки должны открываться в канал вентиляции и не цепляться за поверхности.
7. Прикладываем наше изделие к проему, прижимает вентиляционной рамкой и прикручиваем ее на прежнее место.

Где применяется стеновой клапан

Приточный механизм используется повсеместно. Их устанавливают в многоквартирных постройках,  частных домовладениях, а также в помещениях производства.  Обязательно устанавливается подобная конструкция в дошкольных учреждениях, так как маленьким детям особенно важен свежий воздух. Подобный механизм нужен для обеспечения определенного микроклимата на птицефермах и в животноводческих хозяйствах.

Модель приточного устройства

Также делается вытяжной клапан, который встраивается в протоки вентиляции. Такие шахты находятся в санузле, кухне или ванной. Для проверки тяги нужно открыть форточку и посмотреть есть ли приток воздуха или поднести к отверстию зажженную свечу.

Для циркуляции воздуха в помещении применяется также мощная вытяжка

Все модели различаются по таким параметрам:

• возможность монтажа шумоизоляции и регулирования на автоматике;
• опция полного закрытия механизма;
• сечению воздуховода;
• объем воздушных масс.

Если жилая площадь достаточно большая, то можно установить несколько приточных конструкций

Как выбрать и где установить приточный клапан

Идеальным будет предусмотреть наличие отдушин для монтажа приточных клапанов еще на этапе строительства. Вторым удачным моментом для установки клапана является капитальный ремонт, когда можно без боязни повредить обои или намусорить в помещении, произвести все необходимые операции.

Перед тем как купить приточный клапан в стену, следует сопоставить его среднюю стоимость около 3-5 тысяч рублей с комплектацией. Если вы решили оборудовать все комнаты этими устройствами, то лучше брать модели одной фирмы, это не нарушит общий интерьер дома.

Важно внимательно следовать инструкции по установке, ведь при неудачном монтаже приточного клапана своими руками велика вероятность его промерзания в зимние месяцы. Поэтому лучше обратиться к профессионалам в этой области

Если вы живете в регионах с суровыми климатическими условиями, то от установки приточной вентиляцииследует отказаться вовсе.

Обычные модели, не оснащенные системой принудительного вентилирования способны давать до 30 м3/ч свежего воздуха, что вполне хватает для одного взрослого человека.

Критерии выбора приточного клапана для стены

Чтобы выбрать самый подходящий и удобный для жилья приточный клапан, стоит посмотреть обладает ли он параметрами, которые необходимы. Далее будут разобраны, существующие параметры, а какие именно будут необходимы, каждый решает сам для себя. Мощность работы прибора, определить, насколько мощный прибор требуется можно, учтя площадь квартиры, количество людей, которые постоянно проживают в ней, назначение помещения. Стандартно приборы обеспечивают приток воздушных масс в 40 м³ /час.

Допустимые температурные показатели. На упаковке указывается, при каких климатических условия можно использовать устройство. Прибор, предназначенный для местности с теплым микроклиматом, перестанет работать на морозе, так как у него нет защиты от морозов, и в нем будет образовываться конденсат. Размеры приточного клапана. Длина трубы выбирается исходя из толщины стены, диаметр прибора отвечает за пропускную способность системы, у большего диаметра она больше. Выбор размера и формы определяется местом установки прибора.

Регулятор управления. Представлены авторежим, и ручной режим управления. Первый вид дороже, владелец задает необходимый уровень влажности помещения, если уровень повышается, то прибор сам начинает работать, при достижении необходимого уровня прибор сам перестает работать. Второй вариант включается в ручную. Шумоизоляционные и теплоизоляционные свойства. Если стена сильно широкая, лучше приобрести прибор с наличием шумоизоляции, теплоизолирующий элемент есть во всех приборах, но для местности с особо холодным климатом понадобиться дополнительная защита от морозов. Есть другой вид прибора со схожими функциями – рекуператор, у него больше положительный качеств, а именно процесс рекуперации. Но стоимость и процесс установки в разы больше.

Чтобы выбрать самый подходящий и удобный для жилья приточный клапан, стоит посмотреть обладает ли он параметрами, которые необходимы.

Монтаж приточного вентиляционного клапана

Готовое отверстие не обязательно должно быть полностью горизонтальным. Допускается небольшой наклон в сторону улицы, благодаря которому образовывающийся конденсат будет быстрее выводиться из вентиляционного канала.

Процесс монтажа клапана выглядит следующим образом:

• в отверстие прокладывается воздуховод;
• выступающие части воздуховода помечаются карандашом;
• патрубок вынимается из стены и обрезается согласно нанесенным меткам;
• воздуховод вновь размещается в стене и закрепляется при помощи монтажной пены (все пустоты между бетонной поверхностью и патрубком задуваются пеной);

• внутрь канала устанавливается фильтр и термоизолирующий элемент;
• с внешней стороны монтируется защитная решетка, предотвращающая проникновение насекомых внутрь воздуховода (она может, как просто вставляться, так и прикручиваться саморезами к внешней стене);
• с внутренней стороны на воздуховод устанавливается декоративный колпак, который по совместительству является регулятором воздушного потока.

При правильном размещении приточной клапан вентиляции будет абсолютно незаметен. При этом скорость воздушного потока регулируется путем уменьшения или увеличения зазора на декоративном колпаке. При необходимости его можно полностью перекрыть или, наоборот, полностью открыть.

В нормальных условиях приточный клапан способен полностью обеспечить потребность помещения в свежем воздухе, поскольку гарантирует его поступление в размере 45-55 куб.м/час.
