Виды упрочнения несущих стен
Армирование стен делает геометрию строения неизменной и предотвращает конструкцию строения от дальнейшей деформации
Целесообразность определяется индивидуально. Известны три вида армирования наружных поверхностей, направленных на предупреждение образования:
- Трещин вокруг проектных проемов. Проводится методом горизонтального армирования газобетонных блоков.
- Температурно-усадочных трещин, характерных для зданий, возведенных в регионах с повышенным колебанием температур. Актуален при ускоренном возведении стен свежеизготовленными блоками, подверженными изменениям размеров в период усадки.
- Деформаций в процессе негативных воздействий природных явлений (ураганов, землетрясений). Вид армирования – вертикальный, объединяющий в единую систему фундамент и пояс усиления верхнего уровня.
Причины использования кладочных сеток
Перед тем как выяснить, зачем применяется кладочная сетка, необходимо рассмотреть различные виды этого материала, используемого при строительстве газобетонных зданий. Разные виды изделий обладают своими преимуществами и недостатками. Приступая к возведению дома из газоблоков, необходимо больше узнать о том, как правильно класть строительный материал с применением материалов для армирования стен.
Армировать их в процессе возведения домов следует для того, чтобы увеличить механическую прочность всего здания. Это предотвратит растрескивание его стен при усадке газобетона, происходящей в течение 2-3 месяцев после строительства дома. Растягивающая нагрузка, последствия которой должны быть устранены, требуют использования базальтовой или металлической армирующих сеток.
Усадке подвергается не только газобетон, но и другие виды строительных материалов, к примеру керамзитобетон. Этот процесс может происходить и в стенах из шлакоблоков. Чтобы правильно осуществлять кладку, необходимо выполнять все технологические требования к обустройству стен здания с применением различного вида сеток. Оптимальный шаг, который должен соблюдаться при ее выкладке, равен 3-4 рядам газобетона.
Чтобы армировать ряды, осуществляя кладку кирпича для облицовки стен, потребуется проложить возводимые стены арматурой через 3 ряда. Если увеличить шаг в процессе армирования стен, выкладывая их из 2-х газоблоков, то можно выполнить прокладывание сетки на каждый 4-й ряд.
Шаг кладки газоблоков определяется классом их прочности. Если используются материалы класса В2.0 и ниже, то сетку необходимо укладывать чаще. Блоки классом 2,5 и выше армируются реже. Начинать размещать армирующее изделие необходимо с нулевого ряда газоблоков, укладываемого на цоколь.
Особенности и отличия газобетона от традиционных строительных материалов
Газобетон — это материал из семейства ячеистых бетонов. Он обладает высокими эксплуатационными качествами, но от традиционных плотных сортов бетона отличается принципиально. Прежде всего, газобетон имеет пористую структуру, определяющую все рабочие качества, плюсы и минусы материала. Целью разработки этого материала было увеличение теплосберегающей способности стен и снижение веса постройки, что в сумме дает значительную единоразовую экономию (на материале во время строительства), и уменьшение расходов на обогрев, что дает постоянную экономию на топливе.
Однако, вместе с положительными результатами были получены и некоторые отрицательные свойства газобетона. Оказалось, что низкая плотность требует совершенно иного подхода к технологии строительства. Кроме того, материал гигроскопичен, что отрицательно сказывается на процессе кристаллизации кладочного раствора — газоблоки быстро впитывают воду, и раствор оказывается в неблагоприятных условиях, препятствующих нормальной кристаллизации.
И самый важный недостаток — низкая плотность значительно ослабила прочностные характеристики материала. Если обычный бетон может выдерживать огромное давление, но не способен сопротивляться растяжению, то газобетон плохо переносит оба вида нагрузок. Поэтому постройки из этого материала нормативами ограничены по высоте 3 не более 3 этажей. Кроме этого, необходим качественный фундамент, исключающий подвижки стен.
Необходимо отметить, что свойства газобетона приняты не всеми строителями. Многие специалисты не могут преодолеть инерцию мышления и осознать возможность строить по иным методикам, отличающимся от традиционных технологий. Однако, строительство из газобетона набирает популярность и становится одной из ведущих методик в частном домостроении.
Основные группы
Для выбора сетки для кладки блоков стоит прежде ознакомиться с параметрами, их можно найти в открытом доступе в соответствии с ГОСТами:
- Форма ячеек. Чаще всего она либо квадратная, либо прямоугольная;
- Толщина прутьев, которые получаются в ходе изготовления сетки, обычно они не толстые (3-8 мм);
- Размер готового листа сетки (380 на 1500 мм).
Чаще всего используют сетку для кладки блоков с размерами ячеек 50 на 50 или 100 на 100 при строительстве. Изготавливается каждая сетка по-разному. Три метода изготовления:
- Точечная сварка.
- Плавление.
- Кручение.
Если сетка по своим геометрическим размерам мала, то два последних метода подходят больше первого. Точечная сварка подходит для вариантов сетки с толстыми прутьями проволоки.
Металлическая кладочная сетка
Материал для изготовления этого вида сетки: стальная проволока с низким процентным содержанием углерода, свое применение она нашла в укреплении стен, кладки разграничений, фундаментов, иногда и для полноценной стяжки ненагруженного пола и для штукатурки стен.
Полимерная кладочная сетка
Материал для изготовления этого вида сетки для кладки блоков: профессиональное базальтовое волокно. Ржавчина точно не появится на этом материале, также он устойчив ко всем погодным условиям, в том числе к перепадам температур.
- Базальтовое волокно достаточно эластичное, это дает возможность использовать сетку из него в различных нестандартных сооружениях оригинальных форм. Пожар этому материалу также не страшен, электричество базальтовое волокно не проводит.
- К механическим негативным воздействиям она не такая устойчивая, в отличии от, поэтому для армирования несущих конструкций зданий различного назначения ее использовать нельзя;
Пластиковая кладочная сетка
В состав входит всего пара материалов: полиэтилен сжатого типа или пропилен.
- Состав именно из таких материалов позволяет сетке быть гибкой. Славится пластиковая сетка тем, что имеет возможность выдерживать даже самые серьезные перепады температур.
- Температур от 50 до 80 градусов по Цельсию никак не повлияют на способности и характеристики сетки для укладки блоков. Также особенностями являются низкая теплопроводность и отсутствие ржавчины на такой сетке. Чаще всего распространена в фасадных работах при строительстве.
Перед выбором нужного материала для изготовления сетки для укладки блока нужно учитывать в первую очередь цель использования сетки, то есть место, где она найдет свое применение. Также возможные дефекты. При покупке нужно тщательно проверять документацию строительного материала.
Четыре типа сварной сетки
Сварная металлическая сетка ‑ это изделие, которое производится методом точечной сварки в местах пересечения продольных и поперечных проволок класса ВР-1 (рифленая или прямая) или арматурных прутьев АIII, расположенных перпендикулярно.
Таблица 3 – Сетка сварная: категории и применение по размеру ячейки и типу проволоки
Категории по классу и диаметру проволоки | ||
Категория | Класс | Диаметр, мм |
легкие | Вр1 | 3-5 |
арматура AIII | 5-6 | |
тяжелые | Арматура AIII | 8-40 |
Прочность по размеру ячейки | ||
Применение | Размер ячейки, в мм. | |
для максимальной прочности армированной конструкции | 50 на 50 | |
в средненагруженных конструкциях | 100 на 100 | |
150 на 150 | ||
в малонагруженных местах | 200 на 200 |
Сферы ее применения чрезвычайно широки:
- ограждение строительных площадок и территорий;
- армирование кирпичной кладки;
- для строительства декоративных заборов, каркасов парников, клеток и вольеров;
- армирование железобетонных конструкций, фундамента, перекрытий благодаря повышенной прочности;
- при ремонтных работах для выравнивания стен, потолков.
Арматура: разновидности, области применения, ГОСТы >>>
Таблица 4 — Применение сварной сетки в зависимости от размера ячейки
Применение | Размер ячейки, мм | Толщина проволоки, мм |
50 на 50 мм | 3 мм | |
для стяжки полов, армирования различных растворов, заливки бетона | 50 на 50 мм | 5 мм |
на нижние этажи многоэтажного дома | 50 на 50 мм | 5 мм |
на верхние этажи | 100 на 100 | 4 мм |
в двухэтажном коттедже для кладки стен | 3 мм | |
при трехэтажном строительстве на нижние этажи | 50 на 50 мм | 4 мм |
на стены из сибита и пеноблоков | 100 на 100 | 3 мм |
при заливке пола в цехе, под грузовик и иные нагруженные конструкции | 50 на 50 мм | 5 мм |
под стоянку легковых машин | 50 на 50 мм | 4 мм |
для бетонных дорожек | 50 на 50 мм | |
для полов СТО | 100 на 100 | |
пол внутри дома, потолки, штукатурка стен, небольшие дорожки, финишная стяжка, под теплые полы (ненагруженные места) | 100 на 100 150 на 150 200 на 200 | 3 мм |
Металлическая сварная сетка отличается высокой прочностью и бывает четырех видов.
тип — кладочная сварная сетка, которая используется для укрепления стен из кирпича. Она крепится к кладке, равномерно распределяя ее тяжесть, и в результате повышает прочность строения. Такая сетка может иметь ячейки квадратной или прямоугольной формы и должна соответствовать ГОСТу 8478-81.
Дорожная сварная сетка применяется для армирования заливки раствором дорог (диаметр проволоки 4-5 мм), арматурная сварная сетка – для армирования железобетонных конструкций и стяжки полов, перекрытий, при устройстве фундаментов, укреплении грунтов, насыпей, стен и при штукатурных работах.
Заборная сварная сетка применяется путем вваривания ее в каркас и установке забора. Она отличается повышенной прочностью, потому иногда ее устанавливают без каркаса.
Таблица 5 — Габаритные размеры сварных сеток по применению
Применение | Ширина, см | Длина, метры |
Сетка кладочная (для кирпичных стен) | ||
для кладки в полкирпича | варьируется | |
в полтора кирпича | ||
в два кирпича | ||
для более широкой кладки | 64 и 77 | |
кладка сибита или пеноблоков | 20 см или 25 | 1,5-2 |
Сетка арматурная | ||
армирующая сетка — стандартные размеры | 100 | |
150 | ||
200 | ||
самые удобные для применения – транспортировки, монтажа и т.д. | 100 |
Диаметр проволоки для сварных изделий варьируется в пределах 0,6-5 мм, арматуры – 6-12 мм, при размерах ячейки 5-200 мм. Выпускается сварная сетка в картах-рулонах. Рифленая сварная сетка (периодического профиля) относится к категории декоративных изделий – она обладает улучшенными эстетическими показателями, потому что для ее производства применяется не прямоугольный прут, а витой, гофрированный. Сетка металлическая такого типа чаще всего используется для заборов, ограждений. Будучи прочной, она одновременно обеспечивает и экстерьерный вид.
Преимущества использования армирующей кладочной сетки при строительстве стен
1. Увеличение прочности и долговечности конструкции
Армирующая кладочная сетка способствует укреплению стен, делая их более прочными и стабильными. Она распределяет нагрузку равномерно по всей поверхности стены и предотвращает ее деформацию и образование трещин. Благодаря наличию армирующей сетки, стены становятся более устойчивыми к различным нагрузкам, таким как ветер, землетрясения и т.д. Это значительно увеличивает долговечность конструкции.
2. Улучшение теплоизоляции
Армирующая кладочная сетка при строительстве стен из газобетона играет важную роль в улучшении теплоизоляции. За счет своих ячеистых структур и особенностей материала, газобетон обладает низкой теплопроводностью. Вместе с армирующей сеткой он образует эффективную изоляционную систему, которая помогает удерживать тепло внутри помещений. Это позволяет сократить расходы на отопление в холодные периоды года и создать комфортные условия для проживания или работы.
3. Быстрота выполнения работ
Использование армирующей кладочной сетки существенно ускоряет процесс возведения стен. Она представляет собой готовый элемент, который легко укладывается в кладку и фиксируется с помощью специальных элементов крепления. Это позволяет строителям экономить время и силы, которые обычно тратятся на подготовку и установку арматуры. Быстрота выполнения работ может значительно сократить сроки строительства и позволить быстрее приступить к следующим этапам.
4. Повышенная адгезия и сцепление
Армирующая кладочная сетка обладает повышенной адгезией, что обеспечивает прочное сцепление со строительным материалом и препятствует его отслаиванию. Благодаря этому, стены, укрепленные сеткой, легко выдерживают воздействие влаги, морозов, вибрации и других факторов, которые могут привести к разрушению конструкции. Это делает использование армирующей кладочной сетки особенно эффективным в условиях сурового климата или при строительстве в сейсмических зонах.
5. Возможность создания сложных конструкций
Армирующая сетка позволяет создавать стены сложной формы и архитектурные элементы, такие как арки, дуги или выступы. Благодаря гибкости и прочности материала, сетка легко подстраивается по форме и придает стенам уникальный внешний вид. Это дает дополнительные возможности для дизайна и позволяет реализовывать нестандартные проекты.
6. Экологическая безопасность
Армирующая кладочная сетка для газобетонных блоков изготавливается из экологически чистых и безопасных материалов. Она не выделяет вредных веществ и не загрязняет окружающую среду. Благодаря этому, использование сетки не приводит к возникновению неприятных запахов или аллергических реакций. Кроме того, армирующая сетка является экономичным решением, так как не требует дополнительных затрат на специальную обработку или утилизацию.
| Преимущества армирующей кладочной сетки: | Пояснение: |
|---|---|
| Увеличение прочности и долговечности конструкции | Сетка равномерно распределяет нагрузку и предотвращает деформации и трещины |
| Улучшение теплоизоляции | Сетка образует эффективную изоляционную систему вместе с газобетоном |
| Быстрота выполнения работ | Сетка легко укладывается и фиксируется, что ускоряет процесс строительства |
| Повышенная адгезия и сцепление | Сетка надежно сцепляется с материалом и выдерживает воздействие влаги и морозов |
| Возможность создания сложных конструкций | Сетка позволяет строить стены различных форм и архитектурные элементы |
| Экологическая безопасность | Сетка изготовлена из экологически чистых материалов и не загрязняет окружающую среду |
Как повысить устойчивость газобетонной конструкции к изгибу?
Для того чтобы обезопасить стены и перегородки от появления трещин, вызываемых просадкой подошвенного грунта или температурными перепадами, в некоторых случаях используется армирование газобетонных блоков. Металлические стержни принимают на себя растягивающие нагрузки и предохраняют газобетонные блоки от трещинообразования. Усиление арматурой не увеличивает его несущую способность, но минимизирует последствия хрупкого разрушения газобетонных элементов.
Примерная схема. Участки армирования для конкретного строения определяются проектировщиком.
Климатический, сейсмический и ветровой район непосредственно влияют на необходимость армирования стен. Еще на этапе проектирования выясняется необходимость усиления стен с помощью арматуры, а также указывается тип применяемого армирования и место его расположения.
Важно!Закладка арматуры по всему периметру каждого стенового ряда не обязательна. Достаточно будет расположить металлическое усиление в наиболее опасных элементах стеновой конструкции.. Места обязательного армирования газобетонной стены:
Места обязательного армирования газобетонной стены:
- Первый ряд блоков, укладывающийся на фундамент;
- При длине стены превышающей 6 метров, производится дополнительная горизонтальная закладка арматуры в каждом четвертом кладочном ряду для компенсирования ветровой нагрузки;
- Примыкания перекрытий и стропил к стеновым конструкциям. В этом случае выполняется армопояс), где армирующие стержни закладываются в U-образные блоки;
- Проемы в стенах: опорная часть под перемычками, а также нижняя часть оконного проема на всю ширину с добавлением напуска по 0,9 метра в каждую сторону от него;
- В газосиликатные колонны закладывается вертикальная арматура;
- Места потенциального возникновения нагрузки, превышающей нормативную.
У застройщиков часто возникают вопросы и споры, нужно ли армировать стены в каждом четвертом ряду блоков. Необходимость определяет проектировщик, исходя из конструктивных особенностей и протяженности стен будущего строения, сейсмической зоны местности, силы и розы ветров в данной местности, особенностей грунта в зоне застройки и типа фундамента, а также характеристик материала стен. Здесь выясняется, хватит ли прочности у применяемого при строительстве газосиликата выдерживать возникающие нагрузки и не давать микротрещин.
Если вы экономите на проекте, то производите расчеты самостоятельно. Либо армируйте и спите спокойно, так как хуже точно не будет, но несите затраты по покупке арматуры и клея.
Если концы отдельных арматурных стержней не обвязаны в один контур, то их необходимо загнуть под прямым углом и заглубить в штробы для обеспечения надежной анкеровки в стене здания.

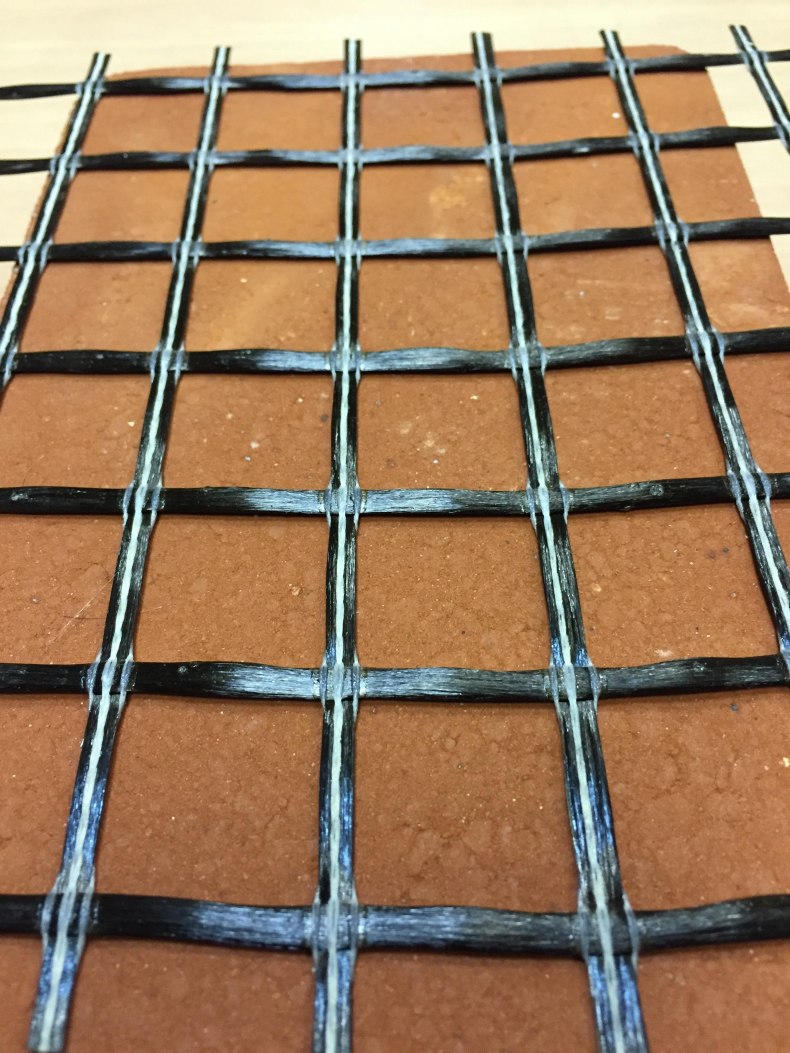

Базальтовые сетки для армирования: размеры материала
Качество металлических решеток для укрепления бетона и строительных материалов на его основе должно соответствовать ГОСТ РФ 23279-85. Этот стандарт относится лишь к сварным изделиям из стальных прутьев. Стеклопластиковые и базальтовые кладочные сетки ГОСТу не подчиняются. Их технические характеристики регулируются СТО 294248809.
Базальтовая сетка универсальна и подходит для армирования кладки из любого материала
-Согласно этим документам кладочная сетка имеет такие размеры: 75х25, 75х25, 25х25, 25х12,5, 16х16, 10х10. Диаметр материалов для укрепления находится в пределах от 3 до 6 мм.
Габариты и размеры решетки для кладки зависят от вида изделия:
1.Для шпатлевания гладкой стенки применяется базальтовая сетка кладочная в рулонах, имеющая ширину 1 метр.
2.Для придания дополнительной прочности и жесткости углам любых типов, а также швам используется серпянка. Выпускается данный материал в катушках шириной от 4,5 до 20 см.
Прочность сетки зависит от размера ячейки: чем она меньше, тем материал прочнее. Поэтому растяжение кладочной сетки 50х50х4 меньше, чем у полотна, имеющего параметры 100х100х4.
Производители предоставляют покупателю широкий выбор полотна различных размеров. Наиболее популярны такие габариты кладочной сетки: 50х50, 100х100. Также в продаже есть базальтовый материал, обладающий размерами 152х150х4. Какого размера сетку выбрать для укрепления – данное решение зависит от основного материала кладки и количества этажей в здании.
Базальтовую армирующую сетку нередко используют для стяжки пола и штукатурки стен
Армирование газобетона с помощью кладочной сетки из базальта
Применение кладочной сетки при строительстве строений из газобетона позволяет увеличить прочность конструкции и предотвратить растрескивание стен после усадки блоков.
Усадка газоблоков происходит на протяжении 2-3 месяцев после возведения дома вследствие воздействия перепадов температур и просыхания материалов. Этот процесс сопровождается серьезными нагрузками, устранить которые поможет качественная базальтовая сетка.
Опытные мастера советуют класть сетку через 3-4 ряда газоблока.
В случае армирования рядов газобетонных блоков с одновременной кладкой облицовочного кирпича рекомендуется базальтовое изделие прокладывать через три ряда. Такое решение подходит и для укрепления стен из двух газоблоков, а для армирования стен из одного ряда блоков шаг можно увеличить до 4 рядов.

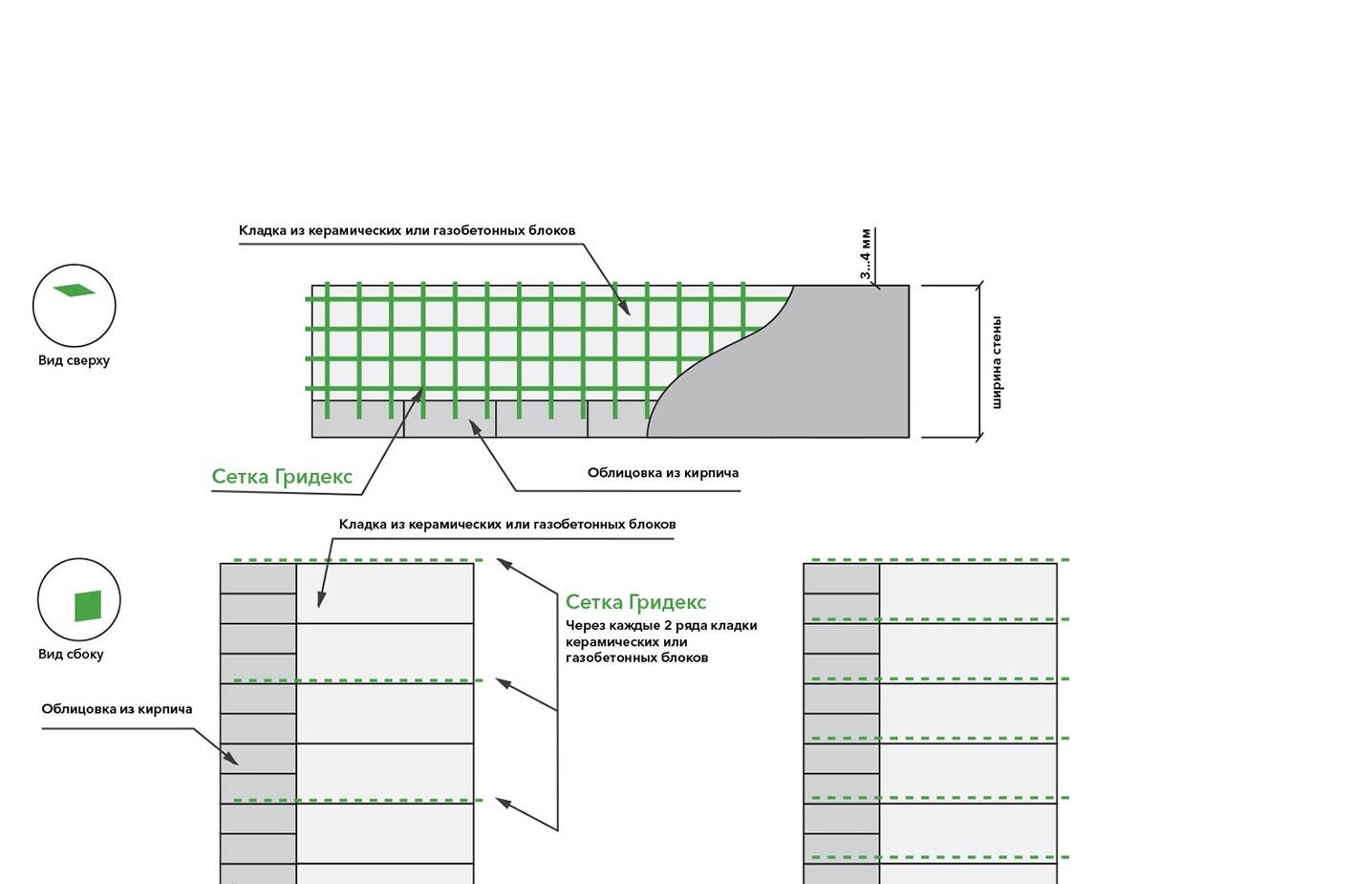

Схема армирования постройки из газобетона
Шаг зависит от класса прочности газобетонных блоков. Для материала класса В2.0 и ниже сетку требуется прокладывать чаще, для класса 2.5 и выше – реже. Начинать укладку следует с нулевого ряда, то есть сразу с цоколя.
Полезный совет! Усадка характерна не только для газобетонных блоков, но и для стен из керамзитовых блоков и шлакоблоков.
Материалы для армирования
Армирование газобетонной кладки может осуществляться разными способами и с применением разных материалов. Можно выделить следующие материалы для укрепления стен:
- Арматура. Классический способ армирования газобетонной кладки. Для него используются арматурные прутья диаметром от 0.8 до 1.4 сантиметров. Технология их применения предполагает формирование в кладке желобов, соответствующих размерами диаметру арматуры и с учетом того, что в них также будет заливаться раствор. Как правило, при стандартной толщине газобетонного блока формируется два параллельных желоба. При армировании углов желоба выполняются в форме дуги.

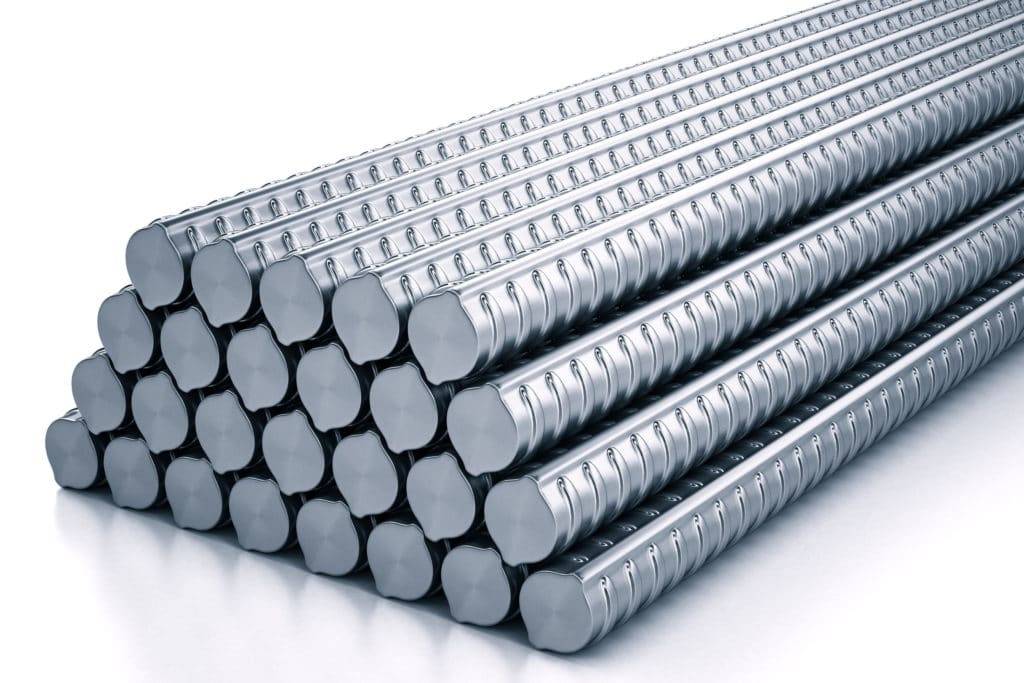

Арматурные прутья
В классическом случае в качестве арматуры используются металлические прутья. Однако существует и более продвинутый материал – это стеклопластиковая арматура. Она лишена ряда недостатков, присущих стали. Можно выделить следующие плюсы стеклопластикового волокна:
- Этот композитный материал обладает высокой химической устойчивостью и в отличие от металла не подвержен коррозии.
- Она достаточно просто изгибается, что значительно упрощает армирование углов.
- Прочность стеклопластика на разрыв в разы превосходит этот параметр у металла. При идентичном уровне нагрузок допустимая толщина композитной арматуры меньше, чем у металлической. Благодаря этому можно делать меньшие желоба для ее заложения и экономить раствор.
- Стеклопластик в отличие от металла практически не расширяется при повышении температуры. Это способствуют уменьшению механического воздействия на стены изнутри.
- Композитная арматура обладает низкой теплопроводностью и не проводит электричество.
Однако данный материал обладает и рядом недостатков, к ним можно отнести невозможность скрепления его кусков при помощи электросварки. Решается эта проблема путем размещения на концах арматурных прутьев металлических наконечников, которые впоследствии свариваются. Данное усовершенствование производится в заводских условиях. Кроме этого из-за высокой способности к изгибу не рекомендуется ее применение в усилении перекрытий.
- Металлическая сеть. Армирование кладки железной сетью выполняется путем ее наложения на ряд газобетонных блоков без предварительной обработки последних. После этого сеть покрывается раствором. Армирующая сетка, как правило, обладает следующими характеристиками: сторона квадрата ячейки – 5 сантиметров, толщина проволоки от 0.3 до 0.5 сантиметров. К сетке для армирования проемов и первого ряда кладки предъявляют чуть более высокие требования: размер ячеи 7 на 7 сантиметров, а толщина проволоки от 0.4 сантиметра.
Металлическая сеть
- Монтажная перфорированная лента. Еще один вариант армирования кладки газобетонных блоков. Лента представляет собой длинную полосу из оцинкованного металла испещренную отверстиями, отсюда и название перфорированная. Армирование при помощи данного материала производится аналогично методу с применением арматуры. Разница состоит в том, что в кладке не делаются желоба. Лента крепиться при помощи саморезов непосредственно к газоблокам.

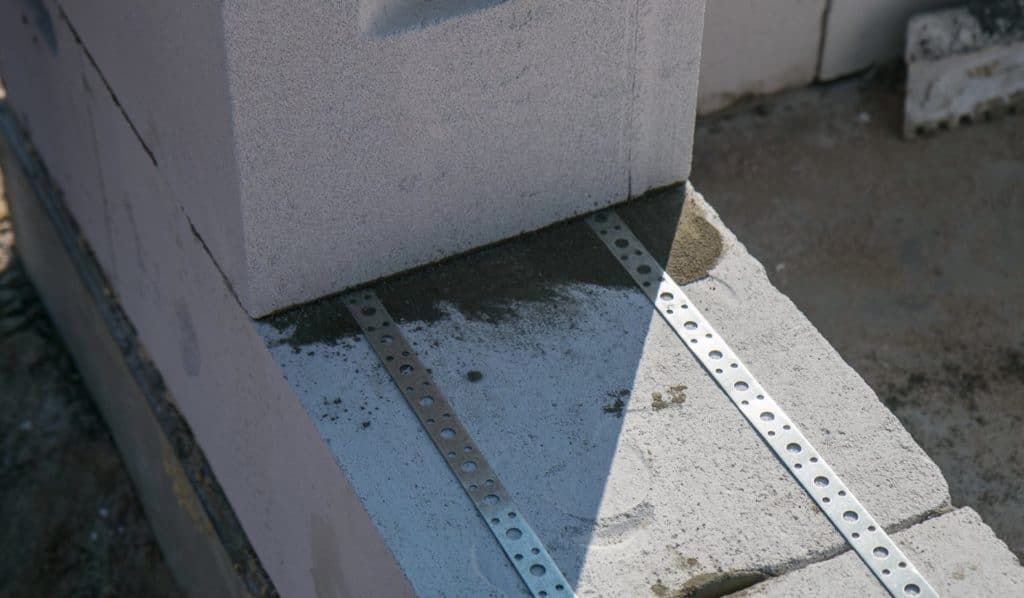

Монтажная перфорированная лента для армирования газоблоков
Данный вариант применим для построек, расчетная нагрузка на которые относительно невысока. Так как сечение ленты гораздо ниже, чем у арматуры, ее прокладка должна проводиться в большее количество параллельных рядов, нежели прокладка металлических прутьев. К плюсам использования данного материала можно отнести удобство транспортировки и экономию раствора, за счет отсутствия желобов в кладке.
В строительных магазинах продается лента разных размеров. Далеко не каждый из них подойдет для армирования кладки. Необходимо использовать ленту не менее 1.6 сантиметра шириной и не менее 0.1 сантиметра толщиной.
