Кладка печи с водяным контуром для отопления

Из какой стали варить нагреватель

Самостоятельное производство водонагревательной колонны позволит сэкономить не менее 50% средств, которые могли бы быть затрачены на покупку нагревателя фабричной сборки. Однако конструкция такого устройства достаточно сложна, кроме того, для изготовления понадобится существенный объём металлопроката.

В качестве источника нагрева выступает дровяная или угольная топка. Наименьшего расхода материалов при оптимальных показателях прочности можно достичь при изготовлении топки в форме цилиндра диаметром от 50 см и высотой, соответствующей объёму нагревательного бака. Для изготовления топочного блока используют низко- и среднеуглеродистые легированные стали с температурой окалинообразования не ниже 400 °С. Эксплуатационные температуры в топке не особо высоки, однако использование обычной конструкционной стали чревато быстрым выгоранием углерода.

Для водяного бака термостойкость не так важна, зато важна герметичность, поэтому выбирать следует сплавы с хорошей свариваемостью. Здесь приветствуется использование среднеуглеродистых сталей без легирования, но обязательная антикоррозионная защита внутренних поверхностей. Толщина стенок бака составляется порядка 2–2,5 мм, более толстому металлу в домашних условиях будет слишком трудно придать нужную форму.

Устанавливаем котел

Котел размещается так, чтобы он полностью находился в топочном отсеке и в самом центре очага. Форма котла должна напоминать букву «П». Именно такая форма и месторасположение позволяет добиться максимальной эффективности печи. Идеальным материалом для изделия считается листовое железо или труба. Все компоненты водонагревательного котла делаются пустотелыми, так как они предназначены для отбора теплоэнергии.

Если вы стоите перед выбором, купить котел из листового металла или из труб и цена для вас не имеет большого значения, отдайте предпочтение второму варианту. Среди «Плюсов» этого оборудования — большая площадь конвекции, а также возможность готовить на такой печи пищу, потому что пламя будет достигать варочной поверхности.

Котел ни в коем случае не должен соприкасаться с кладкой. Зазор, который оставляется в передней части компенсируется за счет расширения материала во время нагрева.

Вот лишь один пример: для дома с площадью в 200 м.кв. вполне подойдет оборудование с размерами 75х50х30 см. Но если нужно повысить его производительность, лучше докупить насос для принудительной циркуляции теплоносителя.

Печь длительного горения с водяным контуром: чертежи, размеры, фото

Самодельная печь длительного горения «бубафоня» с дополнительным водяным контуром: чертежи, размеры, фото и описание конструкции.

Печь длительного горения «Бубафоня» придумал один умелец для отопления своего гаража. Конструкция печи довольно проста. Внутри печи создается две камеры, а именно в первой камере сжигается твердое топливо, во второй происходит дожигание пиролизных газов образующихся в процессе горения дров, на выходе практически нет дыма и все сгорает без остатка, это дает печи высокий КПД.

Классическая конструкция печи длительного горения «бубафоня»

Печь представляет из себя загрузочный бункер для дров, причем же он является и камерой сгорания разделенной на две части. Самое сложное здесь, это поршень который давит собственным весом на горящие дрова, а воздух к очагу горения подается через верхнее отверстие трубы поршня, в нижней части расположены лопасти которые не дают плотно накрыть горящее топливо и равномерно распределяют поступающий воздух по всей площади горения.

Между юбкой поршня и стенкой камеры имеется зазор 2 см, он необходим для выхода пиролизного газа и прочих продуктов горения во вторую камеру где происходит их полное сгорание. Таким образом дрова сгорают без остатка и вся тепловая энергия концентрируется внутри камеры -это и есть самое главное отличие от простых печек типа (буржуйка) где более 50% тепла улетает в трубу.

Данную печь, можно ещё усовершенствовать, если установить дополнительную водяную рубашку.

Схема: печь длительного горения с водяным контуром.

Материалы для изготовления:

1. газовый баллон
2. листовой металл 3 -4 мм.
3. уголок 40х40 мм
4. нержавеющая сталь (для водяного контура)
5. профиль

Далее на фото подробно показаны размеры печи «Бубафоня».

Вариант печи с водяным контуром, можно применить для отопления жилого помещения, а так же гаража или мастерской, предварительно установив печь в отдельном небольшом помещении, а от нее уже сделав разводку водяного отопления к батареям и радиаторам.

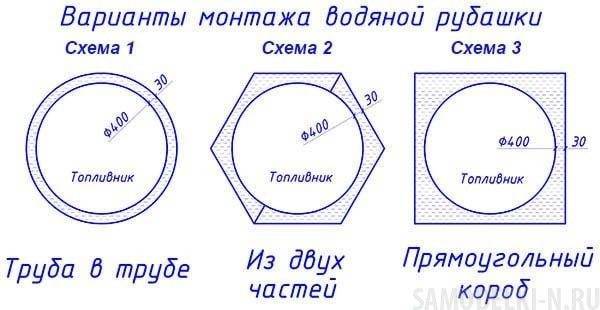

В данном случае у нас представлен вариант монтажа (труба в трубе). Из нержавеющей стали сварена рубашка, в верхней и нижней части имеются сгоны для подключения труб системы отопления.

Водяная рубашка обварена вокруг топки печи.

Печь очень экономная, и на одной загрузке дров она способна проработать 6-8 часов, в качестве топлива можно использовать опилки, щепу, стружку. Вообщем все отходы можно сжигать в этой чудо-печке и конвертировать в тепловую энергию для отопления гаража, мастерской, а печь с водяным контуром легко сможет обогреть и жилой дом.

Популярные самоделки на нашем сайте

• Гусеничный вездеход своими руками: чертежи, фото, видео
• Кран гусь своими руками: чертежи, фото и описание
• Разборный мангал своими руками: чертежи, размеры
• Ручная лебедка своими руками: чертежи, размеры
• Походная печь своими руками (45 фото)
• Походная печь своими руками (24 фото)
• Печь филиппинка из газового баллона: схема, фото
• Печь буржуйка с теплообменником: фото и описание…
• Как сделать раколовку своими руками: чертежи, размеры
• Щепочница для армейского котелка: чертежи, размеры печки
• Раколовка своими руками из сетки: чертежи, фото, видео
• Булерьян своими руками: чертежи (29 фото изготовления)

Особенности системы

Обычная печь из кирпича состоит из таких компонентов, как камера для топки, зольник, колосники и дымоотводы. Эти компоненты простой русской печи наверняка знакомы любому жителю деревни. В визуальном плане современные типы печей практически ничем не отличаются от традиционных деревенских конструкций.

Основные характеристики печей с водяным отоплением

Традиционным печам свойственны такие характеристики, как:

• Простая деревенская печка за один час может выделить более 6500 Ккал тепла. Такого количества тепла вполне хватает, чтобы обогреть дом с небольшой площадью. Такая отопительная система будет идеальным решением для небольшого дачного домика. Печь с водяным отоплением, в которой главным компонентом является водяной котел, будет эффективней примерно в 2,5 раза. Посредством такой отопительной системы можно обогреть уже дом с куда большей площадью. Для того чтобы обогреть дом, потребуется такое же количества топлива, а значит, такая система будет более экономичной.
• Эффективной будет еще такая отопительная система, которая сочетает в себе печь и котел. Если работают одновременно обе системы, то их производительность увеличивается многократно. Тандем двух таких отопительных систем за один час работы может выделять более 21000 Ккал тепла. Такого количества тепла хватит на обогрев дома с площадью до 300 кв. метров.

Печь подключенная к водяному отоплению

• Чаще всего для такой отопительной системы используется такое топливо, как уголь или дрова. Цена на такое топливо не является высокой, а его транспортировка не должна вызывать особых трудностей. Дрова можно комбинировать одновременно с углем.
• Нет необходимости постоянно топить печи с водяным отоплением. Топливо можно закладывать в печь несколько раз в день. В помещении можно создать комфортные условия независимо от того, какая на улице погода или температура.
• Если сравнить коэффициент полезного действия традиционного печного отопления с комбинированной системой, то этот показатель повысится с 50% до 85%. Для отопления на дровах такой показатель можно назвать идеальным.
• Материалы, которые необходимы для организации такой отопительной системы, вполне доступны, и не входят в дорогую ценовую категорию.

Недостатки печей с водяным отоплением

Есть у печного отопления и свои недостатки, и было бы несправедливо их не перечислить.

Печь кирпичная с водяным отоплением может быть установлена не только в сельском или дачном доме, но и в элитных коттеджах. Обычно хозяева элитных домов стремятся к тому, чтобы такая печь для водяного отопления, помимо своих обычных функций, выполняла и декоративную роль. Во время эксплуатации такой комбинированной системы необходимо соблюдать некоторые правила безопасности и ухода за системой:

Печь для водяного отопления дома должна все время быть под контролем человека

Это касается не только вопроса загрузки топлива, но также и очистки зольной камеры.
Внимание к себе требуют также дымовые каналы. Перед тем, как развести огонь в рычаге, необходимо удостовериться в том, что задвижки дымового канала находятся в открытом положении.
Подобные системы можно использовать только в холодное время года

В теплый период года использовать такую печь отопления с водяным контуром для приготовления пищи будет нецелесообразным. Если необходимо приготовить пищу, то лучше для этих целей использовать другой альтернативный источник тепла.

Если вы хотите выполнить печи для водяного отопления дома на заказ, то лучше обратиться за помощью к профессионалам. Если же вашу печь изготовит неквалифицированный специалист, то не будет никаких гарантий, что печь будет функционировать нормально или будет полностью безопасной. Перегрев печи может вызвать некоторые проблемы, которые впоследствии приведут к полной поломке печи.

Обычная печь, как правило предназначена для обогрева небольшого помещения

Так как пламя имеет высокие температурные показатели, оно со временем нарушит целостность стенок котла. Это значит, что наступит время, когда теплообменник нужно будет поменять. Сделать это не так просто, так как нужно снять хорошую часть кладки.

Особенности дровяного котла отопления с водяным контуром

Правильный котёл обладает следующими характеристиками:

1. Безопасность. Стенки и дверца котла не должны нагреваться выше 150 °C.
2. Лёгкость эксплуатации. В конструкции котла не допускается «заумных» систем, большого количества задвижек.
3. Долговечность. Печь должна служить без ремонтов длительное время.
4. Управляемость. Интенсивность пламени регулируется не только количеством дров.
5. Эффективность. По максимуму использовать тепло от сгорания топлива.

Для того, чтобы построить котёл есть два пути — постройка нового или встраивание теплообменника в уже имеющуюся печь.

Кирпичная печь-котёл состоит из:

• Топливника — в нём сжигаются дрова, которые греют теплоноситель.
• Теплообменника — где циркулирует теплоноситель, который отдаёт жар из камеры сгорания к батареям.
• Дымовых каналов — они служат для удаления продуктов горения.
• Фурнитуры — дверцы, поддувало, колосниковая решётка, шиберы или вьюшки.

В практике встречаются различные виды организации твердотопливных печей-котлов.

1. Топливник, вокруг которого смонтирован теплообменник. Продукты горения уходят прямо в трубу. Преимущества этой схемы — простота и дешевизна. Сложить такой котёл сможет человек, не обладающий навыками каменщика. Температура теплоносителя быстро набирается и падает в зависимости от интенсивности пламени, поэтому возле котла приходится постоянно дежурить.
2. Теплообменник также смонтирован в топку котла, но продукты горения двигаются дальше по дымовым каналам. Этот прибор работает не только как котёл, но и как обычная отопительная дровяная печь. Это повышает КПД.
3. Топливник и теплообменник в печи разделены. Теплообменник находится на пути движения горячих газов, и эффективно забирает у них температуру. Эта схема воплощена в колпаковых печах. И.В. Кузнецов развил теорию «горячего ядра», размещение теплообменника в этой точке повышает КПД котла.

Чугунные печи с водяным контуром

Kratki Koza K6 PW с водяным контуром D 150

Компактное устройство почти квадратной формы, оснащенное витыми ножками, выглядит очень элегантно в классических интерьерах, прованс, стилизованных под старину. Оно относится к закрытому типу: плоское жаропрочное стекло полностью закрывает топку. Конструкция весом 120 кг изготовлена из чугуна, который отлично аккумулирует тепло, равномерно распределяя его. Толщина 8 мм стенок топки, ее герметичность позволяет достигать КПД 76%. Благодаря системе длительного горения на одной закладке дров можно обогреваться длительное время.

Kratki Koza K9 PW с водяным контуром

Модель польского производителя имеет главное достоинство — стенки корпуса из чугуна медленно остывают, что позволяет экономить на топливе и сократить количество рабочих циклов. С ее помощью можно обогреть до 252 куб. м пространства, любуясь на живой огонь через стекло. Система его очистки сокращает время на обслуживание прибора.

La Nordica TermoRossella Plus Evo DSA

Под итальянским брендом выпускается агрегат, в котором проявляются лучшие свойства стали, чугуна и керамики. Удачная комбинация теплоемких материалов, конструктивных особенностей и качество сборки служат гарантией, что КПД прибора достигнет 83%. Первичный воздух у модели регулируется. За счет систем вторичного дожига, длительного горения и футеровки тепло хорошо сберегается, рационально генерируется. Варочная поверхность приносит дополнительное удобство при эксплуатации.

La Nordica TermoIsotta DSA

Полностью чугунная конструкция требует прокладки дымохода сечением 150 мм. В модели органично сочетаются эстетичность, функционал и эргономичность, несмотря на вес 212 кг. Мощность 15 кВт позволяет отапливать пространство до 430 куб. м. Керамическое стекло, закрывающее топку, как и чугун, хорошо накапливает тепло, не давая печи быстро остывать.

La Nordica TermoNicoletta Evo DSA

Данная печь из чугуна с водяным контуром в рейтинге занимает одну из высоких позиций благодаря продуманности конструкции, ее удобству, универсальной наружной облицовке, выполненной в майолике. Наличие футеровки, эмалированной чугунной двери, керамического стекла, современных систем дожига и длительного горения дает возможность экономить на дровах, получая КПД 83%. Для комфортной эксплуатации прибор оборудован выдвижной дровницей.

La Nordica TermoRossella Plus Forno DSA

Двухуровневый агрегат — мечта любой хозяйки. Он получил от итальянских производителей прочные толстые стенки, которые хорошо сохраняют тепло, материалы с высокой теплоотдачей, современные технологии управления, стильный дизайн. Панорамная духовка выглядит эффектно. Система очистки стекол помогает содержать обе рабочие камеры в идеальном состоянии.

La Nordica Norma S Idro DSA

Надежная в работе печь по дизайну изысканно подчеркнет интерьеры в стиле хай-тек, минимализм, неоклассика. Корпус, дверца и верх изготовлены из чугуна, который отличается долговечностью и теплоемкостью. Конструкция включает закрытую топку, зольник, нерегулируемые устойчивые ножки, футеровку. Стекло выдерживает до 700 градусов и имеет сферическую форму, усиливающую визуальный эффект. Устройство оснащено автоматической системой безопасности DSA.

Приготовление раствора

Оттого насколько качественно приготовленным будет строительный раствор зависит качество кладки печи с теплообменником и, как следствие — потери тепла при нагреве в дальнейшем. Чтобы приготовить смесь собственноручно, понадобится несколько дней. Процесс замеса включает несколько этапов:

• Подготовка глины. Для того чтобы оформить кирпичный котел, лучше воспользоваться кембрийской синей глиной. При отсутствии подобного варианта можно воспользоваться глинистым материалом местного сорта. За несколько дней до проведения работ глина замачивается в воде, пропорции зависят от типа вещества. Конечная консистенция напоминает жидкую сметану.
• Подбор песка. Для раствора понадобится песок. Разные виды материала подходят для различных целей, в случае печи, имеющей встроенный водяной котел, рекомендуется использовать кристаллический горный песок. До начала использования материал просеивают от примесей. Для этого песок погружают в воду, после чего оставляют на несколько дней. Время от времени мутная жидкость заменяется чистой. В конце процедуры песок следует просушить и дополнительно просеять.
• Приготовление раствора. На этом этапе необходимо соединить глину и песок, периодически помешивая материал до консистенции однородной жидкой сметаны. Если необходимую плотность не удалось получить, добавляется для загущения поваренная соль.
• Проверка качества. Готовый раствор проверяют на качество: качественный материал должен равномерно расстилаться по всей поверхности кирпича. Если в процессе отмечено, что раствор прилип к мастерку, значит, глина повышенной жирности и следует добавить песка. Когда, наоборот, смесь кладется плохо, стоит увеличить концентрацию глины.

Монтаж и установка оборудования

Возможно ли сделать печное отопление с водяным контуром своими руками? Возможно, если у вас уже есть опыт обустройства печей или кладки кирпича. Первым делом вам нужно подготовить самый важный элемент конструкции — теплообменник. Его можно купить в специализированных магазинах, а также изготовить из труб или листового железа. Самостоятельное сооружение печи дает вам возможность проявить фантазию и построить свой вариант печи, который учтет все потребности и особенности вашего дома.

Внимание. Печное отопление потенциально опасно, поэтому проектирование и монтаж необходимо доверить специалистам, если вы не обладаете достаточными навыками.. Создание такой системы обогрева возможно двумя способами:

Создание такой системы обогрева возможно двумя способами:

• установка теплообменника и последующая кладка печи;
• монтаж змеевика в действующую печь.

Монтаж радиатора в качестве змеевика для печи с водяным контуром

Второй способ считается более трудоемким, так как для его реализации необходимо разобрать топку, а монтирование в нее змеевика значительно уменьшит ее размер.

Виды печи с водяным контуром для отопления

Данный вид оборудования изготавливают в двух вариантах. Берут уже смонтированную печь и устанавливают в нее змеевик. Такой вариант считается самум трудоемким, из-за чего используется реже. Это связано с тем, что изготавливая змеевик, необходимо опираться на имеющиеся уже габариты топливника.

Источник теплоты выкладывают своими руками в соответствии с размерами регистра. Сложенная правильным образом печка послужит гарантией того, что простоит длительное время и прослужит надежно.

Стенки должны иметь толщину, непосредственно соответствующую виду применяемого топлива, а конкретнее его теплотворным способностям. Таким образом, к примеру, если производится топка только дровами, то стенки можно выполнить и менее трех миллиметров. В случае использования угля лучше сделать стенки толщиной минимум пять миллиметров. В таком случае нужно оставить также зазор между стенкой и регистром приблизительно в пределах десяти-двадцати миллиметров. Делать это нужно для того, чтобы нивелировать тепловое расширение применяемого металла, сохраняя таким образом его целостность.

Монтаж печи и отопительной системы своими руками

Самостоятельная укладка печи не такая сложная, хотя можно применить и готовую уж металлическую конструкцию. Однако печь, выложенная из кирпича, выглядит намного эстетичней. Если работник умеет обращаться с этим материалом, то кладку печи для системы отопления можно выполнить самостоятельно.

Процесс начинается с выбора подходящего кирпича. В данном случае нужно брать только красный керамический кирпич, который предварительно был обожжен. Кирпич при этом рекомендуется выбирать только высококачественный. Для того, чтобы выполнить укладку печи, не подойдут:

• кирпич недоженный бледно-розового цвета;
• кирпич передоженный с наличием на поверхности стекловидной пленки.

У нормального материала имеется красный равномерный цвет, а при простукивании раздается металлический звук. не достаточно при работе использовать тлько красный кирпич, поскольку он немного слабоват для топи.

Для топки в данном случае можно применять тугоплавкий огнеупорный кирпич:

• для топки камнным углвм лучше взять шамотный кирпич;
• для топки дровами или торфом – белый гжельский или боровичский кирпич.

Один из самых важных этапов заключается в замешивании  раствора, особенно если это делается своими руками. Сегодня в продаже можно найти готовые уже сухие смеси. Их нужно всего лишь развести с помощью воды. Но такой раствор можно сделать и самостоятельно, применяя для этого простейшие ингредиенты. При эток порядок действий должен быть следующим:

1. Тщательно просеивается песок.
2. В емкость укладывается глина для рствора и заливается водой, а зате, разминается руками.
3. Образовавшийся глиняный раствор оставляют на три дня, а по истечении этого времени желательно его процедить через сито. У смеси должна быть консистенция как у густой сметаны.
4. Далее делается пробный раствор. В случае, если используется тощая глина, то нужно замешать различные 4 пробные порции, каждая по 0,5 литра. В этот глиняный раствор добавляют песок. Каждая часть глины имеет следующие пропорции – 1, 0,75, 0,25 и 0,1, а если используемая глина жирная, то следующие – 2, 1,5, 1 и 0,5. Затем проверяется, какой нужно использовать кладочный раствор для отопительной печи. У каждой части отщипывается кусок и из него делается шарик, имеющий диаметр 5 сантиметров. Далее шарик вращают между гладкими планками и сжимают. Таким образом, оценивают результат: если у шарика образовываются крупные трещины, а само он сжимается на 1/3, то это говорит о средней пластичности. Именно такой раствор должен использоваться для устройства печи.
5. Выполнив проверку, готовится раствор в установленными пропорциями, ориентируясь на его количество на сто штук кирпичей. На это уходит два ведра глины и полтора ведра песка. Смесь ка следует перемешивают. Смесь должна не растекаться по мастерку для кладки, а плавно с него сползать.

Для самостоятельной кладки печи предполагается, что швы будут иметь толщину не больше 3-4 миллиметров. Сегодня довольно много вариантов кладки печи из кирпича для системы отопления в частном доме. Среди общих требований, которые к ним предъявляются, можно выделить следующие:

• армирование каждого четвертого ряда кладки с помощью металлических стержней;
• все внутренние детали печи должны выполняться скругленными и без выступов, а значит, запрещается использование кирпичей со сколами;
• для частного одноэтажного дом труба должна находиться от колосниковой трубы на высоте как минимум 5 метров;
• при прохождении кровли необходимо выполнить кирпичную “распушку”, а точнее постепенное наращивание из кирпичей;
• обязательно нужно установить над выходом у дымовой трубы оголовник, защищающий от снега, влаги и мусора и усиливающий тягу.

Важные моменты строительства печи

Для того, чтобы водяной контур функционировал с максимальной отдачей, правильно сконструирована должна быть не только отопительная водная система, но и сама печь. Только лишь соблюдение порядовки недостаточно

Важно полное соответствие технологии печного строительства

Фундамент

Его вид и толщина зависят от размеров печки. Массивную классическую русскую печь рекомендуют устанавливать на добротный ленточный фундамент. Менее габаритным современным отопительным конструкциям достаточно бетонной подушки в полтора десятка сантиметров толщиной, иногда — на каркасе из арматуры.

Кирпич

Для наружных стен берут керамический огнеупорный кирпич. Для основания — его же, возможно бывшим в употреблении. Специалисты рекомендуют обязательно выполнять футеровку внутренней поверхности топки шамотным камнем. Для более презентабельного вида фасада, его можно сразу класть из облицовочного кирпича или выполнить такую отделку позднее.

Раствор

Раствор для кладки готовят традиционно: смешивают песок с глиной, разбавляют водой и добавляют немного цемента для прочности. Можно приобрести готовый состав для кладки на основе цемента со специальными добавками.

Кладка

Основное условие прочного строения — наличие качественной перевязки швов. Они не должны совпадать ни при каких условиях. Идеально, когда швы нижнего кирпичного ряда попадают под середины кирпичей, лежащих в следующем ряду. Для этого, начиная ряды, чередуют целые кирпичи и их половинки.

Печи с водным отопительным корпусом имеют довольно простую и понятную конструкцию. Они популярны, благодаря своей дешевизне и неприхотливости в эксплуатации. И если вам не по нраву использование природного газа для обогрева домостроения или нет доступа к газовой сети, такой вариант отопления следует рассмотреть первым. Сложенная хорошим мастером, такая печь никогда не разочаровывает своих владельцев.
