Кирпичная печь для бани своими руками: проекты, чертежи, строительство

Кладка печных стен

Кирпич перед укладкой нужно смочить. Затем нанести необходимое количество раствора.

Кирпич плотно усаживается на место. Вытесненный кирпичом раствор удаляется.

Не нужно штукатурить внутренние поверхности глиной, излишки раствора здесь недопустимы. Высохнув, она отслаивается и засоряет канал дымоотвода.

Печное литье устанавливается непосредственно в ходе кладки и фиксируются проволокой. Чтобы дверцы плотно прилегали к кладке их по периметру обматываются асбестовым шнуром.

Шнур уплотнит места касания и не позволит расширяющейся при нагревании чугунной дверце разрушить кладку.

Особенности сооружения

Кирпичная печь для бани, своими руками собранная по такому принципу, обладает способностью отлично аккумулировать тепло. Непосредственно над топкой располагается камера. В нее складывают камни. Для того чтобы получить пар, могут быть использованы не только булыжники. Также широко применяются чугунные чушки. Они располагаются на щелистом своде топки. Дымовые газы преодолевают довольно длинный путь. Сначала они проходят через щели свода, а затем сквозь булыжники и чушки. После этого газы оказываются в отдельных боковых дымовых каналах. Только затем они выходят наружу через трубу. Специальное окно служит для того, чтобы можно было подливать воду на камни. Через него же образованный пар поступает в парилку.

Материалы для кладки печи

При выборе материала, главное выбрать кирпич качественный и хорошо обожженный. Кирпич должен быть с ровными гранями, без трещин и сколов. При падении он должен развалиться на несколько крупных кусков. Если получилось много мелочи — партия не подходит.

Кирпич для кладки банной печи должен быть с ровными гранями, без сколов и трещин

Для кладки надо применять керамический огнеупорный кирпич, который называют еще печным. В идеале, весь он должен быть стандартного размера — 125х250х65 мм. Но реалии таковы, что габариты отличаются не только у разных производителей, но может быть также существенная разница между партиями того же производителя. Потому приходится внимательно подбирать их по размеру. Многие печники сначала выкладывают каждый ряд без раствора, выставляют кирпичи один за одним, оставляя зазоры на швы. Так можно избежать многих ошибок.

Можно сначала выложить ряд кирпичей без раствора, подобрать подходящего размера

Есть еще специальный печной кирпич: у него обожженные только три стороны. Один ложок оставляют без обжига. И неровную необожженную сторону укладывают наружу (из топки). Но это — достаточно большая редкость. Большинство пользуется обычным красным керамическим.

Для кладки топливной зоны применяется шамотный кирпич Ш5 белого, светло розового или чуть желтоватого цвета. Он выдерживает высокие температуры. Его габариты несколько отличаются. Но особой роли это не играет — в большинстве печей топка, выкладываемая из шамота, не связана с корпусом печи, и подгонять под один уровень ряды нет необходимости. Но если, вдруг, выровнять нужно, можно подпилить, добившись требуемого соответствия.

Шамотный кирпич может быть разным. Для кладки топливной зоны банной печи используют Ш-5

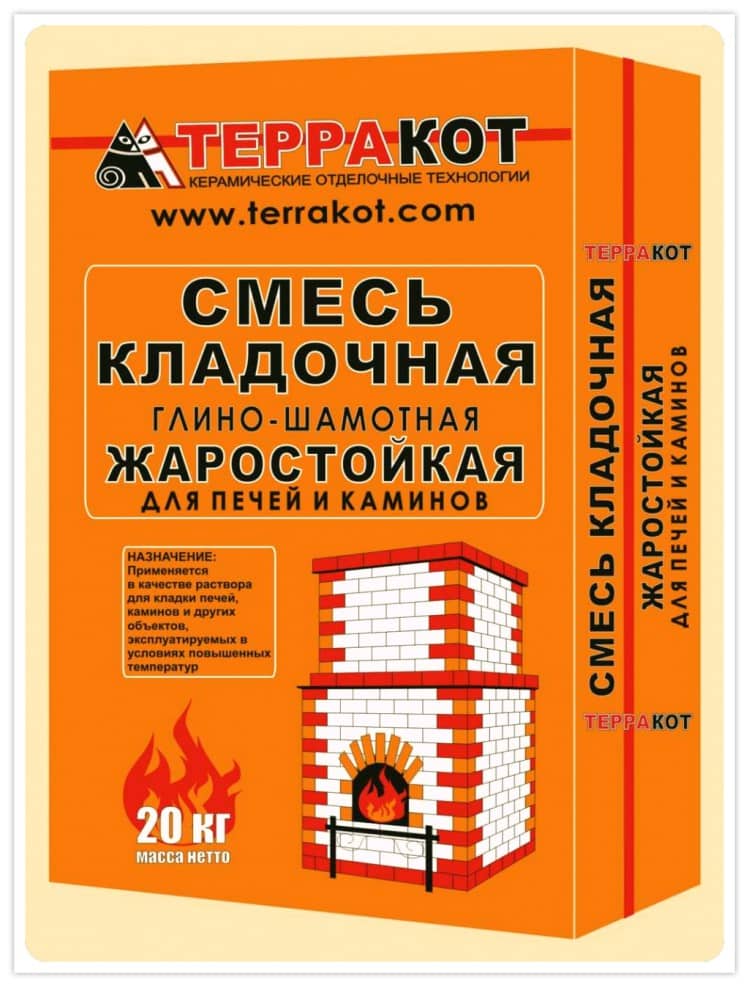

Приготовление раствора для шамотного кирпича проводится из шамотной огнеупорной глины — белого цвета. Она продается в специализированных магазинах строительных материалов. Можно использовать готовые составы для кладки шамота. Но вот на этот раствор класть всю печь нельзя: при температуре 600-800оС этот состав спекается в монолит. В наружной кладке таких температур просто нет, так что со временем раствор просто растаскивается и высыпается, а кладка разрушается.

Для остальной конструкции печи используют раствор из глины и кварцевого песка. Соотношение растворной смеси 1:5 (1 часть глины, 5 частей песка). Песок можно использовать карьерного или речного происхождения. Речной несколько хуже — у него песчинки обкатанные, круглые, и такой раствор имеет худшие характеристики. Чтобы печь стояла долго, лучше купите карьерного песка. Его надо просеять через сито с ячейками 2-2.5 мм, чтобы исключить попадание крупных частиц в растворе.

Кладку печи выполняют на глиняно-песчаном растворе

Глина подходит добытая из карьеров, глубиной не менее 2-х метров. К ее выбору надо относиться внимательно. Проверить качество глины можно самостоятельно. Замочить небольшое количество в воде на одни сутки (200 гр). Скатать руками колобок и оставить для просушки под навесом. Через два дня проверить его на растрескивание. Для этого надо с высоты 170 см «уронить» на плиту или каменную плитку. Если колобок рассыпался на несколько крупных кусков, значит, глина подходит для кладки печи.

Выбрав подходящую глину ее нужно приготовить: размочить в воде до пастообразного состояния и протереть через сито. Сначала с более крупными ячейками, затем через мелкую ячею.

Так же потребуется проволока диаметром 2-3 мм. Она будет применяться для крепления топочной и поддувальной дверцей.

Вот так при помощи проволок между рядами кладки закрепляют печное литье

Для установки печного литья понадобится еще асбестовый шнур — им обматывают те части литья, которые напрямую соприкасаются с кирпичом, уменьшая таким способом температуру литья и предотвращая растрескивание кладки. Внимательным нужно быть и при проходе дымовой трубы через перекрытия и конструкции крыши: обязательно проложить листовой асбест с теплоизолирующим материалом (можно использовать глиняный раствор). Подробнее о том, как провести трубу через кровлю читайте в статье «Как вывести трубу бани в стену и через кровлю»

Шамотное ядро и корпус печи выкладывают отдельно. Для увеличения температуры в шамоте иногда между ними прокладывают базальтовый картон

Часто возникающие вопросы

Процесс строительства печи довольно сложный, вызывающий массу вопросов. Некоторые из них появляются у всех пользователей. Для экономии времени необходимо ответить на них заранее.

Насколько точны схемы-порядовки из сети, нет ли в них ошибок?

Ошибки возможны в любом случае, независимо от источника. Для того, чтобы подстраховаться, можно попробовать поискать готовые схемы на специализированных форумах, где есть опытные специалисты. Они дадут точные схемы и помогут полезным советом, если что-то покажется непонятным.

Можно ли использовать винтовые сваи с обвязкой из швеллера в качестве основания?

Винтовые сваи являются вполне допустимым вариантом фундамента, особенно на пучинистых или нестабильных грунтах. Надо только правильно подсчитать несущую способность и погрузить их на нужную глубину. При этом, ростверк надо сделать достаточно мощным и уложить поверх него бетонную плиту.

Как выбрать размер печи?

Величина печной топки соотносится с размером обогреваемого помещения в диапазоне от 1:50 до 1:70. Учитывают размер парилки и моечного отделения. Поскольку режим обогрева бани достаточно жесткий, рекомендуется выбирать меньшее значение (1:50).

Можно ли использовать облицовочный кирпич?

Для постройки печи используют обычный рядовый кирпич. Если необходимо выполнить отделку печи, можно использовать клинкерную плитку — она максимально реалистично имитирует кирпичную кладку и обладает подходящим размером — толщина всего 2-2,5 см.

Что предпочесть, кирпичную трубу или современный сэндвич?

Сэндвич легче. Если печь небольшая, лучше выбрать его и снизить тем самым нагрузку на основную конструкцию. Однако, для крупных массивных печей можно строить кирпичные трубы и сэкономить на покупке сэндвича.

Монтаж дымоотводной трубы

Как сложить печь с дымоотводной трубой после завершения возведения кирпичных стен? Руководство по возведению печи предусматривает предварительный выбор трубы, которая по типу и функциональным особенностям должна соответствовать конструкции будущей печи. Для облегченной конструкции рекомендуется выбирать небольшую трубу из легкого и жаростойкого материала.

При выборе стоит учитывать подходящую толщину стенок дымоотводной трубы, которая не может быть меньше чем ½ толщины кирпича. Аналогичного размера должен быть и диаметр проходов для дымоотводной трубы.

По длине верхняя часть трубы, расположенная над крышей, не должна быть меньше 55 см. Для обустройства дымоотводного канала применяется соединительный раствор на основе цемента или извести. Глиняно-песчаная смесь не подходит для проведения подобных работ, поскольку под воздействием атмосферных осадков она будет быстро вымываться и образовывать конденсат на внутренних стенках трубы.

Дымоотводная труба с минимальным количеством изгибов должна иметь общую длину не менее 5 метров. Готовая конструкция может оснащаться специальной заслонкой-шибером.

Какую печь строить в бане

Когда точно определена для бани конструкция печи, сразу стоит подумать о ее дизайне. Можно просто оставить кирпичную кладку в первозданном состоянии или подойти к оформлению с душой:

Штукатурка дает возможность на стенах расписать рельефные узоры. Поверхность можно оставить гладкой, а сверху покрасить или нанести декоративную штукатурку.
Окрашивание термостойкой краской – простой вариант декорации. Чтобы печь в бане выглядела привлекательно, стараются идеально аккуратно обработать швы кирпичной кладки.
Облицовка печи скрывает все огрехи неровной кирпичной кладки. Из материалов используют декоративный или природный камень, плитку, керамогранит.

Выкрасить печь можно в любой цвет, но конструкция должна оптимально сочетаться с интерьером бани. Чаще всего предпочитают искусственно состаренный кирпич. Для классики приемлем желто-коричневый цвет с сопутствующими оттенками.

Для деревянной русской бани из сруба приемлем белый цвет. Кирпичную основу после нанесения штукатурки окрашивают или украшают декоративными элементами.

Когда со всеми нюансами определятся, приступают к подготовке материала.

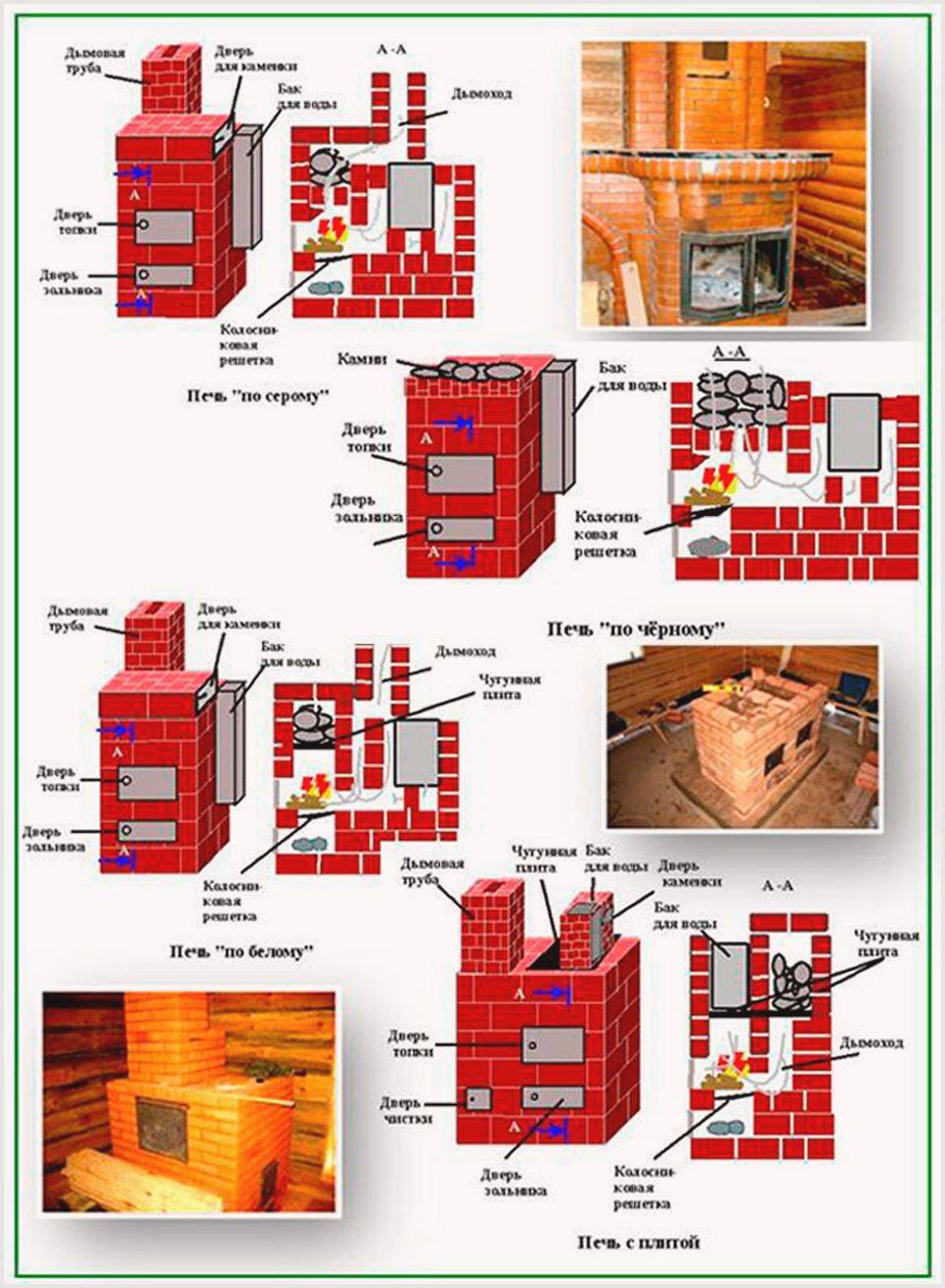

Варианты проектов

Кроме наличия топочной камеры и дымохода, все чертежи объединяет обязательное присутствие в них емкости для нагрева воды и каменка.

Простая печь с каменка для компактной баньки

Основные преимущества такой модели — небольшой размер (102 х 62 см.) и значительный объем нагреваемой воды. Ее можно полностью выложить из обычного огнеупорного кирпича, не выполняя футеровку топки. Выведенный за пределы конструкции котел позволяет максимально уменьшить размер печи. Водяной контур из труб проходит под чугунной плитой, являющейся перекрытием топки.

Высокая печь периодического действия

Ее особенности — массивная кладка и наличие отдельной закрытой камеры для камней, расположенной над кирпичным сводом топки. Котел размещен вне печи. Теплообменник в виде трубчатого змеевика встроен в верхнюю часть топки, под ее свод. Камни в этой модели намного дольше хранят и отдают тепло, чем в других, где они находятся на поверхности.

Каменка с баллонами

Высокая печь с просторной футерованной топкой, в которую встроен емкий теплообменник в виде баллонов. Засыпанные в них камни повышают температуру воды на выходе из теплообменника и позволяют ей оставаться горячей в течение нескольких часов после завершения процесса горения.

Кирпичная банная печь на газу

Отличный вариант для тех, кто предпочитает традиционный дизайн и функциональность печей из кирпича, но не хочет водиться с углем и дровами. Топку с газовыми горелками перекрывает железная корзина с грудой камней. Для нагрева воды по дну емкости можно проложить толстостенный теплообменник с трубой, выведенной к отдельно стоящей накопительной емкости.

Шаг за шагом

Возводя кирпичную банную печь, нужно помнить о том, что последовательность работы – важное условие правильного функционирования устройства в будущем. Кирпичная печь для бани состоит из следующих элементов: духовой шкаф, в котором размещаются камни, дно топки и ее дверца, створка поддувала, настил из чугуна, бак с водой, вьюшки.

Кирпичная печь для бани состоит из следующих элементов: духовой шкаф, в котором размещаются камни, дно топки и ее дверца, створка поддувала, настил из чугуна, бак с водой, вьюшки.

Прежде чем приступить к кладке, следует вычертить и распечатать порядовку, а также подготовить угольник, болгарку, плоскогубцы, абразивный круг и веник с совком.

Рассматриваемая конструкция печи предполагает установку прочистной дверцы в первом ряду кирпичной кладки. Следовательно, ее крепеж нужно будет разместить под кирпичами. Стальные элементы здесь не подойдут, поскольку нет возможности их закрепить. Поэтому необходимо использовать тонкую (примерно 3 мм) нержавеющую проволоку. Для увеличения податливости ее нужно прожечь.

Скрученный металлический прут помещают под первый ряд кладки, а в кирпичах болгаркой и абразивным кругом делают соответствующие прорези. После того как дверца будет установлена, образовавшиеся зазоры заполняют раствором из песка и глины.

Когда первый ряд кирпичной кладки будет закончен, необходимо установить бак для воды, который можно сделать самостоятельно.

Прежде чем класть четвертый ряд, нужно будет вновь проверить, ровные ли у конструкции стены. То же самое касается и прямоты ее углов.

Печь для бани образуется верхней гранью четвертого ряда кирпичной кладки и торцами двух кирпичей, которые установлены в поддувале ребром.

Бывает так, что бруски низкого качества отличаются нестандартными размерами, поэтому приходится отрезать лишнее либо наращивать недостающее, используя болгарку и остальные кирпичи.

Колосниковую решетку нужно подогнать так, чтобы между ней и топочной камерой остался зазор. В противном случае при нагреве решетка расширится и сдвинет кирпичи, которыми выложены стенки топки.

Виды кирпичных каменок

Печь-каменка с баком для воды

Печь каменка из кирпича может иметь различную конструкцию. Вариант подбирается в соответствии с габаритами бани, навыками и финансовыми возможностями владельца. Можно выделить следующие типы конструкций:

Постоянного действия – отличаются тонкостенным строением и малым количеством камней, нагреваемых до 300-350 градусов. Работать они могут на газу или электричестве. Конструкция оснащается защитным автоматическим блоком. Ввод ее в эксплуатацию возможен лишь после получения допуска от пожарной инспекции.
Периодического действия – выполняются толстой кладкой, камней используется много, температура их нагрева значительно выше. Хорошо удерживают тепло.
Для твердого топлива – снабжены перегородкой, мешающей продуктам сгорания попасть в помещение.
Компактная кирпичная печка для маленькой бани своими руками может быть выполнена в нескольких вариантах. Самый простой способ – сделать ее из печи-прачки. В бак вместо жидкости кладутся камешки. Топка при этом получается тонкостенной. Проблему можно решить обкладкой кирпичами.
Конструкция с двойными стенками и баком для воды. Его можно поставить сверху (на плиту) или снизу (торцевой частью к топке).
Можно делать печь без водонагревателя. Перегородка в таком случае сооружается из чугунного котелка. Камни в такой конструкции нагреваются быстро. Топливник обкладывается огнеупорными блоками.

Некоторые конструкции предусматривают наличие емкости для подогрева воды, другие – нет. Выбор зависит от наличия горячего водоснабжения и предпочтений хозяина

Устройство каменки с водяной рубашкой

Большинство разновидностей каменок, в том числе и самодельных, можно доукомплектовать баком для воды с боковым размещением. Исключение составляют печи с кирпичным обкладом: зачастую аккуратно демонтировать часть такого экрана достаточно проблематично.

Если же экран каменки выполнен стальным кожухом, на нём размечают окно по размерам бака. Затем в кожухе вырезают фрагмент меньше разметки по 15–20 мм с каждой стороны и убирают теплоизоляцию при наличии таковой. Отступ от разметки образует полосу у каждого края, которая загибается вовнутрь: нужно только сделать косые подрезы в углах, а затем вставить между корпусом и экраном печи брусок подходящей толщины, после чего борт оправляется киянкой.

Наиболее сложная задача — выполнить качественное сварное соединение стенок бака с корпусом печи. При этом нужно правильно подобрать материал — для топок из углеродистой стали бак также должен быть «чёрным». Сварку нужно вести в мягких режимах, чтобы, с одной стороны, не нарушить структуру стенок топки, а с другой — не прожечь металл стенок бака.

Наиболее выгодно временно разобрать каменную кладку и положить печь набок, чтобы проводить сварку в нижнем положении. Не следует приваривать бак к каменке стенками в торец, правильнее будет отогнуть их края по 10–15 мм и вести шов по краю полученного нахлёста.

Инструкция по изготовлению с порядовками

Изготовить печь из кирпича для бани с закрытой или открытой каменкой несложно. Нужно выбрать материал и узнать весь процесс работы.

Кладка пеки-каменки открытого типа

Когда бетонная основа полностью готова можно приступать к дальнейшим работам. Ниже представлены основные строительные работы по кладке печи каменка для бани своими руками из кирпича и схема действий.

Порядовка кирпичной печи для бани своими руками с открытой каменкой можно увидеть на фото ниже:

Фото-инструкция кладки открытой печи-каменки для бани:

Порядовка закрытой печи-каменки для бани

Описание кладки закрытой печи-каменки для бани:

Первый ряд должен быть идеально ровным. Далее по его кирпичам с помощью отвеса проверяется вертикаль стенок.
Изготовливается зольник. Он нужен для отходов, которые остаются в процессе горения топлива.
На уровне третьего ряда выполняется крепление поддувала с помощью стальной полоски. Обычно он регулирует процесс горения: если открыть задвижку пламя начинает гореть интенсивнее.
Поверх пятого ряда укладываются стальные уголки для колосника.
После этого приступают к кладке топки.
В шестом ряду топка выкладывается шамотным кирпичом. Высота топки обычно составляет 25 см, а ширина немного больше – 30. Поверх укладывается решетка колосника.
Далее площадь топки постепенно расширяется. Внешняя кладка огнеупорным кирпичом суживается.
Нужно создать отверстия для вторичной подачи воздуха. Для этого боковые кирпичи вырезаются зубцами.
Продолжается укладывание внешнего кирпича.
Дверки топки перекрываются.
Устанавливается перегородка для дымохода.
Монтируется бак для воды.
На уровне пятнадцатого ряда топку сверху закрывают плитой из прочного материала, на который будут укладываться камни.
Осуществляется кладка отсека куда будут укладываться камни, оно должно быть довольно большого размера.
Дымоотвод выкладывают из шамотного кирпича и постепенно сужают к верху. Устанавливается заслонка. Дымоход можно установить через крышу или стену. Для этого в местах его прохождения нужно положить слой теплоизоляции. Дымовая труба в процессе эксплуатации может запылиться осадками от топлива. Для предотвращения этого можно сделать жестяную защиту в виде колпака.

После установки необходимо хорошо просушить устройство. Все дверцы нужно открыть и в таком состоянии оставить изделие проветриваться на несколько дней, а лучше на неделю.

Нельзя сразу пользоваться тепловым устройством в полной мере. Необходимо убрать всю влагу. Для этого несколько дней протопите печь небольшими поленьями по несколько минут. Если на заслонке не будет оставаться влажных капель – прибор готов к эксплуатации.

Какую печь можно построить для бани?

По типу устройства выделяют две конструкции:

С закрытой каменкой — традиционный вариант, позволяющий долго сохранять тепло в парной. Камни располагаются внутри печи на решетке, обычно в несколько уровней, и нагреваются от воздействия пламени и горячего воздуха. Печь протапливается в течение четырех часов, после чего высокая температура в помещении сохраняется до двух суток.

Фото 1. Кирпичная банная печь с закрытой каменкой. Конструкции такого размера хватит, чтобы протопить все помещение.

С отрытой каменкой — камни засыпаются сверху и остаются открытыми. Устройство позволяет быстро прогреть помещение, но такая печь быстро остывает.

Наиболее распространена банная печь с закрытой каменкой. Ее сложное устройство и большие габариты позволяют качественно натопить помещение, а затем продолжительное время удерживать уровень тепла и обеспечивать образование пара.

Виды печей с закрытой каменкой

Для изготовления печей применяют следующие материалы:

Кирпич — традиционный вариант, обеспечивающий медленный равномерный прогрев стенок печи, а также длительную отдачу тепла. Устройства из этого материала имеют долгий срок службы, но их недостатки — довольно продолжительная и хлопотная растопка, сложное и дорогостоящее обслуживание и возведение.
Металл — для создания отопительных приборов чаще всего применяется нержавеющая сталь или чугун. Преимуществом таких устройств будет быстрый нагрев помещения, достижение высоких температур при меньшей влажности воздуха, недостаток приборов — быстрое остывание. Использовать металлические модели лучше в небольших помещениях.
Комбинированные — чаще всего этот вариант применяется в случае установки чугунной печи, которую закрывают экраном из кирпича для защиты от растрескивания при случайном попадании холодной воды. Кирпичная облицовка увеличивает продолжительность теплоотдачи.

Фото 2. Пример комбинированной конструкции: металлическая печка для безопасности обкладывается кирпичом со всех сторон.

По типу топлива печи делятся на следующие разновидности:

Дровяные устройства. Позволяют добиться качественных параметров по степени прогрева помещения, количеству пара.
Газовые приборы. Часто отличаются компактным размером, подходят для саун, где нет нужды в большом количестве пара.
Электрические модели. Удобный, но дорогостоящий вариант, компактный и многофункциональный, часто устанавливается в квартире.

Размер кирпичных печей с закрытой каменкой довольно большой. Это обусловлено необходимостью увеличения продолжительности теплоотдачи. Металлические модели могут быть небольшими, но эффективными, особенно при двухкамерной конструкции длительного горения.

Раствор для кладки

Для раствора в прошлые времена использовали песчано-глиняный раствор, но так как приготовление сего чуда занимает долгое время, сейчас используются «печные кладочные смеси». Это тема отдельного разговора, об этом я напишу в одной из следующих статей…

Замесить раствор из смеси достаточно просто — берем ёмкость, заливаем воду, выкладываем сухую смесь и всё это дело перемешиваем с помощью перфоратора со специальной насадкой (если перфоратор отсутствует используем дрель).

Готовая смесь должна быть средней густоты (не жидкая и не густая).

Проверка готовности раствора — берем чистую сухую палку, опускаем в раствор, вынимаем, если на палке остаётся раствор в пределах двух миллиметров — раствор готов к работе, если же нет, значит с чем-то переборщили.

Этапы работы

Фундамент

Порядовая кладка печи для бани требует бетонной, каменной или бутовой основы. Фундамент предупреждает деформацию пола дома и печи. Степень нагрузок определяет глубину закладки и размеры фундамента. Прежде всего необходимо предусмотреть гидроизоляционный шар в основании из железобетона. Он гарантирует охлаждение фундамента, что предотвратит его от разрушения. Требования к фундаменту:

устойчивость к высоким температурам;
стойкость к разнице температур грунтом и фундамента;
защита от влажности;
способность выдерживать массивную габаритную конструкцию.

Перед тем как заложить кирпич для печи, сооружается защитная стена, которая предотвращает нагрев деревянных конструкций (этот этап желателен). Если ее не будет, оставляют небольшой противопожарный зазор, который лучше заложить теплоизоляционными материалами. Порядовка печи указывает последовательности выкладки кирпичей. Нужно выложить кирпичи согласно плану, примеряя литье и отмечая, где понадобится отрезать или подложить.

Как сложить кирпичную печь для бани?

Начальный ряд:смоченный водой кирпич для печи укладывается на рубероид; толщина швов до 5 мм; состав раствора — глина и мелкий песок; после окончания первого ряда оценивают прямые ли углы и равные ли они по диагонали; в случае необходимости проводиться коррекция.

Кладка корпуса:кирпич последующего ряда перекрывает шов предыдущего; нужно сохранять ровность углов и толщину швов; лишнее убирается болгаркой; горизонтальные поверхности усиливаются металлическими прутами, углами или полосами.

Закладка топки:возводится одновременно со стенками и дымовыми каналами; между корпусом и топкой сохраняется зазор; уровни шамотного и керамического кирпичей неодинаковые, это не требует коррекции; в местах прохождения топки под корпусом обращают внимание на высоту и наличие зазора. Сушка печи:после того как кладка банной печи Кузнецова окончена, нужно дать ей высохнуть в течение 3-х суток; проводят первую топку; правильно топить соломой и деревянными щепками; щадящая топка проводится до полного испарения конденсата с заслонки

Сушка печи:после того как кладка банной печи Кузнецова окончена, нужно дать ей высохнуть в течение 3-х суток; проводят первую топку; правильно топить соломой и деревянными щепками; щадящая топка проводится до полного испарения конденсата с заслонки.

Установка литья:все печные дверцы — металлические, их обычно делают из чугуна; закрепляются элементы проволокой (чаще стальной) или неширокими полосами металла, под них в кирпичах делают углубления; после установки важно перепроверить пропорции, вертикальность конструкции и углы; все, соприкасающиеся с кирпичом поверхности дополнительных элементов, обматывают теплоизоляцией. Укладка колосника:в предшествующем ряду вырезается маленькая ступенька, на нее упирается металлическая решетка; учитывается эффект теплового расширения, нужно сложить кирпичи вокруг колосника, оставляя пространство более 1 см

Укладка колосника:в предшествующем ряду вырезается маленькая ступенька, на нее упирается металлическая решетка; учитывается эффект теплового расширения, нужно сложить кирпичи вокруг колосника, оставляя пространство более 1 см.

Расположение бака с водой

Каменка с баком для воды, размещенным сверху — популярная и простая схема. Вода прогревается постоянно. Однако, бак неудобно очищать от накипи, а на зиму воду нужно вычерпывать. Иногда бак делают сбоку, подвешивая на цепи или крюке. Вода нагревается быстро. Полукруглое дно улучшает нагрев, а кран обеспечивает удобство пользования. При размещении бака на уровне топки вода нагревается за более короткое время. Емкость удобно чистить и забирать из него воду. Такое размещение оставляет топку большой.

Схема дымохода

Предварительный чертеж облегчит кладку дымохода. Для предупреждения выхода тепла через дымоход, его лучше сложить ближе к внутренним сторонам стен или сделать толстые стенки. Кирпичная труба дымохода должна быть ровной, без изгибов. Такая конструкция препятствует оседанию сажи внутри. Строительство дымохода начинается с верхней части печи, выкладывается надсадная труба, которая строится горизонтально ряд за рядом. Нельзя допустить образование щелей, способствующих попаданию искр. Толщина швов между кирпичами допустима до 10 мм.

Кирпичные печи для бани своими руками: проекты и их особенности

Размер печи зависит от площади самого помещения

Не менее важно определиться с бюджетом, кирпичная баня обходится недешево. Сложный проект вряд ли получится сделать своими руками, простой бюджетный вариант проще в реализации

В интернете можно найти множество различных проектов кирпичных печей для бани, но важно быть внимательным: даже мельчайшая ошибка в проекте может привести к печальным последствиям. Если вы решили внести в чертеж даже малейшее изменение, обязательно посоветуйтесь с профессионалом

Любая ошибка может вызвать пожар.

При проектировании нужно также учесть следующие нюансы:

если каменка располагается над топкой, то высота топливника должна быть более 55 см (8-9 рядов кирпича). Его уменьшение приведет к тому, что температура камней для бани уменьшится, а количество сажи возрастет;
между печью и стенами нужно оставлять зазор не менее 30 см. Если стены будут покрыты специальной защитой, то расстояние можно уменьшить до 15-20 см;
топливник в каменке, поддувальные дверцы нужно делать большого размера, чтобы обеспечить хороший приток воздуха.

Проект печи – это не просто чертеж печи, нужно также подготовить порядовку банной печи, в которой указан порядок выкладки кирпичей каждого ряда. Несмотря на разнообразие чертежей, многие из них имеют общие черты:

дверца поддувала обычно монтируется при возведении третьего ряда;
колодец для золы и решетка воздухопровода – при установке четвертого;
монтаж дверцы поддувала завершается на шестом;
дверка для топки и колосник монтируются на седьмом;
швеллеры – на четырнадцатом.

По конструктивным особенностям печи для бани бывают бесколосниковые и колосниковые.

Бесколосниковые печи более простые в обслуживании, в них меньше расход топлива. Но для них подойдут только хорошо высушенные дрова.

Колосниковые печи имеют отдельное поддувало, в котором образуется мощное пламя. Благодаря ему помещение быстро разогревается до необходимой температуры. Для такой топки подойдут свежезаготовленные и сырые дрова.

Проекты печей для бани из кирпича могут предусматривать наличие бака для воды, также бывают схемы и без него. Лучше сразу выбирать печь с баком для воды, поскольку в таком случае вы сможете параллельно нагревать воду для различных нужд.

Трудности при установке самодельной каменки

Несоблюдение правил строительства приводит к ошибкам. В таких случаях печи становятся недолговечными

Во избежание разочарования важно держать в уме следующие пункты инструкции:

помнить о гидроизоляции на фундамент печи;
готовить правильный песчано-глиняный раствор (1:2);
выбирать качественный материал;
следовать стандартам при выборе размеров печек.

Строительство без соблюдения соответствия со схемой, монтаж нестандартной арматуры, неровная кладка могут привести к отсутствию тяги и к задымлению бани.

Возможные неполадки:

Нет должного нагрева. Это происходит, когда закрывается не та задвижка — они разные при «летней» и «зимней» топке бани.
Выбивается дым в разных частях трубы — необходимо расширение дымохода и исключение прямых углов.
Печь дымит — раствором плохо замазаны щели и отверстия для чистки. Или используются сырые дрова.
Медленный нагрев – на внутренних стенах печи много сажи. Её надо очистить.
