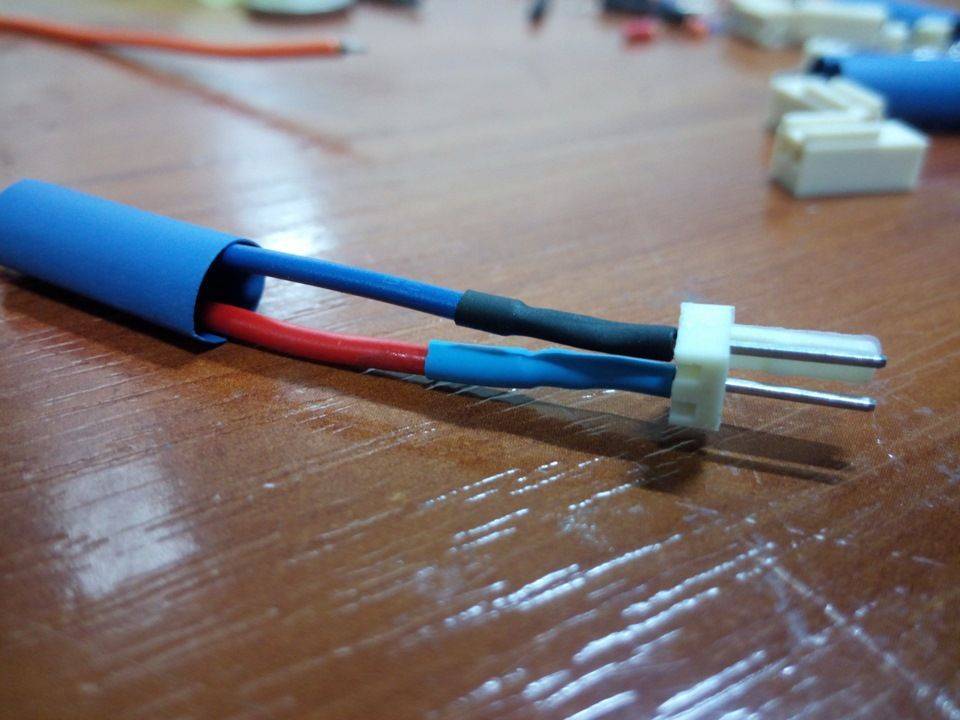

Кембрик термоусадочный

Такие кембрики обладают свойством стягиваться в процессе нагревания. Термоусадочная трубка или кембрик несмотря на то, что помогает реализовать те же задачи, отличается от обычного и способом использования, и материалом, из которого он создан. Чаще всего — это полиэтилен, могут использоваться и другие полимеры.Термоусадка в процессе нагревания может уменьшаться в два раза. Такое преимущество дает возможность использовать один и тот же размер трубки для более широкого диапазона сечений провода. Таким образом, мы получаем большой плюс для использования в роли изоляции термоусадочных кембриков для различного рода клемм и соединений, так как форма клеммника не оказывает влияния на качество обтяжки. Термоусадка в процессе сжимания повторяет любые контуры.Термоусадка хорошо тянется, примерно до 1,5-2 раза от первоначального, однако осуществлять это нужно очень аккуратно, наблюдая за целостностью поверхности. Следовательно, вы получаете возможность натянуть термоусадку на разные провода и клеммы, когда под рукой не оказалось подходящего размера.Еще одним отличием термоусадочных кембриков от ПВХ трубок является внешний вид. Их можно купить любого цвета, даже полностью прозрачные. Таким образом, открываются еще большие удобства по маркировке, к примеру, провода одной группы можно разбить по цветам и промаркировать по контактам. Как и стандартные кембрики, эти изделия стоят недорого, и приобрести их можно практически в каждом магазине элетро- или хозтоваров.Как же использовать такой кембрик? Самым правильным вариантом является усадка потоком горячего воздуха. Для этой цели можно использовать любой строительный фен. Однако этот инструмент имеется далеко не в каждом доме. Вместо строительного фена можно использовать паяльник. Кожухом нагревательного элемента нужно пройтись по поверхности трубки, в результате чего произойдет усадка. Жалом этого делать не нужно по следующим причинам:

• довольно высокая температура, от которой кембрик может оплавиться
• от жала могут остаться следы нагара
• жало может быть окончательно испорчено.

Еще одним вариантом является использование источников огня. К примеру, подойдут спички или зажигалка. Держать пламя нужно в нескольких сантиметрах от термоусадки, чтобы не повредить ее. Быстро и равномерно провести пламенем со всех сторон, для достижения равномерного стягивания изолирующего слоя. Чтобы получить более быстрый эффект, вы можете делать это непосредственно пламенем, однако в этом случае движения должны быть еще быстрее, а вы внимательнее. Из недостатков этого метода можно отметить тот факт, что на кембрике могут остаться следы гари. В турбо-зажигалок такого недостатка нет, но температура пламени еще выше. Пламя нужно держать еще дальше, чтобы не сжечь полностью трубку. До трубки должны доставать только потоки горячего воздуха.

Основные преимущества использования кембрика

Кембрик — это универсальный материал, который подходит для всех разновидностей соединений, а также для открытых частей кабелей и проводов. Какими плюсами обладает такая разновидность изоляции:

• Низкая стоимость, что делает его достаточно востребованным. Но постепенно более современные расходные материалы вытесняют данную продукцию с рынка.
• Универсальность. Достаточно правильно подобрать диаметр, и можно монтировать кембрик на любую открытую токоведущую часть.
• Длительный эксплуатационный срок. Если соединение проводов (например, опрессовкой гильзами) произведено правильно и нет чрезмерного нагрева проводников, то кембрик прослужит достаточно длительное время.
• Многоразовое использование. Например, при разборке старого щита можно снять кембрики и использовать их по назначению в другом месте.
• Прочность. Кембрики достаточно прочные, это позволяет одевать их на соединения, не боясь про сохранность материала.
• Можно использовать как основу для маркировки проводников. Для этого необходимо выбрать светлый кембрик, одеть его на провод или кабель, и подписать. Помогает восстанавливать маркировки, которые стёрлись со временем или были повреждены во время работ.

Кембрики являются многофункциональным расходным материалом для проводов, из-за различия диаметров он может применяться не только при соединениях проводников, но и при прокладке телефонных линий и сигнальных сетей, где токи и напряжение имеют небольшие значения.

Кембрик — это… Что такое Кембрик?

КЕМБРИК — (англ. cambrik, от города Cambre). Тонкая хлопчатобумажная ткань. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. КЕМБРИК англ. cambrik, от города Cambre. Тонкая хлопчатобумажная ткань. Объяснение 25000 иностранных … Словарь иностранных слов русского языка

КЕМБРИК — муж. английская, тонкая бумажная ткань, батист декос. Толковый словарь Даля. В.И. Даль. 1863 1866 … Толковый словарь Даля

кембрик — сущ., кол во синонимов: 2 батист (3) ткань (474) Словарь синонимов ASIS. В.Н. Тришин. 2013 … Словарь синонимов

кембрик — — Тематики электротехника, основные понятия EN cambricvarnished cambric … Справочник технического переводчика

кембрик — КАМБРАЙ или КАМБРЕЗ, КЕМБРИК, КАМБРЕ cambrai m. Род полотна льнянаго, белаго, чистаго и тонкаго.. Полотна сии получили свое название от провинции Камберзской и столичного во оной города Камбрая. Сл. комм. 1790 3 34. Кембрик, камбре, светлая,… … Исторический словарь галлицизмов русского языка

кембрик — батист, из англ. cambric батист из Камбре во Фландрии (лат. Саmаrасus), франц. toile dе Cambrai; см. Маценауэр 201; LF 8, 42; Штрекель 44 и сл … Этимологический словарь русского языка Макса Фасмера

Кембрик — см. Хлопчатобумажные ткани … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

Хлопчатобумажные ткани — Огромное большинство изготовляемых из хлопка тканей представляет самые простые и дешевые изделия для домашнего обихода небогатых классов населения. Преобладающие переплетения (см. соотв. статью) простые, фасонные же и сложноузорчатые ткани… … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

Поплавок — это рыболовное приспособление на леске поплавочной удочки, которое позволяет рыбаку заметить поклёвку. Поплавки Поплавок тело вращения, насаженное на стержень. Рабочее положение поплавка вертикальное, при котором над водой находится часть тела с… … Википедия

Поплавок рыболовный — У этого термина существуют и другие значения, см. Поплавок (значения). Поплавки … Википедия

fashion.academic.ru

Изделия ТКР, ТКСП — порядок выбора

Специальные силиконовые электроизоляционные кембрики представлены такими распространёнными марками, как ТКР, ТТС-СВ, ТКСП, ТЭТС-ПМ, ТКР-М, ТРТ и другие.

Для изготовления гибких термостойких трубок марки ТКР-М применяются кремнийорганические смеси, соответствующие требованиям ГОСТ 17675. Их выбирают обычно при необходимости получения надёжной электроизоляционной защиты образуемых при монтаже сочленений. Для её повышения используются специальные армированные изделия марок ТТСП-СВ или ТКСП.

Последние выполняются в виде особого чулка из шнура (стеклонити) плотного плетения, пропитанного лаком на основе кремнийорганических соединений с покрытием из резины того же класса.

Все перечисленные виды термостойких трубок можно приобрести в любой торговой точке, в ассортименте которой присутствуют электромонтажные товары. Применять термоусадочные кембрики очень просто.

Необходимо надеть их на провод, расположить в требуемом месте и нагреть с помощью зажигалки, спички или термофена. Нагрев производят от центра к краю или от одного края к другому. Когда материал сжался и остыл, процесс изоляции считается завершенным.

Термоусадочные кембрики

Отличаются изготовлением из полимеров, обладающих способностью сокращаться в несколько раз (1,5-2,0) при нагревании. В то же время допускается использование одинакового размера для проводов с большим диаметром. Оптимальными усадочными коэффициентами являются 1:4, 1:3, 1:2.

Кембрики способны изолировать соединения и клеммы с разными характеристиками, потому что форма не имеет влияния на свойства обтяжки– кембрик копирует и сокращается до нужного контура.

К положительным сторонам относится и то, что производятся термоусадочные трубки цветными или прозрачными, как видно на фото кембриков. Это позволяет делать маркировку проводов в соответствии с назначением, разбивая на группы.

К минусам относят маленькую температуру плавления. При достижении температурного значения +2000С, они могут расползтись.

Положительные качества:

• Низкая стоимость.
• Возможно использование в качестве основы для маркировки – одетый на провод светлый кембрик, можно подписать. Также помогает восстановить стёршуюся маркировку.
• Достаточно прочный материал.
• Универсальный – правильно подобранный диаметр позволяет монтаж кембриков на любых токоведущих участках.
• Возможность многоразового использования.
• Выдерживают высокую температуру.
• Длительность эксплуатационного срока.
• При возгорании почти нет выделения вредных веществ.
• Исключены процессы коррозии и окисления контактов.
• Нет взаимодействия с химическими веществами.

Расходник многофункционален и может быть использован и в качестве соединения проводников, и для прокладывания сигнальных сетей или телефонных линий при незначительных напряжении и силе тока.

Критерии выбора

При выборе следует обращать внимание на внутренний диаметр изделий. Он не должен превышать полутора – двух диаметров провода (жилы)

Точнее параметры трубки можно определить по маркировке производителя: он указывает дробью диаметр до усадки (числитель) и после усадки (знаменатель)

Точнее параметры трубки можно определить по маркировке производителя: он указывает дробью диаметр до усадки (числитель) и после усадки (знаменатель)

Важно чтобы после усадки диаметр трубки уменьшался до размеров, которые меньше диаметра изоляционного слоя провода (жилы вместе с изоляцией)

Некоторые производители указывают диаметр и коэффициент усадки при маркировке своих продуктов. Например: 20 мм: 1,5:1. Здесь 20 мм – первоначальный диаметр, а 1,5:1 – указывает на диапазон сокращения полимера (в данном случае в полтора раза). Размеры могут указываться в дюймах.

Представим основные характеристики наиболее распространённых термоусадочных кембриков в виде таблицы:

Таблица 1. Основные характеристики термоусадочных трубок(ТУТ)

Наименование изделия	Даметр трубки, мм	Толщина стенки в мм после усадки	Диапазон усадки, мм	Максимальное уменьшение длины,в процентах
До усадки	После усадки
ТУТнг-2/1	2.0	1.0	1.8 – 1.2	1.8 – 1.2	5
ТУТнг-3/15	3.0	1.5	2.7 – 1.8	2.7 – 1.8	5
ТУТнг-4/2	4.0	2.0	3.6 – 2.4	3.6 – 2.4	5
ТУТнг-5/2,5	5.0	2.5	4.5 – 3.0	4.5 – 3.0	5
ТУТнг-6/3	6.0	3.0	5.4 – 3.6	5.4 – 3.6	5
ТУТнг-8/4	8.0	4.0	7.2 – 4.8	7.2 – 4.8	5
ТУТнг-10/5	10.0	5.0	9.0 – 6.0	9.0 – 6.0	5
ТУТнг-12/6	12.0	6.0	10.8 – 7.2	10.8 – 7.2	5
ТУТнг-16/8	16.0	8.0	14.4 – 9.6	14.4 – 9.6	5
ТУТнг-20/10	20.0	10.0	18.0 – 12.0	18.0 – 12.0	5
ТУТнг-25/12,5	25.0	12.5	22.5 – 15.0	22.5 – 15.0	5
ТУТнг-30/15	30.0	15.0	27.0 – 18.0	27.0 – 18.0	10
ТУТнг-40/20	40.0	20.0	36.0 – 24.0	36.0 – 24.0	15
ТУТнг-50/25	50.0	25.0	45.0 – 30.0	45.0 – 30.0	15
ТУТнг-60/30	60.0	30.0	54.0 – 36.0	54.0 – 36.0	15
ТУТнг-80/40	80.0	40.0	72.0 – 48.0	72.0 – 48.0	15
ТУТнг-100/50	100.0	50.0	90.0 – 60.0	90.0 – 60.0	15
ТУТнг-120/60	120.0	60.0	108.0 – 72.0	108.0 – 72.0	15

Обратите внимание на то, что в таблице диаметры до и после усадки повторяют дробные числа в наименовании изделия. В продаже можно встретить ещё изделия из просмоленных ХБ тканей

Трубки из таких материалов очень прочные и обеспечивают отличную изоляцию проводов

Кембрики, армированные хлопчатобумажной тканью, хотя и уступают по твёрдости стекловолоконным трубкам, но они не разрушаются при деформациях, или механическом воздействии. Трубки хорошо фиксируют положение провода

Трубки из таких материалов очень прочные и обеспечивают отличную изоляцию проводов. Кембрики, армированные хлопчатобумажной тканью, хотя и уступают по твёрдости стекловолоконным трубкам, но они не разрушаются при деформациях, или механическом воздействии. Трубки хорошо фиксируют положение провода

В продаже можно встретить ещё изделия из просмоленных ХБ тканей. Трубки из таких материалов очень прочные и обеспечивают отличную изоляцию проводов. Кембрики, армированные хлопчатобумажной тканью, хотя и уступают по твёрдости стекловолоконным трубкам, но они не разрушаются при деформациях, или механическом воздействии. Трубки хорошо фиксируют положение провода.

По материалу

Для производства термостойких кембриков с электроизоляционными свойствами применяют несколько видов материалов.

Выделяют полиолефиновые термостойкие трубки, изготавливаемые из так называемого «сшитого» полиэтилена с добавлением ряда пластификаторов и красителей, препятствующих распространению горения. Подавляющая масса термостойких кембриков производится именно по этой технологии.

Температура, при которой они могут применяться без всяких ограничений, колеблется в пределах от -50 до +125 градусов. При добавлении к материалу специальных пластификаторов температурный диапазон удаётся расширить до 150 градусов. При этом также повышается его устойчивость к бензолу и другим окислителям.

Выпускают кембрики на основе синтетического каучука, характеризующиеся повышенной стойкостью к воздействию высоких температур (вплоть до 175 градусов) и химически активных веществ типа смазок и масел. Они имеют сравнительно высокую цену и ограниченный спрос.

Производят термочувствительные кембрики из термопластичного поливинилхлорида. Изделия из этого материала отличаются прекрасными изоляционными характеристиками, но при этом имеют ограниченный температурный диапазон (от -20-ти до +80-ти градусов). Наличие вредных для здоровья токсичных выделений, образующихся при воспламенении, резко ограничивает спрос на этот вид изделий.

Виды кембриков

Существует два основных вида кембриков: кембрики, сделанные из ПВХ и термоусаживающие трубки. В свою очередь последние делятся на:

Кембрики на проводах

• высоковольтные – имеют высокое сопротивление, используются при большом напряжении;
• флуоресцентные – обладают свечением, применяются в зданиях с ограниченным освещением;
• с рифленой поверхностью – применяются там, где нужно ликвидировать скольжение;
• тефлоновые – дорогие расходные материалы, применяющиеся при высоких температурах, выносливые при горении и к химическим средам.

Кембрики, произведенные из поливинилхлорида, не расширяются ни в ширину, ни в длину. При выборе данного типа изделий необходимо тщательно подбирать диаметр, соответствующий сечению провода. В противном случае при изолировании провода с большим сечением, кембрик может просто лопнуть.

Кроме того, этот вид имеет свои положительные качества: возможность повторного использования, выносливость химических сред, стойкость к различным температурным режимам, долговечность в использовании, а также изделие имеет небольшую стоимость.

При выборе термоусадочых трубок необходимо обратить внимание на коэффициент усадки. Частовстречающие трубки имеют коэффициент 1:2, 1:3, 1:4. Это значит, что они имеют способность усаживаться в два, три или в четыре раза

Отличительной особенностью данного вида является обеспечение контактов электрических сетей надежной изоляцией, прочным креплением

Это значит, что они имеют способность усаживаться в два, три или в четыре раза. Отличительной особенностью данного вида является обеспечение контактов электрических сетей надежной изоляцией, прочным креплением.

При их использовании нет необходимости приобретать трубки с точным диаметром. Данный вид наделен такими качествами как предохранение от коррозии и влаги. Внутренняя сторона термоусадки покрыта клеевым слоем. При процессе усадки клей равномерно наполняет все неровности.

Термостойкая изоляция

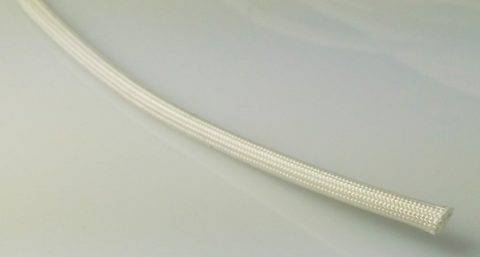

Такие трубки производят из стекловолокна. Они способны выдерживать температуру от -60 до +150 градусов. Для лучшей эффективности трубки пропитываются лаком. Их насаживают на провода внутренних соединений. Данный метод подходит для бытовой техники: обогревателей, электрочайников, электроплит.

Термоусадочные кембрики

Данные виды в отличие от других кембриков выполняются из полиэтилена или других полимеров. При нагревании такие трубки могут уменьшаться вдвое. При этом положительном моменте дозволяется применение одинакового размера для большего диаметра провода.

Использование кембриков

При применении кембрика в роли изоляции позволяется изолировать различные клеммы и соединения, так как форма не оказывает влияние на свойства обтяжки. Термоусадочный кембрик скопирует и сократиться для различного контура.

Кроме этого термоусадка отлично подвергается растяжению, но это надо выполнять с осторожностью. Если под рукой нет необходимого диаметра, трубку, возможно, натянуть на клеммы и кабеля большего размера. Также настоящий вид кембриков выпускается в цветном и прозрачном исполнении, это позволяет рассортировать провода по назначению

Также настоящий вид кембриков выпускается в цветном и прозрачном исполнении, это позволяет рассортировать провода по назначению.

Термоусадочные трубки обладают рядом положительных качеств: при возгорании термоусадка практически не выделяет вредных ядовитых веществ; возможность выдерживать высокие температурные режимы; не вступают во взаимодействие с химическими веществами; в отличие от изоленты имеют большой срок службы; исключают коррозию и окисления контактов.

Термоусадочные кембрики пользуются спросом среди специалистов, и приобрести их не составит большого труда. При воздействии горячего воздуха она хорошо усаживается на нужные соединения электрической цепи. Это можно сделать при помощи строительного фена, спичек или зажигалки

Также можно воспользоваться паяльником, но это надо делать с осторожностью, чтобы не испортить инструмент

Для чего применяются кембрики в электрике

Маркировка токоведущих жил

Назначение трубки – изоляция электрической сети, поскольку соединение при помощи сварки, болтов, пайки, гильз или клеммных наконечников требуется закрыть. Кембрики надеваются на изделия, затем края закрываются изолентой. Свободный край нагревают и придавливают пассатижами.

Термокембрик, помимо прямого назначения, применяется в таких случаях:

• восстановление изолирующего слоя проводки с постоянным и переменным током;
• маркировка контактов – на белой трубке четко видны другие цвета;
• обеспечение защиты кабеля от разрывов или повреждения;
• маскировка точек соединения при монтаже электропроводки;
• дополнительная изоляция участков подстанций;
• предотвращение контактов краев печатной платы друг с другом.

Как пользоваться термоусадочной трубкой: процесс установки

Прежде чем приступать к монтажу термоусадки, необходимо произвести ряд подготовительных работ.

Перед тем как приступать к монтажу термоусадки, необходимо правильно подобрать трубку и подготовить соответствующий инструмент

На этом этапе требуется выполнить следующие операции:

• подобрать трубку соответствующего типа и размера;
• определить необходимое для работы количество материала;
• подготовить инструмент.

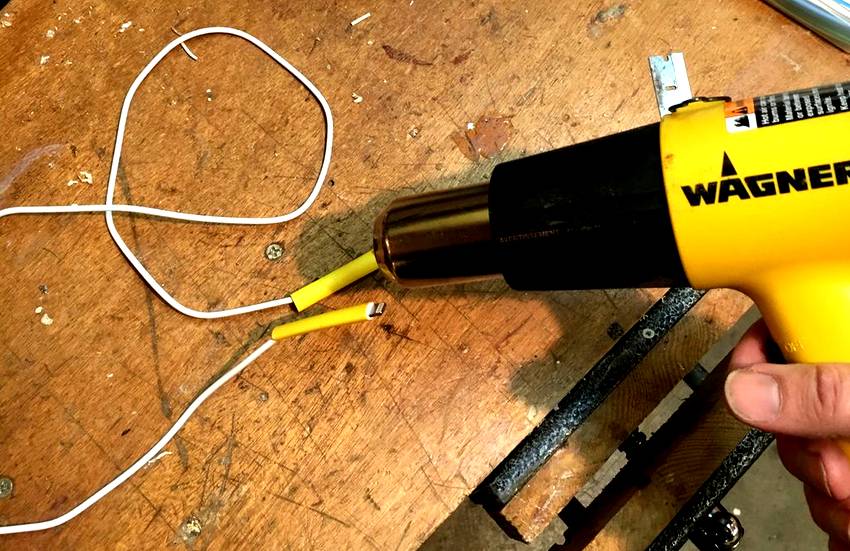

Кроме строительного фена для термоусадок, можно использовать и другой инструмент, например, газовый паяльник или пропановую горелку портативного размера. Для этих целей также подойдет горелка инфракрасного излучения.

Как пользоваться термоусадкой для проводов? Для этого необходимо:

• Очистить поверхность проводов от грязи и мусора.
• Отрезать фрагмент трубки нужной длины.
• Надеть термоусадку на участок провода, где выполнено соединение.
• С помощью выбранного инструмента нагреть трубку по всей длине.

Кроме строительного фена для термоусадок, можно использовать газовый паяльник, пропановую горелку и даже зажигалку

Процесс монтажа термоусадки несложен, поэтому данную процедуру может самостоятельно выполнить любой человек. Если для изоляции используется длинное изделие большого диаметра, нагревать его следует в направлении от середины к краям, предварительно выполнив осадку трубки по окружности.

Если монтаж термоусадки будет осуществляться на металлическую основу с высоким показателем тепловой проводимости, такую поверхность нужно предварительно прогреть. Если в зоне соединения имеются острые грани, от них нужно избавиться, иначе в результате усадки на изоляции образуются проколы. Не стоит растягивать изделие, если его длины недостаточно, чтобы покрыть участок соединения, поскольку это негативным образом скажется на диэлектрических свойствах и прочностных характеристиках термоусадки.

Термоусадочные трубки надежно защищают электрические соединения. Термоусадка как способ изоляции имеет много достоинств, поэтому пользуется большой популярностью.

Характеристики термоусадочных трубок

Для производстватермоусаживающих трубок применяются различные материалы:

• полиолефин, который обработали радиацией или химически соединили с пластификационными добавками, веществами, препятствующими горению, или красителями (до 90 процентов всех производимых термотрубок); полиэтиленовые изделия выдерживают перепад температур от минус 50 до плюс 125 градусов, усадка начинается с нагрева до плюс 70 (для низкотемпературных) и со 135 градусов (для высокотемпературных);
• эластомеры, эластомерные трубки гибкие, стойкие как к низким, так и к высоким температурам, а также к ГСМ, имеют отличную электроизоляционную характеристику; такие трубки, как правило, черного цвета и довольно дорогостоящие;

В целом любая термоусадочная трубка тут может быть охарактеризована следующими показателями:

• способность к сжатию (степенью усадки);
• осуществление термоусадки без клея или с клеем;
• стойкостью к воздействию высоких температур, химических сред (щелочи, кислоты, растворители), прямого солнечного света, горюче-смазочных материалов;
• полимерным составом, определяющим физико-химические свойства трубки изоляционной;
• окраской – монохромной (разных расцветок) или двухцветной;
• электрической прочностью;
• физическими показателями мягкости, жесткости, гибкости, прочности;
• размеры, которые имеет поперечное сечение термотрубки.

Главным достоинством, которым обладает термоусаживаемая трубка, является возможность изменения диаметра при высоких температурах, величина которых зависит от химического состава материала и толщины стенок трубки.

Виды кембриков

Кембрики подразделяются на два основных вида:

• ПВХ кембрики (простые);
• Термоусадочные трубки.

Безусловно, рассматривая  различные  фото кембриков ПВХ и термоусадочных кембриков , можно увидеть разницу их производительности, что даст нам более четкое представление какой из них лучше приобрести.

Так же Вы узнаете, какие кембрики лучше для проводов: термоусадочные или обычные кембрики. Разберем их более детально, дабы в реальной жизни мы имели представление о них.

Основные качества термоусадочных кембриков:

• прочное крепление;
• надежная изоляция;
• при нагревании принимает диаметр любого провода;
• широкий спектр использования;
• идут в продаже разных цветом, что дает большое преимущество;
• защита от влаги;
• отличная герметичность;
• имеет длительный срок службы.

Основные качества кембриков из ПВХ:

• многоразовое использование;
• низкая стоимость.

• В рыболовстве.Для многих людей может это и прозвучит  странно, но это так. Большинство рыбоков используют термоусадочные кембрики, для ловли рыб и как ни странно они хорошо клюют на такую снасть.
• В электротехнике. Многие используют его для герметизации оборудования.
• В изготовлении кабелей.
• При макреровке электропроводов.
• При перепадах температуры.

Также  термоусадочные трубки применяют в разных отраслях, таких как: рельсовой, автомобилестроению, воздушному флоту, кораблестроению и многих других.

Какие  параметры имеют кембрики:

• поперечник и показатель усадки;
• внутри имеется клеевой слой;
• стойкость к опасной реакции;
• материал из которого изготавливают;
• цвет.

Давайте разберем наиболее детально параметры кембриков.
