Какие бывают канализационные тройники?
Выделяют несколько видов тройников и для канализации.
- Прямые равнопроходные . Типовые решения, обеспечивающие соединение труб под углом 90 градусов. Рабочие проходы имеют одинаковый диаметр.
- Прямые разнопроходные . Тройники, создающие ответвления под прямым углом. Диаметр одного отверстия отличается от двух остальных.

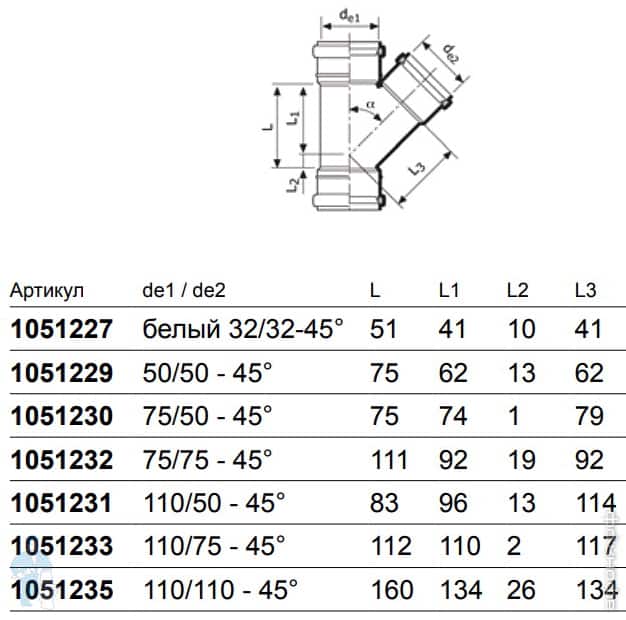

- С наклоном под 45 градусов . Фитинги для горизонтальных соединений. Как и в случае с прямыми тройниками, могут быть равнопроходными и разнопроходными.
- Ревизия . Изделия с контрольными проемами. Они используются при обслуживании магистрали, имеют герметичную крышку.
Посредством тройников подключаются ванны и унитазы, стиральные и посудомоечные машины. С их помощью организуются разветвления магистрали, соединяются трубы различных диаметров.
Виды и размеры
В домах старой постройки до сих
пор встречаются чугунные трубопроводы. Отводы, использованные в таких системах,
также изготовлены из чугуна. Они тяжелые, трудно монтируются и требуют высокой
квалификации от сантехников. Сегодня они практически не используются, хотя в
продаже такие элементы до сих пор есть.
Современные канализационные
отводы изготавливаются из разных типов пластика:
- ПВХ;
- полипропилен;
- полиэтилен низкого или среднего давления.
Все трубы, вне зависимости от
материала, полностью совместимы друг с другом. Это означает, что размеры отводов канализации из
ПВХ ничем не отличаются от параметров фасонных элементов из
полипропилена или полиэтилена. Это удобно при монтаже или ремонтных работах. Наиболее
распространены трубопроводы диаметром 50 мм (внутренняя канализация, проложенная до унитаза) и 110 мм
(тройник унитаза и остальная часть системы, включая стояк). Иногда в маркировке встречается
указание на диаметр 100
мм. Необходимо иметь в виду, что это те
же трубы диаметром 110 мм.
Существуют разные типы
канализационных отводов-двойников. Они представляют собой фасонные элементы,
отличием которых друг от друга является диаметр и угол наклона. Наиболее распространенные виды отводов для канализационных
труб 110 по величине угла:15°;
- 15°;
- 30°;
- 45°;
- 67°;
- 87°.

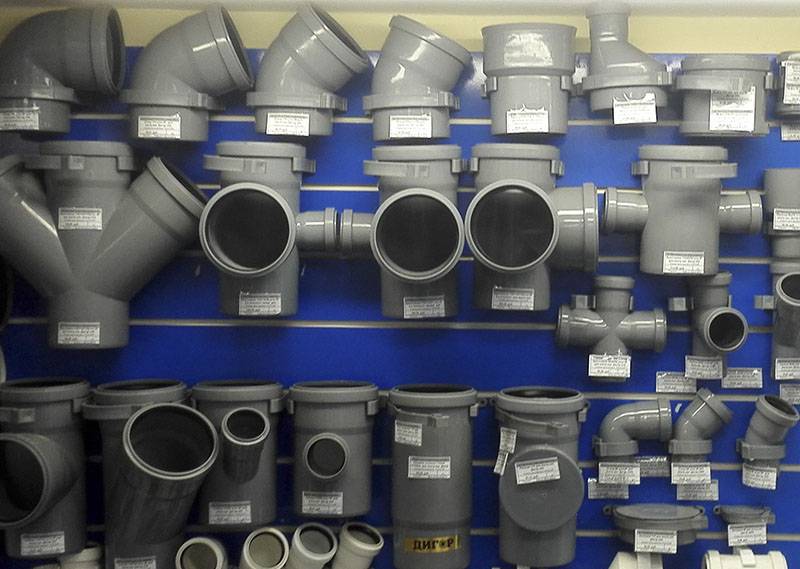

Виды тройников для канализации отличаются большим
разнообразием. Их можно разделить по следующим признакам:
- диаметр;
- количество отводов;
- угол наклона отводов;
- функциональное назначение.

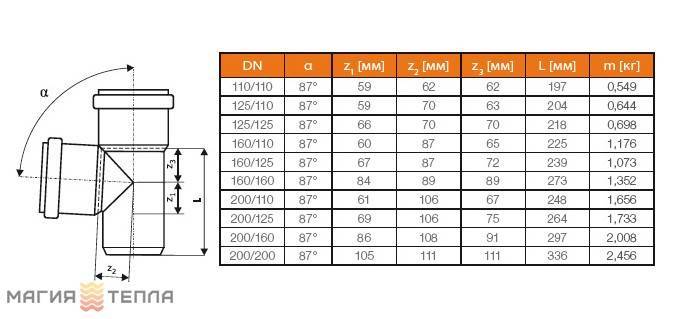

Диаметр фитингов соответствует
размерам основных трубопроводов. Наиболее распространены тройники для канализационных
труб 110, виды которых соответствуют всем возможным функциональным
задачам. При этом, для наружной части канализации могут быть использованы
элементы большего размера:
- 125 мм;
- 150 мм;
- 160 мм;
- 200 мм;
- 250 мм;
- 300 мм и т.д.

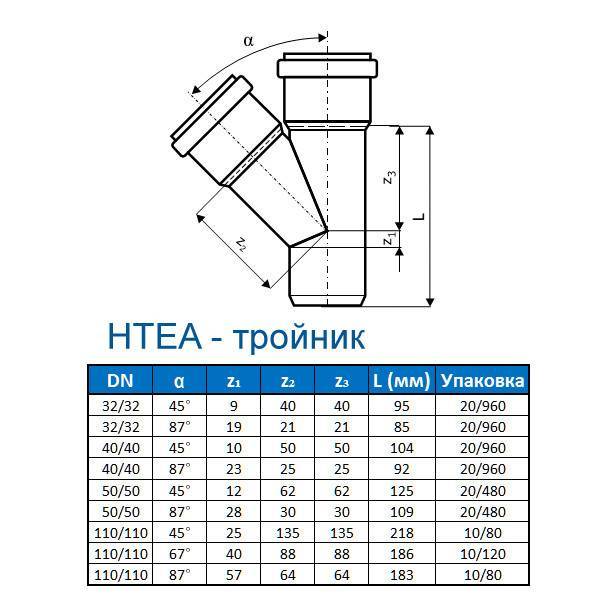

По углу наклона отводов:
- прямой;
- наклонный (под 45°).

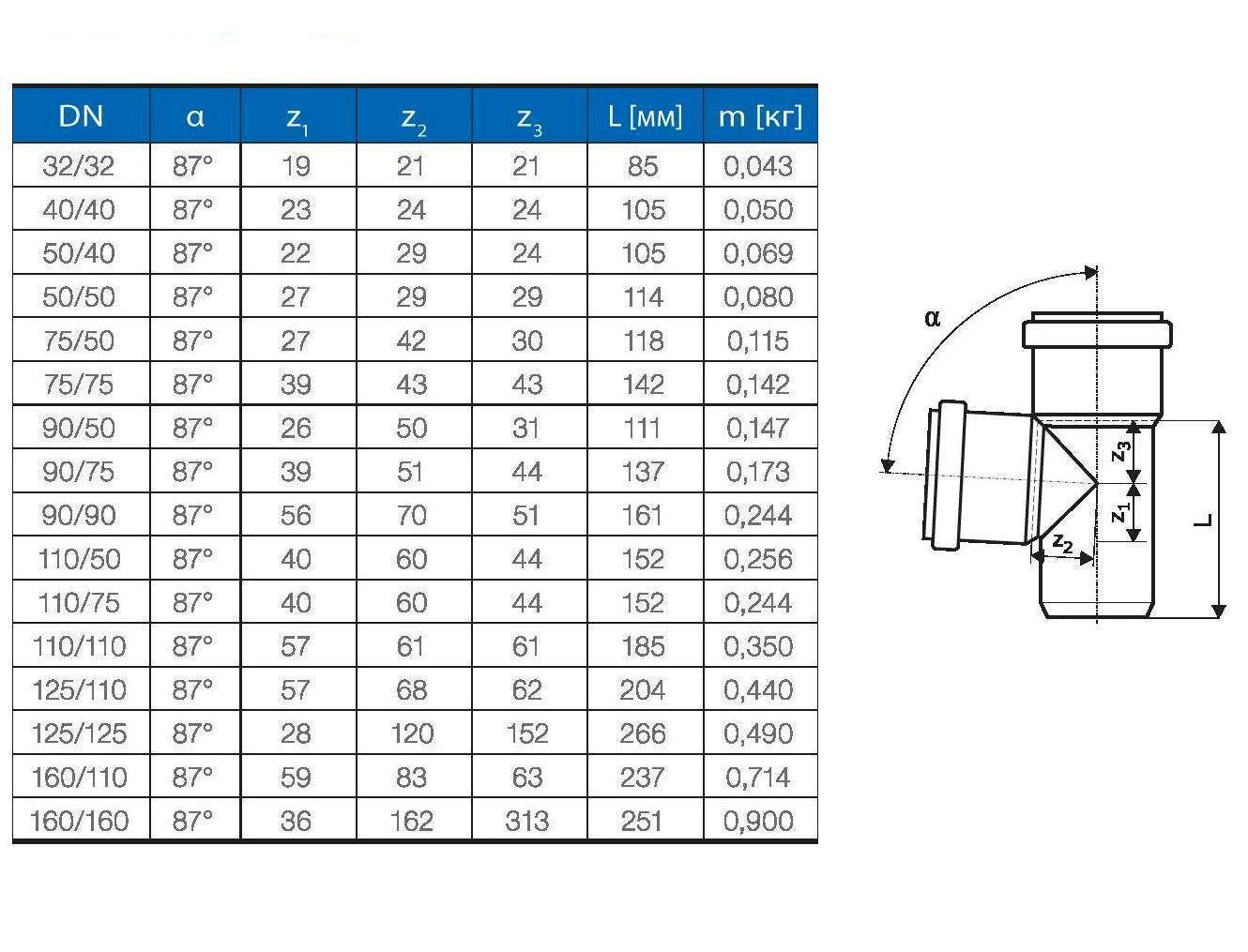

Необходимо учитывать, что прямые
отводы имеют угол, равный не 90°, а 87°. Это делается для удобства прочистки
труб сантехническим тросиком, чтобы лучше задавалось направление.

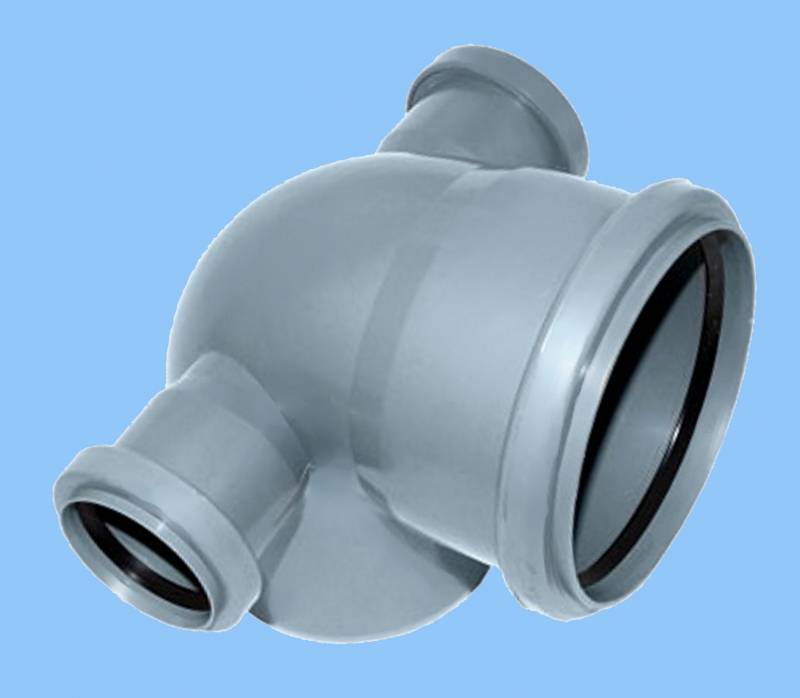

По количеству отводов имеются
следующие виды тройников
для канализации 110:
- с одним отводом;
- с двумя;
- тремя;
- с четырьмя отводами (крестовина).
По выполняемым функциям тройники
делятся на:
- присоединительные. Используются для подключения
сантехнических приборов, или для присоединения другой канализационной ветки; - ревизии. Отвод имеет герметичную крышку.
Устанавливаются, как правило, на стояках. Используются для выполнения ревизии
системы и устранения засоров; - прочистки. Это тройники с углом наклона патрубка
45°. Обычно они устанавливаются на горизонтальных участках системы. Наклон отвода
направлен в противоположную сторону от стояка, что облегчает введение
сантехнического тросика или шланга для гидродинамической прочистки.
Ревизии и прочистки в обычном состоянии закрываются резьбовой крышкой или заглушкой, исключающими возможность протечек. Они относятся к фитингам служебного назначения, хотя в процессе транспортировки стоков участвуют наравне с любыми другими элементами системы. В то же время, рабочие отверстия этих элементов могут быть использованы для присоединения других трубопроводов. Такая необходимость чаще всего возникает при использовании косых тройников, если в помещении установлен новый сантехнический прибор.
Собираем систему канализации для дома или квартиры
Процесс соединения труб
Прежде чем разобраться в том, как соединять канализационные трубы, следует понять принцип сборки всей системы канализации.
Итак, все работы следует начинать с создания чертежа, на котором вы должны изобразить свою будущую систему. Возьмите листок бумаги и нарисуйте на нем схематично все сантехнические приборы, которые необходимо подключить к канализации (раковину, унитаз, душ или ванну и т.п.).
Схема типовой канализации
Затем соедините их линиями с основным стояком канализации. Каждая линия – это труба
Трубы между собой будут соединяться с помощью фитингов
Обратите внимание, что канализационные трубы в доме обычно имеют всего два вида: диаметром 50 и 110 мм. Пятидесяти миллиметровые предназначены для отведения стоков от раковин, моек, ванн и душей, а также от стиральных и посудомоечных машин. Если на одной линии получается слишком много сантехнических приборов, то ее диаметр лучше увеличить до 110 мм, иначе у вас часто будут возникать проблемы с засорами
А вот унитаз подключается только через трубу диаметром 110 мм, при этом само соединение сантехнического прибора производится обычно с помощью гибкой гофры, которая вставляется в канализационную трубу
Если на одной линии получается слишком много сантехнических приборов, то ее диаметр лучше увеличить до 110 мм, иначе у вас часто будут возникать проблемы с засорами. А вот унитаз подключается только через трубу диаметром 110 мм, при этом само соединение сантехнического прибора производится обычно с помощью гибкой гофры, которая вставляется в канализационную трубу.
Подключение унитаза
Разобравшись, из каких элементов состоит ваша канализационная система, можно отправляться в магазин. Так как испортить канализационные трубы при работе с ними практически невозможно, не следует закупать комплектующие с запасом. Главное, не забывайте, что каждая труба на одном своем конце имеет расширение, в которое будет вставляться другая труба. Если же вы длинную трубу распилите ножовкой по металлу (срез должен быть строго перпендикулярным) на две части, то у второго элемента не будет такого расширения, и для его соединения с другой трубой или фитингом потребуется сначала установить муфту. При этом стоимость разных комплектов труб (одной с муфтой или двух коротких) будет примерно одинаковой.
Замена труб
- Первым в системе канализации будет фитинг-поворотник, к которому вы с одной стороны подсоедините гибкий шланг сантехнического прибора (сифона), а с другой – трубу. Можно, конечно, обойтись и без этого фитинга, соединив сифон сразу с трубой, но в этом случае, если стык окажется не герметичным, существует вероятность протекания стыка.
- Вставляя трубу в фитинг (или наоборот) обязательно соблюдайте два условия:
- в стыке должна быть уложена резиновая прокладка (она продается в комплекте);
- труба должна входить в фитинг (или в другую трубу) на всю возможную глубину.
Схема канализации в квартире
- Далее, в местах подсоединения к этой трубе другой сантехники, ставятся фитинги-тройники. Если необходимо соединить трубы разного диаметра, воспользуйтесь специальным фитингом-переходником.
- Собирая канализацию, не забывайте про создание необходимого уклона труб, иначе ваша система не обеспечит отвод жидкости.
- Собирать систему надо двигаться от сантехнических приборов к главному стояку, чтобы току воды не мешали стыки.
Типоразмеры изделий и их монтаж
Канализационные трубы и фитинги из ПВХ обладают высокой степенью износостойкости, а также прочностью. В зависимости от того, какой тип канализации используется (напорный или безнапорный), подбираются соответствующие типоразмеры фасонных оснований для наружной системы стока:
- муфты с диаметром от 110 до 400 мм.
- отводы – 110-400 мм.
- двухколенный сифон – 110-200 мм.
Фитинги для полипропиленовых труб окрашены в ярко-оранжевый цвет. Полипропиленовые трубопроводы обладают диапазоном диаметров от 100 мм до 400 мм. Фитинги трубопроводов из ПВХ имеют диапазон диаметров от 50 до 200 мм.
Монтаж пластиковой конструкции выполняется с учётом ряда требований:
- Трубопроводы больших диаметров нарезаются при помощи специального трубореза. Если такой инструмент отсутствует, можно воспользоваться болгаркой или ножовкой по металлу. Главное условие – это получение перпендикулярного трубе среза.
- Обязательное удаление кромки фасонных частей, а также заусениц, которые могут стать причиной образования засоров. Для этого используется напильник или наждачная бумага.
- Чтобы воспользоваться методом соединения путём склеивания, нужно стукающиеся участки труб обезжирить, и нанести клей. Излишки клея после состыкования удаляются.
- Во избежание утечек рекомендуется резиновое кольцо вскрывать слоем герметика.
Способ соединения посредством клея является более надёжным и эффективным, по сравнению с раструбным вариантом. Однако такой вариант обойдётся несколько дороже, и требует больше времени для сооружения сточной канализации. При соединении фитингов с трубами раструбным способом необходимо смазывать фасонные части глицерином, после чего соединять. Этот метод хотя и является менее надёжным, но более популярен.
Провести самостоятельный монтаж канализационной системы в доме, квартире или на улице, не составляет большого труда. Для этого нужно изначально определиться с необходимыми материалами и комплектующими к ним, после чего прибегать к сооружению трубопровода. В зависимости от того, какой подход будет выбран для сооружения канализации, столько лет и прослужит стоковая система.
Принцип соединения
Схема монтажа канализационной трубы с раструбом.
Принцип соединения пластиковых канализационных труб довольно прост, поэтому не нужно на нем останавливаться подробно. Достаточно сказать, что при производстве работ достаточно использовать какое-нибудь масло для смазки уплотнительных колец. А вот принцип соединения керамических и чугунных следует рассмотреть более подробно, тем более что они соединяются практически одинаково. Соблюдение технологии соединения обеспечивает не нарушаемую со временем, надежную герметизацию. Именно поэтому при их замене иногда бывает довольно трудно разобрать соединения.
Простота работ, при которой необходимо провести соединение чугунных труб, достигается за счет использования специальной формы, которая придана краям. На одном краю имеется фаска, на другом расширенный раструб. Сборка заключена в том, что край трубы, имеющий фаску, вставляется в раструб другой с последующей заделкой места соединения. Для обеспечения удобства сборки канализационных сетей любой сложности используют трубы разной длины и специальные угловые соединения. Соединение требует, чтобы выполнялась прямолинейность всех соединений, так как наличие перекосов может нарушить герметичность. Для обеспечения качественного соединения производится такая операция, как чеканка.
Непосвященному человеку довольно трудно представить что это такое, на самом же деле все довольно просто. Соединить чугунные канализационные трубы необходимо так: вокруг верхней трубы намотать льняную паклю, которая потом забивается в место соединения. Весь процесс продолжается до тех пор, пока пакля не заполнит нижние 2/3 стыка. Из-за опасности повредить трубу запрещается использовать инструмент, изготовленный из металла. Для работы понадобятся простые инструменты:
Схема монтажа пластмассовых канализационных труб.
- специальная деревянная лопатка;
- молоток.
Пакля должна быть равномерно распределена по стыку. После укладки пакли оставшуюся часть раструба заполняют раствором, используется цемент марки не менее 400.

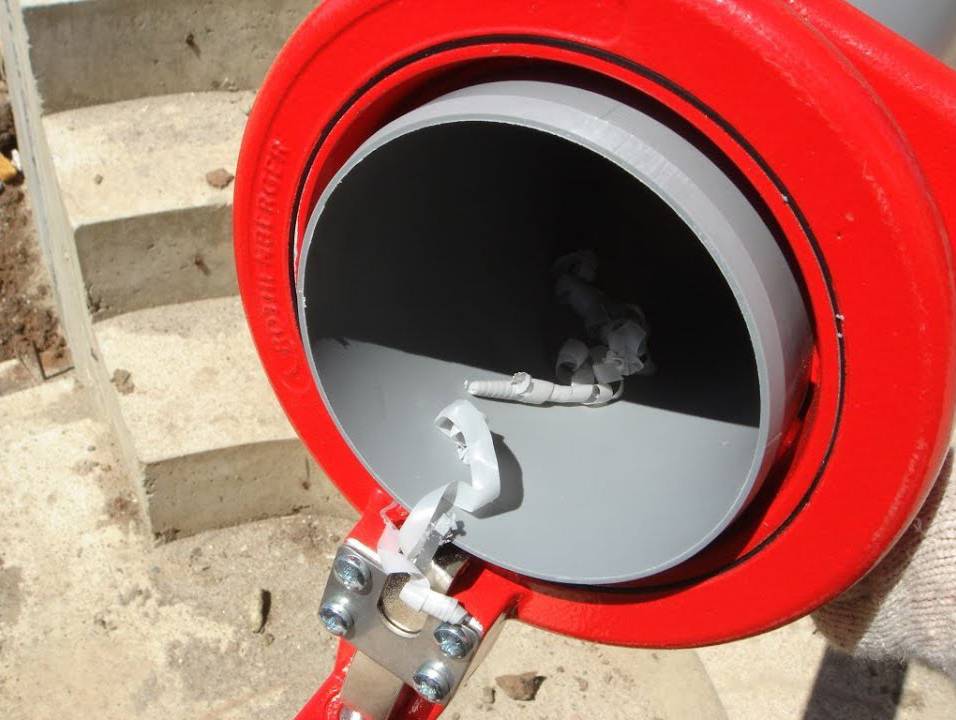

При монтаже канализации зачастую приходится производить укорачивание чугунных труб. Для этого рисуют мелом линию будущего обреза и, поместив трубу на основание, лучше всего металлическое, с помощью зубила и молотка выбивают канавку по всему периметру. Глубина канавки должна составлять примерно одну треть от толщины. После этого для получения ровного края наносят резкий удар по ненужному краю. В результате этого получается ровный без сколов край и соединение можно провести без проблем.
https://masterseptika.ru/youtu.be/0iGuPKmS2Io
Из вышесказанного видно, что нет ничего сложного при монтаже канализации. Соединять канализационные трубы довольно просто. Достаточно иметь минимум инструмента и необходимые знания в этой области и работа будет выполнена достаточно быстро и качественно.
Виды кранов для подключения к сети водоснабжения
В магазинах можно приобрести обыкновенные проточные, а также тройные и угловые краны. Каждая модель имеет свои особенности.
Проточный
Отверстия выхода воды у него располагаются с обеих сторон. Подобный механизм монтируется на разветвленную трубу, которая соединяет водопроводную сеть со стиральной машиной. Проточная система работает по принципу перекрытия, прекращая ток воды к устройству и деля ветвление на два.
Данная модель будет идеальным вариантом, если труба под бытовые приборы уже имеется и к ней будет подключена только стиральная машина. В этом случае можно будет соединить концы трубы и наливного шланга проточным краном.
Тройной
За счет нескольких выходных отверстий соединяет приборы с водопроводом. Одно отверстие служит для перекрытия воды. Остальные объединяют все ветви водопроводной сети в один поток.
READ Как установить рамки шторки на номера
Существует множество моделей кранов данного вида, которые имеют различную конфигурацию, что позволяет соединять несколько приборов путем врезки в коммуникацию водоснабжения. Проточный кран для выполнения подобных задач не предназначен.
Именно поэтому тройной кран зачастую применяют для одновременного снабжения водой машины для мытья посуды и стиральной машины.
Угловой
Угловой кран представляет собой видоизмененную конструкцию проточной модели и применяется в том случае, когда нужно создать поворот водного потока под прямым углом при подключении устройства, которое будет конечным в системе.
К примеру это может быть стиральная машина, котел, смеситель или бачок унитаза.
При установке машины угловой вариант используется тогда, когда в ванне уже отдельно выведена труба для бытовых устройств.
Как осуществить врезку
Традиционно врезка в пластиковую канализационную трубу ПВХ, ПП или ПЭ в частном доме или квартире, Вам нужно будет купить специальные адаптеры. Эти детали подбираются из материала, из которого выполнен трубопровод. Они врезаются в нужное место в коммуникации, закрепляются и образуют удобный и герметичный выход для подсоединения дополнительных коммуникаций.
Фланец
Для врезки в полипропиленовую или полиэтиленовую канализационную трубу небольшого диаметра можно использовать фланцы. Для установки таких приспособлений понадобится только отверстие на магистрали
Перед началом работы отключите воду, просверлите отверстие, очень важно, чтобы его размер точно соответствовал выбранному фланцу, иначе врезка не будет эффективной или со временем начнет протекать. Очистите его от пыли и пластиковой стружки. Видео: как сделать врезку в канализационную трубу под давлением
Видео: как сделать врезку в канализационную трубу под давлением.
Внутреннюю часть дыры и наружный участок просверленной трубы смажьте герметиком. После установите на магистрали фланцевое соединение и плотно затяните его при помощи хомутов на верхней части крепежа. За счет герметика на наружном участке трубы, врезка получится прочной и полностью герметичной. Совет: обязательно перед началом работы протрите трубу, она должна быть полностью сухая. Воду не включать до полного застывания герметичной мастики, в среднем на это уходит 8 часов.
Фото: фланец для наружной канализации
Как произвести резку в пластиковую трубу:
- Перед началом работ нужно перекрыть воду в стояке, иначе может прорвать трубы при сверлении отверстия;
- После этого необходимо просверлить отверстие в определенном месте отверстие. Строго следите за тем, что размер будущего места врезки соответствовал Вашим потребностям и размеру адаптера;
- Зачистите отверстие при помощи наждачной бумаги с небольшой абразивностью, после чего обработайте его обезжиривающими смесями;
- Осталось только установить адаптер в трубу и закрепить его при помощи болтового соединения. Не перетяните болты, чтобы предупредить прорыв или трещины магистрали. Место стыка желательно обработать герметиками или мастиками для образования прочного и герметичного крепления.
В зависимости от диаметра канализационной трубы, нужно выбрать правильный переходник для врезки, например, для 110 мм понадобится адаптер 50. Для разветвления коммуникаций до 50 мм используются соединители от 20 до 32 мм.
Патрубки для врезки в чугунную трубу
Для врезки в чугунную или металлическую канализационную трубу Вам понадобится отрезок аналогичной полой коммуникации. Такая система успешно используется в частном доме или на даче, в особенности для обустройства наружной безнапорной коммуникации. Как сделать разветвление при помощи труб:
- Определите, где именно Вам необходима врезка, после этого отметьте это место на чертеже канализационной системы и отключите воду;
- Используя дрель с соответствующей насадкой, просверлите отверстие необходимого диаметра. Будьте осторожны, следите за тем, что на месте обработки не оставалась стружки, которая может повредить коммуникацию;
- Очистите отверстие от пыли, металлических осколков и грязи, обезжирьте поверхность;
- Вставьте в коммуникацию трубу. При этом нужно быть предельно внимательными: задвинув переходник слишком глубоко, Вы можете образовать препятствие для нормального стока воды. Оптимальным расстоянием является 5 мм от стенки отверстия;
- Установив трубный адаптер на определенное расстояние, приварите его к магистрали;
- Место шва обработайте специальными составами, которые защитят его от коррозии и разрушения.
По окончании работы подождите несколько часов, пока шов окончательно не застынет, и можете включать воду. Периодически крепление рекомендуется промазывать с целью предупреждения ржавления.
1 Врезка в канализационную трубу с помощью тройника
Существует несколько разных методов врезки в трубы водопроводной и канализационной системы. Рынок современности предлагает огромнейший выбор всевозможных переходных приспособлений, которые делают данный процесс максимально простым.
Наиболее часто применяется способ, предполагающий использование специального тройника. Его применение требует удаление небольшой части трубы после ее распиливания.
Указанный отрезок трубного изделия по своей длине должен быть таким же, как и тройник, который предполагается установить на вырезанный фрагмент трубопровода. Данный способ используется обычно для металлических труб. Монтируемый тройник при этом выполняет по своей сути роль обычной соединительной муфты, после установки которой потребуется произвести сварку места соединения.
Впрочем, есть и более простой путь, когда проведение сварочных работ является необязательным. В этом случае необходимо:
- разрезать трубу;
- нарезать резьбу при помощи метчика;
- присоединить к системе фитинг с требуемым количеством отводов.
В настоящее время именно описанная технология считается наиболее предпочтительной, никто не хочет создавать “хаос” в своем жилище, который непременно возникнет, если используется сварочный аппарат.
При желании означенную методику можно использовать и для врезки в пластиковые трубы. Но тогда вместо одной трубы нужно взять две небольшие трубные конструкции и разместить между ними отрезок трубы, оснащенный патрубком. Такой патрубок как раз и дает возможность подсоединить добавочное оборудование к старой канализационной системе.
Отметим, что этот способ, как правило, рекомендуется при плановой замене системы канализации, так как соединение с применением раструбов требует высокой квалификации специалистов. Далеко не каждому домашнему умельцу оно по плечу.
Рекомендации по применению и монтажу
От качественного соединения труб при монтаже канализации зависит, насколько хорошо будет справляться система водоотведения со своей задачей.
Чтобы трубопровод был надежен, долговечен и безопасен, нужно соблюдать следующие рекомендации:
По возможности следует выбирать трубы и фитинги одного производителя, обращать внимание на точное совпадение размеров соответствующих элементов.
Трубы для внутреннего и внешнего трубопровода следует выбирать соответствующих размеров, чтобы слишком высокое давление сточных вод не стало причиной порыва труб.
Концы соединяемых труб должны быть ровными. Для этого полипропиленовые трубы нарезают либо труборезом, либо пилой с мелкими зубьями или болгаркой, оставляющими минимум зазубрин
Затем кромку спила обрабатывают наждачной бумагой или напильником. Причем резать и зачищать можно только сухую трубу.
Необходимо обеспечить максимальную плотность соединений, чтобы избежать протечек. Стыки склеиваемых фитингов предварительно обезжиривают, затем наносят клей и стыкуют детали. Излишки клея насухо вытирают ветошью. Используя фитинги с уплотнителем, поверхность в местах соединения покрывают силиконовым герметиком. Прижимают детали не плотно, а оставляя зазор в 1 см для образования компенсационного зазора. Для этого нужно произвести предварительные замеры и отметить на трубе границу вхождения.
По возможности следует избегать прямых углов, лучше заменить одно колено в 90 градусов на два по 45.
Чем больше в системе поворотов и фасонных элементов, тем больше мест засорения. По возможности следует упростить геометрию канализации, а раструбы располагать так, чтобы обеспечить свободный отток воды.
Рекомендуем ознакомиться: Применение крана американки в трубопроводах различного типа
Способы монтажа
При использовании резиновых уплотнителей монтаж тройника на канализационную трубу не представляет труда.
Для этого, необходимо:
- убедиться в наличии уплотнительного кольца в раструбе канализационной трубы;
- нанести на участок тройника без раструба слой силиконового герметика;
- вставить тройник в раструб магистрали до упора.
Аналогичным образом производится монтаж узкого конца трубы в раструб тройника на его противоположном конце и установка труб, сифонов и др. в отверстие для ответвления.
Исключение может составлять только подключение, непосредственно, к тройнику сливных (сильфонных) шлангов и участков трубопроводов с меньшими диаметрами.
Для чего, необходимо, воспользоваться специальными резиновыми манжетами.
При клеевом способе соединения требуется выполнение большего числа операций, связанных с предварительной подготовкой деталей.
Процесс соединения включает следующие этапы:
- резка трубы (подгонка длины тройника);
- снятие фасок;
- зачистка места реза от заусенцев;
- очистка и обезжиривание поверхностей;
- нанесение клеевого состава;
- соединение деталей.
Для резки, применяют:
- ножовочное полотно с мелкими зубьями (по металлу),
- абразивные круги угло-шлифовальных машин («болгарок»),
- специальные инструменты (труборез).
В этом случае, образуется минимальное количество заусенцев и задиров, что облегчит дальнейшую обработку.Снятие фаски под углом в 45 градусов производят с обеих (внутренней и внешней) сторон реза.
Используют для этого острый нож или специальный инструмент, предназначенный для чистовой обработки среза пластика.
Такая операция облегчит простое соединение деталей.
Заусенцы, после реза, удаляют с использованием мелкой наждачной бумаги.
Место реза, в обязательном порядке, очищают от стружки и пыли, оставшихся после обработки, при помощи сухой ветоши.
Гладкая поверхность деталей является гарантией их плотного соединения и равномерного распределения клеевого состава по всей площади, что необходимо для герметичности и надежности.
Очень важно! Не рекомендуется резать и обрабатывать мокрый пластик, поскольку удалить остатки стружки и пыли после обработки будет весьма проблематично. Их наличие в месте клеевого соединения может привести к нарушению его целостности и протечкам!Для обеспечения равномерной адгезии клеевого состава по всей площади соединения обе склеиваемых детали очищают от загрязнений и обезжиривают
Использовать для этой цели можно растворитель, поставляемый в комплекте с клеем
Их наличие в месте клеевого соединения может привести к нарушению его целостности и протечкам!Для обеспечения равномерной адгезии клеевого состава по всей площади соединения обе склеиваемых детали очищают от загрязнений и обезжиривают. Использовать для этой цели можно растворитель, поставляемый в комплекте с клеем.
Клей наносят кисточкой, равномерно, на внутреннюю поверхность раструба и внешнюю поверхность тонкого конца тройника (другого фитинга) или трубы.
Рекомендуется обработать место соединения клеевым составом поверх склеенных деталей. Это позволит устранить мелкие огрехи и пустоты и добиться более надежного соединения.
Аналогичным образом выполняют второе соединение тройника и подключение к ответвлению трубопроводов или сифонов (для подключения посудомоечной машины).
В предлагаемом видеоролике посмотрите, как производится подключение различной сантехники к канализации при помощи пластиковых фитингов.
Нормативные акты
Правила прокладки внутренней канализации изложены в СНиП 2.04.01-85, его некоторые пункты:
В бытовой и производственной внутренней канализации ревизионные или прочистные узлы устанавливают:
- На вертикальных стояках без отступов – на первом и последнем этажах зданий.
- При наличии отступов – на этажах над ними.
- Если этажность здания превышает пять этажей, ревизию размещают на каждом третьем.
- Ее ставят вначале отводных труб, если количество подсоединяемых сантехнических приборов превышает трех и над ними нет фасонных элементов с отверстием для прочистки.
- На поворотах канализационной магистрали, где происходит перенаправление перемещения стоков, и данный участок технически невозможно прочистить через иные ревизионные лючки.
- На горизонтальных участках бытовой канализационной магистрали при диаметрах труб от 100 до 150 мм расстояние между прочистными или ревизионными элементами не должно превышать 10 и 15 м соответственно.
Рис. 3 Нормы максимальных расстояний между ревизионными и прочистными узлами по СНиП 2.04.01-85
Если ревизка канализационного стояка размещена на трубопроводе, проложенном скрытым методом, напротив ревизионного окошка должен быть установлен люк размером не менее 300 на 400 мм.
При прокладке внутренних канализационных магистралей должны соблюдаться следующие нормы:
- для 50 мм трубопровода – уклон 30 мм на погонный метр и расстояние от стены не менее 45 мм;
- для 110 мм трубопровода – уклон 20 мм на погонный метр и расстояние до стен не менее 75 мм;
- расстояние от стен до оболочки вертикального стояка – не менее 20 мм.
- вертикальный стояк при открытой прокладке размещают в углу помещения, при открытой – по оси выпуска унитаза.
Для наружной канализации действуют следующие нормы расстояний:
- Между ревизионными узлами не более 8 – 10 м на ровной местности и 5 – 6 м на возвышенности.
- Смотровой колодец должен располагаться не далее 12 м от выпуска при диаметре трубопровода 100 мм.
- Если транспортируются серые воды, расстояние между колодцем и выпуском допускается увеличивать до 20 м.
Рис. 4 Полимерные ревизии на 110 и 50 мм
