Как выбрать трубу НПВХ для канализации

Виды и ассортимент

Производители, для удобства, пишут не полное название а в сокращенном виде. И сокращение НПВХ означает, что при изготовлении данной продукции использовался немодифицированный поливинилхлорид.

Именно это и позволяет использовать его для производства труб, так как привычный всем нам обычный ПВХ – мягкий материал и для изготовления труб просто напросто не подходит. Однако, если к стандартному составу добавить какие то дополнительные компоненты, или использовать при его обработке специальную технологию, то это придаст ему дополнительные качества.

Видео: Трубы для наружной и внутренней канализации. Рекомендации специалистов

Сейчас строительный рынок заполнен большим разнообразием продукции из этого материала. Трубы из НПВХ используемые при обустройстве канализационных систем отличаются по:

1. назначению;
2. толщине стенки;
3. классу жесткости
4. размеру.

Размер

Для прокладки трубопровода внутренней канализации используются элементы с диаметром: 25 — 50 мм – для отвода от таких приборов как раковины, мойка и т.п., а для стояков и унитаза – 110 — 150 мм и 110 мм соответственно. Наружная магистраль собирается из отрезков диаметром от 110 мм и до 1 и более метра.

Длина труб так же разнообразна, для внешней системы он составляет от 50 см до 6 метров (+ длина раструба), а для внутренней – от 30 см до 2-х метров. Разнообразие по длине обеспечивает возможность прокладки как длинных, так и коротких участков, что уменьшает количество стыков и увеличивает герметичность трубопровода.

На заметку!

Маркировка канализационных труб производится по наружному диаметру. Учитывайте это при выборе и ориентируйтесь именно на этот факт.

Толщина стенки

Для устройства разводки внутри помещения используются трубы толщина стенки которых не превышает 3,5 мм. Они считаются тонкостенными, а так как они не испытывают каких либо перегрузок, то повышенная прочность им не нужна.

Толщина стенок НПВХ труб используемых для наружной канализации начинается от 3,2 мм и заканчивается 15 мм. К тому же, они могут быть трехслойными, то-есть между наружным и внутренним слоями нпвх находится слой вспененного полимера. Именно это позволяет увеличить теплоизоляционные и прочностные показатели и уменьшить вес.

Класс жесткости

От толщины стенки и ее типа зависит и такой показатель как – кольцевая жесткость, т.е способность изделия противостоять давящей нагрузке. По этому показателю трубы НПВХ делятся на следующие классы: SN2, SN4, SN8.

Класс жесткости SN2 используется на участках не испытывающих больших нагрузок. SN4 – для укладки на участках с небольшой динамической нагрузкой и на глубину до 6 метров. Трубы класса SN8 используются для прокладки магистралей на глубине ниже 6 метров или выше 80 см.

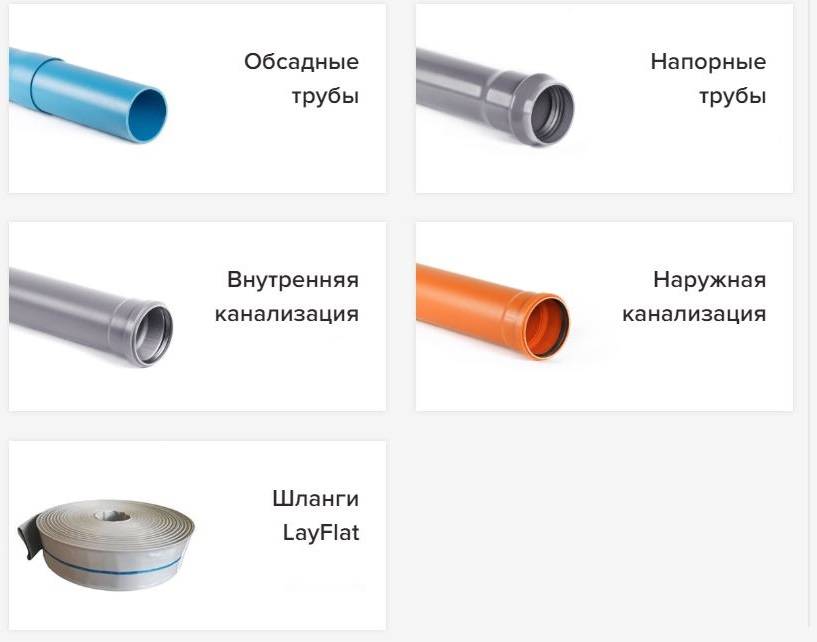

Назначение

Вся продукция выпускаемая для канализационной системы различается и по месту ее применения. Это может быть:

• Внутренняя система.
• Наружные сети.
• Напорные сети канализации.

Первая разновидность используется только для устройства разводки внутри помещения. Производятся из немодифицированного поливинилхлорида серого цвета, диаметром от 25 до 150 мм и толщиной стенки до 3,5 мм.

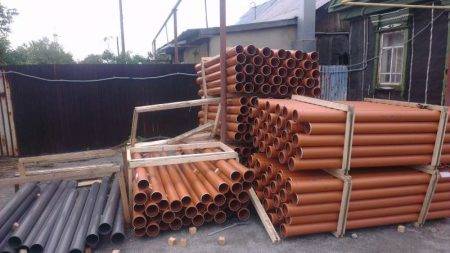

Второй вид выпускается рыжего или коричневого цвета, диаметром от 110 мм и длиной до 6 м. Специалисты не рекомендуют взаимозаменять их, так как труба для внутренней канализации не выдержит специфичных нагрузок и быстро придет в негодность, а установка более прочной трубы во внутреннюю сеть приведет к удорожанию всей системы.

Для напорной канализации выпускаются трубы не имеющие раструба и стыкующиеся при помощи сваривания. Этот вид труб НПВХ способен выдержать большие нагрузки, создаваемые не только давлением почвы, но и насосами.

Возможно это вас заинтересует:

Трубы для напорной и безнапорной канализации

При рассмотрении данного вопроса необходимо знать, что напорная канализация это такая система, в которой стоки перемещаются по трубам под действием давления, создаваемого насосами.

Гофрированные трубы — один из лучших вариантов для напорной канализационной сети

Такое техническое решение предъявляет к конструкции трубопровода определённые требования. В первую очередь, напорная канализация в частном доме должна создаваться на основе труб с повышенной кольцевой жёсткостью.

Трубы напорной канализации должны обладать следующими свойствами:

• стойкость к гидроударам;
• универсальность;
• неподверженность электрокоррозии, вызванной блуждающими токами;
• прочность;
• простота монтажа;
• герметичность.

И, конечно же, трубы под напорную канализацию должны быть устойчивы к воздействию химически агрессивных сред. Изделиям из НПВХ присущи все эти свойства. Герметичность конструкции обеспечивается соединением при помощи раструбов: в их пазы вставляются уплотнительные прокладки. В таблице №1 представлены максимальные рабочие давления и размеры канализационных труб напорных НПВХ.

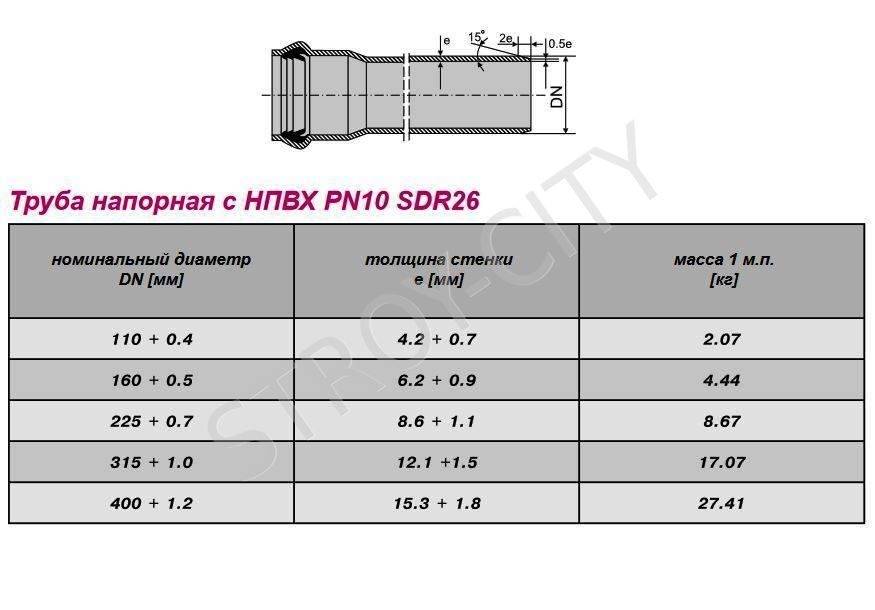

Таблица 1

Средний наружный диаметр, мм	SDR 13,6	SDR 17,0	SDR 21,0	SDR 26,0	SDR 33,0	SDR 41,0
МОР 1,60 (МОР 2,00)	МОР 1,250 (МОР 1,60)	МОР 1,00 (МОР 1,250)	MOP 0,80 (MOP 1,0)	MOP 0,630 (MOP 0,80)	MOP 0,50 (НПВХ 100), MOP 0,630 (НПВХ 125)
Толщина стенки
номинал	откл	ном	откл	ном	откл	ном	откл	ном	откл	ном	откл	ном	откл
315	+1	23,2	+2,6	18,7	+2,1	15	+1,8	12,1	+1,5	9,7	+1,2	7,7	+1
280	+0,9	20,6	+2,3	16,6	+1,9	13,4	+1,6	10,6	+1,3	8,6	+1,1	6,9	+0,9
250	+0,8	18,4	+2,1	14,8	+1,7	11,9	+1,4	9,6	+1,1	7,7	+1,	6,2	+0,9
225	+0,7	16,6	1,9	13,4	+1,6	10,8	+1,3	8,6	+1,1	7	+0,9	5,5	+0,8
200	+0,6	14,7	1,7	11,9	+1,4	9,6	+1,2	7,7	+1	6,2	+0,9	4,9	+0,7
180	+0,6	13,3	1,6	10,7	+1,3	8,6	+1,1	6,9	+0,9	5,5	+0,8	4,4	+0,7
160	+0,5	11,8	1,4	9,5	+1,2	7,7	+1	6,2	+0,9	5	+0,7	4	+0,7
140	+0,5	10,3	1,3	8,3	+1,1	6,7	+0,9	5,4	+0.8	4,3	+0,7	3,5	+0,6
125	+0,4	9,2	1,2	7,4	+1	6	+0,8	4,8	+0,7	3,9	+0,6	3,1	+0,6
110	+0,4	8,1	1,1	6,6	+0,9	5,3	+0,8	4,2	+0,7	3,4	+0,6	2,7	+0,5

MOP – это максимальное давление рабочей среды (МПа) при её температуре 20˚С. В скобках указаны размеры НПВХ трубы канализационной напорной марки 100, соответствующие максимальному рабочему давлению.

Канализация многоквартирных домов считается безнапорной, но для нее все же нужно выбирать прочные трубы, например, из ПВХ

Существует ошибочное мнение, что особые требования к трубопроводам, по которым рабочая среда транспортируется без давления, не предъявляются. Всем им должны быть присущи те же свойства, которые характерны напорным видам труб для канализации, за исключением повышенной кольцевой жёсткости. Впрочем, она тоже не помешает. Рассмотрим некоторые особенности безнапорной канализации, созданной на основе полиэтиленовых труб. Такие изделия диаметром от 125 до 4000 мм не имеют достойных конкурентов в данной сфере даже в лице НПВХ канализационных труб.

В первую очередь, касается это удобства монтажа. Обустройство с помощью ПЭ труб внутренних канализационных систем не требует применения специального оборудования. А сам процесс укладки облегчает широкий спектр выпускаемых современной промышленностью фасонных частей.

Пожалуй, единственным недостатком этого материала канализационных труб является подверженность воздействию прямых солнечных лучей. Поэтому хранить полиэтиленовые изделия следует в затемнённом месте.

Из особенностей эксплуатации стоит отметить, что степень заполнения полиэтиленовых канализационных труб для внутренней канализации не должна превышать 0,8. Этот показатель является результатом деления высоты транспортируемых стоков на диаметр инженерной коммуникации. В жизни встречаются разные ситуации. Но трубы полиэтиленовые под канализацию, будучи заполнены в момент пиковой нагрузки на 100%, будут продолжать выполнять свою работу. Причём безаварийно!

Одним из минусов использования ПЭ труб для канализации является специфический способ их соединения

Установка канализационного трубопровода: этапы

Легкость проведения монтажа обеспечивает раструбная технология соединения элементов. Подключить сантехнические приборы к канализации очень просто и с такой задачей может справиться любой желающий. Это дает двойную выгоду – экономию на стоимости материала и экономию на вызове мастера.

Раструбная технология предполагает простое одевание одного элемента на другой.

Монтаж состоит из отдельных процессов, а именно:

Предварительная подгонка элементов системы, важно убедиться, что все размеры совпадают, а диаметр трубопровода соответствует используемым фитингам.
Выполняется разметка расположения системы.
Соединение элементов, имеющих одинаковые размеры, для этого применяется раструбная технология.

Монтаж канализационных труб ПВХ

Использование специальных уплотнительных колец, чтобы раструбная технология максимально надежно функционировала.
Склеивание деталей специальным клеем.
Соединение фитингов.
Затем необходимо подключить сантехнические приборы.

Для унитаза используется канализационный трубопровод, имеющий диаметр 110 мм, все остальные сантехнические приборы подключаются к трубе 50 мм.


Проверка системы на герметичность и выполнение запуска.

Обзор преимуществ и недостатков

Также, изделия из непластифицированного поливинилхлорида обладают такими преимуществами:

• высокая степень прочности;
• сравнительно небольшой вес;
• отличные гидравлические характеристики, что обусловлено гладкостью внутренних стенок;
• простота монтажа и отсутствие необходимости в использовании специального оборудования;
• не требуют ухода;
• устойчивы к ультрафиолету;
• температура перемещаемой жидкости до +40 °С;
• могут прокладываться как на поверхности, так и под землей;
• длительный срок эксплуатации (в среднем 50 лет).

Если рассматриваются трубы НПВХ напорные канализационные, цена их не так высока. Например, чугунные коммуникации обойдутся значительно дороже.

Из основных недостатков можно отметить повышенную хрупкость материала при низких температурах и невозможность его использования для транспортировки жидкостей с температурой выше +40 градусов.

Как осуществляется гашение скорости движения вод

Гашение силы потока достигается вследствие перепада уровня сточных вод. Конструкция стандартного колодца гасителя позволяет снизить напор на 17-20%. Чем глубже он находится, тем сильнее будет замедляться сточный поток.

В многоступенчатых колодцах вода перемещается по плоскостям, находящимся на разных уровнях. При этом последующая плоскость находится ниже предыдущей, наподобие ступенек. Скорость потока снижается неоднократно, по мере перемещения воды по каскаду.

Замедляет скорость потока толща воды в емкости (бьеф), в которую он ударяет. Установка дополнительной перегородки (водоотбойника) еще сильнее понижает скорость потока. Вместо перегородки может быть закреплена специальная решетка.

Снижает напор поворотное колено с углом 90º, установленное на входящей трубе.

Если в сточных водах попадается крупный мусор, колодец оснащают сороулавливающей корзиной (решеткой). Она будет задерживать плавающие предметы и предотвращать засорение труб. Сороулавливающая корзина также снижает скорость движения сточных вод.

Основные разновидности труб НВПХ: классификация и особенности

В зависимости от сложности технологического процесса,  производятся однослойные или трехслойные трубы из поливинилхлорида.

Трехслойная структура обеспечивает изделиям высокие показатели износоустойчивости благодаря наружному слою из поливинилхлорида непластифицированного и внутреннему слою из вспененного вторичного материала.

В зависимости от степени жесткости, трубы НПВХ для обустройства наружной канализации делят на три класса:

• L – имеет показатели средней жесткости – до 2 кН/м².
• N – имеет показатели нормальной жесткости – 4 кН/м².
• S — толстостенные трубы, имеют показатели высокой степени жесткости – 8 кН/м².

Для того, чтобы подобрать наиболее оптимальный вариант коммуникаций для эксплуатации в определенных географических и климатических условиях, необходимо выбирать изделия, обладающие определенной степенью жесткости.

Например, трубы классов L и N имеют небольшую толщину стенок, соответственно их можно укладывать в землю на небольшую глубину – от 0,8 до 6 метров. В то же время, толстостенные трубы класса S – идеальное решение в обустройстве канализационной наружной системы на глубине до 80 см и более 6-ти метров.

В зависимости от места расположения объекта и степени нагрузки в строительной зоне трубы НПВХ делятся на легкие, средние и тяжелые:

•  В местах с небольшой нагрузкой (например, в пешеходных и зеленых зонах) применяются трубы, относящиеся к легкому типу.
• В тех местах, где планируется небольшое транспортное движение, следует укладывать трубы, относящиеся к среднему типу.
• В промышленных и густозаселенных районах, предполагающих постоянные тяжелые транспортные нагрузки, необходимо укладывать трубы тяжелого типа. Тем более, что такие коммуникации можно укладывать даже на глубине до 8 метров под автомагистралями.

В зависимости отспособов соединениянапорные канализационные трубы НПВХпроизводят с раструбом и без него. Для соединения конструкций, не имеющих раструба, применяются современные фитинговые элементы или клеевые технологии.

Изделия для внутренних и наружных сетей

Исходя из назначения и области применения, используются канализационные трубы НПВХ для внутренних и наружных сетей.

Данные виды коммуникаций можно эксплуатировать в определенных условиях:

• температурный режим должен составлять от 0 до 45С;
• транспортировка воды, других жидких и газообразных средств осуществляется под давлением;
• возможна транспортировка химически агрессивных сред, в том числе кислот (азотной, соляной, фосфорной, серной), молока, ртути, нефти, вин, масел и других агрессивных веществ.

Основными достоинствами трубы НПВХ для канализации различных систем являются высокие показатели износоустойчивости, низкая вероятность засорообразования и зарастания, прекрасные эстетические показатели, безопасность и экологичность материала, простота монтажа.

Как правило, для обустройства систем внутренней канализации трубопроводов различного назначения предназначены серые трубы канализационные НПВХ. Их изготавливают из поливинилхлорида непластифицированного высокого качества серого цвета. Диаметр данного изделия колеблется от 50 до 250 мм.

Трубы НПВХ для внутренней канализации выпускают серого цвета

Для обустройства наружных безнапорных систем сооружений и зданий применяются трубы НПВХ для канализации коричневые. Их диаметр составляет 110-500 мм.

Неоспоримым достоинством данного типа изделий является:

 высокая формоустойчивость и твердость.

• легкость укладки и монтажа без применения специальной техники и оборудования обуславливает вполне демократическую стоимость профессиональных услуг данного вида работ;
• стойкость к воздействию щелочей и кислот и других химических соединений даже в условиях эксплуатации коммуникаций при повышенных температурах;
• наличие гладкой внутренней поверхности полностью исключает образование отложений разного вида загрязнений, так как изделию присуща высокая степень самоочистки. Соответственно существенно снижаются финансовые затраты на обслуживание данных коммуникаций в процессе их эксплуатации, так как дополнительные промывки и устранения засоров таким коммуникациям не потребуются;
• высокие показатели антикоррозийных свойств (в том числе к агрессивному воздействию извне), что позволяет укладывать коммуникации в земле без применения дополнительных способов их изоляции.

Разновидности фитингов для ПВХ канализации

Рассмотрим разновидности фитингов для внутренней канализации, оборудованных резиновым уплотнительным кольцом:

1. Муфта – используется для соединения двух параллельных труб между собой, также существуют ревизионные муфты, в которых предусмотрено открываемое окошко для очистки системы.
2. Редукция (переходник между разными диаметрами) – применяется для стыковки труб, размеры которых не совпадают, а также для соединения чугунных изделий с пластиковыми.
3. Тройник – позволяет выполнить параллельное либо наклонное ответвление от основного трубопровода, выпускаются с углом наклона 45, 65 и 90 градусов.
4. Двухплоскостная крестовина – выполняет два перпендикулярных ответвления на трубы идентичных либо отличающихся диаметров, углы наклона – 45 и 90.
5. Одноплоскостная крестовина – используется для обустройства двух параллельных ответвлений, углы 45 и 90. С помощью крестовин чаще всего подводятся сливные трубы от ванн, моек и сантехнических приборов к основному стояку.
6. Отвод – позволяет выполнить поворот в укладке двух параллельных труб, углы 30, 40 и 90 градусов.
7. Компенсационный патрубок – используется при проведении ремонтных работ для замены поврежденного участка трубопровода, который предварительно вырезается.
8. Заглушка – перекрывает транспортируемую жидкость при проведении ремонта либо ревизии трубопровода.
9. Аэратор (канализационный клапан) – устанавливается на верхнюю торцевую часть канализационного стояка, блокирует выброс канализационных газов в помещение через унитаз, что может происходить вследствие воздушного разряжения внутри стояка, при котором водяной гидрозатвор высасывается из сифона.

Разновидности канализационных фитингов

Для монтажа наружной канализации, помимо того же сортамента соединительных элементов, что и при укладке внутренней системы, применяются следующие виды фасонных конструкций:

• обратный клапан – предназначен для блокировки обратного хода циркулирующей жидкости в наружном трубопроводе, им в обязательном порядке комплектуются трубы уложенные с уклоном менее 2 см;
• двухколенный сифон – соединяет две параллельные трубы, образуя изгиб на месте стыка, что создает препятствие для обратного хода канализационных газов.

Размеры канализационных фитингов и рекомендации по монтажу

Технические требования и размеры соединительных фитингов из ПВХ приведены в следующих нормативных документах:

• ГОСТ №18559 – для безнапорной канализации;
• ГОСТ №52135 – для напорных систем.

Размеры фитингов должны быть подобраны в соответствии диаметром используемых труб. На рынке представлены следующие типоразмеры фасонных конструкций для наружной канализации:

• муфты – диаметр 110-400 мм (ревизионная муфта до 315 мм), длина 12-33 см;
• отводы – ∅ 110-400 мм, расстояние между раструбами 1.5-9 см;
• тройник на 450 – ∅ 110-400, длина боковых раструбов 14-53 см, высота от торцевой части до начала выступа раструба – 14-50 см;
• обратный клапан- ∅ 110-250, длина от 30 до 52 см;
• двухколенный сифон – ∅ 110-200 мм, длина 51-82 см.

Обратный канализационный клапан

ПВХ фитинги для монтажа внутренней канализации имеют диапазон диаметров от 50 до 200 мм. Для крепления труб на стенах применяются пластиковые хомуты, которые усаживаются на несущую конструкцию с помощью двух анкеров.

Монтаж и соединение пластиковых трубопровод необходимо выполнять с соблюдением следующих требований:

1. Нарезка ПВХ труб больших размеров выполняется посредством специального инструмента – трубореза, который может быть заменен болгаркой либо ножовкой. Главное, чтобы срез был перпендикулярным оси трубы, поскольку герметичное соединение невозможно выполнить при наличии зазоров в месте стыка.
2. После резки кромку трубы необходимо очистить от заусениц с помощью напильника и наждачной бумаги.
3. При использовании склеиваемых фитингов стыкующиеся участки необходимо предварительно обезжирить, после чего можно наносить клей. Состав наносится равномерным слоем с помощью кисти, излишки клея при стыковке конструкций удаляются ветошью.
4. Если применяются фитинги с резиновым уплотнением контактирующие поверхности перед монтажом нужно покрыть силиконовым герметиком, что снизит риск образования протечек. Устанавливать трубу нужно не до упора, а так, чтобы образовывался компенсационный зазор в 1 см. Вам потребуется выполнить предварительную стыковку и сделать на трубе пометку границы вхождения.

Технология раструбного соединения канализационных труб

Если соединение труб с помощью фитингов выполнено правильно, канализационный трубопровод не будет требовать ремонта на протяжении всего срока эксплуатации.

Монтаж

Зная определенные особенности монтажа труб ПНВХ, вы можете смело приступать к самостоятельной прокладке внутреннего канализационного трубопровода. Чтобы качественно выполнить такую работу, потребуется придерживаться следующего алгоритма действий:

• на первом этапе производится подборка всех необходимых деталей (фитинги, отводы). Чтобы не запутаться, рекомендуется предварительно составить план-схему, на котором нужно указать все необходимые детали и метраж;
• как правило, на трубах для внутренней канализации в раструбе установлена уплотнительная прокладка. Если ее нет, то выполняется клеевое соединение, порядок действий при этом следующий:

1. необходимо убедиться, что ответная деталь входит в раструб примерно на 2/3;
2. на деталь, вставляемую в раструб, наносят клей (для качественного соединения рекомендуется предварительно создать шероховатость, например, поцарапать поверхность);
3. произвести соединение.

Собранная система должна пройти проверку на герметичность, которая должна длиться как минимум один час.

Характерные особенности

ПВХ трубы имеют множество достоинств, которые дают им неоспоримые преимущества перед аналогами из другого материала, среди них необходимо отметить:

• высокую прочность;
• благодаря гладкой внутренней поверхности, исключается зарастание и скопление твердых отложений;
• широкий температурный диапазон эксплуатации (при условии отсутствия внутри жидкости);
• инертность к химически активным веществам;
• устойчивость к механическим нагрузкам;
• длительный срок службы;
• отсутствие в составе материала биологически опасных веществ;
• относительно небольшой вес значительно упрощает монтаж и транспортировку изделий;
• доступная стоимость.

Проектируя трубопровод на основе НПВХ материала, следует учитывать, что температура транспортируемой среды не должна превышать 45°С. В отдельных случаях допускается непродолжительное повышение температуры не более 80°С, если нарушение температурного режима будет продолжительным, это отрицательно отразиться на сроке службы.

Виды пластиковых канализационных труб

Под общим названием «пластик» продаются изделия из разных видов полимеров:

• полиэтилен (ПЭ):
  • высокого давления (ПВД) — для внутренней разводки канализации;
  • низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность);
• поливинилхлорид (ПВХ);
• полипропилен (ПП)

И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.

Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70 °C, кратковременно — до 95 °C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40 °C, кратковременное повышение до 60 °C).

Пример внутридомовой разводки канализации из пластиковых труб

Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.

Достоинства и недостатки ПВХ изделий

Поливинилхлорид после обработки под действием высокого давления на выходе образует сверхпрочное композитное соединение. А потому изделия из этого полимера обладают массой преимуществ.

К числу таковых стоит отнести:

1. Доступная стоимость. В сравнении с бетонными и чугунными аналогами цена на полимерные изделия относительно не высока, что делает их доступными для любого потребителя.
2. Высокие эксплуатационные параметры. На стенках полимерных труб не образуется коррозия. Изделия устойчивы к воздействию агрессивных сред. Благодаря гладкой внутренней поверхности на них не формируются отложения и не образуются наросты.
3. Малый вес изделий при довольно высоком уровне прочности.
4. Простота монтажа, не предполагающая задействование специального оборудования.
5. Широкое разнообразие монтажных элементов. Это в значительной мере упрощает проектирование разветвленных сложных трубопроводов.

Полимерные трубы являются морозостойкими. Так, при полном промерзании, при условии, что в трубопроводе отсутствует вода, он даже не подвергается растрескиванию. Срок службы полимерных цилиндрических изделий свыше полувека

Полимерные трубы удобно как монтировать, так и в случае необходимости демонтировать, что также актуально, учитывая специфику их использования

Высокие показатели коррозийной устойчивости дают «добро» на монтаж полимерных труб под землей. И этот фактор является ключевым, поскольку 90% канализационных трубопроводов пролегает именно там.

При строгом соблюдении технологии монтажа даже при изменении уровня залегания подземных вод полимерные конструкции не подвергаются смещению в районе стыковочных узлов, минимизируя тем самым риск разгерметизации системы.

Единственным недостатком полимерных труб является низкая устойчивость к воздействию УФ лучей и температурные ограничения от -10 °С до +65 °С. При прямом контакте с УФ-лучами снижаются эксплуатационные характеристики изделий. В этом плане они проигрывают стальным и чугунным аналогам, которым ультрафиолет не может причинить вреда.

Ассортимент труб из НПВХ

Производители предлагают различные НПВХ трубы. Классифицировать ассортимент можно по назначению и по типоразмерам.

Назначение труб

Всю трубную продукцию, предназначенную для монтажа канализационных сетей, можно поделить по области применения. В продаже можно найти:

• Трубы канализационные для внутренней канализации, то есть трубопровод собирается для эксплуатации внутри задания.
• Трубы для наружной части сетей, прокладываемых под землей. Эти изделия имеют более высокие характеристики прочности.
• Трубы для монтажа напорных сетей, работающих под давлением. Напорные трубы имеют характеристики, позволяющие эксплуатировать их под давлением.

Можно ли применять трубы, предназначенные для сборки внутренних сетей, для монтажа наружного трубопровода и наоборот? Ответ на этот вопрос отрицательный. Трубы для внутренних систем канализации не способны вынести те нагрузки, которые испытывает наружный трубопровод.

А вот устанавливать оранжевые трубы при сборке внутренних сетей вполне допускается. Однако это решение не является рациональным, поскольку трубы для сборки наружных трубопроводов стоят дороже. Кроме того, в зависимости от конфигурации, выделяют две группы труб, для изготовления которых используется непластифицированный поливинилхлорид:

• С раструбом.
• Без раструба.

Если первая разновидность широко применяется при сборке самотечных систем канализации, то вторая чаще используется при сооружении систем напорных. При выполнении монтажа трубы НПВХ напорные канализационные соединяются при помощи клеевого состава. Такой тип соединения называют еще химическая или холодная сварка.

Размеры труб

Трубы различаются не только по назначению, но и по размеру:

• Так, изделия, предназначенные для монтажа внутренних сетей, могут иметь следующие диаметры – 25, 40, 50 мм.
• Для организации отвода стоков от унитаза и сооружения стояка применяют трубы внутренней канализации, имеющие диаметр 110 или 150 мм.

Для сооружения наружных трубопроводов используют трубы большего диаметра. Так, в частном строительстве часто применяют следующие размеры – трубы НПВХ 110, 125, 150, 160 мм. Для сооружения магистральных трубопроводов используют трубы, имеющие диаметр 1000 мм, а иногда и более.

Длина труб, предназначенных для сборки внутренних сетей, варьируется в пределах от 30 до 200 см, трубы для наружных трубопроводов поступают в продажу отрезками от 50 см до 6 метров.

Толщина стенок трубы

Для сборки внутренних сетей применяют тонкостенную трубную продукцию, с толщиной стенки до 3,5 мм. Трубы для наружных трубопроводов выпускаются с различной толщиной и конструкцией стенок.

Наименьшая величина толщин стенки в этой категории 3,2 мм, но имеются модели, у которых этот показатель достигает 15 мм. Кроме того, стенка трубы может быть сплошной и трехслойной. В последнем случае, между двумя слоями ПВХ помещается слой из вспененного полимера.

Это позволяет снизить вес труб, не теряя в прочности. В зависимости от толщины стенки и ее конструкции трубы делят на несколько классов жесткости, характеризующих их способности выдерживать нагрузки.

Преимущества и недостатки непластифицированного поливинилхлорида

К достоинствам НВПХ труб потребители относят:

• Простоту и удобство монтажа, которые объясняются легким весом и простой методикой соединений.
• Длительный срок службы – 50 лет.
• Высокую прочность, способность не деформироваться под значительными подземными нагрузками.
• Относительно невысокую цену.
• Устойчивость к воздействию химически активных веществ.
• Хорошую ремонтопригодность. Повреждённые части трубопровода легко меняют на новые, либо восстанавливают с применением ремонтных муфт.

Недостатков у данного типа изделий существенно меньше, чем плюсов. К ним следует отнести:

• Слабую морозоустойчивость, содержимое магистрали при -15 начинает промерзать.
• Длительное превышение температуры рабочей среды в 45 существенно сокращает срок службы изделий.
