Основные характеристики
В отличие от стальных профилей, пластмассовые материалы не корродируют, не увеличивают внутреннее сопротивление, а потеря напора жидкости из-за трения на 30% ниже, чем у аналогов. Трубы морозоустойчивы и сохраняют свою гибкость при уменьшении температуры.
Изделия из полимеров имеют небольшой вес, высокую пропускную способность и низкую теплопроводность.
Диаметры пластиковых труб для водопровода и другие габаритные размеры
Напряжение, возникающее внутри трубы при перекачивании жидкости, прямо пропорционально гидростатическому напору и приведенному среднему диаметру профиля и обратно пропорционально толщине его стенки. Поэтому при выборе полимерных труб нужно учитывать, что, увеличивая или уменьшая величину изделий, можно превысить расчетное гидростатическое давление.
Размеры , таблица:
| Наружный диаметр | Толщина стенки, мм | ||||
| Поливинилхлорид | Полипропилен | Металлопластик | ПНД | Сшитый полиэтилен | |
| 10 | 1,38 | 1,80 | 1,35 | — | 1,28 |
| 12 | 1,38 | 2,00 | 1,65 | — | 1,40 |
| 16 | 1,79 | 2,70 | 2,18 | 3,00 | 1,80 |
| 20 | 2,28 | 3,40 | 2,76 | 3,38 | 2,27 |
| 25 | 2,65 | 4,16 | 3,46 | 4,17 | 2,80 |
| 32 | 3,56 | 5,38 | 4,36 | 5,37 | 3,58 |
| 40 | 4,50 | 6,65 | 5,50 | 6,67 | 4,50 |
| 50 | 5,58 | 8,30 | 6,87 | 8,30 | 5,57 |
| 63 | 7,10 | 10,50 | 8,60 | 10,50 | 7,10 |
| 75 | 8,40 | 12,50 | 10,30 | 12,50 | 8,40 |
| 90 | 10,10 | 15,00 | 12,30 | 15,00 | 10,10 |
| 110 | 12,30 | 18,30 | 15,10 | 18,30 | 12,30 |
Весовые
Расчетная масса труб, конструкций и соединительных элементов должна соответствовать указанной в нормативных документах. Вес пластиковых материалов упрощает сборку сетей и снижает нагрузку на кронштейны, к которым крепятся магистрали.
С течением времени несущие и прочностные характеристики стен снижаются. Этот факт не всегда учитывается монтажниками при выборе креплений. Неправильное применение показателей расчетной массы 1 м трубопровода может привести к непредсказуемым последствиям.
Диаметры водопроводных труб.
Прочностные
Долговечность труб зависит от применяемого материала, который характеризуется допустимой длительной прочностью, толщиной стенки и диаметром трубы. На основании этих значений рассчитывается первичное напряжение стенки профиля, которое и задает запас устойчивости. Потеря прочности конструкции зависит от температурного режима, давления и времени эксплуатации.
Исследования на прочность отдельно взятых образцов проводят в лабораторных условиях при температуре 20°С, искусственно подвергая их деформации — старению.
Температурные
Композиты имеют разные диапазоны максимальных температур эксплуатации, в границах которых изделие сохраняет свои физические и механические характеристики. Изменение допустимых параметров применения увеличивает эффект линейного удлинения, при этом трубопровод теряет жесткость, линия провисает и может произойти разгерметизация соединений.
Виды водопроводных труб.
Стандартные размеры изделий для внутренней канализации
Схема прокладки внутренней канализации
Комплектующие для внутренней канализации выполняются в сером цвете, поэтому перепутать их с наружными трубами нельзя. Если по каким-либо причинам серый оттенок не устраивает, в продаже есть белые изделия, которые выглядят более презентабельно.
Запрещается устанавливать трубы для внутренней канализации снаружи, так как они не обладают необходимыми прочностными характеристиками.
Стандартные диаметры:
- 32 мм;
- 40 мм;
- 50 мм;
- 75 мм;
- 110 мм;
- 160 мм.
Длина варьируется в промежутке от 0,3 до 3 м. Толщина стенок – от 1 до 3,2 мм.
Важно знать, что изделия ПВХ предназначены для отведения стоков температурой до 70 градусов (с кратковременным увеличением температуры до 95%) и pH от 2 до 12. Варианты элементов:

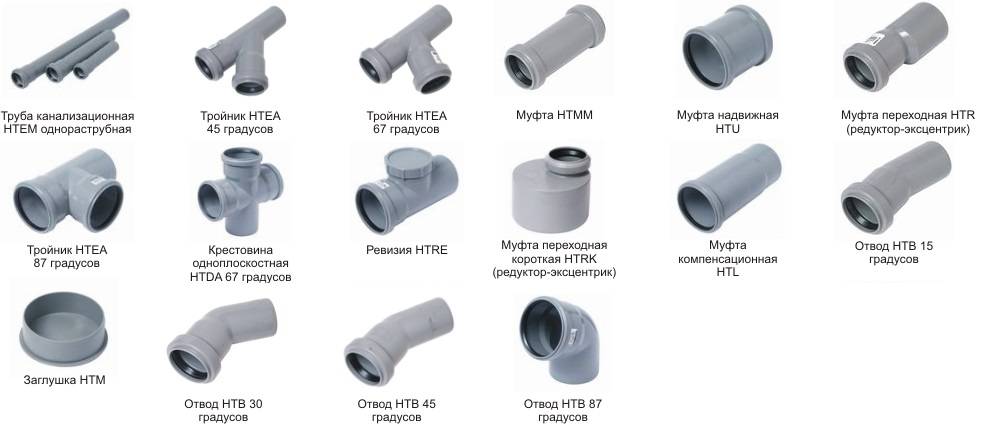

Варианты элементов:
- ревизии с крышкой;
- тройники с углами 67, 90 45 градусов;
- поворотные отводы с углами 30, 45, 90 градусов;
- муфты с упором и полнопроходные;
- одноплоскостные крестовины с углами 45 и 90 градусов;
- двухплоскостные крестовины с углами 45 и 90 градусов;
- заглушки;
- компенсаторные патрубки.
Особенности
Для обустройства сточного слива часто используются трубные конструкции из поливинилхлорида, вытесняя чугунные и стальные. Пластиковые канализационные трубы изготавливаются из обычного и из непластифицированного ПВХ.
В состав материала входит хлористый винил и дополнительные присадки. Высокие прочностные свойства позволяют использовать непластифицированный ПВХ для организации трубопровода с напором.
Канализационные трубы предназначены для отвода сточных вод из водопроводного слива, для устройства дренажного канала, монтажа внутридомовой и уличной канализации.
Использование ПВХ изделий для устройства канализации оправдывает себя благодаря техническим характеристикам материала. Длительный срок службы канализационных трубопроводов позволит эксплуатировать систему до 50 лет.
Предел прочности достигает 50 МПа, поэтому уличный участок канализации выдержит прокладку на глубину промерзания грунта. Трубопровод способен функционировать под давлением от 6 до 16 бар.
Применение труб из поливинилхлорида для канализации имеет следующие преимущества:
- Разнообразие размеров и форм труб и фитингов позволит произвести сборку канализации любой сложности.
- Гладкие внутренние стенки не дают оседать канализационным стокам, предотвращая образование засоров в малом диаметре и не давая зарастать трубному проходу от отложений.
- Малый вес изделий и легкость нарезки предполагает быстрый и простой монтаж и демонтаж без дополнительных инструментов.
- Инертность к химическим веществам и коррозионному воздействию.
- Доступная цена элементов трубопровода.
Характеристики ПВХ труб
Изготовленные из одноименного термопласта канализационные трубы ПВХ обладают:
Основные технические характеристики ПВХ труб
- лёгким весом;
- минимальной теплопроводностью;
- отсутствием коррозийных процессов и химического окисления;
- долговечностью (до 50 лет);
- сохранностью формы после термического воздействия;
- диэлектрическими свойствами, что исключает прохождение тока и необходимость делать заземление стоков;
- термической выносливостью от -25 до +65 .
Благодаря внутренней гладкой поверхности предотвращается заиливание и накопление грязи на стенках, нет повреждений от воздействия движущихся по стоку твёрдых частиц
Особенно это важно для самотечных (без давления) систем. Поливинилхлоридный термопласт, на основе которого изготавливаются канализационные трубы ПВХ, после обработки высокой температурой и процедуры экструзии приобретает улучшенные свойства – хорошо сохраняет форму
В составе поливинилхлорида – этилен и стабилизированный хлор. Для улучшения качеств материала добавляются различные присадки, и под высоким давлением получается высокопрочное соединение.
Правила устройства канализации из пластиковых труб
Правила, которые следует учитывать при строительстве канализационной сети:
Чтобы вода не останавливалась и не застаивалась в стоках, важно соблюдать уклон труб (номинальные данные указаны в таблице выше).
Нежелательны повороты на 90 градусов в системе. При возникновении такой необходимости поворот обустраивается из двух уголков, каждый из которых будет по 45 градусов.
Канализационные трубы нужно прокладывать, соблюдая уклон к стояку, тогда вода будет уходить полностью, а образование засоров будет сведено к минимуму
- По мере продвижения к стояку диаметр пластиковой канализационной труб должен либо оставаться постоянным, либо постепенно увеличиваться. Сужаться система не должна, так как в таких местах очень быстро образуются скопления грязи.
- Возле каждого разветвления необходимо устанавливать специальный фитинг-ревизию (оснащенный прочистным отверстием). Эта мера опять же направлена на избежание засоров. Ревизию можно не устанавливать в том случае, если рядом подсоединено какое-либо устройство, легко отсоединяющееся от системы.
- При проектировании канализации в санузлах совмещенного типа сантехнику расставляют по следующему принципу: унитаз должен находиться к стояку ближе всего. В противном случае отходы, поступающие в канализацию, будут частично оставаться на отводах, что станет причиной неприятного запаха.
- Пластик – материал легкий и тонкий, поэтому он с трудом поглощает колебания и вибрации. Чтобы избежать постоянного шума из канализации, трубопровод можно поместить в пенопластовую скорлупу или специальный короб. Эта мера также поможет замаскировать трубы канализации.
- Для фиксации стока в определенном положении применяют пластиковые хомуты и защелки-держатели. Горловину каждой трубы в обязательном порядке следует зафиксировать хомутом. На горизонтальных участках канала крепящиеся элементы должны располагаться на расстоянии не менее 50 см. Более точный расчет – одно крепление через каждые 10 диаметров изделия.
Данные положения помогут сделать эксплуатацию канализационной системы более долговечной и комфортной.
Пошаговая инструкция по соединению металлических и пластиковых труб
Такие ситуации очень часто встречаются во время выполнения капитального ремонта канализационной системы в многоквартирных домах старой постройки. Дело в том, что современные государственные стандарты не соответствуют устаревшим, поэтому невозможно подобрать необходимый диаметр пластиковых труб для подключения к старой канализации. Кроме того, ранее в этих целях использовались только чугунные трубы, за время эксплуатации поверхность сильно окислилась, что очень усложняет создание герметичного соединения.
Старые чугунные трубы отслужили свое и требуют замены
Для монтажа внутренней канализации сегодня применяются пластиковые трубы диаметром 100 мм и 50 мм. Первые подключаются к унитазам и вертикальным стоякам, вторые к ванным, душевым, умывальникам и различной бытовой технике, использующей воду. Чугунные канализационные трубы старого образца имеют диаметр 123 мм и 73 мм, кроме того, внутренние и внешние поверхности сильно износились, физические дефекты требуют очень внимательного ремонта. Как профессионалы советуют соединять чугунные и пластиковые трубы различных диаметров?
Шаг 1. Подготовьте специальные материалы и инструменты. Для соединения требуется пластиковая манжета, надежный герметик, любая смазка, молоток, отвертка или небольшое зубило, монтировка.
Нужно заранее подготовить все необходимое для работы
Шаг 2. Расчеканьте соединение. Молодые сантехники не знают, что это такое. Ранее трубы не соединялись резиновыми сальниками, а чеканились. В раструб вставлялась пропитанная битумом веревка и сильно забивалась. Таким методом достигалась герметичность. Чтобы во время эксплуатации она не нарушалась, свободное пространство заделывалось цементно-песчаным раствором или комовой серой
Цементный раствор надо очень осторожно сбивать молотком, а сера выжигается газовой переносной горелкой
Для выжигания серы используется обычная газовая горелка
Пламя горелки должно равномерно прогревать чугунную трубу по периметру, не допускайте большой разницы температур – раструб может треснуть, работы намного усложнятся. Будьте готовыми, что для расчеканки потребуется много времени, не спешите, не повредите канализацию. Новые пластиковые трубы рекомендуется фиксировать к несущим поверхностям с шагом не более десяти диаметров. Для этого используются специальные кронштейны, а тип фиксации зависит от места расположения трубопровода.
Шаг 3. Расшевелите чугунный тройник. Вставьте в отверстие рычаг (можно деревянную рейку или кусок металлической трубы) и приподнимайте немного вверх. За счет таких движений ослабнет фиксация шнура герметизации и его можно будет легко достать.
Ослабить фиксацию чугунного тройника поможет рычаг, вставленный в отверстие
Шаг 4. Тщательно очистите металлический раструб от грязи ржавчины и различных затвердевших отложений. Пользуйтесь подручными предметами: металлической щеткой, ножом, напильником и т. д. Постоянно проверяйте качество очистки, для этого проводите по окружности пальцем, это самый надежный и точный способ контроля состояния раструба.
Раструб нужно тщательно вычистить
Шаг 5. Протрите внутренние поверхности насухо, если есть возможность, то дополнительно просушите их феном. Помните, что не все герметики могут приклеиваться к влажным поверхностям, внимательно читайте инструкцию перед использованием материалов.
Внутреннюю поверхность раструба следует вытереть насухо
Шаг 6. Нанесите на поверхность раструба чугунной трубы герметик. Также отделайте и внешнюю поверхность манжеты. Внутри манжета должна быть чистой без герметика.
Следующий этап — нанесение герметика
Шаг 7. Вставьте элемент в раструб и выровняйте его положение
Можно немного постукивать молотком, но очень осторожно. Сильные ударные нагрузки могут повредить элемент, придется манжету менять
Манжету нужно плотно вставить в трубу
Шаг 8. Нанесите по периметру смазку и вставьте пластиковый тройник или трубу необходимого диаметра.
В манжету вставляется пластиковый переходник, затем подсоединяется труба ПВХ
Выступивший по периметру соединения герметик аккуратно вытирают сухой тряпкой.
Таким образом рекомендуется соединять старые чугунные и новые пластиковые трубы. Если возникают проблемы с соединением пластиковых труб в манжетах, то могут быть две причины. Первая – поверхность раструба имеет значительные выступы. Они сжимают манжету, одновременно уменьшается диаметр сальников. Вторая – мало смазки. Сухая резина имеет большой коэффициент трения, что существенно усложняет процесс соединения. Если в точности выполнять советы профессионалов, то металлические и пластиковые трубы будут герметичными весь период эксплуатации.
Как соеденить серую трубу с черной
Прочитав или хотя бы бегло просмотрев этот пост, вы узнаете как соединять пластиковые фановые (канализационные) трубы. В нашем конкретном случае — черную и серую:
Казалось бы, сделать это очень просто, но на деле возникают нюансы.
Дело тут в том, что современная серая труба немного большего диаметра, чем старая черная.
Ладно если вам надо впихнуть… если вам надо вставить черную трубу в серую — вопросов не возникает.
А вот если вы попытаетесь сделать это наоборот, то, увы, такой аэроплан не полетит. Как поступить?
Берем серую трубу и болгарку/отрезную машинку:
Болгарка в нашем случае нужна маленькая, ибо большой — неудобно
Обратите внимание, на болгарке одет специальный шлифовочный диск. Их есть много всяких разных, но я использую такой
Хочу пояснить несколько важных моментов при работе с болгаркой: используйте респиратор, наушники, защитные очки, перчатки и не используйте отрезной диск (отрезной и шлифовальный — разные вещи). Поверьте, если диск «взорвется», то мимо ваших рук он вряд ли пролетит. Перчатки должны быть хорошими. Тонкое одноразовое говно не рекомендую. И не нужно смеяться над такой экипировкой. К сожалению, автор не единожды был свидетелем, когда пренебрежение техникой безопасности приводило к плачевным последствиям. Так что после случая с металлической стружкой торчащей из глазного яблока горе-слесаря, которую пришлось доставать магнитом, предпочитаю экипироваться по-максимуму. Будьте очень внимательны с болгаркой.
Разновидности пластиковых труб канализации и их размеры
Пластиковые канализационные трубы изготавливают из следующих материалов:
- полиэтилена высокого и низкого давления;
- поливинилхлорида;
- полипропилена.
От области применения зависит материал для водостока.
Для внутренней сети больше подходят полипропиленовые элементы. Они способны выдержать температуру до +70°С. В некоторых случаях краткосрочно переносят до +95°С. Трубы из этого материала подходят для систем, в которые поступает отработанная вода от разной бытовой техники.
Дешевые ПВХ изделия используют при монтаже наружного канала, в котором двигаются смешанные сточные воды. У них температура ниже, чем во внутренней сети. Их рабочий показатель составляет +40…+60°С. Детали подразделяют на гофрированные и гладкие. Гофрированные части применяют не только для монтажа сифонов. Повышенной прочностью отличаются трубы с ребристой внешней стенкой, но гладкой поверхностью внутри.

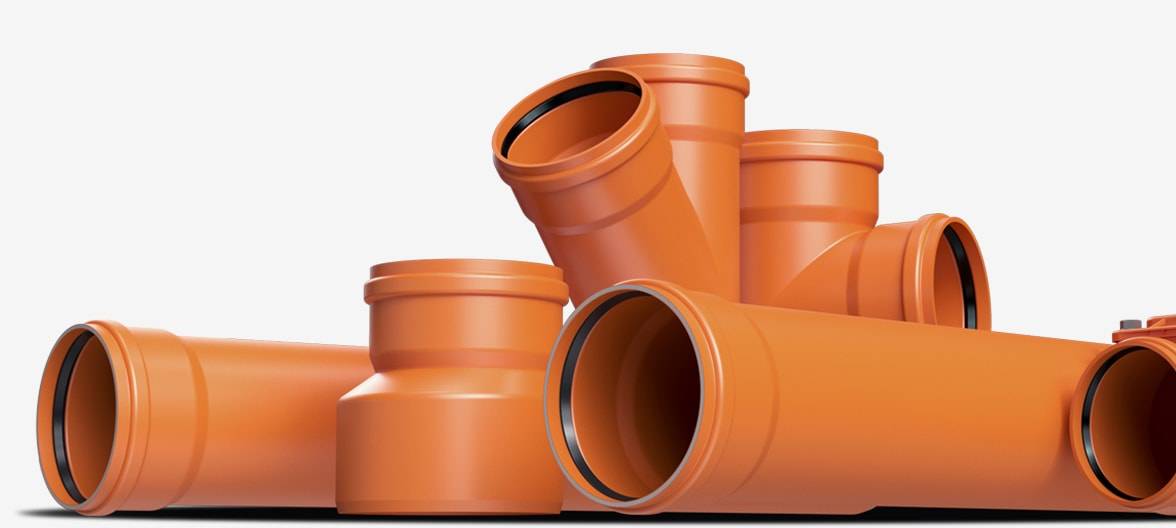

Разновидности пластиковых труб канализации.
Такие детали хорошо переносят сжатие и подходят для системы, которая проходит глубоко под землей. Диаметр изделий может быть 110-1200 мм. Большой размер рассчитан на повышенные нагрузки. Эти элементы используют при обслуживании многоквартирных зданий, социальных строений и коттеджей.
Размер 200 мм применяют для монтажа канализации в гостиницах, саунах и больницах. При увеличении диаметра до 300 мм трубопровод монтируют для промышленных объектов.
При индивидуальных строительных работах используют элементы с небольшим размером окружности. Если стояк монтируют из труб 150 мм, то он уже не будет полностью функционировать при наличии нескольких санузлов в квартире.
Изделия квадратной формы используют для установки сети, которая предназначена для орошения приусадебного участка.
Чтобы организовать стоки для отдельного сантехнического оборудования, используют трубы 75 миллиметров. Для установки унитазов потребуется трубопровод шире.
Какими бывают пластиковые трубы для канализации?
То, почему именно пластиковые изделия применяются для устройства стоковых систем чаще всего, понятно каждому, кто хоть раз сталкивался с подобной задачей. Они легкие, мобильные и недорогие, а также заметно выигрывают у некоторых видов металла (например, у чугуна) по прочностным характеристикам. Особенно важный фактор в пользу пластика, касающийся именно канализационных сетей, — это инертность к агрессивным кислотным средам. Понятие «пластик» на самом деле включает в себя множество разновидностей термопластов или их комбинаций, но в широкой продаже встречается несколько вариантов изделий, а именно:
- Из полиэтилена (ПЭ): высокого давления (ПВД) – используется для системы внутренней разводки, низкого давления (ПНД) – более высокопрочный материал, возможна даже прокладка в траншеи.
- Из поливинилхлорида (ПВХ);
- Из полипропилена (ПП).
Тип материала труб подбирается индивидуально, в зависимости от назначения системы. Если необходима постройка разводки внутри квартиры или дома, оптимальным выбором будет полипропилен. Он отлично переносит любые температуры (рабочая — до +70С, благодаря чему стал популярен даже в сфере устройства отопительных систем), что не будет лишним, если в канализацию попадает отработанная вода из бытовой техники. Более бюджетные поливинилхлоридные изделия способны выдерживать менее высокие температуры (до +60С, при условии кратковременного повышения), поэтому они подойдут для стоков смешанного типа.
В системах водоотведения применяют как гладкие, так и гофрированные полимерные трубы
Кроме этого, трубопроводы для канализации могут быть гладкостенными, гофрированными либо профилированными. В последнем случае внутренняя стенка будет гладкой, а наружная – ребристой. Такие изделия имеют наилучшие эксплуатационные характеристики: они обладают кольцевой жесткостью гофры, но при этом не так подвержены засорам. Профилированные трубы в основном используются для укладывания в землю.
Как рассчитать диаметр в зависимости от специфики использования конструкций
Параметры канализационных труб во многом зависят от того, где именно они будут монтироваться. Для установки системы в квартире или частном доме со средним количеством сантехнического оборудования достаточно конструкции размером 100 мм.
Каким должен быть диаметр канализационных труб на кухне? Для раковины подойдут конструкции размером 40-50 мм. 50 мм – это оптимальный параметр изделий для установки на кухне. Во-первых, под него рассчитаны фасонные части раковины. Такие параметры позволяют добиться максимальной совместимости коммуникаций. Во-вторых, он обеспечивает качественный отводов стоков с раковины на кухне.
В ванных комнатах достаточный диаметр труб равняется 50 мм. Этого достаточно для обеспечения нужной пропускной способности. Параметры установки конструкции под стиральную машину зависят от ее технических характеристик. Размеры изделия для слива не должны быть меньше размеров сливного шланга стирального оборудования.
Обычно больше всего сантехнических приборов располагается на кухне. Для мойки и раковины достаточно будет отвод с размером 50 мм. Для стиральной машины хватит 32 мм. Для посудомоечного оборудования на кухне потребуется конструкция размером не менее 40 мм.
Увидеть, какие изделия лучше монтировать под те или иные нужды, вы можете на фото.
Дополнительные рекомендации
Знание нужных диаметров канализационных труб для унитаза, ванны и так далее – это еще не все
Важно также знать и информацию об особенностях тех или иных конструкций, специфике их установки:
- Внутренние параметры конструкций из чугуна постепенно уменьшаются из-за отложений и образования ила;
- Конструкции из пластика свои внутренние параметры сохраняют даже после многих лет эксплуатации благодаря гладкой поверхности, на которой не скапливается жир и иные отложения;
- Для установки систем в 5-этажном доме применяются конструкции размером 100 мм, для многоэтажных зданий – 150 мм.
Предоставленную информацию о рекомендуемых параметрах канализационных конструкций вы можете дополнить просмотром фото.
