Канализационная труба диаметром 300 мм: назначение, материал изготовления и цена

Бетонные и асбестоцементные трубы

Бетонные трубы. Недостатки труб из бетона лежат на поверхности: большой вес и, как следствие, очень неудобный монтаж. Чаще всего бетонные трубы устанавливаются в наружных канализационных системах. При необходимости увеличить прочность изделия можно найти железобетонную разновидность труб.
Асбестоцементные трубы. В арсенале достоинств таких изделий находятся: высокая химическая устойчивость, способность работать при разных температурах, полная сопротивляемость коррозийному воздействию, небольшой вес и низкая стоимость. Рабочая поверхность труб не очень гладкая, да и хрупкость асбестоцементных изделий говорит сама за себя. Кроме того, этот материал труб для канализации очень плохо влияет на окружающую среду, поэтому при наличии альтернатив лучше использовать их.

Собираем систему канализации для дома или квартиры

Процесс соединения труб

Прежде чем разобраться в том, как соединять канализационные трубы, следует понять принцип сборки всей системы канализации.

Итак, все работы следует начинать с создания чертежа, на котором вы должны изобразить свою будущую систему. Возьмите листок бумаги и нарисуйте на нем схематично все сантехнические приборы, которые необходимо подключить к канализации (раковину, унитаз, душ или ванну и т.п.).

Схема типовой канализации

Затем соедините их линиями с основным стояком канализации. Каждая линия – это труба

Трубы между собой будут соединяться с помощью фитингов.
Обратите внимание, что канализационные трубы в доме обычно имеют всего два вида: диаметром 50 и 110 мм. Пятидесяти миллиметровые предназначены для отведения стоков от раковин, моек, ванн и душей, а также от стиральных и посудомоечных машин

Если на одной линии получается слишком много сантехнических приборов, то ее диаметр лучше увеличить до 110 мм, иначе у вас часто будут возникать проблемы с засорами.
А вот унитаз подключается только через трубу диаметром 110 мм, при этом само соединение сантехнического прибора производится обычно с помощью гибкой гофры, которая вставляется в канализационную трубу.

Подключение унитаза

Разобравшись, из каких элементов состоит ваша канализационная система, можно отправляться в магазин. Так как испортить канализационные трубы при работе с ними практически невозможно, не следует закупать комплектующие с запасом. Главное, не забывайте, что каждая труба на одном своем конце имеет расширение, в которое будет вставляться другая труба. Если же вы длинную трубу распилите ножовкой по металлу (срез должен быть строго перпендикулярным) на две части, то у второго элемента не будет такого расширения, и для его соединения с другой трубой или фитингом потребуется сначала установить муфту. При этом стоимость разных комплектов труб (одной с муфтой или двух коротких) будет примерно одинаковой.

Замена труб

Первым в системе канализации будет фитинг-поворотник, к которому вы с одной стороны подсоедините гибкий шланг сантехнического прибора (сифона), а с другой – трубу. Можно, конечно, обойтись и без этого фитинга, соединив сифон сразу с трубой, но в этом случае, если стык окажется не герметичным, существует вероятность протекания стыка.
Вставляя трубу в фитинг (или наоборот) обязательно соблюдайте два условия:
в стыке должна быть уложена резиновая прокладка (она продается в комплекте);
труба должна входить в фитинг (или в другую трубу) на всю возможную глубину.

Схема канализации в квартире

Далее, в местах подсоединения к этой трубе другой сантехники, ставятся фитинги-тройники. Если необходимо соединить трубы разного диаметра, воспользуйтесь специальным фитингом-переходником.
Собирая канализацию, не забывайте про создание необходимого уклона труб, иначе ваша система не обеспечит отвод жидкости.
Собирать систему надо двигаться от сантехнических приборов к главному стояку, чтобы току воды не мешали стыки.

Как соединить пластиковую трубу с чугунной?

Типовое соединение пластиковой трубы с чугунной

Стоит отметить, что еще не во всех помещениях чугунные трубы заменены пластиковыми. И тогда задача монтажа канализации усложняется, потому как приходится думать над вопросом соединения изделий, изготовленных из разных материалов. Но нет невыполнимой работы.

Соединение с чугунной трубой с раструбом

Как соединить пластиковую трубу с чугунной

Если чугунная труба легко удаляется, находится в хорошем состоянии, а внутренняя поверхность раструба достаточно гладкая, можно использовать самый простой метод соединения изделия с пластиковой трубой – при помощи специального уплотнителя. Для этого потребуется:

удалить ржавчину и грязь из раструба;
нанести на резиновый переход герметик (с внешней стороны);

Смазываем резиновый переходник герметиком и вставляем в чугунную трубу

вставить переходник из резины в раструб;
вставить в подготовленную манжету новую канализационную трубу.

Пример соединения пластиковой трубы с чугунной

Такой способ соединения считается самым простым, позволяет практически сразу продолжить эксплуатацию канализационной системы. Кроме того, для выполнения подобной работы вам не потребуется профессиональная помощь, все можно будет сделать своими руками.

Соединение с чугунной трубой без раструба

Если же вы видите, что в чугунной трубе нет раструба, следует рассмотреть другой способ, позволяющий выполнить качественное и герметичное соединение чугунных и пластиковых канализационных труб. Он заключается в следующем:

Надеваем резиновый переходник

отрезать часть чугунной трубы, используя для этого болгарку. Так вы сможете выровнять край изделия;
надеть на подготовленную трубу из чугуна специальный резиновый переходник;
хорошенько промазать край изделия герметиком;
поверх трубы одеть пластиковый переходник, предварительно тоже обработанный герметиком.

Поверх чугунной трубы нужно надеть пластиковый переходник

Теперь можно устанавливать в соединение трубу из пластика, будучи полностью уверенными в его герметичности.

Соединение при помощи льна и силикона

Есть еще один способ, при помощи которого вы сможете соединить две трубы или выполнить смешанное соединение. Он предполагает использование сантехнической подмотки из льна, заключается в следующих действиях:

намотать сантехническую подмотку на пластиковую трубу в том месте, где будет осуществляться переход на чугунное изделие;
соединить две трубы, после чего при помощи тонкой отвертки или узкого шпателя затолкать остатки подмотки в щель между двумя изделиями;
хорошенько промазать полимерцементным раствором переход с пластиковой трубы на чугунную. В составе этого раствора должен быть цемент, вода и клей ПВА;
после завершения работы постараться не пользоваться канализацией хотя бы сутки.

Лен сантехнический

Можно при монтаже труб из чугуна и пластика использовать и сантехнический силикон. Такой метод будет эффективным в том случае, если при переходе с чугуна на пластик канализация имеет небольшую щель – до 2 мм. Здесь нужно высушить оба изделия, желательно при помощи строительного фена, после чего заполнить щель сантехническим силиконом, используя для этого специальный пистолет. При этом нужно понимать – чем глубже в соединение проникнет силикон, тем прочнее оно будет. На высыхание нужно отвести 3-5 часов, по истечении которых можно начинать пользоваться канализацией.

Какой из способов соединения канализационных труб выбирать, решать вам. При этом нужно учитывать особенности самих труб, наличие определенных навыков и инструмента. Если у вас есть сомнения в том, что работу получится выполнить качественно, лучше доверьте ее профессионалам, которые смогут справиться с задачей быстро и результативно, исключая появление течи и потребности в проведении повторных работ.

Видео по теме:

Предыдущие статьи Следующие статьи

25.06.2016.
Канализационные трубы от Политек: выбираем самостоятельно
23.06.2016.
Канализационные трубы Политрон: особенности, цена, монтаж
14.05.2016.

Вакуумный клапан или фановая труба

Вакуумный клапан – это специальное устройство, которое выполняет ту же главную функцию, что и фановая труба, а именно не допускает появления разрежения в канализационной системе, тем самым исключает опустошение гидрозатворов сантехнических приборов и делает невозможным поступление неприятных запахов из канализации.

Вакуумный клапан для канализации

Для индивидуальных домов вакуумный клапан является альтернативой и полноценной заменой фановой трубы. Он гораздо проще в устройстве и легко врезается в любой действующий канализационный трубопровод, при этом не требует устройства сложного вывода наружу и по капитальным затратам намного дешевле при покупке и монтаже.

Важно! Не стоит путать между собой два разных вида клапанов для канализации – это вакуумного клапана и обратного клапана. Они различаются как по исполнению, так и по функциональному назначению, которое они выполняют в системе канализации.. Вакуумный клапан устроен как полностью автоматический прибор, который начинает срабатывать при малейшем возникновении разряжения в канализационной трубе при спуске воды

Чувствительный элемент клапана выполнен в виде специальной мембраны из резины или силикона

Вакуумный клапан устроен как полностью автоматический прибор, который начинает срабатывать при малейшем возникновении разряжения в канализационной трубе при спуске воды. Чувствительный элемент клапана выполнен в виде специальной мембраны из резины или силикона.

Работает он из-за разницы в давлении внутри и снаружи трубы, открываясь при наступлении разрежения при сливе воды, тем самым обеспечивает приток недостающего воздуха в канализационную сеть. Под действием внутренних сил мембрана сразу возвращается на место при полном выравнивании давления, препятствуя проникновению воздуха из канализационной трубы.

Вакуумный клапан на канализационной трубе

Единственными недостатками вакуумного клапана являются:

Залегание (приклеивание) мембраны к месту установки (гнезду) при очень длительном бездействии,
Деформация формы мембраны в течение времени из-за высыхания некачественной резины или от продолжительного и частого срабатывания.

Оба эти недостатка вакуумного клапана не являются такими уже критическими и с легкостью могут компенсировать недорогую стоимость покупки нового прибора и простоту его переустановки.

Как устроить канализационную сеть в своем доме каждый решает сам. Ведь нет однозначного ответа на вопрос: вакуумный клапан или фановая труба, или просто не стоит усложнять схему канализации лишними элементами. Здесь вам в советчики эта статья, здравый смысл, технический расчет и ваш жизненный опыт.

https://youtube.com/watch?v=l0_GJF42Oc4%3F

Испытания работы внешней системы канализации

Первичная проверка магистрали проводится не ранее чем через сутки после завершения работ по укладке и подключению в общую систему канализации. Необходимо полное схватывание (высыхание) герметика в стыковочных соединениях. Проверка, насколько правильно выполнена сборка системы, проводится до полной засыпки грунтом.

Применяется один из методов:

гидростатический;
пневматический.

Гидростатический – проводится заполнением стояка и канализации водой. Выход в накопитель перекрывается. В течение 30 минут проводится наблюдение за наличием утечек

Особое внимание уделяется местам стыка элементов трубопровода. Допускается отпотевание труб не более 5% поверхности

Пневматический – в систему подается сжатый воздух (0,05 МПа) и в течение 15 минут поддерживается давление. Стыки покрываются мыльным раствором. Наличие утечек определяется по звуку и наличию пузырей. Этот метод применяется, если:

уличная температура имеет отрицательное значение;
не подключена система водоснабжения.

После проведения испытаний желательно дополнительно обмотать герметизирующей лентой места стыков труб или нанести специальный защитный состав

Особое внимание надо уделить местам труднодоступным для устранения неполадок

Прежде чем закопать коллектор проводят проверку работы теплового кабеля, при его наличии.

Обязательно на проектной схеме канализации указываются точки стыковки элементов системы, доступ к которым будет затруднен.

Официальные нормативы

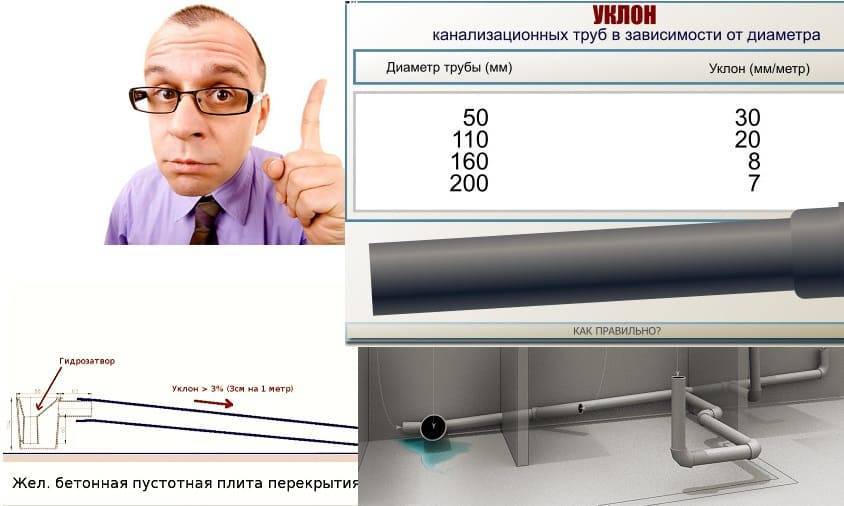

Существуют официальные нормативы необходимого уклона труб, прописанные в СНиП 2.04.01-85 пункт 18.2. Этот пункт содержит информацию касательно обустройства канализационной системы внутри дома и до колодцев, которые располагаются не более чем в 12 метрах от дома. Согласно этим данным уклон канализационных труб не превышает 2 см на погонный метр в случае, если диаметр трубы достигает 100 мм, и 3 см на метр при диаметре около 50 мм. Впрочем, на небольших участках угол наклона не имеет значения, потому по территории кухни, например, или ванны от одной конструкции до другой вполне можно обойтись без наклона в принципе.

Для уличной сети канализационных систем в нормативах указаны необходимые 2 см наклона, которые являются стандартными. Однако для бытовой или производственной канализационной сети на территории квартала или производства допустимы 1,5 см наклона. Снижение этого параметра возможно в зависимости от минимальной скорости движения сточных вод, которые допустимы на выбранном участке. Обычно они применяются для более широких труб, поскольку там это целесообразно.

Диаметр труб внутренней канализации

Создание автономной системы канализации на даче или в загородном доме выполняется с учетом значений уклона горизонтальных линий и диаметра труб. Для экономии времени при строительстве информацию можно получить в справочной литературе. Трубопровод с диаметром в 5 см полностью подходит для придания потоку воды нужных параметров — скорости течения, возможности самоочищения, заполнения сечения при переносе черных и серых стоков, полностью совместим с сифонами, производимыми из гофрированных труб диаметром 4 см. Сточные воды могут перемещаться в принудительном порядке, самостоятельно или с помощью вакуума.

трубы из поливинилхлорида с раструбами сечением 5 см, совместимые фитинги;
сифоны для обустройства водных затворов раковин и моек сечением 4 см;
раструбные аксессуары для стояков типоразмером 11 см, совместимые переходники, межэтажные компенсаторы, ревизии, отводы, крестовины для монтажа горизонтальных линий.

В большинстве случаев монтаж выполняется по следующему алгоритму:

главный трубопровод по горизонтали с наклоном в 3 градуса проводится к крестовине стояка от дальнего сантехнического аксессуара;
сифонами в нее монтируется дополнительный трубопровод для санузла и сантехники;
проводится установка унитаза в крестовину;
компенсаторами выполняются межэтажные соединения труб;
110-миллиметровая фановая труба или вакуумный клапан присоединяются вверху стояка и выводятся на крышу.

На заключительных стадиях процесса установки в стояке на каждом этаже монтируются ревизии, в нижней части размещается отвод во внешнюю линию из коттеджа.

Идеальный вариант — это заказать проектирование тепловых сетей и трубопроводов у специалистов

Использование гильзы при проходе через стену

В месте прохода через стену, перекрытие или фундамент на канализационную трубу действуют повышенные нагрузки. Новое здание в течение первых лет может давать осадку, что приводит к деформации наглухо смонтированной трубы ПНД. Свободное перемещение в гильзе предотвращает повреждение.

Гильзы для прохода канализационных труб из ПНД делают из обрезков стального изделия. Внутренний диаметр гильзы должен быть на 15-20 мм больше внешнего диаметра.
Саму гильзу крепят в стене цементным раствором.
Зазор между трубой и гильзой забивают строительной паклей или утеплителем (шлаквата, минвата). Материал забивки не должен пропускать холод внутрь помещения. Но не должен держать трубу наглухо. Изделие должно иметь возможность некоторого перемещения и теплового расширения внутри гильзы.
Торцы гильзы затем закрываются отделочных материалом снаружи и внутри здания (штукатуркой, сайдингом, гипсокартоном) и т.д.

Сегодня около 90% систем канализации в индивидуальном строительстве делается из труб ПНД. Их преимущества перед металлическими вариантами очевидны и бесспорны. Производители постоянно улучшают качество полимеров. Тяжелые, дорогие и громоздкие канализационные системы из чугуна и стали навсегда уходят в прошлое. Им на смену приходят современные трубы из полиэтилена низкого давления.

Источник

Монтаж канализационной системы по расчетам

Для того чтобы провести монтаж труб наружной канализации наиболее часто используются трубы, диаметр которых составляет от 110 до 200 миллиметров. В соответствии с рекомендациями СНиП минимальный уклон трубы, которая имеет диаметр 110 мм, должен составлять 2 см. Если используется трубопровод с диаметром в 50 мм, то уклон должен составляет 3 см.

Во время проведения монтажа необходимо строго выполнять все требования. Дренажная система должна располагаться на глубине. Наиболее часто труба укладывается на уровне более 30 сантиметров.

Во время проведения земляных работ необходимо помнить, что чем дальше траншея отходит от здания, тем она должна быть глубже. Канаву необходимо вырыть таким образом, чтобы она была выше уровня укладки труб на 200-300 миллиметров. Если она имеет большую глубину, тогда ее необходимо немного засыпать землей и песком. Для того чтобы максимально правильно подогнать уровень канавы, необходимо использовать бечеву, которая натягивается по необходимому уровню.

Рекомендовано к прочтению: Подбор размера фитингов для канализации

Для формирования максимально качественной подушки под трубу наружной спецканализации необходимо использовать песчаную подушку. На нее будет осуществляться монтаж системы. Монтаж канализационных труб осуществляется методом раструба навстречу потоку. Благодаря этому способу монтажа можно обеспечить максимально высокий уровень герметичности.

Если во время монтажа возникает необходимость в сокращении длины трубы, ее разрезают с помощью обыкновенной ножовки. При этом необходимо по краю реза снять фаску. Обрезку раструба проводить запрещается. Для монтажа канализационной системы запрещается использовать материал с трещинами, проломами или сколами. В противном случае дренажная система будет постоянно заиливаться. После того, как будет собрана наружная канализация, необходимо проверить соответствие уклона труб вашим расчетам.

Особенности внешней канализации

Во время проектирования расположения труб наружной канализации в обязательном порядке должен учитываться ее уклон. Многие люди спрашивают как делить контруклон канализации, что это вообще такое? Это максимально большой уклон, который при монтаже внешней спецканализации вообще недопустим. Внешний отвод канализационной системы должен приводить к таким конструкциям, как септик или центральный коллектор. Во избежание замерзания канализационной системы необходимо ее прокладывать под землей. Это позволяет не только задать сточным водам правильного направления, но и выполнить все требования термоизоляции. Диаметр выхода внешней системы канализации в большинстве случаев начинается с 11 сантиметров.

В соответствии с существующими стандартами уклон трубы канализации должен равняться показателю в 2 процента. Во время выполнения земляных работ необходимо быть максимально аккуратными. Это объясняется тем, что уклон канализационной трубы может меняться в результате небольших неровностей.

С целью сведения риска изменения угла уклона канализационной трубы необходимо на дно траншеи положить подушку из песка. Она позволит поправить неровности в процессе укладки спецканализации. Расчет уклона должен производиться таким образом, чтобы с его помощью обеспечивался беспрепятственный спуск стоков из внутренней канализационной системы. Правильный уклон канализационной системы обеспечит не только ее стабильную работу, но и возможность качественного самоочищения.

С целью обеспечения безаварийной работы канализационной системы необходимо максимально точно соблюдать технологию монтажа канализационных труб. Выполнять работы нужно в строгом соответствии с существующими нормативами. Лучше всего в данном случае использовать существующие стандарты. Если наружная дренажная система имеет сложный план, тогда необходимо производить расчеты уклона ее труб. При отсутствии соответствующих знаний, умений и навыков в этой сфере лучше всего будет обратиться за помощью к специалистам, которые выполнят работы по расчету правильно.

Напорная труба PVC/PVC-U с раструбом клеевого соединения

Используется в обустройстве напорных трубопроводов канализационных и водопроводных систем, включая прокладку под землей. Стандартная длина изделия варьируется от 3 м до 6 м. Непластифицированный/пластифицированный поливинилхлорид рассчитан на работу со средой температурой от +1 до +45 градусов.

Данная продукция применяется в промышленных системах водоподготовки и водоочистки для прокладки магистралей с подачей агрессивных химических жидкостей, в обвязке бассейнов, прокладке водопроводов в сельском хозяйстве, на суднах, животноводческих комплексах, для обустройства аквариумов, городских фонтанов.
Раструбные трубы ПВХ/НПВХ европейского производства под клей диаметром 32, 50, 63, 75 мм могут монтироваться одним человеком. Соединительным веществом вступает специальная клеевая смесь, обеспечивающая полную герметичность после склеивания и отсутствие швов. Изделия различаются по размеру рабочего давления: от 0,5 до 16 атмосфер.

Как найти правильные трубы

Элементарный тест поможет выбрать нужный тип трубы. Если сжимать трубу пальцами, то самые дешевые тонкие трубы приходят в движение, а их срез принимает овальную форму достаточно легко. Хорошую трубу, подходящую для земляных внешних работ практически невозможно сжать мужской рукой, а это самый простой способ на месте определить нужный тип трубы для наружного обустройства канализации.

СВ некоторых случаях применяются специальные гофрированные двухслойные трубы для канализации, которые укладываются под дорогами или на других участках, имеющих существенные нагрузки. Это требуется в тех случаях, когда канализационная система прокладывается под проезжей частью или территорией стоянки, а также актуальны эти трубы для организации поселковых трасс.

ПНД трубы для системы канализации

Как выбрать ПНД трубы для системы канализации и правила их монтажа

Трубы, для производства которых использовался полиэтилен, являются современным и весьма удобным в эксплуатации материалом. Полиэтилен устойчив к воздействию различных неблагоприятных факторов, химически инертен и достаточно прочен, поэтому его широко применяют для изготовления труб различного назначения. Прекрасно подходят трубы ПНД для канализации, причем методика соединения таких труб настолько проста, что монтаж трубопровода может осуществить и неспециалист.

Трубы канализационные из полимеров широко применяют для сооружения трубопроводов бытового назначения. Однако рядовому потребителю бывает сложно разобраться, какие именно трубы стоит выбрать для решения тех или иных задач.

Канализационная ПНД труба – это один из лучших вариантов для сооружения бытовых трубопроводов водоотведения. Трубы из этого материала имеют множество неоспоримых достоинств, выделяющих их из других пластиковых труб. Их технические характеристики позволяют создавать надежные и долговечные коммуникации.

Материал и технология изготовления труб

Полиэтилен – это полимер, получаемый из этилена, который в обычных условиях находится в газообразном состоянии. Для протекания реакции полимеризации применяют катализаторы, к тому же, процесс протекает в условия повышенной температуры и давления.

В зависимости от показателей давления, применяемых при реакции полимеризации, удается получать материал с разными свойствами:

Если реакция протекает при высокой температуре и под значительным давлением, то полученный полиэтилен имеет низкую плотность.
Материал, производимый при относительно невысокой температуре (120-150 градусов) и с низким давлением (0,1-20 мПа), отличается высокой плотностью. Такой полимер обозначается аббревиатурой ПНД (полиэтилен низкого давления). Его плотность составляет 0,941 г/см³, материал имеет кристаллическую структуру, то есть изделия из него получаются жесткими.

Именно ПНД широко применяют для изготовления труб канализационных, а также труб для водопроводов, так как продукция из этого полимера получается более прочной.

Процесс изготовления труб

В процессе полимеризации из газообразного вещества получаются гранулы полиэтилена. А как потом это сырье превращается в трубы? Как правило, на производстве применяют метод экструзии, когда расплавленный полимер, «выдавливается» через отверстия формы в виде кольца. Для сохранения формы трубы процесс осуществляется в вакуумной камере.

Сформированные трубы снабжаются резиновыми уплотнителями

(если это предусмотрено технологией), упаковывают и отправляются к потребителю. При производствегофрированных труб применяется более сложная технология, поскольку такие трубы являются двухслойными.

Стандарты изготовления труб

Канализационные безнапорные ПНД трубы производится согласно требованиям ГОСТ 22689.2-89. Гофрированные трубы из ПНД производятся по техническим условиям, согласованным с заказчиком. Согласно ГОСТУ, трубы ПНД размеры имеют следующие:

Диаметр изделий 40, 50, 90, 110 мм
Их длина может составлять 2, 3, 5,5, 6 или 8 метров.

Регламентирует ГОСТ длину и диаметр раструбов трубы

, а также размеры фасонных частей – крестовин, отводов, тройников и пр.

На каждую трубу обязательно наносится маркировка, в которой указываются основные характеристики трубы. К примеру, маркировка «ТК 110 – 6000 – ПНД ГОСТ 22689.2-89», означает, что перед нами труба канализационная, изготовленная из полиэтилена низкого давления, ее диаметр составляет 110 мм, а длина – 6 метров.

Плюсы и минусы ПНД труб

Преимуществ данные виды труб имеют немало. Свойства ПНД трубы для канализации:

Длительный срок эксплуатации. Согласно расчетам, пластиковая труба может прослужить до 300 лет, хотя на практике, конечно, эти расчеты пока не подтверждены.
Устойчивость к коррозионным процессам и действию агрессивных сред.
Сохранение линейных и радиальных размеров на протяжении всего срока службы.
Низкий коэффициент теплопроводности.
Высокая степень эластичности.
Возможность эксплуатации при температурах ниже нуля. Полиэтилен становится хрупким только при минус 70 градусах.
Низкая масса труб.
Способность противостоять гидравлическим ударам.
Экологическая безопасность.
Простота монтажа.

Как установить канализационную трубу диаметром 300 мм
