Особенности монтажа ревизии канализационного стояка

Рекомендуемый уклон канализационных труб

Уклон канализационных магистралей закладывается на этапе проектирования системы и выполняется в процессе монтажа. СНиП регулируются следующие положения:

1. Минимальный уклон трубы диаметром 50 мм составляет 0,03, то есть 3 см на каждый погонный метр канализационной магистрали.
2. Уклон трубы 100-110мм составляет 0,02 или иными словами 2 см на 1 погонный метр трубопровода.

Уклон измеряется с помощью специального прибора нивелира.

Наименьший уклон канализации зависит от диаметра водоотвода и наглядно представлен в таблице:

Диаметр труб, мм	Нормальный уклон	Наименьший уклон
50	0,035	0,025
100	0.02	0,012
150	0.01	0,007
200	0,008	0,003

Нормативы

Согласно правилам СНиП 2.04.01-85 канализационная ревизия должна устанавливаться на внутренних стояках канализации при монтаже бытовых и производственных сетей.   При этом в СНиП оговорено, что эти изделия должны стоять на стояке в районе верхнего и нижнего этажа в малоэтажном жилом здании. Что касается строений высотой 5 и более этажей, то тут ревизия монтируется через каждые три этажа.

Кроме этого, установка ревизии обязательно выполняется на начале отводной канализационной трубы, к которой на всём протяжении подключается три или больше санитарно-технических прибора, неукомплектованных устройством для прочистки канализации.

Помимо перечисленных выше основных требований в СНиП оговариваются дополнительные нормы на установку ревизии:

1. На горизонтальных участках канализационных труб диаметром 5 см, по которым транспортируются водостоки и незагрязнённые производственные стоки, установка ревизионных люков выполняется через каждые 15 м.
2. Что касается бытовых сточных вод, а также производственных стоков, по составу напоминающих бытовые, то расстояние между фитингами на горизонтальном участке труб составляет 12 м.
3. Для производственных стоков с большим содержанием различных взвешенных частиц прочистка устанавливается через каждые 10 м.
4. Согласно СНиП на горизонтальных участках канализационных труб диаметром 100, 110-150 мм, по которым транспортируются незагрязнённые сточные воды от производства и водостоки, прочистка монтируется через каждые 20 м.
5. На трубах диаметром 100, 110-150 мм с бытовыми стоками, а также производственными стоками, приближенными по составу к бытовым, шаг установки прочистки составляет 15 м.
6. Что касается производственных стоков с большим содержанием взвешенных частиц, то тут шаг ревизии для труб диаметром 100-150 мм равен 12 м.
7. Если на горизонтальном участке используются канализационные трубы диаметром 200 мм и более, то все вышеперечисленные показатели увеличиваются так: незагрязнённые производственные сточные воды и водостоки – 25 м, бытовые стоки и производственные нечистоты с похожим составом – 20 м, производственные стоки с большим количеством взвешенных элементов – 15 м.
8. Согласно СНиП ревизия монтируется в удобном и легкодоступном для обслуживания месте.
9. Канализационная прочистка в подземной трубе устанавливается в колодцах диаметром 0,7 м. При этом днище колодца должно иметь уклон к ревизионному фланцу не менее 0,05 промилле.

Помимо этого, в СНиП упоминается, что ревизионные люки должны быть не только на стояке, но и на поворотах канализации, которые не получится прочистить через фасонные изделия или тройники.

Виды

Ревизия для канализации — отдельный фасонный элемент, представляющий собой тройник с раструбом на одном конце и ревизионным люком на боковом отводе. Изначально элемент изготавливался из чугуна. В домах старой постройки кое-где до сих пор стоят такие ревизии. Современный вид элемента несколько отличается — принципиально изменилась крышка ревизии канализации. Если в чугунных системах она имела овальную форму и крепилась через резиновые прокладки к корпусу на 4 болтах, то нынешние пластиковые крышки круглые и крепятся на резьбовом соединении (попросту навинчиваются на отвод). Это упрощает и ускоряет работу сантехника.

Материалом для изготовления современных видов ревизии могут служить:

• ПВХ;
• полипропилен.

Несомненным лидером является полипропиленовое изделие. Оно способно служить до 50 лет, выдерживать перепады температур и механические нагрузки без разрушений или деформаций. Полипропиленовая ревизия выдерживает нагрев до 950°. Есть типоразмер для канализационных труб диаметром 50 мм (горизонтальная часть системы, к которой подключаются ванны, раковины, кухонные мойки и т.д.), и диаметром 110 мм (для унитазов и стояков).

Существуют разновидности элементов — ревизия и прочистка на канализации, отличия между которыми минимальны. Ревизия используется не только для устранения засоров, но и для доступа внутрь системы с целью выполнения ремонта или иных надобностей. Прочистка — это элемент, который оснащен наклонным отводом и используется только для устранения засоров. Если из ревизии тросик можно направить в любую сторону, то прочистка задает единственно возможное направление, поэтому ее, как правило, устанавливают в конечных точках трубопровода. Внешнее отличие прочистки и ревизии заметно сразу по наклонному среднему отводу. Собственной крышки у прочистки не имеется, обычно устанавливают торцевую заглушку, зафиксированную с помощью мастики.

Монтаж

Для установки нужно очистить места соединения (раструб и гладкий конец трубы) от частиц мусора, пыли. Убедитесь, что в раструбе есть резиновый уплотнитель. Гладкий конец вставляется до упора в раструб и примерно на 10 мм оттягивается назад.

Начинают сборку с канализационных стояков, за ними прокладывают выпуски и отводные трубы. В последнюю очередь устанавливаются унитаз, раковина и прочая сантехника. Сборка начинается с подвала или первого этажа. В СНиП прописано, что канализационные стояки прокладываются вдоль стены или в специальных штробах. При открытом варианте трубы располагаются в углах санузлов, при скрытом – по оси унитаза. От стены стояк должен располагаться на расстоянии 2 см. Трубы диаметром 50 мм прокладываются на расстоянии 4,5 см от стены, диаметром 100 мм – на 7,5 см.

Переломы в раструбах при монтаже стояка не допускаются. Вертикальное отклонение – не более 2 мм на 2 м. Высота установки ревизии – 1 м от пола. Крепятся стояки крючками под раструбами. Диаметр труб должен быть одинаковым по всей длине стояка.

В частных домах ревизию можно установить:

• перед выпуском на колодец;
• на всех стояках выше горизонтальной прокладки труб;
• на горизонтальных изгибах.

Монтаж

Ревизия для канализационных труб устанавливается в процессе монтажа трубопроводной магистрали. В частном доме этажностью не более 3-х ее ставят в стояк на верхнем этаже, точнее чердаке, примерно на высоте около 1 м от пола. Чуть выше на стояковую колонну устанавливают фановый трубопровод.

Внизу ревизия на канализационной трубе ставится перед выпуском — переходом вертикального канализационного стояка в горизонтальный участок (рис. 6).

Установка ревизионного отвода при монтаже стоякового трубопровода не представляет особых сложностей и состоит из следующих операций:

• Обрезают нижнюю 110 мм трубу нужного размера для удобной высоты размещения ревизии при помощи болгарки или ножовки по металлу. Если тройник с ревизионным лючком ставят перед горизонтальным выпуском, этот трубный фрагмент заменяют изогнутым под углом 90 или 45 градусов коленом. Более малый угол изгиба в 45 градусов предпочтительные с точки зрения снижения вероятности засоров, однако, чтобы сделать общий переход с вертикального на горизонтальный участок в 90 градусов, придется использовать еще один фасонный элемент с углом отклонения в 45 градусов (рис. 6).
• Зачищают наждачной бумагой внутренние заусенцы и снимают фаску на наружной кромке обрезанного трубного отрезка.
• Смазывают трубу мыльным раствором и вставляют ее в раструб нижней.
• Покрывают патрубки ревизионного тройника снаружи и изнутри с двух сторон мыльным раствором и помещают его в раструб нижней трубы.
• Поверх тройника в его раструбовый отвод устанавливают следующую трубу стояка и далее собирают колонну вверх аналогичным способом.

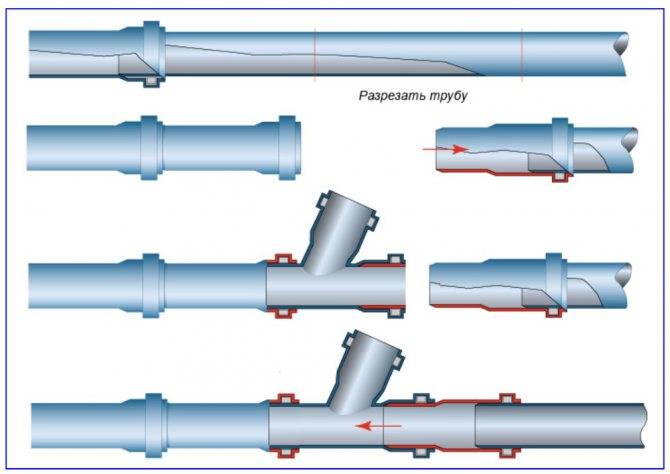

Рис. 7 Принцип монтажа ревизии в уже рабочий трубопровод

Врезка ревизии в трубопровод стояка

Если по каким либо-причинам необходимо установить ревизию в уже смонтированный вертикальный или горизонтальный трубопровод, помимо фасонного тройника понадобится промежуточный элемент — компенсационный патрубок или ремонтную муфту.

Эксплуатация

Рекомендуется устанавливать люки на всех трубах и стояках, так как это поможет моментально справиться с засором. Самой хрупкой частью конструкции является торцевая часть. Механическое давление троса при устранении мусорной пробки могут привести к повреждению ревизии, в результате чего появляются трещины, через которые сочится грязная вода и проходят скопившиеся газы.

Предлагаем ознакомиться Наливной пол в квартире своими руками

Толщина элемента должна быть не менее 2 мм. Если ревизия устанавливается в канале или коробе, напротив тройника выполняется люк для свободного доступа. На внешней канализационной сети над люками устраивают смотровые колодцы. По правилам СНиП расстояние между ними должно составлять 10 м, а на возвышении – от 3 до 5 м. Вертикальную установку ревизий используют на стояках внутри дома.

Монтаж выполняется по алгоритму:

1. Проверяется наличие резиновой прокладки в месте соединения.
2. Торцы элементов очищаются от грязи.
3. Гладкий конец вставляется в раструб на глубину не менее 10 мм.
4. Монтируются стояки на расстоянии 20 мм от стены и ревизии на высоте в 1 м над полом.
5. Выполняется разводка с выступами и отводными участками, трубопровод с диаметром 50 мм располагается от стены на расстоянии 45 мм, при сечении 110 мм – на расстоянии 75 мм.
6. Устанавливаются сантехнические приборы.

Доступ к ревизии должен быть всегда свободным

Засоры образуются от упущенных в унитаз тряпок, вываленного содержимого кошачьих лотков, песка и бытовых отходов.

Для устранения пробки используют вышерасположенную по ходу воды ревизию. Её открывают и начинают прочистку с помощью вращательного движения троса. Во время мероприятия следует следить, чтобы он проходил без образования петель. Тряпки наматываются на устройство и вытаскиваются. При эксплуатационном засоре рекомендуется для проверки спустить в канализацию после прочистки несколько вёдер горячей воды. Воду подают прямо в люк устройства, так как она успевает охладиться по пути от установленной сантехники.

Если в процессе эксплуатации выявляются проблемные места, в которых собирается мусор, устраивают новый люк: обрезают канализационный трубопровод выше раструба, срез зачищают от неровностей, убирают фаску и в расширение устанавливают ревизию. Для последующего соединения используют патрубок.

Торцевая часть ревизии самая хрупкая. При устранении засора трос сильно давит именно на этот участок конструкции, из-за чего на ней появляются трещины. В дальнейшем через такие повреждения может проникать неприятный запах и сточные воды

При выборе ревизии нужно в первую очередь обращать внимание на это, особенно если трубы выполнены из поливинилхлорида

Предлагаем ознакомиться Как почистить ершик для унитаза до бела и как часто менять

Для установки нужно очистить места соединения (раструб и гладкий конец трубы) от частиц мусора, пыли. Убедитесь, что в раструбе есть резиновый уплотнитель. Гладкий конец вставляется до упора в раструб и примерно на 10 мм оттягивается назад.

Начинают сборку с канализационных стояков, за ними прокладывают выпуски и отводные трубы. В последнюю очередь устанавливаются унитаз, раковина и прочая сантехника. Сборка начинается с подвала или первого этажа. В СНиП прописано, что канализационные стояки прокладываются вдоль стены или в специальных штробах. При открытом варианте трубы располагаются в углах санузлов, при скрытом – по оси унитаза. От стены стояк должен располагаться на расстоянии 2 см. Трубы диаметром 50 мм прокладываются на расстоянии 4,5 см от стены, диаметром 100 мм – на 7,5 см.

Переломы в раструбах при монтаже стояка не допускаются. Вертикальное отклонение – не более 2 мм на 2 м. Высота установки ревизии – 1 м от пола. Крепятся стояки крючками под раструбами. Диаметр труб должен быть одинаковым по всей длине стояка.

В частных домах ревизию можно установить:

• перед выпуском на колодец;
• на всех стояках выше горизонтальной прокладки труб;
• на горизонтальных изгибах.

Особенности использования

Эксплуатация ревизии носит эпизодический характер. Есть немало элементов, которые вообще ни разу не использовались за все время службы, поэтому опыта работ с подобными устройствами у домашних мастеров нет

Принципиальных требований к использованию ревизий не существует, единственным условие является аккуратность и внимание — тросиком легко повредить края отвода, что нарушит герметичность соединения крышки и патрубка. От этого могут появиться дурной запах и протечки, что потребует трудоемкой замены всего элемента

Во время прочистки следует учесть опасность и действовать максимально аккуратно, тогда результат работы будет полностью ожидаемым и благоприятным.

Правила установки

Монтаж ревизии предусматривается СНиП 2.04.01-85. В панельных домах лючки устанавливают через 3 пролёта, в пятиэтажном доме их местоположение в вертикальном стояке ограничивается первым, третьим и пятым этажами.

На горизонтальных участках элементы устраивают на расстоянии 8 или 10 м, а также на поворотах и разветвлениях. Ревизии с диаметром 50 мм устанавливаются на чистых производственных стоках каждые 15 м, на бытовых трубопроводах – через 12 м, на загрязнённых промышленных водах – с отрезками в 10 м. Для элементов с диаметром 110 мм при тех же условиях принимаются расстояния: 15, 20 и 12 м.

Для сборки внутренней канализационной системы используют трубы d50 мм и d110 мм. При скрытой прокладке необходимо установить смотровой люк напротив ревизии, над подземной канализацией – колодец.

Предлагаем ознакомиться Материалы для облицовки стен в ванной

На улице канализационные трубы прокладывают ниже уровня промерзания почвы. Для удобного доступа и защиты труб от плохих условий сооружают смотровой колодец.

От длины системы зависит расстояние между колодцами:

• на ровной поверхности каждые 8–10 м;
• на возвышенностях – 3–5 м.

Для наружных работ используют элементы, которые могут выдержать нагрузку почвы и не деформируются на морозе.

Вертикальная установка используется в офисных и жилых зданиях. Канализационная ревизия в домах выше 5 этажей устанавливается минимум каждые 3 этажа, в других случаях – на первом и последнем. Для удобства ставится на поворотах (более 450), ответвлениях, ловушках.

При горизонтальной сборке элементы ставятся с учетом сточных вод:

• водостоки, незагрязненные промышленные – труба d50 мм 15 м друг от друга, d110 мм –15 м;
• бытовые, близ прилегающие к ним производственные – 12 м и 20 м;
• промышленные с твердыми частицами – 10 м и 12 м.

Канализационная ревизия не ставится:

• при прохождении стояка через любое помещение, где расположено предприятие;
• на проложенных под потолком трубах (в этом случае необходима прочистка с выводом на следующий этаж).

Прочистка немного отличается от ревизии. Это косой тройник с одним или двумя отводами под определенным углом. Прочистка позволяет без проблем использовать трос и устранить скопившийся мусор. Герметичность элемента обеспечивает заглушка на мастике.

Монтаж

От правильно выбранного места установки напрямую зависит дальнейшая работа всей системы. Для этого составляют подробный проект, в котором указывают материал изготовления труб, их диаметр, порядок подключения горизонтальных и вертикальных магистралей. Наряду с этими параметрами указывают те участки, где необходима ревизия. Прочистка канализационная — процесс сложный, требующий обеспечения условий ее проведения. Поэтому место монтажа выбирают исходя из следующих условий:

1. В местах с наиболее высокой вероятностью возникновения засоров.
2. Со свободным доступом к люку. Выполнению процедуры очистки не должны препятствовать посторонние предметы или ограниченное пространство.

В зависимости от места установки выделяют 2 вида канализационной ревизии – для внутренних и наружных трубопроводов.

Назначение

Тратить большое количество времени на выяснение, для чего нужна ревизия в канализации, не приходится — элемент обеспечивает доступ сантехникам во внутреннее пространство канализационных трубопроводов и используется для оперативного устранения засоров. В большинстве случаев проблему удается решить при помощи обычного вантуза, но иногда засор возникает там, где его устранение возможно только при помощи сантехнического тросика. Причин возникновения засоров много, основными из них являются жировые отложения на внутренних стенках трубопроводов и мелкие неровности, шероховатости или перепады сечения в местах присоединения элементов системы.

Засоры возникают в виде небольших утолщений налета на стенках и быстро прогрессируют, перекрывая все сечение канализационной трубы. Если эта проблема появляется в вертикальном стояке многоквартирного дома, для жителей одной из квартир это будет катастрофой, особенно, если она расположена на нижнем этаже. Все стоки, которые не могут выйти по стояку, находят выход через сифоны унитазов и других сантехнических приборов.

пример

Наличие ревизионных люков позволяет упростить и сократить время устранения проблем. Работать с тросиком большой длины сложно и малоэффективно, но, используя ревизионные люки, можно быстро добраться до проблемного участка.

https://youtube.com/watch?v=WcJ6wDA53uM

Правила установки канализационного стояка

Местом расположения канализационного стояка чаще всего является туалет или ванная комната. Согласно СНиП, канализационный стояк может быть открытого или закрытого типа, однако в любом случае, расстояние от трубы до стены должно составлять не менее 2 см. Главные правила, которые необходимо соблюдать при проведении монтажных работ:

1. Диаметр стояка должен быть одинаковым на всей протяжности.
2. Диаметр стояка необходимо рассчитывать в зависимости от количества отводимой сточной воды.
3. Канализационные стояки должны располагаться строго вертикально.
4. Каждый канализационный стояк заканчивается вентиляцией, что выводится на крышу или чердак дома.
5. Для прочистки канализационные стояки оборудуются специальными ревизиями.

Установка канализационного стояка

Материалы для канализационной ревизии и ее размеры

Для внутренней канализации чаще всего используются элементы, изготовленные из полипропилена. Отличительной их чертой является серый цвет. Так что спутать их ни с чем невозможно.

Для внешней канализации в таком виде ревизия не используется, так как необходимы специальные смотровые колодцы. Вот почему этот фасонный элемент имеет всего лишь два размерных исполнения:

1. Диаметром 50 миллиметров.
2. Диаметром 110 миллиметров.

Отсюда и все другие размерные и весовые показатели. Элемент диаметром 50 миллиметров имеет вес 0,075 килограмма и длину 115 миллиметров. Соответственно, 110-миллиметровое изделие — 0,33 килограмма и 185 миллиметров.

Ревизия для канализации устанавливается в систему канализационной сети раструбной разводкой, так что с ее монтажом никаких проблем не возникает

Единственное, на что необходимо обратить внимание — это место установки. Оно должно быть максимально доступным

Ведь данный элемент предназначен для того, чтобы через него контролировать движение канализационных стоков и при необходимости проводить очистку трубопровода. А в таком непростом процессе нужны специальные инструменты и приспособления, имеющие большие габариты.

Канализационная сеть под контролем

Кстати, устанавливать ревизионный фасонный элемент можно как в горизонтальной плоскости, так и в вертикальной. Здесь больше важна герметичность и удобство эксплуатации.

Какими еще достоинствами обладает полипропиленовая ревизия?

• Она может выдерживать температуру канализационных стоков до +95С.
• Имеет очень гладкую внутреннюю поверхность, что является гарантией отсутствия засоров.
• Ее не нужно окрашивать.
• Срок службы, который гарантирую производители, составляет 50 лет.
• Это изделие изготавливается из очень эластичного материала, который может выдерживать достаточно большие нагрузки. Оно не ломается даже при очень низких температурах.
• Это химически стойкое изделие, что является немаловажным фактором для бытовой канализации.

Монтаж

Ревизия для канализационных труб устанавливается в процессе монтажа трубопроводной магистрали. В частном доме этажностью не более 3-х ее ставят в стояк на верхнем этаже, точнее чердаке, примерно на высоте около 1 м от пола. Чуть выше на стояковую колонну устанавливают фановый трубопровод.

Внизу ревизия на канализационной трубе ставится перед выпуском — переходом вертикального канализационного стояка в горизонтальный участок (рис. 6).

Установка ревизионного отвода при монтаже стоякового трубопровода не представляет особых сложностей и состоит из следующих операций:

• Обрезают нижнюю 110 мм трубу нужного размера для удобной высоты размещения ревизии при помощи болгарки или ножовки по металлу. Если тройник с ревизионным лючком ставят перед горизонтальным выпуском, этот трубный фрагмент заменяют изогнутым под углом 90 или 45 градусов коленом. Более малый угол изгиба в 45 градусов предпочтительные с точки зрения снижения вероятности засоров, однако, чтобы сделать общий переход с вертикального на горизонтальный участок в 90 градусов, придется использовать еще один фасонный элемент с углом отклонения в 45 градусов (рис. 6).
• Зачищают наждачной бумагой внутренние заусенцы и снимают фаску на наружной кромке обрезанного трубного отрезка.
• Смазывают трубу мыльным раствором и вставляют ее в раструб нижней.
• Покрывают патрубки ревизионного тройника снаружи и изнутри с двух сторон мыльным раствором и помещают его в раструб нижней трубы.
• Поверх тройника в его раструбовый отвод устанавливают следующую трубу стояка и далее собирают колонну вверх аналогичным способом.

Рис. 7 Принцип монтажа ревизии в уже рабочий трубопровод

Врезка ревизии в трубопровод стояка

Если по каким либо-причинам необходимо установить ревизию в уже смонтированный вертикальный или горизонтальный трубопровод, помимо фасонного тройника понадобится промежуточный элемент — компенсационный патрубок или ремонтную муфту.

Виды

Современные канализационные системы монтируются из труб на основе полипропилена и ПВХ. Для наружных конструкций используют изделия оранжевой расцветки, для внутридомовых — серой. Между собой трубы соединяются посредством раструба — конусообразной части одного конца трубы. Во время монтажа ровный конец одного трубопровода помещается в раструб другого, затем проводится герметизация с помощью клеящего состава или уплотнителя из резины.

Преимущества ревизии из полимеров:

• Стойкость на деформацию в холодное время года и при воздействии температур до 95°С;
• идеально ровная внутренняя часть, существенно снижающая риск засора;
• не требуется покраска;
• долговечность (до 50 лет);
• стойкость к агрессивным средам.

Преимущества ревизии из ПВХ:

• Отсутствие коррозии;
• легкий вес;
• простота монтажа без применения специальных инструментов.

Ревизия канализационная, независимо от материала изготовления, имеет следующие параметры:

• Для труб с сечением 50 мм: длина 115 мм.
• Для изделий с DN 110 мм: длина 260 мм.

Наиболее оптимально установить ревизионный тройник на всех трубах и основном стояке. Это позволит проводить регулярное обслуживание и чистку сети, чтобы избежать засорения

Очень важно, чтобы присоединительные стыки были тщательно герметизированы во избежание проникновения в помещение запаха нечистот

Ревизия для внутренней канализации

Как выбрать правильный диаметр сточной трубы

Ещё на этапе первоначальной проектной документации должны быть согласованы размеры канализационных труб в будущем здании. В 90% случаев для проведения сточной системы в санузле применяются детали, диаметр которых начинается со 100 мм. Для установки системы в ванной комнате, либо на кухне достаточно будет воспользоваться трубопроводом в 50 мм. Разница в приведённых значениях выбрана неспроста. Она обуславливается сразу несколькими факторами:

1. Унитаз — сантехнический прибор, особенностью которого является прохождение за короткий временной отрезок значительного объёма воды (при нажатии на кнопку смыва). При этом вода может содержать твёрдые частицы, справится с которыми элементам сточной конструкции с меньшими размерами окружности, нежели приведённые выше, будет проблематично. Появляется высокая вероятность засоров.
2. Даже не глядя на то обстоятельство, что при спуске воды с ванны её объём ничуть не меньше объёма вод из унитаза, диаметр канализационной трубы будет меньшим благодаря простому правилу гидравлики — проходимость системы должна быть равна тому значению, обеспечиваемому в месте с наиболее узким параметром окружности. Это значение выпуска в ванной комнате значительно меньше, чем в туалете. Поэтому монтировать детали с большим диаметром нецелесообразно.

Необходимые уклоны труб (Пример — 1:30. Где 1 погонный метр на 30мм уклона)

Что такое ревизия

Прежде всего, следует разобраться, что такое ревизия в канализации. Фактически, это фасонный элемент в форме тройника, средняя часть которого используется не для присоединения отводной линии трубопроводов, а служит люком для доступа во внутреннюю полость канализационной системы. Этот люк снабжен крышкой, которая крепится либо на 4 болтах, либо на резьбе. Ревизия в канализации — не просто нужный, удобный и полезный элемент, ее наличие обусловлено требованиями СНиП (в частности, СНиП 2.04.01-85), и прочих нормативных документов. Согласно нормативам, ревизия устанавливается:

• на канализационном стояке верхнего и нижнего этажа;
• в домах с количеством этажей больше 5 ревизионные люки должны быть смонтированы через каждые 3 этажа;
• ревизия канализации должна присутствовать на горизонтальных трубопроводах диаметром 50 мм, транспортирующим сточные воды, не реже, чем через каждые 15 метров длины;
• на трубопроводах, по которым передвигаются бытовые сточные воды, расстояние между прочистками и ревизиями внутренней канализации составляет 12 м;
• для ливневой канализации или производственных стоков расстояние не должно превышать 10 м;
• на горизонтальных отводах, ведущих к нескольким (3 и больше) сантехническим приборам, не снабженных собственными устройствами для доступа в систему.

Для соблюдения этих требований необходимо, чтобы количество ревизок (рабочих отверстий) в системе было подсчитано и внесено в рабочий чертеж еще на стадии проектирования.

Монтаж

Установка элемента в систему производится обычным способом, так же, как ставят обычные части трубы или тройники. Монтаж не составляет никакой сложности и не отнимает много времени — один конец вставляется в раструб предыдущего элемента, а в раструб ревизии вставляется следующая часть трубопровода. Оптимальным вариантом является сборка системы во время ее создания, когда рабочий процесс ведется последовательно и не требует дополнительных усилий. Нередко камнем преткновения становится высота установки ревизии на канализационном стояке. Многие пользователи интересуются, где можно узнать в точности, сколько сантиметров от пола должно быть до ревизионного люка В СНиПах или иных справочниках определяется только расстояние между точками установки ревизий по горизонтали или по вертикали, на внутренней или наружной части системы. Какова должна быть высота установки от пола — не регламентируется нигде. Некоторые специалисты приводят значения 1,2-1,5 м, но и с этими значениями можно поспорить. Основными критериями должны быть:

• удобство работы для сантехника;
• уровень установки должен превышать высоту унитаза и раковины.

При этом, конкретных указаний на этот счет нигде не имеется, поэтому представление о правильной высоте монтажа ревизии у каждого специалиста свое. В конечном счете, где именно сделать ревизию решают в каждом случае по-разному

Важно помнить, что тросик во время прочистки бывает направлен как вниз, так и вверх, поэтому слишком большая высота неудобна так же, как и слишком маленькая

Монтаж канализационного стояка

В многоквартирном доме монтаж стояка канализации производится специалистами. В частном доме установку этого элемента системы можно производить самостоятельно.

Что необходимо приготовить

Перед началом установки стояка требуется подготовить:

• пластиковую трубу нужной длины. Диаметр канализационного стояка зависит от объема сточных вод. Он должен составлять не менее 110 мм;
• манжеты для перехода с пластика на чугун и обратно (необходимо для замены стояка в городской квартире);
• крестовины, тройники и другие фитинги, необходимые для сборки стояка и подключения всех необходимых элементов системы;
• компенсационный патрубок;
• ревизия;
• хомуты для крепления устройства к стене;
• герметик для надежного обустройства соединений труб и фитингов;
• штукатурка, необходимая для заделывания образовавшихся отверстий в стенах и на крыше.

Среди оборудования, которое необходимо для проведения монтажных работ, можно выделить:

• защитные очки и перчатки для монтажника;
• болгарка;
• может потребоваться перфоратор;
• молоток и зубило;
• лестница;
• отвертки.

Схема проведения установки

Если в квартире происходит замена канализационного стояка, то работы по установке нового оборудования следует начинать с демонтажа старой системы. Для этого необходимо выполнить такие действия:

1. предупредить соседей, чтобы они не пользовались канализацией во время проведения работ, и перекрыть воду;
2. в верхней и нижней части старого стояка сделать надпилы приблизительно на половину диаметра;

Обрезка старого стояка канализации

1. после нескольких ударов по трубе она должна быстро разломиться, после чего остатки трубы будет легко удалить;
2. оставшиеся участки требуется тщательно очистить от грязи и налета;
3. для предотвращения запаха и иных неприятных эффектов открытые участки трубы рекомендуется закрыть полиэтиленовой пленкой.

Все работы по демонтажу надо производить аккуратно, не допуская сильных ударов по трубе, способных привести к ее расколу и повреждениям у человека.

Установка нового стояка включает в себя следующие этапы:

1. на остатки чугунного стояка надеваются резиновые манжеты для надежного соединения с пластиком;
2. к манжетам крепятся пластиковые тройники и переходники;

Установка переходника в резиновую манжету

1. осуществляется предварительная сборка канализационного стояка с установкой ревизии (специальное отделение для проверки системы) и иных необходимых элементов;

Сборка и примерка канализационного стояка перед окончательной установкой

1. к стенам крепятся хомуты – держатели стояка. В обычной квартире достаточно установить 2-3 крепления;

Установка хомутов и креплений

1. в тройник помещается компенсационный патрубок, необходимый для обустройства надежного соединения пластиковых труб;
2. производится окончательная установка стояка и крепление системы к стене;
3. все стыки дополнительно герметизируются.

Если монтаж стояка производится в загородном доме, то установщику необходимо правильно обустроить переходы стояка через стены, потолок и крышу. Для этого применяются специальные фитинги, а место прохода укрепляется цементом и специальным картоном.

Переход канализационного стояка через перекрытия

При правильной установке и пошаговом выполнении указанной схемы канализационный стояк будет функционировать длительное время.
