Полипропиленовые отводы для канализации
Канализационные отводы из серого полипропилена используются только внутри помещений, для наружных диаметров канализационных труб в 110 мм применяют изделия с углами поворота 15, 30, 45, 67, 87 градусов. Изделия из полипропиленового пластика имеют следующие основные характеристики:
- Полипропилен боится ультрафиолетового излучения, поэтому применяется только внутри помещений.
- Нейтральность по отношению к кислотным, щелочным и спиртовым растворам и неорганическим соединениям.
- Температура плавления материала около 170 С., при эксплуатации допустимая температура рабочей жидкости не должна превышать 95 С.
- Температура хрупкости материала составляет от -20 до -25 С.
Рис. 7 Отвод канализационный — виды и размеры
Нюансы эксплуатации
После ввода в эксплуатацию канализация требует бережного отношения и периодического обслуживания.
Правила использования несложны в выполнении:
- не разрешается стучать по трубам и отводам, размещать на них посторонние предметы;
- рядом с трубопроводами запрещено хранить тару с легковоспламеняющимися веществами;
- на полипропиленовые и ПВХ детали канализации запрещено воздействовать открытым огнём, например, для разморозки;
- допускается скрывать трубопроводы легкосъёмными конструкциями;
- гидрозатворы сантехприборов при перерыве в эксплуатации заполняют водой минимум раз в 25 дней;
- запрещена прочистка пластиковых трубопроводов металлическими ёршиками и щётками;
- нельзя изменять углы наклона труб и отводов;
- после разборки системы меняют резиновые уплотнительные кольца;
- при замене деталей разрешается использовать только аналогичные виды — например, нельзя вместо чугунной детали установить пластиковую;
- допускается как временная мера при авариях накладка на повреждённую трубу резиновой манжеты.
При монтаже любой трубопроводной системы всегда возникает необходимость в изменении ее направления – это происходит с помощью встраиваемых в магистраль деталей, называемых отводами. В бытовых системах вывода серых и фекальных вод таким элементом для изменения направления линии является отвод канализационный, изготавливаемый из различных материалов и имеющий несколько типоразмеров.
При самостоятельном монтаже канализационной линии в быту в основном используют пластиковые виды трубопроводов, при этом отводы для канализации внутри и снаружи зданий имеют некоторые отличия. Знание их технических характеристик поможет провести правильный монтаж наружной и внутренней канализационной магистрали с соблюдением технологии без лишних финансовых затрат.
Рис. 1 Какие бывают канализационные трубы
Что такое прочистка
В санитарных нормах и правилах упоминается и прочистка, являющаяся аналогом ревизии. Элемент довольно часто используется в бытовых системах канализации, и каждый опытный сантехник, в отличие от любителей, знает, что это такое.
Прочистка представляет собой фасонную деталь в виде обычного тройника с раструбовым косым отводом, расположенным под углом 45 градусов к центральной оси. С ее помощью также можно прочистить канализационный трубопровод.
Прочистка может устанавливаться как вертикально, так и в горизонтальном положении по направлению потока. Для герметизации бокового отверстия в раструб вставляют заглушку.
Основное отличие прочистки от ревизии — возможность проведения чистки (проверки) только в одном направлении — для этого и нужен угол отвода в 45 градусов.
Прочистку обычно помещают на начальных и конечных глухих участках трубопроводов, в местах изменения направлений.
Рис. 6 Прочистка в зоне перехода стояка в горизонтальный выпуск – принцип работы
Материал изготовления
На рынке представлены фасонные изделия из таких материалов:
- Сталь. В быту при монтаже канализации применяется крайне редко. Это обусловлено склонностью металла к коррозии и сложностью монтажных работ. Для устройства стального канала нужно применять сварку. В ходе операции нарушается тонкий слой покрытия стальных труб, что приводит к более скорому их износу. Для продления срока эксплуатации стального коллектора используют оцинкованный металл.
- Чугун. Прочный материал, имеющий внушительный вес. Работать с чугуном также неудобно, как и со сталью. Монтаж трубопровода проводится с применением электросварной техники, пайки или других трудоемких методов. Фасонные чугунные элементы не оснащены уплотнителями. Металл склонен к коррозии, особенно при монтаже внешней части канализации. На внутренних стенках чугунного отвода быстро образуется иловый нарост.
- Керамика. Для такого водоотводного канала присущи длительный срок эксплуатации, высокая скорость потока за счет гладких внутренних стенок и удобство монтажа. Однако стоимость, как и вес керамического отвода, высоки для частного мастера.
- Полиэтилен низкого давления (ПНД). Фасонные элементы имеют черный цвет и используются только при устройстве наружной канализации. В частном строительстве ПНД не используется. Его основное назначение – устройство промышленных и центральных городских магистралей. Монтаж полиэтиленовых туб производится методом пайки или с использованием специальных муфт. Полиэтилен низкого давления инертен к агрессивным включениям и не реагирует на температурные перепады.
- Поливинилхлорид (ПВХ). Оптимальный материал отвода для частного строительства. Монтаж всех элементов канализации из ПВХ происходит враструб. Это серьезно облегчает процесс строительства. Для внутренних работ применяют отводы серого цвета, для наружных — коричневого. ПВХ не боится агрессивных сред и имеет низкую теплопроводность. Наружная часть канализации замерзнет в грунте с меньшей долей вероятности, чем чугунная или стальная сеть.
- Полипропилен. Отводы из этого материала пригодны к монтажу внутри здания, поскольку ПП боится ультрафиолета. Фасонные элементы оснащены раструбами для упрощенного монтажа. По полипропиленовым трубам можно пускать жидкость до 95 градусов. Материал этого не боится.
Сталь

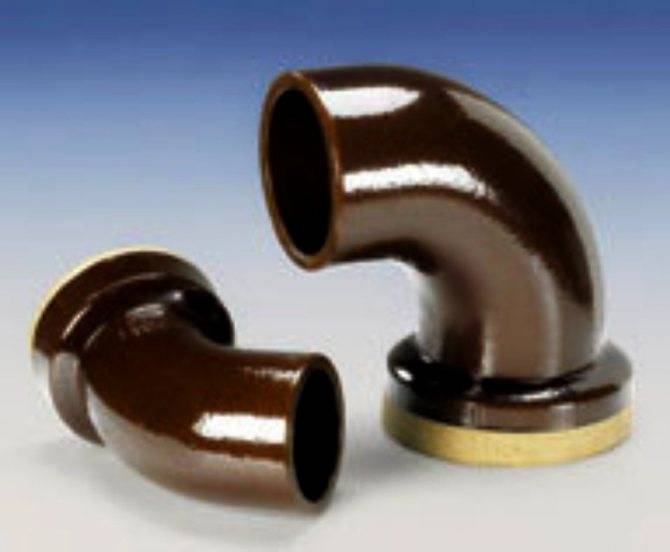

Керамика
Чугун
При устройстве коллектора важно использовать все элементы из одного материала. При необходимости объединения нескольких разноплановых деталей используют специальные переходники
Чаще это отводы для гофрированных труб.
Все без исключения фасонные элементы производятся строго по ГОСТ. В противном случае процесс монтажа и дальнейшей эксплуатации системы будет вызывать затруднения.
Для внутренней канализации ↑
Для всех видов соединений канализационного трубопровода внутреннего типа из чугуна ГОСТ предусматривает такие параметры фитингов:
заглушки – диаметр от 100 мм;
Фото: заглушки
(для всех фото чугунных фитингов в этой категории)
компенсационные патрубки – диаметр меньший 100 мм, больший – от 210 до 490 мм;
Фото: компенсационные патрубки
крестовины – диаметры отверстий 100 мм;
Фото: крестовины
тройник 45˚ — диаметр наименьшего нижнего раструба, а также двух верхних от 50 до 150 мм;
Фото: тройник 45˚
тройник 90˚ — все диаметры от 50 до 150 мм;
Фото: тройник 90˚
муфта – диаметр от 50 до 150 мм;
Фото: муфта
отводы – диаметр от 50 до 150 мм;
Фото: отводы
отводы 135˚ — диаметр от 50 до 150 мм;
Фото: отводы 135˚
переходы или редукции – диаметр наименьший от 50 до 150, наибольший – 100мм;
Фото: переходы или редукции
ревизии – диаметр от 50 до 150 мм.
Фото: ревизии
Назначение крестовины и материал изготовления
Крестовина используется для подключения к стояку двух и более водоотводов Крестовина – это незаменимый элемент в канализационном трубопроводе, служит для подключения дополнительных коммуникационных ответвлений. Сантехнические изделия изготавливают из прочного материала. Они имеют гладкую внутреннюю поверхность, что способствует снижению рисков образования засоров в канализационной магистрали.
Современные фитинги производятся из полипропилена и ПВХ. Полипропиленовые изделия износостойки, не издают лишнего шума, прекрасно работают при температуре до 95 градусов. Также они невосприимчивы к разнообразным химическим веществам, перед применением не нуждаются в дополнительном покрытии либо покраске. Качественная крестовина довольно эластична, а это значит, что ее применение способствует бесперебойной эксплуатации канализационной системы в продолжение полувека.
Поливинихлоридные детали чуть менее прочны и износостойки. Но они стоят дешевле.
Не вышли из применения и чугунные крестовины для разводки канализационных труб. Благодаря прочности, ЧК используются в промышленности, на горнодобывающих предприятиях, химических заводах и других типах производств.
Как изменить высоту приемного отверстия в стояке
Если вы переносите приемное отверстие ниже, учитывайте, что стояк – общедомовая коммуникация. Если вы что-то сделаете неправильно, и лишите соседей сверху возможности нормально пользоваться туалетом, ничем хорошим для вас это не обернется.
Если вы врезаете канализацию в стояк ниже, чем она подключена, учитывайте следующее. Без повреждения плиты перекрытия минимальная высота приемного отверстия от пола 2,5 см. Чтобы подключить лежак к стояку, необходимо использовать хомут, который перекрывает сливное отверстие не меньше, чем на четверть диаметра в каждую сторону.
Диаметр лежака 90-110 мм, поэтому, чтобы опустить ниже, чем на 2,5 см, необходимо повредить плиту перекрытия.
Подробно процесс подключения к стояку описан в статье Врезка в канализационную трубу — основные правила и моменты врезки.
Если вы не профессиональный строитель, не повреждайте плиту перекрытия. Это опасно для жизни. По российскому законодательству внесение изменений в конструкцию здания без согласования с городским отделом архитектуры незаконно, и карается крупным штрафом.
Если минимальное расстояние от пола до приемного отверстия стояка не позволяет создать правильный уклон, поднимайте приемное отверстие лежака. Для этого поднимайте уровень пола или уровень установки сантехнических приборов.
Рекомендуемые размеры труб
Выбор деталей для канализации зависит от их назначения и размеров.
Для внутренней канализации
Пластиковые конструкции выбирают, опираясь на установленные нормы и правила.
Назначение деталей | Внутренний диаметр труб, мм |
Стиральные и посудомоечные машины | 25 |
Ванна, биде и раковина | 30-47 |
Кухонная мойка, душевая кабина и ванна | 38-50 |
Совместный слив (душ, раковина, ванна), разводка системы внутри дома | 50 |
Отводы стояка | 70-86 |
Центральный стояк и унитаз | 100-118 |
Для внешней канализации
Назначение деталей | Внутренний диаметр труб, мм |
Вывод сточных вод к очистительным системам | 150-190 |
Баня, сауна | 200 |
Бассейн | 240-300 |
Городские канализационные магистрали | 300-1100 |
При этом нужно, чтобы размер горизонтального трубопровода совпадал, но не превышал диаметр стояка, иначе будут образовываться засоры. Широкие трубы выбирают для монтажа слива от унитаза, т. к. через них проходят стоки неоднородного состава. При образовании вакуума в пластиковом отводе произойдет сбой в работе канализации. Зазор позволит вытеснить воздух, находящийся под давлением.
Источник
Виды фитингов для устройства наружных канализационных систем
Стыковочные ПВХ элементы наружной канализации, чтобы не путать, изготавливают оранжевого (коричневого) цвета. Они еще отличаются прочностью, утолщенными стенками, имеют высокий класс жесткости и большие размеры. Основные виды фасонных частей совпадают в обеих канализационных системах, изменяется лишь диаметр. Есть комплектующие, специально изготовленные для наружной системы, к ним относятся:
- трехраструбный тройник – обеспечивает слияние трех оводов меньшего диаметра в трубу основного стока большей окружности;
- переходник между разными диаметрами и материалами труб;
- обратный клапан – предотвращает циркуляцию стоков в обратном направлении по причине засорения или переполнения системы. Одного клапана достаточно для наружной канализации небольшого приватного дома, но не для многоэтажки, где он может быть установлен только на отдельную квартиру;
- сифон с двумя коленами – гидрозатворное соединение, включаемое в трубопровод перед приемником стоков;
- седёлка – деталь, оформленная как седло с входным отверстием посередине, служит подключением дополнительного отвода к уже рабочей системе. Седёлка приклеивается, обхватывая основную трубу, а ее раструб соединяется с отводом.
Некоторые типы фасонных частей позволяют сделать отвод от действующего трубопровода
Напорная канализационная сеть с давлением 6-11 атм., предполагает применение фланцевой стыковки, то есть специальных фитингов (в основном муфт), снабженных резиновой прослойкой и болтовой стяжкой. Соединение отличается особой прочностью, защитой от протечки, возможностью быстрой дальнейшей замены.
Разновидности канализационных фитингов
Существует несколько разновидностей канализационных линий:
- пластиковые;
- чугунные;
- керамические;
- асбоцементные.
Все эти разновидности имеют собственные характеристики, плюсы и минусы. Под каждый тип выпускаются свои фитинги для труб канализации. Преобладающим вариантом является пластиковая система, которая быстро монтируется, имеет малый вес и низкую стоимость. Основным достоинством этих каналов считается высокая скорость сборки. Канализационные трубы и фитинги ПВХ (или полипропиленовые) имеют два варианта соединения:
- под резиновое кольцо;
- под клей.
Чаще всего применяют изделия из ПВХ с присоединительным элементом в виде резинового кольца, поскольку сборка таких линий не составляет труда даже абсолютно неподготовленному человеку.
Фитинги для канализационных труб ПВХ выпускаются в соответствии с действующими размерами труб. Их конструкция позволяет изменить направление, соединить линии встык или сделать ответвление канала. В продаже имеются:
- муфта. Используется для прямого соединения двух одинаковых каналов;
- редукция. Элемент, Действующий по принципу муфты, но предназначенный для стыковки труб разного диаметра;
- ревизия. Это род муфты с отверстием в центральной части. Оно плотно закрыто резьбовой крышкой и применяется для проведения прочистки или иных работ;
- тройник. Обеспечивает прямой проход и отвод под углом 45° или 90°;
- крестовина (иное название — четверник канализационный). Это большая группа фитингов, способных соединять линии в одной плоскости или с пересечением, предназначенная для присоединения каналов одинакового или разного диаметра;
- отвод. Фитинг, обеспечивающий изгиб линии на 30°, 45° или 90°;
- компенсационный патрубок. Нужен для замены вырезанного дефектного участка, способен компенсировать тепловое расширение линии;
- заглушка. Устанавливается на свободном торце трубы и обеспечивает герметичность внутренней полости канала;
- обратный клапан. Препятствует перемещению стоков в обратном направлении;
- вентиляционный клапан. Предназначен для нормализации давления воздуха внутри системы, предохраняет гидрозатворы сантехники от срыва.
Существуют также гибкие соединения, состоящие из эластичного гофрированного участка трубы. Они используются в случаях, когда угол стыка линий нестандартный и требует подгонки по месту.
Фитинги для внутренней части системы
Фитинги для канализации, размещенной внутри здания, имеют серый цвет. Это позволяет легко отличить их от других элементов и не допустить путаницы. Материал труб и фитингов для внутренних канализационных линий должен совпадать, поскольку здесь постоянно производится сброс горячей воды.
Размеры присоединительных патрубков в точности совпадают с параметрами труб, что облегчает сборку и исключает ошибки при покупке фурнитуры. Для монтажа продаются специальные хомуты из металла или пластика, позволяющие фиксировать каналы на стене или на полу.
Если используются клеевые соединения, необходимо давать некоторое время для застывания состава. Соединения под резиновое кольцо можно эксплуатировать тотчас после установки. Некоторые источники рекомендуют усиливать стыки герметиком или обматывать их снаружи специальной лентой. Однако, подобные фитинги вполне могут работать без дополнительных мер.
Наружные фитинги
Для сборки наружных частей системы используются оранжевые канализационные трубы и фитинги, размеры которых соответствуют принятым стандартам. Наиболее распространенная разновидность — образцы диаметром 110 мм. Наружные части системы располагаются под землей и выдерживают немалые механические нагрузки. Горячей воды в них практически не бывает, поэтому основной упор делается на кольцевую прочность и морозоустойчивость. Монтаж таких труб может производиться в зимнее время, поэтому пользователи предпочитают фитинги под резиновое кольцо. Элементы под клеевое соединение тоже используются, но не пользуются высоким спросом из-за сложности сборки.
Состав элементов наружной канализации мало отличается от номенклатуры внутренних линий. Он дополнен двухколенным сифоном, образующим гидрозатвор и не пропускающим канализационные газы. Установка такого устройства допускается только при погружении системы ниже глубины промерзания, иначе жидкость превратится в пробку из льда.
Рекомендации по применению и монтажу
Сборка фасонных изделий ПВХ может осуществляться двумя способами:
- путем герметизации стыков уплотнительными кольцами;
- посредством склеивания стыкуемых деталей.
Соединения первого типа разборные, при необходимости легко демонтируются. Во втором случае стыковочный узел придется вырезать.
Сборку изделий с резиновыми кольцами проводят в такой последовательности:
- Очищают соединяемые поверхности деталей от пыли и грязи.
- Правильно устанавливают уплотнительное кольцо в пазе раструба.
- Замеряют и отмечают на стенке трубы глубину расположения сопрягаемых деталей.
- Обрабатывают уплотнительное кольцо и поверхность внутри раструба силиконовым герметиком.
- Соединяют детали, ориентируясь на нанесенные отметки.
При монтаже фитинги устанавливают так, чтобы часть трубы без раструба располагалась в направлении движения стоков. Тогда поток жидкости не встретит на своем пути помех в виде выступающей кромки. Такое расположение деталей снизит до минимума вероятность образования засоров.
Для качественного соединения и герметичности склеиваемых элементов используют составы «Марс», «Феникс» и др. Обезжиривают поверхности специальными жидкостями этих же или других марок.
Для склеивания деталей необходимо:
- Подготовить деталь требуемой длины, при необходимости обрезать.
- С обеих сторон сделать фаску при помощи напильника или наждачной бумаги.
- Очистить склеиваемые поверхности от грязи и пыли.
- Обработать сопрягаемые участки растворителем.
- Нанести кисточкой клей на внутреннюю часть фитинга и наружную поверхность участка трубы.
- Аккуратно соединить детали и дать соединению высохнуть.
Материал для склеивания деталей ПВХ огнеопасен, поэтому при работах необходимо выполнять требования пожарной безопасности. Минимальное время высыхания деталей составляет 0,5 часа и возрастает с увеличением диаметра. Если клей не высох, положение сопрягаемых элементов можно изменить. После высыхания состава неправильно установленный фитинг обрезают и устанавливают новый.
Определение и назначение канализационного тапера
Муфта полипропиленовая переходная с чугуна на пластик Переходники с чугуна на пластик выполняют два предназначения: соединяют элементы разного диаметра и из различных материалов. Они используются во внешней и внутренней канализационных системах. По конструктивному исполнению подразделяются на 2 вида:
- концентрические, соединяющие вертикальные стояки;
- эксцентрические, служащие в горизонтальных подключениях.
Пластиковые переходы, в зависимости от назначения, имеют различную конструкцию:
- Муфты, используются для состыковки изделий одинакового размера. Выполняются в виде бочонка, внутренний диаметр которого соответствует внешнему сечению труб.
- Уголки с поворотами в 45 – 90 градусов, имеющие резьбу с одной стороны.
- Тройники и крестовины, позволяющие выполнить разводку различной конфигурации с разными диаметрами.
- Обводы — форма изделия помогает обогнуть препятствие в виде труб, чтобы уменьшить количество элементов.
- Компенсаторы выдерживают гидроудары и перепад температур.
Соединение пластиковых переходников выполняется с помощью сварки, резьбы, склеивания, с использованием эластичных уплотнителей.
Виды клапанов и принцип функционирования
Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.
Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.
Поворотные
Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.
Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.
Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.
Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.
Подъемный клапан на канализацию
Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху. Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.
Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.
Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.
Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.
Шаровый клапан
В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.
Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.
В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.
Межфланцевый
Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.
Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.
Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.
Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.
Основные фитинги для канализации
Ассортимент фитингов
Основные соединительные фитинги разделены на 4 группы:
- Муфта прямолинейная двусторонняя. Предназначена для соединения двух участков. В ее конструкции присутствуют два раструба с резиновыми манжетами.
- Отвод или колено. С его помощью соединяют два участка, которые подходят друг к другу под углом 90 или 45 градусов. Отсюда и два вида отводов.
- Тройник предназначен для соединения трех участков. Два из них прямолинейные и соединяются в одном прямолинейном контуре, а третий является боковым. Кстати, тройники также делятся на две группы — первый с отводом бокового участка под углом 90 градусов к основному, второй под углом в 45 градусов.
- Крестовины — соединяют 4 участка под разными углами или в перпендикулярных плоскостях.
Это основные соединительные фитинги, но есть и другие, которые выполняют разные функции. Это ревизия, зонты разных размеров, обратные клапаны, заглушки, редукции и прочее.
Рекомендации по выбору
Двухплоскостная крестовина
Приобретая фановые разветвители, проверьте устройство на отсутствие трещин, сколов и других дефектов. Также осмотрите резиновые уплотнители. Они не должны быть замятыми, иначе после установки соединение будет «сифонить».
Для подключения участков горизонтального направления в канализации при сборке соединений под потолочным перекрытием оптимальным вариантом станет применение именно прямых крестовин.
Две ванны, располагающиеся по обеим сторонам от стояка, подключают к канализационной магистрали только при помощи косого устройства. Монтаж подобных разветвителей не должен проводиться в горизонтальном направлении. Объясняется это тем, что при залповом сбросе одного либо нескольких отводов вероятен срыв гидравлических затворов.
Клеевой способ монтажа
В качестве соединительных элементов с клеевым способом монтажа используются следующие элементы:
Клеевой способ монтажа фитингов
- отводы;
- заглушки;
- седелки;
- тройники;
- крестовины;
- металлические штуцера.
При соединении труб клеевым способом используются стандартные изделия из ПВХ, которые одинаковы и для наружных, и для внутренних сетей.
Клеевое соединение ценится за высокие герметичные качества, ведь в процессе работы с трубами используется специальный клей. Застывая, вещество становится плотным и твердым, не позволяя жидкости покидать трубопровод в местах стыковки. Соединители под клеевой способ монтажа практически не отличаются от аналогов, используемых в стандартной схеме.
Монтаж
Установка клапана, независимо от типа несложная, но важно правильно определить место его монтажа. Существует 2 стандартные схемы:
- Обратный клапан для канализации 110 мм смонтировать на участке примыкания общего стояка к трубам квартиры.
- Монтаж отдельного затвора соответствующего размера на каждый отдельный прибор – такой вариант более надежный, но и обойдется дороже.
Обратите внимание! Если прислушаться к советам профессионалов, то они рекомендуют монтировать один общий затвор только в частных домах, для квартиры этой защиты мало, особенно если она расположена на первом этаже. Не стоит устанавливать вертикальный клапан под крышку ревизии в разрыв стояка
Это же относится к разного рода перегораживающим сеткам и т.п. Заслонки рассчитаны на работу в горизонтальной системе, перевернув их можно получить проблемы с отводом стоков. В такой позиции мембрана не дает беспрепятственно уходить стокам. А это может привести к масштабной аварии
Не стоит устанавливать вертикальный клапан под крышку ревизии в разрыв стояка. Это же относится к разного рода перегораживающим сеткам и т.п. Заслонки рассчитаны на работу в горизонтальной системе, перевернув их можно получить проблемы с отводом стоков. В такой позиции мембрана не дает беспрепятственно уходить стокам. А это может привести к масштабной аварии.
Правила установки
Установка обратного клапана на канализацию проводится по таким правилам:
- Перед монтажом необходимо проверить работоспособность клапана. Досконально это сделать не выйдет, но как минимум визуально оценить отсутствие дефектов нужно.
- При выборе места монтажа нужно учитывать, что доступ к элементу системы должен быть всегда простым. Кроме того нужно помнить, что при аварии времени переставлять мебель нет, так еще и чистить его нужно время от времени.
- Диаметр клапана должен точно совпадать с диаметром трубы. То есть обратный клапан для канализации 50 мм должен монтироваться на трубу 50 мм, так удастся достичь максимальной эффективности работы. Если не соблюсти это правило, то придется использовать переходники, что ведет к ослаблению надежности коммуникаций.
- Без использования переходников обойтись не удастся, если материал труб отличается от материала затвора. Это усложняет задачу, поэтому лучше поискать подходящий.
- На каждом клапане есть стрелка, которая указывает направление выходного потока, он должен врезаться в систему таким образом, чтобы стрелка «смотрела» в сторону канализационного коллектора.
- Соединение стандартным способом для тех труб, которые смонтированы.
- Обязательно использование уплотнителей и прочих герметизирующих элементов, например ФУМ-ленты.
- Сам процесс врезки несложный: определить место, где будет монтироваться канализационный обратный клапан, вырезать участок трубы и вставить вместо него клапан. Обязательно герметизировать и проверить на предмет течи.
Отвод канализационный — правила монтажа
Рис. 10 Установка изделий в канализационных коммуникациях
Монтаж отводов в канализационную систему осуществляется раструбовым методом и состоит из пары обычных операций:
- Труба ПВХ, от который будет происходить поворот полосы, обрезается на необходимое расстояние с помощью болгарки либо ножовки по сплаву. При этом следует смотреть за тем, чтоб срез был строго перпендикулярен центральной оси. Для этого можно пользоваться листом бумаги, который оборачивают вокруг трубы и склеивают скотчем либо клеем по кромке, опосля чего же создают срез строго по линии.
- После обрезки внутреннюю кромку трубы очищают от заусенец, на внешной стороне делают фаску под углом 15 градусов ратфилем, болгаркой либо наждачной бумагой. При этом следует в особенности пристально отнестись к внутренней части — за мелкие заусенцы могут цепляться волокнистые канализационные отходы, что приведет к забиванию канала на повороте.
- Аналогичным образом подготавливают поверхность внешной кромки отвода, который будет вставляться в последующую трубу — на ней делают фаску под углом 15 градусов.
- После обработки концы трубы и отвода покрывают технической смазкой либо мыльным веществом, потом монтируют поворотный участок, вставляя отвод в трубы.
Правила установки и монтаж
Устройство устанавливают в местах предполагаемого скопления мусора:
Места установки ревизий.
- на всех поворотах вертикальной канализационной системы, кроме тех участков, где есть доступ для прочистки трубы (например, рядом расположена мойка);
- в коттеджах — на всех стояках, горизонтальных поворотах и перед колодцем;
- при неразрывном вертикальном участке системы через 12 м;
- на горизонтальных участках — на расстоянии 8-10 м, на поворотах и разветвлениях.
Не устанавливают ревизии в трубах, проходящих под потолком коридора и в стояках в местах общественного питания.
Монтируется деталь на расстоянии 1 м от пола. Трубы диаметром 50 мм и 100 мм располагают на расстоянии 4,5 и 7,5 см от стены. Стыки должны быть герметичными.
