Элементы наружной канализации

Актуальные требования

Схема расположения септика на участке При проектировании и монтаже коллектора важно придерживаться санитарных норм и правил (СНиП). В противном случае эффективность системы будет нулевой

Требования к расположению и монтажу внешней канализации:

• Выгребную яму или септик располагают от дома не менее чем в 5 метрах. От колодцев или скважин — на расстоянии от 20 метров.
• Материал трубопровода должен быть прочным и коррозостойким.
• Глубина укладки коллектора располагается ниже промерзания грунта на участке. В противном случае трубопровод качественно утепляют.
• Повороты и изгибы не должны монтироваться под углом 90 градусов. Острые перепады приведут к засорам в коллекторе.
• Уклон. Один из самых важных моментов при устройстве канализационной системы. Чтобы нечистоты стекали в приемник самотеком, нужно укладывать трубы под уклоном в сторону септика/ямы. Чем меньше просвет тубы, тем большим делают наклон. При сечении 50 мм уклон самотечной канализации равен 3 см на 1 погонный метр коллектора. При диаметре 100 мм — 2 см/м.п. При сечении 160 мм и более 0,8-0,7 мм/м.п.

Гидрозатвор для канализации

Гидрозатвор – это искусственно создаваемая водяная пробка, что препятствует попаданию неприятных канализационных запахов в помещение. Все сантехнические приборы дополнительно комплектуются устройством гидрозатвора перед подключением непосредственно к системе трубопровода. И лишь унитаз подключается к отводным канализационным линиям напрямую, поскольку имеет встроенный гидрозатвор в своей конструкции. Гидрозатвор для сантехнических приборов является сифоном, наполненным жидкостью.

Гидрозатворы бывают различных типов:

• Специальные сифоны для ванны;
• Двухоборотные;
• Трубчатые — используются для кухонных моек;
• Бутылочные;
• Гофрированные;
• Трапы.

Гидрозатворы

Особой разновидностью сифона является сухой гидрозатвор, который объединяет в одном устройстве обычный гидрозатвор и обратный клапан канализации.

Различия насосных и самотечных вариантов

Также канализационные системы могут быть самотечными или работающими с помощью насоса.

Чем отличаются насосные и самотечные канализации:

1. Самотечная строится под небольшим наклоном. Благодаря этому стоки перемещаются под собственным давлением. Такая система не требует наличия электричества.
2. Насосные канализационные системы строятся тогда, когда трубопровод с достаточном наклоном. В этом случае стоки перемещаются по системе с помощью насоса. Система работает от электричества, и в ее постройку входит стоимость насоса.

Время от времени канализационную систему следует очищать Конечно, лучше использовать самотечную систему. Однако в некоторых случаях это невозможно, тогда используют насос.

Применение пластиковых изделий в канализационных коммуникациях

Для обустройства канализационных систем используются трубы и фитинги из таких материалов как ПВХ (поливинилхлорид), ПЭ (полиэтилен) и ПН (полипропилен). В отличие от стальных и чугунных изделий, которые соединяются с помощью сварки, монтировать пластиковые трубы значительно проще, поскольку их стыковка не требует специального оборудования.

К преимуществам пластиковых фитингов канализации относится:

• низкий вес, что облегчает их транспортировку и монтаж;
• длительный срок службы — эксплуатационный ресурс полимерного трубопровода доходит до 50 лет, что достигается за счет полной устойчивости материала к коррозии и химически агрессивным веществам;
• широкий температурный режим — пластиковая канализация из ПВХ может использоваться для отвода горячих стоков температурой до 95 градусов;
• обширный сортамент фитингов, разные формы и размеры которых позволяют сформировать канализационный трубопровод любой конфигурации.

Сортамент фасонных изделий для канализационных систем

ПВХ фитинги представляют собой фасонные элементы, использующиеся для соединения отдельных труб между собой, а также для подключения к трубопроводу запорно-регулирующей арматуры. Фитинги для канализации имеют размеры, соответствующие диаметру представленных на рынке труб.

Согласно положениям ГОСТ  №21.604 «Водоснабжения и канализация«, для укладки внутренней канализации необходимо использовать следующие размеры ПВХ труб:

• сливная труба ванны — диаметр 40 мм (укладывается с уклоном 1:30);
• душ — диаметр 40 мм (уклон 1:48);
• унитаз — диаметр 110 мм (уклон 1:20);
• раковина — диаметр 40 мм (уклон 1:12);
• биде — диаметр 40 мм (уклон 1:20);
• мойка — диаметр 40 мм (уклон 1:36);
• комбинированный слив на душ, ванну и мойку — диаметр 50 мм (уклон 1:48);
• центральный стояк — диаметр 110 мм;
• отводы от центрального стояка — 60 мм.

Трубы большого диаметра для наружной канализации

Для монтажа наружных коммуникаций нужно применять трубы диаметром 160-200 мм. Канализационные трубы и фитинги из ПВХ  подбираются так, чтобы их размеры соответствовали друг другу.

Классификация канализационных фитингов

Разнообразие соединительных элементов, используемых для монтажа трубопроводов, классифицируется по двум параметрам — сфере применения и способу соединения. Согласно сфере применения конструкции делятся на фитинги, предназначенные для монтажа внутренней канализации, и изделия для наружных систем.

В зависимости от способа соединения канализационные фитинги классифицируются на:

• раструбные (внутри пластиковой конструкции установленно резиновое уплотнительное кольцо), которое обеспечивает прочную фиксацию трубы и герметичность всей системы;
• под склеивание, без уплотнительного кольца.

Раструбное соединения канализационных труб

В плане надежности и долговечности соединения выигрывают клеевые фитинги, поскольку резиновое уплотнение в процессе эксплуатации может потерять эластичность и сжаться, вследствие чего между стенками соединенных конструкций образуется зазор, являющийся причиной протечек.

В качестве клея для монтажа ПВХ канализации применяются составы на основе смеси из поливинилхлорида и тетрагидрофурана, которые после отвердевания образуют материал по эксплуатационным характеристикам аналогичный пластику, из которого изготовлены сами трубы.

Проверенные клеевые составы для монтажа полимерных трубопроводов — «Тангит», «Винилит», «Феникс» и «Маркс», действующий ВСН 35-86 «Инструкция по монтажу пластмассовых труб» рекомендует использовать клей «ГИПК-127«.

Проектировка и подготовительные работы

Первым этапом любых работ по благоустройству дома является анализ условий и потребностей, разработка проекта работ. В случае монтажа наружной канализации, первым и важнейшим вопросом является определение степени автономности системы по ряду факторов, основной из которых – экономический. Сопоставляются теоретические затраты на строительство линии до ближайшей сетевой канализационной магистрали и затраты на создание автономной системы с септиком, фильтрующей и распределяющей системой.

Во втором случае важно учесть также долгосрочные затраты и трудности, связанные с обслуживанием и ремонтом оборудования, а также периодической откачкой содержимого септика. Второй этап – планирование, составление рабочих эскизов, определение потребности в материалах, уточнение стоимости работ

В это время разрабатывается расположение трубопроводов и конструктивных элементов, анализируются возможные сложности и пути их решения. Результатом должен стать готовый проект, который желательно согласовать со специалистом

Второй этап – планирование, составление рабочих эскизов, определение потребности в материалах, уточнение стоимости работ. В это время разрабатывается расположение трубопроводов и конструктивных элементов, анализируются возможные сложности и пути их решения. Результатом должен стать готовый проект, который желательно согласовать со специалистом.

Основные критерии выбора труб для наружной канализации

Критерии выбора изделий включают в себя:

• качество грунта на участке;
• глубину залегания;
• давление в системе – напорная или самотечная канализация;
• способы соединения частей магистрали;
• однослойные или двухслойные, наличие гофры;
• материал изготовления;
• диаметр наружной канализации – зависит от размеров дома, количества точек водозабора и суточного потребления воды;
• устойчивость к внешнему воздействию – температурам, ультрафиолету;
• домашняя канализация или транспортировка промышленных стоков;
• химический состав стоков – агрессивные или нейтральные;
• стоимость системы.

Правила и нюансы проектирования и возведения наружной канализации

Проектирование наружной гладкой системы отвода стоков осуществляется на основании СНиП 2.04.03-85, СНиП 3.05.04-85 и СП 40-102-2000. Для гофрированного трубопровода существуют свои нормативные акты: СП 32.13330.2012 и СНиП 2.04.03-85.

Основные правила:

• класс жесткости и материалы изготовления системы выбираются на основании разработанного проекта;
• запрещается перемещать волоком отдельные элементы системы к месту монтажа;
• укладка осуществляется вручную (малый вес конструкции позволяет это сделать);
• для укладки труб с большим диаметром применяются грузоподъемные петли (не менее двух) и траверсы;
• для соединения элементов применяется клей-растворитель, предусмотренный изготовителем труб (ГОСТ 32413-2013).

Первый и один из главный этапов создания наружной канализации – проектирование. Во время него должны быть заранее учтены следующие нюансы:

• уровень залегания грунтовых вод;
• глубина промерзания грунта в зимний период;
• исключение проникновения отходов из септика в водоносные слои почвы;
• наличие беспрепятственного подъезда машины для откачки содержимого септика.

Приступать к монтажу системы отвода стоков можно только после полного согласования проекта. В противном случае, выполненную ранее работу придется переделывать.

Правила монтажа наружной канализации:

• локальная система очистки должна быть расположена не ближе 9 метров к наружной стене задания и 30 метров до точки водозабора;
• для соединения отдельных элементов используется простое раструбное соединение (для безнапорной канализации), для герметизации используются резиновые манжеты;
• самотечная канализация укладывается под углом в 1º с минимальным количеством поворотов и изгибов;

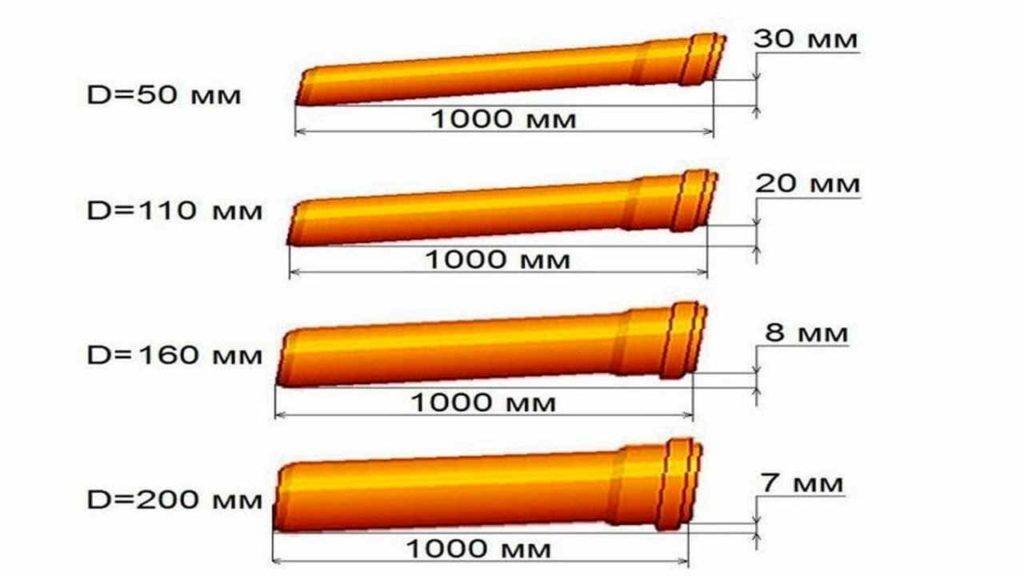

• при расчете минимально возможного угла наклона учитывается диаметр используемых труб: Ø 40-50 мм – 0,03 ¡ , Ø 85-110 мм – 0,02 ¡. В формуле «¡» это возвышение одного конца трубы длиной в 1 метр над другим. В данном случае, 2 и 3 см соответственно;
• глубина прокладки трубопровода зависит от глубины промерзания грунта, минимальная глубина траншеи – 0,5 м;
• при прокладке труб на отметке промерзания в обязательном порядке применяется утепление;
• после окончания монтажа вся система проверяется на герметичность и уровень уклона. Последний показатель мог измениться в процессе укладки;
• для засыпки траншеи запрещено использовать фракции грунта, превышающие в диаметре 30 см. Они могут повредить пластиковые трубы;
• заполнение траншеи необходимо производить слоями по 5-7 см. Для исключения деформации утрамбовывать почву допускается только по бокам от проложенных труб.

Внимание! Следует избегать излишнего давления при утрамбовывании почвы в месте соединения септика и трубопровода. Такое давление может привести к разгерметизации стыка

Этапы проведения земляных работ и монтажа

Процесс создания наружной канализации любого типа осуществляется с учетом СНиП 3.02.01-87 и включает в себя следующие этапы:

1. Создание траншеи с уклоном в сторону септика. Глубина ее определяется, в первую очередь, уровнем промерзания грунта в зимний период.
2. При создании траншеи создается запас в 10-12 см. Он необходим для укладки амортизационной подушки, состоящей из песка или гравия с фракцией до 20 мм.
3. Укладка элементов сточной системы и соединение ее в единую цепь.
4. Проверка герметичности всех соединений.
5. Монтаж утеплителя и закрепление его с помощью скотча. К основным материалам для утепления относятся: вата (минеральная или базальтовая), пенопласт, пенополистирол, пенопласт или скорлупа ППУ.
6. Заполнение траншеи песком и аккуратная его утрамбовка по бокам от трубы.

Важное дополнение к процессу монтажа наружной канализации

При создании системы отводы стоков стоит позаботится о ее вентиляции. В задачи этого элемента входят:

• выравнивание давления в системе;
• создание притока свежего воздуха;
• устранение шума в процессе работы канализации;
• минимизация неприятных запахов.

Игнорирование этого этапа приводит к снижению эффективности работы системы и появлению неприятного запаха.

По способу монтажа вентиляция может быть наружной или внутренней. В большинстве случаев, применяется фановая труба, которая является продолжением внутреннего канализационного стояка. Для ее правильного функционирования, она должны быть возведена выше крыши.

Другой вариант создания вентиляции – воздушный клапан, размещенный вверху стояка. Эта конструкция не только прерывает движение теплого воздуха, но и защищает трубы водоснабжения от изморози в холодное время года.

Устройство для очистки стоков из бочек

Коллектор может быть изготовлен из бочек. Принцип его работы идентичен работе очистных сооружений, построенных из железобетонных колец. Система фильтрации может иметь несколько камер.

Выбор бочек

Для построения автономной канализации можно использовать пластиковые или металлические бочки. Они не обязательно должны быть новыми. Допускается покупать старые емкости, но они должны быть целыми.

Если сравнивать такие стволы с металлическими, пластиковые имеют следующие преимущества:

1. Вы можете выбрать тару разного объема и размера.
2. Пластиковые изделия служат дольше. Им не страшна агрессивная среда сточных вод.
3. Небольшой вес для легкой установки. Все работы можно выполнить своими силами, нет необходимости в аренде спецтехники.

Пластиковые бочки нельзя обрабатывать ингибиторами коррозии. Продукция отличается высокой герметичностью, поэтому не стоит опасаться загрязнения почвы сточными водами.

Чтобы пластиковый септик не раздавился зимой при морозе или весной при паводке, бочки крепят к бетонному основанию с помощью троса. Чтобы пластик не сломался, нужно действовать аккуратно при засыпке коллектора землей.

Материалы и инструменты

Для изготовления системы очистки необходимо приобрести 2 пластиковые бочки по 220 литров, геотекстиль. Вам понадобится канализационная труба и 4 канализационных тройника.

яма нужна, чтобы вырыть яму, и грабли, чтобы выровнять землю. Чтобы быстро нарезать изделия, понадобится лобзик.

Пластиковые бочки для небольшого септика на даче.

Особенности монтажа пластиковых емкостей

Пластиковые бочки кладут на бетонную плиту, а затем прикрепляют к ней тросами. Отверстия под вентиляционный стояк и переливной патрубок проделываются лобзиком.

Вам нужно будет проделать еще 2 отверстия. Первым необходимо подключить канализацию. Его обрезают, отступив на 20 см от верхнего края емкости. Второе отверстие делается на противоположной стороне, на 10 см ниже входа.

Стояк вентиляции делается только в отстойнике, во второй секции в нем нет необходимости. Сама емкость должна быть снабжена крышкой, это позволит быстро очистить дно коллектора от скопившихся отходов.

Во второй секции проделываются 2 отверстия, к которым подключаются сливные патрубки. Стыки необходимо залить герметиком, лучше всего для этого подойдет двухкомпонентная эпоксидная смола.

Особенности установки металлических бочек

При установке металлических бочек процедура практически такая же, для соединения бочек между собой нужен только сварочный аппарат. Чтобы изделие было долговечнее, делают арматуру. Без них резервуар может деформироваться под тяжестью насыпанной сверху земли.

Если земля поднимается, бочки ставят на якорь. Для этого они соединяются кабелями с бетонным основанием. Пластиковые трубы можно подсоединить к резервуару, состоящему из металлических бочек. Но все швы следует замазать герметиком. Перед заливкой земляного коллектора все металлические части засыпьте битумом. Это защитит бак от коррозии.

Крепление водоотводных магистралей

Крепления труб выполняется с помощью специальных хомутов. Если используются пластиковые трубы для отвода переработанной воды, необходимо располагать крепления равномерно на всей протяжности устройства, примерно каждые 0,5- 1 м.

Для крепления стояков диаметром 100-110 мм, используются стальные кронштейны с загибом в конце, что позволяет предотвратить смещение трубопровода под напором воды.

Кронштейны необходимо располагать под каждой отводной трубой возле раструба.

Правильное размещение кронштейнов на канализационном стояке можно увидеть на рисунке:

Размещение кронштейнов на канализационном стояке

Для закрепления стояка к боковым стенам используется 1-2 хомута на этаж сооружения.

Как происходит монтаж напорной канализации

Монтаж напорной канализации следует начать с разработки проекта. Если самотечная система отвода сточных вод может быть сделана «на глаз», то напорная требует точных расчетов. Хороший проект дома должен содержать и план системы отвода нечистот.

При самостоятельной разработке проекта учитываются следующие факторы:

1. Планировка внутренних помещений.
2. Тип почвы и уровень грунтовых вод.
3. Показатель глубины промерзания почвы.
4. Количество подключаемых источников сточных вод.
5. Суточный объем используемой воды.

При разработке проекта наружной канализации учитываются санитарно-технические нормы СНиП 3.05.04-85. Именно поэтому рекомендуется доверять эту работу профессиональным проектировщикам.

План монтажных работ выглядит следующим образом:

1. Приобретаются необходимые материалы и инструменты.
2. Проводится разметка помещений сооружения и загородного участка.
3. Монтируется система трубопроводов внутри помещений. От особенностей расположения труб зависят и методы их крепления.
4. Выполняется подключение сантехники и других источников стоков.
5. Создаются траншеи для наружной части системы, а также котлован для размещения септика, накопительных и других колодцев.
6. Для прокладки труб создается подложка из песка и щебня в ранее выкопанных траншеях.
7. На созданную подложку укладываются трубы, после чего они соединяются.
8. Колодцы и насос подключаются в последнюю очередь, проводится проверка герметичности системы.

Только после наладки и тестирования системы все траншеи закапываются.

На основании того, сколько нечистот система должна будет отводить в сутки, выбирается фекальный насос.

Рекомендации по его установке фекального насоса следующие:

1. Размещаться насос должен исключительно в помещении, в котором температура не опускается ниже 0 градусов Цельсия.
2. Площадка для монтажа КНС должна быть выбрана так, чтобы в дальнейшем было достаточно места для проведения работ по обслуживанию.
3. На дне сооружения монтируется опорное колено со специальным фланцем, который должен подходить к устанавливаемому насосу.
4. На колено надевается напорный трубопровод.
5. Чтобы создаваемое давление во время перекачки нечистот не оказывало сильное воздействие на соединительные элементы выполняется крепление труб к стенкам сооружения при помощи кронштейнов.

Создаваемое давление в системе определяет требования, предъявляемые к трубопроводу:

1. Трубы не должны быть расположены под углом друг к другу, так как это создает дополнительное давление и становится причиной появления засорений.
2. На резких поворотах устанавливаются смотровые колодцы, которые предназначены для обслуживания системы.
3. Соединение труб проводится с применением изолирующих материалов.

При создании проекта учитывается тот момент, что большая протяженность трубопроводов становится причиной увеличения расходов.

Проектирование

Если оснований для обустройства НК достаточно, можно приступать к первому этапу строительства — проектированию системы. Данную часть работы лучше доверить специалистам. Они выполнят расчет КНС, определят оптимальную мощность насоса и необходимость установки камеры переключения, составят точную смету и пояснительную записку и соблюдая нормы проектирования. Пример такого проекта и сметы на монтаж можно найти на тематических сайтах и форумах.

Заметим, что при подключении к центральным сетям канализации, служба эксплуатации в первую очередь затребует проект системы водоотвода. При организации автономной НК часть проблем снимается, но, тем не менее, существуют нюансы, которые необходимо учитывать.

Ошибки в гидравлическом расчете, вычислениях минимального диаметра труб, мощности двигателя и т.д. могут привести к нестабильной работы внутренней или внешней сети НК. В некоторых случаях исправить ситуацию можно создав петлю гашения напора (колодец гаситель).

Устройство колодца гасителя

Количество таких колодцев в системе не нормировано, их число, расстояние между двумя ближайшими и характеристики определяются в процессе расчетов или по результатам гидравлического испытания. Оно не столь серьезное как для нефтепровода, но, тем не менее, должно проводиться для НК в обязательном порядке.

Выбор фекального насоса

В первую очередь необходимо определиться с его мощностью, она зависит от длины вертикальных и горизонтальных линий трубопровода. Данная зависимость представлена на рисунке ниже.

Мощность насоса в зависимости от длины трубопровода

Что касается скорости потока в системе НК, то согласно нормам СНиП она должна быть около 2,0 л/с, соответственно, пропускная способность насоса выбирается на уровне 120 л/мин. Далее следует определиться с типом насосного оборудования, оно может быть:

• Погружным (всасывающим).
• Поверхностным.

Первые более дорогие, они рассчитаны на беспроблемную работу в агрессивной среде. Вторые несколько дешевле и проще в обслуживании, но их монтаж потребует больших усилий.

Объем резервуара

Расчет объема производится на основе суточной нормы расхода воды на человека, ее среднее значение около 0,20 м3. Резервуар должен вмещать в себя минимум трехсуточный расход. Например, если в здании проживает 4-е человека, среднесуточный расход будет порядка 0,80 м3, с учетом трехсуточный нормы резервуар должен иметь объем не менее 3,20 м3.

Желательно остановиться на двухкамерной конструкции резервуара, в этом случае один отсек будет играть роль первичного отстойника, а второй – камеры откачки. Именно в ней будет производиться установка фекального насоса, оборудованного измельчителем. Заполнение резервуара контролируется специальными датчиками, при достижении стоками порогового уровня производится запуск насоса для их откачки.

Можно приобрести готовую КНС с пластиковым резервуаром или построить накопительную емкость самостоятельно из бетонных колец или кирпича и установить необходимое оборудование.

КНС: а) промышленная; в) средней мощности

Выбор места под накопительный резервуар

Во избежание претензий со стороны водоканала, санэпидем службы и других контролирующих организаций следует серьезно отнестись к выбору места размещения накопительного резервуара. В соответствии с нормами СНиП 020402-84, вокруг возможного источника загрязнений должна существовать санитарно-защитная зона. В приведенном документе оговаривается, какое минимальное расстояние должно быть между трубами (рукавами) НК и колодцами или другими источниками питьевой воды. В указанных СНиП также регламентируется удаленность от охранной зоны жилых строений, границ участка, кустарников и деревьев, а также других объектов.

Основные нормы для места КНС

Помимо этого следует учесть проходящие через участок подземные коммуникации, к сожалению, их обозначение на чертежах не всегда присутствует, что может вызвать определенные сложности. Справку о наличии таких коммуникаций можно получить в соответствующих службах.

Устройство обратного клапана

Обратный клапан изготавливается из такого же материала, что и остальные трубы и имеет примерно следующий вид:

Обратный клапан

СНиП предусматривает установку обратного клапана на трубопроводе для блокировки обратного движения сточных вод по направлению к сантехническим устройствам. Если пренебречь установкой обратного клапана, в случае возникновения засора в системе трубопровода, могут возникнуть серьезные затопления помещения.

Существует следующие варианты установки обратного клапана:

1. Монтаж одного клапана с большой пропускной спокойностью на общей канализационной трубе.
2. Монтаж индивидуального обратного клапана для каждого сантехнического прибора.

Обратный клапан состоит из таких элементов:

1. Приемная часть, что используется для крепления в канализационную трубу.
2. Ограничительный механизм, который играет роль запорного устройства в случае обратного движения стоков.
3. Ограничитель или ревизионный люк.
4. Выводная часть, что также состыковывается с трубопроводом.

Детальнее внутреннее устройство обратного клапана представлено Вашему вниманию на рисунке:

Внутреннее устройство обратного клапана

Обратные клапаны изготавливаются из металла или пластика и устанавливаются в местах соединения двух труб. Ранее они были исключительно металлическими, однако с распространением пластика, обратные клапаны стали также изготавливаться из этого материала. Иногда устройство обратного клапана дополнительно комплектуется запорным вентилем, чтобы перекрывать подачу воды в случае необходимости.

Различают такие типы обратного клапана:

• Обратный клапан для труб диаметром 50 мм;
• Обратный клапан для унитазов и фановых труб диаметром 110 мм.

Отличие состоит не только в диаметре, который подбирается по размеру труб, но и во внутренней схеме устройства. Обратный клапан для труб оборудован внутри специальным шариком, который в случае возникновения обратного течения воды, создает давление на мембрану и полностью перекрывает ее. Обратный клапан для фановых труб работает за счет открытия специальной мембраны в случае возникновения разряжения в системе.

Классификация канализационных станций

Размеры бытовых канализационных насосных станций могут быть самыми различными. Они могут умещаться непосредственно за унитазом и сразу из него перекачивать стоки в необходимом направлении, а могут иметь вид вкопанных в землю горизонтальных цистерн объемом в десятки кубометров.

Но не только размерами отличаются КНС. Ниже приведены классификации насосных станций для канализации по различным параметрам.

По типу установки:

1. Вертикальные.
2. Горизонтальные.
3. С самовсасывающими насосами.

Последний тип КНС предполагает принудительное закачивание сточных вод в корпус станции, и их удаление из него после очистки.

Галерея изображений

Фото из

Разместить мини-КНС можно даже в углу санузла. Он издает минимум шума и имеет эстетичный корпус

Когда вентили и расходометры расположены в отдельном сухом помещении, их обслуживание становится безопасным и комфортным

Выбор канализационной системы с самовсасывающими насосами зачастую зависит от имеющегося бюджета, ведь счет идет на тысячи долларов

КНС с исключительно вертикальными емкостями используются преимущественно в частных домах

Мини-КНС для внутридомовой установки

КНС с отдельно расположенной запорной арматурой

КНС с самовсасывающими насосами

Внешняя вертикальная КНС для дома

По типу расположения относительно земли:

1. Заглубленные.
2. Наземные.
3. Частично заглубленные.

Резервуар КНС с датчиками, насосами и запорной арматурой может находиться в земле, а система автоматического управления – на поверхности.

По схеме управления оборудованием:

1. С ручным управлением. Включение и выключение модулей оборудования происходит по мере необходимости обслуживающим персоналом, который самостоятельно проверяет наполняемость канализационного резервуара.
2. Дистанционные. Используется система мониторинга состояния резервуара, данные которого выводятся на удаленный управляющий пульт.
3. Автоматические. Управление производится автоматически с помощью датчиков и реле, расположенных непосредственно в корпусе насосной станции или рядом с ней.

КНС с ручным управлением являются самыми дешевыми, но требуют личного участия человека. Они используются в основном в загородных дачных домиках и коттеджах с небольшим количеством расхода воды.

По характеру канализационных стоков:

1. Для хозяйственно-бытовых стоков.
2. Для промышленных целей. Изготавливаются из материалов с повышенной устойчивостью к химически агрессивным средам и термическому воздействию.
3. Для ливневых сетей. Оборудуются дополнительными системами очистки.
4. Для осадочных сточных вод. Используются чаще всего в промышленных очистных сооружениях. Оснащаются дополнительными устройствами для обработки осадочных отложений.

При выборе модели КНС лучше ориентироваться не на классификацию, а на рекомендации специалистов, которые подберут оптимальную систему для конкретного дома.

Особенности монтажа

            Рассмотрим алгоритм строительства наружной
канализации:

• создание проекта. В него входят расчетная часть, схема размещения узлов, элементов системы, спецификация на материалы, комплектующие;
• приобретение необходимых материалов, труб, емкостей;
• производство земляных работ. По данным схемы выполняется разметка, затем выкапывают траншеи под укладку труб, гнезда под емкости, колодцы, коллекторы;
• установка емкостей, септиков, других резервуаров. В условиях высокого уровня грунтовых вод на дно гнезда предварительно устанавливают бетонный якорь, фиксирующий положение емкости. Сразу выполняется выравнивание по осям, гидроизоляция (если надо), утепление;
• выполняется укладка трубопроводов. Они должны иметь заданный уклон, который соответствует диаметру трубы. Так, для элементов на 110 мм на каждый метр уровень должен понижаться на 2 см. Чем больше диаметр, тем меньше оптимальный наклон;

• выполняется утепление труб. Используются разные материалы. Наиболее удачный выбор — пенопластовая скорлупа. Она плотно охватывает трубу, полностью исключая потери тепловой энергии;
• выполняются испытания. По каналам пропускают воду и смотрят, насколько герметичны соединения. Устраняются обнаруженные недочеты, протечки или другие изъяны. После этого траншеи засыпают грунтом. С этого момента систему можно считать введенной в эксплуатацию.

Указанный алгоритм относится практически ко всем комплексам. Каждый проект имеет свои особенности, но общий порядок строительства остается неизменным.

Виды наружных канализационных сетей

Внешняя канализация представлена сочетанием труб, по которым сточные воды направляются в накопительные резервуары или очистительные системы. Монтаж труб проводится с уклоном, по которому сточные воды попадают в резервуар самотеком и в системе не появлялись засоры. Второй вариант исполнения предусматривает установку насоса или напорной сети для создания давления.

Канализационные коммуникации можно разделить на такие группы:

1. Раздельный тип предусматривает создание отдельной дренажной и канализационной системы с общим резервуаром. Отдельно отводить талые и грунтовые воды со сточными многие решают по причине того, что на момент обильного выпадения осадков резервуары будут заполняться очень быстро. Также отдельно отводить воды нужно в том случае, если устанавливается септик для очистки стоков.
2. Полураздельные коммуникации предусматривают создание отдельных трубопроводов для отвода стоков и грунтовых, талых вод, но резервуар может использоваться один.
3. Общесплавные канализации представлены единой системой отвода и накопления сточных, грунтовых и талых вод.

Наибольшее распространение получил раздельный тип системы канализации, так как в этом случае можно снизить периодичность очистки накопительного резервуара.
