Самостоятельное изготовления калитки из профтрубы

Профильная труба как материал для ворот

• достаточно низкая стоимость;
• высокая прочность;
• легкий вес;
• удобство в обработке;
• эстетичный внешний вид;
• долговечность при эксплуатации.

Профильные трубы при использовании в качестве материала для ворот, помимо положительных качеств, имеют и недостатки, такие как склонность к коррозии в условиях повышенной влажности, а также неудобство при нанесении грунтовки и краски на поверхность. Однако, данные отрицательные стороны совсем не существенны по сравнению с преимуществами.

Как правильно выбрать?

Чтобы ворота из профильной трубы, сделанные своими руками, получились не только прочными, но и внешне привлекательными, необходимо подобрать для их изготовления качественный материал. Лучше всего для таких целей подойдут заготовки прямоугольной и квадратной формы, выполненные из углеродистого металла либо нержавеющей стали.

Бесшовные трубы используются для больших нагрузок, поэтому их чаще всего применяют для сварки каркасов, опор и рам ворот. Таким образом, выбирая профильные заготовки, необходимо учитывать сечение в зависимости от их предназначения:

• для опор – 100х100 мм;
• для рамы и каркаса – 40х40 мм или 50х50 мм;
• для перемычек и решетки – 40х20 мм.

Некоторые используют для возведения конструкции обрезки, оставшиеся после других сварочных работ, что делать крайне нежелательно, так как ворота будут тяжелыми и слишком громоздкими.

Расчёт и необходимые инструменты

Определившись с типоразмером профильной трубы и грамотно разработав чертёж, можно приступать к определению потребности в материалах, приобретению покупных комплектующих, подготовке инструментов и оборудования для постройки.

Обобщённый перечень материалов для изготовления ворот включает:

• трубы профильного сечения, соответствующие чертёжным размерам;
• обшивочный материал, который будет крепиться к полотнам, например, профильный лист, поликарбонат, древесина или металл;
• подвесные петли для соединения полотен с опорными столбами или роликовый механизм для ворот откатного типа;
• замок и элементы фиксации полотен (скобы, щеколды, защёлки);
• элементы крепления, предназначенные для фиксации отделочного материала;
• декоративные детали (например, кованные элементы), если они предусмотрены чертежом;
• грунт для защиты от коррозии и предварительной покраски металлоконструкции;
• эмаль для наружных работ, предназначенная для окончательной отделки и обеспечения товарного вида изделия.

На примере распашных ворот с двумя створками выполним расчёт потребности в материалах.

Определение потребности в материалах производится согласно эскизу с размерами

Для изображённых на эскизе ворот понадобится:

• труба профильного сечения 40х60 мм для изготовления опорных стоек, которые не бетонируются, а крепятся к имеющимся на въезде столбам. Суммарная потребность в трубе размером 40х60 мм — четыре метра (две стойки по 2 метра);
• профтруба 40х40 для изготовления двух каркасов. Зная размеры одной створки 1,5х2 метра, несложно посчитать периметр и прибавить к нему одну горизонтальную перемычку, расположенную посередине створки, равную 1,5 метра: 1,5+2+1,5+2+1,5= 8,5 метра. Для двух полотен потребуется 8,5х2=17 метров трубы;
• квадратная труба сечением 20х20 мм для изготовления раскосов, придающих полотнам жёсткость. Используя теорему Пифагора, несложно рассчитать длину гипотенузы треугольника с катетами 1 и 1,5 метра. Корень квадратный из суммы квадратов катетов составляет 1,8 метра. Для четырёх раскосов потребуется 1,8х4+7,2 метра профильной трубы;
• угловые косынки, представляющее собой прямоугольный треугольник из стали толщиной 2–2,5 мм со сторонами по 10 см. На каждую створку понадобится по 4 косынки для обеспечения жёсткости угловых зон;
• профнастил для зашивки каркаса ворот. Потребуется 2 листа размером 1,5х2 метра;

  Цвет профнастила можно выбрать по вкусу

• саморезы для фиксации профлиста. Разделив длину опорной поверхности профтрубы, равную 17 м, на шаг крепления саморезов (0,3–0,4 метра), получим 42–56 саморезов. Необходимо иметь пару запасных, поэтому 60 штук будет достаточно;

  Цвет саморезов соответствует окраске профлиста

• петли диаметром 25 мм в количестве 4 штук;
• два стопорных фиксатора и задвижка;
• грунтовка по металлу и краска для финишной отделки.

Типовой набор инструмента для изготовления ворот, установки и бетонирования опорных столбов незначительно отличается.

Для выполнения работ необходимо подготовить оборудование и инструменты

Для рассматриваемых нами ворот необходимо следующее оборудование и инструменты:

• сварочный аппарат с электродами диаметром 3 мм;
• болгарка с кругом для резки металла;
• электрическая дрель со свёрлами;
• молоток;
• инструменты для выполнения замеров, контроля точности изготовления и сборки (рулетка, уровень, уголок);
• шлифовальный круг для заделки сварных швов;
• напильник для устранения заусенцев;
• кисточка для нанесения защитного покрытия.

Деревянная калитка своими руками: с чего нужно начать

Прежде всего, надо запастись пиломатериалом и фурнитурой:

1. Для опорных стоек потребуются бревна или брусья. Бревна смотрятся лучше, но брус сечением 10×10см крепче.
2. Каркас изготавливается из брусков 4×4см или 3×4см.
3. Для обшивки пользуются штакетником, рейками, обрезными досками, фанерой.
4. Фиксировать закрытую деревянную калитку проще и удобней задвижкой. Она ставится со стороны двора или на обеих. При потребности в замке, потребуются проушины. Для навешивания следует приобрести пару крепких петель.

Установка столбов

Опоры для калитки можно просто вбить кувалдой в почву. Но простоят они нормально, даже с учетом специальной обработки, не более 3 лет. Их частичное бетонирование продлит срок служба в 2 раза. Закрепление трамбованным щебнем избавит от перекосов в результате морозного пучения, но не спасет от быстрого загнивания подземной части под действием проникающей воды. Полное бетонирование опор обеспечивает их нормальную эксплуатацию, пока не загниет вся опора. Регулярный уход гарантирует не менее 10 лет службы.

В зависимости от свойств почвы опорные стойки заглубляются от 0,5 до 1 м. На прочных почвах без пучения достаточно 0,5 м, а на суглинистых с пучением не менее 1 м. Лунку выкапывают с запасом по ширине для удобства бетонирования. Перед закреплением столба его необходимо пропитать раствором антисептика, а закапываемую часть дополнительно покрыть битумом или замотать полиэтиленовой пленкой, чтобы в нее не впитывалась влага из бетонного раствора. Бетон во время заливки следует штыковать куском арматуры или черенком лопаты, чтобы не образовывались пустоты. Сразу после заливки нужно выставить с помощью отвеса опору строго вертикально. Стойки, несущая и притворная, размещаются на расстоянии 1-1,2 м друг от друга. По возможности они устанавливаются на фундамент под ограждение.

Изготовление рамного каркаса

Ширина рамы под деревянную калитку выбирается на 1см меньше прохода между столбами, так как даже крашеное дерево разбухает. При необходимости зазоры можно прикрыть планками, закреплёнными на стойках. Длина каркаса может равняться обшивке или быть меньше, но не менее 2/3. Створку можно сделать равной высоте опор, а также больше или меньше. Чтобы избежать перекосов, деревянная калитка должна собираться на ровной площадке.

Для начала подготавливаются отрезки брусков 4×4см длиной меньше на 1см ширины прохода. Если к высоте створки нет особых требований, то размер по вертикали выбирается по высоте ограждения с вычетом 4-5см, нужных для зазора снизу, и толщины поперечин. Бруски соединяются длинными шурупами или с помощью металлических уголков. На высоких рамах посредине устанавливается ещё одна поперечина. Для увеличения жесткости используются диагональные распорки, укрепленные между поперечинами.

Обшивка каркаса калитки из дерева

Для изготовления глухой створки каркас обшивается строгаными обрезными или шпунтованными досками. Чтобы оформить верхнюю часть створки в форме модного ныне полукруга следует на расстоянии равном половине ширины обшивки от верхнего края по ее центру вбить гвоздик. К нему крепится прочная нитка с привязанным к ней карандашом. Он должен касаться краев обшивки. Теперь легким движением руки прочерчивается полукруг и все лишнее за его пределами обрезается, а кромки зачищаются рашпилем, чтобы не было заноз. Если надо сделать менее выпуклую дугу гвоздик сдвигают вниз, а нитку удлиняют, чтобы карандаш касался верха. Точно также делается калитка из штакетника.

Навеска и окрашивание калитки

Установка калитки своими руками возможна с помощью навесов, но на фигурных петлях она выглядит привлекательней. Их сначала крепят к поперечинам рамы. Крепление к столбу начинают с верхней петли, это облегчит регулировку. Затем, контролируя положение створки по отвесу, закрепляют нижнюю петлю. При проверке открытия/закрытия между притворной стойкой и створкой должен оставаться зазор, а низ не доходить до земли минимум 3см.

Перед окраской производят обработку антисептиком. Желательно пару раз, чтобы увеличить срок службы. Краску следует наносить только на хорошо просушенное дерево, иначе она быстро отшелушится. После полного высыхания краски ставится запор. Поскольку поперечные срезы более интенсивно впитывают влагу их нужно прокрашивать особенно тщательно. Предпочтительно прикрыть их пластиковыми или оцинкованными металлическими полосками, приклеив или прибив их мелкими гвоздиками.

Чем оформить калитку

Вариантов красивого оформления дизайна конструкции множество. Вот несколько способов улучшить вид калитки:

1. Начать стоит с формы. Если хозяева не хотят калитку стандартной прямоугольной формы, то стоит задуматься об арочной створке. Ее отлично дополнит небольшой закругленный козырек. Этот вопрос необходимо продумать на этапе разработки чертежа забора.
2. Посередине створки можно вставить сварную решетку.
3. На столбах можно закрепить красивые уличные светильники.

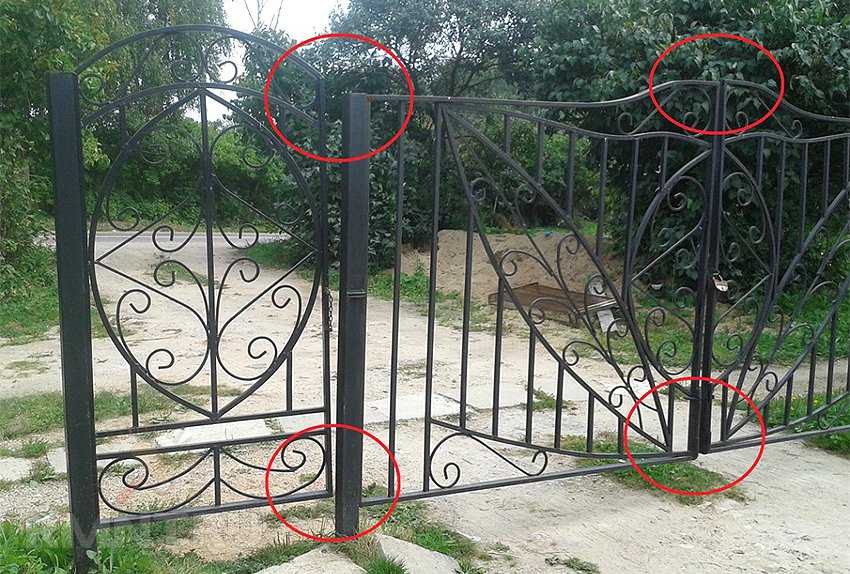

4. Отличный способ украсить створку – добавить элементы ковки. Их можно купить готовыми или заказать по своему рисунку у кузнеца. В этом случае полотно из профнастила служит фоном для декоративных рисунков.

Крепеж деталей выполняют сваркой к рамке двери. Элементы перед крепежом проходят грунтовкой или краской.

Усиление створки металлическими деталями – это отличная защита от взлома и несанкционированного проникновения на усадьбу.

При наличии инструментов, умении обращаться со сварочным аппаратом владельцам усадеб не составит труда собрать калитку своими руками. Если же навыки строительного дела отсутствуют, нет свободного времени на возведение забора с калиткой, то лучше обратиться к специалистам. Они сделают забор под ключ с учетом всех пожеланий заказчика.

Изготовление откатных ворот

Откатный тип ворот отличается высокой износостойкостью и обшивается большинством прочных материалов (кроме ковки). Высокая стоимость их установки компенсируется прочностью и надежностью откатной системы.

Забор частного дома

Сложная конструкция створок сдвижной модели сваривается по схеме, идентичной с распашной. Вначале, путем сваривания необходимых по размеру профильных труб, создается каркас. Существуют различные механизмы откатных ворот:

• подвесной;
• рельсовый;
• консольный.

Наиболее удобными эксплуатационными качествами обладает консольная конструкция. Первым устанавливается рельс, далее следует прикрепление или приваривание роликов. Ролики крепятся на каркас снизу и сверху.

Фотография откатных ворот консольной конструкции представлена ниже.

Небольшой размер

Монтаж створок откатной конструкции

Правильный монтаж откатных створок начинается с подготовки специального места, предусмотренного под установку элементов роликового механизма и направляющей системы. Размером оно должно быть больше в 0,5 раза, чем сама конструкция.

Когда необходимый инвентарь будет приобретен, можно приступать к сборке конструкции. Рабочий процесс осуществляется поэтапно.

Схема откатной сварной створки с фундаментом

1. На начальном этапе установки раздвижной конструкции подготавливается надежный фундамент. По размерам на чертеже создается каркас. Учитывая отличия каркаса таких створок от распашной конструкции, их изготовление требует более внимательного подхода. Первыми ставят опорные металлические столбы диаметром 100х100 мм.
2. Движущий механизм откатной конструкции опирается на направляющую систему, которая двигается за счет специальных колесиков. Следовательно, роликовому механизму обеспечивается надежное закрепление на подготовленном фундаменте.
3. Ролики помещаются внутрь направляющей, защищающей детали приводного механизма от осадков и попадания грязи и пыли. Вдобавок откатные створки могут оснащаться удобной калиткой, обязательно предусмотренной в чертеже на стадии проектирования.

Чертеж с расчетом размеров для сварки

Все же в сравнении с распашными воротами цена их значительно выше. Это обусловлено применением дорогостоящих материалов и затратами на обустройство приводного механизма.

Распашная или раздвижная?

Конструктивно калитки делятся на два типа: распашные или раздвижные.

Достоинства и недостатки их приведены в таблице:

Тип калитки	Достоинства	Недостатки
Распашная	простота изготовления	зимой необходимо расчищать снег
небольшой вес	полностью отсутствует звукоизоляция
небольшая цена
красивый внешний вид
проверенная временем конструкция с петлями безотказна
Раздвижная	изготовление сложнее, чем распашной	при отключении электропитания могут возникнуть сложности со входом на участок
цена выше (электродвигатель и автоматика стоят дороже простых профилей и листа металла или профнастила)	при поломке электродвигателя требуется время на покупку и замену, в это время калиткой нельзя пользоваться
красивый внешний вид	полностью отсутствует звукоизоляция
небольшая экономия пространства	самостоятельно смонтировать сложно

В целом выбор типа калитки — дело вкуса, хотя многие предпочитают традиционную конструкцию на петлях — так привычней. Основные плюсы раздвижных работ — автоматизация и экономия места для распахивания не столь актуальны для небольших калиток.

Варианты установки

Самостоятельная (независимая) — участок огораживается забором, в который гармонично вписана аккуратная калитка. Такой вариант не подразумевает въезда на территорию авто и какого-либо другого объемного транспорта и т. п.

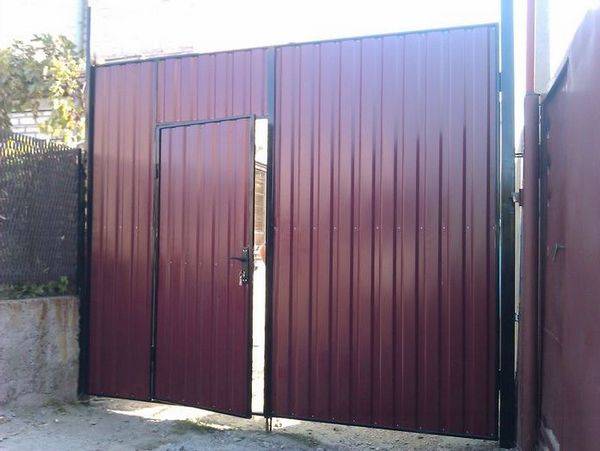

В металлические распашные или откатные ворота «врезается» калитка — для дачи не самый удобный вариант. В данном случае открывается она как самостоятельно, так и вместе со створкой, но при открытии снизу останется планка, через которую нужно будет перешагивать.

А при необходимости провезти тележку, коляску, велосипед и т. д. придется открывать створку ворот полностью.

Ворота с калиткой — для дачи стандартный, удобный, и, как следствие, распространенный вариант. Дверца отделяется от ворот столбом. Функционируют они независимо друг от друга.

Также при проектировании изделия нужно учитывать сторону открывания. Чаще все таки внутрь, заведомо предотвращая травмы того, кто стоит за калиткой или просто проходит мимо.

Монтаж калитки

Встроенная в полотно калитка является неотъемлемой частью каркаса. Лучшим вариантом для ее местоположения станет центр воротного полотна. Ее монтаж выглядит следующим образом.

• 1) К базовому полотну привариваются две вертикальные планки из труб. Одна из них должна находиться на расстоянии около одного метра от края базового каркаса, а вторая на таком расстоянии от первой, чтобы между ними спокойно размещалась калитка.
• 2) Делается каркас калитки из труб. Сварка его частей осуществляется отдельно от общей конструкции каркаса воротного полотна. Высота калитки должна быть такой, чтобы она могла вписаться в общее полотно и была удобной для использования, а ширина может варьироваться от 80 см до 1 метра.
• 3) Производится усиление ворот посредством профильных труб.
• 4) К калитке привариваются петли. Размещают их таким образом, чтобы калитка открывалась внутрь, в противном случае она будет мешать работе всего механизма.
• 5) Далее конструкция покрывается составом, препятствующим образованию ржавчины.
• 6) После этого производится грунтовка всей конструкции в целом.

Расчёт и необходимые инструменты

Определившись с типоразмером профильной трубы и грамотно разработав чертёж, можно приступать к определению потребности в материалах, приобретению покупных комплектующих, подготовке инструментов и оборудования для постройки.

Обобщённый перечень материалов для изготовления ворот включает:

• трубы профильного сечения, соответствующие чертёжным размерам;
• обшивочный материал, который будет крепиться к полотнам, например, профильный лист, поликарбонат, древесина или металл;
• подвесные петли для соединения полотен с опорными столбами или роликовый механизм для ворот откатного типа;
• замок и элементы фиксации полотен (скобы, щеколды, защёлки);
• элементы крепления, предназначенные для фиксации отделочного материала;
• декоративные детали (например, кованные элементы), если они предусмотрены чертежом;
• грунт для защиты от коррозии и предварительной покраски металлоконструкции;
• эмаль для наружных работ, предназначенная для окончательной отделки и обеспечения товарного вида изделия.

На примере распашных ворот с двумя створками выполним расчёт потребности в материалах.

Определение потребности в материалах производится согласно эскизу с размерами

Для изображённых на эскизе ворот понадобится:

Типовой набор инструмента для изготовления ворот, установки и бетонирования опорных столбов незначительно отличается.

Для выполнения работ необходимо подготовить оборудование и инструменты

Для рассматриваемых нами ворот необходимо следующее оборудование и инструменты:

• сварочный аппарат с электродами диаметром 3 мм;
• болгарка с кругом для резки металла;
• электрическая дрель со свёрлами;
• молоток;
• инструменты для выполнения замеров, контроля точности изготовления и сборки (рулетка, уровень, уголок);
• шлифовальный круг для заделки сварных швов;
• напильник для устранения заусенцев;
• кисточка для нанесения защитного покрытия.

Что потребуется для работы?

Для оперативной установки калитки и ворот вам потребуются следующие инструменты:

• дрель со сверлами;
• болгарка с зачистным отрезным кругом;
• сварочный аппарат;
• компрессор для быстрой покраски конструкции;
• молоток;
• угломер;
• рулетка с капроновой ниткой.

А материалы для монтажа потребуются такие:

• профильная труба. Она не должна быть сильно тонкой, при этом она должна быть в меру жесткой и выдерживать достаточные нагрузки;
• антикоррозийная жидкость (как вариант бензин);
• краска;
• грунтовка;
• петли для ворот и калитки. Они должны быть мощными для выдержки нагрузки. Желательно брать со встроенным подшипником, обеспечивающим плавность движения элементов конструкции;
• материал для обшивки, если вы ее планируете;
• замок для калитки;
• засов для ворот.

После покупки необходимых материалов составьте чертеж будущего проекта, который вы предварительно выбрали, подготовьте профиль и просчитайте внимательно все размеры

Очень важно точно просчитать все параметры, чтобы в будущем калитка и ворота открывались и закрывались без проблем

https://youtube.com/watch?v=Bpp13v7i33w

Стандартные схемы конструкции

Вне зависимости от используемых материалов, конструкция калитки – как и ворот – состоит из каркаса и настила. Если речь идет о калитке из металла, то металлическим является каркас, а заполнение плоскости может быть металлическим или из других стройматериалов.

Обязательные элементы калитки из трубы или другого вида металлического профиля:

• база для установки – зафиксированные в грунте опоры, к которым крепится конструкция методом навеса. В качестве базы может выступать кладка ограждающей стены, существующие опоры забора, ворота;
• прямоугольная или фигурная (при сложной конфигурации) рама с дополнительными усиливающими элементами – раскосами;
• заполнение промежутков в каркасе. Оно может быть составным или цельным. Для металлического каркаса обычно выбирают заполнение из цельной металлической панели (профнастил, плоский лист) или деревянных досок.

К типовой конструкции также относят запирающие элементы. Для металлических калиток обычно используют металлический же короб, внутри которого скрывается механизм замка и/или защелки. При нежелании устанавливать сравнительно сложные механизмы, допустим монтаж обычного засова. Для его крепления предусматривают усиление каркаса в месте крепления и месте посадки запорной скобы.

Ниже представлены типовые чертежи калитки из трубы.

С одной опорой и неполным перекрытием проема. Опорный столб заглублен в грунт и забетонирован

С двумя опорами и жестким каркасом с раскосами. Перекрытия проема на 95%, опоры зафиксированы на подготовленном основании (бетон, камень)

Встроенная в распашные ворота, рама частично объединена с рамой ворот. Опоры забетонированы в грунте

С прямыми элементами каркаса, дополняющая базовую конструкцию распашных ворот

Учитывая приведенные схемы, базовые конструкции можно разделить на две группы:

• отдельно расположенные калитки, могут опираться на опорные столбы забора, располагаться рядом с воротами или на удалении от них;
• объединенные с конструкцией ворот. При этом калитка может иметь общие с воротами опоры или являться частью одной из створок ворот.

Читать также: Какие пломбы ставят на счетчики воды

По внешнему виду, дизайну и частично конструкции выделяют модели со сплошным и решетчатым (частичным) заполнением каркаса. Для полного заполнения подходят любые достаточно прочные и практичные материалы: древесина, металл, полимеры (в том числе поликарбонат), реже стекло. Решетчатые конструкции делятся на изделия с прямоугольным или фигурным каркасом. Простейший вариант представляет собой закрепленную на раме сетку «рабица» или аналоги. Внешний вид кованых и сварных художественных изделий ограничен только фантазией мастера.

Решетчатые изделия могут дополняться прозрачным или непрозрачным листовым заполнением каркаса.

Преимущества калитки из профиля

Конструкция обладает рядом преимуществ, которые владелец дома оценит по достоинству:

• дешевизна материала, позволяет при минимальных затратах смастерить отличную калитку;
• долговечность элемента забора;
• простота изготовления и установки;
• прочность и надежность;
• возможность выбора дизайна и декоративных элементов в виде ковки.

Материалы для изготовления калитки

Прежде чем приступить к сооружению калитки для забора из профиля, соберите нужный инструмент и материал:

столбы опоры.

• труба профильная металлическая для рамы. Для работы годится, материл диаметром 20 х 40 мм?
• уголки из металла 40 × 40 мм. Используются для создания перемычек;
• навесы из металла для монтажа;
• лакокрасочные и грунтовочные материалы для покрытия каркаса;
• фурнитура: ручка, замок, и др.

Для фиксации опорных столбов подготовьте щебенку, песок и цемент.

Калитки и ворота из профильных труб: преимущества

Представленные ниже фото дадут вам наглядное представление о том, как выглядит готовый ансамбль ворот с калиткой, изготовленных из пластиковых труб. Как видите, можно подобрать стильные варианты, которые украсят ваш участок.

Преимущества конструкций на основе профильных труб:

• доступная стоимость материала;
• длительность эксплуатации;
• простота установки;
• надежность;
• возможность подобрать дизайн для калитки;
• возможность украсить калитку элементами ковки и другим декором (примеры такого декора на фото можно найти в интернете по соответствующему запросу).

Калитки из профильной трубы

Подготовка чертежа или схемы

Чертеж ворот из металлопроката квадратного сечения 40х20

При разработке учитывается расположение:

• ребер жесткости и их количество;
• мест фиксации петель;
• калитки и какая сторона открытия;
• автоматики;
• точек усиления;
• металлических стоек;
• фурнитуры.

Схема ворот со встроенной калиткой

Если при разработке эскиза выяснилось, что длина створок получается довольно большой, то лучше взять металлопрофиль с усиленными стенками. Так получится минимизировать парусность конструкции.

Створки должны свободно фиксироваться в сваренной рамке.

В случае, если ворота решено обновить, а забор устанавливался раньше, схему все равно необходимо разрабатывать. Это поможет избежать старых ошибок и лучше поработать над дизайном.

Варианты отделки

Металлоконструкцию необходимо защитить от воздействия природных и климатических явлений. Для этого поверхность грунтуют и окрашивают, и только потом приступают к облицовке.

Более популярный вариант оформления ворот — листы профнастила. Широкая цветовая гамма позволяет подобрать нужный оттенок и идеально вписать конструкцию в общую картину участка.

Облицовка древесиной выглядит солидно, обеспечивая участку презентабельный вид. Чтобы оградить деревянные рейки от влияния климатических и атмосферных явлений, они подвергаются дополнительной обработке и покрываются антисептическими и влагоотталкивающими веществами.

Металлическая сетка – самый дешевый способ зашить ворота, она отличается долгим сроком службы, не сильно подвержена коррозии.

Поликарбонат – новый элемент на рынке строительных материалов, однако уже успел приобрести популярность, благодаря легкости монтажа и простоте крепления на каркас.

Металлическая конструкция для отделки ворот будет надежной и прочной, но тяжелой, что потребует дополнительного усиления и большего количества крепежных деталей.

Ворота и калитка – необходимое дополнение к забору их профлиста. Ворота обеспечивают проезд на участок автомобилей и спецтехники, а калитка предназначена для тех, кто пришел пешком. В отличие от забора конструкция ворот и калиток оказывается более сложной, поэтому для них разрабатывается отдельный чертеж и производится специальный расчет материалов.

Мы хотим предложить вам несколько готовых чертежей ворот и калиток из профнастила, которые вы сможете подстроить под ваши условия. Высота забора и калитки должна соответствовать высоте забора.

Устройство

Калитка состоит из опорных столбов и дверного полотна на раме, которое крепится к столбам при помощи петель. Столбы могут быть кирпичные (каменные), деревянные или металлические. В кирпичные при кладке замуровывают небольшие куски толстого металла или толстый металлический прут, к которым впоследствии приваривают раму.

Необычные калитки с деревянным каркасом и оригинальным заполнением

Металлические столбы делают из круглой или профилированной трубы с толстыми стенками. Круглые трубы используют все реже: к ним сложнее приваривать, крепить что-либо. Профилированная труба при том же сечении (диагональ по сравнению с диаметром) и толщине стенки выдерживает большие ветровые нагрузки, к плоским граням проще приваривать или крепить при помощи саморезов, болтов. Поэтому именно ее все чаще используют при устройстве калиток. Еще один вариант — к каркасу из профильной трубы приварить металлический уголок. В этом случае заполнение получится как бы в рамке.

Устройство калиток с деревянной и металлической рамой одинаково

Деревянные столбы обычно используют если забор деревянный. Чаще всего столбы — это сосновый брус, обработанный защитными пропитками. Они предотвращают (или замедляют) разрушение древесины. Но бывают и такие случаи, когда столбы ставят металлические, а калитка и ограда при этом деревянные. Это потому что древесина в земле быстро сгнивает, даже после защитной обработки.

Немного о конструкции опорной рамы. Это может быть просто два столба вкопанных в землю — вариант подходит, если грунт не склонен к пучению (пески, супеси, плодородные, но не глинистые почвы).

Столбы повело. Если вверху и внизу будут перемычки, вероятность такой неприятности намного снизится

Для пучинистых грунтов (глина, суглинки) желательно чтобы столбы были соединены вверху и внизу. В таком случае вероятность перекоса калитки после зимы очень мала. Если вы не хотите делать порожек в проеме, нижнюю перемычку можно опустить ниже уровня земли (на штык–полтора). Ее надо будет тщательно покрыть антикоррозионным составом, прогрунтовать, и покрасить в несколько слоев. А еще чтобы избежать перекоса, следует закапывать столбы ниже уровня промерзания хотя бы на 15-20 см.

Каркас калитки делают из металлической трубы или деревянных брусков. Древесина используется для деревянных заборов, металл — во всех остальных случаях.

Как сделать ворота из профильной трубы своими руками — пошаговые действия

Процесс строительства забора условно делится на следующие этапы:

1. Сначала обрабатываются заготовки. Все трубы до начала работ, необходимо обследовать на предмет неровностей. Если таковые найдены, то их необходимо подровнять. Это нормально, т. к. заводские изделия частенько выпускаются с отклонениями в плоскостях. Далее, их необходимо обрезать до нужных размеров. Не забывайте о том, что несущие стойки необходимо распиливать, учитывая их подземное крепление.

2. На следующем этапе подготавливается основание.

   Произведите разметку территории под будущие ворота. Используйте для этого колышки, выкопайте ямы, глубина которых равна 100–150 сантиметрам, а диаметр 10 сантиметров. В них устанавливаются опорные столбы.

3. Дно ямы на треть засыпается мелкой щебёнкой. В центре установите опору из профильной трубы. Воспользуйтесь строительным уровнем, чтобы проконтролировать вертикальность опоры. Широкая сторона трубы должна быть перпендикулярна облицовке. Опору зафиксируйте растяжками на то время, пока бетонная смесь будет схватываться.
4. Теперь можно приступать к изготовлению каркаса. Он изготавливается по уже подготовленному эскизу. Смежные заготовки прижимаются друг ко другу струбицами. Так, они не будут смещаться. Для надёжной фиксации пролётов секций, к опорам необходимо приварить по две петли, которые вырезаются из листового металла.

5. Далее, пролёты необходимо заполнить.

   К скелету ограждения приварите тонкие трубы и декоративные элементы. Составленные секции необходимо приставить к опорным столбикам, с уже приваренными петлями для крепления. Убедитесь, что вертикальные пруты идут строго перпендикулярно горизонтальным. Соедините все части ограды при помощи сварки или болтами.

6. Последний этап строительства — зачистка швов от сварки. После сварочных работ металлические поверхности необходимо зачищать от коррозии и обезжиривать. Для продления срока службы и придания большей привлекательность, поверхности труб можно покрасить, используя масляную краску.

Как сделать дверь в створках ворот

Можно сэкономить много сил и денег, если вмонтировать конструкцию двери в створку ворот. Однако это относится лишь к металлическим распашным изделиям. Дверь, установленную в раздвижные либо секционные ворота, очень сложно сделать самому.

Расположение калитки ближе к внутреннему краю створки

Пошаговая инструкция следующая:

1. Рядом находящуюся с дверью опору нужно сделать усиленной (профтруба 110х110х4 мм), забетонировать не меньше чем на 1,3 метра вне зависимости от глубины промерзания грунта.
2. Ширина калитки должна быть не больше половины длины створки ворот.
3. Рама делается с одним поперечным ребром жесткости и двумя диагональными.

Чертежи конструкций из металла и дерева

С деревянными конструкциями немного сложней: сделать дверной вход без потери жесткости конструкции не получится. Это возможно выполнить, только если створка ворот изготовлена из прочной (дорогостоящей) древесины.

Вид изнутри
