Как сделать деревянный каркас для калитки
Чтобы собрать своими руками калитку, нужно сперва собрать ее основу. Для начала поставьте каркас, затем обшейте его рейками, которые создадут жесткие треугольные площадки, которые нужны для противодействия провисанию калитки и деформации.
Бруски раскладываются по всей ровной поверхности, далее делается разметка. Отрежьте нужную длину, которая соответствует длине ворот, и проверьте каркас на размещение. Все части деревянного каркаса соединяем, они будут зафиксированы при помощи реек. При наличии заусениц или неровных поверхностей на деревянном полотке, их можно откорректировать рубанком.
Несколько хитростей и советов
Хвойные породы древесины наиболее распространены, они дешевые, достаточно прочные. Но у хвои есть недостатки. Она мягкая и имеет смоляные ходы и карманы. Не берите такие доски в работу. Если все-таки смола попала на поверхность доски ее необходимо удалить растворителями.
Для этого годятся:
- бензин,
- ацетон,
- этиловый спирт,
- кальцинированная сода,
- каустическая сода
- поташ.
После нанесения химического вещества и выдержки, его необходимо смыть водой. Если смолу не удалить, брак неизбежен.
Проверка измерительного инструмента
Особое внимание обратите на угольник. Он может быть не прямоугольным
Его нужно проверить.
Разметка деталей. Всегда оставляйте припуск в большую сторону. Семь раз отмерь, а один раз отрежь.
Соединительные элементы. Всегда используйте винты, шурупы, стяжки с оцинкованным покрытием. Это избавит вас от ржавых потеков в будущем.
Деревянные ворота и калитки своими руками
Калитки и ворота своими руками, конечно же, можно выполнить не только из дерева, но и из других материалов. Здесь уже выбор за вами, что вас устраивает больше. Но если у вас нет опыта, и вы планируете сделать ворота с калиткой своими руками впервые, то лучше выбирать именно дерево, ведь этот материал имеет ряд преимуществ:
- дерево неприхотливое в плане обработки;
- доступность материала;
- легкость в использовании;
- готовые изделия из дерева всегда выглядят изящно и красиво.
Ниже приводим несколько фото образцов, как могут выглядеть деревянные ворота и калитки, и как их можно оформить своими руками.
Подготовительные работы
Подготовка к созданию деревянной калитки начинается до приобретения материалов на нее.
- Измеряется ширина прохода и высота полотна.
- Определяется тип каркаса.
- Делают чертежи рамы, обшивки полотна и схемы крепления.
- Закупаются брусья, доски и фитинги.
Создание чертежа — обязательный этап
Максимальная ширина распашной деревянной калитки – 1200 мм. Широкое полотно выворачивает своим весом крепление, поэтому петли надо ставить массивные или 3 пары. Специалисты советуют делать полотно шириной 1000 мм. Этого достаточно, чтобы свободно пройти в теплой верхней одежде. Садовая калитка на даче сезонного проживания может иметь ширину 800 мм.
Каждый владелец дачи желает, чтобы калитка на его участке была не просто функциональной, но и не слишком дорогой, а также красивой. Самый удобный вариант, способный удовлетворить все эти требования, — это деревянная калитка. Тем боле, что нет материала, который обрабатывался бы проще. Несложная задача — сделать калитку из дерева своими руками.
Пример простой самодельной калитки из дерева и профильных труб
Подготовка к работе: не упуская из виду мелочей
- Скорость работ при самостоятельном исполнении во многом зависит от подготовительного этапа. На этой стадии составляется схема конструкции с нанесением габаритов, формы, крепления декоративных элементов, ручки, замка, петель, пр. Расчетные и пользовательские характеристики предусматривают общепринятый стандарт: ширина 100 см, высота 200 см. С этим размерами парусность конструкции не будет сказываться на физических характеристиках, как листа, так и металлического каркаса. Но если конкретная модель требует изменения стандарта в большую сторону, нужно придерживаться этих требований, усилив конструкцию калитки дополнительными элементами. При этом помните: точность разметки влияет на эксплуатационные свойства калитки.
- Опорами в самом простом доступном для начинающего строителя варианте могут служить профилированные трубы 60*60. Они фиксируются без фундамента, но в вырытых ямках должны прочно цементироваться бетоном.
- Понадобится равнополочный угол из металла 2,5-5,0 см, уголки, листы профилированного железа, крепеж (саморезы кровельные), петли, замок.
- Нужно иметь также грунтовочный состав по металлу, краску, цементно-песчаную смесь или готовый бетонный раствор.
- Самая простая модель калитки – рама, обшитая металлическим профилем с лицевой стороны. Можно усовершенствовать конструкцию, «упаковав» наполнение внутрь каркаса.
Металлическая калитка из рабицы
Преимуществами сварной сеточной входной двери являются:
- легкий вес конструкции;
- быстрота монтажа;
- прозрачность.
Калитка из металлической сетки
Чаще всего решетчатые изделия из металла ставят на дачах или в саду для разграничения пространства.
Выбор материала
Прежде чем приступить к изготовлению и установке калитки или ворот из металла, в первую очередь необходимо правильно выбрать материал – сетку, несущие опоры, трубы для изготовления каркаса.
Забор из металлической сетки
Специалисты советуют приобретать рабицу из металла с учетом таких характеристик:
- Масса рулона косвенно указывает на качество материала. Чем вес больше, тем качественней изготовлена рабица. Сетка из проволоки диаметром 3,5 мм, сечением ячейки 6х6 см приблизительно весит 37–39 кг. При меньшем весе желательно отказаться от покупки изделия.
- Чем меньше ячейка сетки, тем прочней будет забор или металлическая калитка. Для установки уличной двери чаще всего используют рабицу с ячейкой 45–65 мм.
- Для несущих опор можно выбрать профильную трубу 45х45 либо 65х65 мм, а для изготовления рамы используются трубы 20х40 мм. В качестве материала рекомендуется проволока диаметром 3,5 мм и больше.
Фото калитки для забора, сделанной своими руками из металла, представлено ниже.
Калитка в заборе на даче
Пошаговая инструкция по изготовлению
Перед тем как сварить калитку из металла, нужно разработать проект. На листе бумаги необходимо схематически начертить конструкцию изделия с указанием основных размеров.

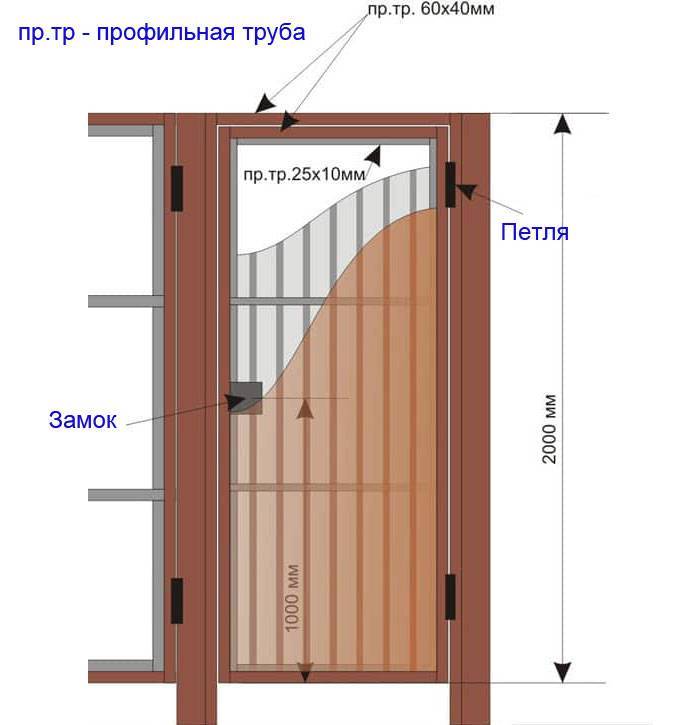

Чертеж калитки
Крепление металлических опорных труб. Опоры заглубляются в землю по такой же технологии, которая была приведена выше.
Этапы работ:
- подготовка материалов: нижняя и верхняя часть труб рамы – 980 мм, боковые стойки – 1420 мм;
- дополнительно устанавливаются ребра жесткости;
- из заготовок нужно сварить раму 980х1500 мм;
- проконтролировать правильность сборки конструкции.
Чертеж дверцы

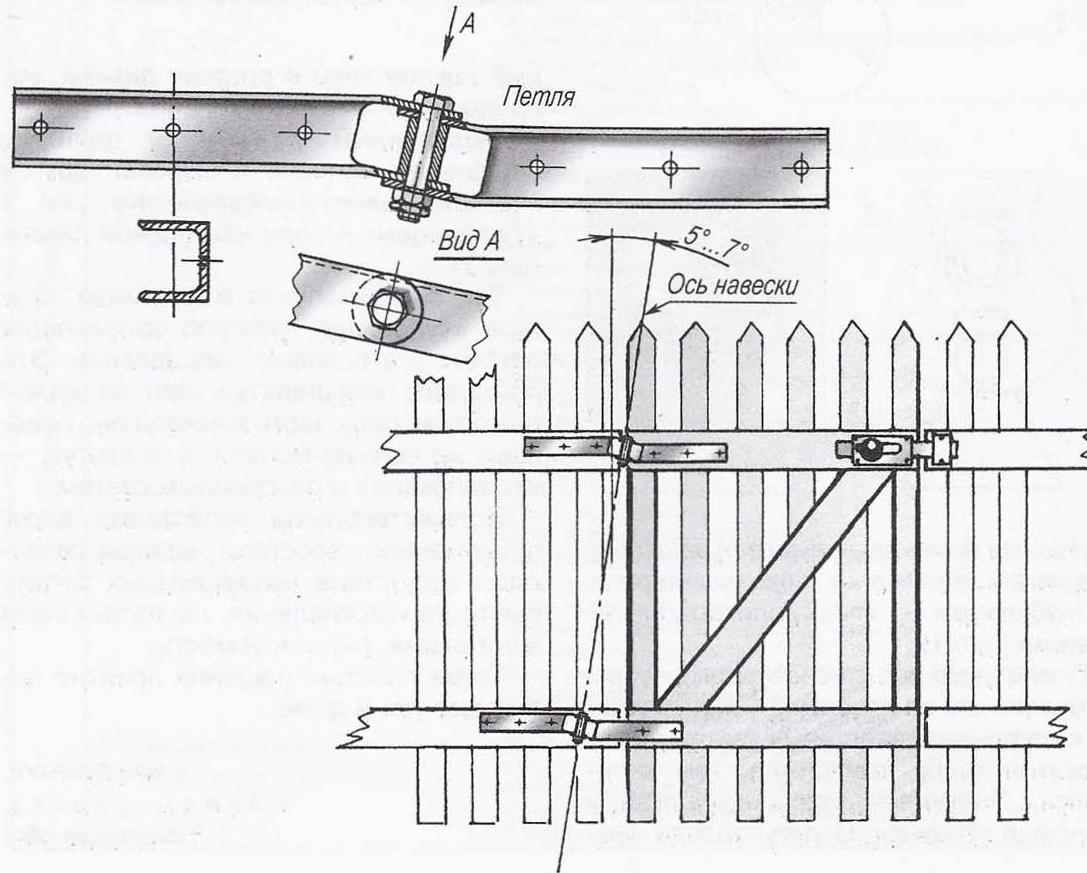

Крепеж металлических петель:
- саморезами следует зафиксировать одну часть петель на рамочной конструкции;
- приставить раму к несущим столбам, пометить места под крепеж навеса и петель;
- прихватить эти части сваркой;
- проверить правильность установки петель, установить калитку по уровню в проеме;
- варить нужно обычным сварочным швом;
- зачистить места сварки, покрасить каркас.
Схема металлического каркаса для изготовления своими руками
Облицовка сеткой из металла. Крепеж рабицы к профтрубе можно сделать следующими способами:
- крепление к каркасу с помощью сварки – через ячейки продеть металлический прут сечением 5 мм и точечно закрепить к раме;
- крепеж сетки металлическими либо пластмассовыми хомутами.
Калитка с рамным каркасом: типы соединений
Бывают:
- С металлозубчатыми пластинами, которые прибивают к деревянным планкам. Такие конструкции отличаются скоростью сборки, прочные, могут выдерживать большой вес. С этой целью ворота с калиткой делают комбинированными ‒ деревянно-металлическими, где опоры и каркас изготовлены из металла, а обшивка из дерева.
Шип-паз. Элементы входят в специальные проемы, смазанные клеем. Соединение закрытого типа, прочное. Шип должен вставляться в паз не легко, а с натягом. В качестве клея по дереву подойдет ПВА. Усилить крепеж можно шурупами.
Независимо от вида соединения углы рамы створок делаются по 90 градусов. Если померить раму по диагонали, то они должны быть одинаковыми. Кроме того, тип каркаса может иметь существенные отличия в зависимости от формы, предполагаемой нагрузки на полотно.

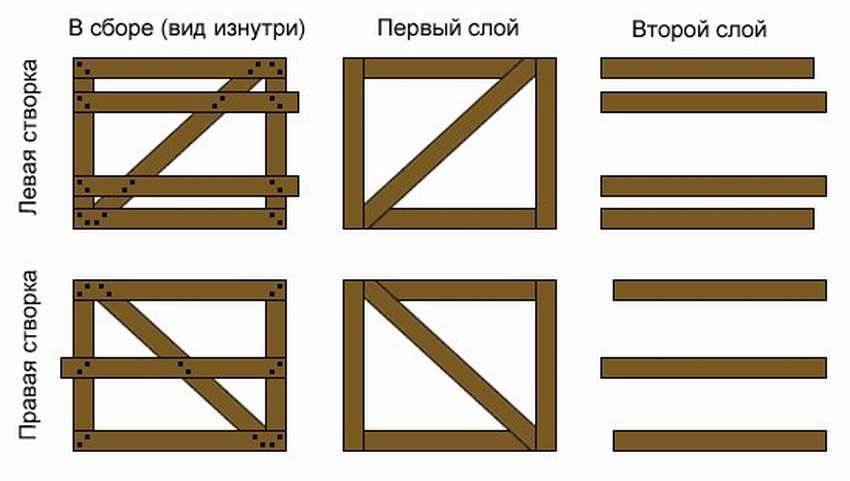

Так, Е-образный делают для вытянутых калиток, Z-образный для конструкций, подверженным нагрузкам, в виде песочных часов либо бабочки, когда обшивка калитки выполнена из легкого сырья.
Этап 1: расчет и планировка
Для того чтобы распашные воротища получились ровными и простояли, не шатаясь, не один десяток лет, важно правильно спроектировать их строительство. Для начала необходимо измерить поверхность, где находится проем, убедиться в том, что она идеально ровная
Если имеется небольшая погрешность, то лучше ее устранить до начала работ по установке.
Обязательно в точности измерьте не только общую ширину ворот, но и отдельно каждой створки и калитки. Измерения и месторасположение важных элементов лучше изобразить на бумаге в виде схемы или эскиза.
Наличие такого листочка значительно облегчит последующую работу и поможет установить распашные ворота правильно.
Важно помнить, что деревянные полотна должны иметь зазор между нижним краем и землей. Он необходим для нормального открывания при выпавшем снеге или размокшей грязи
Как правильно установить деревянные столбы
Столбы устанавливаются таким способом:
- при помощи бура вырываем яму на метр;
- расстояние между размещенными «лицом» друг к другу плоскостями столбов должно составлять чуть больше ширины калитки, это в пределах порядка 120 см;
- на дно ямы засыпаем песок на 5 см и проливаем много воды для усадки;
- подсыпаем щебень на 5 см;
- подземную часть столбов обжигаем газовой горелкой или паяльной лампой, или можно обработать весь столбы антисептиком, чтобы защитить его от гниения;
- по отвесу поставьте столб, засыпьте яму щебнем и утрамбуйте;
- основание нужно залить жидким цементным раствором с песком. Чем крепче такой раствор, тем быстрее вы сможете приступить к установке калитки.
Устройство, виды конструкций
Калитка держится на опорных стойках. Она состоит из дверного полотна, размещенного в рамке или без нее, которое прикреплено к столбам петлями (завесами). Может быть встроенной частью ворот или располагаться отдельно от них. Для надежности и удобства закрытия/открытия оснащается щеколдой, замком (навесным, электромеханическим или другого типа), засовом. Чтобы в замок двери не попадали осадки, сверху обустраивают небольшой навес. Для оповещения о приходе гостей на калитке устанавливают звонок, домофон, выше крепят камеру наблюдения.
По конструкции и способу открытия калитка бывает распашной и откатной. Может быть частью секционных, рельсовых, комбинированных устройств с воротами, но они применяются крайне редко.
Изготовление и воротных створок
Первое, что следует установить, это ширина будущего проема, т.к. размер створок должен составлять ½ от этой ширины. Например, если ширина проема составляет 3 м, то размер каждой отдельно взятой створки будет равняться 1,5 м
Кроме того, важно помнить, что между створками должен быть зазор в 1 см.
Изготовление воротных створок предполагает выполнение следующих работ:
- Изготавливается каркас:
- 1) труба с сечением 60х30 мм при помощи болгарки разрезается на части: должно получиться 4 элемента размером по 2 м и 4 элемента по 1,5 м;
- 2) на грунте делается разметка одной створки размерами 1,5х2 м, по углам этой разметки устанавливаются кирпичи;
- 3) на кирпичи согласно размерам укладываются трубы, из которых будет сделан каркас;
- 4) далее с помощью подручных материалов выравнивается поверхность таким образом, чтобы она была полностью горизонтальной: под кирпичи подкладываются любые кусочки строительного материала).
- Стыки каркаса свариваются при помощи сплошного шва.
- После сварки стыков с одной стороны, каркас переворачивается, и производится сварка с обратной стороны.
- Далее каркас усиливается:
- 1) берется профильная труба 20х30;
- 2) прикладывается к базовому каркасу и производится замер элементов для усиления;
- 3) произведенные замеры переносятся на трубу, и из нее вырезаются требуемые элементы;
- 4) вырезанные элементы приваривают к каркасу.
- Производиться обработка каркаса: шлифовка сварочных швов, удаление ржавчины и подтеков металла.
Как выбрать материал
Во время выбора многие руководствуются такими критериями, как стоимость материала и его долговечность. При должной обработке древесина может использоваться несколько десятков лет. При этом она имеет низкую стоимость.
Часто для создания створки выбирается сосна, так как этот материал имеет низкую цену. такая древесина достаточно легко обрабатывается и хорошо противостоит воздействиям внешней среды из-за насыщенности смолой. Если калитку из сосны покрыть лаком, она будет иметь достаточно привлекательный внешний вид.
Стоит отметить, что лиственница является более крепким материалом, который хорошо поддается обработке. Но при этом стоимость материала в несколько раз выше стоимости сосны. Часто используется кедр, так как такая древесина не растрескивается и является стойкой к гниению.
Лучшим вариантом является дуб, который можно приобрести по относительно низкой стоимости. Несмотря на то что осина легко обрабатывается и не растрескивается со временем, ее редко используют при создании ограждений для участка.
При создании створки можно использовать тополь. Но стоит помнить, что приобретать нужно только хорошо просушенный материал. Если он будет мокрым, при высыхании доски могут деформироваться.
Для создания калитки можно использовать и березу, но она имеет небольшой срок эксплуатации и подвержена растрескиванию
В случае когда создается калитка из дерева своими руками, важно правильно подобрать материал, учитывая погодные условия в определенном регионе. Чтобы выбрать определенный тип створки, стоит рассмотреть фото различных подобных изделий и определить, какое лучше будет смотреться на определенном участке
Калитка с воротами
Не всегда получается установить калитку отдельно от ворот. В таком случае можно установить калитку в воротах. Рассматривая этот тип конструкции, узнаем, как это сделать, используя профнастил:
Первым делом устанавливаете опорные столбы, на которые будут крепиться створки ворот. Учитывая большую нагрузку на столбы, их крепеж должен быть качественным. По этой причине опорные столбы следует подвязать к основной конструкции забора.
Теперь можно собирать каркас. Общую ширину проема разделите на две равные части. Для сооружения каркаса можно использовать профильную трубу. Это отличный материал, так как имеет небольшой вес.
Чтобы крепление профлистов было симметричным, размещайте все горизонтальные направляющие на одном уровне в каркасе.
В выбранной вами секции ворот оставьте проем для установки калитки. Для этого со стороны каркаса створок, закрепленных к столбу, привариваете вертикальную направляющую из профильной трубы. Именно эта направляющая будет удерживать в будущем калитку.
Калитку изготавливаете согласно заданным размерам. При этом учтите, они должны совпадать до миллиметров. Поэтому несколько раз проверьте все измерения, которые касаются проема для калитки.
Теперь, когда каркас калитки готов, необходимо установить петли на каркасе ворот и на самой калитке
Здесь важно не допустить перекос. Поэтому лучше каркас ворот и калитки уложить на горизонтальную поверхность
Калитку расположить на свое место и приставить петли. На предполагаемых местах установки петель делаете отметки.
Что касается петель на опорных столбах и на каркасе конструкции ворот, то здесь дело обстоит иначе. Делаете на столбах соответствующую разметку, которая укажет расположение ворот. После, от каждой отметки отступаете по 250 мм и крепите одну половину петель. Теперь переходите к разметке на каркасе ворот и отмечаете место расположения второй половины петли. При этом учитывайте расстояние, высчитанное на опорах.
Когда ворота с калиткой установлены на петлях, остается обшить каркас профнастилом.
Как сделать калитку своими руками
Деревянную калитку можно сделать несколькими способами.

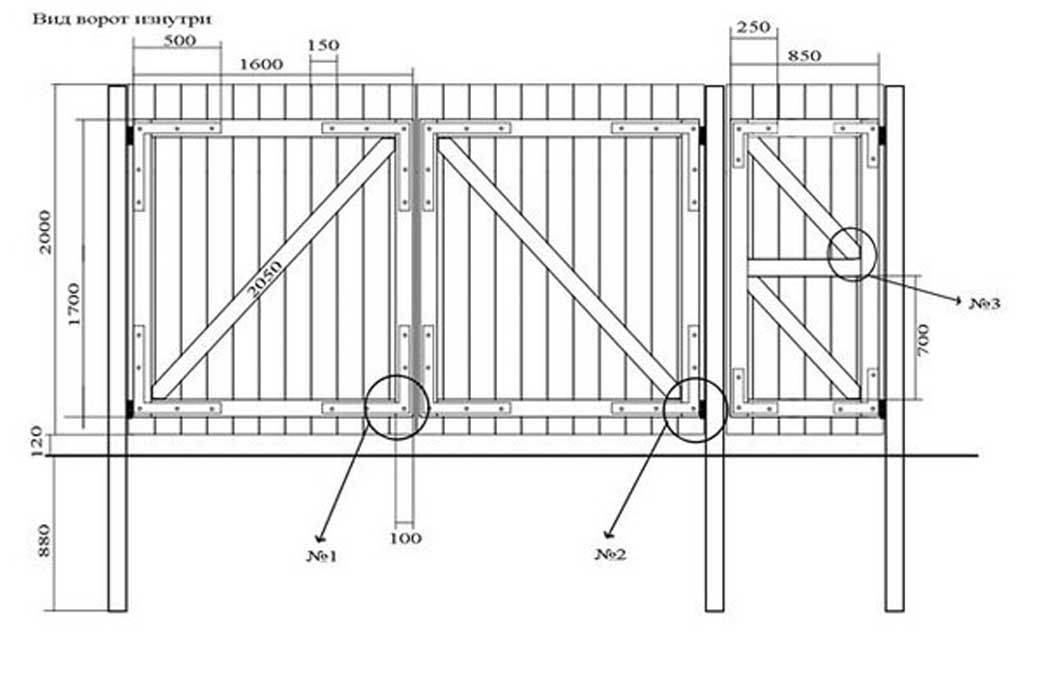

Схема конструкции калитки с размерами для самостоятельного изготовления
При этом нельзя допускать попадания прямых солнечных лучей на материал, так как это негативно повлияет на качество будущей калитки. Лучше всего закупать готовые струганные доски одинаковой толщины. Но можно и сэкономить, построгать их самостоятельно.
https://youtube.com/watch?v=ALEmZAa-VRc
Калитка с каркасом
Если вы хотите сделать калитку своими руками, то это самый простой и быстрый способ. Основой такого изделия является каркас, на который набиты рейки или доска обрешетки. Итак, берем рейки сечением не менее 5 см и монтируем основу. Она может иметь разные формы z-образную, песочных часов, треугольника, ромба — главное — это обеспечение прочности калитке. Все зависит от фантазии. Но любая из этих форм имеет верхнюю и нижнюю перекладину.
На ровной поверхности надо параллельно разложить перекладины на нужном расстоянии. Эта величина зависит от высоты калитки. Обычно перекладины расположены на 20–25 см от верхнего и нижнего края полотна калитки.После этого располагаются подкосы в определенной форме. Когда все точно измерено, рейка для подкосов отрезается на нужную длину с точным соблюдением углов. Крепятся подкосы при помощи длинных шурупов или гвоздей. После того как основа калитки будет сделана, можно приступать к монтажу обрешетки.
Предварительная выкладка планок калитки для последующей сборки
Существует множество вариантов внешнего вида таких калиток. Сплошную обрешетку можно украсить узором из узких реек, набитых под углом в виде ромбиков. Она может быть односторонней или двусторонней, когда каркас спрятан между двумя одинаковыми полотнами обрешетки. Кроме того, можно сделать сварным каркас калитки, из металлического уголка или профиля. Но тогда это получится уже не деревянная калитка, а комбинированная.
Рамные калитки
Калитка из дерева может иметь каркас в виде рамы.В таком варианте опорная и притворная обвязки соединяются верхней и нижней поперечной рейкой. Каркас прямоугольной формы в виде рамы можно крепить пазовым соединением, когда в одной детали каркаса отверстие, а на другой — паз нужного размера.
Для прочности применяется столярный клей. Перед тем как склеить конструкцию рамочного каркаса, надо проверить правильность углов, ведь даже маленький перекос приведет к быстрому выходу из строя калитки. Скрепляющим элементом реек каркаса являются длинные шурупы или гвозди. Не менее прочным и очень аккуратным будет штырьковое соединение. Для этого на двух рейках в месте соединения под прямым углом прокручивают отверстия, в которые деревянным молотком забивается штырь из дерева.
Процесс сборки деревянной калитки
Завершающим этапом строительства является скрепление конструкции верхней планкой каркаса таким же способом. Деревянные ворота и калитки с рамным каркасом можно сделать самой разной конструкции. Можно комбинировать два вида обрешетки, соединяя внизу доску встык, а вверху с просветами.
Смастерить своими руками калитку сложной конструкции не так просто, но если вооружиться терпением, включить фантазию и использовать все накопившиеся с годами знания и опыт, можно сотворить настоящее украшение для своей дачи или подворья.
Необычные конструкции деревянных калиток
Этап 3. Строительство каркаса
Сборка выполняется односторонним шипом «на ус».
Угловые соединения
Угловые соединения
Шаг 1. В каждом месте стыка просверливается пара отверстий, в которые вкручиваются саморезы или вставляются нагели из высушенного дерева. Последние для надежности можно предварительно покрыть эпоксидным клеем.
Применение нагелей/саморезов необходимо для повышения жесткости соединений.
Шаг 2. В центре каркаса оборудуется дополнительная перемычка, к которой будет крепиться обшивка конструкции.
Створки ворот
Шаг 3. В каждом углу устанавливается укосина. Для этого используются бруски длиной в 30-40 см, концы которых срезаны под углом в 45ᵒ. При креплении укосин к брускам используются саморезы.
Деревянная калитка своими руками: с чего нужно начать
Прежде всего, надо запастись пиломатериалом и фурнитурой:
- Для опорных стоек потребуются бревна или брусья. Бревна смотрятся лучше, но брус сечением 10×10см крепче.
- Каркас изготавливается из брусков 4×4см или 3×4см.
- Для обшивки пользуются штакетником, рейками, обрезными досками, фанерой.
- Фиксировать закрытую деревянную калитку проще и удобней задвижкой. Она ставится со стороны двора или на обеих. При потребности в замке, потребуются проушины. Для навешивания следует приобрести пару крепких петель.
Установка столбов
Опоры для калитки можно просто вбить кувалдой в почву. Но простоят они нормально, даже с учетом специальной обработки, не более 3 лет. Их частичное бетонирование продлит срок служба в 2 раза. Закрепление трамбованным щебнем избавит от перекосов в результате морозного пучения, но не спасет от быстрого загнивания подземной части под действием проникающей воды. Полное бетонирование опор обеспечивает их нормальную эксплуатацию, пока не загниет вся опора. Регулярный уход гарантирует не менее 10 лет службы.
В зависимости от свойств почвы опорные стойки заглубляются от 0,5 до 1 м. На прочных почвах без пучения достаточно 0,5 м, а на суглинистых с пучением не менее 1 м. Лунку выкапывают с запасом по ширине для удобства бетонирования. Перед закреплением столба его необходимо пропитать раствором антисептика, а закапываемую часть дополнительно покрыть битумом или замотать полиэтиленовой пленкой, чтобы в нее не впитывалась влага из бетонного раствора. Бетон во время заливки следует штыковать куском арматуры или черенком лопаты, чтобы не образовывались пустоты. Сразу после заливки нужно выставить с помощью отвеса опору строго вертикально. Стойки, несущая и притворная, размещаются на расстоянии 1-1,2 м друг от друга. По возможности они устанавливаются на фундамент под ограждение.
Изготовление рамного каркаса
Ширина рамы под деревянную калитку выбирается на 1см меньше прохода между столбами, так как даже крашеное дерево разбухает. При необходимости зазоры можно прикрыть планками, закреплёнными на стойках. Длина каркаса может равняться обшивке или быть меньше, но не менее 2/3. Створку можно сделать равной высоте опор, а также больше или меньше. Чтобы избежать перекосов, деревянная калитка должна собираться на ровной площадке.
Для начала подготавливаются отрезки брусков 4×4см длиной меньше на 1см ширины прохода. Если к высоте створки нет особых требований, то размер по вертикали выбирается по высоте ограждения с вычетом 4-5см, нужных для зазора снизу, и толщины поперечин. Бруски соединяются длинными шурупами или с помощью металлических уголков. На высоких рамах посредине устанавливается ещё одна поперечина. Для увеличения жесткости используются диагональные распорки, укрепленные между поперечинами.
Обшивка каркаса калитки из дерева
Для изготовления глухой створки каркас обшивается строгаными обрезными или шпунтованными досками. Чтобы оформить верхнюю часть створки в форме модного ныне полукруга следует на расстоянии равном половине ширины обшивки от верхнего края по ее центру вбить гвоздик. К нему крепится прочная нитка с привязанным к ней карандашом. Он должен касаться краев обшивки. Теперь легким движением руки прочерчивается полукруг и все лишнее за его пределами обрезается, а кромки зачищаются рашпилем, чтобы не было заноз. Если надо сделать менее выпуклую дугу гвоздик сдвигают вниз, а нитку удлиняют, чтобы карандаш касался верха. Точно также делается калитка из штакетника.
Навеска и окрашивание калитки
Установка калитки своими руками возможна с помощью навесов, но на фигурных петлях она выглядит привлекательней. Их сначала крепят к поперечинам рамы. Крепление к столбу начинают с верхней петли, это облегчит регулировку. Затем, контролируя положение створки по отвесу, закрепляют нижнюю петлю. При проверке открытия/закрытия между притворной стойкой и створкой должен оставаться зазор, а низ не доходить до земли минимум 3см.
Перед окраской производят обработку антисептиком. Желательно пару раз, чтобы увеличить срок службы. Краску следует наносить только на хорошо просушенное дерево, иначе она быстро отшелушится. После полного высыхания краски ставится запор. Поскольку поперечные срезы более интенсивно впитывают влагу их нужно прокрашивать особенно тщательно. Предпочтительно прикрыть их пластиковыми или оцинкованными металлическими полосками, приклеив или прибив их мелкими гвоздиками.
Преимущества и недостатки калиток из дерева
Стоит обратить внимание, что изделия, сделанные из дерева, отлично сочетаются со многими типами заборов. Также они имеют следующие преимущества:
- Простота создания. Створку из дерева можно сделать собственными руками, потратив на материалы небольшое количество денег.
- Экологичность. Древесина является экологически чистым материалом и не может навредить здоровью.
- Низкая стоимость. Именно по этой причине многие владельцы участков устанавливают деревянные калитки для забора.
К недостаткам изделий из дерева можно отнести:
- Недолговечность материала. Под воздействием условий внешней среды дерево быстро разрушается. Продлить срок службы описываемых изделий можно при помощи специальных составов, которые предотвращают гниение.
- Низкую механическую прочность по сравнению с другими материалами. Калитки из металла могут выдерживать большие нагрузки и при этом не деформироваться, как деревянные изделия.
- Растрескивание материала. Часто элементы деревянных калиток растрескиваются из-за гвоздей или саморезов.
- Пожароопасность. Чтобы снизить вероятность возгорания материала, стоит обработать створку противопожарными составами.
Несмотря на описанные минусы многие выбирают именно деревянные калитки.
