Что нужно переделать?

Внимательно посмотрев на схемы, даже неопытному электрику станет понятно, как подключить светодиодную лампу вместо люминесцентной. В светильнике с ПРА нужно выполнить следующие действия:

1. Отключить защитный автомат и убедиться в отсутствии напряжения.
2. Снять защитную крышку, получив доступ к элементам схемы.
3. Из электрической цепи исключить конденсатор, дроссель, стартер.
4. Отделить провода, идущие к клеммам патронов и подключить их напрямую к фазному и нулевому проводу.
5. Остальные провода можно удалить или заизолировать.
6. Вставить лампу Т8 G13 со светодиодами и произвести пробное включение.

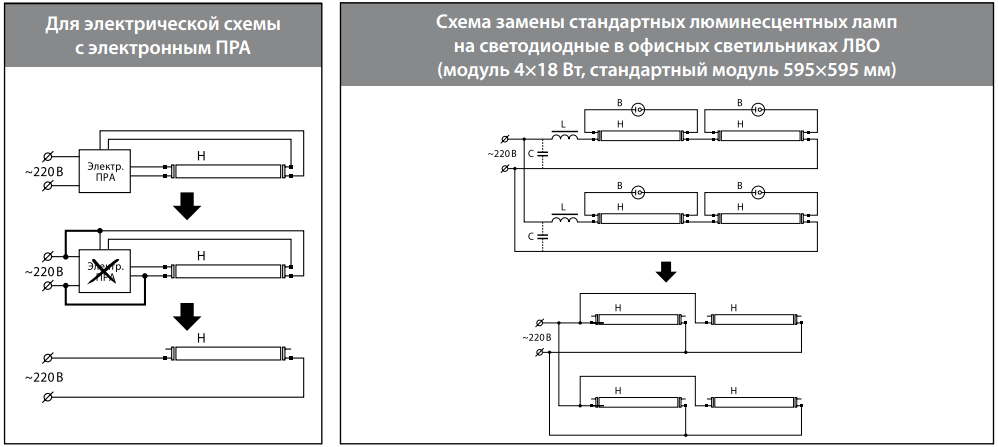

Переделать люминесцентный светильник с электронным балластом ещё проще. Для этого достаточно выпаять или перекусить кусачками провода, идущие к балласту и выходящие из него. Затем фазовый и нулевой провод соединить с проводами левого и правого патронов светильника. Место соединения заизолировать, вставить LED-лампу и подать напряжение питания.

Намного проще выполнить установку и подключение светодиодной лампы Т8 в фирменных светильниках Philips. Нидерландская компания максимально упростила задачу своим потребителям. Чтобы установить светодиодную лампу длиной 600 мм, 900 мм, 1200 мм или 1500 мм, нужно будет выкрутить стартер, а на его место вкрутить заглушку, которая поставляется в комплекте. Разбирать корпус светильника и демонтировать дроссель в этом случае не нужно.

При выборе светодиодной лампы Т8 G13 стоит обращать внимание на исполнение цоколя. Он может быть поворотным или иметь жёсткое соединение с корпусом. Наиболее универсальными принято считать модели с поворотным цоколем

Их можно вкрутить в любой переделанный светильник, как с вертикальными, так и с горизонтальными прорезями в патроне. А ещё, регулируя угол наклона лампы, можно изменить направление светового потока

Наиболее универсальными принято считать модели с поворотным цоколем. Их можно вкрутить в любой переделанный светильник, как с вертикальными, так и с горизонтальными прорезями в патроне. А ещё, регулируя угол наклона лампы, можно изменить направление светового потока.

В жилых, офисных, коммерческих помещений для освещения применяются источники дневного света. Их отличают определенные сильные и слабые стороны. Главный минус – недостаточная экономичность, ведь есть намного более эффективные, создаваемые с применением передовых технологий, решения. Замена люминесцентных ламп на светодиодные позволит надолго забыть о необходимости покупки новых источников света, снизит текущие расходы на электроэнергию. И тут возникает следующий вопрос – можно ли поставить лампы светодиодные вместо люминесцентных в старые приборы, или лампы придется выбрасывать, а вместо них монтировать новые трубки.

Схема светодиодного фонаря

Большое распространение получили в наше время и переносные фонари на основе светодиодов. Небольшие и налобные фонарики могут иметь в своей схеме от трех до двадцати двух элементов на кристаллах. Более мощные, с использованием аккумуляторных батарей и возможностью подзарядки от сети в 220 В – до 64 светодиодов. Их несомненное преимущество перед приборами на основе лампы накаливания – в яркости свечения и в то же время экономичности. Заряд батареи расходуется в 10–20 раз медленнее. При этом сила светового потока в разы сильнее.

Схема светодиодного аккумуляторного фонаря

Все дело в том, что обычные лампы накаливания рассеивают свет вокруг себя, а значит, половина светового потока идет назад. В фонарях установлены отражатели с целью уменьшить потери и направить луч в нужном направлении. Но проблема в том, что лампочка находится очень близко к отражателю, а значит, загораживает часть отраженного светового потока.

Таким образом, лампа теряет около 30 процентов света.

Светодиоды, в отличие от приборов с нитью накаливания, изначально светят вперед, не тратя силу на освещение пространства вокруг и позади себя. Конечно, отражатель здесь тоже присутствует, но служит он больше для коррекции луча светового потока, а не для его усиления.

Схема, по которой происходит подключение светодиодного фонаря, предельно проста и вполне жизнеспособна при ее сборке своими руками.

Преимущества светодиодных ламп

Главные достоинства новейших изделий, выполненных на базе светодиодов, — их хорошая яркость и низкое потребление электроэнергии. В конструкции лампы предусмотрено наличие специального драйвера, который обеспечивает свечение светодиодов, поэтому не придется изготавливать или устанавливать что-то дополнительное.

Получается, для того чтобы переделать старый люминесцентный светильник в современный светодиодный, вполне достаточно удалить весь лишний балласт: стартер, электропусковой механизм. У люстры на светодиодах питание подключается непосредственно к контактам осветительного оборудования. Принципиальная схема подключения у всех светильников приблизительно одна и та же: все зеленые проводники подводятся к нулевому проводу, а красные подключают к фазе.

Стоит отметить, что по сравнению с люминесцентными светильниками светодиодные конструкции обладают хорошим качеством, дают более яркий поток света при минимальном потребленном токе.

В офисах в последнее время все чаще прибегают к оборудованию системы освещения на светодиодах во многом за счет того, что эта продукция является более экономичной. По сравнению с люминесцентными лампами все работы, связанные со светодиодной продукцией, будут более безопасными, так как здесь используется более низкое напряжение при такой же силе электрического тока. Однако ряду правил все-таки придется следовать:

• Следует быть максимально осторожным при замене люминесцентных приборов. Необходимо постоянно помнить о том, что такая продукция очень хрупкая, а в ней содержатся пары ртути. При нарушении целостности изделия можно получить серьезный вред здоровью. Все манипуляции производятся исключительно на отключенном светильнике.
• Перед непосредственной установкой оборудования придется внимательно прочитать инструкцию с условиями эксплуатации. Чтобы светодиодная лампа служила как можно дольше, необходимо сразу предотвратить сильные и регулярные перебои с электричеством. Также для продления срока службы желательно, чтобы она постоянно работала в одном и том же температурном режиме.
• Когда она начинает ни с того ни с сего мигать, издавать какие-либо звуки, то здесь проблема наверняка заключается в ее положении в держателях. Вполне достаточно развернуть ее. Получается, если мигала левая сторона осветительного прибора, то можно попробовать установить ее в правый патрон и, соответственно, наоборот. Если таким образом справиться с дефектом не получилось, можно попробовать перепаять сам светильник или же перебрать электропроводку, идущую к нему.

Преимущество LED-освещения в светильниках

Светодиодные лампы повсеместно устанавливаются вместо люминесцентных, так как, при прочих равных, выигрывают по некоторым параметрам:

• экологичность — в люминесцентных лампах содержится токсичная ртуть. В связи с этим утилизация газоразрядок обычным способом запрещена. Регламент предписывает сдачу отработанных колб в специальное предприятие, причем стоимость утилизации от 8 рублей за одну единицу. LED-элемент можно просто выбросить в контейнер для твердых бытовых отходов, при разрушении конструкции никакой опасности для окружающих он не представляет;
• светоотдача и производительность — хотя большинство производителей заявляют о КПД светодиодных ламп в 90%. В действительности эта цифра близка к 40%. С учетом потерь электроэнергии в драйвере КПД LED-светильника снижается до 130 люмен на ватт, что составляет 25-30%. Однако даже с учетом всех вычетов люминесцентные приборы проигрывают и здесь, так как максимум их КПД не превышает 80 люмен/Ватт — 20%. Учитывая отсутствие разработок в этом направлении, каких-либо улучшений в показателях газоразрядок в дальнейшем не ожидается;
• эргономика — работа люминесцентных ламп и пускорегулирующих устройств сопровождается гудением, треском, радио- и аудиопомехами для близлежащих электроприборов. Кроме этого, коэффициент пульсации света газоразрядок в момент их запуска превышает 20% против 5-10% у LED-светильников;
• стабильность — при скачках напряжения в сети, особенно падении до 180 Вольт люминесцентные лампы мигают или тухнут. Дешевые китайские светодиодные приборы с диодным мостом вместо стабилизатора напряжения тоже работают некорректно. Но использование высокочастотных стабилизаторов в схеме решает эту проблему;
• деградация — люминофор со временем осыпается и выгорает, уменьшая светоотдачу и смещая спектр свечения газоразрядки в опасный ультрафиолетовый диапазон.

Главный недостаток ЛЭД-ламп — это цена, по-прежнему превышающая газоразрядные аналоги. Повышение доступности идет за счет упрощения схем и использования малоэффективных деталей, что нивелирует часть выгоды от переоборудования на новый тип освещения вместо устаревших люминесцентных трубок. Китайские изделия работают зачастую не дольше ламп накаливания, сильно греются, перегорают, поэтому их эксплуатация выходит еще дороже за счет вынужденной замены источника света после его поломки.

Конструкция светодиодов

Светодиодная трубка – это прозрачная колба из пластмассы, внутри которой расположен драйвер и гетинаксовая планка с вмонтированными на неё светодиодами. По этой причине установка внешнего драйвера не нужна. Подсоединяется такая лампа к стандартной сети 220 В.

Светодиодный дневной светильник оснащается цоколем типа G13. Штыри лампы соединяются между собой внутри колбы посредством медной проволоки, благодаря чему напряжение может быть подано на любой из штырьков.

Светодиодные трубки изготавливаются с длиной 600 или 1500 мм. Их мощность варьируется в пределах 9-25 Вт. Излучаемый свет может быть как тёплым, так и холодным. Светодиоды экономичнее на 60-65% в отличие от люминесцентных ламп.

Светодиоды могут обладать самой различной формой. Наиболее распространённой конструкцией является классический 5-миллиметровый корпус. Верх оснащается линзой, а нижняя часть – рефлектором. Внутри корпуса размещён кристалл, излучающий свет при прохождении сквозь него тока.

Конструкция светодиода тривиальна: он обладает двумя выходами – анодом и катодом. Параболический рефлектор из алюминия (отражатель) располагается на катоде. Внешне он схож с углублением чашеобразной формы.

Ключевой компонент светодиода – полупроводниковый монокристалл, в котором происходит p-n-переход. Сам монокристалл обладает формой кубика с размерами 0,3х0,3х0,25 мм.

Кристалл соединяется с анодом посредством позолоченной проволочной перемычки. Корпус изготавливается из полимера, он оптически прозрачный и синхронно является фокусирующей линзой. Совместно с рефлектором они устанавливают угол излучения светодиода и направленность светового потока.

Как устроена светодиодная лампа на 220 В?

Это современный вариант LED-лампы, который производится по усовершенствованной технологии. Здесь светодиод цельный, имеется несколько кристаллов, поэтому не предполагается необходимость пайки множества контактов. Как правило, присоединяют только два контакта.

Таблица 1. Строение стандартной LED-лампы

Элемент	Описание
Рассеиватель	Элемент в виде «юбочки», который способствует равномерному распределению светового потока, исходящего от светодиода. Чаще всего этот компонент изготавливают из бесцветного пластика или матового поликарбоната.
Чипы светодиодов	Это главные элементы современных лампочек. Часто их устанавливают в большом количестве (боле 10 штук). Тем не менее, точное число будет зависеть от мощности светового источника, габаритов и особенности радиатора для поглощения тепла.
Пластина из диэлектрика	Изготавливается на основе анодированных сплавов алюминия. Ведь такой материал лучшим образом выполняет функцию отвода тепла к системе охлаждения. Все это позволяет создать нормальную температуру для бесперебойного функционирования чипов.
Радиатор (охлаждающая система)	Способствует отведению тепла от пластины из диэлектрика, где находятся светодиоды. Для изготовления подобных элементов тоже используют сплавы алюминия. Только здесь еще заливают его в особые формы, чтобы получить пластины. Это способствует увеличению площади для отвода тепла.
Конденсатор	Сокращает импульс, который возникает при подаче напряжения от драйвера к кристаллам.
Драйвер	Устройство, которое способствует нормализации входного напряжения электросети. Без такой маленькой детали не получится сделать современную матрицу светодиода. Эти элементы могут быть выносного или встроенного типа. Тем не менее, практически все лампы имеют встроенные драйвера, которые находятся внутри устройства.
Основание из ПВХ	Это основание прижато к цоколю лампочки, благодаря чему защищает от поражения током электриков, которые выполняют замену изделия.
Цоколь	Требуется, для того чтобы подключить лампу к патрону. Чаще всего его изготавливают из прочного металла – латуни с дополнительным покрытием. Это позволяет увеличить срок использования изделия и защитить от ржавчины.

Драйвер светодиодной лампочки

Еще одним отличием светодиодных ламп от других изделий является местонахождение зоны сильного нагрева. У других источников света происходит распространение тепла по всей внешней части, в то время как кристаллы светодиодов способствуют только нагреву внутренней платы. Именно поэтому возникает необходимость установки радиатора для быстрого отведения тепла.

Если возникает потребность сделать ремонт осветительного прибора с вышедшим из строя светодиодом, то его полностью заменяют. По внешнему виду эти лампы могут быть как круглыми, так и в виде цилиндра. К питанию они подключаются через цоколь (штырьковый или резьбовой).

Схема подключения светодиодных ламп вместо люминесцентных

Люминесцентные лампы, благодаря своим революционным, для своего времени, характеристикам: низкому энергопотреблению, высокой световой эффективности и долгому сроку службы, получили очень широкое распространение.

Именно трубчатые лампы дневного света освещают большинство школ, больниц, офисов, цехов и т.д., наиболее часто они установлены в растровых светильниках, знакомых каждому.

Но технологии не стоят на месте, их активное развитие привело к созданию светодиодных ламп, которые превзошли практически по всем показателям люминесцентные. В настоящее время, единственным их недостатком является стоимость в сравнении с лампами дневного света, по сумме же всех характеристик и выгод, а главное по соображениям безопасности, они вне конкуренции.

Менять старые люминесцентные светильники целиком на аналогичные светодиодные не выгодно, хотя бы просто экономически, лучше просто заменить лампы, ведь производители давно уже выпускают трубчатые светодиодные лампы Т8 под цоколь G13 и можно установить их, оставив старый корпус светильника, лишь немного модернизировав его.

Чтобы поставить светодиодные лампы вместо люминесцентных, необходимо несколько доработать светильник, сделать его проще, убрав из схемы подключения несколько лишних компонентов. Сейчас я подробно покажу как это легко сделать самому.

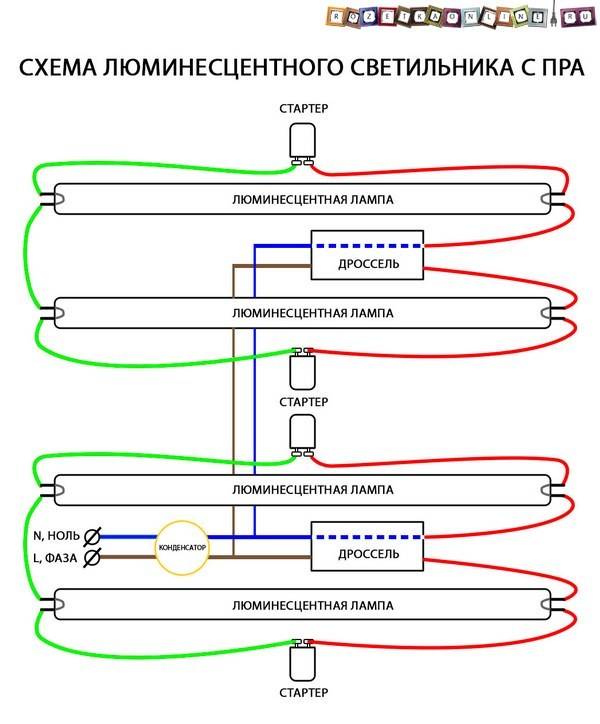

В первую очередь давайте рассмотрим схемы стандартных растровых светильников, рассчитанных на установку четырех люминесцентных ламп, такие чаще всего монтируются в потолки, типа «армстронг».

Их всего две разновидности, две различных схемы, первая с балластом и стартером, встречается чаще всего:

Вторая схема более современная, с электронным пускорегулирующим аппаратом:

Как видите, светильники с люминесцентными лампами, содержат внутри различное дополнительное оборудование, которое требуется для их работы. Подробнее читайте об этом в материале — Схема подключения люминесцентных светильников

В современных же трубчатых LED лампах, в частности т8 под цоколь g13, драйвер, необходимый для того, чтобы светодиоды горели, уже встроен в корпус самой лампы и дополнительно устанавливать что-то не требуется.

Соответственно, переделка любого люминесцентного светильника, сводится к демонтажу всего лишнего оборудования: балласта, стартера, эпра и т.д. и подключению питания напрямую к контактам LED лампы. Для обоих типов светильников, схема подключения общая, все зеленые проводники на схеме, подключаем к нулевому проводу, а все красные к фазному, должно получится примерно так:

И еще раз, все достаточно просто, с одной стороны к ламам подводится фаза, а с другой ноль. При этом полярность не важна, так как подключается переменный ток, подсоединяйте так, как вам будет удобнее

Кроме того, не важно к какому из контактных штырьков подключается электрический провод, ведь их каждая пара, с каждой стороны LED лампы, замкнута

В случае переделки растрового люминесцентного светильника, мы просто берем провода, которые идут от цоколей g13 и обрезаем их, а затем все провода одной стороны подключаем на фазную клемму, а все провода другой, на нулевую. В итоге должно получится примерно следующая схема установки led ламп вместо ламп дневного света:

• Как видите, технология простая, не нужно обладать каким-то особым образованием, чтобы перевести на светодиодные лампы, допустим, все люминесцентные светильники в офисе, на производстве или в магазине.
• Кстати, как монтировать и подключать люминесцентный светильник, а главное как устанавливать трубчатые лампы т8 — мы писали в статье «Подключение люминесцентного светильника»
• В результате такой переделки, вы получаете новый, современный светодиодный светильник, безопасный, с низким энергопотреблением и долгим сроком службы.

Помните, что старые люминесцентные лампы нельзя просто выбросить или, хуже того, просто разбить, их необходимо обязательно утилизировать, ведь они содержат ртуть. В каждом крупном городе есть центры, куда вы сможете сдать свои энергосберегающие лампы, нередко совершенно бесплатно.

Выключатели с подсветкой

Такие выключатели очень удобны в использовании, но часто не сочетаются с современными лампами. Лучше всего они подходят для ламп накаливания. Их недостатком является то, что светодиодная лампочка может временами вспыхивать в темноте, что не совсем удобно, особенно в спальне.

Происходит это из-за того, что в устройстве таких светильников предусмотрен выпрямитель, преобразующий переменное напряжение в постоянное. Чтобы сглаживать пульсации, в выпрямитель встроен конденсатор, который имеет свойство накапливать в себе заряд во время работы светильника.

Поэтому, когда светодиодная лампа подключена к выключателю с подсветкой, она тускло светится, а иногда и мерцает, даже когда отключена. Исправить это можно несколькими способами:

• убрать подсветку с выключателя;
• проверить правильность монтажа проводки;
• параллельно подключить лампу накаливания, чтобы ток проходил не сквозь выпрямитель, а через нить накала;
• параллельно подключить шунтирующий резистор, чтобы конденсатор не накапливал заряд;
• использовать светодиодную лампу, специально предназначенную для выключателя с подсветкой, но следует учитывать, что такие лампы разгораются достаточно долго и имеют более высокую стоимость.

Основные отличия галогеновых и светодиодных

Первым делом следует разобраться, какими отличиями они обладают. Это позволит принять для себя наиболее оптимальное решение и понять, какие лампы будут эффективнее в дождь, в сырую погоду, и стоит ли вообще устанавливать светодиоды на свой автомобиль.

Автолюбители отдают предпочтение светодиодным лампам

Светодиодные и галогеновые лампы – это разные типы, которые кардинально отличаются друг от друга. Ключевая разница полупроводников от газоразрядных источников света заключается в таких показателях:

• более высокая светоотдача;
• низкий уровень энергопотребления;
• увеличенный в плане продолжительности срок эксплуатации;
• меньшая нагрузка на бортовую систему электропитания.

Сравниваем: освещение каких ламп наиболее эффективное и оптимальное

Как итог, установка светодиодных ламп вместо галогеновых в автомобиле осуществляется водителями для улучшения качества света.

Плюсы и минусы

Если сравнить эти два кардинально разных источника света, можно увидеть, что светодиоды обладают многочисленными преимуществами:

• возможность получения ультра яркого пучка света;
• правильное рассеивание лучей, что позволяет отлично освещать дорогу даже в плохих погодных условиях;
• длительный срок службы, значительно превышающий любые аналоги.

Светодиодные лампы — это яркое, правильное и равномерное освещение

Благодаря снижению нагрузки на бортовую электросеть, можно говорить о незначительном снижении уровня расхода, что в длительной перспективе выливается в приличную экономию.

Уровень энергопотребления светодиодных ламп h4 по сравнению с галогенными в 3-4 раза ниже. Их установка позволит избежать просадки напряжения в электросети, когда используется большое количество энергопотребляемых приборов, таких как отопитель салона, подогрев сидений, зеркал, заднего стекла.

Светодиодные лампы имеют конструктивные различияСнятие повышенной нагрузки на аккумуляторную батарею и генератор автомобиля продлевает срок их службы, исключает преждевременный выход из строя.

Используя светодиодные h7, можно забыть о том, что какой-то участок дороги будет неосвещен. Кроме того, благодаря яркости фар, не имеет значения, освещается дорога уличными фонарями или нет, поскольку автомобильного света будет достаточно. Особенно комфортно ездить с таким светом фар на длительные расстояния – глаза не будут так уставать в дороге.

Замена галогеновых ламп на светодиодные в авто может обеспечить водителю ряд положительных моментов:

1. Фары автомобиля будут светить намного ярче, что увеличит видимость транспортного средства на дороге. Даже с дальних расстояний машину будет хорошо видно другим участникам дорожного движения.
2. Улучшится внешний вида автомобиля. Головная оптика, в которую установлены светодиодные лампы, преображает внешний вид машины, делая ее более стильной и красивой. Автомобиль будет выгодно выделяться среди аналогичных, станет более заметным.

Светодиодные лампы, бесспорно, выигрывают

Недостатком подобной замены и установки является тот факт, что даже при правильной регулировке на близком расстоянии они способны ослепить встречные машины.

Еще одним минусом полупроводниковых источников освещения является получение пучка света, имеющего небольшую дальность. Этот недостаток особенно ощутим при езде на высокой скорости по трассе, что ограничивает видимость водителя.

Пучок света при высокой скорости ограничивает видимость

У галогенных ламп дальность освещения больше. Бонус для других водителей – лампы не будут ослеплять встречный транспорт.

Светодиодные лампы вместо люминесцентных: а стоит ли менять

Замена светильников Армстронг на светодиодные в большинстве случаев оправдана, поскольку LED-источники почти по набору параметров устаревшие аналоги превосходят. Для себя просчитайте первоначальные траты, сопоставьте параметры разных лампочек, пересчитайте экономию в долгосрочной перспективе в случае замены светодиодными лампами люминесцентных ламп 18 Вт.

Лампы дневного света Т8:

• вырабатывают до 10000 часов, обычно меньше;
• свет распространяют по разным направлениям, требуют наличия специальных отражателей;
• увеличивают яркость при включении по нарастающей;
• автомат защиты часто дает сбои в работе;
• люминесцентный поверхностный слой постепенно теряет свои качества, поток света уменьшается на треть довольно быстро;
• ртуть, колбу нужно грамотно утилизировать.

Лампы светодиодные Т8:

• служат до 50 тыс. часов (учитывайте число включений-выключений);
• дают направленный свет;
• сразу включаются ярко с полной отдачей светового потока;
• нет необходимости ставить драйвера или дроссели и стартеры;
• яркость теряется не больше 10% за каждый десяток тысяч часов;
• потребление энергии от сети минимальное;
• экологическая безопасность – 100%.

Светоотдача светодиодных ламп Т8 (при равном с люминесцентными потреблением энергии) имеют в разы больше, выходят из строя раньше положенного срока очень редко. При покупке вы получаете гарантию от завода-производителя либо поставщика. Возможность размещать внутри главной колбы разное число светодиодных элементов позволяет получать любую интенсивность света и любую цветовую температуру. Взвесив сильные и слабые стороны решения, можно сказать, что лампы светодиодные вместо люминесцентных в перспективе будут выгоднее. Недостаток один – светодиоды стоят дороже.

Светодиодные трубки ОгоньОК Т8-600

Для эффективной замены устаревших ламп, аналог люминесцентной лампы в 18 Вт. Данные светодиодные лампы имеют стандартный размер и подходят к любым осветительным приборам. Помимо низкого энергопотребления (6,5 Вт) в трубках отсутствует мерцание, поэтому они безопасны для зрения. Лампы изготовлены из ударопрочных безопасных материалов, их нельзя случайно разбить и ими пораниться.

Во включенном состоянии температура трубок всего на несколько градусов превышает температуру окружающей среды, поэтому ими невозможно обжечься. При внезапном перепаде напряжения, трубки продолжат работать. Все перечисленные характеристики позволяют использовать данные лампы в самых разных условиях, даже близких к экстремальным.

Преимущества:

• экономия электроэнергии по сравнению с люминесцентными лампами
• отсутствие вредных для глаз пульсаций
• не нуждается в специальной утилизации
• не бьется
• Не греется, не обжигает
• не содержит ртути и других вредных веществ
• устойчива к перепадам температуры и напряжения.

Технические характеристики:

Схема подключения светодиодных трубок Т8

1 декабря k-igor

Светодиодные трубки Т8 с каждым годом становятся более доступными. При новом строительстве можно использовать готовые светильники со светодиодными трубками Т8, а при реконструкции есть возможность модернизировать существующие люминесцентные.

В одной из последних статей я считал экономический эффект замены люминесцентных ламп на светодиодные трубки Т8. Рассмотрим как подключаются светодиодные трубки.

Чтобы упростить замену люминесцентных ламп типа Т8 на светодиодные трубки Т8, производители сделали у светодиодных трубок такой же цоколь (G13) как и у люминесцентных, хоть и для включения светодиодных трубок требуется лишь 2 контакта, а не 4.

Пломбы, защитные голограммы, документы, все в безупречном виде. Дополнительное оборудование: таймеры для автоматического управления счетчиками, автоматы на 63А в корпусе 25А, дополнительные пульты.

NaPulte.com — счетчики с пультом.

Схема подключения светодиодных трубок Т8 очень простая и ничем не отличается от схемы подключения обычной лампы накаливания.

Схема подключения светодиодных трубок Т8

Для включения светодиодной трубки достаточно подать напряжение на лампу не используя никаких дополнительных устройств. В отличие от люминесцентной лампы, светодиодной лампе не требуется пускорегулирующая аппаратура (ПРА).

Если у вас имеются люминесцентные светильники с лампами Т8, то после небольшой модернизации данные светильники возможно эксплуатировать со светодиодными трубками.

Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп представлена ниже:

Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп

Из существующего люминесцентного светильника необходимо извлечь стартер и закоротить дроссель, т.е. требуется обеспечить подачу напряжения напрямую на светодиодную лампу.

В любой момент возможно произвести обратную модернизацию и использовать те же люминесцентные лампы, не прибегая к существенным финансовым затратам.

Где купить светодиодную лампу — optogan.by доставит бесплатно. . Лучшие Игровые автоматы онлайн бесплатно и без регистрации.

Простые полезные советы

Устраняем неприятные запахи в помещении: При запахе табака или краски в помещении, помогает следующее действие. Для избавления можно расстелить влажные куски ткани, либо полотенец, либо расставить чашки с поваренной солью, которые впитают испарения быстро.

Чтобы гвозди были под рукой: Иногда мы берем гвозди или шурупы в рот, в карман или просто держим в руке. Гораздо лучше повесить на шею магнит. На нем они будут надежно держаться в любом количестве и руки и рот будут свободными

Привычные люминесцентные линейные (растровые) осветительные приборы, установленные практически во всех учреждениях, учебных заведениях и прочих общественных местах, морально устарели. Они требуют постоянного внимания, мерцают, издают шум и являются источником головной боли во всех смыслах. Кроме того, максимальный срок службы таких светильников, заявленный производителями, находится в пределах 14000-20000 тыс. часов, хотя на практике он гораздо меньше.

Это вынуждает владельцев помещений переходить на светодиодные лампы Т8, которые выпускаются в том же формфакторе и могут быть установлены без замены самих приборов, в старом светильнике. Следует учитывать, что подключение светодиодной лампы Т8 производится по собственной схеме, которую необходимо знать заранее.

Решить вопрос методом подбора вариантов в данном случае не просто невозможно, но и весьма опасно. Рассмотрим эти моменты по порядку.

Какая экономия?

Для того, чтобы посчитать экономию от замены люминесцентных ламп на светодиодные, нужно произвести соответствующий расчет, для этого за основу можно взять два светильника одинаковой мощности, один из которых оснащен люминесцентной лампой, а второй – светодиодами.

Для расчета возьмем светильники, с одинаковыми характеристиками по световому потоку, обеспечивающему требуемую освещенность в заданной точке помещения, а в качестве показателя, на котором будет основан расчет, выступит мощность источника света.

Сравнительные значения, по мощности, люминесцентных и светодиодных источников света приведены в таблице:

Тип источника	Мощность, Вт
люминесцентный	5,0 – 7,0	10,0 -13,0	15,0 – 16,0	18,0 – 20,0	25,0 – 30,0	40,0 – 50,0	60,0 – 80,0
светодиодный	2,0 – 3,0	4,0 – 5,0	8,0 – 10,0	10,0 – 12,0	12,0 – 15,0	18,0 – 20,0	25,0 – 30,0

Светильник одноламповый люминесцентный, модель Camelion WL-3016 36W 2765, мощностью 36 Вт обойдется покупателю в 820,0 рублей, плюс стоимость самой лампы и стартера – общая сумма составит, в среднем, 900,00 рублей.

Встраиваемый светодиодный светильник, модель Feron AL527 28542, мощностью 18 Вт, белого свечения, обойдется покупателю в 840,00 рублей.

На начальном этапе сравнения исходные параметры примерно одинаковы, это: сила светового потока, зависящая от мощности установленного источника света и стоимость самого светильника. Для сравнительного анализа необходимо заполнить сравнительную таблицу, составленную из расчета того, что светильники работают 10 часов в день, 365 дней в году.

Показатель	Люминесцентный светильник	Светодиодный светильник
Мощность светильника, кВт	0,036	0,018
Потребление электроэнергии в сутки, кВт/час	0,36	0,18
Потребление электроэнергии в год, кВт/час	131,4	65,7
Стоимость электроэнергии для потребителей в 2021 году, рублей/кВт*час	2,97	2,97
Затраты на оплату потребленной энергии, рублей	390,26	195,13
Экономия по году, рублей	—	195,13
Затраты на содержание светильников, рублей	100,00	—
Экономия, итого, рублей	—	295,13

Примечания:

Как видно из таблицы, при одинаковых начальных показателях, экономия от использования светодиодных светильников, по стоимости использованной электрической энергии, в сравнении с люминесцентным светильником, составляет 100%.

Конечно, полученная цифра, определяющая экономию использования светодиодного источника света не велика, т.к. сравнивались всего два светильника, но даже в масштабах отдельно взятой квартиры, когда будет произведена замена 5 – 10 люминесцентных ламп, экономия увеличится в разы, что существенно отразиться на семейном бюджете. В случае же, когда замена проводится в офисном помещении или производственном цеху, экономию от замены светильников, можно почувствовать уже в первый месяц после завершения работ.

Инструкция по замене

В первую очередь нужно подобрать LED-лампы с такой же светимостью, что и заменяемые люминесцентные — это если яркость светильника нужно оставить на прежнем уровне.

Обращаем внимание читателя на то, что сравнивать лампы нужно именно по светимости (измеряется в люменах), а не по потребляемой мощности (измеряется в ваттах). Какие бывают светодиодные лампы. Какие бывают светодиодные лампы

Какие бывают светодиодные лампы

Применяемые разными производителями технологии отличаются, а потому количество люменов (лм), выдаваемых лампой на каждый ватт (Вт), несколько варьируется.

Если на упаковке лампы светимость не указана, а вместо этого написано только что-нибудь вроде «соответствует люминесцентной лампе мощностью 36 Вт», следует отнестись к такой продукции с подозрением: производитель явно пытается пустить покупателю пыль в глаза.

Примерное соответствие ламп разных типов отображено в таблице:

Мощность, Вт	Тип лампы	Световой поток, Лм
5	Лампа накаливания Люминесцентная лампа Светодиодная лампа	20 145-225 420-540
15	Лампа накаливания Люминесцентная лампа Светодиодная лампа	120 875-1050 1150-1300
25 21 20	Лампа накаливания Люминесцентная лампа Светодиодная лампа	220 900-1200 1700-2200

Если лампы приобретены, можно приступать к работам по переоборудованию светильника:

Отключаем при помощи выключателя электроснабжение. Если прибором долго не пользовались, сначала включите его и пометьте каким-либо образом, например, при помощи маркера, еще годные лампы. Если упустить этот момент из виду, потом придется дополнительно возиться с их проверкой. Проверяем индикатором фазы, действительно ли светильник отключен от электросети. Делать это нужно обязательно: выключатель могли по ошибке установить в разрыв нулевого провода, а не фазового, и в этом случае прибор все время будет под напряжением как во включенном, так и в выключенном состоянии. Если проверка показала наличие напряжения, светильник нужно обесточить при помощи автоматического выключателя, установленного в распределительном щите. Далее подключенные к светильнику провода отсоединяют и обматывают их оголенные концы изолентой. Это касается и провода заземления, если он есть (обычно имеет изоляцию желто-зеленого цвета)

Обратите внимание на то, что этот провод крепится не к клеммной колодке, как другие два, а к корпусу светильника в месте, зачищенном от краски (обычно прижимается винтом). После отсоединения его, в отличие от других, оставляют без изоляции

Теперь, если помимо демонтируемого светильника имеются и другие, можно включить свет, чтобы было удобно работать.

Откручиваем винты или фиксаторы, удерживающие прибор, и снимаем его с потолка.
