Как выбрать стабилизатор напряжения для газового котла — подробная инструкция

Инверторный стабилизатор напряжения для газового котла. «Чистый синус» и точность удержания напряжения

Классический релейный стабилизатор обеспечивает точность 5-7 %,

Инверторный – 1- 2% и «чистый синус».

Что предпочесть в том или ином случае?

Попробуем разобраться на примере.

Мы знаем, что в настоящее время для отопления загородных домов обычно применяются газовые котлы, оснащенные насосами циркуляции теплоносителя. Циркуляционные насосы были изобретены в 1929-ом и начали массово применяться в бытовых котлах в 1950-х годах. И всё это время они прекрасно работали с «грязным синусом», и достаточной признавалась точность удержания напряжения 5 – 7%.

Релейные стабилизаторы транслируют сеть такой, какой она была 50 лет назад, есть и будет ещё, как минимум, столько же лет. И обеспечивают 5-7 процентов удержания. То есть обеспечивают необходимые и достаточные параметры стабилизации.

Что касается инверторных стабилизаторов, то до 1933 года, когда была доказана теорема Котельникова, электронные инверторы просто не существовали по причине отсутствия теоретических предпосылок, а потом до появления мощных и недорогих полевых транзисторов были очень дорогими.

Поэтому производители котлов не закладывали в регламент эксплуатации своих изделий требования к качеству сети (во всех странах это уже оговорено нормативами для энергопоставляющих компаний), оговаривая только рабочие и предельные напряжения, при которых котел будет работать долго.

Напрашивается вывод, что для обеспечения надежной эксплуатации современного котла достаточно наличия классического релейного стабилизатора соответствующей мощности. А наличие «чистого синуса» и точности 1 – 2 % в инверторных стабилизаторах не добавляет надежности работы оборудования. Эти параметры инверторов в данном случае напоминают рекламный ход, как, к примеру, на упаковке моющего средства пишут – «20% – бесплатно».

В случае же необходимости защиты точной измерительной или медицинской аппаратуры данные параметры инверторов могут быть актуальными.

Шаг №1 – Какие типы стабилизаторов подходят для котлов

Какой стабилизатор напряжения выбрать для газового котла?

Теоретически для котла отопления можно использовать любой из бытовых стабилизаторов напряжения подходящей мощности. Года 2-3 назад чаще всего так и приходилось делать. Ставились электромеханические стабилизаторы, которые должны были обеспечить сохранность котлов.

Преимущества:

• плавная регулировка при помощи сервопривода;
• более точное, на тот момент, напряжение на выходе.

Но у них был большой минус:

медленная скорость выравнивания напряжения.

Из-за этого сильно страдала электроника более новых газовых котлов, которая очень чувствительна к изменениям напряжения и импульсным помехам.

Другим вариантом было поставить вместо электромеханики более быстрые релейные стабилизаторы. Преимущества:

• высокая скорость срабатывания на изменения напряжения – менее 10 мс (миллисекунд);
• более широкий диапазон входных напряжений (105…265В);
• настенное исполнение, что гораздо удобнее.

Для сравнения возьмем электромеханический и релейный стабилизатор самой популярной мощности, на 1000 ВА (вольт-ампер):

	Энергия СНВТ-1000/1 Hybrid	Voltron РСН-1000
Мощность:	1 кВA (0.7…1 кВт)	1 кВA (0.7…1 кВт)
Тип:	электро-механический	релейный
Скорость срабатывания:	500 – 1500 мс	10 мс (миллисекунд)

magazin energia ru

Разница в скорости срабатывания колоссальная, но обычные бытовые релейники не разрабатывались под эксплуатацию с газовыми котлами, а поэтому имеют ощутимый минус:

низкая точность напряжения на выходе (220 ± 10%).

В результате получали ситуацию, когда на колебания электросети в диапазоне от 198…242В обычные бытовые релейники попросту никак не реагировали.

Если для старых котлов это было не так критично, то для современных моделей популярных производителей (Vaillant, Baxi, Viessmann, Protherm, Ariston, Buderus, Beretta, Ferroli) такое бездействие приводило к замене платы.

Стало ясно, что стабилизаторы бытового назначения не подходят для эксплуатации с современными газовыми котлами. Нужен аппарат, который был бы лишен недостатков двух предыдущих вариантов и должен:

• быстро реагировать на изменения в электросети;
• иметь маленькую погрешность напряжения на выходе.

Дополнительными требованиями можно назвать:

• приятный внешний вид (аппарат будет размещаться возле котла и невзрачная грубая коробка сильно бы испортила интерьер);
• настенное исполнение (наличие крепления на стену более удобно и экономит место).

Так на российский рынок была выпущена специализированная линейка стабилизаторов напряжения “Энергия АРС”, при разработке которой ориентировались на эти требования.

Энергия АРС-1000 (1 кВA (0.7..1 кВт))

После доработок и первого года производства на сегодня имеем такие окончательные характеристики аппаратов данной серии:

• скорость срабатывания – 10 мс (миллисекунд);
• точность регулировки – 220 ± 4%;
• универсальное крепление – можно как повесить на стенку так и поставить на маленькие ножки;
• диапазон входных напряжений – 120…276В;
• маленькие размеры (высота: 35.5 см, ширина: 20.5 см, глубина: 10 см) и масса 3 – 5 кг;
• защита котла от импульсных помех;
• полностью металлический корпус — повышенная безопасность;
• защита от неправильного подключения (необходима для фазозависимых котлов);
• имеет приятный белый цвет корпуса;
• простое подключение котла через вилку и розетку.

Сравнивая с бытовыми стабилизаторами получаем такие цифры:

	Энергия СНВТ-1000/1 Hybrid	Энергия АРС-1000
Мощность:	1 кВA (0.7…1 кВт)	1 кВA (0.7…1 кВт)
Тип:	электро-механический	релейный
Точность регулировки:	220В ± 3%	220В ± 4%
Скорость срабатывания:	500 – 1500 мс	10 мс (миллисекунд)

Как видим, у Энергия АРС напряжение на выходе фиксируется на уровне как у самых точных стабилизаторов на рынке – электромеханических. Скорость же срабатывания несравнимо выше.

Единственное, диапазон входных напряжений по низу не такой широкий, как у Voltron РСН:

	Voltron РСН-1000	Энергия АРС-1000
Мощность:	1 кВA (0.7…1 кВт)	1 кВA (0.7…1 кВт)
Напряжение входа:	105…265 В	120…276 В

В целом, серия получилась вполне достойной, по крайней мере котлы получили современную защиту электроники от скачков напряжения и импульсных помех. Да и погрешность на выходе минимальная, на уровне самых точных аппаратов на сегодняшний день. А значит, не придется каждые полгода менять сгоревшие платы в котлах, как в случае со стабилизаторами общего назначения.

Первое правило:

Для современных газовых котлов лучше подключать специализированные стабилизаторы напряжения. Для более старых моделей подойдет и обычный бытовой стабилизатор.

Стабилизатор напряжения для газового котла. Нужен ли вообще стабилизатор для котла?

Что для нас, как потребителей, является главным руководящим документом? Правильно! Это инструкция по эксплуатации или user manual . Посмотрим, о чем гласит инструкция популярного в России котла — NAVIEN DELUXE 24K:

Как видите, тут нет каких-либо особых требованиях к электросети. И уж тем более, нет ни слова о стабилизаторах.

Но, может быть, котлы Навьен — исключение, лишь подтверждающее правило?

Давайте посмотрим, что пишут другие производители насчет подключения к электричеству. Вот, например, фрагмент инструкции от вездесущих котлов Baxi — ECO Four 24 и LUNA-3:

Тоже не густо, да?

Скажу сразу, я просмотрел большое количество инструкций по эксплуатации к наиболее ходовым газовым котлам и нигде не нашел каких-то повышенных требований к питанию.

Все, что нужно котлу — это стандартное напряжение бытовой сети , то есть ровно такое напряжение, которое обязан обеспечивать ваш поставщик электроэнергии и при котором обязана работать любая современная бытовая техника.

Под стандартным напряжением следует понимать диапазоны 198 — 242 В (по старому ГОСТу) или 207 — 253 В (в соответствии с).

Но, с другой стороны, стандарты — это одно, а реальная жизнь — совсем другое. Вы же не будете устраивать разборки с энергоснабжающей организацией, чтобы заставить их привести сеть в соответствие?

Вот и получается, что вы вроде как не обязаны покупать стабилизатор, но иногда приходится. Поэтому нужен ли стабилизатор напряжения для газового котла, решать вам. С гарантии вас за это все-равно никто не снимет. Я лично знаю семьи, в которых газовые котлы годами работают без каких-либо дополнительных устройств и ничего с ними не случается.

Кстати, в некоторых случаях, установка стабилизатора напряжения — вообще лишена смысла. Сами посудите, зачем такому котлу стабилизатор, если он без проблем работает даже при 30%-ных колебаниях в сети?

Да такой газовый котел покруче некоторых стабилизаторов будет!

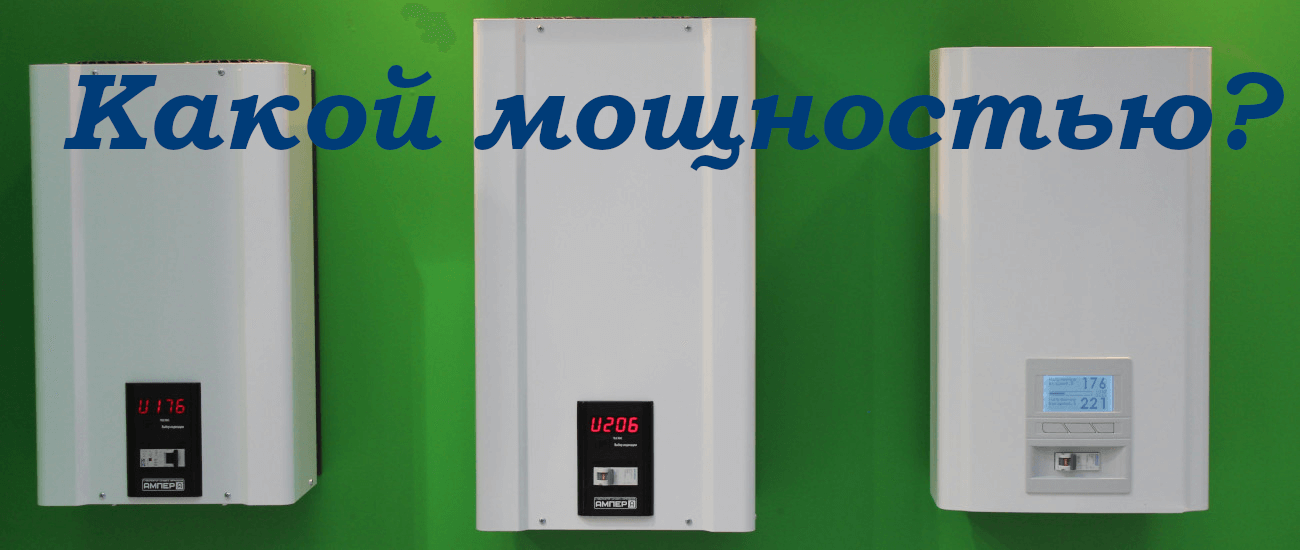

Мощность стабилизатора

Мощность – один из важнейших параметров при выборе стабилизатора напряжения

Обратите внимание и на одну из ловушек производителей недорогих стабилизаторов. Часто такие устройства не могут работать на полную заявленную мощность или работают только в течении непродолжительного времени при полной нагрузке

Далее происходит перегрев и аварийное отключение.
Наиболее это заметно при низком напряжении, когда во входной сети возрастает ток.
Тогда мощность нагрузки может составлять до трети от заявленной.
Еще помните, что техника с электромоторами потребляет электроэнергии в 3-4 раза больше при запуске.
Это стиральные машины, холодильники, пылесосы, кухонные комбайны, посудомоечные машины и т.п.

Если в пиковые часы напряжение сильно снижается, рекомендуется избегать подключения к стабилизатору мощных устройств.
Можно представить, что это подобно слабому напору воды в водопроводе.
Если напор воды недостаточный, вы не сможете одновременно мыть посуду, стирать и принимать душ, так как вода не будет хватать на все эти процессы.
Аналогично с электроэнергией: низкое напряжение эквивалентно “малому напору”.
В такие периоды лучше оставить подключенными только самые необходимые устройства, такие как телевизор, компьютер и освещение.
Приборы, такие как утюг или стиральная машина, могут создать излишнюю нагрузку и даже привести к отключению электроэнергии в вашем доме или квартире.

Дорого, но аналогов мало

Поэтому совет простой, если позволяет бюджет, стоит выбирать из этих трех вариантов, все три крайне достойны. Ниже (пункт 4.2.) описаны конкретные примеры для инверторных, симисторных и тиристорных моделей.

Рис.7. Энергия Classic 12000 (тиристорный, справа) и Энергия PREMIUM 12000 (симисторный, слева), оба на 12 кВ·А (~10 кВт), отличие от предыдущего (Рис.6.): быстрые силовые ключи, маленькая погрешность 5% и 1,5% соответственно, больше вариантов защиты и расширенная гарантия от завода — 3 и 5 лет.

4.2. Стабилизатор на весь дом и ИБП для котла

Суть метода в установке стабилизатора на весь дом (предыдущий пункт 4.1.) для всех электроприборов и отдельно для автономности котла ставится ИБП (пункт 3.).

• Пример 1. Дом подключен к 220 вольт (10 кВт), техника Штиль:
• — Бюджет ~128 100 руб.

• Пример 2. Дом подключен к 220 вольт (10 кВт), техника Энергия:
• — Бюджет ~105 000 руб.

• Пример 3. Дом подключен к 220 вольт (10 кВт), техника Энергия:
• — Бюджет ~121 900 руб.

• Пример 4. Дом подключен к 380 вольт (15 кВт), техника Энергия:
• — Бюджет ~166 100 руб.

• Пример 5. Дом подключен к 380 вольт (15 кВт), техника Энергия:
• — Бюджет ~197 900 руб.

• Пример 6. Дом подключен к 380 вольт (15 кВт), техника Энергия и Штиль:
• — Бюджет ~165 000 руб.

• Пример 7. Дом подключен к 380 вольт (15 кВт), техника Энергия и Штиль:
• — Бюджет ~175 740 руб.

• Пример 8. Дом подключен к 380 вольт (15 кВт), техника Вольт Engineering и Штиль:
• — Бюджет ~157 000 руб.

Как сэкономить?

Пункты 3. и 4.2. предполагают возможность экономии, но сэкономить на тиристорных, симисторных или инверторных стабилизаторах, как показала практика не очень-то и получается (например, в релейных моделях, для удешевления изделий, вместо меди могут поставить алюминиевую обмотку), хорошая сборка на качественных компонентах стоит соответствующих производственных вложений, что отражается в конечной стоимости.

• Эконом 1. ИБП Энергия:
• — Бюджет ~33 100 руб.

• Эконом 2. ИБП Rucelf:
• — Бюджет ~26 200 руб.

• Эконом 3. ИБП Rucelf минимальной мощности:
• — Бюджет ~29 999 руб.

Хочу максимум возможностей, бюджет не важен

Премиальных вариантов на рынке немало, приведем лишь два комплекта.

• Максимум 1. Дом подключен к 380 вольт (15 кВт), техника Энергия:
• — Бюджет ~389 900 руб.

• Максимум 2. Дом подключен к 380 вольт (15 кВт), техника Энергия и Штиль:
• — Бюджет ~238 000 руб.

Виды и типы стабилизаторов

Критерии выбора

Виды современных стабилизаторов

Некоторые типы стабилизаторов, которые еще недавно пользовались большим спросом, в современной практике не применяются как устаревшие. Промышленностью выпускаются стабилизаторы трёх основных типов. Основным элементом у них является силовой трансформатор, а вся разница заключается в механизме коррекции напряжения сети:

• Стабилизаторы релейного типа;
• Электронные стабилизаторы;
• Электродинамические стабилизаторы.

Релейные стабилизаторы

В стабилизаторах релейного типа изменение напряжения сети осуществляется за счёт коммутации обмоток трансформатора с помощью реле. Количество реле определяет число ступеней регулировки, которое у качественных моделей может достигать девяти.

Качественные релейные стабилизаторы, например, от российской компании «Энергия», обеспечивают на выходе форму сигнала близкую к классической синусоиде, что позволяет использовать такие устройства для питания циркуляционных насосов. Скорость коммутации обычно не превышает 10 мс, а точность находится в интервале 8-10 %, что соответствует параметрам нормальной электросети.

Стабилизаторы электронного типа

Электронный стабилизатор конструктивно отличается от релейного стабилизатора только системой отвечающей за коррекцию напряжения. Коммутация обмоток и, соответственно, изменение напряжения на выходе устройства обеспечивается не электромеханическими реле, а полупроводниковыми ключами.

Скорость срабатывания и реакция на изменение напряжения на входе выполняется за более короткий промежуток времени, чем у релейного стабилизатора. Эта величина может находиться в интервале от 4 до 6 мс.

Сервоприводный стабилизатор

Электродинамический или сервоприводный стабилизатор регулирует величину напряжения на выходе с помощью серводвигателя. На его роторе установлена графитовая щётка, которая может перемещаться по неизолированной обмотке тороидального трансформатора, увеличивая или уменьшая напряжение на выходе. Управление работой двигателя осуществляется блоком контроля напряжения.

Такой стабилизатор обеспечивает плавную и точную коррекцию напряжения. Отклонение от номинала может не превышать 1-2%. Главным недостатком такого устройства является низкая скорость нормализации напряжения. Сервоприводные стабилизаторы, в отличие от других моделей, не имеют ограничения по нагрузке и могут работать с очень мощными потребителями.

Выбирая стабилизатор для газового котла, следует учитывать требования к параметрам напряжения сети, которые можно найти в технической документации на устройство. Некоторые модели очень критично реагируют даже на небольшие перебои в энергоснабжении. При пропадании напряжения микроконтроллер газового котла может отключить всю систему. Для перезапуска блока автоматики потребуется вмешательство специалистов.

Лучшие модели стабилизаторов для газового котла

Следующий этап решения вопроса, как выбрать стабилизатор напряжения для газового котла – подбор конкретной модели

Во внимание принимаются и параметры оборудования, и его популярность. Рекомендуется выбирать устройства, мнение и отзывы о которых, в основном, положительные.
Среди релейных приборов покупатели чаще всего выбирают такие модели:

• Daewoo DW-TM1KVA – корейский стабилизатор стоимостью 3000 руб. и защитой оборудования мощностью до 1 кВт. Отличается невысокой погрешностью, широким диапазоном перепадов, небольшими габаритами и стильным дизайном. Минус – короткий шнур питания.

• RUCELF SRFII-4000-L – техника стоимостью 5,5 тыс. руб. и поддержкой мощностью до 3 кВт. Погрешность прибора не превышает 3,5%, КПД достигает 98%. Наличие LCD-экрана и режима Байпас упрощают управление стабилизатором.

• RUCELF SRFII-12000-L – прибор, который позволит стабилизировать параметры электросети для целого дома или квартиры. Модель способна компенсировать перепады в пределах 100-300 В, однако и стоит около 15 тыс. руб

Точность стабилизации не превышает 8%.
Выбирая лучшие стабилизаторы напряжения для газовых котлов среди электронных моделей, стоит обратить внимание на ЭНЕРГИЯ CLASSIC 9000. Прибор отличается высокой производительностью (6,3 кВт), позволяя защитить не только котельное оборудование, но и бытовую технику целой квартиры

Диапазон – от 125 до 254 В, уровень стабилизации не превышает 5%, скорость реагирования на перепады – 20 мс. Недостатками модели считают сравнительно высокую стоимость и небольшие размеры дисплея.
При необходимости купить трёхфазный стабилизатор, можно сделать выбор в пользу РЕСАНТА ACH-30000/3-Ц – специальной модели с оптимальным соотношением стоимости и функциональности. Стоит прибор 46 тыс. руб., зато способен стабилизировать технику мощностью до 30 кВт. Среди преимуществ отмечают высокий КПД, надёжность и длительный эксплуатационный срок. К минусам относят большие размеры и значительный вес.Подведение итогов
Решая вопрос, какой стабилизатор напряжения лучше для газового котла, обычно отдают предпочтение однофазным приборам релейного типа. Производительность модели должна превышать общую мощность защищаемого оборудования хотя бы на 30%. При отсутствии точных сведений о параметрах котла, подойдёт практически любой стабилизатор на 400 Вт и выше. А отказаться от покупки релейного прибора стоит только, если щёлкающие звуки при переключении его реле раздражают жильцов квартиры или дома. В такой ситуации выбирают модели с плавной регулировкой – электронные или электромеханические.

Как выбрать стабилизатор напряжения для газового котла

Большинство неисправностей электроники котлов отопления происходит из-за перепада напряжения в сети, поэтому для газового котла нужен лучший стабилизатор напряжения. Надеюсь вы правильно выбрали тип стабилизатора из симисторного, ИБП двойного преобразования или инверторного стабилизатора.

Теперь определимся как выбрать стабилизатор напряжения для газового котла по мощности. Именно от мощности стабилизатора сильно зависит его стоимость, зачем же переплачивать. Газовые котлы выпускают мощностью 100 — 200 Вт. Но расчет мощности нужно вести не по мощности котла указанной в инструкции, а умножить ее на 5 и добавить 10 — 20% запаса.

Множитель 5 определяется как увеличение пиковой мощности газового котла, которое превышает номинальную мощность в 4 — 5 раз в момент включения котла. Для котла мощностью 200 Вт потребуется стабилизатор мощностью 200 Вт х 5 + 10%. В итоге требуется мощность стабилизатора 1100 Вт. Ищем ближайшее значение в линейке мощностей стабилизаторов которое будет равно 1500 Вт.

Большая мощность вызовет небольшое дополнительное потребление электроэнергии, но будет работать стабилизатор в облегченном режиме, что увеличит его надежность. К стабилизатору напряжения для газового котла не должны подключаться другие нагрузки. Для всего дома должен использоваться другой стабилизатор, возможно не с такими высокими параметрами. Не экономьте на стабилизаторе, ведь ремонт электроники газового котла обойдется куда дороже.

Помогла вам статья?

ДаНет

Как подобрать стабилизатор по характеристикам

Если неправильно подобрать стабилизатор для котла, то он слишком быстро выйдет из строя или будет создавать неудобства во время работы. Такой исход нежелателен. Поэтому перед покупкой прибора обязательно следует ознакомиться с его техническими характеристиками и дополнительным функционалом.

Электрическая мощность

Мощность стабилизирующего устройства определяется исходя из того, сколько ватт потребляет газовый котел. В данном случае основной потребитель электроэнергии — циркуляционный насос. Он прокачивает по системе отопления нагретую газом воду. Обычно насосы котлов потребляют не более 100-180 Вт.

Стабилизатор напряжения следует приобретать с запасом по мощности в 25-30 %. Если отопительный котел потребляет 100 Вт электричества, для его работы необходим стабилизатор минимум на 125-130 Вт. Найти в продаже именно такой прибор не получится. Поэтому придется взять стабилизатор с максимально близкими характеристиками. Например, 150, 200 или 300 Вт. Для большинства газовых котлов с одним циркуляционным насосом нужен стабилизатор мощностью 400 Вт. Можно и больше, но смысла в этом нет, так как придется доплатить за лишние ватты.

Устройство BAXI Energy 400 для котельного оборудования мощностью 400 Вт

Диапазон входных напряжений

Сетевое напряжение в черте города держится в пределах нормы и составляет 210-240 В. В сельской местности и населенных пунктах, удаленных от подстанций, оно способно варьироваться в широком пределе.

Поэтому при покупке стабилизатора важно обратить внимание на его диапазон входных напряжений. Модели, которые способны работать при экстремально низких значениях вольтажа, стоят дороже. Но они более живучие и обеспечат бесперебойное функционирование газового электрокотла даже при 140-160 В входного напряжения

Но они более живучие и обеспечат бесперебойное функционирование газового электрокотла даже при 140-160 В входного напряжения.

Узнать, на какой вольтаж рассчитан тот или иной прибор, можно у продавца. Также перед покупкой не помешает поискать описание на устройство в интернете. Лучше всего смотреть диапазон входных напряжений в руководстве по эксплуатации.

Входной ток и вольт-амперные характеристики

Под вольт-амперными характеристиками подразумевается связь между входными и выходными токами и напряжениями прибора. Здесь применим закон сохранения энергии. Если в стабилизатор входит 200 Вт электрической мощности, то и выходить из него будет около 200 Вт (без учета КПД).

Эти превышения необходимо учитывать как при выборе стабилизирующего аппарата, так и при приобретении питающих кабелей и автоматических выключателей для защиты.

Таблица подбора сечения питающего кабеля

С выходными параметрами проще. Напряжение остается в заданном диапазоне. А значит и ток держится в стабильном состоянии. Разве что в момент запуска циркуляционного насоса он способен принимать в несколько раз большие значения, чем при обычной работе.

Защиты и функция перезапуска

При критически низких значениях входного напряжения стабилизатор не сможет поднять выходное до требуемого уровня. Работа в таких режимах вредна и для стабилизирующего устройства, и для газового котла, который оно питает.

Поэтому в хороших моделях предусмотрена функция отключения прибора при слишком низком входном напряжении. После того как этот параметр примет приемлемое значение, устройство автоматически запустится и продолжит работу в штатном режиме.

Крепление и конструктивные элементы

Различные модели стабилизаторов сильно отличаются по внешнему виду и конструктивному исполнению. С точки зрения монтажа, бывают следующие типы:

• с креплением в вентилируемый электрический шкаф;
• настенный;
• переносной (ставятся на стол или полку);
• универсальные модели.

Отличия имеются и в способах указания входного и выходного напряжения:

• с цифровым вольтметром на семисегментных индикаторах;
• со стрелочным прибором;
• с жидкокристаллическим экраном.

А если рассматривать органы настройки и управления:

• с вращающимися регуляторами;
• с кнопками.

Прочий функционал стабилизатора напряжения

Некоторые модели стабилизаторов напряжения оснащаются защитой от перегрева. Она необходима, чтобы устройство не вышло из строя под действием слишком высокой температуры. Датчики нагрева устанавливаются на силовые трансформаторы, транзисторы или симисторы устройства. Как правило, это самые горячие места, по которым и судят об общем температурном состоянии.

Помимо этого, устройство стабилизации может оснащаться защитой от перегрузок и токов короткого замыкания. Чаще всего это обыкновенный автоматический выключатель, встроенный в корпус.

Источник бесперебойного питания (ИБП)

ИБП обеспечивает стабилизацию напряжения и питание от аккумулятора/-ов (АКБ), когда отключается электричество, например при обрыве проводов и других авариях. Наиболее распространены два вида ИБП: линейно-интерактивные и онлайн.

Линейно-интерактивные ИБП (Line-interactive) со встроенным стабилизатором, при наличии сетевого напряжения (даже значительно пониженного), в отличии от онлайн-ИБП, стабилизируют напряжение не задействуя АКБ, экономя их ресурс и значительно продлевая срок службы аккумуляторов. Прибор не требователен к частоте питающего напряжения (допускает отклонение ±10% без перехода на АКБ) и может, в отличии от онлайн-ИБП, питаться от обычного бюджетного генератора без электронного управления частотой (как вариант).

Онлайн ИБП

Стоит уточнить, что бережливое отношение к АКБ со стороны линейно-интерактивных и постоянная работа через батареи онлайн-ИБП не означает, что во втором случае придется менять аккумуляторы каждый год. Примерный срок службы АКБ в первом случае ~8-12 лет, в зависимости от интенсивности эксплуатации, во втором ~5-7 лет.

Энергия ИБП Pro 80025 100 руб.

Рис.3. Внешне Энергия ИБП Pro 800 похож на стабилизатор напряжения, но для функционирования нужен, как минимум один аккумулятор на 12 В.

Рис.4. Для работы ИБП Штиль SW1000L нужен модуль с батареями внутри (справа), на заводе в данный модуль уже установлено 6 небольших АКБ по 9 А·ч.

Рис.5. ИБП Штиль Штиль SW1000SL уже оснащен 3-мя АКБ по 9 А·ч, они установлены в корпусе прибора (совокупная емкость АКБ дает возможность автономной работы котла до 1,5 часов).

Почему не подходят компьютерные ИБП / UPS

Примечание 3. Обычные (компьютерные) ИБП не подходят для работы с газовыми котлами по двум причинам: ёмкость их встроенных аккумуляторов, чаще всего, рассчитана лишь на 10-15 мин. автономной работы (чего явно недостаточно). А выходное напряжение имеет форму «модифицированной синусоиды», что вызывает сбои в работе котлов и отрицательно сказывается на работе циркуляционных насосов системы отопления. Поэтому, для котлов используются комплекты ИБП, состоящие из инвертора и внешнего аккумулятора (-ов). Инверторы обладают чистой синусоидой, а внешние аккумуляторы можно выбирать любой емкости, исходя из необходимого времени автономной работы.

Для чего нужен стабилизатор в системе отопления?

В частных домах обычно устанавливаются отопительные котлы зарубежного производства, которые могут очень легко отказать в том случае, если напряжение сети будет значительно отличаться от номинала. В загородной местности такие отклонения случаются  постоянно, но даже если дом расположен в черте города, никакая техника не застрахована от сильных отклонений сети. Чаще всего броски напряжения происходят в вечернее время, когда закрывается большинство учреждений и предприятий, не имеющих ночной смены.

Блок управления импортного газового котла очень чувствителен даже к небольшим изменениям напряжения. Там имеется система автоматики, которая при бросках напряжения сети может заблокировать работу котла отопления, а его разблокировка и перезапуск могут выполнить только мастера из сервисного центра.

Циркуляционный насос, который является составной частью отопительных систем, так же нуждается в стабильном напряжении сети, поэтому использование автономной системы обогрева без стабилизатора напряжения вообще недопустимо в принципе. Чтобы понять, какой стабилизатор напряжения лучше для газового котла, нужно ознакомиться с характеристиками разных типов устройств.

Скорость стабилизации напряжения

Большинство стабилизаторов принимают решение выправить напряжение в течение 4-20 мс. Но при работе газовых котлов отопления нестабильное напряжение длительностью больше 20 мс не отражается на работоспособности. Некоторые модели продолжают работать, даже если выдернуть вилку из розетки для кратковременного выключения и включения. По этой причине скорость стабилизации напряжения нельзя назвать критическим.

Но не стоит забывать, что новые модели могут обладать повышенной чувствительностью к входящему напряжению. Встречаются газовые котлы, для которых даже 8 мс может быть достаточно, чтобы оборудование прекратило работу или вышло из строя.

Для таких моделей рекомендуется приобретать инверторные стабилизаторы. В конструкции отсутствует такой параметр, как время отклика или реакции. Выдают ровное напряжение, вне зависимости от параметров входного значения.
