Самостоятельная установка банной печи с выносной топкой

Устройство каркасной стенки для установки печи с выносной топкой

Подготовка фундамента – первостепенная задача при возведении печи с топкой.

Основание под будущую конструкцию создается следующим образом:

1. Формируется углубление шире металлического агрегата на 15 см с каждой стороны. Глубина ямы составляет 50 см.
2. Дно углубления трамбуют и присыпают тонким слоем щебня и песка.
3. Поверх насыпи кладется сложенная в 2 раза пленка из полиэтилена для создания гидроизоляции.
4. Каркас вырезается из дорожной сетки. Его ширина должна на 5 см быть меньше ширины и глубины ямы.
5. Готовый элемент приваривается или крепится с помощью вязальной проволоки к положенной на пол арматуре.
6. В яму заливается бетон до подсыпки, а затем выравнивается виброрейкой и проверяется уровнем.
7. Необходимо дождаться полного высыхания бетона, а затем поверх него проложить рубероид в 2 слоя.
8. Шамотные кирпичи укладываются 2 рядами, образуя основу под металлический агрегат.

Особенности установки печи в зависимости от материала

По форме, конструкции печи бывают:

• горизонтальные;
• вертикальные;
• цилиндрические;
• прямоугольные.

Делают их из:

• чугуна;
• металла (сталь, железо);
• кирпича.

Отдельные модели оснащают сеткой для камней, баком для нагрева воды.

Чугунная

Чугун представляет собой сплав металла (железо, графит, углерод). Это экологически чистое и безопасное сырье.

Плюсы чугунной печи:

1. Длительный срок службы – от 30 и более лет.
2. Создание конструкции не предусматривает сварку. Отсутствие швов положительно сказывается на качестве и сроке эксплуатации изделия.
3. Материал обладает высокой устойчивостью к перепадам температур. Ему не страшна деформация.
4. Скорость нагрева. Чугун быстро нагревается, хорошо сохраняет и удерживает тепло. Такая печь способна нагреть большую баню за 2‒3 часа. Одной загрузки топлива хватает до 9 часов обогрева.
5. Устройство собрано из отдельных элементов, соединенных между собой замками. При поломке одну деталь легко заменить.
6. Чугунная печка отлично впишется в любой дизайн помещения.

Из минусов агрегата:

1. Большой вес. Установить одному такую конструкцию не выйдет. Средний ее вес ‒ 200 кг.
2. Подверженность коррозии, поэтому ставить прямо в парной такую печь не рекомендуется.

Любые трещины, повреждения изделия нужно своевременно устранять во избежание пожара.

Печь будет отлично смотреться в предбаннике, комнате отдыха.

Стальная (железная)

Среди владельцев дачных участков, загородных домов металлические печи пользуются большим спросом по причине доступности и низкой цены материала в сравнении с другими видами.

Плюсы металлических печей:

1. Небольшой вес готового изделия ‒ от 80 кг.
2. Под многие модели печей не нужно отдельно заливать бетонный фундамент.
3. Устанавливаться печь будет просто. Справится с этим и один человек.
4. Компактные размеры – она не займет много места.
5. Металл быстро нагревается, отдавая тепло, снижается расход топлива.
6. Корпус полностью герметичен. Риск утечки угарного газа минимален.
7. Доступная цена готовых изделий.
8. Печь можно сделать самому.

Из минусов устройства:

1. Быстрое остывание металла. Для поддержания комфортной температуры в помещениях топить зимой придется постоянно.
2. Сильный нагрев металла пересушивает воздух.
3. Незащищенные перегородками раскаленные поверхности могут стать причиной ожогов.
4. Сталь, железо в условиях постоянной влажности без дополнительной защитной обработки начнут быстро ржаветь.

В банях с деревянными полами следует сделать дополнительную защиту участков вокруг печи, обустроив покрытие из негорючих материалов. Это же касается и изделий на 4 ножках. Пол под ними без защитного настила постепенно продавится.

Кирпичная

Кладку печи выполняют огнеупорным кирпичом (шамотом), облицовывают готовое изделие керамическим.

Преимущества классической каменки:

1. Долгое сохранение тепла.
2. Пожарная безопасность.
3. Возможность отапливать большие по площади помещения.
4. Вырабатывается мягкий водяной пар.
5. Постройка прогревается равномерно и постепенно.
6. Материал негорючий, устойчив к перепадам температур.
7. Долговечность. Правильно выложенная печь прослужит не одно десятилетие.

Но есть у такой конструкции и минусы:

1. Сложность кладки. Без знаний технологии порядовки браться за возведение не стоит.
2. Высокая стоимость материалов и работ.
3. Большой вес готового изделия требует заливки надежного фундамента.

Данный материал будет полезен:

• Монтаж фундамента под кирпичную печь
• Какой кирпич для печи лучше выбрать

Подготовка к сооружению портала

До начала строительства этого элемента печи в бане следует тщательно продумать проект, так как впоследствии конструкцию нельзя будет переделать, только сломать и построить заново. Вначале просчитаем размеры будущего обрамления, которые зависят от габаритов отопительного прибора.

При расчетах складываются следующие параметры.

1. Высота и ширина и самой печи, учитывая высоту ножек.
2. Ширина зазора при расширении стенок печи во время эксплуатации.
3. Кладка из кирпича вокруг печи. Ее ширина и высота должна быть не менее 25 см.
4. Ширина пространства между кладкой и деревянной стеной бани.

Чтобы определить количество кирпичей для портала, следует разделить площадь кладки на площадь одной стороны кирпича (для этого ширину строительного элемента умножают на его длину). К полученному значению прибавляют еще 10 % от всего количества кирпичей. Эта мера необходима на случай их повреждения.

Расчеты размера портала

Портал можно построить из различных материалов. Выбор зависит от интерьера помещения. Иногда для создания общего дизайна бани может потребоваться сочетание разных видов материалов. Естественно, необходимо учитывать, что те элементы, которые контактируют с печью, должны быть огнеупорными.

Обрамление портала для банной печи выполняется из:

Ни один из перечисленных материалов нельзя назвать идеальным. У каждого есть свои достоинства и недостатки. Поэтому специалисты рекомендуют использовать те материалы, которые будут соответствовать всем требованиям.

Портал из кирпича и камня

Он смотрится и красиво, поэтому впишется в любой интерьер бани. Для любителей классики портал из кирпича для банной печи будет отличным вариантом. Обычно для сооружения П-образной конструкции используют красный кирпич. Он более теплоустойчивый и хорошо переносит влагу. Клинкерный материал также подходит для кладки.

Силикатный кирпич использовать не рекомендуется.

Камень тоже хорошо переносит высокие температуры и эффективно отдает приятное и благотворное тепло. При этом не имеет значения: натуральный он или искусственный. Некоторые виды камней (ракушечник, мрамор, песчаник, травертин) не стоит укладывать около топочной дверцы: копоть будет въедаться в их пористую структуру, и от сажи не избавиться. Украсит интерьер бани обыкновенная галька, которую можно выложить в виде рамки вокруг портала, присоединив специальным клеем. Необходимо помнить о большом весе камня и кирпичей. Поэтому нужно позаботиться об усилении фундамента.

Портал из древесины

Дерево является легковоспламеняющимся материалом, к тому же быстро рассыхается и деформируется под воздействием высоких температур. В основном древесина подходит в качестве декоративной отделки портала. Ее обязательно следует защитить специальными пропитками от огня, которые будут препятствовать возгоранию.

Деревянный портал для печи необходимо изолировать светоотражающим экраном, который состоит из теплоизоляционного и облицовочного негорючего материалов. Например, из термостойкого утеплителя и листа из нержавейки или стали. Зеркальная металлическая поверхность будет отражать тепловые лучи от деревянных стен бани, тем самым защищая ее от возгорания.

Портал из гипсокартона и применение металла

В качестве декоративной отделки печного входа нередко используют этот легкий и недорогой материал. Единственный его недостаток: требует дополнительной отделки. Для бани лучше всего применять термостойкий гипсокартон. Он пожаробезопасен, так как благодаря особой технологии не имеет в своей структуре воздуха. Известно, что огонь подпитывается кислородом, а при его недостатке пламя тухнет. Отсутствие воздуха обеспечивает максимальное сжатие всех компонентов в гипсокартоне. К тому же такое изделие обрабатывают специальными составами для повышения стойкости к огню. Но несмотря все на тонкости производства жаростойкого гипсокартона, он не выдерживает открытый контакт с огнем более чем 25–30 минут.

Особенности конструкции

Особенностью является агрегат с выносной топкой, выполненной из стали либо чугунного сплава. Отличие таких моделей заключается в наличии выносного канала (съемного или приварного). Расположение дверцы для загрузки дров можно сделать как в предбаннике, так и со стороны улицы.

Важным является и то, что дым, который образуется при горении, не будет попадать в парилку, тем самым загрязнять воздух и делать невыносимые условия нахождения людей в бане.

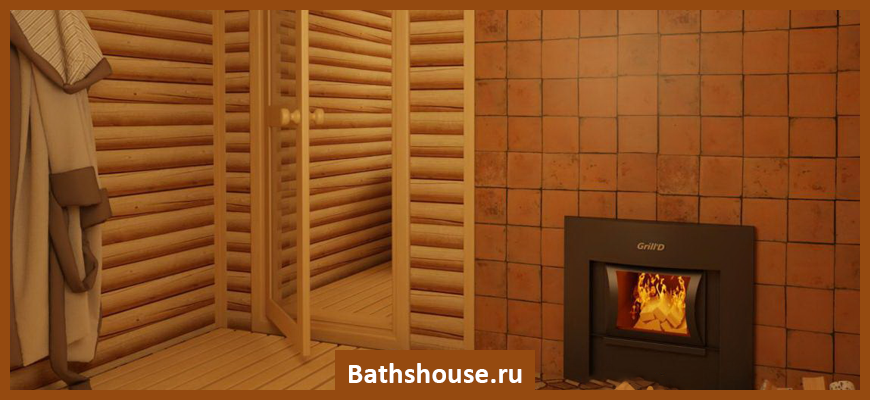

Принцип работы печи с топкой из предбанника

Принцип работы заключается в том, что обогрев будет производиться одновременно в нескольких помещениях, что позволит экономить и не обустраивать дополнительное отопление в предбаннике.

Установив стеклянное окошко, выходящее в парилку, можно будет наблюдать за тем, как красиво горит огонь в топке печи.

При этом загрузка дров выполняется в предбаннике.

Как выбрать печь для бани

Если перед вами встал вопрос о том, какая печь лучше для бани, то вы можете обратить внимание на финскую модель Narvi, которая оборудована стеклянной дверцей в декоративной рамке. Для тех потребителей, которые являются ценителями пара, это решение – лучшее

Установить такую финскую печь с выносной топкой для бани можно в помещении, объем которого достигает 25 см3.

Конструкция крышки у данной модели уникальна, ведь она оснащена тепловым колпаком. Каменка крышки удерживается закрытой при нагревании, в результате этого тепло в отсеке не высушивает влажный воздух. Перед принятием банных процедур печь хорошо протапливается в течение полутора часов.

Примечательно, что при изготовлении этой конструкции используется особо прочная сталь. Эмалированная сталь ложится в основу наружного кожуха. Агрегат можно удобно установить за счёт регулируемых ножек. Печь обладает компактными размерами, которые равны 1000х470х520 мм. Если вы всё ещё не можете решить, какую выбрать печь для бани с выносной топкой, вес следует учесть. У вышеописанной модели масса составляет 220 кг.

Несколько практических советов по выбору проекта металлической печи с выносной топкой

Следует кратко остановиться на этом вопросе, знание некоторых подробностей позволит вам избежать неприятностей во время ее эксплуатации.

Совет Фото Описание Нагрев воды.

Теплообменник-регистр для печи внутренний

Бак-теплообменник на трубу

Существует два варианта – вода нагревается дымовой трубой или непосредственно в специальном отсеке печи. Второй вариант предпочтительнее – нагрев воды происходит намного быстрее. Бывают случаи, когда вы не желаете париться, а хотите только помыться. Со вторым вариантом печи к «водным процедурам» можно будет приступать уже через несколько минут, а с первым придется печь топить длительный период времени. Устройство каменки.

Каменка открытого типа

Банная печь с закрытой каменкой

Первый вариант – камни нагреваются на поверхности печи, второй вариант – камни находятся в широком канале дымохода. Здесь также значительная разница во времени нагрева

Но мы должны дать важный совет – осторожно подходите к варианту нагрева камней в канале дымохода. Абсолютное большинство существующих проектов делает каменку открытой в надежде, что большая тяга дымохода не допустит выхода дыма в помещение

Категорически не советуем так делать, каменка во время топки должна закрываться

Сделать крышку несложно, крышка может быть на петлях или съемной. Дело в том, что в период растопки печи или в силу неблагоприятных погодных условий есть большая вероятность попадания дыма в помещение, о последствиях рассказывать не стоит

Категорически не советуем так делать, каменка во время топки должна закрываться. Сделать крышку несложно, крышка может быть на петлях или съемной. Дело в том, что в период растопки печи или в силу неблагоприятных погодных условий есть большая вероятность попадания дыма в помещение, о последствиях рассказывать не стоит.

Необходимость принятия мер безопасности

Поскольку банная печь – это металлическая конструкция, она при эксплуатации раскаляется до высоких температур и принятие мер безопасности, в том числе и противопожарных, является необходимым мероприятием.

Требования к монтажу:

1. Печь следует располагать на расстоянии полуметра от банных стен, а возле перегородки, через которую выходит топочный канал, устанавливают тепловой экран, сделанный из изоляционного материала. Такие защитные экраны для банных печей достаточно важны, ими не следует пренебрегать.
2. Когда на боковой стенке имеется одинарная теплоизоляция из металлического или цементного листов толщиной около 1 миллиметра, оставляют меньший промежуток – до 25 сантиметров. При применении двух листов (двойная изоляция) расстояние делают равным 12,5 сантиметров. Фиксируют теплоизоляционный материал так, чтобы он не касался потолочного перекрытия и пола, не вплотную к стене, а оставляя 3-сантиметровый зазор.
3. Расстояние от поверхности конструкции до потолка не должна составлять меньше 120 сантиметров. Между топочной дверцей и ближайшей дверью соблюдают промежуток, равный минимум 125 сантиметров. Топочный канал располагают в 40 сантиметрах от деревянной стены, но при наличии защитного экрана расстояние делают до 25 сантиметров.
4. С целью обеспечения пожарной безопасности стенки металлического агрегата нужно обложить камнем или кирпичом. Отделка топки банной печи – необходимое мероприятие. Под печную конструкцию подкладывают стальной лист, который не допустит возгорания при попадании на пол угольков. Перед дверцей топки укладывают квадрат размером 40х40 сантиметров.

Эксплуатация и уход

Чтобы печка с выносной топкой работала дольше, не требовала ремонта, при ее эксплуатации нужно соблюдать определенные правила. Если проблемы отсутствуют, конструкцию легко растапливать, расход топлива экономичен, помещения прогреваются достаточно быстро. Рекомендации по уходу таковы:

• через прочистные дверцы регулярно убирают золу, иначе она будет поглощать тепло и мешать горению топлива;
• печь и дымоход содержат в чистоте, чтобы в бане не появился неприятный запах, в воздухе не скапливались продукты горения;
• профилактическая чистка дымохода проводится минимум раз в 6 месяцев с помощью металлической щетки с грузом;
• глубокую чистку печи от сажи делают после очищения дымохода, захватывая колосники, внутренние стенки.

Как правильно установить печь в бане

Единых норм как правильно сделать печь в бане нет. Предлагается множество вариантов, среди которых каждый может найти подходящую для себя оптимальную комбинацию. Однако, есть нормы как правильно установить с точки зрения пожарной безопасности и здравого смысла для удобства эксплуатации. Такая конструкция, как банная печь, установку требует простую, но с учетом всех деталей. Отдельно рассматриваются основные вопросы.

В каком месте поставить печку в бане

Правильная установка практически не ограничивает ее местоположение. Есть возможность вынести топку к парилке, коридору или же на улицу. Если планируется установить печь в баню своими руками, то стоит учитывать, как именно это будет реализовываться.

Основной корпус находится у парилки. От него больше всего жара. Устройство печки в бане обеспечивает пар и высокую температуру. Однако, если это деревянная классическая баня, печка в баню должна выходить к холодной зоне. Здесь можно подбросить топливо, при этом рядом расположить зону отдыха и место для дров.

Как установить с выходом на улицу интересуются те, кто топит углем. Не хочется тащить грязь. Однако, подобный метод связан с одним неудобством, приходится выходить и подбрасывать уголь, особенно это дискомфортно зимой.

Иногда организуется установка банной печи, когда топливник выходит парилку. Регулировать можно точно и удобно температуру. Однако, сложность  организации хранения дров. Кроме того, подобный метод отнимает пространство, а многие делают парилку небольшой.

Пожарная безопасность при монтаже банной печи

Важно продумать, как правильно установить печь в баню для того, чтобы обеспечить безопасность. Когда анализируется установка металлической печи в бане, необходимо думать не только об ограничениях для топки, но и о самом корпусе, он сильно раскаляется

Установка в бане на деревянный пол обязательно должно предусматривать огнеупорное основание. Можно произвести монтаж банной печи на фундамент или же специальную подушку из кирпича. Актуально будет использования листа стали или керамогранита. Они не пропускают жар и могут остановить возгорание.

Дополнительно следует изучить, как установить банную печь, чтобы оставить расстояние от стен, от потолка. Стоит учитывать особенности, если помещение деревянное. Можно ближайшие ограждение заизолировать с помощью огнеупорных материалов. Нередко происходит обкладка самой топки с небольшим зазором.

Дополнительно нужно учесть, что расположение в бане должно быть далеко от полок, крючков для шапок и полотенец, стола и стульев, а также от декора. В целом основные правила нужны, чтобы обеспечить безопасность от возгорания.

Монтаж печной трубы в бане

Монтаж обязательно включает монтаж дымохода

Это важно, чтобы разобраться как установить котел в баню и вывести грамотно дым, позволяя обеспечить только лишь чистый пар и приятный для дыхания воздух

Труба обязательно должна быть огнеупорной, ведь она достаточно сильно разогревается.  Стоит сразу определить, как правильно поставить печь в бане, а затем смонтировать максимально простой дымоход. Лучше всего, если он будет прямым. Установка котла в бане своими руками и монтаж дымохода подразумевают наличие теплоизоляции. Она обязательно должна соответствовать противопожарным требованиям.

Фундамент под металлическую печь

Печь должна быть установлена на надежном основании

При монтаже банной печи фундамент играет существенную роль, обеспечивая прочное и безопасное основание. Стяжка должна быть залита с соблюдением всех предъявляемых требований и норм. Обойтись без отдельного фундамента можно в случае, когда общий вес печной конструкции не более 700 кг. Такому параметру соответствует агрегат из нержавейки. В качестве основания должна быть использована цементная стяжка высотой 20 см или напольное покрытие из жаростойкого керамогранита.

Покупка чугунной конструкции, установка массивного кирпичного экрана и дымохода значительно увеличивают нагрузку на пол, поэтому требуется сооружение отдельного основания. Оно не должно соприкасаться с фундаментом стены и иметь размеры, превышающие габариты печи на 20 см со всех сторон. Выбрав установку конструкции с выносным каналом на кирпичное основание, следует выполнить замеры расстояния до потолка, если оно сократится до недопустимого уровня, от этой идеи лучше отказаться.

Порядовая кладка печи для бани своими руками — фото отчет

Все очень просто, достаточно смотреть на фотографии и делать точно также, естественно при этом нужно использовать подходящие материалы и смеси!

Кирпичная печь для бани готова

Нулевой ряд основания печи:Второй ряд основания печи: Второй ряд и поддувальная камера Четвертый ряд — перекрываем поддувало Ставим колосник Второй ряд шамотного кирпича Оставляем зазор между шамотным и облицовочным кирпичом Третий и четвертый ряд шамотного кирпича Обкладываем шамотный кирпич обычным Кладем пятый ряд шамотного кирпича Делаем шамотную решетку Делаем отпускной канал Ставим топочную дверцу Выводим регистр Крепим верхнюю часть дверки Готовая топочная дверка Внешний вид печи на данном этапе Делаем решетку, на которой должны будут лежать камни Второй ряд кармана для камней Выводим верхний уровень регистра Как должна выглядеть печь, если вы все делаете правильно Необходимые места укладки шамотного кирпича Крайний ряд шамотного кирпича Делаем отверстия в шамотном кирпиче Подготовка задвижки к установке (примерка) Укладка задвижки Обкладка задвижки Перекрываем проем над ядром Сужаем дымоход Кладка дымохода Установка второй задвижки Подгонка верхней части дымохода к потолку Если вы все сделали правильно, ваша печь для бани должна выглядеть примерно вот так

Поздравляем вас, оказывается, что вы вполне справились с задачей самостоятельно!

Подготовка инструментов и расходного сырья

Для укладки печи вам понадобится не только кирпич, но и множество вспомогательных материалов и инструментов. Самые важные из них, которые нужно будет закупить заранее:

• колосники – 6 шт стандартного размера 300 х 220 мм;
• дверца для топки – 250 х 280 мм;
• дверца для поддувала – 200 х 250 мм;
• кварцевый или речной песок;
• глина шамотного типа;
• дверь для отсека с камнями;
• стальные уголки – 4 шт;

Необходимые инструменты

• стальной лист для топки;
• стальные уголки для перекрышки – 10 шт;
• шамотные элементы для перекрышки – 6 шт;
• термостойкий лак для печи из кирпича;
• строительный миксер;
• уровень.

Теперь нужно приготовить глиняный раствор, который будет служить связующим материалом для кирпичей. Сначала замочите глину на 2 дня – сухой материал плохо обрабатывается. Затем разомните ее специальной лопаткой, добавьте воду и замешивайте при помощи строительного миксера до тех пор, пока не получите состав, напоминающий сметану. Потом добавьте в смесь песок. Соотношение глины и песка должно быть 1:1. Затем снова замесите состав, пока не выйдет однородный раствор.

Совет. Если глина чересчур жирная, добавьте в нее вместе с песком немного шамотного мертеля.

Требования и правила

Устанавливать печку нужно строго с соблюдением норм безопасности, противопожарной защиты. В противном случае есть риск травмирования людей, возгорания помещения бани, получения штрафов от контролирующих органов

Особенно важно соблюсти правила монтажа металлической печи, которая в процессе работы сильно нагревается

Нормативы и рекомендации по установке печки таковы:

• Под конструкцию возводится фундамент, соответствующий ее весу, габаритам. Он должен примыкать к стене помещения, куда выводится топка. Глубина пролегания фундамента – от 50 см.
• Выносной канал печи делают из прочного металла достаточной толщины, причем он может проходить только через каменные, кирпичные или защищенные специальными материалами поверхности, ниши.
• Если печка сделана из металла самостоятельно, а не приобретена в готовом виде, ее обязательно обкладывают кирпичом. Заводские изделия имеют двойные стенки. Соорудить самому такую сложную конструкцию нереально.
• Расстояние между печью и деревянной стеной составляет 50 см. При обкладывании стены изолятором (цементно-волокнистыми матами, базальтовой ватой) его можно сократить до 25 см, при толщине изоляции более 5 см – до 12,5 см.
• Пол перед топкой закрывают стальным листом (минимальный размер – 40*80 см), который предотвратит возгорание при падении угольков из печки.
• Промежуток между потолком в парной и верхней частью печи должен составить минимум 120 см, между краем топки и ближайшей стеной, дверью – 125 см.

Пошаговая инструкция правильной установки печи каменки в бане.

Домашнему мастеру понадобится выполнить работу в несколько этапов:

• обустройство фундамента или негорючего основания;
• установка каменки;
• вывод трубы дымохода на крышу;
• обустройство защитных экранов.

Разберем каждую операцию подробно.

Оборудование фундамента для печи.

В этом вопросе требуется знать приблизительную массу отопительного прибора, водонагревателя и массу закладки камней. Если печь кладется из кирпича, для расчета потребуется по схеме порядовки рассчитать количество кирпичей, умножить на массу отдельного блока. При этом обязательно учитывается количество керамических и огнеупорных шамотных кирпичей.

При массе конструкции менее 700 кг, обустраивать ее отдельным фундаментом не потребуется. Достаточно будет уложить несколько рядков строительного кирпича на прочную основу, которая крепится к лагам.

Разберем подробнее вариант оборудования основания для стальной печи с массой менее 700 кг:

измерив, габариты каменки, к размеру добавляют 100-150 мм, так чтобы не приходилось колоть кирпичи;
размечают на выбранном участке контуры плиты, по углам высверливают отверстия для прохода полотна электро лобзика;
отрегулировав глубину реза, вырезают проем в полу

Здесь важно вытащить все гвозди и не повредить лаги;
на лаги укладывают лист ЦСП и сплошным слоем на цементно-песчаный раствор выкладывают 2 ряда кирпичей;
минимальная высота над уровнем пола 120 мм, поэтому придется использовать толстый слой раствора или первый рядок укладывают на ребро. По свежему, не застывшему слою выполняют расшивку швов, но можно обойтись и без этого просто оштукатурив основание.

Теперь основанию необходимо дать время на осадку и застывание раствора, и только после этого можно приступать к установке отопительного прибора.
