Подготовка и разметка рабочей поверхности
Прежде всего, необходимо проверить стены на старую проводку. Для этого существуют специальные тестеры и индикаторы, принцип которых основан на общей схеме электричества. Она выглядит так – от общего рубильника к электрической точке, к примеру, розетке подходят два провода – фазовый и нулевой. По фазовому идет ток от рубильника к точке постоянно, независимо от того, подключено там что-то или нет. Нулевой же провод оказывается под напряжением только при включенном приборе. И только тогда идет возврат тока назад к рубильнику. Индикаторы ловят фазовый провод. Во многих индикаторах сверху находится специальная лампочка, которая загорается при нахождении цели. Этот этап подготовки необходим, чтобы обезопасить себя от ударов током.
Читать также: Припой для пайки медных проводов
После проверки нужно нарисовать будущий маршрут на стене — от распределительной коробки к каждой точке подключения.
Перед началом работ, обязательно занавесьте дверные проемы влажной тканью или строительной пленкой. Не надейтесь на плотно закрытую дверь – мелкие частички пыли все равно лазейку найдут.
Штроборез своими руками
Самодельный кожух из фанеры на болгарку для штробления стен
Чтобы проштробить стены под проводку своими руками, можно сделать самодельный штроборез. Для его изготовления понадобятся:
- Мощная угловая шлифмашина от 1,2 кВт. Такой показатель крайне необходим, поскольку инструмент будет вращать два алмазных диска.
- Труба с внутренним сечением 50 мм (металлическая).
- Железо листовое с толщиной 2 мм и более.
- Колесики или подшипники в количестве 3-4 штуки диаметром 2-3 см.
- Металлические прокладки для их устройства между двумя дисками (их лучше заранее заказать у токаря).
- Металлические крепежи (гайки, винты).
- Два-три отреза труб маленького сечения.
Дополнительно нужно заготовить напильник, тиски, сварочный аппарат, молоток, штангенциркуль, линейку, карандаш. Завершающий штрих — покрытие дисков нитроэмалью. Поэтому нужно заготовить и её.
Принцип формирования самодельного штробореза заключается в том, чтобы на угловую шлифмашину закрепить два диска для резки по бетону. Между ними при помощи прокладок выдерживают нужное расстояние (по ширине будущей штробы).
Штроборез из дрели
Сделать своими руками нужный инструмент из дрели проще простого. Нужно лишь зафиксировать в патроне дрели нужную фрезу. Но формирование канавок при помощи такого устройства не совсем качественное. Бороздки имеют разную глубину и ширину.
Особенности выполнения работ в зависимости от материала стен
Особенностью штробления в бетоне является то, что бетон обладает высокой прочностью.
Часто возникает вопрос: можно ли осуществлять штробление несущих стен в панельном доме? Можно, но здесь есть свои особенности.
При проделывании штроб в несущей стене особое внимание следует уделить арматуре, которая расположена в стене. Нужно избегать ее повреждения, так как это может привести к коррозии металла и возможному ослаблению несущих конструкций
Для того, что бы не допустить повреждения арматуры нужно пользоваться металлоискателем.
Кроме этого, при штроблении несущих стен панельных домов категорически запрещено делать горизонтальное штробление, так как несущая панель постоянно находится в напряженном состоянии и любое уменьшен ее сечения, может привести к обрушению панели перекрытия и даже всего дома.
Если все же необходимости штробления нельзя избежать, то штробы на несущие стены следует располагать только в вертикальном направлении, которое соответствует направлению ребер жёсткости панельных конструкций.
При штроблении несущих стен панельных домов следует делать как можно меньшее количество сгибов углубления, а длину канала не более 3 метров.
Определенные особенности существуют и при штроблении стен из силикатного кирпича. Силикатный кирпич уступает по прочности бетону, а потому штробы в нем проделывать легче.
К особенностям штробления стен из силикатного кирпича следует отнести то обстоятельство, что при штроблении следует учитывать его природные свойства, такие как повышенная впитываемость влаги и восприимчивость к агрессивным средам.
Влага, в случае попадания на кирпич, ухудшает его теплоизоляционные свойства, а агрессивные среды, имеющиеся в почвах, могут привести к реакции с известковой основой кирпича и его разрушению, в результате чего может быть разрушено все здание.
В связи с этим, при штроблении стен из силикатного кирпича особе внимание следует уделять тому, что бы штробы не соприкасались с источником влаги и открытой почвой
Способы штробления
Чтобы сделать штробы под проводку без пыли, каждый выбирает для себя максимально удобный способ при наличии конкретного вида инструментов.
Работы перфоратором
Лучше всего подходит приспособление с патроном SDS+. Более тяжелое оборудование может повредить стену, пробить её насквозь. Оптимальный вариант – трехрежимный инструмент с функцией долбления. Что касается перфораторов из класса «домашние», то уже через 2-3 часа работы их редуктор или узел патрона часто выходят из строя.
Штробление перфоратором дает больше мелкого и крупного мусора, чем пыли. Поэтому при проведении работ можно использовать строительный или бытовой пылесос. Хорошо, если у мастера будет помощник, который удерживает сопло устройства непосредственно возле перфоратора. Для штробления лучше использовать канавочную лопатку.
Работа болгаркой
Угловая шлифмашина (она же болгарка) чаще используется для резки металла или тротуарной плитки/иных материалов из камня. В чистом виде инструмент для формирования борозд не используют. При помощи болгарки сначала делают надрезы по бетону или кирпичу. А потом перфоратором выбивают нужные линии. Такой метод позволяет придерживаться единой глубины борозды.
Чтобы при работе болгаркой избежать большого количества пыли, профессионалы прибегают к двум способам штробления:
- Формирование мокрого реза. Вся обрабатываемая поверхность должна постоянно смачиваться. Запрещено брызгать на работающий диск. Увлажнение стены выполняют до включения инструмента. Такое штробление стены под проводку болгаркой без пыли сопряжено с постоянной переувлажненностью помещения, высок риск подтопить соседей снизу.
- Использование пылесоса. На рынке представлены специальные приспособления, при помощи которых можно подключать всасывающее оборудование к шлифмашине и делать борозды без пыли. Стоимость таких устройств варьируется в пределах 1500-10000 руб.
Болгарку можно использовать по всем видам материалов стен.
Работа штроборезом
Этот вариант инструмента особенно хорош, если предстоят объемные ремонтные действия. Принцип устройства штробореза – два диска, расположенных с небольшим зазором. Между ними установлена специальная фреза. В момент формирования бороздок диски режут края тоннелей. Фреза выбирает их сердцевину. Благодаря этому удается достичь идеальной ровности и глубины канавок. Преимущество такого инструмента в том, что к нему можно подключить пылесос для сбора пыли. Недостаток — ориентация устройства на один тип строительного материала. Чаще — на газобетон. Сформировать борозды по кирпичу или бетону можно. Но для этого нужны специальные виды штроборезов. Стоят они дороже. Но производительность у них ниже.
Зубило/стамеска и дрель
Это самый старый способ сделать канавки под электропроводку. По линиям нанесенной разметки с шагом примерно 2-2,5 см при помощи дрели делают отверстия нужной глубины. Затем зубилом/стамеской и молотком как по пунктиру вручную выбивают борозды. При таком методе работы мастер тратит много времени.
Инструменты для штробления стен
При домашнем ремонте многие сталкиваются с вопросом – как штробить бетонную стену под проводку, своими руками. Для этого существуют различные инструменты, конкретно о которых будет указано ниже.
p, blockquote 15,0,0,0,0 —>
Молоток и зубило – идеальные напарники
Данная работа выполняется отдельными этапами. Сначала нужно зубилом на одну или две ширины его шпиля наметить края штроб. Затем, поставив острие поперек канавки, необходимо выбить небольшой кусок стены в глубину. Далее можно действовать двумя способами – снять сначала весь верхний слой намеченного углубления и лишь потом выбивать глубину канавки, или «копать» поглубже до конца после каждых сантиметров снятого верхнего слоя.
p, blockquote 16,1,0,0,0 —>
p, blockquote 18,0,0,0,0 —>
Перфоратор. Он же ударная дрель
Для выполнения штробления этим инструментом нужны три насадки – два бура разной длины и лопатка. Сначала необходимо просверлить отверстия глубиной 2.5 см по всей длине намеченной линии. Они должны быть равномерно расположены на расстоянии 1-1.5 см друг от друга. Затем, сменив бур на лопатку, пройтись по борозде от точки к точке, образовывая сплошную канавку. Работать перфоратором можно быстро и чисто. И после окончания работ получится магистраль заданной глубины и ширины. А непривлекательный внешний вид впоследствии можно будет замаскировать шпатлевкой.
p, blockquote 19,0,0,0,0 —>
p, blockquote 21,0,0,0,0 —>
Универсальная болгарка
Для того чтобы использовать болгарку в штроблении, ей нужен алмазный диск. Качественная резка таким диском выделяется особой точностью и в процессе не оставляет ни сколов, ни трещин на рабочем материале. Немаловажным фактором также является снижение уровня шума.
p, blockquote 22,0,0,0,0 —>
Сначала нужно сделать параллельные надпилы, которые будут четкими границами будущей штробы. Ширина между ними должна соответствовать стандартным размерам необходимым для укладки кабеля. Потом с помощью зубила или перфоратора углубить борозду до желаемых размеров. Отличия между предыдущими способами, по сути, минимальны. Однако края штробы получаются ровными
Это очень важно, когда повреждение материала стен требуется свести «к нулю». Но, следует учесть, что болгарка дает очень много пыли, которая через короткое время может покрыть всю комнату
Чтобы этого избежать, можно привлечь человека со строительным (не бытовым!) пылесосом, который будет держать всасывающую трубу близко к очагу запыления.
p, blockquote 23,0,0,0,0 —>
p, blockquote 24,0,0,1,0 —>
Штроборез, или как проштробить стену под проводку без пыли
Штроборез является инструментом, который вобрал и модифицировал все достоинства болгарки, необходимые для резки борозд в стене. У него есть два алмазных круга, расстояния которых могут регулироваться, в зависимости от нужных размеров борозды. Специальный мощный кожух закрывает сверху оба круга более чем наполовину. И при вхождении кругов в стену, этот кожух, полностью примыкая к стене, изолирует пространство резки. А образующаяся пыль вытягивается через предусмотренный отвод для пылесоса. После прорезки краев, лишний материал все же придется выбирать перфоратором. Однако края получатся идеально ровными и без лишней пыли. Главным минусом является цена инструмента, которая для домашних условий будет слишком завышенной.
p, blockquote 25,0,0,0,0 —>
p, blockquote 26,0,0,0,0 —>
Обзор инструментов для выполнения штроб
Для обустройства штроб под силовые кабели используются профессиональные инструменты.
Наиболее востребованными из них являются:
- молоток и долото;
- перфоратор;
- болгарка и шлифовальная машина;
- штроборез.
Молоток и долото
Стандартными инструментами для выполнения штроб под проводку являются молоток и долото. С их помощью можно сделать короткие и неглубокие каналы в мягком материале – древесине, шпатлевке и штукатурке.
Рабочий процесс проводится поэтапно. Наконечником долота проделываются небольшие углубления по краям канала. Далее при помощи молотка выбивается сердцевина полости под укладку кабеля. Чтобы получить необходимую глубину штробы, снятие каждого последующего слоя должно выполняться равномерно.
К недостаткам подобного способа штробления можно отнести трудоемкость, большие временные затраты, низкое качество штроб.
Перфоратор с насадками
Более профессиональным инструментом является перфоратор со специальными насадками, которые позволяют легко штробить твердые материалы – бетон, кирпич и газобетон.
Перфоратор используется для обустройства каналов под кабель и посадочные гнезда под электрофурнитуру. Для выполнения работ предусмотрено два типа насадок – лопата и широкий бур.
Работы проводятся следующим образом:
- при помощи перфоратора выполняются небольшие отверстия глубиной до 2,5 см с шагом в 1,5 см по намеченной линии прокладки кабеля;
- лопатка выставляется под углом в 45 градусов для соединения отверстий в единую канавку.
Такой способ предусматривает получение более ровной штробы с незначительными сколами поверхности, требующей дополнительной обработки.
Существенный недостаток – высокая производительность шума (95 дБ).
Болгарка
При помощи обычной болгарки (шлифовальной машинки) можно быстро и качественно проштробить стену из кирпича, бетона или с оштукатуренной поверхностью. Для работы используется алмазный диск.
Штробление стен под проводку выполняется следующим образом:
- вдоль линии для штробы болгаркой выполняются параллельно друг другу два надпила с требуемыми параметрами по длине и ширине;
- перфоратором или долотом удаляется материал внутри параллельных линий до необходимой глубины.
Болгарка позволяет получить ровный канал по всей длине. Единственный недостаток инструмента – большое количество пыли, производимой при выполнении работ.
При обустройстве штроб в древесине рекомендуется использовать ручную дисковую пилу.
Штроборез
Это самый быстрый и профессиональный способ штробления поверхностей под электропроводку. Инструмент комплектуется сменными дисками и специальным пылеуловителем.
Штроборез позволяет выполнять одновременно два надпила под штробу, при этом необходимые параметры задаются рабочими дисками.
Таким образом, получается две параллельных борозды с небольшим количеством материала в середине, который можно удалить дрелью, оснащенной специальной насадкой.
К преимуществам штробореза можно отнести высокую производительность, ровность канала под кабель, низкий уровень пылеобразования благодаря пылеулавливателю. Существенным недостатком инструмента является его высокая стоимость.
Способы штробления стен различными инструментами
Зубило либо скарпель, и молоток
Этот инструмент подходит для проделывания борозд в нетвердом веществе, наподобие гипса. Их применение нецелесообразно для работ по бетону или кирпичу без предварительной прорезки и подготовки. Самый большой недостаток — это несоизмеримые с конечным результатом трудозатраты. Также к числу недостатков стоит отнести некачественный результат (вы получите штробу с рваными краями) и большие затраты по времени.
Но если вы все-таки решили выполнять работы этим инструментом, вы должны следовать определенным этапам.
- На первом этапе, остриём зубила наносятся углубления по краям борозды на ширину в одну-две ширины острия.
- Далее инструмент устанавливается поперёк штробы и, с помощью молотка, вбивается в стену на 5-10 мм.
- После углубляется ещё на такую же глубину, и, таким образом, получается борозда необходимого размера. Способ абсолютно не пригоден для штробления бетонных стен под проводку, т.к. твёрдость материала затрудняет изготовление отверстий.
Перфоратор со специальной насадкой
Работа данным инструментом выполняется по твёрдому материалу, такому как: бетон, кирпич, армированный бетон. Недостатков у данного метода меньше, чем у зубила с молотком, но в целом, кроме трудозатрат, они схожи. Края штробы получаются неровные, с множеством сколов, в некоторых случаях необходима дополнительная обработка. Также к недостатку данного метода можно отнести большой уровень шума.
Очень часто инструмент применяют в паре с болгаркой или штроборезом. Среди насадок, которые необходимы при штроблении, используются лопатка и бур.
- Перед началом работ наносится разметка будущих борозд.
- Вдоль всей длины штробы делаются отверстия необходимой глубины на расстоянии 10-15 см друг от друга.
- При обустройстве штробы лопатку не ставят поперёк линии, это обычно приводит к нежелательному откалыванию частей стены.
- При помощи перфоратора изготовить необходимую штробу не сложно, только придётся пожертвовать аккуратностью краёв борозды, но зато намного быстрее, чем с помощью зубила и молотка.
На видеоролике показано, как правильно осуществляется штробление бетонной стены перфоратором под проводку, какие насадки и как их использовать.
Угловая шлифовальная машинка (болгарка) с алмазным диском
Достаточно хорошо подходит для изготовления штроб — края получаются ровные, линии прямые, скорость быстрая. Из дополнительных инструментов может понадобиться либо зубило с молотком, либо перфоратор с насадками. Единственный минус — чрезмерное количество пыли, которая поднимается в воздух во время работы. Из плюсов – скорость, точность и простота работы.
Для прорезки стен необходим диск с напылённым алмазным покрытием, который облегчит задачу при прорезке таких материалов, как бетон и кирпич. Обычный круг по камню не так эффективен. Даже в случае, если работы нужно провести по уже отшукатуренной поверхности, диск с алмазным напылением будет как нельзя кстати.
Работа, как и в других случаях, начинается с разметки. Наносятся две линии, которые задают ширину борозды, и по этим линиям делаются прорезы. Далее, с помощью зубила или молотка, выбивается внутренность борозды. Главным отличием этого способа является ровность краёв.
Следующий видеоролик наглядно показывает процесс штробления стены болгаркой, как уменьшить количество пыли при этом, используя лишь обычную воду.
Рекомендовано использовать либо пылесос, либо средства индивидуальной защиты от пыли, такие как: маска, очки, респиратор. И не забудьте вынести или накрыть вещи, находящиеся в помещении.
Штроборез
Лучший вариант для изготовление штроб. Отлично подходит как для укладки электрокабеля, так и для укладки систем водоснабжения и отопления. В комплекте к аппарату, кроме сменных дисков, обычно входит пылеуловитель. Главным недостатком является цена устройства.

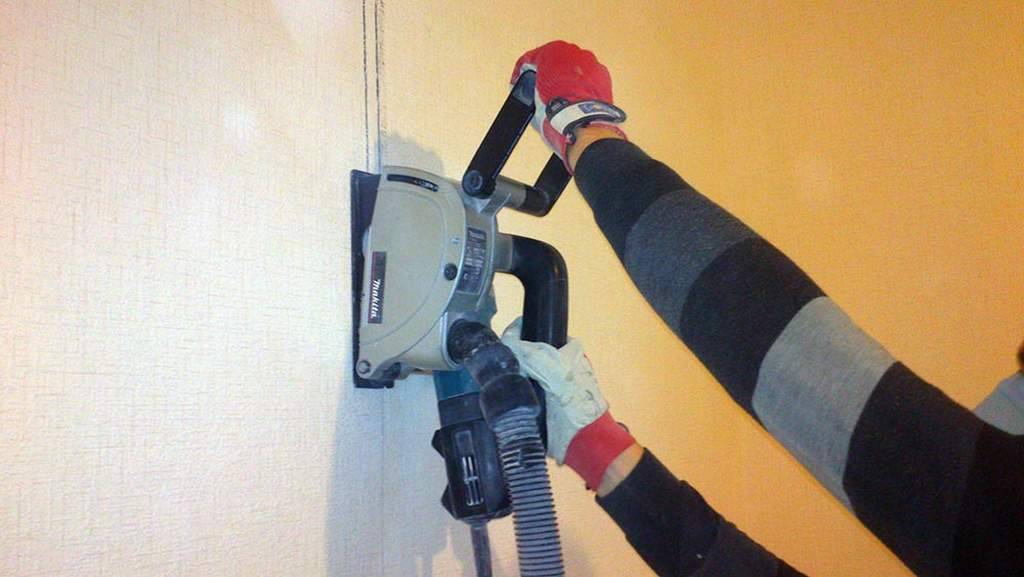

Штробление стен штроборезом без пыли
Штроборез по внешнему виду немного напоминает болгарку, но имеет разъёмы на установку двух алмазных дисков.Расстояние между дисками обычно регулируемое. Дополнительные возможности — регулировка глубины прорезаемой борозды. Пылеуловитель устроен таким образом, чтобы отводить пыль максимально в сторону либо непосредственно подключится к пылесосу. Это минимизирует объём выделяемой пыли.
Штробление по намеченному плану проводиться достаточно быстро. Когда прорези готовы, лишнее, как и в случае с болгаркой, выдалбливается или перфоратором, или зубилом.
Инструменты и способы изготовления штроб
Как штробить стены под электрическую проводку без пыли: для осуществления этого процесса применяют несколько основных методов. Отличие одного метода от другого заключается в применяемых инструментах, которые в свою очередь зависят от материала стен, а также от их общей длины, то есть от объема предстоящих работ.
Внимание! Независимо от применяемого инструмента необходимо использовать средства индивидуальной защиты (очки, перчатки, респиратор)
Фрезерный штроборез
Использование данного инструмента позволяет аккуратно и очень быстро осуществить штробление стен под трубы или электрические провода в строительных блоках, камне или кирпиче при, практически, полном отсутствии пыли. Для того чтобы прорезать канавки в стенах, используют фрезы с высокопрочными карбидо-вольфрамовыми зубцами. Скорость вращения фрезы невысока: 1000÷1400 об/мин. При вращении и поступательном движении вперед фреза «выгрызает» материал стены небольшими фрагментами. Образование пыли при таком процессе минимально, а при подключении пылесоса возможность образования пыли в помещении сводится к нулю.
- при использовании такого инструмента получаются аккуратные канавки без сколов и выбоин;
- минимум пыли при работе даже без подключения пылесоса;
- высокая скорость (1 м всего за 15 сек) и производительность (до 700 м в день);
- максимальная безопасность при использовании;
- низкий уровень шума;
- минимальный зазор при изготовлении канавок вдоль потолка или пола;
- возможность делать канавки любой геометрической формы;
- экономия трудозатрат и времени;
- при технологических перерывах сам удерживается на стене;
- возможность подключения пылесоса;
- не требуется дополнительных инструментов и приспособлений для доработки «штрабы»;
- возможность производить весь комплекс работ в одиночку.
Модели штроборезов данной категории: Macroza M95, Cortag Bric 35, Grost M2535. Ширина реза регулируется в пределах от 15 до 50 мм и зависит от установленной фрезы, глубина реза варьируется от 20 до 50 мм. Цена на такие изделия находится в пределах 27000÷45000 рублей.
Единственным недостатком фрезерных бороздоделов является то, что они не рекомендованы для производства работ в стенах из высокопрочного бетона.
Штроборез
Этим электрическим инструментом можно профессионально выполнять борозды отличного качества в любых минеральных основаниях: от кирпича до пенобетона. Многие считают, что штроборез – это разновидность болгарки. Однако, он имеет ряд конструктивных особенностей, позволяющих проводить работы в 2 раза быстрее и с минимальным уровнем запыленности.
Отличия от болгарки:
- Имеет два параллельных пильных диска с алмазным напылением, глубину пила можно задать самостоятельно.
- Устойчивость и точность инструмента обеспечиваются салазками с направляющими роликами.
- Защиту поверхности от повреждения дисками и безопасность работника обеспечивает система погружения: при извлечении режущих элементов из бороздок, подпружиненные салазки опускаются, и диски становятся недоступными для контакта.
- Пылепоглощение происходит в защитном кожухе и по патрубку передается в сборник промышленного пылесоса.
Принцип работы бороздодела несложен и заключается в том, что оператор выставляет необходимую глубину канавки на дисках и ведёт аппарат по намеченной линии. Затем стамеской убирается внутренняя часть желоба. Линии получаются идеально ровные. Покупать этот инструмент в личное пользование дороговато, поэтому лучше пригласить профессионала.
Использование штробореза для проведения работ
Электрический штроборез позволит быстро сделать борозды в стене. На ремонт не потребуется много времени, а кромки будут высокого качества. Этот прибор хорош тем, что после его применения не потребуется дополнительно снимать материал в промежутке между бороздами. Физических усилий прикладывать не нужно, но при работе прибора образуется большое количество пыли.
Работающие в строительной отрасли специалисты решают эту проблему путем использования в работе штробореза с промышленным пылесосом. Но стоимость устройства велика, поэтому при ремонте квартир он применяется редко.
Штробление стен под проводку может быть выполнено вручную. Но этот процесс отличается трудоемкостью и большими затратами труда. Для ускорения ремонтных работ лучше использовать оборудование.
