Самостоятельное изготовление засова на ворота

Замки по способу запирания

Механическое перемещение запирающего механизма руками, в том числе с помощью ключа. Используется в навесных, накладных и врезных замках.

Электромеханическое перемещение запирающего механизма (например, выдвижение стержней). Для подстраховки на случай отсутствия электричества обычно есть возможность открыть и обычным механическим ключом.

Электромагнитные, когда запирание осуществляется не через механическое устройство, а взаимодействием электромагнитов. Такие устройства требуют постоянного наличия электроэнергии. Поэтому в дорогих моделях должны дополняться источниками бесперебойного питания.

Замки требуют чрезвычайно больших усилий для несанкционированного преодоления запирающего усилия – от полутонны и более. Желательна установка на калитку доводчика, так как от ударов могут сместиться пластины, что существенно снизит эффективность работы. Замки бывают накладными и врезными.

Какие бывают типы засовов

Некоторые типы засовов можно приобрести в хозяйственных магазинах. Но большинство хозяев предпочитают изготавливать засов для распашных ворот своими руками. В качестве материала может использоваться дерево (бруски) или металл — полосы, швеллеры, прутки.

Деревянные засовы чаще всего устанавливают на деревянные же въездные ворота, а металлические подходят для любых типов ворот — деревянных, металлических, изготовленных из профиля, комбинированных. Методы изготовления также могут быть различными. Очень красивы и надежны кованные засовы. Однако для их изготовления необходимо иметь особые навыки работы с металлом и домашнюю кузницу, что сегодня редкость. Поэтому при изготовлении засовов для ворот в домашних условиях применяются обычные инструменты — дрели, болгарки, сварочный аппарат.

• Поворотные. Это засовы типов Вертушка» или «Шлагбаум». Они просты в изготовлении, надежны и отлично держат створки ворот. Часто изготовляются из деревянного бруса. Недостатком являются их зрительная «тяжеловесность» и «старомодность». Хотя в некоторых типах дизайна именно она может стать главным достоинством.
• Задвижные горизонтальные. Это могут быть как простые полосовые засовы, так и «шпингалетные». Они крепятся к одной из створок и фиксируют либо одну створку с другой, либо створку к раме. Обычно хотя бы одна из створок при этом закрепляется еще и вертикальными засовом, либо фиксатором.
• Задвижные вертикальные. Фиксируют каждую створку в отдельности и могут удерживать ее как в закрытом, так и в открытом состоянии. Крепятся либо в нижней, либо (реже и лишь при наличии прочной рамы) в верхней части ворот.

Виды и применение

Именно дворовой запор на калитке наделяет базовыми свойствами безопасности любые ворота. Специальные засовы можно приобрести в строительном магазине, а можно сделать и своими руками. Но чтобы выбирать какой механизм устанавливать на калитку, сначала стоит разобраться, какие виды запоров существуют.

Стоит учитывать, что запор механического типа предусматривает ключи. Поэтому если на калитке установлена дополнительно ручная защелка, хозяин участка может не волноваться в том случае, если ключ был утерян, ведь у него всегда будет возможность надежно запереть дверцу.

Засовы различаются по направлению монтирования (вертикальные, горизонтальные) и по работе самого механизма (накладные сдвижные, винтовые, ригельные, пазовые с поворотным механизмом, пружинные защелки).

Вертикальные и горизонтальные засовы

Запоры такого типа удобны в эксплуатации и способны обеспечить надежную фиксацию калитки и ворот. Вертикальные задвижки подходят для распашных гаражных ворот. Этот механизм представляет собой прутья из стали, которые закрепляют створки и монтируются в углублениях непосредственно в полу и на потолке.

Благодаря своей универсальности горизонтальный запор весьма популярен. Механизм горизонтальной задвижки состоит из стержня, держателя и фиксирующего ушка. Такая конструкция менее громоздкая, чем вертикальный засов. Такой запор несложно изготовить своими руками.

Накладной плоский и винтовой запор

Накладной запор представляет собой нехитрый механизм, легко монтируемый к воротам, выполненным из любого материала. Такая защелка, как правило, устанавливается с внутренней стороны двора, однако, в комплекте с навесным замком они могут защищать и снаружи.

Винтовой запор подходит для установки на лицевой стороне калитки. Процесс монтажа прост, как и эксплуатация такого типа задвижек. Затвор, состоящий из основы ключевого механизма и стержня с резьбой, приводится в действие специальным ключом. Такой запор несложно изготовить своими руками. Но, несмотря на простоту изготовления, это устройство имеет серьезные недостатки.

Затворы требуют дополнительного пространства в проеме калитки для выемки с резьбой, куда должен вкручиваться стержень. Еще одним серьезным недостатком такого механизма является то, что к нему несложно подобрать подходящий ключ.

Ригельный замок и пазовый затвор с поворотным механизмом

Принцип действия

Ригельный замок с реечной системой состоит из ключа с уникальными выемками и соответствующей этому ключу основой. Соорудить такую задвижку своими руками по силу лишь спецу, поэтому проще купить его в специализированном магазине.

Пазовые защелки представляют собой простенький механизм, но, несмотря на это, надежно защищают ворота от взлома. Чтобы изготовить такой затвор своими руками, понадобятся не только специальные знания, но и специальные инструменты. Принцип запорного механизма состоит в том, что вставленный в замочную скважину ключ, круговыми движениями приводит в действие шестерной механизм, открывающий и закрывающий калитку.

Есть еще один вид − пружинная задвижка с фиксацией. Защелка приводится в действие с помощью пружинной конструкции. Такой тип затворов рекомендуется устанавливать исключительно с внутренней стороны калитки в качестве дополнительной замыкающей конструкции.

Запор морской контейнер своими руками

Одной из максимально удобных конструкций является запор которым запирается морской контейнер. Такая задвижка изготавливается по следующему алгоритму.

1. В трёх местах на прижимающей части необходимо приварить кольца с ножкой для прохождения гладкой трубы. Диаметр колец должен быть в пределах 1,5–1,6 сантиметра. Первое кольцо на расстоянии 20 сантиметров от верха ворот, второе ровно посередине, третье – 20 сантиметров от низа ворот.
2. Подготовить металлический прут с крюками по обе стороны.
3. На рамах по обе стороны (сверху и снизу) прикрепить фиксаторы для крюков.
4. При фиксации крюков ворота надёжно запираются, открыть их извне не представляется возможным.

Если нет возможности сделать детали самостоятельно, то можно приобрести необходимые для сборки детали в магазине. Подойдёт ремонтный комплект от фургона автомашины «Газель». К нему остаётся добавить только штангу и провести сборку.

Запор фургона автомашины

Ремонтный комплект запора на автофургон

Особенности и виды запорных механизмов

Современные материалы и технология изготовления запоров на ворота, которые отличаются типом изготовления, расположением и способом запирания, выпускаются производителями в большом ассортименте.

Основными типами устройств являются:

Горизонтальный запор. он размещается вверху, в центре или внизу. Его можно сделать своими руками. Это наиболее распространенный вид конструкций для гаража.

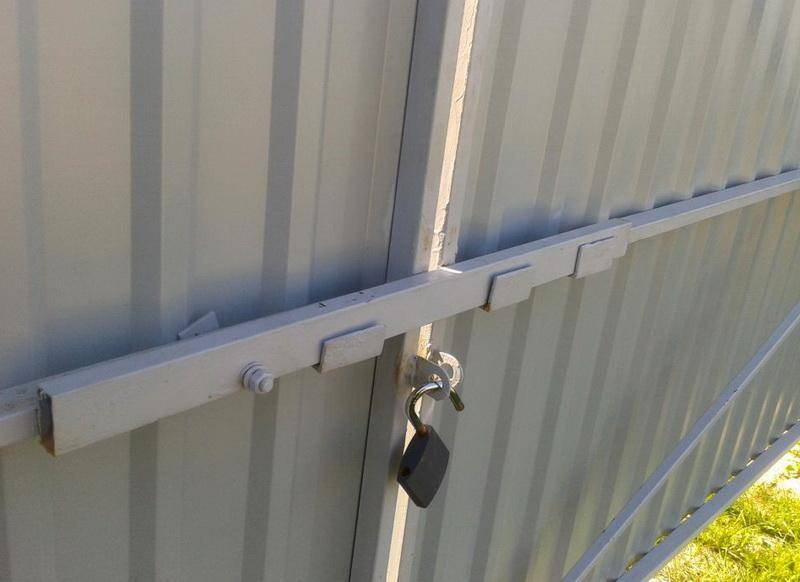

Горизонтальный засов на ворота

Вертикальный замок. по расположению и предназначению он похож на предыдущий вид.

Вертикальный запор в гараже

Такой вид лучше всего использовать для сдвижных, откатных ворот. Конструкция состоит из трубы, в которую вставляется обычный отрезок трубы меньшего диаметра с отверстиями. Недостатком устройства является отсутствие плотного прилегания полотна ворот к раме.

Совет: Для улучшения прилегания створок к раме требуется доработка вертикального запора.

Размещать такие задвижки можно на полотне ворот и раме для них. В этом случае направление язычка делается индивидуально.

По способу запирания, замки могут быть:

• Поворотными.
• С фиксацией.
• Ригельные или винтовые.
• Врезные запоры.

«Вертушка» или поворотный затвор для гаража

Для распашных ворот очень многие владельцы гаражей желают приобрести именно такой запор. Общий вид его показан на фото.

Вертушки для гаража

Такой вариант затвора при желании можно собрать самостоятельно. В этом случае он будет прочным, долговечным, створки будут плотно закрыты, к тому же, особых усилий для устройства при закрывании или открывании, прилагать не придется.

Совет: Приобрести в любом строительном магазине вертушку не получится, их не выпускают, а при необходимости затвор изготавливается по индивидуальному заказу или своими руками.

Принцип работы устройства заключается в следующем:

• По центру крепится перекладина, сквозным болтом.
• При повороте перекладина укладывается в пазы, выполненные из гнутых планок или механическим путем.
• Снаружи их открыть невозможно.

Шпингалет для ворот

Это достаточно простая и надежная конструкция. При монтаже такого запора, единственная проблема — наличие между створками небольшого зазора. Благодаря такому устройству конструкции — шпингалет, входящий в салазки с упором, не позволяет открыть ворота гаража.

Совет: При использовании такого запора, можно задвижную систему сделать более удобной — металлическое ушко для вертикального входа шпингалета в него приварить внизу створки, что позволит конструкцию сделать надежной и гарантированно безопасной.

Запор на распашные гаражные ворота

Для запирания распашных ворот можно выполнить конструкцию без использования болтов, заклепок и других крепежных элементов, которые быстро выходят из строя. Идеально они подходят для ворот из профнастила.

Инструкция к такому механизму предлагает выбрать нужную конструкцию из двух разных вариантов:

• Крепление замка на профильные трубы. Такой вариант имеет не слишком эстетичный вид, но является надежным и крепким запором на любой вид ворот.
• Замок, у которого основанием является уголок. Прочность его не высокая, что не позволяет удерживать тяжелые ворота.

Устройство замка из профильной трубы

К раме затворы крепятся сваркой. Их количество рассчитывается с учетом размеров полотна. При двух створках, понадобится устраивать устройство на каждую половинку.

При изготовлении запора:

• Отмечается место его монтажа.
• Выбирается длина прута, который будет входить в землю.
• Отмечается отметка его входа.
• Отрезаются прутки одинаковой длины.
• К верхней части конструкции привариваются небольшого размера отрезки профильного круга, для удобного фиксирования запоров.

Совет: Длина прутков должна быть такой, чтобы их можно было задвинуть в землю настолько, что обеспечит надежность запирания ворот, и не позволит, без приложения усилий, их открыть.

Такие запоры на ворота изготовить достаточно просто, цена их не большая.

Запоры винтовые

Винтовой механизм монтируется с лицевой стороны ворот. Это достаточно простое устройство при использовании.

В его состав входят:

• Стержень, с винтовой резьбой.
• Ключ основой, имеющий выемку и небольшой шпиль.

Специальным ключом, имеющим соответствующее углубление и шпиль, в действие приводится механизм затвора. Изготовить его можно самостоятельно.

Недостатком такой конструкции могут быть:

1. в проеме ворот должно быть достаточно места для выемки под резьбу, куда будет вкручиваться непосредственно стержень;
2. такой устройство сравнительно легко взломать, подобрав похожий ключ.

Изготовление своими руками

Практически любое устройство можно соорудить самостоятельно, если иметь необходимые инструменты, запчасти и чертеж. Не все из них относятся к простым механизмам, но при наличии рук и головы поддаются изготовлению.

Запор в проушинах

Простейшее приспособление, для которого нужны проушины и инструмент для крепления. Закрепив на обеих створках петли для продевания засова, в проушины вставляют запор произвольной формы или дужку навесного замка. На дерево такое устройство крепится с помощью дрели. Для металла нужен сварочный аппарат.

Задвижка на ворота

Шпингалет

Можно собрать запоры для распашных ворот данного вида самостоятельно из специальной фурнитуры. Она продается в магазинах, также можно приспособить вспомогательные материалы. Для этого необходимо взять трубочку с прорезями и отверстием для болтов и фигурный штырек. Сейчас в продаже есть шпингалеты врезные, накладные, встраиваемые, открытые и закрытые, из металла, меди и даже специально для пластиковых дверей.

На складе

Штырьковый вариант

Это самое простое устройство. Оно подойдет для откатной конструкции ворот. Достаточно приварить к воротам две полые трубы, а затем такие же отрезки вкопать в грунт. В совпадающие отверстия труб вставляют простой шпингалет из арматуры.

Схема нижнего запора

Засов

К воротам привариваются 4 скобы (по 2 с каждой стороны). В них вдевается засов с ограничителем, который наваривают или делают методом загиба. На гаражных или простых распашных воротах крепят металлические пластины. Это необходимо для облегчения хода и сохранности створок.

Пример

Также можно выполнить засов для гаража, например, из обрезков круглых или профильных труб. Схема изготовления конструкции представлена на чертеже ниже.

Защелка

Под защелкой самодеятельные мастера понимают любое устройство, позволяющее запереть створки так, чтобы не особенно было видно с наружной стороны. Это может быть крючок с петлей, штырек или шпингалет с тросиком, позволяющий открыть снаружи.

На фото изображены защелки и засовы.

Варианты защелок и засовов для ворот и калиток

Вертушка

Планку, рейку или металлическую пластину прикрепляют к одной из воротных стоек болтом с гайкой. Поворот на оси вращения приводит к надежному запиранию обеих половинок ворот. Также можно использовать деревянную планку. Принцип ее монтажа не отличается от металлической.

Шлагбаум на воротах

Сейфовый механизм

Система, которая вряд ли будет под силу новичку. В нее входят запорные пальцы и крючки, наваренные на длинном стержне. Поворотный механизм обеспечивает захват засовов сверху и снизу и закрывает дверцы более чем надежно.

Сейфовый механизм

Упоры на карабинах

Понадобятся штырь с пружиной и скоба с отверстиями, которую крепят к створке ворот. Тонкости монтажа можно посмотреть на видео от профессионалов.

Фиксатор-ловушка

Даже профессионалы признают, что его обустройство – достаточно сложный процесс. Для этого необходимо бетонирование, наваривание накладок и колец, изготовление стопора. Также в металлической трубе нужно будет проделать отверстие. Перед началом работы следует внимательно изучить инструкции и провести тщательные расчеты по чертежу.

Разновидности

Современные виды запоров для ворот различаются по особенностям крепления, типам конструкции, внешнему виду.

Тип конструкции

По особенностям установки выделяют горизонтальные, вертикальные и дополнительные запоры для ворот.

Горизонтальные устанавливаются в верхней, нижней, а также в центральной части створок. Используются преимущественно для ворот и калиток.

Запорные устройства с вертикальным принципом действия ставят сверху, снизу и в середине. Устанавливают в гаражах на приусадебных участках, сдвижных воротах дома.

Дополнительные используются в калитках, дверях небольших подсобных помещений и хозяйственных построек.

Легкость в монтаже

Особенности установки

Запирающие устройства могут быть врезного, поворотного, накладного сдвижного, винтового вида, а также с фиксацией. Последние виды запорных устройств имеют пружинный, поворотный или пазовый механизм.

Элементы запорного приспособления устанавливают на специальных рамах или непосредственно на дверном полотне.

Виды моделей

1. Вертушки. Ось вращения расположена посередине. Крутя засов, запирают оба полотна. Этот простой механизм прекрасно защищает от проникновения в помещение во время отсутствия хозяев. В течение долгого времени считалось, что открыть такое устройство невозможно.
2. Шлагбаумный тип запора. Данная модель устройства является видом вертушки. Ось вращения находится на краю.
3. Шпингалет. Это самый распространенный вид засова. Их покупают, но часто изготавливают самостоятельно. В последнем случае обычно делают очень прочными, однако при этом значительно страдает внешний вид. Запор используют для закрывания и удерживания полотен в необходимом положении. Шпингалет с пружинной основой подходит для откатных ворот.
4. Конструкция фляжного типа. В механизме этого вида запоров выделяют петлю, фиксирующую рычаг, и сам рычаг. Засов крепится на полотно. Закрывая ворота, закрепляют петлю и перекидывают до конца рычаг. Считается, что если двери закрыты, все напряжение воспринимается фляжным механизмом. Открыть засов можно усилием, которое оценивается в несколько тысяч килограммов. Другое преимущество в том, что в таком запоре нет полых труб, поэтому они не засоряются.
5. Поворотные стоечные. Этот механизм представляет собой вертикальную стойку в форме трубки. Ее крепят на четырех петлях к полотну. Посередине устанавливается рычаг, его делают на болтовом соединении, чтобы была возможность складывать. Рычаг позволяет стойке вращаться вокруг своей оси.
6. Запоры с фиксацией. Такие приспособления применяются в грузовиках, контейнерах. По аналогии делают вертикальную блокировку также для дверей и ворот.
7. Сейфовое устройство. Блокировка происходит в верхней и нижней частях.

Самыми надежными являются фляжный запор, поворотное стоечное устройство, засовы, устанавливаемые на сварной раме, вертушка.

Основные виды шпингалетов

Гаражные шпингалеты на ворота разнообразны по конструкции. Некоторые из них можно сделать самостоятельно без значительных сложностей. Другие лучше приобрести в магазине или заказать в специализированной компании.

Горизонтальная щеколда

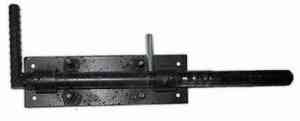

Фотография № 1: простая горизонтальная щеколда

Горизонтальные щеколды получили наибольшее распространение. Подходят для запирания створок ворот и калиток. Конструкция устройств элементарна: стержень, фиксирующее ушко и держатель.

Изображение № 1: схема простой горизонтальной щеколды

Щеколды устанавливают на внешней и внутренней сторонах створок. Для максимальной защиты можно навесить на механизм замок, для этого на запор наваривают специальные ушки.

Вертикальная щеколда

Фотография № 2: вертикальный запор на ворота

Такая конструкция тоже получила широкое распространение. Шпингалет для распашных ворот надежно фиксирует створки. Функцию запора выполняет металлический стержень, изогнутый буквой «Г». В закрытом положении он уходит в выемки на полу или потолке.

Изображение № 2: так выглядит вертикальный запор на общей схеме распашных ворот

Удобство вертикальной щеколды в том, что ее не видно с внешней стороны сооружения. Благодаря такой особенности злоумышленнику сложнее проникнуть на вашу территорию.

Самозахлопывающаяся щеколда

Фотография № 3: самозахлопывающаяся защелка на воротах

Чтобы сделать щеколду, которая будет сама защелкиваться, необходимо закрепить на створке неподвижную металлическую планку. Если ворота закрыты, рычаг цепляется за пластину и не дает открыть створку. Защелку крепят на один болт. Второй вкручивают рядом для ограничения подвижности рычага. Для того чтобы отпереть дверь, необходимо просто нажать на рычаг, освобождающий планку. Для закрывания запора — захлопнуть дверь.

Накладной сдвижной запор

Фотография № 4: накладной сдвижной запор

Удобный тип защелки на ворота и калитки, представляющий собой усовершенствованную модификацию горизонтальной щеколды. Стержень у такой задвижки плоский. Конструкция легко крепится к любому ровному основанию и обеспечивает надежность запирания створок.

Потайной замок

Фотография № 5: потайной запор на воротах

Если на двери установлен потайной запор, скважины для ключа с внешней стороны видно не будет. При этом с обратной стороны есть задвижка. Чтобы открыть ее, необходимо открутить шестиугольную шляпку болта. При повороте рейка, закрепленная им, приводит в движение задвижку, и створки открываются или закрываются.

Ригельный замок с реечной системой

Фотография № 6: ригельный запор с реечной системой

Такие запорные конструкции лучше покупать в готовом виде. Замок состоит из ключа с выемками и основы. Главное его преимущество — увеличенный срок службы и высокие прочностные показатели. Есть и недостаток: ключ при желании легко подделать, поэтому в дополнение к ригельному необходимо установить врезной замок.

Изображение № 3: схема ригельного замка

Шпингалет на пружинной основе

Фотография № 7: щеколда с пружинной основой

Шпингалет для откатных ворот, имеющий пружинную основу, станет хорошим дополнением к кодовому или врезному замку. Пружина упрощает процесс открывания/закрывания створок. Чаще всего подобные сооружения устанавливают с внутренней стороны.

Изображение № 4: схема щеколды с пружинной основой

Монтаж направляющих на проём

При установке направляющих важно соблюсти вертикаль и горизонталь

Монтаж подъёмных ворот начинают со сборки и установки направляющих, которые крепят с внутренней стороны проема

Важно соблюсти вертикаль и горизонталь, так как любое отклонение от них станет препятствием для свободного движения секций при открывании и закрывании ворот. Во время монтажа желательно использовать лазерный уровень

Этапы работ:

Этапы работ:

1. От уровня пола по направлению вверх отмеряют 100 см и ставят отметки на боковых стенках проема.
2. С помощью болтовых соединений собирают раму из несущих профилей.
3. Вставляют уплотнитель в пазы профилей.
4. В угловых точках, в местах перехлёста уплотнительных лент, излишки иссекают острым ножом.
5. Для придания раме устойчивости и соблюдения её геометрических параметров в нижней части крепят временную монтажную перемычку.
6. Устанавливают раму вплотную в проём.
7. В местах ранее сделанных отметок на высоте 100 см. фиксируют профили струбцинами.
8. Крепят раму к стенкам и притолоке анкерами или дюбелями, предварительно проверив соответствие положения профилей вертикали и горизонтали.
9. В верхних угловых точках вертикальных стоек крепят ролики.

Основные типы запоров

Некоторые типы запоров можно купить в хозяйственной лавке. Но умелые хозяева предпочитают производить запирающие конструкции самостоятельно. К тому же, в качестве материала для изделия можно использовать подручные материалы.

Деревянные засовы устанавливают на въездные ворота, а изделия из металла подходят под любые двери, даже изготовленные из комбинированных материалов. Способы изготовления могут также отличаться, очень красиво смотрятся коварные запоры, при том что они достаточно надёжны. Но при изготовлении таких изделий понадобятся соответствующие навыки. Поэтому легче сделать обычные запоры, применяя инструменты, имеющиеся у любого мастера дома.

Поворотные

Такие модели достаточно просты в изготовлении, и хорошо держат створки. Создать из сможет даже начинающий мастер. Засовы с поворотной конструкцией – это изделия типа вертушки и шлагбаума. Минус такого изделия – это «тяжелый» внешний вид и старомодность. Но если общая концепция участка или помещения выполнена в старом стиле, такая конструкция может только дополнить картину.

Ригельные

Такое изделие лучше покупать готовым, самостоятельно изготовить его достаточно трудно. Ригельный запор – это ключ с выемкой и основной частью. Главное преимущество изделия – долговечность и повышенная прочность. Но ключ от такого замка можно подделать – это главный минус конструкции. Поэтому устанавливать такой запор нужно только как дополнительную защиту.

Сдвижные

Такой тип запора комфортно использовать для защелки калиток. Это улучшенный вариант щеколды горизонтального вида. Сдвижной тип имеет плоский стержень. Его достаточно легко прикрепить к любому основанию с ровной поверхностью, при этом он обеспечивает надёжное запирание.

Электромеханический засов для ворот

Замок для ворот с электромеханической конструкцией – это одна из современных систем контроля и управления доступом. Он может дополнить основной замок, установленный в воротах. Благодаря чему ими можно управлять не только с помощью ключа, но и кодовой клавиатуры, или других вариантов.

Запор такого типа размещается вместо планки на коробке ворот, блокируя запор основного механического затвора. Плюсом данного механизма считается скрытая установка, благодаря чему вскрыть автоматический засов достаточно сложно.

Откатные ворота из профлиста

Сдвижные разновидности имеют большую функциональность, ведь им для раскрытия не требуется много места. Этот вариант идеально подойдет для небольших дворов или тесных проездов.

Раздвижные ворота из профлиста, сделанные непосредственно своими руками, потребуются тем, кто часто выезжает за пределы своего участка. Их главное преимущество – отсутствие верхних направляющих, что дает возможность проезжать и очень высоким машинам. Причем в зимний период их владельцу не понадобится очищать большое пространство для того, чтобы распахнуть створки.

Откатные ворота с калиткой (или без нее) обычно снабжают электрическим приводом, поскольку вручную одну большую створку отодвигать не слишком удобно.

Есть, впрочем, у данной системы и ряд недостатков:

• в фундамент необходимо закладывать арматуру;
• придется купить немало дополнительных и довольно дорогих комплектующих;
• изготовление и в равной степени установка откатных ворот повлечет большие траты.

Распашные ворота из профлиста – сооружаем своими руками

В первую очередь необходимо подготовить:

• чертежи;
• план-схему с привязкой к местности;
• инструменты;
• материалы.

Делая расчет, помните, чем уже подъезд к дому, тем шире следует делать проем. Вообще же работая над эскизом, учитывайте, какой именно тип транспорта будет въезжать во двор.

Наиболее оптимальные габариты выглядят так:

• длина обеих створок не больше 4-х метров;
• высота до 2-х.

Для того чтобы изготовить ворота по этим размерам самостоятельно, запаситесь следующим:

• два подходящих по размеру куска профильной трубы с учетом погружения в фундамент (сечение минимум – 100×100 мм, толщина стенки – не меньше 4 мм);
• материал на внешний каркас ворот (также квадратная труба 40 на 25 мм);
• уголок для распорок 20 на 20 мм;
• собственно профнастил;
• саморезы к нему;
• бетонный раствор;
• антикоррозийная грунтовка и краска;
• ножницы для металла;
• электросварка;
• шуруповерт;
• болгарка;
• лобзик;
• дрель;
• ватерпас;
• рулетка;
• штыковая и совковая лопаты.

Если вы намерены делать ворота с элементами ковки, приобретите также и их (готовые продаются в строительных магазинах).

Петли привариваем сразу к столбам для ворот, если они уже установлены вместе с оградой. В противном случае работы по монтажу опор следует провести в таком порядке:

• квадратные трубы грунтуют и красят в два слоя;
• по краям ворот роют ямы под фундамент (не менее 1 мера глубиной);
• на дно насыпать слой щебня с песком;
• опоры установить вертикально и закрепить арматурою непосредственно в ямке и сверху;
• залить бетон;
• оставить его до первичного схватывания (15 суток).

В этом случае петли приваривают лишь после застывания раствора.

Каркас самих ворот собирают на ровной площадке. Порядок действий следующий:

• квадратную трубку разделывают по размерам;
• ее торцы болгаркой обрезают под 45 градусов;
• раму собирают и прихватывают сваркой;
• измеряя диагонали, проверяют правильность углов;
• дефекты устраняют и затем производят окончательную сварку;
• внутри каркаса по углам устанавливают косые распорки;
• затем фиксируют 2 поперечины для дополнительной жесткости;
• швы шлифуют болгаркой;
• раму окрашивают.

Обшивка делается только после полного высыхания декоративного слоя. Как вариант – монтируют листы металла уже после установки створок на петли. Саморезы в профнастил закручиваются только в местах его прилегания к основе. На метр квадратный достаточно 6 точек фиксации.

Как видим, делать распашные ворота непосредственно из профнастила не так уж и сложно.

Делаем «вертушку» и «шлагбаум» своими руками

Начнём с самой распространённой модели – «вертушка». Вертушка применяется для закрытия производственных или сельскохозяйственных помещений, в которых предусмотрены двустворчатые распашные ворота. Это самая простая в изготовлении разновидность. Одно из главных достоинств – это простота изготовления самостоятельно (без привлечения профи).

Самое простое устройство у поворотного запора

Самостоятельно придётся его изготавливать ещё и по той причине, что заводского производства просто не существует. Изделие должно в полной мере подходить под тип и размер ворот.

Алгоритм производства вертушки

Подготовить стальную полоску (например, швеллер) или деревянный брус нужной длины. Рекомендуется выбирать длину примерно 2/3 от существующей ширины створки, чтобы совершался охват как минимум 1/3 каждой створки, для обеспечения максимального уровня надёжности. Чаще всего это 1 метр. Если для производства выбран брус из дерева, то толщина его должна соответствовать как минимум 5 миллиметров, для стальной полосы – ширина в пределах 50 миллиметров, а толщина – больше 5 миллиметров. Подготовить створку. Отступить от края 60 – 100 миллиметров и сделать отверстие для болта М10-М12

Важно, чтобы у болта была широкая головка и необходимая длина (захватывающая толщину ворот, бруса, двух шайб и 2 гаек). Подготавливаем болт. Его головка после крепления не должна выделяться, а для этого предварительно нужно сточить её грани

Просверлить швеллер и брус посередине и надеть на болт, закрепив его дополнительно 2 контргайками. На обе створки закрепить неподвижного типа швеллеры, в которые потом будет фиксироваться запорная часть

Его головка после крепления не должна выделяться, а для этого предварительно нужно сточить её грани. Просверлить швеллер и брус посередине и надеть на болт, закрепив его дополнительно 2 контргайками. На обе створки закрепить неподвижного типа швеллеры, в которые потом будет фиксироваться запорная часть

Прорези можно сделать клиновидного типа,чтобы при закрывании легче притягивались.

Вертушка отличается высокой прижимной способностью, надёжностью, прочностью и, главное, – отличается популярностью для любителей делать всё своими руками.

Второй тип запоров – «засов шлагбаум». Тоже отличается популярностью, из-за простоты и повышенной надёжности.

Алгоритм изготовления шлагбаума

Подобрать железный швеллер или брус. В любой точке бруса (только не посередине) просверлить отверстие под болт М10-М12 – оптимально на расстоянии 80 миллиметров от торца. Расчёт длины бруса производится, как и в предыдущем случае. Сделать разметку на створке, приложив предполагаемый засов. Просверлить сквозного типа отверстие диаметра под выбранный болт

Важно учитывать тип болта, так как именно на него будет осуществляться основная нагрузка. Его шляпка должна быть максимально широкой для обеспечения надёжного упора

Снаружи шляпка должна быть скрытой

Сделать 3 захвата на створках. Первый на створке крепления засова, нужен для упора при открывании. Второй и третий на второй створке (посередине и ближе к торцу, ориентируясь на запор). Можно дополнительно установить проушины для крепления замка навесного типа – получится крепление под навесной замок

Снаружи шляпка должна быть скрытой. Сделать 3 захвата на створках. Первый на створке крепления засова, нужен для упора при открывании. Второй и третий на второй створке (посередине и ближе к торцу, ориентируясь на запор). Можно дополнительно установить проушины для крепления замка навесного типа – получится крепление под навесной замок.

Сделать самостоятельно или купить задвижку

Задвижки на калитки зачастую покупаются, а вот для ворот предпочитают изготавливать самостоятельно. И этому есть объяснение.

1. Калитка используется гораздо чаще, следовательно, и механизм должен быть выносливым, работать без нареканий и выглядеть эстетично.
2. По своей конструкции и размерам калитки более стандартны, и подобрать запорный механизм намного проще.
3. Ворота обладают большей индивидуальностью: конструкция, материалы, размеры. При этом запор для распашных ворот обычно скрытого типа. Как результат – красота находится на втором плане, на первый план выходит безопасность и надёжность.

Именно по всем этим причинам к изготовлению запорных устройств для ворот относятся более требовательно и изготавливают самостоятельно, как говорится, чтоб наверняка. А вот какой вид запора выбрать – решать только вам.

Источник

Советы по выбору

Каждая модель запора выбирается и устанавливается согласно конструкции ворот. То, что подходит для откатных ворот, не будет целесообразно делать для ограждения распашного типа. Иногда выгодно и надежно соорудить кустарный засов, чем покупать менее прочный аналог в магазине. Запорный механизм из профильной трубы будет очень надежным самодельным вариантом для защиты ворот от взлома.

Дачники часто прибегают к изготовлению таких засовов и привинчивают к створкам дополнительные задвижки из арматуры. На раздвижные ворота целесообразно устанавливать надежные фиксирующие защелки. Крепления на металлические створки лучше дополнительно усилить петлями под навесной замок. Это повысит надежность запорной системы.

Задвижкой будет сложно пользоваться, если ворота не имеют дополнительных фиксаторов в верхней либо нижней части. Придется придерживать створки, а это не всегда удобно. Поэтому конструкцию нужно дополнительно усилить фиксаторами. Данные устройства можно отыскать в хозяйственном магазине либо изготовить самостоятельно, согласно инструкции. В зависимости от материала створок подбирается дизайн и размер задвижки.
