Устройство и функции гидравлического пресса
Гидравлический пресс – это такое оборудование, которое специально предназначено для обработки деталей и заготовок путем воздействия на них высоким давлением. Работает такой пресс за счет давления жидкости, воздействующей на элементы его конструкции.
Конструкция большинства гидравлических прессов предусматривает вертикальное расположение рабочего цилиндра, но есть и модели, в которых он расположен горизонтально. Различные модели прессов могут создавать рабочие усилия в диапазоне от нескольких десятков до нескольких тысяч тонн.
Вариант исполнения гидравлического пресса заводского производства
Принцип действия гидравлического пресса основан на законе Паскаля, известном нам из школьного курса физики. Конструкцию пресса составляют две рабочих камеры разного размера или, как их еще называют, цилиндры. Принцип работы гидравлического пресса, если описать его несколькими словами, заключается в следующем.
В меньшем из его цилиндров создается высокое давление рабочей жидкости, которая по соединительному каналу подается в камеру большего диаметра и воздействует на поршень, соединенный с рабочим инструментом. Последний и оказывает давление на обрабатываемую деталь, которая располагается на жесткой опоре во избежание ее перемещения под его действием. В качестве рабочей жидкости во всех гидравлических прессах используются специальные масла.
Принцип работы гидравлического пресса
Наиболее широкое применение гидравлические прессы нашли при выполнении таких операций над металлическими деталями, как штамповка, ковка, правка, гибка, выдавливание труб и других профилей. Кроме того, при помощи таких прессов выполняется брикетирование, пакетирование и прессование различных материалов (как правило, для этих целей используется мини-пресс).
Устройство гидравлического пресса позволяет активно использовать его как на предприятиях по производству изделий из резины, пластика и древесины, так и в других областях. Разнообразие функций и сфер применения этого оборудования определяют существование его различных модификаций. Например, в продаже можно найти пресс гидравлический настольный, мини-пресс, пресс гидравлический напольный, пресс гидравлический ручной, прессы с манометром и без.
Особенности сборки
Чтобы собрать пресс для гаража самостоятельно, какие-либо специальные инструменты не понадобятся. Сложность для новичков может проявиться в использовании сварочного аппарата. В этом случае рекомендуется использовать агрегат инверторного типа, они в освоении более просты.
Для сборки гидравлического пресса потребуется такой инструментарий:
- сварочный аппарат, маска, электроды
- рулетка и мелки для разметки
- болгарка с отрезным и зачистным кругом по металлу
- электродрель и различные по диаметру сверла
- слесарная ножовка
- гаечные ключи, отвертки
- строительный уровень
- шуруповерт.
Варианты использования в домашних условиях
Применение гидравлического пресса в гараже или домашней мастерской достаточно распространено. Использовать такой пресс, отличающийся небольшими размерами, можно как при ремонте автомобиля, так и для выполнения работ другого характера.
В частности, с помощью такого компактного оборудования можно выполнить выпрессовку подшипников или сайлентблоков, а также запрессовать на их место новые детали. Помимо автомобильного ремонта, гидравлический пресс можно использовать для гибки металлических деталей, создания требуемого давления при склеивании поверхностей, брикетирования отходов, для выдавливания масла и жидкости. Заводское оборудование подобного назначения (даже ручной гидравлический пресс) стоит немалых денег, и приобрести его могут не все желающие. Между тем, можно сделать такой пресс своими руками, затратив средства только на приобретение необходимых материалов.
Использование пресса в качестве соковыжималки
Что примечательно, конструкция изготовленного дома гидравлического пресса сразу может быть адаптирована для решения определенной задачи с конкретной деталью или заготовкой. Сделанный своими руками пресс не займет много места, для его размещения будет достаточно выделить немного места в мастерской или гараже. Подробная инструкция о том, как сделать гидравлический пресс, приведена ниже. В конце статьи также размещено видео на эту тему.
Особенности конструкции
Главным элементом конструкции самодельного пресса может быть обычный гидравлический домкрат. Однако можно самостоятельно сделать и встроенный насос с гидравлическими цилиндрами, назовем их также камерами. Принцип их действия в передаче давления масла из меньшей камеры по камеру большего размера.
Цилиндры соединяются между собой специальными каналами, по ним проходит специально предназначенное для гидравлики масло, которое давит на поршень. Усилие передается на исполнительный инструмент и, в свою очередь, на обрабатываемый предмет.
Рабочий цилиндр устанавливают вертикально. Так делается в большинстве приспособлений; для узконаправленных целей иногда установку выполняют горизонтально.
Давление в большом цилиндре создается с помощью встроенного насоса. Наиболее простой вариант конструкции, где базовым элементом будет домкрат бутылочного типа. Нужно подумать заранее, для каких работ будет использоваться будущий пресс, и определить необходимое давление. Только после этого можно приступать к подбору и покупке комплектующих деталей для самодельного пресса.
На основе собранных материалов делается проект конструкции механизма гидравлического пресса. Можно также использовать и готовые чертежи, на их основе можно придумать и собственный проект механизма.
Варианты сборки:
- домкрат устанавливается на станину вертикально внизу станины и давит на верхнюю подвижную балку
- домкрат (или несколько) фиксируют на верхней неподвижной балке, а давление осуществляется вниз.
Второй вариант сборки является узкоспециализированным и применяется, главным образом в слесарных мастерских для какой-нибудь определенной работы. Все универсальные конструкции собирают методом установки домкрата внизу на платформе станины.
Прежде, чем приступать к сборке самодельного пресса по готовому чертежу производителя, нужно обратить внимание на правильное положение домкрата: если было изначально рассчитано, что его шток будет выдвигаться вверх, то это так и должно быть — переворачивать домкрат нельзя. Необходимо использовать только тот домкрат, на который рассчитана конструкция пресса
Все размеры, указанные в схеме рассчитаны в соответствии с его мощностью.
Изготовление своими руками гидравлического пресса из домкрата
Конечно, большинство, но не все, домовладельцы сталкиваются с бытовыми ситуациями, когда пресс значительно облегчает работу. Устройство часто используется для оказания давления на предметы с большой силой. Гидравлические агрегаты считаются самыми популярными и надежными. Поскольку рынок дорог, многие разработали собственные конструкции. Импровизированный пресс от Джека.
Прессы — это древние промышленные устройства, без которых многие задачи были бы невозможны. Конструкция и функции с годами немного изменились, и сегодня существует четыре основных типа, производимых компаниями: гидравлический пресс, гидравлический пресс, гидравлический пресс и гидравлический пресс.
В зависимости от конструкции гидравлические прессы делятся на вертикальные и горизонтальные. Вертикальные прессы используются для экструзии, сжатия и сверления, а горизонтальные — для правки, резки и гибки. Вертикальные конструкции широко распространены в строительстве и машиностроении. Основными компонентами устройства являются насос высокого давления и корпус.
Виды гидравлических прессов
Гидравлические модели по типу конструкции разделяются на: вертикальные и горизонтальные.
К вертикальным относится:
Вертикальные модели можно встретить в строительстве и машиностроении. Они состоят из насоса высокого давления, который применяется при трудоемком прессовании. Для работы по направляющим станины используют насос низкого давления.
Области применения гидравлического пресса
Популярность гидравлики растет с каждым годом в разных областях. Такие незаменимые оборудования, промышленные прессы, экскаваторы и мощные краны эффективно работают, благодаря неприхотливому механизму. Рассмотрим прессы, которые работают на базе гидравлики и используются, как в быту, так и в промышленности.
Устройство для сайлентблоков
Прессы для сайлентблоков применяются для запрессовки и выпрессовки автомобильных подшипников. Оборудование выполняет широкий спектр работ по обслуживанию, ремонту и профилактике авто.
Запрессовка сайлентблока
При разработке агрегата, нужно учесть следующие параметры:
- Размеры.
- Массу.
- Установку манометра.
- Рассчитать параметры станины.
- Показатели поршня.
Для разработки данного пресса есть множество параметров. У одних в гаражеможет стоять легковая машина 1 тонны, у других многотонный грузовик. Простой пресс с минимальными параметрами не подойдет для грузовой машины.
Простая модель своими руками
Описание модели для макулатуры
Пресс для макулатуры просто необходим для дома и мастерской. За годы во многих домах скапливается количество ненужных бумаг, которые необходимо утилизировать. Устройство производится средней мощности. И работает от электросети, но не поглощает много электричества.
Как использовать оборудование
Компактное модель в состоянии утилизировать множество ненужной макулатуры. Оборудование используется, как и пресс для картона, устраняет банки из жести и пластиковые бутылки.
При самостоятельной сборке учитываются следующие параметры:
- Вес.
- Параметры поршня.
- Параметры станины.
- Размеры оборудования.
Механическая модель пресса для пластиковых бутылок и разной ветоши
Для давления применяется гидравлический насос (ручной или готовый). Для самой простой модели используется обычный гидравлический домкрат.
Брикеты для опилок
Брикеты распространены для отопления частных домов, это самый простой и эффективный способ топлива. Вот для этих целей и изготовляется пресс для опилок.
Гидравлика для переработки опилок
Пресс для топливных брикетов представляет собой механический прибор, который состоит из следующих элементов:
- Основание.
- Стол.
- Силовой каркас.
- Привод (механический или ручной).
Чертеж простого пресса для топливных брикетов
Для ручного привода часто в качестве дополнения используется домкрат, а для механического электромотор. Также к семейству брикет прессов можно отнести и валковый пресс.
Оборудование для переработки сена
Устройство выглядит, как древесный короб, который посажен на раму из надежного бруса. В качестве рамы можно использовать и металлические профили.
Прессованное оборудование для сена
Сам короб делается без крыши, но с калиткой. Чтобы сделать самодельный пресс подборщика для сена, понадобятся кое-какие материалы:
- Предварительно обработанные доски.
- Уголки .
- Рейки из металла для прочности.
Простая схема пресса для сена своими руками: чертеж и размеры
Вначале обработанные доски соединяются металлическими уголками, при помощи крепежных болтов. Затем, для прочности оббиваем короб металлическими рейками. Переходим к дверце или калитки, которая устанавливается на петли, как стандартное дверное полотно.
Для сборки подборочного аппарата для сена понадобится:
- Основа для установки всех узлов.
- Основная часть крепления к лобовине.
- Для пресс короба ходовой элемент.
- Транспортный подборщик.
- Камера, цилиндрической формы, с прессом и коробкой передач.
Как сделать прибор для гаража самостоятельно
Если вы хотите сделать своими руками в гараже пресс, то лучше всего использовать ручной привод (гидравлический насос). Модель состоит из камер с 2-мя поршнями, которые соединяются между собой маслопроводом. Гидравлический пресс действует по закону Паскаля.
Самая популярная модель на основе гидравлики
Для гаража создаются модели, основанные на пневматическом поршне, пневмогидравлические конструкции.
Малогабаритный пневматический пресс своими руками для гаража
Что нужно для изготовления пресса
Сделать пресс из домкрата своими руками позволяют чертежи такого устройства. Их несложно найти в Сети в открытом доступе.
Чертеж самодельного пресса из гидравлического домкрата
Для изготовления пресса гидравлического из домкрата следует также подготовить:
- сам гидродомкрат одноштокового бутылочного типа (для пресса, который будет использоваться в домашних условиях, подойдет и домкрат, развивающий усилие до 10 т);
- инвертор с набором электродов;
- ножовка по металлу;
- болгарка с набором дисков, предназначенных для резки металла;
- отрезок швеллера размера 8 и выше длиной 4 м;
- квадратная или прямоугольная профильная труба с толстыми стенками;
- равнополочный металлический уголок № 50;
- стальная полоса, имеющая толщину более 10 мм;
- отрезок трубы длиной 10–15 мм, диаметр которого должен подходить под размер домкратного штока;
- металлопластина размером 25х10 см и толщиной 9–10 мм;
- две пружины, которые нужны для возвращения упора в первоначальное положение (подойдут пружины от автомобильных кресел, дверей и др.).
Заготовки из швеллера
Каково устройство гидравлического пресса и как его сделать
В сельской местности требуется гидравлический пресс. И он был изобретен в 1975 году. Принцип его работы заключается в использовании соприкасающихся цилиндров с поршнями разного диаметра. Чем меньше гидравлический насос, тем мощнее приемный цилиндр, тем выше давление и меньше сила. Это похоже на вождение автомобиля с меньшей скоростью.
Принцип водопровода — гораздо проще для понимания
Как уже упоминалось выше, прямоугольная рама является наиболее распространенной формой гидравлического пресса. И главной проблемой при их строительстве является точный расчет. Конечно, первое, что необходимо сделать, это составить схему будущего типа. Это необходимо потому, что без этого будет трудно понять все соединения. Качество и скорость сборки машины зависит от того, насколько она детализирована.
Все элементы должны быть изготовлены из стали и иметь толщину не менее 15 мм. Это делается для того, чтобы избежать деформации рамы во время работы, так как силы прикладываются значительные. Главное, что нужно учитывать, — это сама конструкция. Гидравлические домкраты предназначены для работы в вертикальном положении, их нельзя устанавливать боком или штангой вниз.
Гидравлические прессы значительно облегчают механическую работу
Идеальным результатом является следующая конструкция Рама установлена на обращенной вверх прямоугольной раме. Рама располагается вертикально на концах с двумя направляющими и горизонтальными перекладинами, идущими вверх и вниз. Гидравлический домкрат устанавливается сверху, а сама шпала подвешивается к верхней части рамы с помощью пружины, так что при ослаблении домкрата шпала толкается назад.

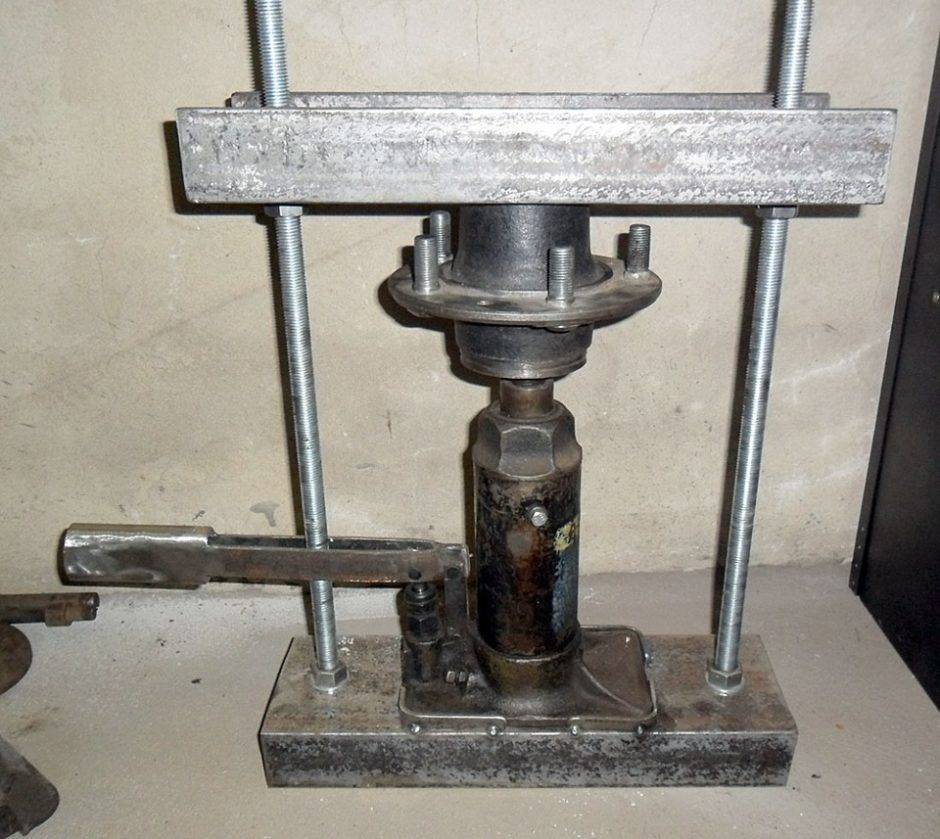

Идеальный пример импровизированного гидравлического пресса
Таким образом, сконструированный гидравлический пресс опускается вниз при «накачивании» домкрата и поднимается вверх при ослаблении пружин. К нижней части балки можно приварить большие гайки. Затем на него навинчиваются различные насадки, необходимые для последующей работы.
Более удобный агрегат можно сконструировать при наличии отдельных гидроцилиндров и гидронасосов. Это позволяет установить ножной рычаг, обеспечивающий свободное движение обеих рук. Это может быть необходимо.
В целом, способ изготовления гидравлических прессов — дело каждого человека. И ответ на этот вопрос ограничен только воображением и желанием мастера. Проявив немного изобретательности, можно найти специальные устройства, которые отвечают всем требованиям удобства.
Чертежи гидравлических прессов — четко и ясно
Конструкционное исполнение и особенности сборки вакуумной модели
Конструкционное исполнение модели вакуумного типа отличается определённой спецификой, которую желательно изучить загодя. Предварительное ознакомление с данной информацией позволит лучше понять, как возводить подобное оборудование.
Глядя на картинки гидравлического пресса вакуумного типа, можно выделить три базовых узла:
- Станина или рама.
- Рабочая поверхность.
- Система пневматики.
Рассматриваемая модель имеет следующие нюансы строения:
- Инструмент предназначен для работы в ручном режиме.
- Сборка пресса не требует применения каких-либо недоступных материалов и сложных приспособлений.
- По эффективности прессы гидравлические ручные своими руками не отличаются от оборудования промышленной сборки.
Особенности создания гидравлического маслопресса своими руками
Сделанный своими руками самодельный пресс из домкрата можно использовать в качестве устройства для отжима масла. Однако при его изготовлении необходимо предусмотреть некоторые особенности конструкции.
Самодельный пресс из домкрата также можно использовать для отжима масла
На верхней перекладине каркаса требуется закрепить металлическую пластину. Она должна легко передвигаться по направляющим при воздействии на винтовой вал. Такой механизм дает возможность контролировать зазор между прижимной колодкой и обрабатываемым материалом.
Для фиксации съемной передвижной колодки самодельного пресса из домкрата используются болты. Они устанавливаются в предварительно созданные отверстия с определенным шагом, что определяется условиями рабочего процесса. Однако расстояние между отверстиями не должно быть больше величины свободного перемещения штока гидравлического домкрата. Прижимные элементы изготавливаются из металла разной толщины и являются съемными. По такой технологии можно также сделать пресс для бумаги своими руками.
Полезный совет! Фиксирование прижимной балки к направляющим может осуществляться при помощи пальцев из прочного металла, диаметр которых подбирается исходя из размера корпуса и прилагаемого усилия при работе устройства.
Какой выбрать домкрат для изготовления пресса
Достаточно простую схему внутренней конструкции и наружную форму, более всего подходящую для сборки пресса в гараж своими руками, имеет одноштоковый бутылочный домкрат.
Бутылочный домкрат с одним штоком
Преимуществами таких конструкций для изготовления прессов в гараж являются:
- Заметно большая мощность, по сравнению с механическими.
- По расчетам, в зависимости от конструкции, такие домкраты способны поднимать вес предметов или создавать усилие от двух до ста тонн, что позволяет изготавливать прессы гаражные 30 т усилием.
- Компактность бутылочного варианта, что дает возможность проектировать гаражные ручные прессы достаточно небольших размеров, удобных для эксплуатации в небольших помещениях.
Перед тем, как собрать пресс для гаража своими руками, лучше посмотреть видео.
Виды прессов для макулатуры и картона, изготовление своими руками
Вывоз, переработка и утилизация отходов с 1 по 5 класс опасности
Работаем со всеми регионами России. Действующая лицензия. Полный комплект закрывающих документов. Индивидуальный подход к клиенту и гибкая ценовая политика.
С помощью данной формы вы можете оставить заявку на оказание услуг, запросить коммерческое предложение или получить бесплатную консультацию наших специалистов.
Работа любого предприятия невозможна без образования отходов. Это может быть, например, упаковка из картона или ненужные документы. Низкий объем плотности бумажных изделий требует больших площадей для хранения. Пресс для макулатуры создает уплотнение бумаги в десятки раз, что обеспечивает экономию места в складских помещениях. К тому же прессованную бумагу удобно транспортировать. Если на предприятии периодически скапливается макулатура, есть смысл приобрести или изготовить пресс для отходов макулатуры.
- Особенности применения
- Классификация по типу привода
- Гидравлические
- Механические
- Гидромеханические
- Классификация по способу загрузки
- Горизонтальные
- Вертикальные
- По месту использования
- Стационарные
- Мобильные
- Делаем своими руками гидравлический пресс
- Инструменты и оборудование
- Изготовление и эксплуатация
- Механический пресс своими руками
- Инструменты и оборудование
- Изготовление и использование
Нюансы изготовления конструкции своими руками
При сборке пресса важно соблюсти корректное расположение деталей. Применение дуговой сварки обеспечивает быстроту сборки конструкции, но швы не рассчитаны на высокие нагрузки
Кроме того, мастер не сможет выдержать прямые углы между сопрягаемыми элементами. При использовании болтов необходимо точно разметить отверстия, оборудование можно разобрать для хранения или перевозки.
В классических прессах домкрат ставится штоком вверх, но возможен монтаж узла с переворотом на 180°. Для обеспечения работоспособности необходимо просверлить отверстие в заборной магистрали в основании корпуса (либо вместо пробки для заправки прибора маслом), нанести резьбу и установить штуцер. В схему вводят небольшой бачок с маслом, соединенный с наконечником штуцера трубкой и выведенный на верхнюю перекладину пресса. Конструкция обеспечивает защиту внутренней полости домкрата от воздуха, выходящего в расширительный резервуар.
При изготовлении конструкции важно соблюдать расположение деталей. Если в конструкции используется подвижный массивный стол, то для перемещения можно предусмотреть механизм
К уголкам на поперечине приделывают цепи от велосипеда или мопеда, которые накинуты на шестерни. Зубчатые колеса надеты на оси и выведены к небольшому червячному редуктору (например, от рулевого управления)
Если в конструкции используется подвижный массивный стол, то для перемещения можно предусмотреть механизм. К уголкам на поперечине приделывают цепи от велосипеда или мопеда, которые накинуты на шестерни. Зубчатые колеса надеты на оси и выведены к небольшому червячному редуктору (например, от рулевого управления).
Руководство по сборке пресса
Рекомендации по сборке:
- Изготавливаются детали из металлопроката, в соответствии со схемой или чертежом.
Дрелью проделываются необходимые отверстия. - Сварка рамы.
По углам рамы привариваются укрепляющие ребра.П
-образная рама закрепляется болтами к основанию и получается станина. - Создаётся рабочий стол из металлического листа толщиной 10 мм.
Для вертикального перемещения стола изготавливаются из стальной полосы 10 мм направляющие Ширина направляющих соответствует ширине рамы. Между стойками станины заводится труба, приставляются стальные полосы, а конструкция стягивается по бокам. - Фиксация оттягивающих пружин.
Перед установкой домкрата нужно оттянуть рабочий стол. Изготовьте упорное гнездо и приварите его к нижней центральной части стола. Тогда головка домкрата будет надежно уперта в подвижной стол. - Самодельный пресс для гаража готов.
Остается выполнить шлифовку и покраску для придания товарного вида.
Изготовить пресс для гаража вполне возможно самостоятельно, для этого необходимо приобрести материалы и инструменты. Схему или чертёж приспособления можно взять готовый или создать новый под нужные габариты. Готовое приспособление будет полезно каждому автовладельцу, выполняющему ремонтные работы самостоятельно.
А как часто вы пользуетесь прессовым приспособлением у себя в гараже?
Выбор конструкции
Автомобильный гидравлический домкрат стаканного типа способен создать очень значительное давление. И по большому счету для бытовых целей мне такая мощность не нужна. Но раз я уже решился сделать гидравлический пресс, то нужно выполнить работу на совесть. Вдруг пригодится для более серьезных дел, кроме выдавливания сока.
При помощи самодельного пресса можно заниматься:
- штамповкой и ковкой;
- контролированным изгибом металлических деталей;
- выравниванием материалов;
- выжимом запрессованных подшипников;
- пакетированием и прессовкой различных предметов.
Кроме этого с помощью пресса можно получать масло из различного сырья, которое найдет применение в кулинарии и медицине. А если нужно что-то склеить между собой, то долговременное сжатие обеспечит железобетонную прочность соединения. При желании прессу можно найти в быту широкое применение.
Перед началом работы мне оставалось решить два вопроса. Каким способом собирать станину для пресса из гидравлического домкрата. И как расположить в ней сам механизм. Выбор положения повлияет на весь процесс создания пресса. Потому что лучшее давление и больше возможностей получается, когда домкрат будет перевернут и его шток будет двигаться вниз.
Но дело в том, что «вниз головой» механизм перестает работать. Масло, нужное для работы стекает «к голове» и не будет поступать куда следует. Конечно же, проблема решается доработкой устройства. Причем тремя способами.
И самый простой из них – закрепить сверху станины расширительный бачок для масла и патрубком соединить его с заливной горловиной домкрата. Другие способы более сложные и требуют либо разборки механизма и его усовершенствования, либо доработки станины третьей балкой.
Я решил, что лишние сложности мне не нужны. Поэтому я выбрал способ установки домкрата в его обычном положении. А что касается самой станины, то я наоборот выбрал немного более сложный путь. Решил собирать ее на болтах.
По сравнению со сваркой, времени это займет больше. Придется повозиться с точной разметкой для каждого крепления. Но я знаю одну истину. Давление и возможный перекос несовместимы со сварочными швами. Как ни старайся при сварке, а всегда существует риск, что деталь уведет в бок
А для надежной станины очень важно выдержать правильные углы. Да и возможность снять домкрат с рамы для неожиданных других целей тоже не лишняя
Как пользоваться гидравлическим домкратом: особенности конструкции
Чаще всего изготавливается самодельный пресс из гидравлического домкрата. Это объясняется конструктивными особенностями изделия и принципом его работы, который основан на законах гидравлики.
Самодельный пресс чаще всего изготавливается из гидравлического домкрата бутылочного типа
В цилиндре домкрата располагается поршень. Над ним или в отдельном резервуаре находится рабочая жидкость в виде минерального масла. Гидродомкрат приводится в действие при помощи маленького насоса, который нагнетает масло через перепускной клапан над поршнем. Усилие минимизируется благодаря разнице диаметров плунжера и цилиндра инструмента. Рабочая жидкость, которая находится над поршнем, выталкивает его, что способствует подниманию груза, расположенного над ним.
Чтобы опустить инструмент, следует знать, как пользоваться гидравлическим домкратом. Для этого необходимо медленно стравить рабочее масло из-под поршня в резервуар или в верхнюю часть цилиндра. С этой целью используется перепускной клапан в виде круглой головки с плечами, который необходимо ослабить.
При работе устройства могут возникнуть определенные трудности, что происходит в результате недостаточного уровня масла в устройстве
Для устранения неполадок важно знать, как заправить домкрат гидравлический своими руками. Для этого необходимо открутить заливную пробку на корпусе инструмента и вставить в отверстие шланг для наполнения резервуара до нужного объема
По завершении процесса осуществляется прокачка домкрата.
