Как сделать печку на отработке своими руками: из газового баллона

Горелка или печь?

Самодельная капельная печь на отработке

Проблема утилизации отработанного моторного, трансмиссионного и гидравлического масла (отработки) в мировом масштабе еще далека от решения. Один из способов использовать отработку – сжечь ее, получив даровое тепло. Однако отработка – энергоемкое, но грязное и нестабильное по свойствам топливо. В горелках, позволяющих сжигать отработку полностью, применяется наддув, очистка, обезвоживание и подогрев топлива, что делает их энергозависимыми, технически сложными и требующими квалифицированного обслуживания. Мастера-любители уже довольно долго делают печи на отработке с безнапорными горелками: в них масло тихо горит непосредственно в расходном баке, испаряясь, а пары поступают в камеру сгорания (дожигатель), где смешиваются с вторичным воздухом и сгорают. За годы эксплуатации печи на отработке с безнапорными горелками показали себя достаточно экономичными, но еще более опасными; доходит до взрывов. Капельная печь правильной конструкции пожаробезопасна: свидетельства тому прошедшие соотв. сертификацию промышленные образцы; только из отечественных на рынке присутствуют ЖАР-25 стандарт/автомат, полуавтоматические НТ 602-605, НТ 612, ВН-Ж-90-П/Н, Тепламос Т-603 (Теплон) и др. Вместе с тем капельная печь конструктивно проста и может быть выполнена полностью энергонезависимой. Поэтому умельцы сейчас занялись капельными печами весьма плотно и создают конструкции порой весьма замысловатые (см. рис. справа). Однако хорошую капельную печь возможно сделать гораздо проще, а по эффективности сжигания неочищенной обводненной отработки она может вплотную подойти к такому хитрому устройству, как горелка Бабингтона.

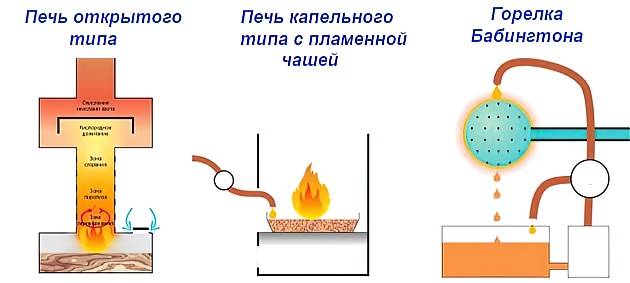

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива — пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
Капельная печь на отработанном масле с закрытым дожигателем;
Горелка Бабингтона.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% . Соответственно, расход горючего в самодельных отопителях значительно выше — от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

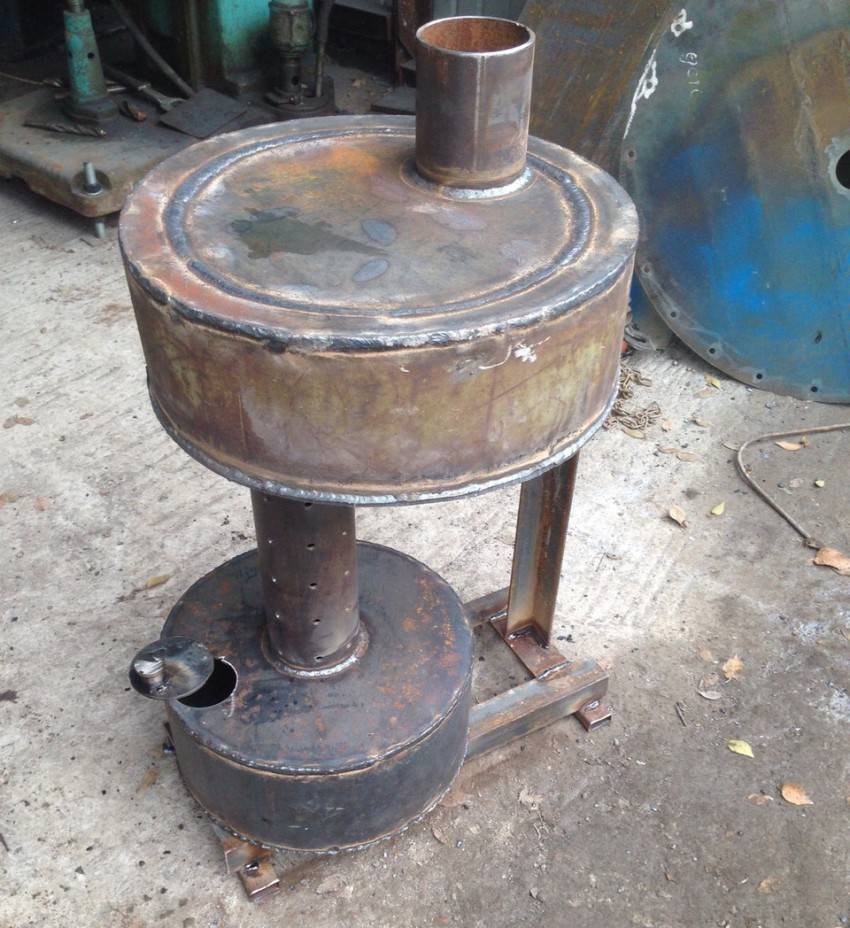

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном — сплошные минусы:

для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
высокий расход горючего — до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло — отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки — сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
Топливоподача и мощность агрегата поддается регулировке.
Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

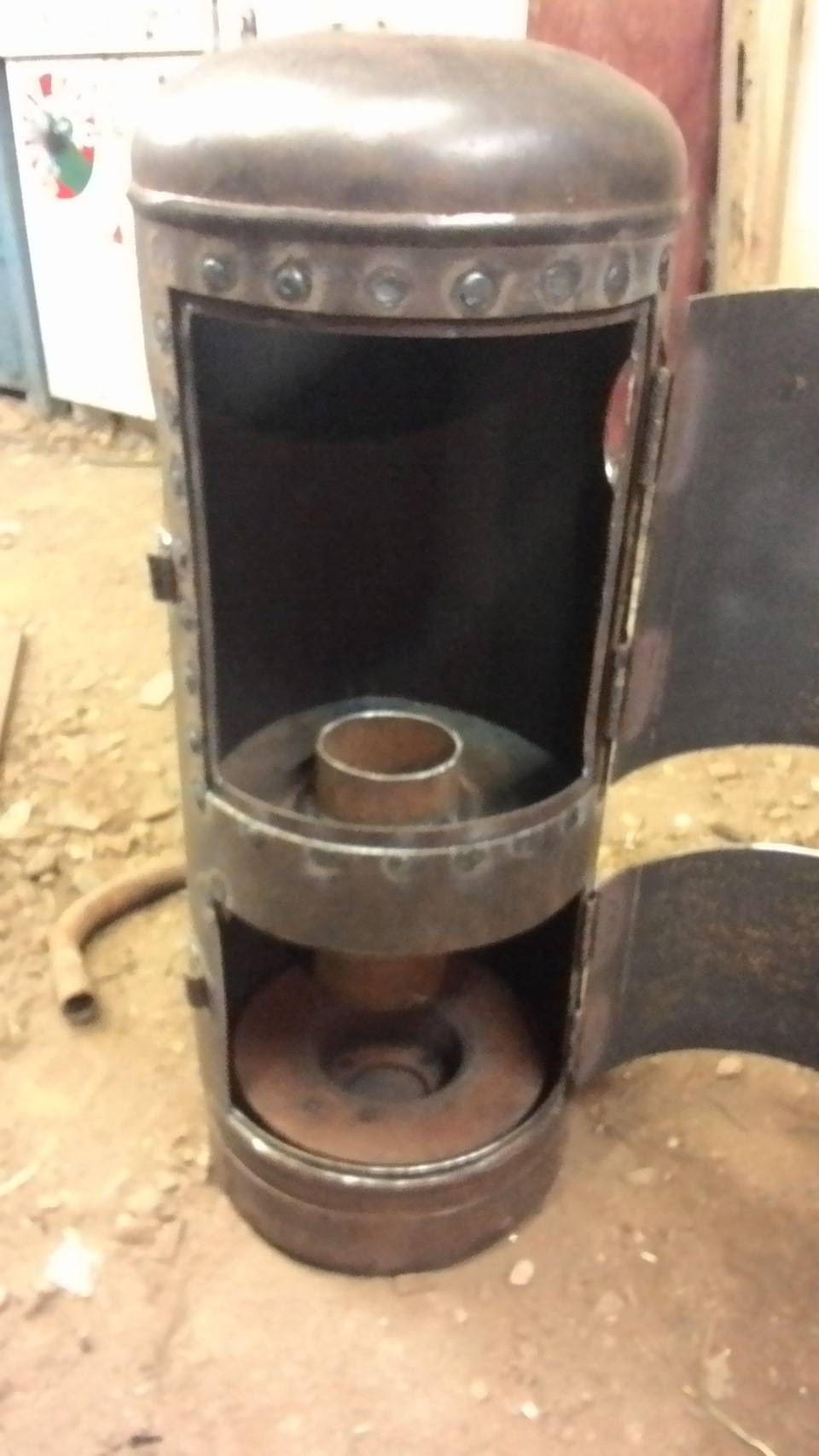

Печка из газового баллона – простая и эффективная

Сейчас нестандартные отопительные приспособления, сделанные своими руками, применяются многими домашними умельцами. Одним из самых интересных, простых в изготовлении, надежных и дешевых в эксплуатации является самодельный агрегат, использующий в качестве топлива отработанное масло. Его можно буквально за пару часов соорудить из газового баллона. Такой котел имеет простую конструкцию и принцип работы.

Печка на отработке, сооруженная из газового баллона располагает двумя отсеками. В них происходит сжигание топлива. Причем такой процесс выполняется дважды. Сначала наблюдается прямое сгорание отработанного масла (в первом отсеке). Это приводит к появлению паров горючей смеси. Они отправляются во второе отделение самодельного котла. Там происходит их соединение с воздухом, в результате чего появляется горючий высококонцентрированный состав. При его сжигании образуется огромное количество тепла, которое способно обогреть достаточно большую площадь помещения.

Печка на отработке из газового баллона проста и недорога в эксплуатации

Агрегаты из газового баллона обладают множеством достоинств. Стоимость их сборки и эксплуатации минимальная. Вы можете использовать любой старый газовый баллон, который валяется где-нибудь в гараже не один десяток лет. А отработку несложно приобрести в ближайшем автосервисе. Стоит она копейки. Здесь главное не применять чересчур загрязненное масло, так как в этом случае показатель полезного действия печки снизится, а сложность ее обслуживания (чистки) увеличится.

Другие преимущества котлов на отработке:

Безотказная конструкция. В готовом агрегате, по сути, нечему ломаться.
Полная автономность. Не нужно подключать печь к электрической сети либо иным источникам энергии.
Малый расход горючего. Агрегат, сделанный из баллона на 50 л, потребляет за час не более 2 л отработанного масла.
Отсутствие копоти и гари, неприятного запаха при эксплуатации устройства.
Универсальность. Интересующие нас печи подходят для любых нежилых объектов, будь то автогараж, хозяйственное либо производственное помещение, частный парник либо теплица.

Немаловажно и то, что печь из баллона прекращает свою работу сразу же после сгорания топлива (прекращения его подачи в отсек для сжигания)

Сооружаем котел из баллона на 50 л – справится любой народный умелец!

Подготавливаем все нужные детали и приступаем к сборке печки на отработке. Перед началом основных работ следует полностью освободить баллон от имеющегося в нем конденсата и остатков газа. Совет. Проверить качество выполненной работы просто. Намажьте выход вентиля (отверстие на его конце) концентрированным составом, используемым для мытья посуды, либо обычным мылом. Откройте краник. Если в баллоне не осталось конденсата и газа, на выходном отверстии не будут появляться пузырьки пены. Это означает, что вы все сделали правильно.

Первым делом демонтируется вентиль

Демонтируем вентиль с баллона. Если у вас емкость из-под газа с несъемным краником, придется повозиться. Электродрелью сверлим отверстие в днище. А затем выкручиваем вентиль

Обратите внимание! Специалисты советуют выполнять эту операцию очень аккуратно. Даже если вы уверены, что весь горючий состав вышел из баллона, все равно присутствует некоторая вероятность взрыва емкости

Не прижимаете электроинструмент с чрезмерным усилием. Еще лучше – поливайте сверло обыкновенной водой в процессе проделывания дыры в днище. Тогда риск взрыва будет нулевым. После демонтажа вентиля наполняем баллон водой до верха и ждем пару минут, пока она вся не выйдет.

Теперь вырезаем на газовом баллоне два окошка. Высота первого (нижнего) – 20 см, второго (верхнего) – 40. Ширина проемов – треть от сечения используемого баллона. Между вырезанными окошками должна остаться перемычка. Ее высота – 5–7 см. Мы получили полноценный отсек для горения топлива. В нее, к слову, при желании можно закладывать даже уголь и дрова.

Следующий шаг – изготовление приспособления, которое станет отделять теплообменник от камеры сжигания масла. Разделитель мы сделаем из стального 4-миллиметрового по толщине листа. Вырезаем из него круг диаметром, соответствующим сечению 50-литровой газовой емкости. Это еще не все. В центральной части сделанной заготовки снова вырезаем круг (необходим для монтажа горелки). Его диаметр – 10 см.

Саму горелку изготавливаем из трубы высотой 20 и сечением 10 мм. В готовом изделии необходимо будет сделать перфорацию – просверлить несколько 1,5–2-сантиметровых отверстий. С последних обязательно удаляются все заусенцы. Если не выполнить зачистку, копоть в процессе эксплуатации печи будет постоянно оседать на отверстия. Это станет причиной сужения их сечения, что с течением времени приведет к существенному снижению эффективности функционирования самодельного отопительного агрегата.

Надеваем на сделанную по всем правилам горелку мембрану. Строго по центру привариваете последнюю. Затем устанавливаете в баллон всю заготовку и надежно соединяете ее сваркой по периметру. Совет. Трубу можно приварить по нижней части разделителя камер. Тогда появится возможность загружать в печку специальные гранулы и брикеты, а также опилки и иное твердое топливо.

Принцип работы печи на отработанном масле

Прототипом для масляных печей, работающих на отработанном масле, является керогаз, который применялся ранее в деревнях и на дачах. В качестве топлива в нем использовался керосин, пары которого дожигали в отдельной камере. Чтобы сэкономить на топливе, был разработан вариант сжигания отработанного масла. Его можно приобрести бесплатно или за умеренную стоимость на любом СТО.

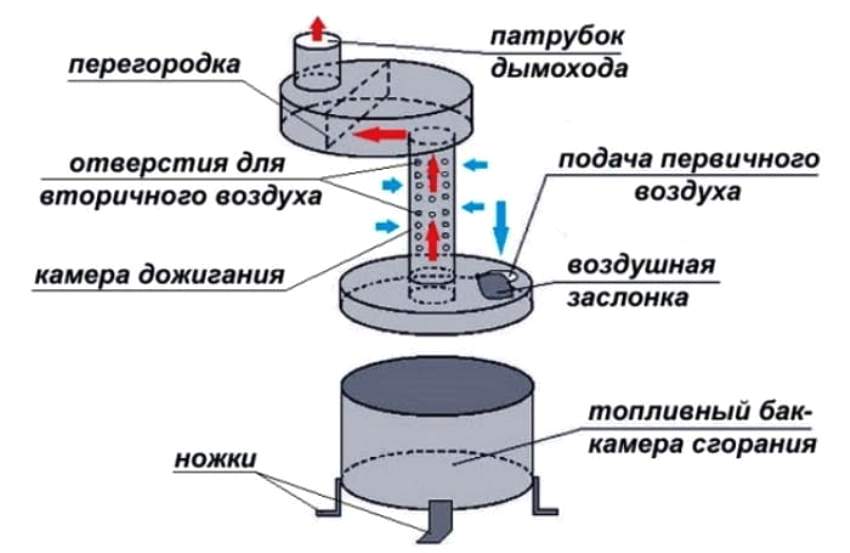

Составные элементы печки на отработанном масле

Создание самодельной печки на отработке не является трудным процессом. Главная задача состоит в правильной организации системы для продуктивного процесса сгорания масла. Для обеспечения полного сжигания паров тяжелые компоненты необходимо предварительно расщепить на легкие, что осуществляется в результате пиролиза. Для эффективного испарения осуществляется надлежащий подогрев масла.

Принцип работы масляной печи на отработке состоит в следующем. В первую очередь в нижней камере аппарата выполняется поджиг отработки. Интенсивность горения регулируется с помощью дроссельной заслонки в корпусе устройства, через которую в камеру поступает воздух. Пары масла, перемешанные с кислородом, по вертикальной трубе поднимаются вверх. Труба соединена с верхним бачком, который является камерой дожигания.

Смесь перемешивается под воздействием силы Кориолиса (силы инерции). Интенсивность процесса достигается правильным выбором диаметра и длины камеры сгорания. Для обеспечения полного сжигания воздух через заслонку должен поступать в достаточном количестве. Для этого он подсасывается дополнительно через отверстия, выполненные в вертикальной перфорированной трубе, соединяющей бачки.

Интенсивность горения регулируется с помощью дроссельной заслонки в корпусе устройства

Поток газов направляется в камеру окончательного дожигания, в которой верхняя часть расширена. При ее изготовлении выполняется горизонтальный разнос между входом дымохода и выходом камеры сгорания, что необходимо для обеспечения температурного скачка между зонами окисно-азотного и кислородного дожигания. При значении температуры ниже 600 °С оксиды азота являются активнее кислорода. Разлагаясь, они окисляют частицы топлива. С повышением температуры в качестве основного окислителя выступает кислород. Вредные вещества через дымоход отводятся в атмосферу.

Правила эксплуатации

Печь на отработке

Печи на отработке относятся к устройствам с повышенной пожароопасностью, поэтому при ее установке и эксплуатации следует соблюдать следующие правила:

Буржуйка не должна располагаться на сквозняке
В забитой сажей печи вероятность выплеска кипящего масла очень высока. Поэтому подобные конструкции требуют регулярной чистки
Заполнять камеру маслом полностью во избежание выплескивания его при нагревании строжайше запрещено – его заливают лишь на 2/3, а еще лучше на половину бака, чтобы оставалось достаточно места для образования паров
Долив топлива в процессе работы печи также запрещен
Нельзя использовать масла с примесью других веществ, а также бензин или дизельное топливо. Может произойти взрыв
Расстояние между буржуйкой и стеной – не менее 0,5 м
Устанавливать ее допускается только на металлический лист или пол из бетона
Если стены помещения обиты горючим материалом, в районе расположения печи их требуется дополнительно обшить листовым металлом. Это также поможет перенаправить поток теплого воздуха в помещение и увеличить КПД устройства
Не следует хранить в кочегарке любые легко возгораемые предметы или вещества

Автор следующего ролика до тонкостей изучил весь процесс изготовления подобных конструкций и с удовольствием делится собственными наработками со своими подписчиками.

https://youtube.com/watch?v=GBxHKPlkty4

ВИДЕО: Печь на отработке своими руками.

Печь на отработке: виды, устройство, чертежи, инструкция по изготовлению своими руками (Фото & Видео) +Отзывы

7.3
Общий балл

Печь на отработке

Удобство

Эффективность

Безопасность

Рейтинг пользователей: Be the first one!

Розжиг

Заливка масла

Перед запуском печи в эксплуатацию следует проверить целостность всех швов, отсутствие засоров, чистоту поддувала. Во избежание пожароопасной ситуации на стенках камер и трубы не должно быть остатков воды – при смешении ее с маслом возможен выплеск топлива.

К розжигу буржуйки на отработке нужно приноровиться. После заливки масла сразу бросать горящую лучину или ветошь в отверстие для заливки не стоит. Необходимо выждать некоторое время, чтобы пары хорошо насытились кислородом.

Капельную печь запускают более плавно. После открытия вентиля подачи топлива факел с намотанной на него ветошью или прикрепленным кусочком поролона следует поджигать лишь тогда, когда в чаше скопится небольшая лужица. Еще раз подчеркнем – вначале поджигается не масло, а факел. Можно просто бросить в чашу кусок туалетной бумаги. Делать это можно без опаски – бумага сгорит почти без остатка.

Минут через 5 масло раскалиться, закипит, и поддерживать горение уже не понадобится. Остается лишь отрегулировать подачу воздуха и расход топлива.

Для покраски печи можно использовать смесь из алюминиевой пудры (200 г), клея, изготовленного на основе силикатов (0,5 л) и небольшого количества мела (20 г).

Печь на отработке: чертежи и этапы создания (из газового баллона)

Вскрытие баллона Прежде чем делать своими руками печь на отработке, необходимо выпустить весь газ и слить конденсат. Для этого открываем вентиль и намазываем выходное отверстие мыльной пеной. После того как пена перестала пузыриться аккуратно скручиваем вентиль, если он несъемный, то в днище высверливается отверстие. Чтобы сверло не дало искру, дрель сильно не прижимаем, а на место сверления периодически льем масло или воду.

Газовый конденсат аккуратно сливаем подальше от дома, он имеет резкий и стойкий неприятный запах. Баллон заполняем водой, чтобы удалить взрывоопасную, воздушно-газовую смесь. После промывки заготовка готова к разделке.

Вырезаются два проема. Ширина – треть диаметра баллона. Высота первого проема 200 мм второго 400 мм. ширина перемычки 50 мм.

Это оптимальный вариант, который позволит превратить верхнюю камеру (теплообменник) в камеру сгорания при использовании твердого топлива.

Отопление на отработанном масле для частного дома

Отработанное масло для обогрева изначально применяли вместе с соляркой. Такой способ доказал свою эффективность и экономичность. Тогда решили удешевить средство еще больше и убрали солярку из состава. Отработанное масло по своим характеристикам напоминает дизельное топливо, но стоит на порядок дешевле.

Фото 1. Так выглядит отработанное масло, которое используется для отопления. Жидкость тёмно-коричневого цвета.

Особенности использования

Отработку в качестве топлива используют в специальном котле или в печи. Только это гарантирует полное сгорание продукта без образования чадного дома. Переоборудование системы отопления или установка нового контура окупается в первый год использования средства.

Виды топлива. Сколько получают тепла при сжигании одного литра?

Сжигание одного литра такого топлива дает 10—11 кВт тепла в 60 минут. Продукт, подвергшийся предварительной обработке, обладает большей мощностью. Его сжигание дает на 25% больше тепла.

Разновидности отработанных масел:

моторные масла и смазочные средства, используемые в различных видах транспорта;
индустриальные продукты.

Плюсы и минусы

Плюсы топлива:

Экономическая выгода. Деньги на топливе экономят потребители, но наибольшую выгоду получают предприятия. Реализация отработки избавляет от затрат на хранении, транспортировки и утилизации средства.
Сохранение энергоресурсов. Отказ от использования для отопления газа и электроэнергии препятствует истощению источников.
Защита окружающей среды. Из-за высокой стоимости утилизации, владельцы предприятий и транспортных средств избавлялись от масла, сливая его в водоемы или в грунт. Это негативно сказывалась на состоянии окружающей среды. С началом применения отработки в качестве топлива такие манипуляции прекратились.

Минусы топлива:

представляет опасность для здоровья, если продукт сгорает не полностью;
большие габариты дымохода — 5 м в длину;
сложность поджига;
плазменная чаша и дымоход быстро засоряются;
работа котла приводит к сжиганию кислорода и выпариванию влаги из воздуха.

Как отрабатывают масло?

Отработку получают при сжигании любого вида масла, но для отопления помещения обычно используют средства нефтепереработки из двигателей внутреннего сгорания.

Также из индустриальных механизмов, компрессоров и энергетического оборудования.

Что не относится к подобному топливу?

Перечень продуктов, не относящихся к отработке:

переработанные масла растительного и животного происхождения, которые используются для бытовых нужд;
твердые отходы с отработкой;
растворители;
продукты, которые не подлежат такой же переработке, как отработка;
нефтетопливо природного происхождения из разлива;
другие неиспользованные нефтепродукты.
