Как выбрать проект? Порядовка
В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать
Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система
Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи
Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.
Другое дело — если площадь, количество комнат и этажей больше
Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы

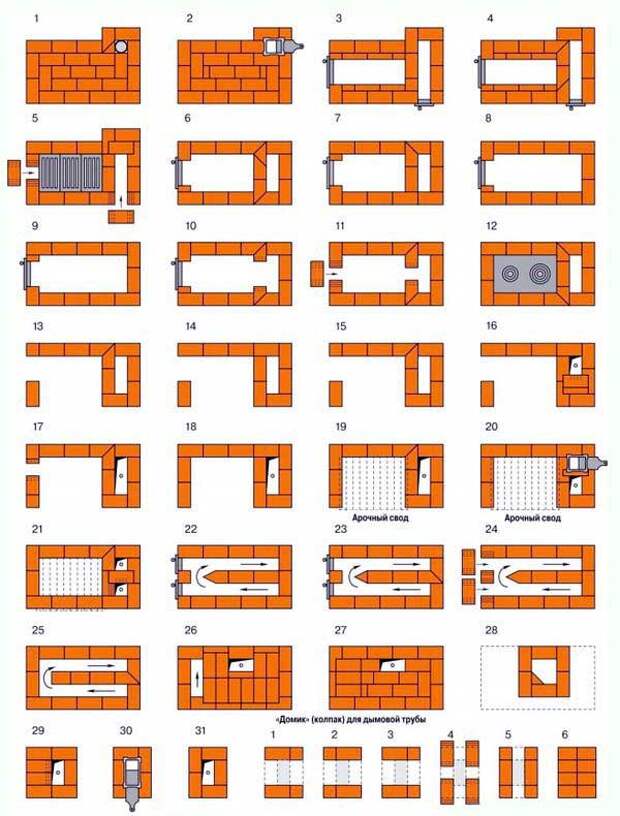

Фото 4. Пример порядовки кирпичной печи с водяным контуром: изображены начальные этапы строительства с 1 по 20.
Какие материалы потребуются
Для самой печи: бетон, раствор, огнеупорный и красный глиняный кирпич, задвижки, топочная дверка, колосниковая решётка, зольник.
Для изготовления теплообменника: металлические трубы диаметром до 50 мм или листы стали толщиной 3 мм и прямоугольный профиль 60х40 мм.
Для изготовления отводящих и подводящих коммуникаций печи: металлические трубы. Для распределения горячей воды по дому: трубы из полипропилена и радиаторы.
Необходимые инструменты
Для кладки печи, изготовления теплообменника, монтажа коммуникаций и обогревательных приборов понадобятся:
- строительный уровень;
- рулетка;
- мастерок;
- ведро;
- пассатижи;
- электродрель;
- сварочный инвертор;
- гаечный ключ;
- отвёртка.
Возможно, потребуются и другие инструменты, поскольку кладка печи с водяным контуром и разводка в каждом случае производятся с учётом индивидуальных условий.
Подготовка места
Печь с водяным контуром располагают в пожаробезопасной зоне, обладающей гидроизоляцией.
Эта область помещения должна хорошо проветриваться, а доступ к печи всегда оставаться открытым. Затем убедитесь, что место для печи ровное, а её стенки поднимутся вверх под прямым углом.
Важно, чтобы крыша позволила без препятствий вывести наружу трубу. Затем проверьте, насколько прочно основание под будущей конструкцией
Ведь печь — тяжёлое сооружение, которое требует подготовленной базы
Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу
Ведь печь — тяжёлое сооружение, которое требует подготовленной базы. Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу.
Внимание! Для достижения максимального эффекта, печь с водяным контуром располагают так, чтобы она обогревала как можно больше пространства. Это позволит уменьшить потерю тепла и снизить затраты на его производство
Постройка печи с котлом водяного отопления своими руками
Постройку начинают с фундамента. Его нижнюю часть заливают бетоном, а верхнюю — выкладывают кирпичами. Затем начинается кладка. Первый ряд выкладывают насухо, а далее — на раствор. При этом кладка производится от стенок к середине.
В процессе кладки в топку устанавливается теплообменник, а идущие от него трубы распределяются по корпусу вплоть до места входа/выхода коммуникаций. Когда наружные коммуникации смонтированы, в контур запускают воду и проводят тестирование системы на герметичность. Если проверка прошла успешно, печь с водяным контуром признаётся готовой к эксплуатации.
Сложности при строительстве и наладке
Главная сложность при строительстве печей с водяным контуром — их интеграция в существующую планировку здания. Приходится искать в нём удобное место, а потом адаптировать к условиям работы печи.
Если заложить конструкцию системы в перспективу ещё на этапе проектирования здания, то удастся просчитать все нюансы и сделать КПД отопительной системы максимально высоким.
Элементы водного контура (теплообменник, трубы для выхода горячей воды и входа обратки) лучше протестировать сразу после изготовления и до установки.
Если все уже построено и смонтировано, а теплообменник вдруг потечёт, придётся разбирать кладку и отсоединять коммуникации, чтобы устранить обнаруженный дефект.
Другая проблема при строительстве системы может возникнуть из-за давления. Жидкость по водяному контуру движется под действием собственного давления. Но его не всегда достаточно, чтобы теплоноситель попал в отдалённые участки помещения. Тогда на помощь приходит электронасос для равномерного распределения тепла по всем участкам здания.
Печь своими руками
Ранее она была в каждом доме, теперь же печь можно считать изюминкой и национальной экзотикой. Но это очень удобная и функциональная вещь, которая может сочетать отопление, варочные поверхности, духовой шкаф и тёплую лежанку, при этом имея прекрасный дизайн.
Если украсить печь облицовкой изразцовой плиткой или кафелем, то печь превратиться в центр интерьерной задумки дома. Такую печь можно сделать своими руками.

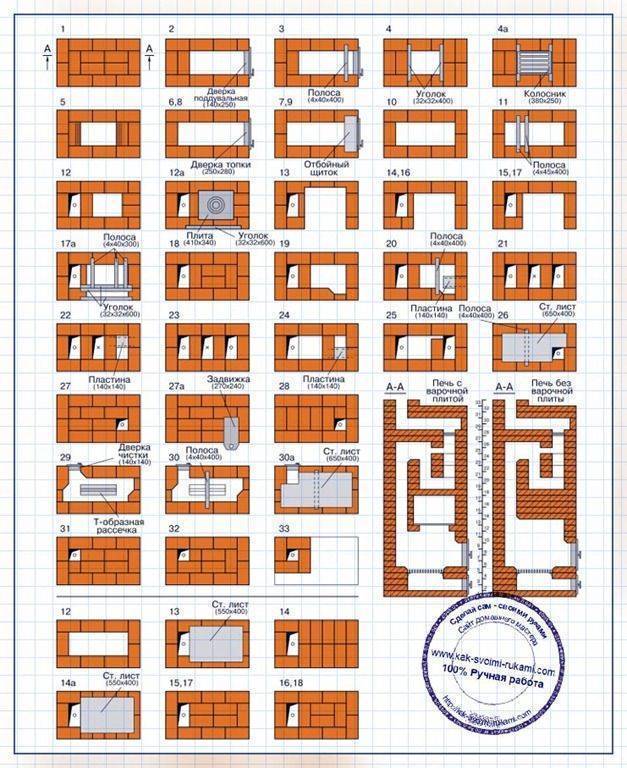

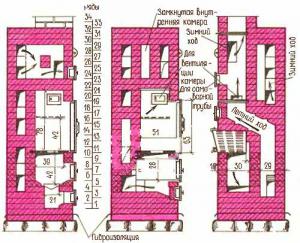

Порядовки — подробная схема кладки печи из кирпича
Порядовки печей из кирпича можно раздобыть бесплатно, а это уже почти полдела. Ведь порядовка – это точная инструкция для размещения каждого кирпичика. Единственное что вам пригодится, так это небольшой опыт каменщика. Но кто из проживающих в частном доме хотя бы раз не сталкивался с кладкой кирпича? Стены, сараи, мангалы, заборы…теперь и печь.
Чтобы дом был обогрет как следует, нужно произвести расчёт под конкретное помещение, основываясь на показателях теплоотдачи планируемой печи. Печь должна быть такой мощности, чтобы можно было спокойно выдерживать ночь до следующей топки.
Самостоятельно сделать такие расчёты очень сложно, но можно воспользоваться данными И.В. Кузнецова, который рассчитал среднюю тепловую мощность единицы поверхности печи. Так, средней печи 1,5х1,5х2,5 м должно хватить для отопления площади до 100 кв. м.
От этого легко оттолкнутся и рассчитать размеры печи для вашего дома.
Выбираем конструкцию печи – русская, кузнецовка, голландка или шведка
Когда мы определились с примерными размерами печи нужно выбрать необходимый вариант печи, который вы будете класть. Большое количество подробных схем русских печей — от малых до больших можно найти на сайте. Огромной популярностью пользуются колпаковые печи Кузнецова и так называемые голландки или шведки.
Кузнецовки знамениты своей особой конструкции, позволяющей тёплым и холодным газам двигаться так, что КПД печи достигает порой 90–95%. Кроме того, практически полное отсутствие сажи и соответственно минимальный уход за печкой. На сайте самого автора можно найти до 150 схем разных вариантов кладки.
Также в наших краях популярны «шведки», но иногда её именуют «голландкой», хотя это не совсем верно. Поскольку шведка — это самостоятельная отопительно-варочная печь, тогда как голландки использовались только как отопительное дополнение.
Выбор «шведки» хорош и тем, что это по-настоящему печной универсал:
- На ней готовят пищу.
- Обогрев.
- Возможность встроенного духового шкафа.
Рассмотрим, как сделать такую печь своими руками.
Принцип работы печи «Шведка»
Описывая особенности функционирования устройства, необходимо остановиться на работе ее различных участков:
- Каминная зона. В процессе горения выделяются теплый воздух и дым, которые поднимаются, минуя открытую задвижку, и выходят через установленную трубу.
- Кухонная зона. Принцип работы предполагает следующее:
- сгорание дров в оборудованном топливном отсеке, размещенном под плитой из двух конфорок;
- выделяющийся теплый воздух проходит между варочной поверхностью и духовой камерой;
- обойдя духовку с правой стороны, попадает в дымовую трубу;
- нагревшиеся газы, поднимаясь до верха печи, устремляются в горизонтальный канал;
- по установленным газоходам теплый воздух движется в дымовой канал, где через открытые задвижки попадает непосредственно в трубу.
Особенности и секреты популярности кирпичных печей
Кирпичная печь является не только функциональным отопительным прибором, но ещё и стильным элементом интерьера
Наверное, не существует такого человека, которому бы не нравился живой очаг с потрескивающими дровами и особенно комфортным теплом. А ведь старая добрая кирпичная печь сможет порадовать не только этим, но и способностью создавать наиболее благоприятствующую для здоровья атмосферу. Все дело в материале, из которого возводят этот удивительный агрегат. Являясь ближайшим родственником керамики, кирпич при нагревании выделяет в воздух водяные пары, а при остывании вбирает их обратно. Печка как бы «дышит», благодаря чему в помещении устанавливается оптимальная влажность
Немаловажно и то, что тепло становится уже при температуре 18–19 °С, тогда как при использовании других видов отопления уровень комфорта начинается от 20–21 °С. Кроме того, будучи изготовленным из глины, кирпич является экологически чистым материалом, а значит, при эксплуатации отопительного прибора можно не волноваться по поводу выделения вредных для здоровья соединений
Несмотря на то что каждый вид кирпичных теплогенераторов имеет свои функциональные и конструктивные особенности, все они схожи между собой в плане обустройства топочной и теплообменной части. Так, любая стационарная печь этого типа имеет:
фундамент, который служит основанием отопительного прибора и равномерно распределяет его вес по всей площади;топку, одновременно выполняющую роль топливника и камеры сгорания;колосниковую решётку, позволяющую реализовать нижнюю подачу воздуха в зону горения. За счёт этого повышается производительность обогревающего агрегата и появляется возможность регулировки интенсивности горения топлива;зольную камеру, которая облегчает очистку печи;дымоход, который создаёт необходимую тягу и выбрасывает отработанные газы в атмосферу.
Конструкция кирпичной печи канального типа
Кроме своего основного предназначения, дровяные теплогенераторы используются ещё и для приготовления пищи, а также обустройства дополнительного места отдыха. Само же сооружение может быть установлено как в помещении, так и во дворе, например, в зоне отдыха с барбекю, мангалом или казаном. Если же говорить о каминных печах, то их теплогенерирующая функция и вовсе отодвигается на второй план, уступая место визуальной и имиджевой составляющей.
К достоинствам кирпичных печей относятся:
быстрый нагрев поверхности;возможность использования нескольких видов топлива;низкие эксплуатационные расходы;исключается опасность ожога при касании стенок отопительного прибора;по-особенному мягкое, комфортное тепло;не обезвоживается воздух в помещении;широкие возможности в плане украшения интерьера.
Есть у рассматриваемых агрегатов и недостатки. Наиболее существенный из них — потенциальная опасность отравления угарным газом, которая появляется при неправильной эксплуатации. Ещё один — большие габариты и масса. Вот, пожалуй, и всё. Как видите, оборудование этого типа имеет сплошные преимущества и практически полное отсутствие негативных моментов, что, впрочем, и обуславливает его высокую популярность.
2
Топливник – теплоотдача и топливо влияют на устройство
Самое простое устройство у отопительной печи, которая имеет две части: топливник и дымообороты. Другие типы печей содержат дополнительные устройства. Основная частью любой печи – топливник. К нему предъявляются определенные требования, в частности, должен быть достаточных размеров: за одну закладку вмещать почти все топливо. Воздух должен поступать в необходимом объеме, постоянно должна поддерживаться высокая температура.
При недостаточных размерах топливника наблюдается низкая теплоотдача. Ширина зависит от требуемой теплоотдачи: до 1тыс. ккал – 12см, до 3 тыс. – 27 см, если больше – до 50 см. Для удобства размеры топливника принимают кратными кирпичу. Длину делают от 26 см до 51 см, самый длинный предназначается для дров. Используемое топливо влияет на высоту: 6–15 рядов (42–100 см). Колосник укладывается на ряд или два ниже дверцы, чтобы не выпадали угли. Часто делают наклон задней части выше переда для более качественного горения.
Топливники: а – дровяные; б – торфяные; в – каменноугольные.
Для топливника применяется шамотный кирпич, которым его выкладывают или футеруют изнутри. Общая толшина стенок не менее ⅟2 кирпича. Топливник, выполненный в виде свода, улучшает качество горения. В дровяном топливнике хорошо сгорает топливо всех видов. Для угля требуются усиленные колосники толщиной 4 см и хороший поддув, для чего размеры колосника равняются длине зольника под топливником.
О проблемах
Иногда уже после установки печи возникают проблемы. Например:
- Конструкция «завалилась» набок. Значит, фундамент недостаточно просох. Это большая неприятность. Печь придется разбирать и собирать заново.
- Лежанка не греется. Значит, неправильно смонтирована система воздушного обмена внутри печи. Вероятно, печь придется демонтировать и проверять по схеме, все ли выполнено в строгом соответствии с ней.
- Не греет плита или духовой шкаф, значит, открытый огонь слишком удален от них из-за большого количество рядов. Их нужно уменьшать, для этого — разбирать систему.
- Дым остается в помещении — не функционирует дымоход и труба. Этот вопрос нужно решать срочно, чтобы избежать несчастного случая. Печь разбирают и проверяют на соответствие схеме. Дымоход может быть очень узким, иногда ему требуется расширение.
- Печь очень быстро нагревается и быстро остывает. Возможно, выбран неправильный и некачественный кирпич, который не соответствует государственному стандарту. Чтобы решить проблему, придется всю работу переделывать.
Не допускайте эксплуатации печного сооружения, если агрегат функционирует неправильно. Лучше потратить время и переделать, чем пострадать от угарного газа или слабой топки.
Как сложить самую простую печь из кирпича?
Для начала нужно решить, что вы хотите получить от будущей печки. Если вам нужно только отапливать комнаты, а для приготовления еды вы пользуетесь баллонным газом или электричеством, то выбирайте вариант без плиты и духовки. Тот, кто любит мягкое целебное тепло, выбирает вариант с лежанкой.
Для регулярной тепловой обработки большого количества продуктов и кормов для домашних животных простейшая печь с варочной поверхностью будет в самый раз.
Мы рассмотрим три примера печей с пошаговым руководством по их кладке:
Простую прямоточную; С варочной плитой; Отопительную.
Скажем сразу, что от простой конструкции, лишенной газовых оборотов, ждать высокой теплоотдачи нельзя. По этой причине такие печи ставят в гаражах и других небольших помещениях площадью не более 16 м2.
Мы рассмотрим этот вариант для того, чтобы новички получили первый несложный урок практической кладки.
Прямоточная отопительная конструкция рассчитана на обогрев небольшой комнаты
Под такую печку не нужен мощный фундамент. Отсыпав крупную щебенку слоем в 15-20 см, залив ее цементным раствором и выровняв поверхность по уровню, через пару дней можно приступать к кладке.
Размеры печи в плане: ширина 2 кирпича (51 см), глубина 2,5 кирпича (64 см). Поскольку поддувальной камеры в ней нет, то отверстия для поступления воздуха сверлят прямо в топочной дверке.

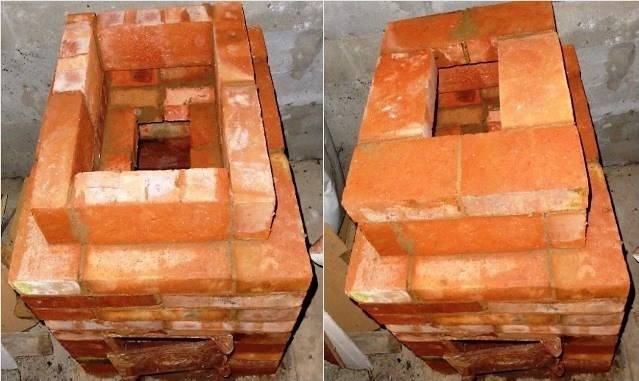

Шестой ряд перекрывает дверку топочной камеры. Вид сверху помогает лучше понять способ раскладки кирпича.
Порядовки у такой конструкции несложные. Главное условие во время работы – соблюдать перевязку швов так, чтобы верхний кирпич закрывал шов между двумя нижними.
На восьмом ряду топливник зауживают, используя для этого половинки и «трехчетвертки» — ¾ от целого кирпича. Выход из топки таким образом получается сечением в 1 кирпич (125х250 мм).
Следующий ряд (девятый) выкладывают так же как седьмой, используя целый кирпич.
После этого ярус кирпича ставят на ребро заподлицо с внутренней гранью нижнего ряда. Новый ярус кладут плашмя, используя два целых кирпича и четыре «трехчетвертки». Таким способом дымовой канал снова зауживают для того, чтобы задержать газы и поднять теплоотдачу.
На следующем ярусе камни кладут на ребро. Посередине дымового канала ставят кирпич. Таким способом печь поднимают еще на пять рядов (один ярус на ребро и кирпич посередине, другой ярус плашмя).
Остальные четыре яруса кладут плашмя. Последними двумя рядами кладки дымовой канал зауживают до размера 12х12 см (полкирпича). На этом уровне в печь ставят дымовую задвижку. Сверху в нее вставляют стальную трубу.
Какую печь можно установить дома?
Кирпичные печи имеют свою классификацию. В зависимости от того, какую функцию на нее возлагают, такой тип оборудования и нужно создавать дома. Некоторые модели можно потом усовершенствовать, но лучше о таких вопросах подумать заранее.
Кирпичный теплоагрегат может быть:
- для отопления – помогает создать тепло в одной или сразу нескольких комнатах, в зависимости от размера и конструкции, но вот разогреть воду или приготовить еду на ней не удастся;
- варочная модель – есть варочная поверхность, которая используется для приготовления блюд (а также сушки ягод, грибов, кипячения воды и т.д.), но вот обогрев от нее не сильный;
- комбинированные модели – сочетают в себе способности отопления и приготовления;
- специфические печки – в эту категорию относят каменки или тандыр, так как они имеют особое строение и предназначение.
Если печь выбирается для дачи, то оптимально будет остановиться на варочной или отопительной модели. Но когда речь идет не только о комфорте, но и об комфорте, то тут уже стоит задуматься о камине.
Есть еще одно деление – по конструкции. Печь может быть классической, голландкой или шведкой. Что касается формы, то тут все зависит от пожеланий владельца, так как она может быть прямоугольной, квадратной, круглой, т-образной или угловой (упираться в одну из стен). Чем больше прямых линий, тем легче проводить кладку изделия.
Не маловажным моментом является и количество отдаваемой теплоты. На этот момент влияет ширина стен, будет ли строение с тонкими стенами или толстыми. Увеличение (или уменьшение) теплоотдачи зависит и от облицовки. Хотя этот момент влияет и на эстетическую привлекательность. Поэтому это может быть декоративный кирпич, металл, кафель, плитка или простое оштукатуривание.
Какая же печка без дымохода? Какая бы не была выбрана конструкция, ей понадобиться труба для отведения продуктов горения. Для кирпичной печки используется аналогичный дымоход, то есть кирпичный. Вид может быть прямоточным или противоточным, с разным количеством оборотов, с каналом или без него, с дополнительным нижним подогревом.
Как видно из всего выше сказанного, вариаций кирпичных печей есть множество. но для тех, кто берется за эту работу впервые, лучше выбирать модель самой простой конфигурации. Во-первых, чертежи с порядовками для них вполне понятны даже новичку. Во-вторых, ниже вероятность, что где-то допустится ошибка и печь будет дымить. Ну, а как только с простой моделью будет покончено и станут понятны все нюансы кладки, можно будет в будущем подумать и о более сложной модификации.
Отопительно-варочные печи
Печи такого типа обладают помимо теплоаккумулирующих стенок, еще и варочной поверхностью, могут быть дополнены духовкой и нишами для просушки одежды, а также лежанками.

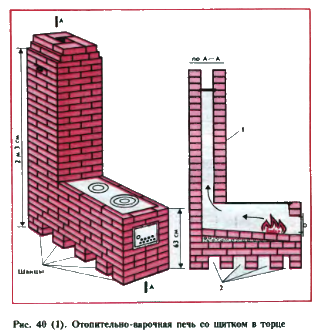

Простая отопительно-варочная печь
Простейшая печь с варочной поверхностью позволяет быстро обогреть помещение и при этом ее можно использовать для приготовления пищи. Смысл в том, что горящие в топливнике дрова, отправляют горячие газы под варочную поверхность и в трубу по каналу дымохода.
Конструкция несложная, строить такую печь легко и это ее основное преимущество. Такая печь редко строится в жилых домах круглогодичного пребывания из-за своей малой мощности и КПД. Однако, часто используется на дачах, для небольшой подтопки в холодные летние дни, а также весной и осенью.
Малютка
Печь «Малютка» проста в построении. Используют ее преимущественно для отопления дачных домиков, гаражей, сараев, времянок, площадью от 25 до 35 кв. м. Из названия ясно, что она обладает компактными габаритами. Отдельные виды даже не требуют обустройства индивидуального фундамента.
К основным преимуществам можно отнести высокое КПД теплоотдачи по сравнению с предыдущей конструкцией и использование любого вида топлива.
Основа отопительно-варочной «Малютки» чаще всего не превышает размеров 63×50, а вес — 1260 кг, однако она способна отдать тепла до 1700 ккал/час
Особенность ее отопительной системы в том, что у нее колпаковая система отопления, а не канальная. Горячий воздух идет под чугунную варочную поверхность и нагревает расположенный над ней духовой шкаф.
Печь можно собрать практически из любых материалов — камня, шамота или красного печного кирпича.
Расположение и типы основания
Выбор места установки оборудования – важный этап, от которого зависит функциональность агрегата. К примеру, расположение в центре комнаты обеспечивает отличную теплоотдачу и равномерное движение потоков.
В загородных домах печь, как правило, располагается возле стенки. При таком варианте холодный воздух из окон и дверей может циркулировать по дому и временами «дуть по ногам».
Не менее важно правильно расположить топочную дверцу, чтобы не пришлось постоянно носить дрова к топливнику, тем самым оставляя грязь в комнате. Для монтажа устройства подойдет кухня или редко посещаемое помещение. Необходимо учитывать, что наша печь оборудована варочной поверхностью, потому для удобства готовки стоит располагать ее на кухне либо вблизи этой комнаты
Необходимо учитывать, что наша печь оборудована варочной поверхностью, потому для удобства готовки стоит располагать ее на кухне либо вблизи этой комнаты.
Русская печь – прародительница всех отопительных агрегатов
Конструкция состоит из топки, зольника и системы отвода продуктов сгорания. Особенности печи можно рассмотреть ниже:
- Выделение тепла от русской печи не идёт ни в какое сравнение с известными агрегатами – до 6500 Ккал. Рассчитав приблизительное количество топлива, можно с уверенностью сказать, что система является экономически выгодной. А если будет устроена русская печь с водяным отоплением, то эффективность возрастёт в 2-3 раза.
- Как правило, для русской печи в виде топлива характерны дрова. В некоторых случаях уголь – если конструкция позволяет выводить тяжёлые газы. Этот вид топлива не затратен и при условии его беспроблемной доставки, хлопот владельцы не встретят.
- Необходимость в постоянной топке отпадает – уголь или дрова помещаются внутрь 2-3 раза за сутки. Даже если печь оборудована с водяным котлом, расход топлива не возрастёт.
- Кирпич для кладки русской печи является доступным материалом, покупка которого даже для большого агрегата не разорительна. Окупается конструкция достаточно быстро.
Несправедливо было бы не сказать о недостатках русской печи. Однако каждый из них можно и нужно исправлять. Итак:
Постоянный контроль над топочным процессом. То есть оставить печь с водяным котлом, русская бы она была или иного типа, без присмотра нельзя. Придётся следить за дымовыми каналами при закладке топлива и чистке зольников.
Возможно, какой-либо из них окажется забитым или деформированным, что, естественно, повлияет на горение. Кроме того, нельзя перекрывать дымоходы, перед тем как лечь спать, не удостоверившись, что угли внутри не имеют синего пламени – это выделение углекислого газа. Несчастья тогда не избежать.
В межсезонье использовать печь для отопления нельзя. Она будет долго чадить и разгораться, забивая каналы сажей. Связано это с тем, что тяга при морозе гораздо лучше, чем в плюсовые температуры – давление низко и возникает обратный процесс. Кладка печи должна происходить только специалистом – раньше хорошие печники ценились на вес золота. В идеале, печное отопление с водяным контуром, схема которого была предложена мастером, им и производится. Поэтому обращаясь в компанию по соответствующим услугам, следует заказывать весь комплекс, от кладки до розжига.
Особенности кирпичной печи
Популярность кирпичных печей объясняется наличием у них целого ряда положительных характеристик:
- Высокая теплопроводность. Кирпич относится к тем материалам, которые почти без потерь передают внутрь помещения тепло, полученное в результате сжигание топлива.
- Способность аккумулировать тепло. Кирпичная печь способна длительное время обогревать помещение даже после затухания пламени в топке.
- Простота сооружения. В отличие от котла, печку вполне по силам возвести самостоятельно, используя для этого подходящий качественный материал. Главное — обзавестись оптимальной и правильной порядовкой, заранее изучив технологию кладочных работ. Также потребуется подобрать наиболее подходящую разновидность топки и печной конструкции. Использовать во время кладки печи разрешается только специальный огнеупорный раствор.
- Кирпичные стенки достаточно стойко переносят механические и прочие воздействия, отличаясь долговечностью и безопасностью. Это позволяет, при соблюдении всех правил по кладке, обзавестись надежным обогревающим прибором на длительное время.
Что касается недостатков кирпичных печей, то обычно к ним относят длительное время нагревания. Это следует учесть при отоплении изначально холодных помещений, начиная растопку заблаговременно.
