Монтаж и регулировка зубчатой рейки
На качественных заводских изделиях ее монтаж можно сделать вообще без сварочных работ. Там в комплекте идет специальный С-профиль.
Его по уровню крепите через саморезы в нижней части ворот, а уже в пазы вставляете бобышки.
Передвигаете их каждый на свое место и затягиваете болты.
Если у вас нет такого технологического крепежа и все приходится делать по старинке на сварке, тогда следуйте следующей инструкции.
Первым делом выставляете сам привод на швеллер фундамента и смотрите по высоте, где будет находиться звездочка. Может вам даже придется нарастить высоту площадки, чтобы все идеально совпало.
Только после этого закрепляете привод на болты, но не затягивайте через чур сильно.
Зубчатые рейки идут длиной по 1м. У каждой из них имеется овальное отверстие.
В него и вставляются эти самые бобышки – широкой стороной к рейке, узкой к воротам.
Первоначально выставляете их посередине и затягиваете. Далее разблокируете привод, максимально открываете ворота и примеряете рейку так, чтобы между ее концом и шестерней, впоследствии поместился концевик.
В этом положении сваркой прихватываете первую бобышку.
Сдвигаете ворота, чуть-чуть не доходя до последней бобышки, и прихватываете ее. При этом контролируйте, чтобы первая и последняя находились на одном уровне.
В последнюю очередь привариваете среднюю бобышку. Все это время рейка лежит на шестерне.
Прокатываете ворота дальше и ставите следующую рейку.
Ошибка №9
Здесь самое главное правильно состыковать две рейки между собой.
Для точной регулировки зубьев между двумя верхними, подкладываете снизу еще одну свободную рейку или кусок от нее, тогда все зубцы будут совпадать идеально и никаких щелчков и стуков при движении ворот не будет.
Процесс повторяется со всеми отрезками рейки. После того, как все прихватили, и покатали туда-сюда ворота, можно все это дело окончательно обваривать.
Ошибка №10
Делать это строго по порядку расположения бобышек не рекомендуется.
Сначала завариваете первую, затем ту, что посередине всей воротины, потом последнюю. И так далее. В этом случае меньше шансов на то, что металл поведет.
При этом некоторые советуют приваривать рейку к нижнему профилю ворот, а не к направляющей, которая бегает по роликам. В противном случае, при недостатке опыта, у вас все выгнется дугой, и направляющая примет форму банана.
Кроме того, профиль ворот живет гораздо дольше нижней балки и при ее замене, вам не потребуется переделывать крепеж нижней рейки. Чаще всего балка “умирает” в конце зимы или начале весны.
Главный враг сдвижных ворот – снег. Поэтому всегда убирайте его со стороны отката. При температуре +-1С, снег перемерзает и раздавливает балку изнутри.
Она в свою очередь начинает ломать ролики. Лучшее средство от снега – сделать пенал, внутрь которого будет заезжать воротина. Ну или разориться на теплый пол для улицы.
Многие говорят про правильный зазор между шестерней и зубчатой рейкой. Как он регулируется и выставляется? Очень просто.
Открываете ворота и ослабляете первый болт на бобышке, дабы он самостоятельно принял свое положение. После этого смазываете резьбу и затягиваете его.
Без смазки, резьба через 5 лет ржавеет и болт отламывается на этом самом месте.
Далее сдвигаете воротину до конца первого участка рейки, ослабляете и затягиваете третий болт. После этого, тот, что посередине.
То же самое проделываете со второй и другими рейками, постепенно сдвигая ворота. А в самом конце капитально протягиваете крепеж мотора, который до этого был затянут не слишком сильно.
В итоге у вас и получится тот самый рекомендуемый производителями зазор между зубчатой рейкой и самой шестеренкой. Самое главное, чтобы рейка не давила на шестерню.
Если при этом никакого видимого зазора нет, но она просто свободно лежит на шестеренке, тоже нормально.
На этом механическая часть закончена, приступаете к монтажу и настройке электропривода.
Классификация
Исходя из собственных предпочтений и конкретных условий обстановки, в которой требуется разместить такую конструкцию, пользователи могут возводить разные виды выдвижных ворот. Как сделать своими руками откатные ворота – полотно, движимое по направляющей рейке? Ответ на этот вопрос будет зависеть от того, какому подвиду было все же отдано предпочтение.
- Консольный тип установки. Предполагает механизм движущегося откатного полотна по нижней направляющей. Ему зачастую отдают предпочтения в силу того, что такая установка не имеет ограничений в верхней своей части. Более того, такие ворота не занимают слишком много места и являются достаточно взломостойкими.
- Подвесной тип установки. Предусматривает установку в локациях, обусловленных верхним ограничением или крышей. Зачастую это складские помещения, рабочие боксы или ангары. В этой конструкции ролики и движущиеся составляющие располагаются в верхней направляющей. Главный минус такой установки заключается в том, что здесь не сможет проехать транспорт, высота которого превышает уровень верхней рейки. Однако при всем этом есть и существенный плюс: подобного рода конструкция со временем не станет провисать.
- Колесный тип установки. Смысл конструкции заключается в погружении в бетон рельса, по которому впоследствии будут катиться колесики выдвижного полотна. Здесь тоже есть существенный недостаток: с течением времени рельс загрязняется, а это, в свою очередь, способствует торможению и плохому скольжению колесиков по рейке. Именно поэтому такой вариант используется нынче не часто.
Кроме всего прочего, такие ворота могут быть деревянными или металлическими, на винтовых сваях или металлических рейках, с закладкой фундамента или без, с верхней, серединной или нижней консолью – здесь вы вольны выбирать сами.
Виды откатных ворот
Чтобы оценить собственные возможности в плане самостоятельного труда, важно рассмотреть все варианты ворот. Некоторые из них просты в конструкции, другие требуют скрупулезной разработки чертежа и упорного труда
Консольные
Ворота представляют собой конструкцию, откатное полотно которой установлено на нижней направляющей. Специалисты рекомендуют к изготовлению именно такой вариант, так как он имеет массу достоинств в сравнении с другими: высота транспорта не имеет значения – верхнего ограничителя нет, минимальное занимание места вдоль забора, взломостойкость и парусность велики. Для самостоятельного возведения преград нет – модель простая.
Подвесные
Ворота чаще всего устанавливают в ангарах или складах, имеющих верхнее ограничение или крышу. Подвижные части расположены на верхних направляющих, что значительно уменьшает возможности крупногабаритного транспорта. Эта особенность должна учитываться владельцами приусадебного участка, где строительные работы и присутствие специальной техники происходит довольно часто.
Колесные
Откатные ворота приходят в движение благодаря рельсу, уложенному на грунт или бетон. Полотно оснащается в нижней части колесиками. Недостаток модели в большой вероятности забивания пути, по которому будут двигаться ворота. При том, что близость с грунтом непосредственная, рельс загрязняется опавшей листвой, при паводке или таянии не исключены заторы льда. Это вызовет проблемы – невозможность открытия и коррозию металлических частей.
Проанализировав собственную ситуацию – надобность в транспорте, сезонность посещения загородного дома, частота эксплуатации – можно сделать вывод для приемлемости того или иного варианта. Кроме того, оценивают финансовые возможности – все ворота тяжеловесны и соответственно требуют качественных комплектующих.
Концевой ролик и заглушки
Концевой ролик
Снизу на окончание направляющего П-образного бруса, в его передней части, нужно зафиксировать съемный концевой ролик, который вставляется внутрь профиля. Крепится он легко, при помощи болтового соединения. С противоположенной стороны надо установить пробку (заглушку) или такой же ролик.
Такой ролик нужен для того, чтобы при закрытии ворот направляющая накатывалась на улавливатель, находящийся снизу, который будет установлен на столбе с другой стороны. Таким образом, вы сможете уменьшить нагрузку на опорные пластины, которые держат ролики на фундаменте. Заглушки или пробки служат препятствием для снега, дождя, грязи и мусора, который может проникать в направляющий брус. Если их нет, то роликовые тележки могут быстро выйти из строя, а ворота не будут плавно и легко открываться.
Виды и типы откатных ворот
Устройство и конструктивные особенности механизмов и способов установки.
По способу открывания:
раздвижные ворота – состоят из двух створок, которые отъезжают в противоположные стороны. Визуально похожи на распашные и сочетают в себе достоинства распашных и раздвижных ворот;
откатные ворота (самонесущие) – состоят из одного полотна (редко двух) которые отъезжают в одну сторону.
Устройство раздвижных и откатных самонесущих ворот
Главное преимущество откатных ворот – для эксплуатации не требуется много свободного пространства. В числе плюсов – возможность подключения автоматики, более современный вид, легкость скольжения даже при наличии снега.
По степени механизации:
ручной откат (механическое открывание ворот). Отодвинуть створку раздвижных ворот абсолютно несложно. Собираясь сделать откатные ворота своими руками, многие отдают предпочтение ручному откату ворот;
автоматический откат. При проектировании и монтаже ворот учитывается необходимость подводки электричества и установка дополнительных механизмов. Автоматика для откатных ворот состоит из: пульта ДУ, электропривода, электрокабеля, фотоэлементов, сигнальной лампы.
По типу направляющих:
подвесного типа. В этом случае направляющая устанавливается сверху, что ограничивает высоту ворот;
консольного типа. Для откатных ворот такого типа характерна установка направляющей рамы внизу конструкции.
Самые простые, это ворота, установленные на рельс (рис. слева). Вариант простой, но не очень удобный, т.к. за нижней направляющей нужен постоянный уход. В противном случае, мусор, попавший в салазки, приведет к соскакиванию роликов, и со временем к повреждению механизма. Более современный вариант устройства – откатные ворота с плавающим рельсом (рис. справа).
Откатные ворота подвесного и консольного типа
Именно о том, как сделать откатные ворота из профнастила на плавающих рельсах и пойдет речь в статье.
Откатные ворота из профнастила своими руками
Пошаговая инструкция по изготовлению сдвижных ворот для дачи и частного дома.
Консольные откатные ворота из профнастила. Пошаговая инструкция с фото✅
Попробуем собрать еще один вариант консольных ворот. Оригинальностью он конечно не отличается, но в надежности не уступает остальным.
Процесс создания будет выглядеть так
Сперва установим направляющую рейку
Затем, около одного столба устанавливаем опору с каретками
Начинаем собирать каркас ворот
Закрепляем на каркасе профильный лист
Делаем ручки. Привод может быть как механическим так и электрическим
Источник идеи и фотографий видео мастер-класс: https://www.youtube.com/watch?v=ManBeegt-yUОригинальное название: Откатные ворота “СОВА” за 2,5 часа своими руками!Автор видео: VorotaCo
Читать полностью (ссылка)
Основные требования
Сама по себе калитка не способна исполнять свои функции, ей нужна опора, роль которой чаще всего играет столб, на который с помощью петель навешивается створка. Также это может быть стена дома, гаража или другой надворной постройки.
Любой калитке требуется надежная опора
Опорные столбы должны выдерживать вес калитки с учетом ветровой нагрузки, поэтому к выбору материала для них подходят ответственно:
самый надежный вариант – металлический столб. Это может быть круглая или профильная труба сечением 60 мм и более, которую после бетонирования можно обложить кирпичом или блоками;
Металлический столб выдерживает большие нагрузки
деревянные столбы тоже можно использовать, выбирая плотную, не боящуюся влаги древесину. Например, дуб или лиственницу. Нижняя часть столба, закапываемая в землю, предварительно пропитывается защитными составами.
Столбы из дерева нуждаются в защитной обработке
Столбы для калитки необходимо бетонировать, заглубляя ниже точки промерзания грунта. А если столб несет повышенную нагрузку (к примеру, он является общим для калитки и створки ворот), слой бетона должен быть больше нормативной глубины промерзания минимум на 60 см.
Видео – Правильная заливка столбов для калитки
Сама калитка навешивается так, чтобы она распахивалась во двор, а не на улицу. Делается это по двум причинам:
- для удобства, чтобы не пришлось отступать при входе на участок, пятясь задом от открывающейся створки на улицу;
- для безопасности, чтобы шарниры петель находились со стороны двора, и их невозможно было взломать снаружи.
Калитка должна распахиваться внутрь двора
Существуют и специальные требования к размерам этой конструкции.
- Ширина – не более одного метра, иначе при порыве ветра незапертая калитка может резко распахнуться с выворачиванием петель. Шире могут быть продуваемые калитки из штакетин. Но и делать её уже 75-80 см не стоит, особенно если рядом нет широких ворот. Узкий проход неудобен, если нужно пронести габаритные грузы на участок, да и просто при выходе в зимней одежде.
- Высоту калитки не стоит делать больше 2 метров. Этого достаточно, чтобы закрыться от посторонних глаз. Большая высота увеличивает площадь, а значит – и ветровую нагрузку.
- При расчете линейных размеров полотна необходимо оставлять по периметру зазоры между ним и элементами обрамления. Расстояние до земли должно быть не менее 8 см, чтобы зимой снеговые наносы не мешали распахиванию калитки. Со стороны петель зазор должен быть около 6 мм, со стороны притвора (бокового и верхнего при его наличии) – 2 мм. Он необходим на случай обмерзания и снеговых пробок.
Средние параметры калитки
Как сделать консольные откатные ворота
Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.
Комплектация консольных ворот
Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.
Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.
Как рассчитать фундамент под крепление для консольной балки
Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.
Фундамент под консольную балку при строительстве откатных ворот
Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.
Подготовленное армирование и закладной швеллер
Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.
Установка роликовых опор
К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.
Пример крепления роликовых площадок
При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения
Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.
На ролики накатывается опорная балка, потому основную нагрузку несут они
Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.
Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.
Чертеж откатных ворот
Наша компания производит самонесущие откатные ворота с 1992 года. За это время в конструкции произошли значительные изменения. Ниже мы опишем наиболее оптимальную, по нашему мнению, конструкцию рамы.
Чертеж рамы откатных самонесущих ворот на проем шириной 4 000 мм, высотой 2 000 мм на несущей системе РОЛТЭК МИКРО

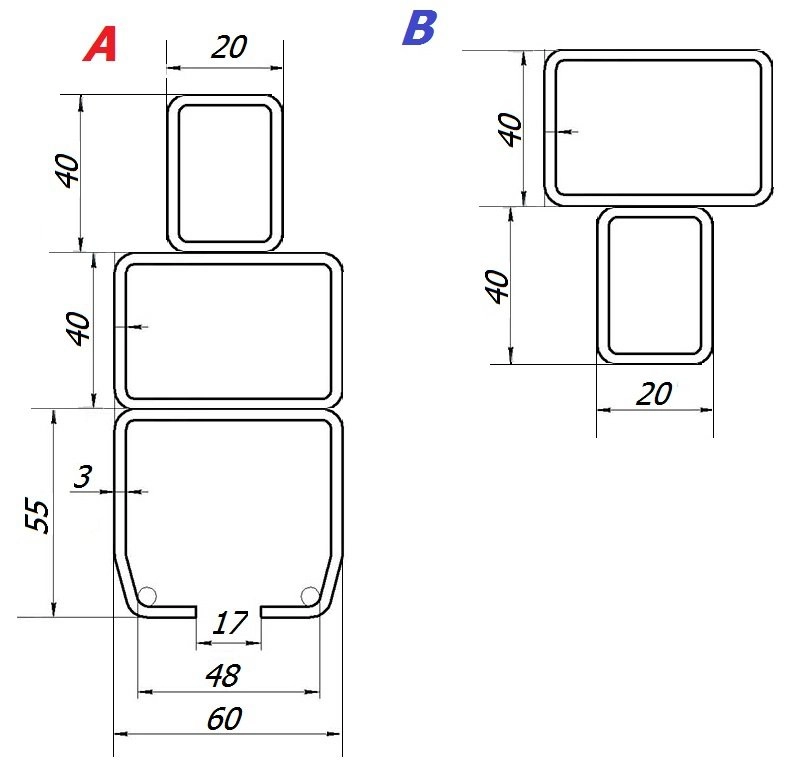

Чертеж узлов А, В
Спецификация материалов:
ЗАГОТОВКА НА СТАНДАРТНУЮ РАМУ 4000х2000 на несущей системе МИКРО/ЭКО
| № | УГЛЫ | ПРОФИЛЬ | ДЛИНА | КОЛ-ВО |
| 1 | 90˚/90˚ | МИКРО 6 / ЭКО 6 | 6 000 мм. | 1 шт. |
| 2 | 90˚/45˚ | 60х40 | 6 000 мм. | 1 шт. |
| 3 | 45˚/45˚ | 60х40 | 4 480 мм. | 1 шт. |
| 4 | 90˚/45˚ | 60х40 | 1 804 мм. | 1 шт. |
| 5 | 45˚/45˚ | 60х40 | 1 844 мм. | 1 шт. |
| 6 | 40˚/50˚ | 60х40 | 2 359 мм. | 1 шт. |
| 7 | 45˚/45˚ | 40х20 | 4 399 мм. | 2 шт. |
| 8 | 45˚/45˚ | 40х20 | 1 763 мм. | 2 шт. |
| 9 | 90˚/90˚ | 20х20 | 1 683 мм. | 5 шт. |
| 10 | 90˚/90˚ | 20х20 | 703 мм. | 6 шт. |
| 11 | 50˚/40˚ | 20х20 | 1 089 мм. | 6 шт. |
Для изготовления мы рекомендуем использовать профильную трубу сечением 60*40 для внешней рамы, 40*20 по внутреннему контуру и 20*20 для обрешетки. Предпочтительнее использовать тонкостенную трубу — это уменьшит массу ворот и поможет сэкономить на несущей системе, а в дальнейшем и на приводе.
Собирать раму надо на сварочном столе или на ровной поверхности, которая больше собираемой конструкции. Сварку труб и направляющей нужно производить прерывистым швом в шахматном порядке. Нельзя приваривать направляющую полностью с одной стороны, а потом, перевернув раму, с другой. Это приведет к ее изгибанию. Перед сварочными работами направляющую и трубу нужно загрунтовать, чтобы избежать подтеков ржавчины в результате непрокраса. Если геометрия полотна в результате сборки нарушена, надо произвести ее рихтовку.
Сварочные швы нужно зачистить шлифовальной машинкой.
Подготовительный этап
Перед тем как начать производить монтаж, необходимо очень тщательно подготовиться к этому. Каждый из подготовительных этапов будет играть очень важную роль в дальнейшей эксплуатации, долговечности, качестве и комфортабельности использования.
Весь подготовительный этап состоит из таких пунктов:
- Подбор комплектующих и автоматики для будущих ворот.
- Решаем с размером будущей конструкции и её схемой.
- Выбираем облицовочный материал.
- Данные о местности, где будет установка.
Теперь мы немного разберём каждый из этих пунктов более подробно. Пойдём по порядку и правильно подберём все необходимые комплектующие и систему автоматического управления воротами. Из всех возможных комплектующих, вам обязательно необходимо купить датчики, которые оповещают что система активирована и начинается открытие или закрытие ограждения, это может быть световой или звуковой датчик. Автоматику необходимо покупать, опираясь на такие критерии, как масса, размеры и частота эксплуатации.
Чтобы определить необходимый для вас размер ворот, который сможет полностью удовлетворить вас и ваши потребности, первым делом решите какие автомобили должны без проблем заезжать в ваш двор.
Также в первую очередь опирайтесь на свой автомобиль, чтобы он беспрепятственно и свободно заезжал и выезжал, при этом вы не боялись что-то задеть боковыми зеркалами или при повороте.
Рекомендуемое минимальное расстояние между центрами тележек.
Облицовочный материал не менее важен чем любой механический элемент, который отвечает за работоспособность. Облицовку необходимо выбирать, опираясь на довольно большой перечень факторов, а именно:
- Дизайн вашего заезда.
- Материал, из которого сделано всё ограждение.
- Ландшафт и общий экстерьер участка и дома, который на нём расположен.
- А также ваши личные предпочтения.
Пройдя по этим четырём пунктам, вы сможете выбрать максимально подходящий и качественный материал, который будет радовать глаз и украсит ваше жилище и место отдыха.
При выборе привода для автоматизации ворот обратите внимание на то, с какими по массе створками ворот он может работать. Учитывая глубин промерзания и плотность грунта, где будет установлен фундамент будущих ворот, необходимо определить его глубину
Чем больше грунт способен промерзать и чем глубже начинается плотный глинистый слой, тем большую глубину ямы необходимо подготовить для опорного фундамента
Учитывая глубин промерзания и плотность грунта, где будет установлен фундамент будущих ворот, необходимо определить его глубину. Чем больше грунт способен промерзать и чем глубже начинается плотный глинистый слой, тем большую глубину ямы необходимо подготовить для опорного фундамента.
Пройдя по всем этим пунктам и разобрав их подробно именно на подготовительном этапе и решить со всеми нюансами, можете без препятствий приступать к процессу монтажа.
Монтаж калитки
Встроенная в полотно калитка является неотъемлемой частью каркаса. Лучшим вариантом для ее местоположения станет центр воротного полотна. Ее монтаж выглядит следующим образом.
- 1) К базовому полотну привариваются две вертикальные планки из труб. Одна из них должна находиться на расстоянии около одного метра от края базового каркаса, а вторая на таком расстоянии от первой, чтобы между ними спокойно размещалась калитка.
- 2) Делается каркас калитки из труб. Сварка его частей осуществляется отдельно от общей конструкции каркаса воротного полотна. Высота калитки должна быть такой, чтобы она могла вписаться в общее полотно и была удобной для использования, а ширина может варьироваться от 80 см до 1 метра.
- 3) Производится усиление ворот посредством профильных труб.
- 4) К калитке привариваются петли. Размещают их таким образом, чтобы калитка открывалась внутрь, в противном случае она будет мешать работе всего механизма.
- 5) Далее конструкция покрывается составом, препятствующим образованию ржавчины.
- 6) После этого производится грунтовка всей конструкции в целом.
Преимущества и недостатки откатных ворот
Преимущества:
- простота открывания, не требующая больших усилий;
- разумная себестоимость изделия;
- легко поддается автоматизации;
- нет необходимости фиксировать ворота в открытом состоянии, ветер их не закроет, как распашные.
Недостатки:
- для изготовления необходимо приобрести специальную фурнитуру, ее можно изготовить и своими руками, но качество изделия гарантировать может только специалист высокой квалификации;
- для отката потребуется место;
- под сами ворота заливается прочный фундамент, который увеличивает материальные расходы.

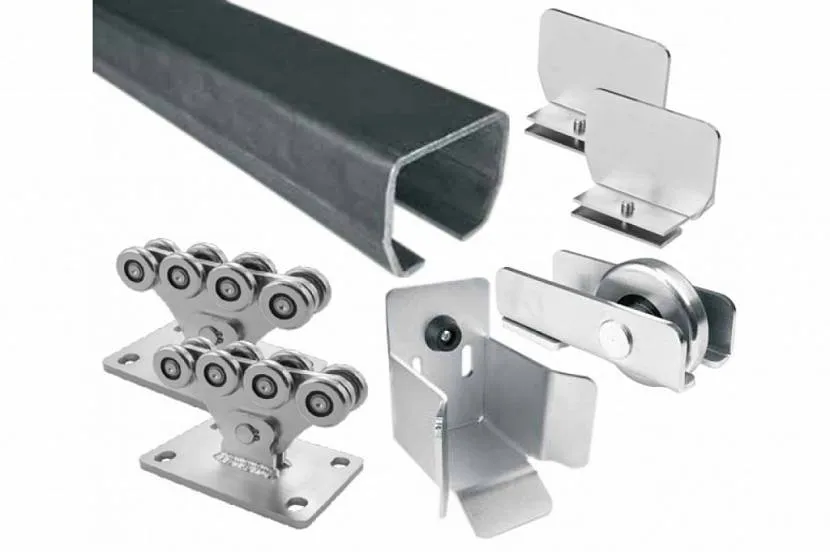

Фурнитура для откатных ворот
Что касается участка для отката, то его длина рассчитывается по следующей формуле:
L = H x 1,4,
где L – длина ворот, H – ширина воротного проема в свету.
Повышающий коэффициент можно взять 1,33, но не меньше. Почему именно такая длина участка выбирается. В принципе, она равна длине самих ворот. Все дело в том, что в конструкции есть так называемый хвостовик. Он выполняет функции противовеса самому воротному сооружению, чтобы оно не завалилось в процессе перемещения. Да и само смещение с хвостовиком намного легче.
Если участок отката попадает в этот размерный диапазон, или он больше, то смело можете заниматься изготовлением и установкой откатных ворот. Если отрезок территории сделать это не позволяет, то придется выбирать другой тип въездных ворот.
И еще несколько тонких моментов, касающихся хвостовика:
- если ширина воротного проема превышает 5,5 м, то хвостовик нужно делать не треугольной формы, а прямоугольной;
- при этом длину этой части воротных конструкций нужно делать в диапазоне 45-50% от размера ширина проема.

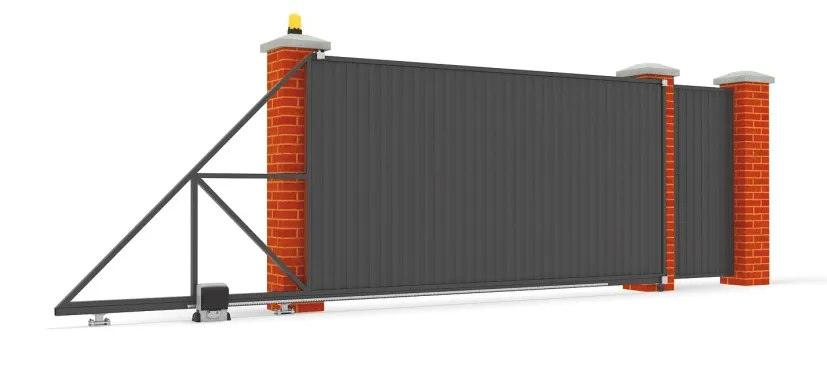

Слева хвостовик, незакрытый отделочным материалом
Плюсы и минусы самодельных конструкций
Популярность самодельных откатных ворот обусловлена их следующими достоинствами:
- Плавным и тихим движением створок.
- Большим сроком службы.
- Наличием автоматизации.
- Устойчивостью к механическим и погодным воздействиям.
- Удобством эксплуатации.
При желании владелец объекта может закрепить на воротах сигнальные лампы с датчиками движения.
Список недостатков состоит из таких пунктов:
- В процессе монтажа приходится дополнительно бетонировать столбы.
- Чтобы избежать перекрытия калитки, для свободного отката нужно обустроить дополнительное место.
- Система роликов нуждается в тщательном обслуживании и очистке от загрязнений.
На самодельные ворота можно установить сигнальную лампочку.
Схемы и чертежи сдвижных ворот без автоматики
Правильно спроектированные и изготовленные ворота должны открываться практически без усилий. Хорошая система роликов вместе с грамотно рассчитанным распределением веса по конструкции в результате дают плавный и лёгкий ход ворот по направляющей балке. Рассмотрим для примера схему, которая описывает все необходимые элементы и комплектующие для откатных ворот.
- Стальные столбы из профилированной трубы размерами 100х100 и высотой 4 метра в бетонном основании
- Металлические столбы устанавливаются в бетонные столбы, изготовленные по технологии ТИСЭ (с расширяющейся подошвой снизу)
- Бетонная лента фундамента, залитая поверх столбов и вмещающая примерно полтора кубических метра бетона.
- Правая колёсная группа
- Левая колёсная группа
- Верхняя колёсная группа для фиксации полотна и дополнительной защиты от падения
- Металлический каркас из профилированной трубы (60х40 или 40х25) с толщиной стенки от 2 до 4 мм
- Рама для калитки, изготовленная из трубы квадратного сечения 100х100 мм и толщиной стенки 3 мм. Крепится к столбу длинными болтами на уровне верхней и нижней граней
- Рама калитки из профилированной трубы. Сечение труб такое же, как у каркаса ворот
- Уровень земли (асфальт, брусчатка)
- Длинный швеллер приварен к нижней балке воротной рамы
- Электропривод (опционально)
- Зубчатая рейка для сцепления с маховиком электропривода
- Место расположения противовеса. Его масса рассчитывается исходя из габаритов воротной базы.
- Платформы для роликовых групп, зафиксированные в бетонном фундаменте с помощью закладных
- Забор из профильной трубы 60х40 или 40х25
- Большие и прочные петли
- Петли для калитки. Также должны быть очень прочными
На данной схеме показан полный комплект необходимых деталей для создания сдвижных ворот. Они могут работать как на автоматическом приводе, так и открываться вручную, без электродвигателя.
Один из самых технологически сложных элементов — это роликовая база. Чаще всего, если есть возможность и ресурсы сделать откатные ворота своими руками, то ролики самостоятельно не изготавливаются. От их прочности и надёжности будет во многом зависеть долговечность конструкции и удобство её использования. А хорошие ролики сделать можно только обладая достаточно высокими навыками работы с токарным станком.
Поэтому, колёсная база сдвижных ворот обычно приобретается отдельно. Её стоимость в районе 10 000 рублей. В эту сумму входит комплект из направляющей балки (от 5 до 7 м), опоры с 8 роликами на металлическом основании, концевой ролик, нижний и верхний ловители ворот, квадратный кронштейн и нейлоновый ролик. Устройство в сборе способно выдерживать ворота весом до 500 кг. На фото ниже для примера изображён комплект Ролтэк Эко 6.
Если есть навык точной обработки металлических деталей на станке, то можно изготовить ролики самостоятельно. Пример готовой колёсной базы с чертежами роликов, которую сделал профессиональный токарь, можно видеть на фото ниже.
При проектировке конкретных ворот важно правильно рассчитать размеры всех деталей рамы, чтобы она не деформировалась под собственным весом в процессе эксплуатации
Особое внимание следует уделить габаритам противовесной стороны, которая будет уравновешивать основную, видимую снаружи часть рамы. Соотношения сторон проиллюстрированы на следующей схеме
Пример грамотно спроектированных откатных ворот с точными размерами проёма и калитки на схеме ниже.
Если смотреть на конструкцию сверху, то расположение элементов будет иметь такой вид.
Комплект фурнитуры, которая потребуется для соединения воротной базы в единую систему, включает в себя такие детали.
В зависимости от устройства конкретной модели ворот, список элементов может быть больше или меньше. Существуют также варианты создания подвесных откатных ворот. В таких конструкциях рама передвигается на роликах, закреплённых сверху. Они перемещаются в верхней горизонтальной направляющей. Неудобства такого варианта в том, что верхняя перекладина ограничивает высоту транспорта, который может проехать под ней. Далее будет рассмотрена методика изготовления и установки простых откатных ворот на основе заводской роликовой базы.
