Как сделать каркасный гараж из металлопрофиля своими руками: чертежи, размеры

Подготовительные работы

Разметка для гаража, чертеж.

Для начала нужно сделать разметку местности.

Чтобы её сделать нужно забить колышки или арматуру, между которой натягивается веревка.

Посередине разметки по периметру копаются ямы в углах, их размер должен быть 0,5 метра/0,5 метра, в глубину также 0,5 метра.

При создании чертежа и строительстве нужно помнить, что часть внутреннего пространства заберут изолирующие материалы.

Для небольших мобильных гаражей достаточно будет составить чертёж самой «коробки».

Фундамент

Фундамент для гаража делается совсем не так, как для дома. В подготовленные ямы нужно вставить трубы и забетонировать в почве. После чего от трубы до трубы копается траншея с глубиной в 30 сантиметров. При необходимости можно установить опалубку, после чего все заливают бетонном.

Чтобы не появились трещины, рекомендуется фундамент и пол армировать. Стоит обязательно сделать фундамент выше, чем будет пол в гараже.

Если вы решили сделать смотровую яму, необходимо, чтобы уровень грунтовых вод был невысоким. Яму стоит выкапывать сразу, можно воспользоваться экскаватором, это упростит и ускорит процесс работы. В яме стенки выравниваются и края бетонируются, также их можно выложить кирпичами. Чтобы было удобнее, рекомендуется сделать ступени или лестницу, чтобы можно было в яму спускаться без затруднения. Только после этого бетонируется пол.

Чтобы сделать освещение в яме, нужно проложить проводку до того, как бетонировать пол!

Далее стоит приварить к столбам поперечные и продольные крепежи, которые делаются из труб либо уголка. Для этого необходима сварка, также можно воспользоваться услугами сварщика. Конструкцию можно сделать комбинированной, это может быть метал и дерево, тогда крепление делается с помощью болтов и саморезов. Каркас делается очень просто — это вертикальные, а также поперечные стойки.

Специалисты рекомендуют использовать листы материала категории С, это специальный стеновой материал.

Когда каркас для гаража готов, можно заняться опалубкой. Для этого на 5 сантиметров засыпается песок, потом щебень, все сверху заливается цементом, это и будет пол для гаража. Пол выкладывают тротуарной плиткой, или просто засыпают щебнем при желании можно оставить и пол из земли.

Каркас для стен должен иметь шаг около 45 сантиметров, но не больше. Чтобы ворота надежно могли держаться на каркасе, стоит приварить перекладины поперек, после чего они соединяются с угловыми трубами каркаса. Если сам каркас сделан качественно и симметрично, то пришить листы будет достаточно просто.

Строим стены и крышу

Построить деревянный гараж своими руками по каркасной технологии – это очень быстро. В этом вы убедитесь сами когда начнете работу.

Монтаж каркаса

Стены начинают возводить с создания каркаса.

Его возводят при помощи деревянных брусьев разного сечения:

для нижней и верхней обвязки используется материал с размерами 100 на 50 миллиметров;
угловые опоры (а в случае большой длины стен и некоторые промежуточные) выполняются из брусьев с сечением 100 на 100 мм. Такой же материал применяется и для стоек у ворот;
для промежуточных стоек можно использовать брусья 50 на 50 миллиметров;
стропила и перекрытие выполняют из материала с размерами 100 на 50 мм

Первым делом создают нижнюю обвязку. Далее, устанавливают угловые стойки. При этом необходимо строго следить, чтобы они были выполнены вертикально. Для этого используют строительный уровень или отвес. Угловые стойки дополнительно закрепляют откосами.

Следующим шагом будет монтаж верхней обвязки. Она крепится к опорным столбам. В брусья верхней обвязки должны присутствовать пазы для балок перекрытия. Далее монтируют промежуточные стойки, шаг между ними должен быть от 50 до 120 сантиметров. Этот размер будет зависеть от параметров листов или плит утеплителя.

Монтируем крышу гаража

Крыша выполняется также в виде каркаса. К балкам перекрытия и верхней обвязки монтируются стропила. Для большей прочности их следует дополнительно закрепить откосам. Далее, поверх стропил монтируется обрешетка. К ней крепится утеплитель, гидроизоляция и кровельный материал.

Часто для гаража выбирается плоский вариант крыши. Такую конструкцию сделать проще и быстрее. В этом случае стропильная система становится ненужной. Достаточно просто уложить брусья перекрытия и на них монтировать все слоя кровельного «пирога».

Но стоит помнить один нюанс. Если вы хотите получить теплый отапливаемый гараж, то плоская кровля вам не подойдет.

Для покрытия крыши можно использовать самые разные материалы. Чаще всего сегодня применяют металопрофиль. Этот материал стоит недорого и легко монтируется. Но если ваша постройка стоит вплотную или в непосредственной близости от жилого дома, то лучше использовать тот же материал, что и на нем. Так вы не испортите внешний вид всего ансамбля.

Теплоизоляция стен

Следующим шагом будет теплоизоляция стен. Для этого можно использовать минеральную вату или пенопласт. Первый вариант более привлекательный. Минеральная вата не горит, и в ней не поселятся грызуны. Но в этом случае следует хорошо продумать гидроизоляцию. В противном случае при намокании минеральная вата потеряет свои теплоизоляционные свойства.

Гидроизоляционный слой крепится снаружи, до отделки внешних стен гаража. Кроме этого, если вы будите отапливать гараж в зимнее время, лучше изнутри смонтировать дополнительный слой пароизоляции. В этом случае испарения не будут проникать в теплоизоляционный слой.

Отделка стен гаража

Далее можно монтировать внутреннюю отделку. Очень часто для этого используют листы толстой фанеры. Но если есть желание, то можно воспользоваться и другим материалом, например, обшить стены вагонкой или панелями. Также на этом этапе устанавливают деревянные ворота для гаража. Их также можно сделать самостоятельно. Каркас выполняется из брусьев, а затем обшивается досками. Поверх можно набить жесть, чтобы сделать ворота более надежными.

Теперь можно приступать к наружной отделке стен. Здесь выбор материала во многом зависит от близости расположения гаража к основным постройкам. Если он стоит вплотную к дому, то лучше использовать тот же вариант материала. Но чаще всего гараж обивают сайдингом или простой вагонкой.

Пол в каркасном гараже

Пол в новом гараже можно оставить как он есть. Но если вы решили его облагородить, то перед укладкой чистового отделочного материала стоит узнать, как близко к поверхности подходят грунтовые воды. Если они глубоко, то дополнительной обработки не нужно.

При близком к поверхности расположении подземных вод, на поверхности пола будут выступать испарения от конденсата. В этом случае перед отделкой лучше «пройтись» полимерной грунтовкой глубокого проникновения.

Деревянный каркасный гараж строиться быстро и без особых трудностей. Но вот его долговечность будет полностью зависеть от качества материала. Лучше приобретать хорошо высушенную древесину. В противном случае она начнет коробиться, и весь внешний вид утратит свою привлекательность. Кроме того, дерево боится огня, влаги и биологического воздействия. чтобы снизить риск преждевременной порчи элементов вашего нового гаража, стоит все детали обработать специальными пропитками.

Утепление металопрофильного гаража

Утепление гаража минеральной ватой

Строительство гаража из металлопрофиля подразумевает его утепление (см. Как утеплить железный гараж и все сделать правильно), поскольку металл обладает высокой теплопроводностью и не сможет сохранить тепло в гараже.

В качестве утеплителя для гаража можно выбрать такие материалы как:

Минеральная вата;
Стекловата;
Пенопласт.

Наиболее распространённым вариантом является минеральная вата, поскольку это экологически чистый материал, не горит и не поддерживает горение, к тому же не портится от воздействия влаги.

Минеральная вата может быть в рулонах или в матах различной толщины. В нашем случае удобнее использовать маты.

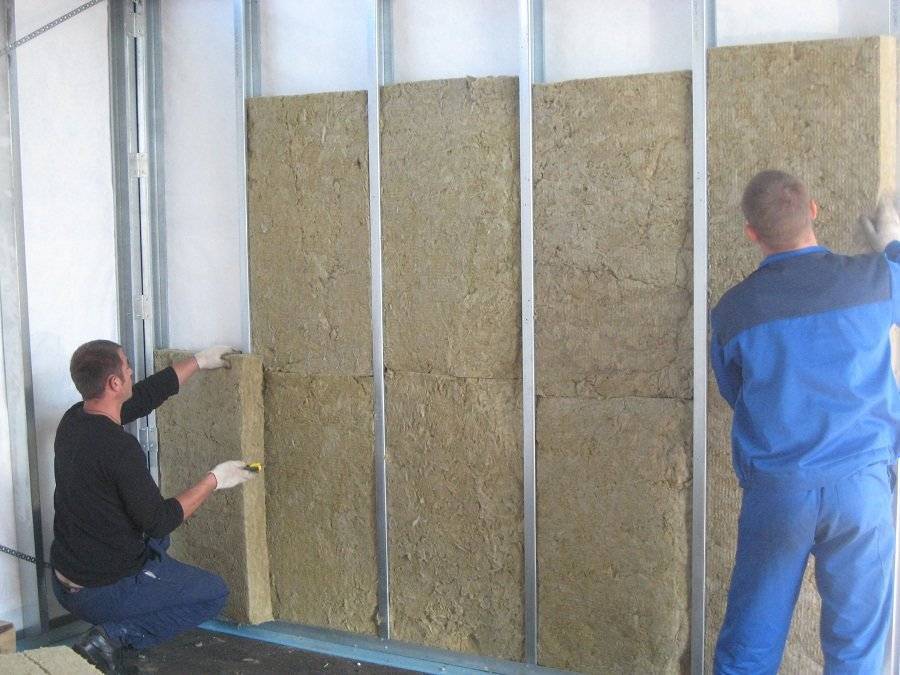

Пример укладки минеральной ваты с последующей облицовкой

Важно помнить, что минеральная вата тоже восприимчива к воздействию влаги, и именно по этой причине стыки между металлопрофилем нужно тщательно герметизировать. Если сомневаетесь в герметичности стыков, то перед укладкой минеральной ваты можно обтянуть каркас дополнительной пароизоляционной плёнкой

В крайнем случае, можно использовать пенопласт, который менее эффективно сохраняет тепло, но зато хорошо переносит влагу.

На этом строительство и утепление гаража закончено. Описанная выше инструкция может быть использована человеком, не имеющим никаких знаний и опыта в строительстве. Для закрепления полученных знаний предлагаем просмотреть представленный ниже видео материал.

Проекты гаражей

Количество проектов 43 Проект навеса «Канопи»

В избранное

32² Общая площадь
4 x 8м Площадь застройки

от 432 000 р. Срок возведения индивидуально

Проект Гараж «Верный друг»

В избранное

24² Общая площадь
6 x 4м Площадь застройки

от 198 900 р. Срок возведения индивидуально

Проект Гараж Кама 143

В избранное

143² Общая площадь
21 x 7м Площадь застройки

от 2 100 000 р. Срок возведения индивидуально

Проект навеса «Мартиника-3»

В избранное

31.8² Общая площадь
6 x 5м Площадь застройки

от 429 300 р. Срок возведения индивидуально

Проект Гараж «Умелые руки»

В избранное

27² Общая площадь
6 x 6м Площадь застройки

от 122 500 р. Срок возведения 1 день

Проект Гараж «Техас»

В избранное

76.95² Общая площадь
8 x 11м Площадь застройки

от 881 400 р. Срок возведения индивидуально

Проект гаража Офферо

В избранное

76.2² Общая площадь
17 x 5м Площадь застройки

от 1 028 700 р. Срок возведения 44 дня

Проект Гараж «8 колёс»

В избранное

33² Общая площадь
6 x 6м Площадь застройки

от 140 850 р. Срок возведения 1 день

Проект Навес на 4 авто

В избранное

89.79² Общая площадь
12 x 7м Площадь застройки

от 1 212 165 р. Срок возведения индивидуально

Проект навеса «Каракас»

В избранное

20.6² Общая площадь
6 x 4м Площадь застройки

от 278 100 р. Срок возведения индивидуально

Проект Гараж со сторожкой

В избранное

37² Общая площадь
10 x 5м Площадь застройки

от 499 500 р. Срок возведения 27 дней

Проект навеса «Тринидад»

В избранное

23.1² Общая площадь
3 x 7м Площадь застройки

от 311 850 р. Срок возведения индивидуально

2 комнаты
1 санузел

Проект гаража Репка

В избранное

105.8² Общая площадь
12 x 6м Площадь застройки

от 1 428 300 р. Срок возведения 58 дней

Проект навеса «Скарборо»

В избранное

40.6² Общая площадь
6 x 7м Площадь застройки

от 548 100 р. Срок возведения индивидуально

Проект Проект Гаража 37м

В избранное

37² Общая площадь
6 x 6м Площадь застройки

от 1 689 915 р. Срок возведения индивидуально

Проект Гараж «Ласточкино гнездо 2.0»

В избранное

22² Общая площадь
4 x 6м Площадь застройки

от 72 650 р. Срок возведения 1 день

Проект Гаража

В избранное

62² Общая площадь
8 x 8м Площадь застройки

от 1 680 000 р. Срок возведения 45 дней

1 комната
1 санузел

Проект AS-2064

В избранное

104.2² Общая площадь

от 1 406 700 р. Срок возведения индивидуально

Есть на выставке

Проект Навес для двух машин «Вокзал для двоих»

В избранное

33² Общая площадь
6 x 6м Площадь застройки

от 170 350 р. Срок возведения индивидуально

2 комнаты
1 санузел

Проект гаража Счастливый случай

В избранное

192.58² Общая площадь
19 x 9м Площадь застройки

от 2 599 830 р. Срок возведения 97 дней

Смотреть все проекты

В статье речь пойдет о гараже из металлопрофиля. Расскажем о том, какой материал можно использовать при сооружении каркаса гаража, о технологии соединения элементов и самого металлопрофиля, как правильно провести расчеты постройки, и необходимы ли для этого чертежи. Если кто-то решил использовать именно эту гаражную конструкцию для автомобиля, то представленная информация будет очень полезной.

Гараж, обшитый металлопрофилем Источник lemeks.ru

Подготовка к строительству

Пример чертежа

Размеры гаража необходимо рассчитывать исходя из размеров автомобиля. На рисунке ниже представлен образец. С учётом свободного пространства, необходимого для хранения инструментов и других принадлежностей в гараже, получается такой план:

Гараж из металлопрофиля: рисуем чертёж

Высота гаража с односкатной крышей до потолка должна быть не меньше 2140 мм.

Выбор качественного материала

Всё зависит от конкретного производителя. Иной раз, проведя рукой по поверхности листа, можно увидеть, как краска и покрытие остаются на пальцах. Чтобы не столкнуться с этим, нужно знать, как правильно выбрать профнастил:

Для строительства гаража вам понадобится стеновой профнастил. Он обозначается как ПС или С. Цифрами в маркировке обозначают высоту волны. Чем она больше, тем жёстче листы материала. Соответственно, выше его цена. Однако в случае с гаражом лучше не экономить и не покупать металлопрофиль марки С 10 или ниже. Лучше купить материал с большей высотой волны.
Что касается толщины самого металла, то оптимально для гаража выбирать листы 0,5 мм. Они могут быть толще — до 1 мм. Однако тогда их вес также увеличится.
Выбирать стоит профнастил проверенных производителей. Дешёвые варианты могут оказаться котом в мешке.
Покрытие металлопрофиля может быть простым лакокрасочным, оцинкованным или полимерным. Предпочтительно выбирать последние два варианта. Они устойчивы к коррозии и служат дольше.

Какие материалы нам понадобятся и сколько

Нам нужен материал для:

фундамента,
стен,
крыши,
ворот,
каркаса,
утепления,
пола (стяжки).

Для стен, крыши и ворот мы используем металлопрофиль. Как рассчитать необходимое его количество? Это зависит от общей площади стен и крыши и размеров листа. Стандартные размеры стенового профнастила — длина 2 м, рабочая ширина 1,1 м. Зная параметры вашего гаража, вы можете легко посчитать количество листов.

Оптимальный тип фундамента под гараж из металлопрофиля — свайный. Он прекрасно выдерживает нагрузку, и является простым для создания. Вам будет достаточно винтовых свай сечением 108 мм. Их нужно вкрутить в грунт, затем наварить на них оголовки и смонтировать несущую раму. Для этого используйте швеллер и профильные рейки нужных размеров.

Каркас стен и ворот ворота гаража будем собирать тоже из металлических профильных реек. Для бетонной стяжки пола понадобится цементный раствор.

Утепление гаража можно выполнить с помощью минеральной ваты или пенопласта. Пенопласт — это недорогой, и поэтому привлекательный вариант. Однако нужно учесть, что он имеет малую механическую прочность, легко возгорается, и может выделять токсичные вещества летом при нагревании. Минеральная вата очень хорошо удерживает тепло и не горит. Однако её использование требует обязательной паро- и гидроизоляции с обеих сторон, чтобы она не накапливала влагу. Мы будем использовать пенопласт как самый простой вариант.

Вам понадобятся саморезы по металлу, металлопрокат — уголки, профильные трубы, деревянные бруски.

Формирование ленточного фундамента

Процедура его создания делится на следующие этапы:

территория, подготовленная для строительства, расчищается от разного мусора и ненужных элементов; наносится разметка, для чего нужно ориентироваться на ранее созданный проект; в каждом углу устанавливаются колышки, обладающие хорошей прочностью; расстояние между колышками должно точно соответствовать тем сведениям, которые имеются в ранее созданном проекте; правильность замеров определяется с помощью лазерного уровня; между колышками натягивается прочная бечевка; по разметке делается траншея, глубина которой равна примерно половине метра; важно убедиться, что стенки траншеи не отклоняются по вертикали и горизонтали; устанавливается опалубка, формируемая из обрезных досок или фанеры; на дне делается подушка из гравия и песка; в опалубку укладывается арматура; заливается конструкция качественным бетонным раствором, созданным непосредственно перед проводимыми работами;

После заливки нужно выровнять поверхность по горизонтали, после чего бетон укрывается полиэтиленом. Высыхает раствор примерно в течение трех дней, после чего можно приступать к последующим работам. Если разобраться в том, как построить каркасный гараж, то даже новичок легко справится со всеми этапами.

Схемы и чертежи

Любое строительство начинается с создания плана, не является исключением этого и монтаж гаража из профлистов. Перед началом установочных работ нужно сделать точный расчет размеров и начертить схему, по которой можно будет легко определить нужное количество материала. Размеры гаража зависят от габаритов транспортного средства и от того, что планируется дополнительно хранить в постройке. Если сооружение будет предназначено только для автомобиля, то в нем достаточно оборудовать место для его стоянки и разместить несколько стеллажей. Как правило, для этого подойдет самый простой проект с размером гаража 4х6 метров.

Чтобы строение получилось не только удобным, но и гармонично вписалось в ландшафтный дизайн участка, при его проектировании важно продумать каждый квадратный метр. Поэтому вначале чертят схему расположения всей конструкции, а затем выполняют внутреннюю планировку. Когда будет известна ширина и длина гаража, можно легко высчитать расход строительного материала

Когда будет известна ширина и длина гаража, можно легко высчитать расход строительного материала

При создании чертежа стоит обратить внимание на то, чтобы несущие трубы были цельными и длинными

Кроме этого, в плане гаража стоит предусмотреть способ соединения труб. В том случае, если металлоконструкция строится для постоянной эксплуатации, и ее не будут переносить в другое место, то желательно для крепления использовать сварку. Что же касается разборного гаража, то для него потребуются специальные крепежные детали в виде гаек, болтов и уголков. Схема гаража должна также включать и чертежи ворот.

Установка гаража из профилированных листов является несложным процессом, но чтобы она прошла быстро и порадовала хорошим результатом, следует приобрести качественный материал и подготовить соответствующие инструменты. Для монтажных работ под рукой нужно иметь:

строительную рулетку или линейку;
дрель и сверла для работы по металлу;
болгарку;
гаечные ключи;
цветной маркер для нанесения разметок.

Что же касается материала, то для установки гаража понадобятся трубы из оцинкованного металла и профиля. Так как на строительном рынке продаются профили с квадратным и прямоугольным сечением, то лучше всего отдавать предпочтение первым. Они просты в монтаже и быстро собираются. Каркас гаража должен быть железный, поэтому, чтобы обеспечить ему хорошую прочность, рекомендуется делать основные стойки из труб диаметром не менее 100 мм. Под каркас конструкции можно укладывать материал сечением 60 мм.

Собираем каркас гаража из металлического профиля

Сборку каркаса каркас гаража из металлического профиля лучше проводить в отработанном десятилетиями порядке:

Начинаем с нижней рамы. Сваренная из труб рама кладется на фундамент. Её нужно выровнять, все стороны должны располагаться горизонтально.
Выставив нижнюю раму по уровню, мы крепим её к фундаменту.
Нужно установить вертикально и закрепить на раме угловые стойки гаража.
Устанавливаем боковые стойки для ворот.
Если расстояние между угловыми стойками слишком больное, устанавливаем промежуточные вертикальные стойки. Не забываем о дополнительных элементах, придающих конструкции жесткость.
Монтируем верхнюю раму гаража.
К верхней раме гаража крепим несущие конструкции крыши.

Если вы собираете каркас на резьбовых соединениях, сначала крепите детали на одну гайку. Контргайки добавите потом.

Наши ребята собирают каркас пристроенного к дому гаража

Сколько стоит построить каркасный гараж?

Основным преимуществом данного строения является его доступная стоимость. Именно поэтому многие владельцы земельных участков предпочитают пользоваться именно этой конструкцией для создания гаража. Стоимость небольшого объекта из древесины с использованием профнастила равна примерно 100 тыс. руб. Если иже делается конструкция для двух машин или для мастерской, то затраты значительно увеличиваются.

Стоимость зависит от того, используются ли для создания каркаса элементы из дерева или металла. Дополнительно учитывается вид фундамента, так как если он будет монолитным, то на его создание придется потратить больше средств, чем на создание ленточного основания. Обшивка оказывает непосредственное влияние на затраты, поэтому при использовании профнастила можно сэкономить много средств. Если же применяются сэндвич-панели, то стоимость гаража будет значительной.

Какой гараж дешевле построить: каркасный или пеноблочный? Если воспользоваться для создания каркасной конструкции недорогими деревянными рейками и профнастилом, то гараж будет дешевле, чем строение из пеноблоков.

Плюсы, минусы использования металла для гаражей

Применение металла как основного материала для постройки гаража имеет такие достоинства:

ценовая доступность;
отсутствие надобности в мощном основании (фундаменте);
простота выполнения работ;
достаточная конструкционная прочность;
возможность перемещения постройки путем последующего демонтажа.

Поскольку каркасы гаражей из профильных труб легкие, то для их постройки можно использовать менее затратные варианты оснований. После окончания работ есть возможность избежать большого количества строительного мусора.

Гараж из профильной трубы имеет и отрицательные стороны, но они носят условный характер:

необходимость в теплоизоляции;
возможное поражение ржавчиной.

Учитывая холодные зимы, в утеплении нуждаются любые гаражи, однако, по сравнению с общей экономией в данном случае дополнительные расходы на теплоизоляционные материалы не будут велики. Второй недостаток легко устраним путем применения коррозионностойких видов металла, покраской либо обработкой специальными веществами. Кроме того, уменьшить сырость поможет качественно выполненная вентиляция в гараже.

Стальные трубы без защитного покрытия подвержены коррозии, поэтому гараж из них будет нуждаться в покраске

Подготовка фундамента

Массивный фундамент для гаража из металлопрофиля не понадобится

Гараж из профнастила – лёгкая конструкция, для которой не требуется мощного фундамента. В большинстве случаев достаточно мелкозаглублённой ленты или плиты. Подойдёт и столбчатый фундамент, оптимальный для пучинистых грунтов.

Поскольку пол в гараже необходимо бетонировать, лучшим выбором будет УШП (утеплённая шведская плита), размеры которой на 20-40 см превышают (со всех сторон) размеры гаража. Таким образом, одновременно получают пол, отмостку и облегчают себе задачу бетонирования подъездных путей.

УШП одновременно является «плавающим» фундаментом, так как находится на песчаной «подушке», компенсирующей подвижки грунта. Это оптимальное решение для участков с высоким уровнем грунтовых вод и глубоким (более 80 см) промерзанием в зимний период.

Преимущества УШП:

монтаж на любом типе грунта;
меньший, по сравнению с обычным плитным фундаментом, расход бетона;
теплоизоляция, препятствующая промерзанию пола гаража;
плита одновременно является полом, что исключает временные и финансовые затраты на его строительство;
в плиту можно укладывать инженерные коммуникации;
быстрый монтаж (в среднем на возведение 100 м2 УШП требуется не более 7 дней).

Полноценный расчёт несущей способности УШП невозможен, так как в российских СНиП и ГОСТ нет такого понятия, как «утеплённая шведская плита». За основу можно брать характеристики стандартной бетонной, усовершенствованным вариантом которой является УШП.

Необходимые материалы:
