Устройство двускатной крыши своими руками
Постройка загородного дома сопряжена с немалыми расходами. Поэтому многие люди ищут варианты удешевления этого процесса за счёт использования современных материалов и технологий. В настоящее время очень популярными стали каркасные здания с двускатными кровлями. Это происходит во многом по той причине, что выполнить такую конструкцию по силам даже человеку с минимальными знаниями строительного дела при соответствующей предварительной подготовке.
Двускатная крыша образуется стропильными фермами треугольной формы, соединёнными между собой продольным верхним брусом (коньковым прогоном) и обрешёткой
Однако сооружение крыши — ответственный момент, требующий серьёзного отношения. Нужно рассчитать:
- правильный угол наклона;
- длину стропил;
- расстояние между ними;
- способы соединения различных деталей между собой.
Без опыта производства таких работ не стоит браться за сложные конструкции, но построить небольшой дом с простой двускатной крышей вполне по силам своими руками.
Ремонт жесткой кровли
Если для покрытия вашего гаража использовалась не смола, а, например, профнастил, то характер ее ремонта будет отличаться. В большинстве случаев, скорее всего, достаточно будет заменить поврежденные листы покрытия. Хотя бывают случаи, когда на крышу упало дерево. В таком случае ремонт будет капитальный, включая и процесс изготовления обрешетки для настила.
Если же выполнить ремонт необходимо частично, то в первую очередь осуществляете демонтаж старого листа и прикладываете новый
Очень важно, чтобы он совпадал по волне. Также важно проследить за тем, чтобы был правильный нахлест. Прикручивается лист специальными саморезами для профнастила
Прикручивается лист специальными саморезами для профнастила.
Если же покрытие из металлочерепицы, то процесс ее ремонта практически идентичен
Единственное что важно контролировать, это замки, которыми соединяется черепица
Следуя таким рекомендациям, вам получится осуществить ремонт кровли. Это значительно сократит затраты, чем пришлось бы возводить ее заново. И при всем этом помните всегда, очень часто покрытие нуждается в частичном ремонте, а это значительная экономия. Но главное, вы сможете все работы проделать самостоятельно.
Дом с двускатной крышей: преимущества
Такая кровля выглядит как две наклоненные друг к другу поверхности, ориентированные по длинным сторонам дома, соединяющиеся наверху в конек. Она замечательно сочетается с классическим домом, имеющим привычную прямоугольную форму.
Среди преимуществ можно отметить:
- достаточную прочность и высоту уклона, позволяющую использовать практически любой кровельный материал;
- легкую и простую конструкцию;
- хорошо вентилируемый чердак;
- уклон скатов, мешающий скоплению осадков.
Уклон кровли является важным параметром для такого типа крыши. Для засушливой местности его оптимальный показатель составляет до 45 градусов. Там, где количество осадков высокое, он увеличивается до 60. При проектировании кровли следует учитывать и господствующие в данной местности ветра: ведь с увеличением угла наклона увеличивается парусность этой части строения.
Черепицу и шифер, например, допустимо использовать лишь в том случае, если он составляет не менее 22 градусов. Конечная стоимость кровли будет зависеть также и от уклона скатов. Чем он больше, тем больше придется потратить на покрывные материалы, и тем выше окажется общая цена.
Особенности конструкции двускатных кровель
Такая кровля состоит из двух наклонных плоскостей, расположенных под определённым углом. По торцевым стенкам устраиваются фронтоны, являющиеся вертикальным продолжением стен. По форме они представляют собой равнобедренные или произвольные треугольники, если скаты устроены под разными углами к горизонтали. В случае устройства двускатной ломаной крыши, фронтоны имеют форму трапеций.
При построении кровли создаётся стропильная система, являющаяся опорным элементом кровельного пирога. Стропильная система может быть выполнена в виде висячих стропил, если внутри коробки здания нет капитальных перегородок. При их наличии устраивается настильный каркас, когда пролёт опирается на три и более точек.
В зависимости от конфигурации здания двухскатная крыша может возводиться по разным схемам
Монтаж

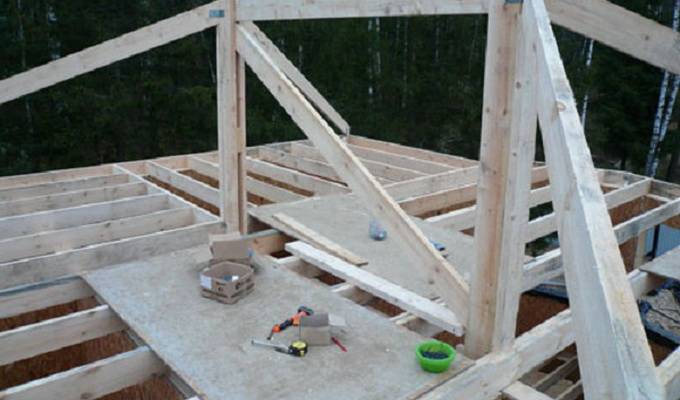

Строительство начинают с возведения наклонного каркаса и дальнейшей сборки по частям. Уложенный по периметру мауэрлат прикрепляется к гаражным стенам с помощью анкерных болтов.
В этом случае лучше установить дополнительную изоляцию, уложив заранее на стену прокладку из рубероида. Затем приступают к стропильной системе.
Следует заготовить брус, длина которого соответствует длине отрезка между расположенными напротив гнездами подпорного бруса. Опору прикрепляют в середине перпендикулярно.
Длина опоры и будет требуемой высотой конька кровли.
Установка стропильных ног производится на уровне конька. Чтобы точно и быстро соединить всю систему с кровельным каркасом, надо отметить на нижних концах врубку подпорного бруса.
Гнезда стыка делаются заранее. Для правильного закрепления стропильных ног их нужно оставить немного длиннее необходимого размера (на 30–50 см).
С целью четкого выполнения работы рекомендуется натянуть шнур. Пары по краям устанавливают с соблюдением шага от 0,6 до 1,2 м. Соединительная планка закрепляется ниже конька.
Обрешетку надо прибивать в направлении, строго перпендикулярном направлению стропил. Плотность обрешетки определяется выбранным в качестве кровельного покрытия материалом на начальном этапе работ, еще при проектировании.
Затем приступают к гидроизоляции и покрытию всей конструкции. На этом процесс монтажа завершается.
Виды крыш и кровельных материалов
Для начала надо рассмотреть какие бывают крыши гаража и после этого выбрать нужный материал и определить из чего сделать крышу гаража. Крыша на гараж вполне может быть сделана самостоятельно, здесь не надо быть большим специалистом, но конечно понятие надо иметь. Причем вы сможете сделать только простые варианты. Для начала надо будет как следует изучить ее конструкцию. Для этих целей можно рассмотреть два самых популярных вида крыш. У каждого есть свои конструктивные особенности.
Внимание: В первую очередь перед покупкой материала надо сделать проект крыши гаража. Тогда в ы сможете правильно просчитать количество материала
Односкатная крыша
Крыша гаража плоская подойдет для не большого помещения.Этот тип крыши наиболее прост в исполнении. Наиболее часто можно увидеть каркасный гараж с плоской крышей. Он довольно легко собирается, при продаже дается инструкция по правилам установки. Так же делается деревянная крыша гаража в строениях, где не большая площадь земли и нет возможности ее увеличить.
- Упором для нее служат стены строения, возведенные до разной высоты, а стропильная система применяется самая простая.
- Уровень наклона данной крыши может варьироваться. Выбирать его следует, ориентируясь на климатические условия (в том числе присутствие постоянно дующих ветров) и выбранного материала для покрытия крыши.
- Угол наклона односкатной крыши может быть сделан от 0 и до 60 градусов. Делать наклон крыши больше этого значения не рекомендуется. Свойства материала, выбранного для покрытия крыши, будут определять величину ее наклона (ската).
Внимание: Чем больше крыша по плоскости, тем больше должен быть уклон. Этим вы уменьшите нагрузку на каркас и осадки будут лучше отводится. Основой для возведения любой крыши являются стропила
Стропильная система делается из хорошо просушенных еловых или сосновых досок и брусьев, которые предварительно пропитываются антисептиком. Именно он служит защитой деревянным конструкциям от огня, сырости, насекомых-вредителей. Для возведения односкатной крови больше других подходит наклонная стропильная система
Основой для возведения любой крыши являются стропила. Стропильная система делается из хорошо просушенных еловых или сосновых досок и брусьев, которые предварительно пропитываются антисептиком. Именно он служит защитой деревянным конструкциям от огня, сырости, насекомых-вредителей. Для возведения односкатной крови больше других подходит наклонная стропильная система.
Двускатная крыша
Гараж на одну машину с двускатной крышей можно увидеть довольно часто. У нас на сайте есть инструкция по ее установке.
- Двускатная крыша гаража кроме эстетических преимуществ имеет и чисто практические. Она дает возможность устроить удобное чердачное помещение. Самая простая по форме двускатная крыша имеет вид равнобедренного треугольника.
- В ее устройстве нет ничего сложного при наличии желания и необходимых материалов и инструментов. Стропильная система и кровельное покрытие – составляющие любой крыши. Стропильные ноги устанавливаются рядами попарно и соединяются верхней частью в районе конька крыши, тем самым образуя ее каркас. Нижняя часть стропил опирается на мауэрлат (горизонтальный брус), который в свою очередь крепится анкерами к стенам строения.
- Ширина крыши и высота ее до конька необходима для расчета количества необходимых материалов. Для расчета высоты конька и длины стропильной ноги нужны замеры ширины стен строения и угла наклона крыши.
- Монтаж стропильной системы делается поэтапно, начиная с укрепления мауэрлата и заканчивая устройством обрешетки для дальнейшего покрытия кровли выбранным материалом. Если мауэрлат крепится на стены строения, сделанные из бетона или кирпича, то между ними необходимо сделать гидроизоляцию(см.Гидроизоляция крыши гаража по всем правилам). В качестве нее может вступить рубероидная подкладка.
Делаем расчеты
Прежде чем приступать к закупке материалов и непосредственно строительству, выполняют подготовку проекта будущей крыши с чертежами конструкций. Вначале определяется, какой тип кровли будет возводиться. Затем следует вычислить уклон скатов крыши. Если речь идет об односкатной конструкции – достаточно тридцати градусов, для других вариантов возможно увеличение угла до большего значения.
Изначально необходимо определиться, в какую сторону будет направлен уклон ската. Рекомендуется его направлять в подветренную сторону, учитывая особенности местного климата.
Возведение и устройство односкатной крыши
Если строительство ведется в условиях ограниченного бюджета, то сделать крышу на гараж лучше с одним скатом. Это надежная, быстровозводимая конструкция, не требующая таких вложений, как двухскатная крыша для гаража. Эстетическими качествами придется в какой-то степени пренебречь — таким утилитарным подходом объясняется непроходящая популярность наклонных крыш с одним скатом.
Расчет элементов конструкции односкатной крыши не представляет труда: стороны лежащего в основе треугольника легко найти с помощью известных геометрических формул. Количество и стоимость необходимых материалов значительно меньше, чем при постройке других вариантов
Немаловажно, что экономия средств не ухудшает надежность конструкции
Сделать крышу гаража своими руками с одним скатом может даже начинающий строитель. Это не займет много времени
Однако важно помнить о недостатках такой конструкции:
- Крыша с одним скатом из-за небольшого уклона подвергается значительной снеговой нагрузке.
- Даже при возможности создания чердачного пространства использование его будет существенно ограничено.
- Могут возникнуть сложности в создании качественной тепловой изоляции гаража. Особенно это касается вариантов, не предполагающих наличия чердака.
Деревянная крыша гаража своими руками
Если бетонные работы кажутся сложными и трудоемкими, крышу гаража можно сделать деревянной. Точнее, деревянной будет стропильная система, само же кровельное покрытие может быть любым – от металлического до керамического.
Односкатная крыша гаража
Это самый простой вариант, не требующий серьезных расчетов и особых строительных навыков. Единственное, что придется учесть при отдельно стоящем гараже – превалирующее направление ветра. Нижний край односкатной крыши должен находиться с наветренной стороны – то есть с той стороны, откуда чаще всего дует ветер. В противном случае сильные порывы могут крышу просто сорвать.
Если же свой гараж пристраивается к дому, даже этот параметр можно не учитывать, ведь верхний край будет лежать на стене дома.
Такая крыша возводится предельно просто:
- На стену дома крепится опорная доска выше уровня стены гаража. При ширине прогона до 4,5 метров стропила будут класться только на опорную доску и стену гаража. Если же ширина гаража планируется до 6 м, придется крепить еще и лежень на одном уровне со стеной гаража, на который будет опираться подстропильная нога, обеспечивающая поддержку длинного стропила.
Если стены гаража кирпичные или бетонные, по верхней кромке крепится мауэрлат из бруса 15х10 см или 15х15 см. Он обеспечивает необходимую прочность всей кровельной конструкции, перераспределяя нагрузку на стену. Чтобы дерево не гнило, брус необходимо обработать антисептиком и подложить под него несколько слоев гидроизоляции.
Стропила к мауэрлату крепятся или с выпуском за стену, или без выпуска. Рассчитать длину стропил и угол наклона можно с помощью таблицы.
Стелется гидроизоляция непосредственно на стропила. Поверх она фиксируется брусками контробрешетки, на которые потом и кладется обрешетка. Гидроизоляция кладется с нахлестом, места нахлеста проклеиваются бутилкаучуковым скотчем. Также в качестве уплотнения можно подложить скотч и под контробрешетку – для герметизации мест прокола.
В зависимости от выбранного кровельного покрытия и угла наклона, обрешетка может бить как сплошной, так и разреженной. Это стоит учитывать, иначе при критических нагрузках кровля может просто провалиться.
Двускатная крыша гаража
Такой вариант для устройства своими руками уже гораздо сложнее и требует серьезных расчетов. Да и материала также потребуется больше. Например, недостаточная толщина стропил может привести к прогибу крыши, как результат – застой снега и лопнувшие стропила из-за веса. И даже при нужной толщине большое количество сучков в брусе способно привести к тем же результатам. Зато и выглядит такой гараж презентабельно, и пространство под кровлей можно использовать для хранения хозяйственного инвентаря.
Принцип устройства двускатной крыши:
- Рассчитывается шаг стропил исходя из длины стропильной ноги и толщины бруса.
Важно определиться с высотой крыши – слишком высокую ветер будет пытаться опрокинуть, а слишком низкую может приподнять.
Собирается стропильная система – треугольники, состоящие из стропильных ног и затяжки. Для гаражей шириной больше 6 метров потребуется более сложная система с использованием ригелей или бабок.
Можно как собирать отдельные элементы на земле, поднимая их по мере необходимости, так и сразу же на стенах. Первый вариант для гаражей подходит больше, так как перекрытие не стелется и ходить в таком случае по краям стен крайне неудобно.
Сначала устанавливаются крайние стропила с торцов гаража. Между ними в самой верхней точке натягивается шнур, определяющий уровень крыши. После этого можно крепить все остальные стропильные ноги. Фиксируются они временными укосинами.
Строительство двухскатной крыши
Двухскатная крыша для гаража имеет форму равнобедренного треугольника. Для фиксации стропил вверху монтируется конёк. Последний может опираться на вертикальные стойки. Стропилины должны выступать за периметр стен для формирования козырька. Для этого к длине ноги обычно добавляют порядка 50 см.
Технология возведения двухскатной крыши:
- Смонтировать мауэрлат – балки из деревянного бруса, установленные на стены по всему периметру здания.
- Сделать крепёжные пазы в мауэрлате для фиксации стропил.
- Изготовить стропила из бруса.
- Собрать «фермы» из стропил в форме треугольника.
- Зафиксировать фермы на мауэрлате с помощью стальных уголков или анкеров.
- Смонтировать обрешётку стропильной системы из досок.
Основная информация, находящаяся на плане кровли
План – это, прежде всего чертеж. Благодаря нему можно разобрать все волнующие вас вопросы на листе бумаге, а понимание и использование необходимого количества материалов существенно сэкономят ваши деньги. В современном строительстве используется уйма разновидностей, например, в качестве покрытия для скатных крыш применяется профнастил, гибкая черепица, ондулин и так далее. Верное количество данных материалов никак нельзя предугадать, а вот рассчитать можно. Что касается плоских крыш, то здесь такая же ситуация, ведь наплавляемая кровля или наливное покрытие также требует расчетов.
Я рассказываю о плоской крыше лишь по нескольким причинам. И основной из них является дешевизна. Благодаря недорогим материалам можно добиться качественной крыши за очень несущественную сумму. К слову, возвести двухскатную крышу будет примерно в два раза дороже.
Итак, что же вы увидите, взглянув на чертеж плоской крыши?
- Разуклонку
- Водосточные воронки (если оформлена внутренняя система)
- Расположение вентиляционных каналов
- Ширину парапета
- Место выхода на крышу
Наверняка вы задались вопросом, а причем здесь разуклонка к плоской крыше? Дело в том, что без нее удаление избыточной влаги, поступающей из атмосферных осадков невозможна, и вам придется проводить просушку основания вручную, а этого явно никому не захочется делать.
Чертежи должны создаваться высококвалифицированными специалистами, которые вложат в него все свои знания. Помимо основных элементов кровли, на планах часто отображают и вспомогательные элементы, например, теплоизоляционные и гидроизоляционные слои, описывают стропильную систему или основание крыши. На некоторых чертежах можно встретить схему расположения кровельного покрытия и места его стыковки. Помните, что чем больше мельчайших деталей вы обработаете, тем качественнее будет ваша крыша.
ВАЖНО: Грамотно составленный план возводимой кровли позволяет использовать в расчетах точные размеры строения. При этом расходы, связанные с перекупкой материала существенно сокращаются
Преимущества двускатной крыши
Под двускатной крышей можно обустроить склад
Часто домовладельцы предпочитают односкатную крышу из-за простоты ее конструкции. Однако у нее есть один минус – восприимчивость к температурным перепадам. Такие кровли более предрасположены к нарушению пароизоляционного слоя, из-за чего внутри здания скапливается конденсат, что неблагоприятно сказывается на состоянии гаража.
Конструкция с двумя скатами обеспечивает своевременный отвод влаги с поверхности. Она равномерно нагревается солнцем, на ней не задерживаются в большом количестве снеговые массы. На чердаке удобно хранить оборудование и инструменты.
У двускатной конструкции больше длина вытяжки, за счет чего улучшается вентиляция. Однако это относится к жилым зданиям, а не к гаражному помещению (в последнем не устанавливают трубу).
Подготовительные работы
Работа над постройкой крыши для гаража – сложная и трудоёмкая. Большая часть операций выполняется на высоте в неудобных условиях, поэтому желательно привлечь помощников. До начала работ нужно завезти и подготовить все материалы. В первую очередь следует заняться пиломатериалами – сложить в штабель, чтобы древесина не деформировалась, и выполнить необходимую обработку.
Обработка состоит в нанесении составов, имеющих противопожарные и антисептические качества – это снизит риск возникновения пожара и придаст материалу стойкость к развитию грибка, биологическому поражению и заражению древесины насекомыми. Антисептические препараты продают готовыми к использованию и в виде концентрированного раствора. Концентрат нужно разбавить водой по прилагаемой инструкции. Чтобы улучшить качество обработки, желательно предварительно обмести от мелких опилок и пыли все поверхности.
Материал покрывают со всех сторон с помощью валика, переворачивая по ходу обработки. После пропитки пиломатериал укладывают в штабель и так выдерживают до впитывания раствора. В это время готовят основание стен для крепления мауэрлата.
Верхний край несущей стены гаража, на которой монтируют мауэрлат, должен быть хорошо выровнен. В первую очередь наверх стены укладывают гидроизоляцию – для этого подойдёт рулонный рубероид. Его кладут на мастику или «на сухую». Крепления мауэрлата размещают между стропилами, желательно устанавливать анкера с шагом 600-800 мм. Так как расстояние между стропилами у нас уже известно, то после крепления мауэрлата делают разметку для стропильных ног.
Основные понятия
Основные понятия о двускатной конструкции Перед началом каких-либо работ необходимо ознакомиться с теорией. Основными составляющими системы стропил являются:
- Мауэрлат. Это фундамент всей конструкции. Его обычно изготавливают из бруса или нескольких досок, которые скрепляются между собой, чтобы образовать монолитный прямоугольник.
- Стропила или стропильные ноги. Это наклонные балки (стороны треугольника), которые идут по всему периметру и отвечают за жесткость всей конструкции.
- Подкосы. Это также балки, которые устанавливаются под определенным углом. Их предназначением является создания опоры для стропильных ног.
- Ригель или затяжка. Поперечная планка, которая является основанием треугольника. Она может быть приподнятой или находиться между краями стропильных ног. Иногда их в конструкции может применяться две.
- Бабка. Это вертикальная планка (высота треугольника). Она крепится между стропильными ногами. Используется в тех случаях, когда ширина крыши превышает 6 м.
- Прогон. Дополнительная балка, которая укладывается параллельно мауэрлату. Она является опорной и применяется в тех случаях, когда необходимо монтировать бабку.
- Кобылка. Применяется в тех случаях, когда скат не выступает на необходимый уровень. Крепится как продолжение стропильных ног. Обычно изготавливается из досок меньших размеров.
- Конек. Место соединения двух ригельных ног в вершине.
- Коньковый прогон. Продольная балка, которая располагается в нижней части конька или служит для примыкания ног.
- Стойка. Доска, которая устанавливается параллельно бабке, но ближе к углу. Служит для равномерного распределения нагрузки и передачи ее на внутренние стены.
- Обрешетка. Рейки, которые крепятся по наружной стороне всей плоскости крыши. Необходимы для того, чтобы обеспечить хорошую фиксацию будущего кровельного настила.
Важно помнить, что некоторые из этих элементов будут необходимы не для всех проектов. Они нужны для того, чтобы увеличить жесткость и устойчивость, когда ширина опорных стен превышает 6 м
Также при такой ширине обычно выбирают висящие стропила, если ширина больше, тогда уже нужны будут опорные.
Утепление мансардных крыш гаража
Утепление необходимо начинать с устройства обрешетки, которая расположена снизу. Ее прибивают с шагом в пятнадцать – тридцать сантиметров. Лучше всего для утепления брать минеральную вату или же пенопласт.Подобный материал продают в рулонах (вата) или плитах:
Утеплительный материал необходимо укладывать на нижнюю обрешетку сверху. Сделать своими руками теплоизоляцию не представляет труда
Но и здесь есть свои нюансы, которые стоит учитывать.
Во-первых, нужно обратить внимание на то, чтобы утеплитель прилегал к стропилам плотно. Если используют вату, то лучше следить за тем, чтобы она лежала внахлест.
Вату крепят с помощью степлера к обрещетке
Затем на утеплитель укладывают материал для гидроизоляции. Как правило, мембрана имеет несколько сторон: одна из них пропускает влагу, а вторая нет.
Преимущества двускатной крыши
Под двускатной крышей можно обустроить склад
Часто домовладельцы предпочитают односкатную крышу из-за простоты ее конструкции. Однако у нее есть один минус – восприимчивость к температурным перепадам. Такие кровли более предрасположены к нарушению пароизоляционного слоя, из-за чего внутри здания скапливается конденсат, что неблагоприятно сказывается на состоянии гаража.
Конструкция с двумя скатами обеспечивает своевременный отвод влаги с поверхности. Она равномерно нагревается солнцем, на ней не задерживаются в большом количестве снеговые массы. На чердаке удобно хранить оборудование и инструменты.
У двускатной конструкции больше длина вытяжки, за счет чего улучшается вентиляция. Однако это относится к жилым зданиям, а не к гаражному помещению (в последнем не устанавливают трубу).
Стропильная система вальмовой крыши гаража своими руками (с фото)
Четырехскатная вальмовая крыша отличается своими особенностями. Два ската, расположенные напротив друг друга, трапециевидной формы, а другие два — треугольные. Последние называются вальмами. Стропильная система вальмовой крыши достаточно сложная, в нее входят диагональные (накосные), центральные (рядовые) и угловые (нарожные) стропила.
Для возведения вальмовой крыши в первую очередь проводится разметка и выполняются отметки. По центру всей конструкции располагается конек. Наносные стропила несут на себе основную нагрузку. Их изготавливают из досок такой же толщины, что и у конькового бруса.
Одним концом стропила гаража с вальмовой крышей прикрепляют к коньковому брусу, а другой их конец оказывается за пределами постройки. Центральные стропила располагаются в направлении от каждого конца конька к стенам. По скатам от концов конькового бруса идут промежуточные стропила, однако на вальмах их не должно быть. Крепление коротких стропил выполняется с соблюдением одного и того же угла наклона.
На первом этапе работ по возведению вальмовой крыши своими руками производят установку вертикальных стоек. С их помощью поддерживают вертикальный брус, последующее крепление выполняется по системе укосов. Далее приступают к монтажу диагональных стропил, которые делают одинаковой длины. Свесы кровли должны быть длиной 60—70 см
Необходимо обратить внимание на стыковку конька, вальмы и диагональных стропил
Системой предполагается продуманная установка накосных стропил, а также определенная последовательность монтажа рядовых стропил, во время которого необходимо соблюдать шаг в 60-65 см. Рядовые стропила прикрепляют к мауэрлату и коньку врубкой. Стяжками и ригелями выполняют дополнительную фиксацию.
Как видно на фото, вальмовые крыши покрывают любым видом кровельного материала: это может быть глиняная черепица или рубероид, укладываемые в два слоя.
Строительство крыши гаража: как сделать односкатную кровлю своими руками
Перед тем как сделать односкатную крышу гаража, нужно установить в проемы стен балки и заложить из сверху кирпичом. В том случае, если крепление планируется делать достаточно прочным, его выполняют с применением металлических скоб. Располагаются балки на расстоянии примерно 1 м друг от друга. Вверху прибивается обрешетка. В ее качестве можно использовать шалевку или же обрезную доску. Прибивать ее необходимо так, чтобы не было крупных щелей.
После этого при возведении односкатной крыши гаража своими руками укладывается гидроизоляция, в качестве которой обычно применяется рубероид. Кровельный материал прикрепляют в направлении снизу вверх с перекрытием на 10-15 см.
Как видно на фото, гараж с односкатной крышей покрывается шифером, для этого используются специальные шиферные гвозди. Чтобы укладка получилось по всем правилам, углы шифера подрезаются.
Типы гаражной кровли
В первую очередь, нужно будет сразу определиться, какой гараж нужен – отапливаемый или же обычная коробка. И только после этого можно будет делать выбор по типу крыши:
- Плоская кровля – нужно будет заливать бетонное перекрытие, либо использовать уже готовые плиты, для чего понадобится привлечение к работе спецтехники и рабочих.
- Односкатная кровля – делается просто, поэтому чаще всего и выбирается при возведении гаража своими руками.
- Двухскатная кровля – потребует не только большего расхода строительного материала, но и наличия хотя бы простых навыков в строительном деле.
От того, какого типа кровля будет выбрана, будет зависеть и качество утепления всего сооружения:
- плоская кровля — ее утепляют непосредственно сверху по бетонной плите;
- односкатная кровля – теплоизоляционный материал укладывается между стропилами;
- двухскатная кровля – утепляется по принципу этих же работ с односкатной крышей, но можно проложить теплоизоляционный материал и в горизонтальном перекрытии гаража.
Обратите внимание: выбор типа кровли гаража нужно осуществлять еще до начала строительных работ, на стадии проектирования. В зависимости от того, чему отдается предпочтение, нужно будет подбирать и тип фундамента
Особенности проектирования и расчёты
Стропильная система односкатной крыши представляет собой ряд уложенных параллельных деревянных наклонных балок. Сами стропила становятся основанием для обрешётки под укладку кровельного покрытия.
В основу проектирования крыши закладывают расчёты таких параметров, как:
- угол наклона и его направление;
- форма и конструкция стропил;
- сечение и длина несущих балок;
- сложность конструкции ферм;
- теплоизоляция.
Угол наклона и его направление
Чем больше угол, тем круче уклон крыши. Минимальная его величина определяется в соответствии со СНиПом 2.01.07-85*. Пользуясь его картой и таблицей, определяют максимальную снеговую нагрузку в месте строительства бокса и основное направление ветров.
На основании этих данных находят в соответствующей таблице оптимальный угол наклона кровли. Направление наклона крыши выбирают в сторону преобладающих ветров с тем, чтобы силовой поток воздушных масс прижимал книзу крышу.
Кроме этого, наклон крыши должен способствовать быстрому сходу тающего снега, а также соответствовать определённому виду кровельного покрытия:
- от 10 до 200 – профилированный настил;
- более 200 – шифер, ондулин, натуральная черепица;
- от 250 – металлочерепица.
Форма и конструкция стропил
Стропила, подстропильные ноги, опорные балки, лежени и подкосы изготавливают из трёх видов древесины:
- Цельный брус.
- Брёвна.
- Клееный брус.
Цельный брус
Стропила и подстропильные элементы изготавливают из бруса. Это самый популярный материал для монтажа кровельных систем.
Брёвна
В редких случаях опорную часть кровли гаража возводят из брёвен. Для этого используют стволы деревьев ø 15 – 20 см, очищенные от коры и обработанные антисептиками.
Клееный брус
Материал обладает повышенной несущей способностью, но «боится» повышенного уровня влажности. Такие стропила обойдутся дороже, чем балки из цельного бруса и брёвен.
Если высокая часть крыши располагается над воротами гаража, то стропила удлиняют свесами с кровельным покрытием с целью защиты от осадков место въезда и выезда автотранспорта из бокса.
Сечение и длина несущих балок
Стандартный размер гаражного бокса равен 3 х 6 м. Длина стропил, в случае прокладки в длинную сторону, будет примерно равна 6,2 – 6,5 м, в зависимости от длины свесов. Нередко стропила монтируют параллельно плоскости ворот бокса. Тогда балки изготавливают длиной 3,2 – 3,4 м.
При длине более 6 метров несущая балка с остальными элементами образует рамную опорную конструкцию – ферму. Что касается сечения несущих балок, то при длине пролёта до 3,5 метров (с учётом свесов) достаточно использовать цельный или клееный брус 50 х 150 мм, или брёвна ø 150 мм. При длине 6 метров и более использую брус сечением 50 х 200 мм или брёвна ø 200 мм.
Сложность конструкции ферм
Ферма отличается от простой стропильной системы тем, что внутри рамы устанавливают одну или две дополнительные распорки (подстропильные ноги). Их функция заключается в том, чтобы максимально разгрузить пролёт стропил. Такие стропильные системы называют висячими.
Различные решения конструкции ферм представлены на нижнем рисунке. На нижнем фрагменте рисунка представлена схема перекрытия кровлей пролёта гаража длиной от 12 до 16 метров. Такие гаражи строят для предприятий, содержащих свой автопарк.
Теплоизоляция
Утепление кровли имеет смысл, если бокс будет отапливаться. Для этого устанавливают котлы различной конструкции, электрообогреватели или протягивают трубы к радиаторам от домового котла. В любом случае, чтобы удержать тепло внутри гаража нужно утеплять не только пол, стены, но и потолок.
Так как рулонный материал утеплителя бывает шириной 1м и 1,2 м, то шаг между балками выдерживают в этом размере по осям. Утеплитель при укладке плотно занимает своё пространство, не оставляя щелей. Теплоизоляционные маты толщиной 50 мм укладывают внахлёст, в три слоя.
Во втором варианте, когда односкатная крыша гаража представляет собой железобетонные плиты, уложенные под наклоном на стены разной высоты, утепление кровли производят следующим образом:
- по периметру крыши устраивают борта высотой 150 – 200 мм. Это может быть продолжением кладки стен или специальные щиты из листового материала;
- сухую поверхность плит очищают от грязи и мусора;
- застилают плёночной пароизоляцией;
- всё засыпают керамзитом толщиной 100 – 150 мм;
- засыпку уплотняют подручными средствами;
- поверх делают стяжку из цементного раствора марки не менее М 150 и толщиной 50 мм;
- стяжку укрывают мягкой кровлей на битумной мастике.
Подведем итоги
- Для защиты помещения гаража требуется надежная и прочная кровля.
- Крыши для гаражей бывают односкатными и двускатными.
- Угол наклона односкатной кровли определятся в зависимости от выбранного кровельного материала.
- При возведении двускатной кровли главным моментом является правильный расчет системы стропил и точный чертеж.
- При монтаже кровли надо соблюдать установленную последовательность действий.
- В качестве кровельного материала можно использовать рубероид, шифер, оцинкованное железо, поликарбонат и т.д.
- Независимо от выбранного кровельного материала требуется гидроизоляция.
- В регионах с холодным климатом надо позаботиться и о теплоизоляции кровли гаража.
В заключение
Возведение дома своими силами, тем более возведение крыши, является весьма серьезной и ответственной задачей. Как правило, подобные работы, если нанять мастеров, стоят больших денег, поэтому каждому хочется сэкономить, причем значительные средства. На самом деле, при желании, а также наличии некоторых элементарных навыков работы с деревом, это абсолютно доступно для каждого. Тем более что потребуется минимальный набор строительных инструментов, а также помощник, без которого никак не обойтись.
Второй вариант монтажа применим и в том случае, если площадь крыши небольшая. Монтируя сразу все элементы на месте, можно обойтись без подъемных механизмов, хотя времени на весь процесс может уйти значительно больше.
