Монтаж проводки
После подготовки расходных материалов, можно начинать монтировать электропроводку, однако будьте осторожны, чтобы не удариться током. Для этого перед тем, как провести электричество, нужно обесточить квартиру.
Напомним, согласуйте свои действия с управляющей компанией, чтобы не нарушить правила многоквартирного дома и его обслуживания, так как вы будете вносить изменения в прежнее внутреннее состояние балкона.
Куда подключить кабель
Стандартно есть два варианта, куда можно подключить кабель при электромонтаже, чтобы запитать его:
- К центральному распределительному щитку. Стандартно рекомендуют использовать этот способ всегда, однако есть основной минус – вам придется проводить кабель через всю квартиру, из-за чего нужно будет делать ее полный ремонт.
- К ближайшей розетке. Можно запитать провод у ближней промежуточной станции, чтобы не делать полный ремонт.
Провести кабель после его подключения можно под плинтусом или под пластиковыми окнами, там есть отверстие, забитое монтажной пеной, поэтому его легко восстановить. Сделать это можно шуруповертом с длинной насадкой.
Замаскировать провод достаточно легко, если проводить его на балкон от розетки, которая находится близко, однако если проводить его от распределительного щитка (а находится он около входной двери), придется ремонтировать большую часть квартиры, что часто смотрится неаккуратно.
Первый способ: открытая проводка

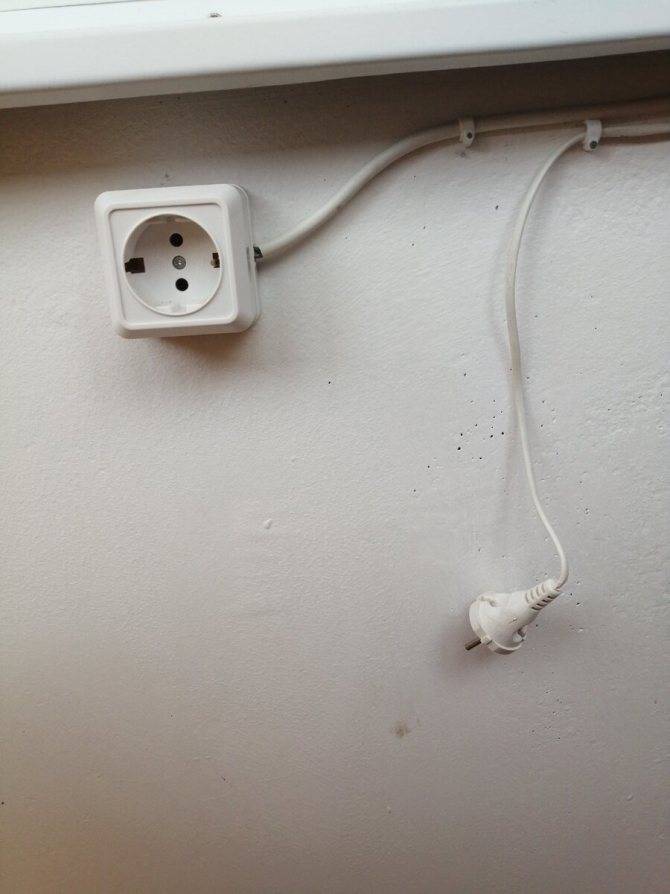

Можно использовать способ монтажа, который подразумевает выведение кабелей по поверхности стены и потолка. Они видны, поэтому часто их делают прозрачными, чтобы они немного сливались со стеной и внешней обстановкой.
Сделать открытый способ электромонтажа можно достаточно быстро:
- Используются для работы прозрачные кабеля, которые аккуратно распределяются по стене и закрепляются специальными фиксаторами.
- Чтобы смотрелась техника аккуратнее, можно провести провода в отверстии под подоконником пластикового окна или под плинтусом. Из этих мест можно незаметно вытянуть кабеля, подвести их к розеткам и свету.
- Установить розетку можно на полу, чтобы провода были абсолютно незаметны.
Часто используется способ на деревянных балконах, или когда не нужно скрывать монтаж при непостоянном использовании лоджии. Делать методику достаточно просто, поэтому сделать ее можно за один день без особых затрат времени. Демонтаж также проводиться просто, так как все кабели легкодоступны, поэтому можно отремонтировать дефекты света.
Второй способ: закрытая проводка
Если вы выводите электропроводку через лицевую сторону потолка и стены не всегда это смотрится аккуратно. Второй метод подразумевает создание небольшого углубления в стене и помещение в него всех кабелей. Они укладываются компактно, а затем оставшееся пространство закрывается.
Технология несложна, однако она занимает много времени:
- Сначала подготавливается поверхность стены, а затем перфоратором в ней проделывается небольшое углубление. Его диаметр не составляет больше пятнадцати миллиметров, но на его образование часто уходит несколько часов.
- Все кабели между собой компактно закрепляются изолентой или другими материалами, а затем укладываются в подготовленное отверстие.
- Оставшееся пространство замазывается алебастром, чтобы аккуратно скрыть неровность стены.
- В конце можно сделать ремонт, чтобы незаметно скрыть пораженную область – наклеить обои, покрасить стену или другие методы декора.
Результат абсолютно визуально не заметен, поэтому часто используется при обустройте современных лоджий. Но сделать его сложно, так как приходится выдалбливать стену, на что затрачивается день или больше, несмотря небольшую величину отверстия.
Внутренняя разводка балконного помещения
Чтобы сделать розетку и провести свет на балкон или лоджию, необходимо выполнить ряд подготовительных мероприятий. Если все расчеты будут выполнены верно, тогда монтаж не вызовет особых сложностей даже у неопытного электрика.

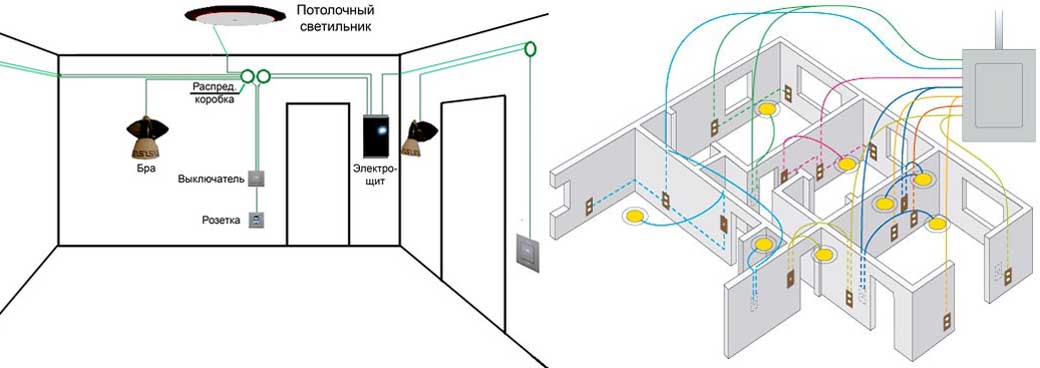

Составление электромонтажной схемы
С целью упрощения задачи следует взять лист бумаги и схематически разместить все выключатели, розетки и осветительные приборы, которые планируется установить на балконе. Причем рисовать схему лучше в масштабе, чтобы иметь возможность точно просчитать необходимую длину провода.
При составлении схемы необходимо учитывать все конструктивные элементы балкона – двери, окна, потолок и мебель
Для расчета высоты монтажа выключателей и розеток следует полагаться на удобство их эксплуатации. В советские времена выключатели монтировались на уровне головы. Сегодня их принято размещать в 90-100 см от пола, чтобы для включения света не приходилось высоко поднимать руку. В ситуации с розетками выбор зависит от внутреннего обустройства балкона. Обычно точки питания размещают в 30 см от уровня пола, чтобы они меньше бросались в глаза. Хотя если такое расположение вызовет определенные неудобства в силу пожилого возраста жильцов или проблем со здоровьем, вполне рабочим вариантом будет монтаж розеток на уровне выключателя.
Нюансы выбора коммутирующих элементов
Обычно покупка розеток и выключателей для лоджии или балкона является сугубо личным делом хозяев квартиры, которые подбирают аксессуары в соответствии с дизайном помещения. Тем не менее следует учитывать некоторые нюансы при выборе коммутирующих приборов:
- При наличии заземляющего контура необходимо выбирать розетки с дополнительным защитным контактом.
- Если на балконе планируется выращивание цветов, розеточные отверстия должны быть закрыты специальной крышкой, которая предотвратит попадание влаги на токопроводящие контакты.
- Регуляторы света (диммеры) не работают с люминесцентными и некоторыми светодиодными лампами, управление которыми осуществляется с помощью драйверов.
- Выключатели с подсветкой не всегда корректно работают с люминесцентными лампами, вызывая их мерцание даже в выключенном состоянии.

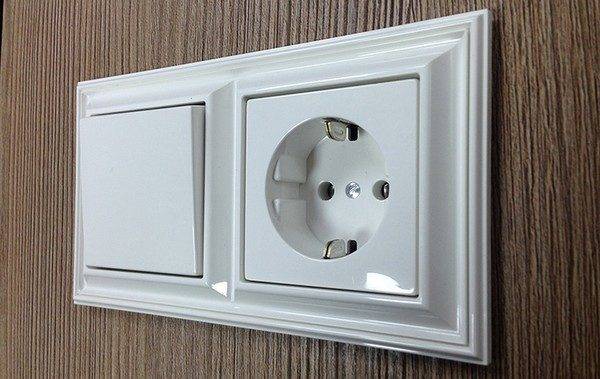

Сдвоенный блок розетка-выключатель – одно из наиболее популярных решений для балконов и лоджий
Этапы монтажа
После составления схемы и приобретения необходимых аксессуаров можно приступать непосредственно к разводке, которая выполняется по следующей технологии:
- От квартирного щитка, распределительной коробки или комнатной розетки сделать проводку на балкон. Кабель завести через стену, для чего предварительно просверлить сквозное отверстие. При этом подключать начало провода к источнику тока не нужно, эта процедура будет выполняться после завершения всех монтажных работ.
- Согласно электромонтажной схеме, на балконе проложить штробу или кабель-канал. Просверлить отверстия под распредкоробку, которая устанавливается непосредственно возле ввода, и монтажные коробки для коммутирующих элементов.
- В подготовленные каналы уложить электрокабель, крепление которого выполнить с помощью дюбель-хомутов.
- Установить и подключить розетки, выключатели и осветительные приборы. В распределительной коробке выполнить соединение внутренней и наружной проводки.
- Выключить главный автомат, обесточив квартиру, и подключить концы вводного кабеля к источнику тока.
- Проверить работу выключателей и розеток на балконе.
Алгоритм электрификации балконов и лоджий
Светильники для освещения балкона какие предпочесть
Широкий выбор приборов освещения с одной стороны облегчает задачу выбора, с другой – наоборот, усложняет. Трудно остановиться на каком-то одном варианте – подсветка на балконе при помощи светящегося шнура, монтаж бра или поворотных ламп, точечные светильники или комбинированный тип?

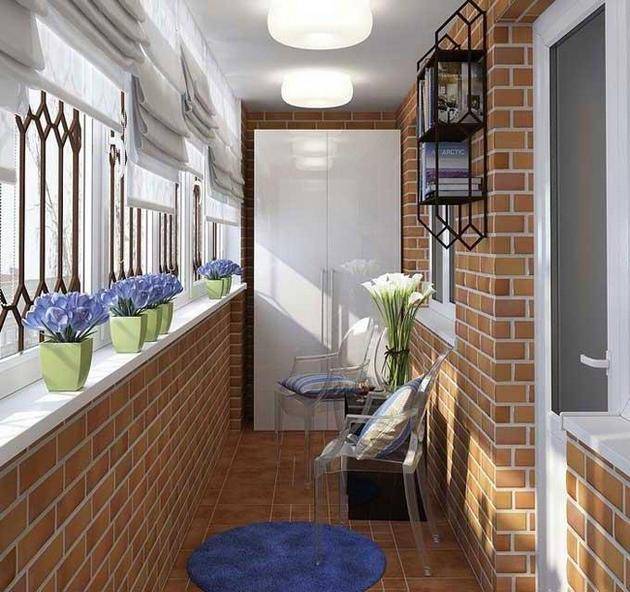

Освещение балкона можно организовать с помощью любых из перечисленных выше приборов, для максимальной функциональности стоит продумать всё заранее и составить подобие проекта.
Комбинированное освещение
Лучше всего для полноценного отапливаемого застеклённого помещения себя показывает комбинированный тип.
Основной свет может быть не слишком ярким, приглушённым, для этого можно использовать бра или люстру с матовым плафоном. А в местах, где требуется можно установить дополнительные источники – точечные светильники или поворотные лампы направленного света. Такой вариант хорош при оборудовании на дополнительной полезной площади рабочего кабинета.
Освещение для небольшого балкона
При минимальной ширине балкона можно использовать для подсветки неоновый шнур. Это отличный вариант для маленького, но уютного помещения, где приятно отдохнуть.
Такой тип освещения балкона, спроектированный и осуществлённый самостоятельно, не доставит проблем:
- он экономичен;
- легко монтируется;
- есть возможность выбрать цвет подсветки;
- долговечен;
- обеспечивает мягкий равномерные свет по всей длине шнура.
Также неоновый шнур или иначе – светопровод можно использовать как в качестве единственного источника освещения, так и в комбинации с другими вариантами.
Комбинация из торшера и поворотных ламп
В этом случае основную роль играют поворотные лампы, их можно установить таким образом, чтобы осветить все важные участки. А торшер станет источником приятного мягкого приглушённого света в период вечернего отдыха.
Расположение и направленность поворотных светильников стоит продумать заранее для большей практичности.
Этот вариант потребует не только проведения электричества для ламп, но и монтажа розетки, в которую будет включаться торшер.
Как сделать освещение на своём балконе максимально энергоэффективным
Для начала стоит задуматься о комбинировании разных источников света, так можно пользоваться различными светильниками для своего балкона, не тратя электроэнергии на освещение неиспользуемых в данный момент зон балкона.
Рассчитывая сумму на покупку ламп, помните о том, что скупой платит дважды. Не экономьте на качестве, сделайте свой выбор в пользу экономичных изделий. К ним относятся:
- Люминесцентные энергосберегающие лампы;
- Светодиодные источники света;
- Неоновые светопроводы.
При организации освещения на балконе и монтажа ламп своими руками будьте осторожны. Не соединяйте провода из разных материалов (алюминиевый с медным), проводите работы только при выключенной подаче питания и следуйте инструкциям по установке приборов. Для проведения работ используйте специальные инструменты и приспособления.
Проведение электричества на балкон от розетки
Подключение к источнику электричества может показаться самым сложным. Если недалеко есть распределительная коробка, подключение нужно делать к ней. При отсутствии таковой следует использовать розетку. На деле все манипуляции оказываются простыми даже для начинающих электриков.
https://youtube.com/watch?v=1J2DLrEOUiw
Важно точно знать расположение фазы, ноля, что можно легко проверить индикаторной отверткой. После выключения питания квартиры следует подключить фазу и ноль на балконе к соответствующим проводам, которые были протянуты от розетки. После установки электророзеток комнату можно будет назвать жилой, а ремонт — полностью завершенным
После установки электророзеток комнату можно будет назвать жилой, а ремонт — полностью завершенным.
Практическая часть
Для начала нужно обесточить квартиру, где будет выполняться работа. Также следует провести операции, что не допускают подачу напряжения по ошибке. Помните, что такая «ошибка» может стоить жизни!
Потому обязательно (!!!) соблюдайте правила техники безопасности! Чтобы проверить, правильно ли обесточено помещение, — используйте мультиметр (авометр/тестер).
Теперь необходимо сделать возможным прокладку коммуникаций от того места (источника), где будет запитан провод (розетка/коробка/распределительный щит). Что это значит? Выполнить подготовку можно двумя способами:
- Установить специальные кабель-каналы на стене. Можно (а если меняете напольное покрытие, то даже нужно) использовать и плинтус с кабель-каналами.
- Проштробить стены под проводку.
В данном контексте стоит упомянуть следующие статьи, которые вам, уважаемый читатель, будут весьма полезны:
- «Четыре способа штробить стены под электрическую проводку»,
- «Как спрятать провода на стене красиво»,
- «Как сделать розетку в стене и при этом остаться в живых».
При этом, когда будете проделывать отверстие в несущей (!) стене, которая разъединяет комнату с лоджией (или балконом), имейте ввиду, что диаметр отверстия должен быть таким, чтобы в него могла войти гофра (если кто не знает, — это такой защитный рукав для электрических проводов). И не попадите в арматуру. В статье о штроблении стен об этом написано.
Таким образом и следует прокладывать провод. По возможности избегайте резких поворотов провода. В идеале это должна быть строго прямая линия. Но, как это обычно и бывает, — от идеала реальная ситуация далека. Потому, если уж пришлось делать поворот (а, скорее всего, — придется), то угол должен составлять строго 90°. Электрический ток не создан для того, чтобы дрифтовать на поворотах. Все-таки это не sportcar.
После того, как провод будет проложен до места назначения, — необходимо сделать отверстие для розетки (это в том случае, если вы решили установить розетку). Чтобы сделать отверстие в стене (даже если она монолитная) — используйте специальную насадку для дрели-перфоратора, которая как раз и предназначена для подобных целей. Главное — не попадите в арматуру. Купить такую насадку можно с любом строительном магазине в отделе инструментов.
Теперь нужно подключить электропроводники к соответствующим клеммам электрооборудования и коммутировать распределительную коробку.
Вот мы, в принципе и разобрались с тем, как сделать свет в балконном помещении. И да, если после прочтения текста вы все-таки не совсем поняли, о чем идет речь и что к чему (или совсем не поняли), — не беритесь за это дело. Это опасно для неопытных мастеров. Доверьте эту работу профессиональным мастерам.
Электропроводка на лоджию своими руками
После застекления лоджии или балкона хозяин жилища получает дополнительное помещение. О том, как правильно провести электрику – пойдет речь в статье. Вполне естественно, что застеклив балкон, у хозяина возникает желание сделать его полностью пригодным для жилья, то есть провести электричество. Следует отметить, что если остекление выполнено без утепления, а отопление еще не подведено, электромонтаж осуществляется в строгом соответствии с существующими нормами безопасности.
Провести свет, конечно же, можно и на незастекленный балкон или лоджию, но тогда все электромонтажные работы придется осуществлять в соответствии с нормами внешней проводки. Причем сам светильник должен обладать степенью климатической защиты как минимум IP44, а выключатель нужно устанавливать в помещении. Розетки же на незастекленном балконе не рекомендуется устанавливать вообще.
Занимаясь самостоятельной электрификацией застекленной лоджии, необходимо учесть, что вся электрика, даже при очень хорошем качестве остекления, будет постоянно подвергаться воздействию низких температур и влаги. Учитывая эти факторы, необходимо устанавливать изделия, степень климатической защиты которых IP21 и выше.
В ситуации, когда на балконе присутствуют элементы декоративной отделки, или предполагается их наличие в будущем, провод рекомендуется прокладывать в гофрированной трубе. Если же декоративной отделки на балконе нет, то целесообразнее будет прокладывать провод в кабель-канале с двойной изоляцией (к примеру, ШВВП-2 х 0,5). Не рекомендуется делать открытую проводку на хомутах или скобах.
Если в помещении имеется провод с заземлением, то есть электромонтаж сделан по 3-проводной схеме, то и на балкон целесообразнее выводить аналогичную линию питания. Розетка в этом случае монтируется с заземляющим контактом, а в лампочке или светильнике заземляющий провод необходимо соединить с корпусом.
Что касается места установки выключателя и розетки, то здесь выбор основан на личных потребностях и нюансах планировки. Следует лишь помнить, что высота монтажа выключателя должна составлять минимум полтора метра от пола, а розетки не менее 80 см.

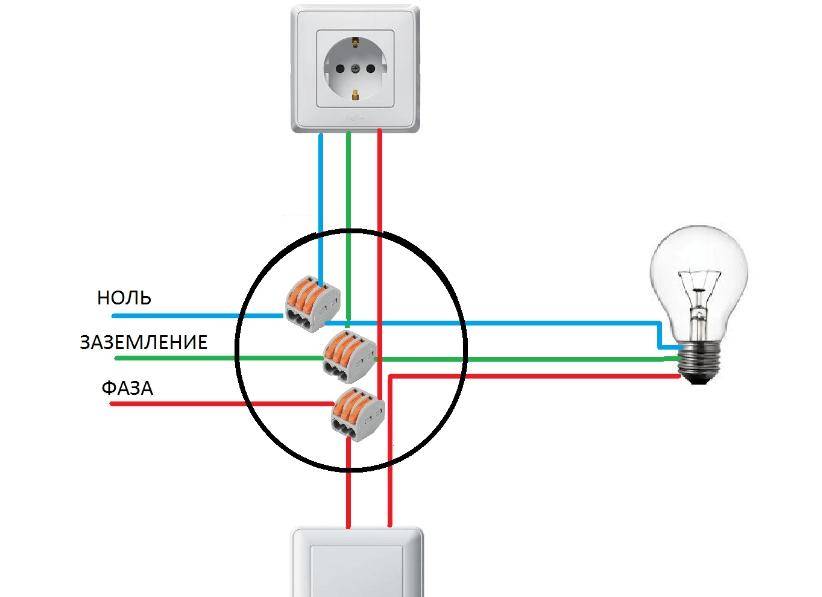

Далее устанавливается распределительная коробка, в которую укладываются все провода. Их, как правило, восемь: два от розетки, два от выключателя, два от светильника и двойной сетевой кабель. Крепить лучше всего под потолком (отступив примерно 15 сантиметров).
Подключение осуществляется посредством провода в кабель-канале, который можно закоммутировать прямо на клеммы розетки. Естественно, что линия питания должна быть оснащена устройством защитного отключения. Завершив вышеописанные процедуры, необходимо восстановить электропитание и сразу же, не откладывая, проверить работает ли система. Если все в порядке: выключатель работает, светильник горит, а в розетке есть напряжение, то лоджия полностью готова к эксплуатации.
Напоследок нужно отметить, что на балконе или лоджии не рекомендуется использовать приборы высокой мощности. Нагрузка на провод диаметром 0,5 мм2 не должна превышать 1,3 кВт. В случае же, если их присутствие и постоянная эксплуатация необходимы, то следует использовать дополнительное устройство защитного отключения.
Почему важно своевременно обслуживать электропроводку?
Электропроводка состоит из множества проводов, соединений и электрического оборудования, которое обеспечивает работоспособность приборов и механизмов. Провода являются основными…
Установка электрической проводки в помещении
Когда появляется необходимость проведения ремонта, многие люди задаются вопросом – как правильно и безопасно произвести замену электропроводки. Для…
Семь советов монтажникам по электромонтажу
Качественная электропроводка может стать результатом исключительно грамотного монтажа и профессиональной деятельности специалиста. Как известно, электрика – такое дело,…
Крепление люстры своими руками
Существует большой выбор всевозможных осветительных приборов, которые необходимо монтировать к потолку. Основной и не теряющий свою популярность осветитель…
Универсальный проект электропроводки для дома, офиса и квартиры
Электромонтаж – одно решение для дома, офиса и квартиры Устройство электропроводки в загородном доме, офисе или городской квартире…
Самостоятельная установка
Выбор материалов зависит от конкретной ситуации. Монтаж освещения на балконе своими руками разбивается на этапы в зависимости от его вида.
Подбор материалов и инструментов
Для прокладки проводки потребуются следующие материалы:
- кабель: лучше использовать модель с 3 медными жилами и сечением 1,5-2,5 мм. Также стоит выбрать кабель в мягкой изоляции, который легко гнется и практически не деформируется;
- клеммы: они соединяют провода между собой;
- кабель-канал: это пластиковая деталь, в которой будет лежать кабель. Представляет собой вытянутый прямоугольник с открывающейся верхней крышкой;
- крепежные элементы: это могут быть дюбеля и саморезы;
- распределительная коробка: от нее отходит кабель. Лучше всего расположить ее внутри квартиры;
- монтажные коробки: в них «прячут» переключатели и розетки.
Помимо материалов потребуется заранее приготовить некоторые инструменты:
- перфоратор для просверливания дыр в стенах и прокладки отверстия для самого кабеля;
- мультиметр для определения напряжения;
- рулетка, отвертки, плоскогубцы.
Как сделать освещение с проводкой и без нее
Свет на балконе может питаться как от электрической сети, так и от батареек. В первом случае потребуется заранее проложить проводку, во втором — только запастись батарейками.
Важно! Перед прокладкой проводки необходимо рассчитать напряжение с небольшим излишком и отключить электричество в квартире
Прокладка проводов может производиться 2 способами — открытым и закрытым. В первом случае провода не прячутся и могут выступать элементом декора, во втором — убираются в стену. Открытая проводка обычно прокладывается, если убрать ее в стену невозможно без дополнительного ремонта.
Открытая проводка прокладывается в несколько этапов:
- Необходимо отмерить нужное количество провода и отметить места, где будут проложены штробы, светильники, розетки, кабель-каналы (если они будут);
- Далее проштробить (просверлить насквозь) стену, через это отверстие протянуть кабель из квартиры на балкон;
- Проложить кабель-каналы по выбранной схеме между розетками и переключателями, протянуть внутри проводку и объединить все элементы в единую цепь;
- Проверить уровень напряжения в сети;
- Заделать штробы раствором, закрыть кабель-каналы;
- Подключить сеть к выключателю на участке ввода.
Прокладка скрытой проводки схожа с прокладкой открытой, но имеет одну особенность — провода проходят внутри стены в специальных каналах и могут проводиться только до окончания отделочных ремонтных работ. При работе вместо кабель-каналов используют гофрированные трубы, защищающие от намокания и возгорания, крепления производят специальными зажимами.
Важно! После завершения работы необходимо протеститовать освещение и только после закончить отделку, иначе при возникновении проблем ремонт придется переделывать. При желании можно обойтись без проводки. В этом случае не потребуется сверлить стены или протягивать и укладывать провода — вся осветительная система будет работать от батареек или аккумуляторов
Трех батареек обычно хватает на 100 часов работы, но это усредненное значение: оно зависит от мощности ламп, их количества и самого источника питания
В этом случае не потребуется сверлить стены или протягивать и укладывать провода — вся осветительная система будет работать от батареек или аккумуляторов. Трех батареек обычно хватает на 100 часов работы, но это усредненное значение: оно зависит от мощности ламп, их количества и самого источника питания
При желании можно обойтись без проводки. В этом случае не потребуется сверлить стены или протягивать и укладывать провода — вся осветительная система будет работать от батареек или аккумуляторов. Трех батареек обычно хватает на 100 часов работы, но это усредненное значение: оно зависит от мощности ламп, их количества и самого источника питания.
Смонтировать такую системы можно в несколько шагов:
- Выбрать светильник и место его расположения;
- Закрепить его на выбранном месте и подключить к источнику питания;
- При необходимости установить дополнительные элементы, например, датчик движения.
При выборе освещения для балкона необходимо учитывать многие нюансы: застеклено пространство или открыто, закончен там ремонт или продолжается, как будет использоваться помещение
Не менее важно решить вопрос с питанием: лампы могут работать от батареек и электросети, провода могут идти поверх стены или в ней
Общие рекомендации по проведению работ
Помимо нюансов при различных способах прокладки электрики на балконе, существует также ряд общих рекомендаций, которые будут полезны при монтаже осветительных элементов. Вот они:
На открытом балконе лучше устанавливать настенные светильники, притом выключатель расположен в квартире. Также следует помнить о том, что сам светильник должен быть предназначен для использования на улице. Обычные комнатные бра покупать нельзя — они не рассчитаны на воздействие влаги и других атмосферных осадков.
Если помещение планируется использовать как зону отдыха, то оптимальным вариантом станут ночники, точечные светильники, бра. Рассеянный мягкий свет в теплых тонах поможет расслабиться и отдохнуть.
Если балкон или лоджия будет использоваться как мастерская или рабочий кабинет, то рабочая зона должна быть хорошо освещена: добавьте там несколько дополнительных светильников — настенных или точечных.
Чтобы в шкафу было проще сориентироваться и найти нужную вещь, туда тоже можно вмонтировать светильник или провести освещение на лоджии — к примеру, наклеить светодиодную ленту. Это быстро, просто и не расходует слишком много электроэнергии. К слову, светодиодную ленту используют и в других частях балкона — она создает приятную глазу подсветку на балконе. Притом монтируется она очень просто, а стоит не слишком дорого.
Подготовительные работы
Перед тем как провести розетку на балкон или лоджию, необходимо подготовить трассу, вдоль которой будет уложен ведущий на балкон провод. Существует два варианта решения данной задачи:
Скрытая прокладка
От ближайшей к балкону розетки, находящейся в смежной комнате, в стене в направлении балкона с помощью бура и перфоратора прокладывается канал (штроба).
Как можно сделать розетку на балконе с помощью скрытой проводки
Открытая прокладка
Штробление стен сопровождается образованием большого количества мусора и пыли, поэтому многие предпочитают более чистый способ – прокладку провода в открытую. Для этого на стену с помощью дюбелей прикручивают кабель-канал, в котором и будет уложен провод. Дюбели можно завинчивать с шагом в 400 мм. Недостаток открытой прокладки состоит в том, что короб с проводом оказывается на виду.
Как вывести розетку на балкон в этом случае? После того как вопрос о прокладке провода вдоль стены будет решен, приступают к выполнению отверстия в стене между комнатой и балконом. Разумнее всего делать это именно в той точке, где будет установлена балконная розетка. Учитывайте при этом, что оптимальная высота установки розетки над полом составляет 80 см. Диаметр отверстия должен быть такой величины, чтобы в нем помещалась гофрированная труба.
После того, как отверстие будет выполнено, его расширяют со стороны балкона с помощью специальной круглой насадки для перфоратора до размеров, необходимых для установки подрозетника. Затем в отверстие заводится гофрированная труба (согласно требованиям нормативов, она не должна контактировать с горючими утеплителями). Теперь можно приступать непосредственно к установке розетки.
Надо заметить, что в определенных случаях возможно крепление розеток без подрозетников непосредственно к обшивке. А как это сделать правильно показано на видео.
Watch this video on YouTube
Монтаж нескольких розеток
Случается, что на лоджии требуется установка нескольких розеток, прочих точек потребления электричества. В этом случае придется делать распределительную коробку, откуда будет выполнена разводка на иные электроприборы.
Правила установки коробки следующие:
- Место расположения — ближе к потолку, на 20 см от него.
- Кабель — только медный, надежный, сечение 3 – 4 кв. мм.
- Тип коробки — исходя из количества электроточек, под стиль ремонта.
- Питание — от розетки в комнате.
- Наличие УЗО — обязательно, позволит произвести отключение электричества при коротком замыкании.
Навесить провода от коробки к розеткам можно при помощи небольших гвоздиков. Более эстетично сделать мелкие штробы и пустить кабель по ним.
