Проверка реле на работоспособность мультиметром

Как проверить автомобильное реле на работоспособность мультиметром

Причиной неработающего электрооборудования в автомобиле (например, бензонасос, подогрев сидений, обогрев стекол, электростеклоподъемники и т.д.) может быть неисправное реле. Рассмотрим простой способ, как проверить автомобильное реле на работоспособность своими руками.

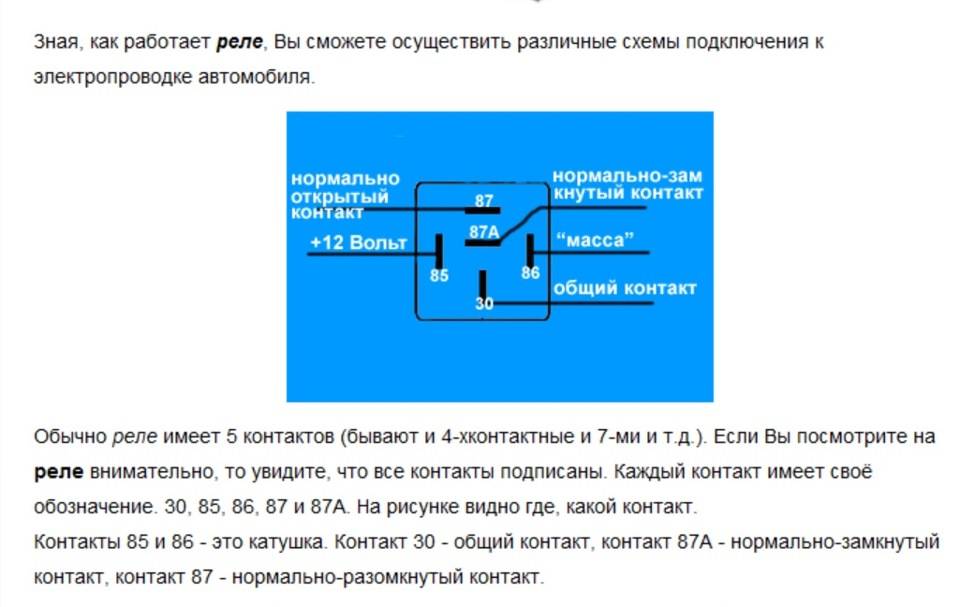

Схема включения 4-х и 5-ти контактного реле:

Чтобы проверить реле необходимо (все контакты реле подписаны, а силовые контакты обычно имеют желтоватый оттенок):

• Подать напряжение 12 В (например, от аккумулятора) на выводы обмотки катушки реле (управляющие контакты 85 и 86).
• Измерить сопротивление (мультиметр в режиме омметра) между силовыми выводами (30 и 87).

Если реле рабочее, то во время подачи напряжения будет щелчок, и сопротивление станет близким к нулю (бесконечно малым). В противном случае реле неисправно и его необходимо заменить.

Особенность проверки 5-ти контактного реле: контакты 30 и 88 должны быть сомкнуты, а при подачи напряжения на управляющие контакты (85 и 86) должны размыкаться. В противном случае реле неисправно.

Процесс проверки реле также представлен на видео:

Напомним, другой причиной неисправности электрооборудования в машине может быть обрыв проводки или короткое замыкание. Определить причину можно также при помощи мультиметра.

Ключевые слова: универсальная статья

Источник

Как подключить мультиметр к предохранителю и как проверить его тестером

Проверка предохранителей выполняется время от времени в автоматах щитовых комнат квартир или в автомобилях. Сделать это можно с помощью простого тестера или мультиметра.

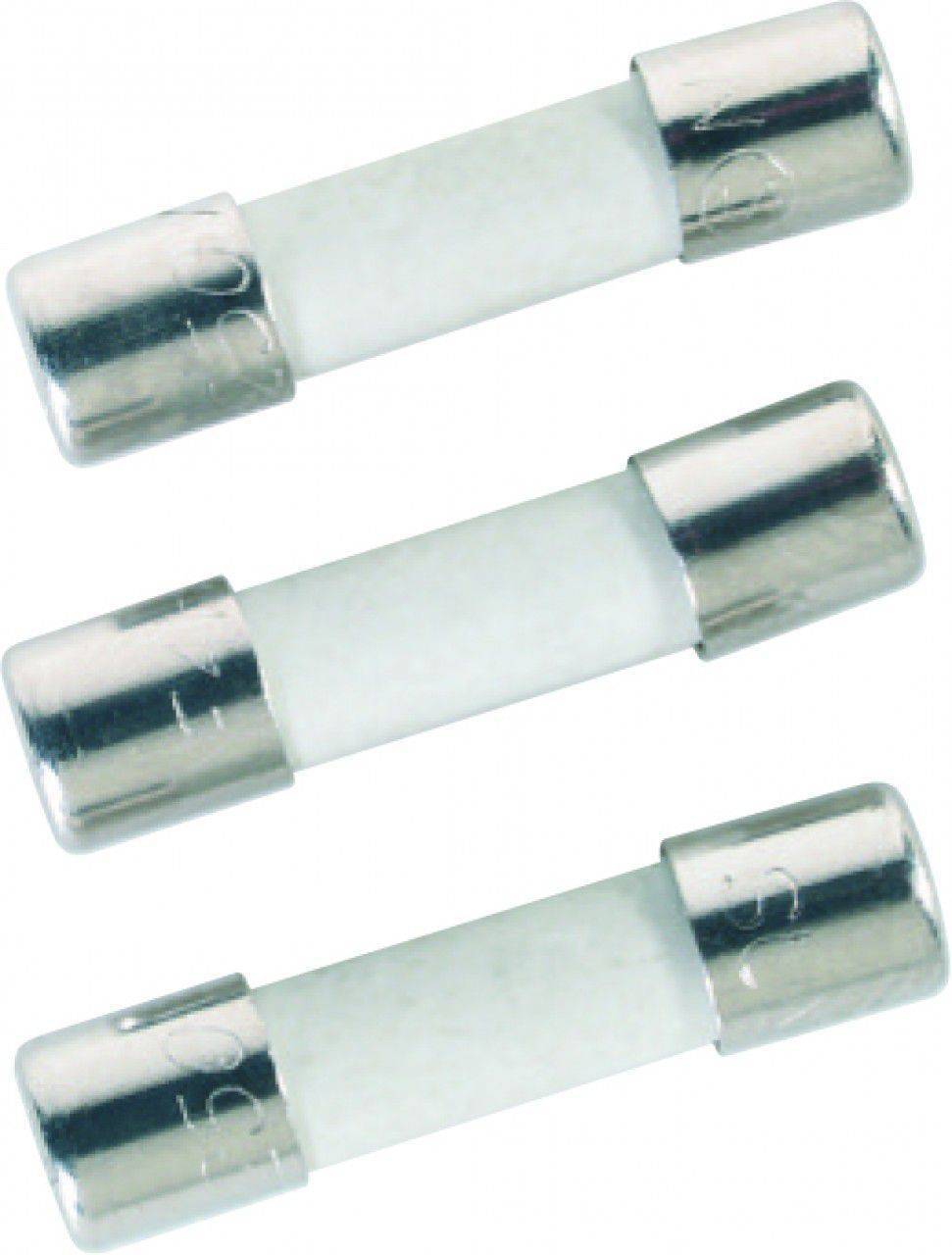

Для начала нужно разобраться с типом электропредохранителя. Они бывают патронными и плоскими. Первый имеет форму цилиндра, и продолжительное время использовался в домах и в электроприборах. Этот цилиндр имеет два металлических контакта, с помощью которых он и включается в сеть последовательно. Второй часто используется в автомобилях последние несколько десятков лет. Внешне он похож на вилку провода, так как конструктивно он выглядит как кусочек пластика с торчащими из него контактами.

После этого следует понять, как работает мультиметр. Это прибор, который измеряет силу переменного и постоянного тока, сопротивление и напряжение. С его помощью можно проверить работоспособность любых электроприборов и их элементов. Касается это и электропредохранителя.

Важно! У мультиметра и тестера есть два контакта с положительным и отрицательным знаком. Для проверки он пропускает по контурам прибора или его элемента небольшое количество электричества от своей батареи и проверяет, сколько его вернулось на другой контакт. Подробная пошаговая инструкция по проверке выглядит следующим образом:

Подробная пошаговая инструкция по проверке выглядит следующим образом:

• Убедиться, что устройство выключено и вынуть предохранитель из прибора или автомобиля;
• Включить мультиметр и должным образом настроить его. Установить переключатель на измерение сопротивления (Ом). Можно заранее скрестить положительный и отрицательный щупы и посмотреть на значение. Параметр измерения электропредохранителя должен получиться практически идентичным. Также можно измерить силу тока вместо сопротивления. Для этого ручка поворачивается в соответствующем направлении (А);

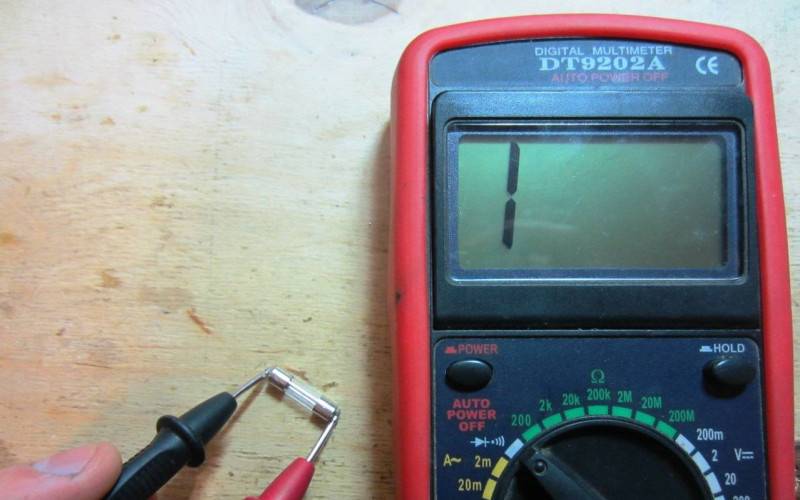

• Прикоснуться обоими щупами мультиметра к ножкам электропредохранителя одновременно и зафиксировать значение измеряемого параметра на экране;
• Если при измерении сопротивления ничего не появилось, то это означает, что элемент расплавился и вышел из строя. При измерении силы тока у нормально функционирующего предохранителя мультиметр должен постоянно издавать пищащие звуки. Если элемент перегорел, и в нем нет контакта, то прибор при прозвонке будет «молчать».

Таким образом, электропредохранитель в современной технике — важная и нужная вещь, способная защитить приборы и человека от воздействия большой силы тока, образовавшейся в результате короткого замыкания. Проверить такой элемент цепи на работоспособность можно и простым тестером или мультиметром.

Электроника в автомобиле с каждым годом становится все сложнее, и электрические цепи включают в себя все больше элементов. Практически все они связаны друг с другом тем или иным образом, и выход из строя одного из элементов может привести к поломке других. Чтобы этого избежать, в автомобиле начали устанавливаться предохранители, задачей которых является защита электрических цепей от короткого замыкания. Разрушаясь, предохранители разрывают цепь, тем самым отключая ток и защищая устройства, состоящие в ней.

Замена реле холодильника

Замена реле в холодильнике проводится в сервисном центре или самостоятельно в домашних условиях. Для проведения работы требуется тестер и отвертка, которой выполняется демонтаж элемента.

Снятие реле

Самостоятельно снять устройство можно с учетом нижеприведенных моментов:

• Перед проведением любых работ устройство должно быть отключено от сети, после чего нужно подождать некоторое время для обесточивания всей системы.
• Тип РТП снимается путем простого отсоединения контактов. Реле на холодильник для пуска двигателя часто устанавливается без изоляции контактов, что становится причиной появления окиси на контактах. Поэтому могут возникнуть проблемы с демонтажем.
• Заменить устройство можно с учетом того, каким образом оно крепится. Применяются заклепки, винты и защелки. Выкрутить винты можно отверткой, защелки отжимаются.

Тип применяемого метода крепления во многом зависит от модели холодильника. Заменить механизм можно самостоятельно только путем подбора реле с учетом характеристик оборудования.

Выбор реле

Проведя проверку механизма, часто можно обнаружить, что нужно провести его полную замену. Пусковое реле холодильника выбирается с учетом нижеприведенных моментов:

• Технических характеристик, которые указываются в инструкции по эксплуатации.
• По параметрам установленного двигателя.
• Механизм продается по различной цене: от 500 до 3000 рублей.

Производители указывают то, какие должны устанавливаться механизмы.

Подключение реле

Подключить к компрессору можно самостоятельно. Работа проводится по следующей схеме:

• отключить электроприбор от сети;
• подождать несколько минут для полного обесточивания оборудования;
• открепить шланг водоснабжения от задней стенки и отодвинуть, чтобы случайно не повредить;
• выкрутить крепежные элементы, фиксирующие защитную панель, убрать в сторону;
• старое пусковое реле удалить, если его нет, найти местоположение на компрессоре;
• подсоединить разъем к новому устройству;
• вставить на положенное место;
• подключить провода согласно маркировке;
• зафиксировать пусковой механизм винтами, защелками;
• поставить заднюю панель на место, прикрутить;
• прикрепить шланг водоснабжения, зафиксировать;
• включить в электрическую сеть для проверки.

После этого проводится установка исправного устройства. Сложная схема подключения предусматривает подключение дополнительных проводов, за счет которых осуществляется управление устройством.

Если холодильник работает не стабильно и проверяли реле, есть вероятность выхода из строя одного из важных узлов. Невысокая стоимость механизма позволяет заменить его быстро и без существенных затрат. На момент установки нового устройства нужно быть аккуратным, так как неправильное подключение может привести к неисправности.

Параметры выбора

Покупая твердотельное реле, стоит обращать внимание на следующие параметры:

• Стоимость — от 100 до 12 тысяч рублей.
• Число фаз — одна или три.
• Предельный ток нагрузки — от 10 до 500 А.
• Коммутируемый уровень напряжения. Здесь возможно четыре диапазона — от 5 до 220 В (постоянный ток), от 24 до 380 В, от 48 до 480 В, от 24 до 480 В. Последние три диапазоны характерны для устройств, работающих на переменном токе.
• Сигнал управления — переменный ток (от 80 до 280 В, от 100 до 280 В), постоянный док (от 3 до 32 В), сопротивление от 0 до 560 кОм (2 Вт), аналоговые сигналы — ток от 4 до 20 мА или напряжение от 0 до 10 В (постоянное напряжение).

Виды и характеристики

В зависимости от используемой элементной базы реле-регуляторы делятся на следующие виды:

• Микроконтроллерные или микропроцессорные. Их особенность заключается в заложении во встроенную микросхему рабочего алгоритма. Используются в дорогостоящих автомобилях, например, BMW или Audi.
• Релейные основываются на переключении контактов реле для отсечки и стабилизации показателей электрической сети.
• Интегральные реле нашли широкое применение в автомобилестроении. Принцип работы основывается на твердотельных переключательных деталях или интегральных полупроводниковых.
• Гибридные транзисторно-релейные устройства и просто транзисторные базируются на полупроводниковых элементах. Активно использовались в промышленности до начала 90-х годов.

Интегральное реле

Микропроцессорное реле

По исполнению конструкции делятся на следующие виды:

• Внешние реле представляют собой отдельные устройства, которые устанавливают на кузовных конструкциях.
• Встроенные коммутирующие детали являются неотъемлемой составляющей генераторов.
• Совмещенные или гибридные. Их особенность заключается в совмещении с щеточным узлом электрического генератора.

Как прозвонить реле

Готовим мультиметр. Ставим его в режим измерения сопротивления на 200 Ом. Замыкаем щупы, на дисплее вместо 1 должен появиться 0 — мультиметр исправен и готов к работе. Для четырёхконтактного реле. Проверяем сопротивление на контактах 85 и 86. Оно должно составлять от десятков до сотен ом.

Проверяем сопротивление на контактах 30 и 87. Без напряжения на 85 и 86 мультиметр должен показывать 1.

Подаём на 86 и 87 управляющее напряжение. Замеряем сопротивление 30-87. Должен быть 0. Реле исправно.

Для пятиконтактного реле порядок такой. Без управляющего напряжения тем же порядком проверяем цепь 85-86. Должно быть значение от десятков до сотен ом.

Затем проверяем сопротивление цепи 88-30. 0 на дисплее свидетельствует о правильной работе реле. Между контактами 30 и 87 должна быть единица. Равно как и между 88 и 87.

Подаём управляющее напряжение на 85 и 86. Проверяем контакты в том же порядке. Для цепи 30-88 мультиметр должен показать 1. Для цепи 30-87 — 0. А для 88-87 — 1.

Если всё так — реле исправно.

Проверка и замена реле-регулятора напряжения ВАЗ 2107

Проверить реле-регулятор можно и в условиях гаража, однако для этого потребуется несколько инструментов. Вот они:

• мультиметр бытовой (уровень точности устройства должен быть не ниже 1, а шкала должна быть до 35 вольт);
• ключ рожковый на 10;
• отвёртка плоская.

Простой вариант проверки регулятора

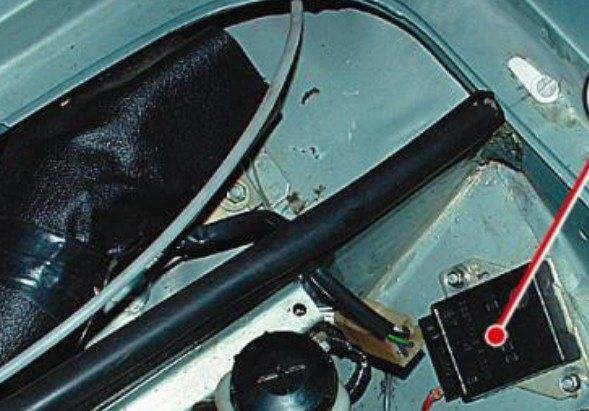

Первым делом реле-регулятор необходимо снять с автомобиля. Сделать это не составит труда, он крепится всего на двух болтах. Кроме того, при проверке придётся активно использовать аккумулятор, так что он должен быть полностью заряжен.

1. Двигатель автомобиля заводится, фары включаются, после чего мотор работает на холостом ходу в течение 15 минут (скорость вращения коленвала при этом не должна превышать 2 тыс. оборотов в минуту);
2. Капот автомобиля открывается, с помощью мультиметра замеряется напряжение между клеммами аккумуляторной батареи. Оно не должно превышать 14 вольт, и не должно быть ниже 12 вольт.

Сложный вариант проверки регулятора

Этот вариант используется в тех случаях, когда поломку регулятора при проверке простым способом установить не удаётся (например, в ситуациях, когда напряжение между клеммами аккумулятора составляет не 12 вольт и выше, а 11.7 – 11.9 вольта). В этом случае регулятор придётся снимать и «прозванивать» его с помощью мультиметра и обычной лампочки на 12 вольт.

1. Регулятор ВАЗ 2106 имеет два выхода, которые обознаются как «Б» и «В». На эти контакты подаётся питание с аккумулятора. Существует ещё два контакта, которые идут к щёткам генератора. К этим контактам подключается лампа так, как это показано на рисунке ниже.

Последовательность замены вышедшего из строя реле-регулятора

Перед началом работы необходимо определиться с тем, какого типа регулятор установлен на ВАЗ 2106: старый внешний, или новый внутренний. Если речь идёт об устаревшем внешнем регуляторе, то извлечь его не составит труда, так как он закреплён на арке левого переднего колеса.

Если же на ВАЗ 2106 установлен внутренний регулятор (что вероятнее всего), то перед его извлечением придётся снять с машины воздушный фильтр, поскольку он мешает добраться до генератора.

1. На внешнем реле рожковым ключом откручиваются два болта, удерживающие устройство на левой колёсной арке.
2. После этого все провода отсоединяются вручную, регулятор извлекается из подкапотного пространства и заменяется новым.

Есть пара важных моментов, не упомянуть о которых нельзя. Прежде всего, проблема с наружными регуляторами для ВАЗ 2106. Это очень старые детали, которые давным-давно сняты с производства. Как следствие, их практически невозможно найти в продаже. Иногда автовладельцу ничего не остаётся, как покупать внешний регулятор с рук, воспользовавшись объявлением в интернете. Разумеется, о качестве и о реальном сроке службы такой детали автовладельцу остаётся лишь догадываться. Второй момент касается извлечения внутренних регуляторов из корпуса генератора. По каким-то неведомым причинам провода, подключённые к регулятору со стороны генератора, очень хрупкие. Чаще всего они ломаются «под корень», то есть прямо у контактной колодки. Устранить эту проблему не так-то просто: придётся ножом разрезать колодку, перепаивать сломанные провода, изолировать места припоя, а затем склеивать пластмассовую колодку универсальным клеем. Это очень кропотливая работа

Поэтому при извлечении внутреннего регулятора из генератора ВАЗ 2106 следует проявлять крайнюю осторожность, особенно если ремонтом приходится заниматься на сильном морозе

Итак, для того, чтобы проверить и поменять сгоревший регулятор напряжения автовладельцу не потребуются специальные навыки. Всё, что ему нужно — умение пользоваться гаечным ключом и отвёрткой. И элементарные представления о работе мультиметра. Если всё это есть, то с заменой регулятора проблем не возникнет даже у начинающего автолюбителя. Главное, точно следовать изложенным выше рекомендациям.

Источник

От: admin

Эта тема закрыта для публикации ответов.

Проверка работоспособности

На корпусе каждого реле изображена схема с номерами контактов и номиналом управляющего напряжения. Прямоугольник с выводами 85 и 86 означает катушку. Поэтому при измерении параметров обмотки нужно подключаться к ним. Другие выводы с номерами 30, 87 и 87а (88) являются ключом переключения внешней цепи.

Как тестер реле регуляторов и любого другого электромагнитного реле удобно использовать цифровой мультиметр. Это связано с тем, что он может измерять ток, напряжение и сопротивление.

Для этого мультиметр переключателем переводим в режим измерения сопротивления. К выводам 85, 86 подсоединяем измерительные щупы, снимаем показания. Если сопротивление в пределах нормы, то надо проверить состояние управляемых выводов. В реле с нормально замкнутыми контактами 30 и 87, при измерении сопротивления между ними, мультиметр должен показать 0 Ом. С нормально разомкнутыми контактами 30 и 87 сопротивление между ними должно быть равно бесконечности. При подаче управляющего напряжения на выводы катушки 85 и 86 все должно поменяться с точностью наоборот.

Иногда известен только ток срабатывания, тогда измеряется сопротивление катушки. После этого показания мультиметра умножаются на ток срабатывания, и получается управляющее воздействие обмотки. Затем, подавая вычисленное напряжение, можно проверять контактную группу, как было описано выше.

На обмотку реле переменного тока можно подавать только переменное напряжение.

После проверки реле, если есть потребность и возможность регулировки контактов сделайте это. В противном случае – замените весь прибор. Его установку и извлечение нужно осуществлять при отключенном питании устройства.

Проверка интегрального реле-регулятора

В случае исполнения реле-регулятора в виде модуля щеточного узла осуществляется совмещенная проверка. Для ее выполнения потребуются:

• регулируемый источник напряжения (его функции выполняет зарядное устройство);
• автомобильная лампочка малой мощности (для подфарников, указателей поворота или плафона салонного освещения);
• несколько соединительных проводов.

Кроме того, разбираем генератор. Для этого откручиваем один или несколько (в зависимости от исполнения) крепежных болтов, снимаем щеточный узел, который очищаем от графитовой пыли. Н вход щеточного узла подключаем регулируемый источник, а к его выходу, который совпадает с выходом реле – лампочку. Для некоторых моделей зарядных устройств параллельно выходу потребуется подключить аккумуляторную батарею, так как иначе источник не включится. Далее включаем источник и изменяем его выходное напряжение, которое контролируется по встроенному индикатору или мультиметром. С учетом того, что щетки хорошо проводят электрический ток, а реле может находиться в двух состояниях и имеет пороговую характеристику:

• при входном напряжении не свыше 14,5 – 14,7 В лампочка горит;
• в случае превышения указанного значения реле срабатывает, что отмечается погасшей лампочкой.

Это интересно: Признаки неисправности датчика коленвала

Если лампочка продолжает гореть при напряжении 16 В и более, реле считается вышедшим из строя и подлежит обязательной замене.

Подготовка к проверке реле на работоспособность

Проверка реле не отнимет много времени, если правильно выполнить все подготовительные работы.

Прежде чем приступать к диагностике устройства, требуется определить назначение выводов проверяемой детали. Для этого используют прилагаемую документацию к прибору, там содержатся все схемы и особенности работы, характеристики устройства.

Распространены случаи, когда схема работы изображена на самом корпусе реле. Точками изображаются контакты, они соединены катушкой индуктивности, переключающие элементы прямыми линиями с пунктиром. Выводы для подачи питания схематически изображаются в виде прямоугольника.

Если реле встроено в схему, на самой плате требуется визуально осмотреть состояние шины и дорожки питания. Для проверки реле тестером можно воспользоваться как цифровыми, так и аналоговыми приборами. Предварительная подготовка и настройка тестеров не требуется.

Проверка на работоспособность осуществляется в несколько этапов:

• обмотка;
• нормально замкнутое положение;
• нормально разомкнутое состояние.

Далее можно приступать непосредственно к диагностике реле.

Принцип действия

Зная конструктивные особенности твердотельного реле, легче понять принцип его действия. В приборе взаимодействуют два сигнала — управляющий и управляемый, что обеспечивается благодаря гальванической развязке.

В некоторых моделях ТТР эту функцию берет на себя оптрон. Напряжение, обеспечивающее управление устройством, подается и на светодиод.

Свечение последнего поступает на фотодиод, что приводит к появлению тока, включению МОП или тиристора для управления подключенным аппаратом.

Кроме того, в процессе создания схемы допускается применение специальных оптоэлектронных устройств — опто- и фототиристоров.

Диагностика обмотки

Обмотка электромеханического реле представляет собой катушку индуктивности, то есть проволоку, намотанную по спирали на сердечник. Она имеет определённое сопротивление, которое можно высчитать, используя закон Ома: R = U / I, где ток и напряжение берутся максимально возможными для подачи на устройство. В любом случае значение сопротивления катушки должно находиться в пределах от десятков до сотен ом. Но для твердотельного реле этот показатель может составлять и единицы килоом.

Это положение и используется для проверки целостности катушки. Её тестирование можно представить в виде следующей последовательности действий:

1. Мультиметр переключается в режим прозвонки сопротивлений. Для этого галетный переключатель устройства переводится в область, обозначенную на приборе символом Ω, причём диапазон ставится около двух килоом.

2. Один измерительный провод подключается к гнезду, подписанному как V/Ω, а второй — в COM.
3. Щупами проводов прикасаются к выводам реле, соответствующим управляющим контактам.
4. По отклонению стрелки или появившемуся числу узнаётся сопротивление обмотки.

Необходимо отметить, что катушка электромеханического реле может быть защищена диодом, поэтому в зависимости от смены полярности приложенных щупов значение сопротивления может изменяться. Большое сопротивление между управляющими выводами будет соответствовать обрыву катушки или указывать на деградацию места соединения проволоки с контактным выводом.

Тестирование контактных групп

Чтобы прозвонить реле мультиметром, проверку переключающих контактов проводят в 2 этапа. На первом измеряется их сопротивление в автономном режиме, а на втором — при подаче напряжения на обмотку реле, поэтому для диагностики устройства дополнительно понадобится источник питания. В соответствии с техническими характеристиками реле на блоке напряжений устанавливают амплитуду и форму сигнала, приближённые к требуемым для срабатывания коммутирующего элемента.

Если тестер цифровой, то он переключается в режим прозвонки диода. Обозначается эта область на измерителе значком -|>| -))). Аналоговый прибор является стрелочным, он выставляется на омный предел измерения сопротивлений.

Измерительные провода вставляются в гнёзда тестера V/Ω и COM. Они должны быть замкнутыми друг с другом или разомкнутыми. В первом случае цифровой мультиметр издаст сигнал, а на аналоговом приборе стрелка отклонится в сторону нуля. При разомкнутом состоянии стрелочный прибор покажет бесконечность, а на экране цифрового загорится цифра 1.

Затем на управляющие контакты подаётся напряжение с источника сигнала. При этом на электромеханическом переключателе можно будет услышать характерный щелчок. Как только питание будет подано, ситуация при исправном реле должна измениться на противоположную: когда напряжения на обмотке нет, нормально разомкнутые группы не должны быть соединены между собой, а нормально замкнутые, наоборот, соединены. Так проверяется состояние каждой группы контактов.

Для проверки твердотельного реле мультиметр также переключается в режим прозвонки диода. При прикасании щупов тестера прибор подаст на устройство небольшое напряжение. Если реле повреждено, то на экране мультиметра отобразится ноль, в случае же исправности — число 0,7 или 0,5, соответствующее значению p-n перехода.

Как проверить реле в автомобиле

Для многих автовладельцев реле оказывается весьма непонятной вещью. От его неисправности может зависеть отказ различного оборудования, поэтому необходимо знать, как проверить работоспособность реле.

Чтобы понять принцип работы этого устройства, стоит почитать очень подробную статью Как работают реле в автомобиле. Если кратко: внутри корпуса реле установлен маленький электромагнит. При подаче напряжения на его контакты, он притягивает перемычку, и она замыкает контакты силовой линии – оборудование включается. Исходя из этого, существуют определенные неисправности реле, которые могут привести его отказу.

При диагностике неисправностей какого-либо оборудования, подключенного через реле, нужно проверить, работает ли оно. В современных автомобилях реле устанавливаются в монтажные блоки, поэтому будет отталкиваться от этого. Если у вас «отдельно стоящее» реле, принципы проверки такие же.

Проверяем присутствие питания на управляющих контактах

При наступлении определенных условий, необходимых для включения оборудования, запитанного через реле (например, включения фар из салона), реле должно щелкнуть. Если щелчок есть, то сразу переходим к следующему разделу статьи про силовые контакты. Если щелчка нет, нужно проверить наличие напряжения на управляющих контактах. Определить наличие напряжения можно обычной контрольной лампочкой или мультиметром. Причем мультиметр способен показать низкое напряжение, которое лампочка «не заметит».

Чтобы померить напряжение на контакте реле, в некоторых случаях достаточно слегка вытянуть его из гнезда монтажного блока и прикоснуться щупом контрольной лампы или мультиметра к одному из управляющих контактов. Второй щуп соответственно нужно прислонить к металлу кузова. Однако надежнее и легче вытащить реле полностью и вставить щуп в нужное гнездо блока.

Если ни на одном управляющем контакте напряжения нет, значит, реле не включится и скорее всего в отказе оборудования виновато не оно. Нужно искать причину, по которой ток не приходит на реле.

Чтобы магнит, находящийся внутри реле сработал, кроме «плюса», должна быть еще и «масса», то есть соединение с кузовом. Проверить ее наличие можно той же «контролькой». Один щуп лампы поставьте на плюсовую клемму аккумулятора, а второй – в «массовое» гнездо монтажного блока. Только не соединяйте данные места обычным проводом – это приведет к короткому замыканию! Лампочка или мультиметр исключат эту опасность и покажут есть ли массовое соединение в соответствующем гнезде.

Проверяем наличие напряжения на силовых контактах реле

Если реле щелкает, значит, управляющая электрическая цепь исправна, магнит срабатывает и перемычка двигается. В этом случае нужно проверить наличие напряжения на силовых контактах реле. На одном контакте напряжение есть всегда, а на втором должно появляться при включении реле. При выключенном оборудовании, подключенном через проверяемое реле, найдите силовой контакт, находящийся под напряжением. Для этого вставьте щуп контрольной лампы или мультиметра в соответствующее гнездо монтажного блока, а второй конец – к кузову автомобиля.

Если ни на одном силовом контакте напряжения нет, значит, силовая линия неисправна и реле так же ни при чем. Причины отказа силовой линии могут быть разными, но для начала стоит проверить предохранитель. Если же на одном из силовых контактов реле напряжение присутствует, то при включенном реле (реле щелкнуло, на управляющих контактах есть напряжение), напряжение должно быть и на втором силовом контакте.

Если реле включено, а напряжение есть только на одном силовом контакте, значит, ток не проходит через контактную группу реле. Происходит это, как правило, из-за обгорания контактов перемычки, замыкающей силовую электролинию. Подобное реле проще заменить новым, так как разбирать данную конструкцию и пытаться зачистить перемычку достаточно сложное и ненадежное занятие. Тем более, что стоимость большинства реле невысока.

http://220v.guru/elementy-elektriki/rele/kak-prozvonit-rele-i-proverit-ego-na-rabotosposobnost.htmlhttp://evosnab.ru/instrument/test/proverka-rele-multimetromhttp://multimetri.ru/prozvonit/kak-prozvonit-rele-multimetrom/http://electroinfo.net/praktika/proverka-rele-pri-pomoshhi-multimetra.htmlhttp://russia-avto.ru/remont/elektrika/kak-proverit-rele-v-avtomobile

Разновидности мультиметров и принцип их устройства

Самые распространенные разновидности мультиметров – аналоговые и цифровые. Как они обустроены и работают, рассмотрим далее.

Аналоговые

Это тестеры старого образца, которые выглядят как коробки с остекленной дугообразной шкалой и подпружиненной стрелкой. Часто на шкале есть зеркальная полоска-дуга, чтобы при взгляде на стрелку можно было совместить стрелку с ее отражением. Таким образом, при замере вы смотрите точно перпендикулярно шкале, а не под углом, и вам будет труднее ошибиться. На измерительной панели нанесено много параллельных дуговых шкал для разных видов измерений:

Аналоговый мультиметр.

Одно из главных преимуществ аналогового мультиметра – невысокая цена при вполне достаточной для бытовых целей точности измерений. Тем более что в большинстве аналоговых мультиметров встроен специальный резистор для подстройки положения стрелки точно на “0”. Для регулировки используется головка резистора, похожая на шлиц винта, расположенная ниже измерительной шкалы примерно в месте крепления стрелки.

Цифровые

Эти мультиметры более современные и выглядят как черные продолговатые коробочки с большим жидкокристаллическим табло для цифровой индикации показаний. Свое название эти приборы получили потому, что входящие в прибор аналоговые сигналы в аналого-цифровом преобразователе (АЦП) переходят в цифровую форму. Такие аппараты дороже аналоговых, зато размеры и вес у них несколько меньше, работать с ними удобнее и быстрее.

Некоторые модели хорошо подходят для работы в полной темноте благодаря возможности подсветки индикаторного табло (а электрикам нередко приходится работать в темных помещениях). Вы просто нажимаете кнопку, и панель освещена. Кроме того, можно найти модель с возможностью записи снимаемых показаний в память устройства и последующей передачей этих данных на компьютер для дальнейшего анализа. Для этого достаточно нажимать специальную кнопку. Обычно цифровыми девайсами пользуются профессиональные электрики, электронщики и инженеры.

Цифровой мультиметр.

В комплект для измерений входят два провода с клеммами и остроконечными щупами:

• один провод черного цвета – “минус”, “масса”, “com” (common – общий);
• второй провод красного – плюс или “измерительный”.

Будет интересно Как проверить трансформатор при помощи мультиметра

Черный щуп обычно прикладывают к корпусу электроприбора (общей шине) или цепляют специальным зажимом – “крокодильчиком”. Красный щуп чаще всего берут в правую руку и прикладывают в разные места схемы. Щупы в комплекте цифрового мультиметра такие же, как и в аналоговом мультиметре. Часто гнезда имеют цветовую маркировку – красное и черное обрамление, чтобы случайно не перепутать, какой щуп куда вставлять.

Иногда мультиметр является встроенной частью другого прибора, например, цифровых электрических клещей. Из-за необходимости иметь большие размеры такие устройства обладают большим количеством свободного места в своем корпусе, куда и встраивается мультиметр.
