Как правильно закрепить кабель при монтаже электропроводки: методы и виды

Крепление с помощью клипс

Данные элементы используются при открытом типе прокладывания проводов. Зажимы визуально выглядят аккуратнее, бывают разного размера. Детали изготавливаются из различных материалов:

Металл — производятся из металлических полосок. При установке ею изначально оборачивают шнур, затем совмещают отверстия и проводят крепление на поверхности. Зажимы применяются для потолочного и стенового крепления, требуют сверления множества дыр.
Пластик — с помощью пластмассовых клипс производится крепление гофры к стене, при наружном и скрытом типе прокладки. Для каждого диаметра труб имеются соответствующие объемы элементов. На деревянные поверхности их монтируют саморезами, на бетонные — дюбелями. Устанавливать с их помощью можно как один, так и несколько линий, для закрепления пучка проводки. За счет конструкции компонентов собирается единый блок, каждый обладает специальными пазами-замками, расположенными на боковой части, что позволяет крепить их друг с другом. Итоговый результат получается ровным и аккуратным.

Самоклеящиеся зажимы изготавливаются пластиковыми или металлическими, используются для крепления кабелей различных форм. Перед проведением процедуры поверхность будущего места установки обязательно очищается от загрязнений и пыли.

Чем можно закрепить кабель на стене без сверления? Зажимами на липучке, для них не нужно создавать отверстия в хрупком или дорогом материале.

На тыльной стороне элемента находится липкая односторонняя лента. Приспособление подходит для мебели, пластиковых панелей, на которых будут закреплены провода.

Последний вариант — это разновидности с гвоздем, изготовленные в форме пластмассовых скоб со специальными прорезами. Обладают разной формой, применяются для деревянных и иных, с аналогичной плотностью, материалов. Зажимы с гвоздем помогают закреплять телефонный, телевизионный кабель с небольшим сечением.

Клипсы для гофры

Крепление кабель-канала на дюбель-гвозди

Понадобятся такие инструменты:

Перфоратор.
Дюбель-гвозди.
Острый нож.
Уровень и карандаш.
Отвёртка.

Для начала отведите на стене (потолке) ровную линию (для стен по уровню) и подготовьте к работе дюбель-гвозди, с которых нужно отрезать пластмассовую шляпку острым ножом. Делается это для того, чтобы канал плотно прилегал к стене. Мы будем использовать сверло по бетону диаметром 6 мм и, соответственно, дюбель-гвозди №6.

Далее прикладывайте к линии кабель-канал и пробивайте его перфоратором, углубляясь в стену на длину дюбеля. Вставляйте обрезанную пластмассовую вставку и прикручивайте отвёрткой дюбель-гвоздь до упора. Следующая точка крепления располагается в 40-50 см, крайняя в 5-7 см от края короба. Вставляете провод в канал и защёлкиваете крышку.

Пластиковые трубы ПВХ и гофрированная трубка

Трубы и гофры для протяжки в них проводов выпускаются следующих размеров 16 20 25 32 40 50 мм. Они предназначены для защиты электрических проводов и кабелей от механических повреждений на стадии ремонта и эксплуатации помещения, а так же необходимы по пожарной безопасности.

Крепление трубы ПВХ и гофрированной трубки осуществляется при помощи клипс и железных скоб идентичного размера.

Для кабелей другого сечения подбирайте гофру так, чтобы кабель без усилий мог пройти вовнутрь и не разорвать ее, но если это произошло, соедините два куска и замотайте изолентой (после затяжки кабеля).

При использовании трубы ПВХ длиной более 10 метров используйте стальную проволоку 2мм или 3мм, предварительно затянув ее внутрь трубы (после монтажа всей трассы). Чтобы сделать угол или обойти препятствие используйте гофру и соединительные муфты идентичного размера. Также соединительные муфты необходимы при соединении труб между собой.

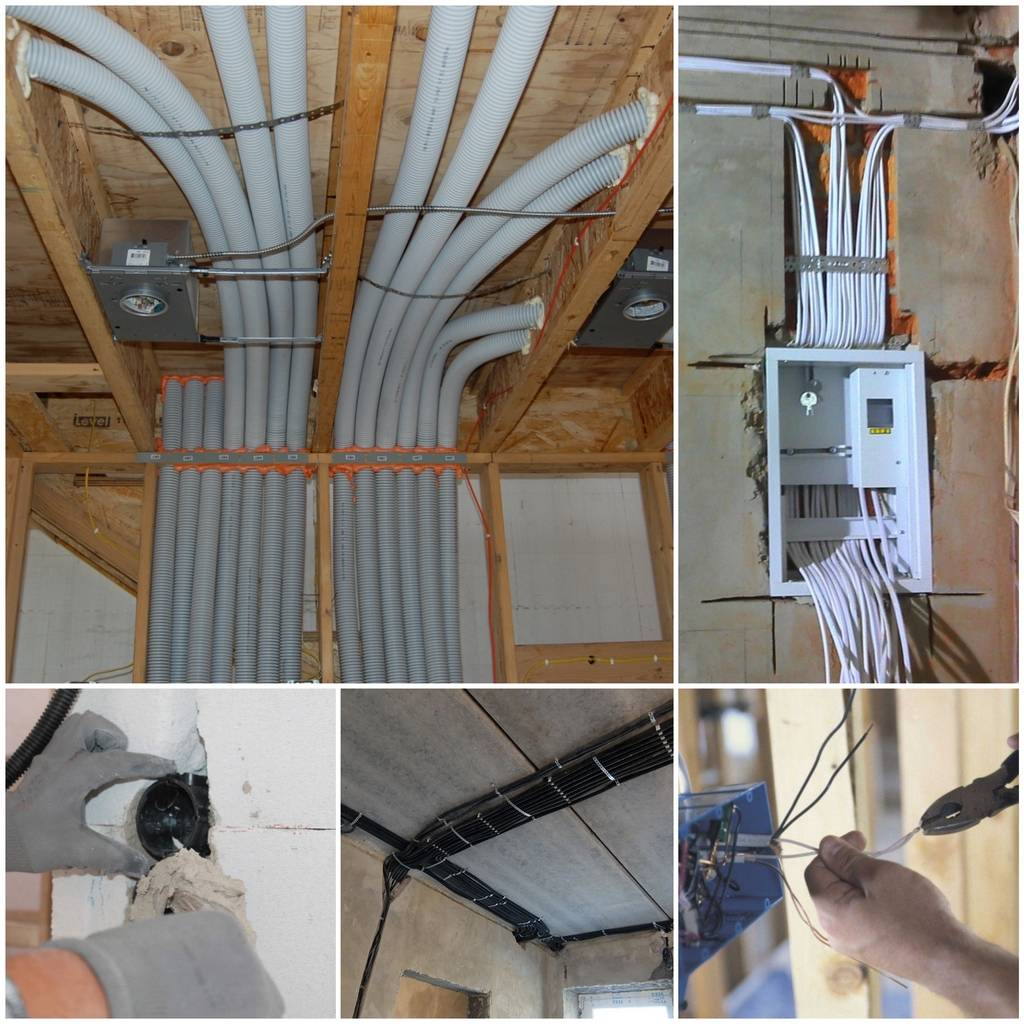

Правила монтажа электрики

Соблюдение общепринятых строительных норм и требований – залог безопасности и долговечности электропроводки. Поэтому, прежде чем подготавливать штобы в стене под кабель, необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). Расположение проводки определяют такие пункты:

выше плинтусов на 15-20 см;
ниже потолка и балок на 20-30 см;
от углов на расстоянии 10 см;
в районе труб отопления, газовых труб с отступом от 50 см.

Это относится и к телевизионным кабелям.

Приобретать провода лучше в бухтах. В этом случае шлейфы будут цельными, и укладывать срощенные и изолированные соединения под штукатурку не придется.

Прокладка электропроводов производится скрыто в стенах, полу или гофрированных трубах. При закладке в негорючую поверхность, в том числе штукатурку, допускается отсутствие гофры

Согласно ПУЭ аллюминивые провода допускается использовать только с сечением 16 мм2 и более. Меньшего сечения — только медные. Это связано с тем, что алюминий имеет большее электросопротивление, чем медь. При большой нагрузке он нагревается и может расплавиться.

В зависимости от условий прокладки используют провода марки:

ВВГнг: устойчивый к воспламенению, негорюч, для прокладки под штукатурку;
ВВГнг-LS: в основном под гипсокартон, для защиты от механических воздействий укладывается в ПВХ-короба; его аналогом может служить серый кабель NYнг-LS со слоем резины, более дорой, прост в монтаже, для штроб не слишком удобен, так как имеет не плоское, а круглое сечение;
ПВС: многожильный, цвет белый, допускается применение только в качестве удлинителя или при подключении электроприборов непосредственно к розетке.

В старых электропроводках применяется 2-, а в новых 3-жильный кабель. Люстры с двухклавишным включением требуют наличия 4 жил.

В ходе ремонта и прокладки скрытой проводки делаются штробы. Благодаря этим канавкам, в стене можно скрыть проводку. Однако, после прокладки, требуется заделка штроб раствором, дабы выполнить дальнейшую отделку. Как именно выполняется эта работа, какие инструменты и материалы потребуются, а также все тонкости работ мы рассмотрим далее.

Основные правила прокладывания проводов и кабелей

Схема правильной электропроводки в доме

Безопасность и надежность всей электросети в квартире напрямую зависит от правил прокладки электропроводки. Для создания качественной электросети нужно соблюдать следующие требования:

Для помещения, особенно в новостройке, обязательно создается проект снабжения электричеством. На плане отмечается схема разводки, необходимые материалы, места установки щитка, распределительных коробок, розеток, выключателей.
Расчет сечения проводников, выбор материала кабелей. Лучше выбирать медный проводник. Оптимальный бюджетный вариант – изделия марки ВВГ.
Применение автоматов для отключения электропитания в случае аварийной ситуации. На каждую группу устройств ставится свой автоматический выключатель. На мощные электроустановки – на 25 А, на розетки – 20 А, на освещение достаточно номинала 16 А.
Ряд бытовых приборов требует прокладки проводов по отдельным линиям. Это электроплиты, мощные потребители электричества, освещение, розетки.
Главный щиток должен монтироваться на входе основного кабеля в помещение. Доступ к нему не должен быть осложнен для проверки и возможного ремонта. Электропроводка в гофре

Рекомендуется соблюдать нормы СНиП по размещению розеток и выключателей.
Провода прокладываются вертикально или горизонтально в закрытых каналах. Пересечений быть не должно.
Проводники должны плотно укладываться в канавку для удобства последующего ремонта. Одинарные провода нужно крепить по всей длине на расстоянии 90 см. Пучки кабелей фиксируются через каждые 50 см. Горизонтальные линии следует устанавливать на расстоянии 15-20 см от пола и потолка и на 10 см от углов и проемов.
Скрытые линии должны быть проложены в гофрах или трубах.
Должны соблюдаться порядок монтажа правила соединения проводников

Особое внимание следует уделить контакту разнородных проводов (медный и алюминиевый).

Как найти проводку под отделкой

Иногда при ремонте требуется знать, где под штукатуркой проходит электропроводка. Например, если собираетесь сверлить стену и боитесь повредить кабель. Или надо найти повреждения проводки. Также, когда собираетесь перенести расположение розеток и выключателей, обнаружить провода поможет схема разводки.

Но если схема не была сделана ранее, то определить, где скрытые провода, можно несколькими способами:

мы уже знаем, что согласно СНиП, кабели всегда прокладывают только по прямым горизонтальным или вертикальным линиям, строго под 90°; поэтому от розеток или распредкоробок они могут идти только в этом направлении;
уловить электромагнитные волны можно с помощью приборов, называемых искателями; наиболее распространенными и недорогими являются электростатические устройства, однако их используют только в сухих помещениях при отсутствии металлических конструкций; более надежными являются электромагнитные приборы, металлоискатели, мультиметры или сканеры;
на небольших участках можно воспользоваться индикаторными отвертками со светодиодами или светозвуковой сигнализацией;
использование обычных радиоприемников или микрофонов малоэффективно. Если вы и услышите помехи от электропроводки, то погрешность будет большая, +-15 см;
найти провода без приборов можно, осмотрев стену – если штробы заделаны неаккуратно, на стене (без обоев) видны небольшие выступы. Это относится и к панельным домам. В них часто кабели шли на стыке плит стен и потолков.

Для определения места повреждения кабеля есть эффективный способ. В этом видео показано, как найти место короткого замыкания с помощью радиоприемника.

Предыдущая
Черновая отделкаФинишная шпаклевка: все, что нужно знать для качественной отделки
Следующая
Черновая отделкаКак правильно оштукатурить кирпичные стены: выбор материала, технология и нюансы

Кабель каналы различных размеров

Кабель канал является весьма распространенным способом крепления проводов и кабеля открытым способом. По мнению многих электриков является самым удобным способом крепления. Кабель канал выполняется из оцинкованного стали, не поддерживающего горение пластика, алюминия и представляют собой простейшую П — образную конструкцию. В этот технический короб укладываются провода и закрывают односторонней или двусторонней крышкой. Различаются материалам изготовления, цветовому исполнению, размерам, исполнению (какая крышка), влагозащите, а также по исполнению:

Виды кабель каналов

При установке кабель канала сначала делается разметка на стене, затем крепиться с помощью саморезов, дюбель гвоздей или «жидких гвоздей». На видео показано как правильно проводить монтаж ПВХ короба.

Крепеж для открытой прокладки

При открытом способе прокладки стараются использовать наименее заметный виды крепежа

Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание

Надо стараться сделать кабель незаметным….

Скобы из строительного степлера

Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:

28 или S. Сделаны из проволоки толщиной 1,25 мм, подходят для крепления кабелей диаметром 4,5 мм, высота ножки от 9 мм до 11 мм.
36 или L. Имеют диаметр 6 мм, высота ножки от 10 мм до 14 мм.
Несколько видов кабельных скоб для степлера

Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.

Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т.д. очень даже удобно.

Скобы и клипсы

Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.

Клипсы и скобы для крепления кабеля к стенам

Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.

Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.

Для крепления гофрошлангов

Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.

На основе дюбелей

Есть кабельный крепеж на основе пластиковых дюбелей. Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:

Дюбель-стяжка. Заглушка этого крепежа отлита со стяжкой. Удобно, если надо зафиксировать пучок кабелей.
Дюбель-стяжка — быстрый монтаж
Дюбель-клипса. Подходит для крепления одиночных проводников. Сделана из пластиковой ленты с насечками. Бывает под круглые и плоские кабели разных диаметров/размеров. Это — один из самых незаметных способов крепежа.
Дюбель клипсы бывают двух видов — для плоских и круглых кабелей
Дюбеля с площадкой под стяжку. Есть двух типов — со съемной площадкой и пластиковой затяжкой и с прорезью в шляпке.
Дюбеля с площадками под стяжку

Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.

ОБЩИЕ ТРЕБОВАНИЯ, ПЛЮСЫ И МИНУСЫ ОТКРЫТОГО СПОСОБА

К открытой проводке относят все линии, проложенные по поверхности строительных элементов, включая стены, потолки, опоры и фермы.

При этом для прокладки кабеля используется один из следующих способов:

непосредственное крепление по поверхностям (допускается только при прокладке поверх конструкций из несгораемых материалов);
свободный подвес или использование струн, роликов и тросов;
защиту электропроводки трубами, коробами и гибкими металлическими рукавами, в свою очередь фиксируемыми к стенам и потолкам;
прокладку в лотках, специализированных наличниках или плинтусах.

В отличие от скрытой такая проводка может быть, как стационарной, так передвижной или переносной. В жилых помещениях чаще всего реализуется первый вариант, с прокладкой кабеля в коробах из ПВХ или полиэтилена, в свою очередь бывающими настенными, потолочными или плинтусными.

Подобрать соответствующий интерьеру профиль и цвет короба не составит труда, для его крепежа используется любой доступный способ (скобы, термоклей, шурупы или дюбеля).

Требования прокладки кабеля стандартные: все повороты делаются исключительно под прямым углом, линия размещается строго вертикально или горизонтально. Провода по возможности прокладываются без взаимных пересечений или с обеспечением как минимум 3 мм изоляции между соприкасающимися элементами.

Минимальный зазор между кабелем и отопительными коммуникациями поддерживается в пределах 3 см, расстояние до пола или потолка – 15, проемов – 10. К рекомендуемым, но необязательным условиям относят подвод провода к розеткам снизу, а к выключателям – сверху.

При прокладке кабеля по поверхности конструкций открытым способом розетки и выключатели также выделяются и выступают (в отличие от вмурованных в стены при скрытом монтаже). Расчет максимальной токовой нагрузки и разводка в любом случае планируются заранее.

К монтажу электролинии обычно приступают после проведения отделочных работ или минимального выравнивания поверхности.

К преимуществам открытого способа относят простоту прокладки новых линий или ремонта старых и возможность визуальной оценки их состояния. При выборе этого варианта риски повреждения электролинии при проведении любых ремонтных работ сведены к минимуму, с отводом или удлинением не возникает проблем.

С другой стороны, открытая проводка не всегда выглядит привлекательно, на подбор сочетающихся с интерьеров аксессуаров тратятся силы и время. Недостатком отрытого способа считается рост трат на дополнительные элементы в целом, введение доп. крепежей или привлекательно выглядящих коробов отрицательно сказывается на смете.

Как упорядочить пучки проводов

В наших домах все больше появляется техники и вся она имеет провода. К рабочему столу часто тянется около десятка проводов. Чтобы они не путались, лучше их упорядочить. Для этого есть разного вида пластиковые площадки. Одни собирают провода в жгуты, вторые, наоборот, позволяют проводить каждую нитку отдельно.

Крепление кабеля для упорядочивания проводов

Часть этого кабельного крепеже идет под саморезы или гвозди, часть — на основе липучки. Второй вариант можно смело устанавливать на мебель. Клеящий состав хорошо держится на ламинированной или лакированной поверхности и нет необходимости проделывать дырки.

Электропроводка в жестких пластиковых трубах

В случае прокладки электропроводки в жестких пластиковых трубах провода помещают внутрь их, затем крепят к стенам при помощи специальных опор. Существует целый комплект вспомогательной арматуры (локти, тройники, разветвления в виде буквы Т, кабельные муфты), используемой, чтобы облегчить их установку.

Схема электропроводки в жесткой трубе.

Этот способ монтажа электропроводки обеспечивает необходимую степень защиты от механических повреждений и попадания влаги.

Именно поэтому обычно сферой применения этого способа монтажа являются подвалы, гаражи, погреба. Но не зацикливайтесь на этом. Помните, что его вы также можете использовать у себя на дачных участках (в жилых помещениях), а в отдельных случаях и в городских квартирах.

Трубы IRL (изоляционные жесткие, гладкие) имеют достаточно привлекательный внешний вид. Но и здесь также существуют свои правила.

Штробление стен

Если ситуация такова, что на голые черновые стены кабель положить не удается или слой штукатурки слишком тонок, то стены придется штробить. Борозда или прямоугольная выемка в стене для кабеля и называется штробой. Сделать ее просто, но зачастую весьма трудоемко.

Начинать следует с разметки. После этого выбирается инструмент для данной работы: болгарка, перфоратор или штроборез. Электрический штроборез по причине дороговизны используют не все, хотя он очень удобен. Гораздо чаще используется болгарка или перфоратор. При работе с этими инструментами необходимо надевать защитные очки и одежду. Поднятая пыль может быть такой густой, что вы ничего не увидите на расстоянии вытянутой руки. Если нет электроинструмента, штробить придется зубилом и молотком. Это очень трудоемко, к тому же выемка получится неровной, и есть опасность, что часть штукатурки отвалится.

Штроба в бетонной стене

Глубина штробы должна быть достаточной для того, чтобы кабель скрылся в ней с запасом. Учтите, что в данном случае коробка под розетку обычно устанавливается в стену. Аккуратнее и проще работать болгаркой, особенно если проводов в штробе несколько. Для резки штукатурки или кирпича используют сменные диски по камню, для твердого железобетона — алмазные насадки. По всей линии протяженности кабеля прорезаются 2 параллельно идущие линии на достаточную глубину, чтобы скрыть провод, и еще пара миллиметров берется про запас (еще нужно скрыть крепеж).

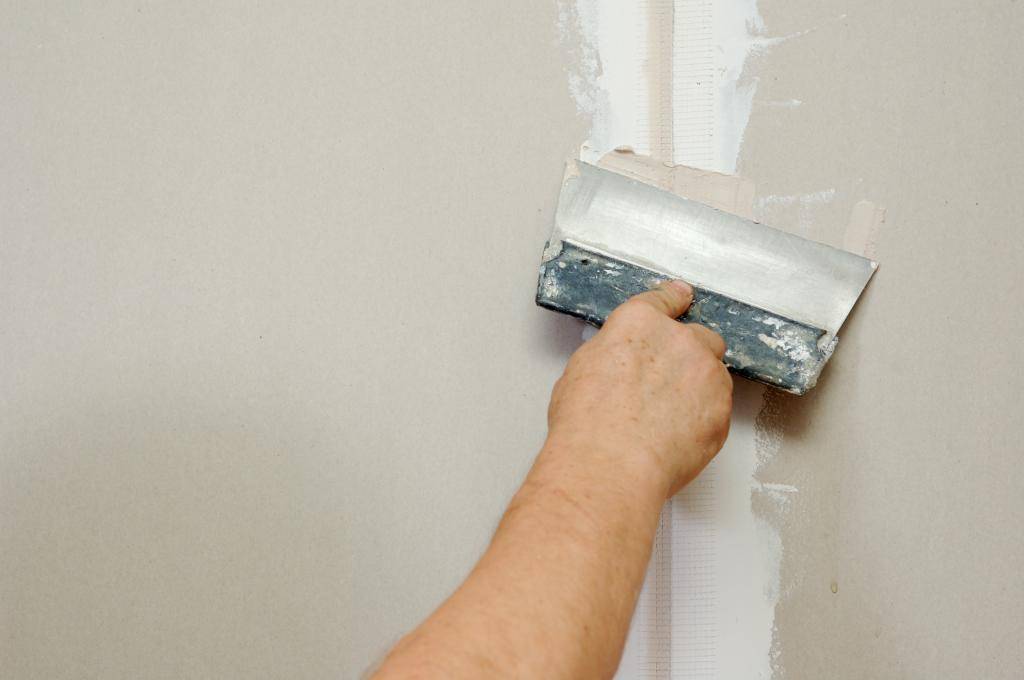

После того как кабель закреплен в штробе, его покрывают штукатуркой — цементной или гипсовой

Ширина штробы зависит от количества проводов. При этом необходимо помнить, что они должны располагаться на расстоянии 3–5 мм друг от друга. Прорезав эти 2 линии, при помощи обычного долота или перфоратора сбейте перемычку между ними — и штроба готова. Теперь в нее можно монтировать кабель. Провод крепится все теми же увэшками. Теперь штробу можно замазывать штукатуркой. Перед тем как это сделать, необходимо еще раз проверить, все ли на месте и на достаточную ли длину выдвинуты концы проводов.

После того как проводка уложена в штробу и оштукатурена, можно приступать к другим видам отделки

До оштукатуривания нужно вычистить пыль из штроб щеткой и покрыть выемку грунтовкой. После этого развести необходимое количество штукатурной смеси и наносить ее шпателем, вдавливая внутрь штробы. Затем широким шпателем нужно удалить излишки штукатурки и оставить смесь высыхать примерно на сутки. В местах, где будут располагаться разветвительные коробки, провода остаются висеть пучками.

Концы проводов скручиваются вместе и изолируются

Коробки монтируются после заделывания штроб, поскольку не всегда ясно, на какую глубину их устанавливать.

Крепление кабеля с помощью монтажных пистолетов

Применение аккумуляторного или газового монтажного пистолета Хилти BX3 и GX-120 дает очень большое разнообразие в способах крепления проводки к любой поверхности на стене, на потолке и по полу.

При этом не забывайте соблюдать минимальные расстояния для обеспечения надежности крепежа.

Гвозди для монтажа

Крепеж всей расходки пистолета Hilti BX3 производится с помощью гвоздей для бетона X-C B3MX + X-P B3MX или для стали X-S B3MX.

Все они заряжаются в ленту по 10 патронов и имеют длину от 14мм до 24мм.

Если нужны большие размеры, можно работать с одиночными гвоздями XP B3 P7. Они имеют длину 30мм и 36мм.
Рекомендуемые максимальные усилия на вырывания и боковые нагрузки при которых не произойдет деформации гвоздя представлены в таблице:

Электропроводка в жестких пластиковых трубах

Схема электропроводки в жесткой трубе.

Какие варианты фиксации существуют

Выделяется 8 возможных и наиболее доступных типов монтажа кабеля к стене, которыми сможет воспользоваться любой мастер. Некоторые из предложенных типов монтажа предполагают наличие специальных фиксаторов. Другие же основаны на подготовке самой стены.

Возможные способы крепления проводов к стене:

Открытый тип крепления кабеля.
Укладка кабеля в специальный кабель-канал.
Фиксация провода с помощью клипс.
Скрытие провода в изоляторе.
Фиксация с помощью гвоздевых скоб.
Скрытый монтаж провода.
Крепление благодаря дюбель-хомутам.
Фиксация кабеля с помощью быстросохнущего раствора.

Каждый вариант имеет преимущества и недостатки, которые могут проявиться в момент электромонтажа или уже эксплуатации. Поэтому пред выбором типа фиксации стоит продумать все детали.

Что такое скрутка провода и чем она опасна

Несколько десятилетий назад, когда нагрузки на электрическую проводку не были такими большими, подобное соединение пользовалось популярностью. Причем опытные мастера учили меня, тогда еще молодого электрика, предварительно хорошо зачищать металл жилы, скручивать их плотно, обжимать пассатижами.

Длина такой скрутки должна была создаваться длиной порядка 10 см для обеспечения хорошего электрического контакта, как показано на самой нижнем примере. А все что выше — они бы забраковали, несмотря на красоту.

Внутри закрытых сухих помещений такие скрутки работали годами и десятилетиями. Однако многие электрики нарушали технологию и создавали не качественный контакт.

К тому же в условиях влажной среды металл окисляется. Электрическое сопротивление его переходного поверхностного слоя ухудшается. Это ведет к повышенному нагреву жил, преждевременному повреждению изоляции.

Поэтому современными правилами, в частности ПУЭ (пункт 2.1.21.), простая скрутка проводов запрещена, как бы красиво и надежно она не была сделана.

Особую опасность составляют скрутки алюминиевых проводов, а также жил из разных металлов — меди и алюминия.

Сказывается здесь высокая пластичность мягкого алюминия и его высокая способность создавать под воздействием кислорода воздуха внешний слой оксидов, защищающий внутреннюю структуру металла. Эта пленка снижает проводимость.

При протекании токов с повышенными нагрузками алюминий, имеющий высокий коэффициент линейного расширения, нагревается, увеличивая свой объем. После охлаждения он сжимается, нарушая плотность соединения.

Каждый цикл нагрева и охлаждения ухудшает электрические характеристики скрутки. К тому же медь с алюминием работают как гальваническая пара, а это дополнительные химические реакции с образованием поверхностных окислов.

Моя рекомендация: везде, где встречаете простую скрутку, избавляйтесь от нее. Усиливайте ее пайкой, сваркой, обжимом или иным другим разрешенным способом.

Монтаж замоноличиваемых электропроводок.

Замоноличиваемые электропроводки, применяемые только для групповых сетей, укладывают в панели в процессе их производства. Для стыкования проводки смежных панелей на одной из них создают запас проводов, упакованных в пластмассовый пакет и заделанных тонким слоем (до 5 мм) раствора, на другой в соответствующем месте (на расстоянии не более 200 мм от края) устанавливают ответвительную коробку. От коробки до края панели проделывают борозду. В коробках для выключателей и розеток оставляют запас провода длиной не менее 100 мм. Глубина расположения проводок может быть любой, но не менее 10 мм.
Монтаж замоноличенных проводок состоит в соединении участков проводок и установке выключателей и розеток в коробках, а также в установке и присоединении светильников. Для щитков устраивают ниши. Совместно с канальными прокладками проводов применяю! электротехнические плинтусы, позволяющие заметно сократись число каналов и упростить их конфигурацию. Плинтусы представляю! собой пластмассовую напольную конструкцию, располагаемую вдоль стыка стен и пола. Плинтусы разделены вдоль перегородками на отсеки для прокладки проводов различного назначения (телевизионных, телефонных, радиотрансляционных, сигнализационных, осветительных и др.). Доступ в. плинтусы обеспечивается через съемные крышки.

Что сначала, штукатурка или провода?

Когда сделать разводку электрики — до или после оштукатуривания? — это спор между электромонтером и штукатуром. Для каждого удобней сначала выполнить его часть работы без всяких помех. Но если ремонтом вы занимаетесь самостоятельно, или это делает один мастер, то порядок действий будет следующим:

Ваше мнение, что сначала?
ЭлектрикаШтукатурить

Стены очищают от старой отделки. На них рисуют линии, по которым будут проходить провода, места установки подрозетников и распаячных коробок.
Под толстые провода и гофру прокладывают штроба (канавки) по всей длине до точек выхода: выключателей, розеток. Использование гофрированных каналов обязательно, когда стены из горючих материалов. Также их применяют, чтобы была возможность вытащить и заменить провода. Прокладка кабелей в штукатурке допускается без гофры.
Тонкие провода можно проложить прямо по поверхности без штробления, если слой штукатурного раствора их скроет.
Далее прокладывается электропроводка и закрепляется на стене.
Стены оштукатуривают по маякам или без них. Концы проводов, торчащие из каналов, можно смотать и закрыть пленкой.
После высыхания стен перфоратором с коронкой высверливают места под розетки, распредкоробки и выключатели. Это делается после оштукатуривания, потому что в противном случае не ясно, на какую глубину они будут монтироваться.
Затем делается окончательная отделка — обои или декоративная штукатурка. После этого вставляются розетки и выключатели.

«Дизайнерская» фиксация

Есть способ закрепить провод на стене без сверления в многочисленных точках – это фиксация с помощью изолятора. Вдобавок такой метод считается весьма актуальным в помещениях со стилями ретро и прованс.

Производится дизайнерское крепление проводов в такой последовательности:

На расстоянии 0,5-0,6 м крепятся специальные бочонки. Их фиксировать можно посредством вкручивания 1 болта.
Сам кабель скручивается. Это можно сделать самостоятельно или приобрести уже готовую скрутку. Предварительно провод можно поместить в изолятор-чулок.
Потом методом обкручивания кабель фиксируется по маршруту, где уже есть бочонки. При этом нужно хорошо натянуть кабель, чтобы он не отсоединялся от бочонка.

Подходит вариант для электромонтажа в жилых помещениях, комнатах с повышенной влажностью. Уникальный тип расположения провода помогает создать атмосферу, соответствующую дизайну интерьера.

Кабель-каналы

Лучше всего выбирать среди многочисленных вариантов самый простой и безопасный вид электромонтажа. Самым актуальным на сегодняшней день методом является укладка провода в кабель-канал. Незамысловатое устройство представляет собой конструкцию П-образной формы, выполненную из не горящего пластика.

Изначально нужно сделать разметку на самой поверхности. Одна часть коробки крепится к стене с помощью саморезов, дюбель-гвоздей, жидких гвоздей. Потом в нее укладывается провод, а сверху все закрывается второй частью канала. При этом кабель-каналы бывают разными:

напольные;
парапетные;
плинтусные;
магистральные.

Название каждого вида говорит само за себя. Вдобавок приспособление бывает разной длины, цвета, ширины, дизайна внешней части коробки. Еще один плюс – это замечательный изолятор для крепления провода к стене любого типа.
